KÄYTTÖOHJE GL 7923 Gerlach

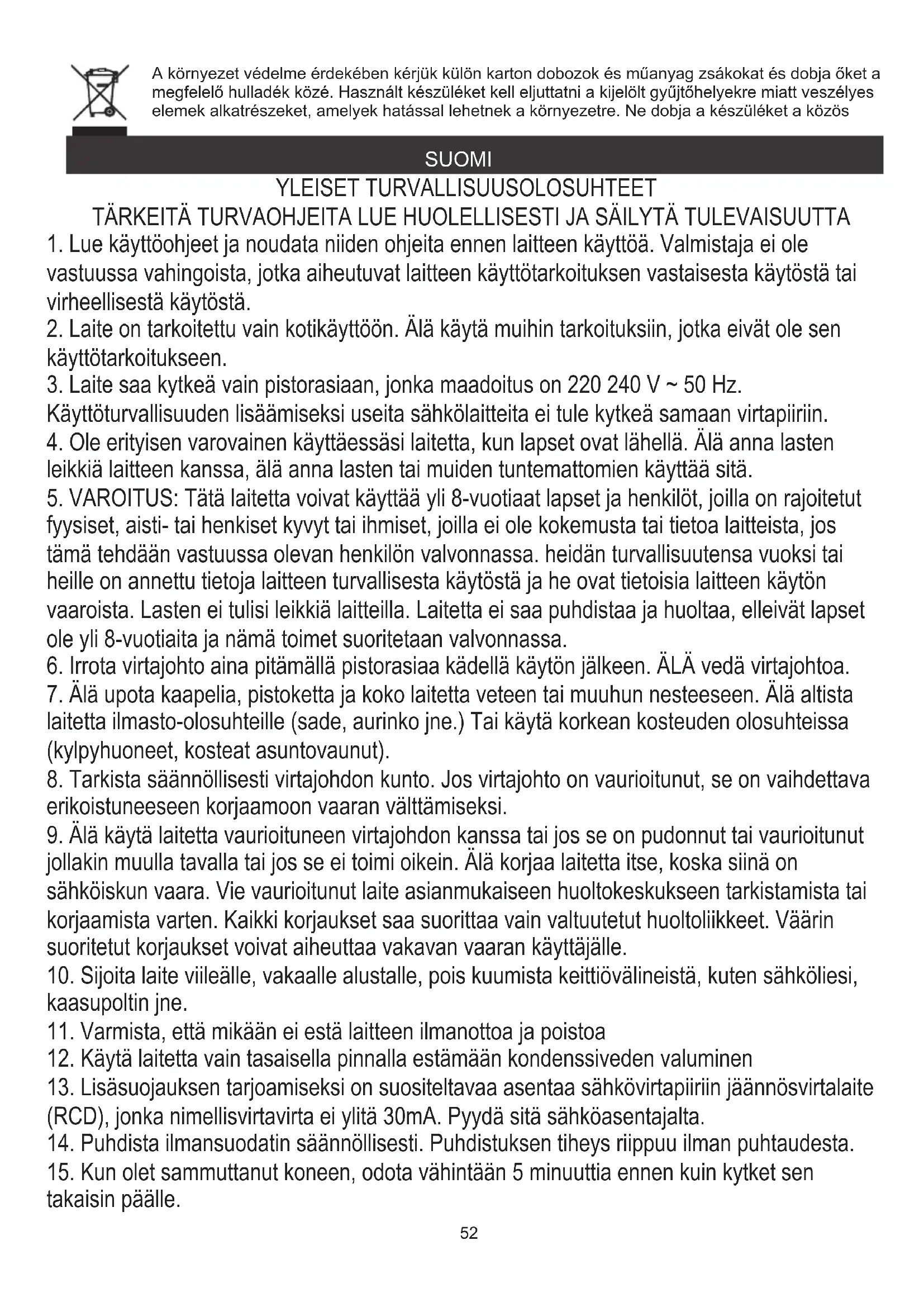

1. Lue käyttöohjeet ja noudata niiden ohjeita ennen laitteen käyttöä. Valmistaja ei ole

vastuussa vahingoista, jotka aiheutuvat laitteen käyttötarkoituksen vastaisesta käytöstä tai virheellisestä käytöstä.

2. Laite on tarkoitettu vain kotikäyttöön. Älä käytä muihin tarkoituksiin, jotka eivät ole sen

käyttötarkoitukseen.

3. Laite saa kytkeä vain pistorasiaan, jonka maadoitus on 220 240 V ~ 50 Hz.

Käyttöturvallisuuden lisäämiseksi useita sähkölaitteita ei tule kytkeä samaan virtapiiriin.

4. Ole erityisen varovainen käyttäessäsi laitetta, kun lapset ovat lähellä. Älä anna lasten

leikkiä laitteen kanssa, älä anna lasten tai muiden tuntemattomien käyttää sitä.

5. VAROITUS: Tätä laitetta voivat käyttää yli 8-vuotiaat lapset ja henkilöt, joilla on rajoitetut

fyysiset, aisti- tai henkiset kyvyt tai ihmiset, joilla ei ole kokemusta tai tietoa laitteista, jos tämä tehdään vastuussa olevan henkilön valvonnassa. heidän turvallisuutensa vuoksi tai heille on annettu tietoja laitteen turvallisesta käytöstä ja he ovat tietoisia laitteen käytön vaaroista. Lasten ei tulisi leikkiä laitteilla. Laitetta ei saa puhdistaa ja huoltaa, elleivät lapset ole yli 8-vuotiaita ja nämä toimet suoritetaan valvonnassa.

6. Irrota virtajohto aina pitämällä pistorasiaa kädellä käytön jälkeen. ÄLÄ vedä virtajohtoa.

7. Älä upota kaapelia, pistoketta ja koko laitetta veteen tai muuhun nesteeseen. Älä altista

laitetta ilmasto-olosuhteille (sade, aurinko jne.) Tai käytä korkean kosteuden olosuhteissa (kylpyhuoneet, kosteat asuntovaunut).

8. Tarkista säännöllisesti virtajohdon kunto. Jos virtajohto on vaurioitunut, se on vaihdettava

erikoistuneeseen korjaamoon vaaran välttämiseksi.

9. Älä käytä laitetta vaurioituneen virtajohdon kanssa tai jos se on pudonnut tai vaurioitunut

jollakin muulla tavalla tai jos se ei toimi oikein. Älä korjaa laitetta itse, koska siinä on sähköiskun vaara. Vie vaurioitunut laite asianmukaiseen huoltokeskukseen tarkistamista tai korjaamista varten. Kaikki korjaukset saa suorittaa vain valtuutetut huoltoliikkeet. Väärin suoritetut korjaukset voivat aiheuttaa vakavan vaaran käyttäjälle.

10. Sijoita laite viileälle, vakaalle alustalle, pois kuumista keittiövälineistä, kuten sähköliesi,

11. Varmista, että mikään ei estä laitteen ilmanottoa ja poistoa

12. Käytä laitetta vain tasaisella pinnalla estämään kondenssiveden valuminen

13. Lisäsuojauksen tarjoamiseksi on suositeltavaa asentaa sähkövirtapiiriin jäännösvirtalaite

(RCD), jonka nimellisvirtavirta ei ylitä 30mA. Pyydä sitä sähköasentajalta.

14. Puhdista ilmansuodatin säännöllisesti. Puhdistuksen tiheys riippuu ilman puhtaudesta.

15. Kun olet sammuttanut koneen, odota vähintään 5 minuuttia ennen kuin kytket sen

16. Älä käytä laitetta aurinkoisissa paikoissa. Kun laite ylikuumenee, ylikuumenemissuoja

kytkee laitteen päälle.

17. Tehokkaan jäähdytyksen varmistamiseksi laitteen sivuseinämien ja seinän,

huonekalujen tai verhojen välillä on pidettävä vähintään 50 cm: n etäisyys.

18. Laitteen rajallisen suorituskyvyn vuoksi, jos tavoitelämpötilan ja ympäristön lämpötilan

välinen ero on liian suuri, tavoitelämpötilaa ei ehkä saavuteta.

19. Tulipalo-, sähköisku- tai loukkaantumisriskin vähentämiseksi ilmastointilaitetta

käytettäessä noudata seuraavia perusvarotoimia: a) Kytke maadoitettuun pistorasiaan 3 tapilla. b) Älä poista maadoituskärkiä. c) Älä käytä sovitinta. d) Älä käytä jatkojohtoa. e) Irrota ilmastointilaite ennen huoltoa. f) Siirrä ja asenna ilmastointilaite kahdella tai useammalla henkilöllä.

20. Älä käytä muita kuin valmistajan suosittelemia aineita, jotka nopeuttavat sulatus- tai

21. Laitetta tulisi varastoida huoneessa, jossa ei ole jatkuvasti toimivia sytytyslähteitä,

esimerkiksi: avotuli, kaasulaitteet tai sähkölämmittimet.

ENNEN ENSIMMÄISTÄ KÄYTTÖÄ

Kun siirrät laitetta, varmista, että se on pystyasennossa. Ennen ilmastointilaitteen käyttöä pidä sitä pystyssä vähintään 2 tuntia. Laitteen kuvaus - PAIKALLINEN ILMASTOINTI GL7923 - Kuva A

1. Ohjauspaneeli 2. Kylmän ilman poistoaukko

3. Kaukosäädin (kuva E) 4. Kahva

5. Ilman sisääntulot 6. Ilman poistoputki

7. Pakoputken liitin 8. Tyhjennä reikä kumikorkilla (kuva F)

9. Ikkunoiden pakoputken sovitin 10. Ilmanpoistoputken liitin

11. Suodattimen kehys 12. Nailonisuodatin

Ohjauspaneelin kuvaus - Kuva D. A. Virtapainike C. Lämpötila- / ajastinpainike jäähdytystilassa D. Lämpötilan nosto- / ajastinpainike jäähdytystilassa E. Lepomallin painike F. Tuulettimen tilan painike G. Ajastinpainike H. Automaattinen ilman heilahtelupainike

J. Jäähdytystilan painike K. Kuivauksen painike L. Hidas puhaltimen nopeuspainike M. Nopea puhaltimen nopeuspainike N. Vesi täynnä merkkivaloa Kaukosäädin - Kuva E A. Virtapainike B. Tilan valintapainike C. Lämpötila / ajastimen alaspainike D. Lämpötila / ajastimen ylös -painike E. Lepotilan painike F. Tuulettimen nopeuden valintapainike G. Ajastinpainike H. Ilman värähtelypainike OHJAUSPANEELI manuaalinen käyttö - kuva D Kun virta kytketään päälle ensimmäistä kertaa, summeri alkaa ja laite siirtyy sitten valmiustilaan.54 Paina painiketta “A” laitteen kytkemiseksi päälle ja pois päältä. Summeri soittaa signaalin kerran. TILAN VALINTA ohjauspaneelin käsikäytössä - Kun laitteeseen on kytketty virta, valitse haluamasi tila jäähdytystilan, tuulettimen tai kosteudenpoistotilan välillä: Jäähdytystila - - Paina painiketta J valitaksesi jäähdytystavan, paina seuraavaksi painiketta L saadaksesi puhallinnopeuden hitaasti -painike tai paina painiketta M saadaksesi puhaltimen nopeuden nopeuden painikkeen. Seuraavaksi paina painiketta “C” tai “D” halutun lämpötilan säätämiseksi välillä 16 ℃ - 31 ℃, painikkeita ei ole saatavana puhallin- tai ilmankuivaustilassa. Tuulettimen tila - - Valitse tuulettimen tila painamalla painiketta “F”, nestekidenäytössä näkyy “FA”, seuraavaksi paina painiketta “L” saadaksesi puhallinnopeuden hitaamman painikkeen tai paina painiketta “M” saadaksesi puhaltimen nopeuden painikkeen. Tuulettimen tilan aikana lämpötilaa ja nukkumistoimintoja ei voida asettaa. Kuivaustila - - Paina painiketta “K” valitaksesi kosteudenpoistotilan, nestekidenäytössä näkyy “dh”. Kosteudenpoistotilassa lepotilaa ei voida asettaa, ja puhaltimen nopeus määritetään automaattisesti hitaalle puhaltimen nopeudelle, eikä sitä voida muuttaa. Kosteudenpoistotilan kytkemiseksi pois päältä, valitse toinen toimintatila: jäähdytys- tai puhallustila. Ajastin asetettu - - Kun laite ei toimi, paina painiketta “G”, LCD-näyttö vilkkuu, paina painiketta “C” tai “D” asettaaksesi tuntimäärän laitteen toiminnan alkamisen jälkeen. LCD-näyttö lakkaa vilkkumasta ja ajastinkuvake palaa. - Kun laite toimii, paina painiketta “G”, nestekidenäyttö vilkkuu, paina painiketta “C” tai “D” asettaaksesi tuntimäärän, joka on kulunut ennen laitteen sammuttamista automaattisesti. LCD-näyttö lakkaa vilkkumasta, ajastinkuvake palaa, LCD-näyttö näyttää lämpötilan saavuttamiseksi vaadittavan. Tämä on viivästynyt käynnistystoiminto. Ajastimen toiminta-alue voidaan vahvistaa yhdellä tunnilla 1 - 24 tuntia. Nukkumismoodi - - Paina ensin painiketta “J” jäähdytystilaan, seuraavaksi paina painiketta “E” kytkeäksesi lepotilan päälle, sitten laite toimii energiansäästötilassa ja hiljaisessa tilassa. - Paina seuraavaksi painiketta “C” tai “D” halutun lämpötilan säätämiseksi välillä 16 ℃ - 31 ℃. - Lepotila ohjelmoidaan automaattisesti. Ensimmäisen käyttötunnin jälkeen lämpötila nousee 1 ℃, toisen käyttötunnin jälkeen lämpötila nousee vielä 1 ℃ ja pysyy sitten samalla tasolla. - Peruuta lepotila painamalla uudelleen painiketta “E”. HUOMAUTUS: Lepotila ei ole käytettävissä ilmankuivaus- ja puhallustiloissa. Vesi täynnä - Vesimäärän merkkivalo “N” palaa ja summeri hälyttää useita sekunteja, sitten kompressori pysähtyy toimimaan, kun laitteen sisäinen vesisäiliö on täynnä. Automaattinen ilman värähtelytoiminto - Paina ilma oskillaatiopainiketta (H), kun laite käynnistyy, automaattinen ilman värähtelytoiminto käynnistyy, säleikkö kääntyy jatkuvasti vasemmalle ja oikealle; painamalla painiketta uudelleen, liike pysähtyy ja säleikkö pysyy tässä asennossa. Vaakasuuntaisen ilman värähtelyn säde on 30 astetta vasemmalle ja 30 astetta oikealle suuntaan pystysuorasta keskimmäisestä. Kauko-ohjaimen toiminta - kuva E Kaukosäädin lähettää signaaleja järjestelmään. Painike "A" - laite käynnistetään, kun se saa virran tai se pysähtyy, jos painat tätä painiketta uudelleen. Painike "B" - paina sitä valitaksesi käyttötavan: viileä tila → kuiva tila → tuulettimen tila. Painike "C" / "D" - paina asettaaksesi toiminta-ajan 1 - 24 tuntia tai tarvittavan huonelämpötilan 15 - 31 ° C, kun jäähdytystila on kytketty päälle. Painike "E" - paina sitä asettaaksesi tai peruuttaaksesi lepotilan. Painike "F" - paina sitä valitaksesi puhaltimen nopeuden järjestyksessä: hidas / nopea tuulen nopeus. Painike "G" - paina sitä asettaaksesi tai peruuttaaksesi ajastimen. Painike H - paina asettaaksesi tai peruuttaaksesi automaattisen ilman värähtelytoiminnon. SUOJAUSLAITTEET 1.Kompressorin suojaus: Kolme minuuttia myöhemmin virran kytkemisen / uudelleenkäynnistyksen jälkeen kompressori alkaa käydä. 2. Ylivuotoa suojaava toiminto: kun veden täyden merkkivalon valo N palaa ja summeri hälyttää useita sekunteja, laite sammuu automaattisesti. Tällöin sinun täytyy tyhjentää vesi (katso lisätietoja tämän luvun lopussa olevista Viemäröintiohjeista). Kun vesi on tyhjennetty, laite siirtyy valmiustilaan.55 3. Jäätymissuojatoiminto: Jäähdytystilassa laite siirtyy automaattisesti suojaustilaan, jos EVA-putken anturin lämpötila on liian matala. Kun EVA-putkianturin lämpötila nousee tiettyyn lämpötilaan, se voi palata automaattisesti normaaliin toimintaan. VAIHTO-OHJEET: Tämä laite on varustettu automaattisella vesihöyrystysjärjestelmällä. Lauhteellinen vesisykli jäähdyttää lauhduttimen, mikä parantaa jäähdytystehokkuutta ja säästää myös energiaa. 1. Jos sisävesisäiliö on täynnä, veden täyden merkkivalon N merkkivalo palaa, laite siirtyy valmiustilaan, summeriääni, kompressori pysähtyy ja kaikki painikkeet ovat kelvottomia, kunnes laite palautuu normaaliksi veden tyhjennyksen jälkeen.

3. Valmistele tasainen säiliö (ei sisälly toimitukseen) veden tyhjentämiseksi. Etsi se tyhjennysreiän alle (8)

3. Poista kumitulppa tyhjennysaukosta (8) - kuva F

4. Viemärin aikana runko voidaan kallistaa hieman taaksepäin.

5. Kun vesi on lakannut kaatamasta, sulje kumitulppa (8).

6. Käynnistä laite uudelleen, laite toimii normaalisti.

Puhdistus: Sammuta laite ennen puhdistamista ja huoltoa ja irrota pistoke pistorasiasta. a) Kotelon puhdistus Puhdista laitteen pinta märällä pehmeällä liinalla. Älä käytä kemikaaleja, kuten bentseeniä, alkoholia, bensiiniä, muuten laitteen pinta vaurioituu tai koko laite vahingoittuu. b) Netlon nailonsuodattimien puhdistus Jos nylon-suodatin (12) on tukossa pölyllä, laitteen teho heikkenee, puhdista suodatin joka toinen viikko. - Pakota käsin suodattimen rungon (11) salvan ulkopuolelta ja vedä itsesi ulos suodatimen rungon (11) poistamiseksi. - Puhdista ylempi ja alempi suodattimen runko (11) sen jälkeen, kun molemmat nailonsuodattimet (12) on poistettu suodattimen rungosta (11). - kuva G. - Laita nylon-suodatin (11) lämpimään veteen neutraalilla pesuaineella (noin 40 ℃ / 104 ℉) ja kuivaa se varjossa puhdistuksen jälkeen. VARASTOINTI Jos laitetta ei käytetä pitkään aikaan, toimi seuraavasti: 1.Vedä tyhjennystulppa (8) ulos veden virtaamiseksi.

2. Anna laitteen toimia tuuletintilassa 2 tunnin ajan laitteen sisäpinnan kuivumiseksi.

3.Kytke laite pois päältä ja vedä pistoke irti. 4.Pyyhi ja kuivaa suodattimet ja asenna ne sitten uudelleen. 5.Vedä pakoputki turvallisen pitämisen kannalta.

6. Laita laite muovipussiin ja aseta se kuivaan paikkaan.

7.Poista kaukosäätimen paristot ja säilytä niitä kunnolla. Säilytä laite ja kaikki sen komponentit kuivassa paikassa. ONGELMIEN KARTTOITTAMINEN Ongelma I: Ilmastointilaite ei toimi. Syy 1: Ei ole sähköä. Joten, kytke se päälle, kun olet kytkenyt sen sähköpistorasiaan. Syy 2: Veden täysi merkkivalo “N” palaa. Joten, tyhjennä vesi. Ongelma II: Laite käynnistyy automaattisesti uudelleen. Syy1: Suora auringonvalo. Joten veti verhot. Syy 2: Ovet ja ikkunat ovat auki, huoneessa on paljon lämmönlähteitä. Joten sulje ovi ja ikkunat, siirrä lämmönlähteet pois. Syy 3: Suodattimet ovat liian likaisia. Puhdista tai vaihda suodattimet. Syy 4: Ilman sisääntulo tai ilman poisto on tukossa. Joten poista tukos. Tehtävä III: Suuri melu Syy: Laitetta ei ole asetettu tasaiselle alustalle. Joten aseta laite tasaiselle ja kovalle paikalle melun vähentämiseksi. Ongelma IV: Kompressori ei toimi. Syy: Kompressorin aikaviivesuojaus käynnistyy. Joten odota 3 minuuttia, kunnes lämpötila laskee, ja käynnistä laite sitten uudelleen. Huomaa: Kun esiintyy epänormaaleja tilanteita, sammuta laite ja vedä pistoke irti, ota yhteyttä ammattitaitoiseen palveluun. Älä korjaa laitetta itse. Korjaamaton korjaus mitätöi takuun. TEKNISET TIEDOT: Jäähdytysteho nopeudella BTU: 9000 BTU / tunti Jäähdytysteho watteina: 2640W Energiankulutus (jäähdytys) watteina: 1010 W Melutaso: <= 65 dB Ilmavirta: 350 m3 / tunti Energialuokka: A Kuivauskapasiteetti: 24 litraa / 24 tuntia Jäähdytysaine: R290 210 grammaa56 Suojellaksesi ympräristöäsi: hävitä pahvilaatikot ja muovipussit ja kierrätä ne niille tarkoitetuissa jäteastioissa. Käytetyt koneet tulee toimittaa niihin erioistuneisiin keräyspisteisiin ympäristölle vaarallisten aineiden takia. Älä hävitä laitteita sekajätteessä.
