MANUALE UTENTE GL 7923 Gerlach

CONDIZIONI GENERALI DI SICUREZZA

1. Prima di utilizzare il dispositivo, leggere il manuale operativo e seguire le istruzioni in

esso contenute. Il produttore non è responsabile per danni causati dall'uso del dispositivo contrario allo scopo previsto o al funzionamento improprio.61

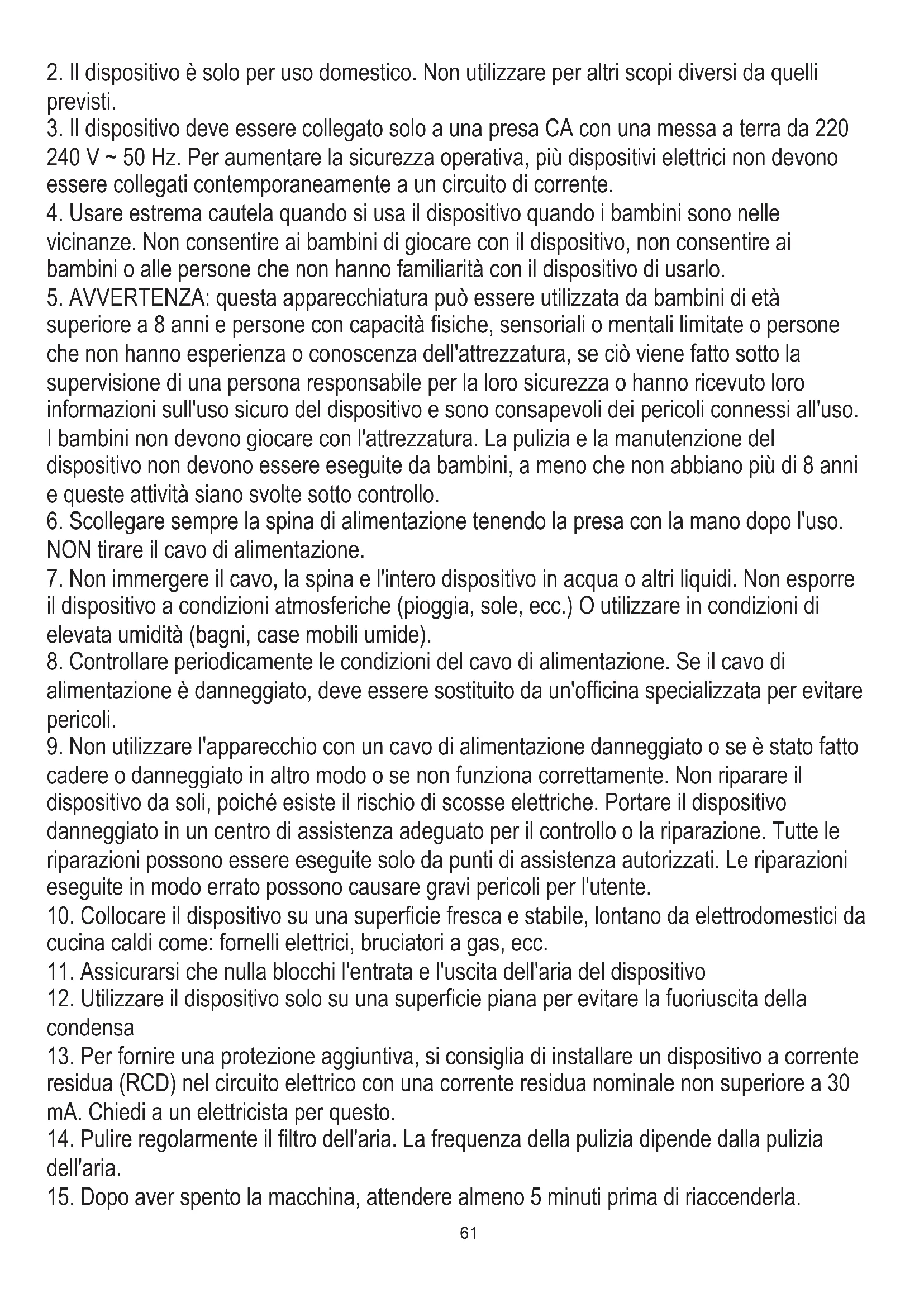

2. Il dispositivo è solo per uso domestico. Non utilizzare per altri scopi diversi da quelli

3. Il dispositivo deve essere collegato solo a una presa CA con una messa a terra da 220

240 V ~ 50 Hz. Per aumentare la sicurezza operativa, più dispositivi elettrici non devono essere collegati contemporaneamente a un circuito di corrente.

4. Usare estrema cautela quando si usa il dispositivo quando i bambini sono nelle

vicinanze. Non consentire ai bambini di giocare con il dispositivo, non consentire ai bambini o alle persone che non hanno familiarità con il dispositivo di usarlo.

5. AVVERTENZA: questa apparecchiatura può essere utilizzata da bambini di età

superiore a 8 anni e persone con capacità fisiche, sensoriali o mentali limitate o persone che non hanno esperienza o conoscenza dell'attrezzatura, se ciò viene fatto sotto la supervisione di una persona responsabile per la loro sicurezza o hanno ricevuto loro informazioni sull'uso sicuro del dispositivo e sono consapevoli dei pericoli connessi all'uso. I bambini non devono giocare con l'attrezzatura. La pulizia e la manutenzione del dispositivo non devono essere eseguite da bambini, a meno che non abbiano più di 8 anni e queste attività siano svolte sotto controllo.

6. Scollegare sempre la spina di alimentazione tenendo la presa con la mano dopo l'uso.

NON tirare il cavo di alimentazione.

7. Non immergere il cavo, la spina e l'intero dispositivo in acqua o altri liquidi. Non esporre

il dispositivo a condizioni atmosferiche (pioggia, sole, ecc.) O utilizzare in condizioni di elevata umidità (bagni, case mobili umide).

8. Controllare periodicamente le condizioni del cavo di alimentazione. Se il cavo di

alimentazione è danneggiato, deve essere sostituito da un'officina specializzata per evitare pericoli.

9. Non utilizzare l'apparecchio con un cavo di alimentazione danneggiato o se è stato fatto

cadere o danneggiato in altro modo o se non funziona correttamente. Non riparare il dispositivo da soli, poiché esiste il rischio di scosse elettriche. Portare il dispositivo danneggiato in un centro di assistenza adeguato per il controllo o la riparazione. Tutte le riparazioni possono essere eseguite solo da punti di assistenza autorizzati. Le riparazioni eseguite in modo errato possono causare gravi pericoli per l'utente.

10. Collocare il dispositivo su una superficie fresca e stabile, lontano da elettrodomestici da

cucina caldi come: fornelli elettrici, bruciatori a gas, ecc.

11. Assicurarsi che nulla blocchi l'entrata e l'uscita dell'aria del dispositivo

12. Utilizzare il dispositivo solo su una superficie piana per evitare la fuoriuscita della

13. Per fornire una protezione aggiuntiva, si consiglia di installare un dispositivo a corrente

residua (RCD) nel circuito elettrico con una corrente residua nominale non superiore a 30 mA. Chiedi a un elettricista per questo.

14. Pulire regolarmente il filtro dell'aria. La frequenza della pulizia dipende dalla pulizia

15. Dopo aver spento la macchina, attendere almeno 5 minuti prima di riaccenderla.62

16. Non utilizzare il dispositivo in luoghi soleggiati. Quando il dispositivo si surriscalda, la

protezione da surriscaldamento attiva il dispositivo.

17. Per garantire un raffreddamento efficace, è necessario mantenere una distanza di

almeno 50 cm tra le pareti laterali del dispositivo e la parete, i mobili o le tende.

18. A causa delle prestazioni limitate del dispositivo, se la differenza tra la temperatura target

e la temperatura ambiente è troppo elevata, la temperatura target potrebbe non essere raggiunta.

19. Per ridurre il rischio di incendi, scosse elettriche o lesioni durante l'uso del condizionatore

d'aria, osservare le seguenti precauzioni di base: a) Collegare a una presa con messa a terra con 3 pin. b) Non rimuovere il polo di messa a terra. c) Non utilizzare l'adattatore. d) Non utilizzare una prolunga. e) Scollegare il condizionatore d'aria prima della manutenzione. f) Utilizzare due o più persone per spostare e installare il condizionatore d'aria.

20. Non utilizzare agenti che accelerano il processo di scongelamento o pulizia diversi da

quelli raccomandati dal produttore.

21. Il dispositivo deve essere conservato in una stanza senza fonti di accensione

costantemente funzionanti, ad esempio fuoco aperto, apparecchi a gas o stufe elettriche.

PRIMA DEL PRIMO UTILIZZO

Quando si sposta il dispositivo assicurarsi che sia in posizione verticale. Prima di utilizzare il condizionatore d'aria tenerlo in posizione verticale per almeno 2 ore. Descrizione del dispositivo - CONDIZIONATORE D'ARIA LOCALE GL7923 - Immagine A

1. Pannello di controllo 2. Uscita aria fredda

3. Telecomando (figura E) 4. Maniglia

5. Prese d'aria 6. Tubo di scarico dell'aria

7. Connettore di scarico 8. Foro di drenaggio con tappo in gomma (figura F)

9. Adattatore di scarico della finestra 10. Connettore del tubo di scarico dell'aria

11. Telaio del filtro 12. Filtro in nylon

Descrizione del pannello di controllo - Immagine D. A. Pulsante di accensione C. Pulsante di riduzione della temperatura / riduzione del timer in modalità raffreddamento D. Pulsante di aumento della temperatura / aumento del timer in modalità raffreddamento E. Pulsante del modello di sospensione F. Pulsante modalità ventilatore G. Pulsante timer H. Pulsante di oscillazione automatica dell'aria

J. Pulsante della modalità Cool K. Pulsante deumidificazione L. Pulsante velocità ventola lenta M. Pulsante di velocità della ventola veloce N. Spia acqua piena Telecomando - Immagine E A. Pulsante di accensione B. Pulsante di selezione della modalità C. Pulsante temperatura / timer giù D. Pulsante temperatura / timer su E. Pulsante modalità sleep63 F. Pulsante di selezione della velocità del ventilatore G. Pulsante timer H. Pulsante oscillazione aria PANNELLO DI CONTROLLO funzionamento manuale - figura D Quando viene acceso per la prima volta, il cicalino emetterà un grido e quindi il dispositivo entrerà in stato di standby. Premere il pulsante “A” per accendere e spegnere il dispositivo, il cicalino suonerà il segnale una volta. SELEZIONE DELLA MODALITÀ sul funzionamento manuale del pannello di controllo - Quando il dispositivo è acceso, scegli la modalità di cui hai bisogno tra la modalità di raffreddamento o la modalità di ventilazione o la modalità di deumidificazione come di seguito: Modalità raffreddamento - - Premere il pulsante "J" per selezionare la modalità di raffreddamento, quindi premere il pulsante "L" per ottenere la velocità della ventola lenta o premere il pulsante "M" per ottenere il pulsante della velocità della ventola veloce. Quindi premere il pulsante "C" o "D" per regolare la temperatura richiesta da 16 ℃ a 31 ℃, i pulsanti non sono disponibili in modalità ventola o deumidificazione. Modalità ventilatore - - Premere il pulsante "F" per selezionare la modalità di ventilazione, lo schermo LCD mostrerà "FA", quindi premere il pulsante "L" per ottenere il pulsante di velocità della ventola lenta o premere il pulsante "M" per ottenere il pulsante di velocità del ventilatore veloce. Durante il funzionamento in modalità ventilatore non è possibile impostare le funzioni di temperatura e sospensione. Modalità deumidificazione - - Premere il pulsante “K” per selezionare la modalità deumidificazione, lo schermo LCD mostrerà “dh”. In modalità di deumidificazione, non è possibile impostare la modalità di sospensione e la velocità della ventola viene fissata automaticamente su una velocità ridotta della ventola e non può essere modificata. Per disattivare la modalità di deumidificazione selezionare un'altra modalità di funzionamento: modalità raffreddamento o modalità ventola. Configurazione del timer - - Quando il dispositivo non funziona, premere il pulsante "G", lo schermo LCD lampeggia, premere il pulsante "C" o "D" per impostare il numero di ore dopo che il dispositivo inizierà a funzionare. Lo schermo LCD smette di lampeggiare e l'icona del timer si illumina. - Quando il dispositivo è in funzione, premere il pulsante "G", lo schermo LCD lampeggia, premere il pulsante "C" o "D" per impostare il numero di ore che devono trascorrere prima che il dispositivo si spenga automaticamente. Lo schermo LCD smette di lampeggiare, l'icona del timer si illumina, lo schermo LCD mostra la richiesta per raggiungere la temperatura. Questa è una funzione di avvio ritardato. L'intervallo di funzionamento del timer può essere fissato di un'ora, da 1 a 24 ore. Modalità risparmio - - All'inizio premere il pulsante "J" per la modalità di raffreddamento, quindi premere il pulsante "E" per attivare la modalità di sospensione, quindi il dispositivo funzionerà a risparmio energetico e di tipo silenzioso. - Quindi premere il pulsante "C" o "D" per regolare la temperatura richiesta da 16 ℃ a 31 ℃. - La modalità sleep viene programmata automaticamente. Dopo la prima ora di funzionamento, la temperatura aumenterà di 1 ℃, dopo la seconda ora di funzionamento, la temperatura aumenterà di un altro 1 ℃, quindi rimarrà allo stesso livello. - Premere nuovamente il pulsante “E” per annullare la modalità sleep. NOTA: la modalità di sospensione non è disponibile nelle modalità deumidificazione e ventola. Pieno d'acqua - La spia indicatrice di acqua piena “N” si illuminerà e il cicalino suonerà per diversi secondi, quindi il compressore smetterà di funzionare quando il serbatoio dell'acqua interno del dispositivo sarà pieno. Funzione di oscillazione automatica dell'aria - Premere un pulsante di oscillazione dell'aria (H), dopo l'accensione del dispositivo, la funzione di oscillazione automatica dell'aria si attiva, l'aletta oscillerà continuamente a sinistra ea destra; premendo nuovamente il pulsante il movimento si arresta e l'aletta rimane in quella posizione. Il raggio di oscillazione orizzontale dell'aria è di 30 gradi a sinistra e di 30 gradi a destra rispetto alla verticale centrale. Funzionamento del TELECOMANDO - figura E Il telecomando trasmette i segnali al. sistema. Pulsante "A": il dispositivo verrà avviato quando viene alimentato o verrà arrestato se si preme nuovamente questo pulsante. Pulsante "B" - premerlo per selezionare la modalità di funzionamento: modalità raffreddamento → modalità secco → modalità ventilatore. Pulsante "C" / "D" - premere per impostare il tempo di funzionamento da 1 a 24 ore o la temperatura ambiente richiesta da 15 a 31 ° C quando è attivata la modalità di raffreddamento. Pulsante "E": premere per impostare o annullare la modalità di sospensione. Pulsante "F" - premerlo per selezionare la velocità del ventilatore in sequenza: velocità del vento lenta / veloce.64 Pulsante "G": premere per impostare o annullare il timer. Pulsante "H": premere per impostare o annullare la funzione di oscillazione automatica dell'aria.

DISPOSITIVI DI PROTEZIONE

1.Protezione del compressore: tre minuti dopo l'accensione / il riavvio, il compressore inizia a funzionare. 2. Funzione di protezione da traboccamento: quando la spia "N" di acqua piena si accende e il cicalino suona per diversi secondi, il dispositivo si spegne automaticamente. In questo caso, è necessario scaricare l'acqua (per i dettagli vedere le istruzioni di drenaggio alla fine di questo capitolo). Dopo che l'acqua è stata svuotata, il dispositivo entrerà in stato di standby. 3. Funzione di protezione antigelo: in modalità raffreddamento, se la temperatura del sensore del tubo EVA è troppo bassa, il dispositivo entrerà automaticamente in stato di protezione. Quando la temperatura del sensore del tubo EVA sale a una certa temperatura, può tornare automaticamente al funzionamento normale. ISTRUZIONI DI DRENAGGIO: Questo dispositivo è dotato di un sistema di autoevaporazione dell'acqua. Il ciclo dell'acqua condensata raffredderà il condensatore, il che non solo migliorerà l'efficienza di raffreddamento, ma farà anche risparmiare energia.

1. Se il serbatoio dell'acqua interno è pieno, la spia “N” si accende, il dispositivo entra in modalità standby, il

cicalino emette un suono, il compressore si ferma e tutti i pulsanti non sono validi finché il dispositivo non torna alla normalità, dopo lo scarico dell'acqua.

2. Spegnere il dispositivo.

3. Preparare un contenitore piatto (non incluso nel set) per drenare l'acqua. Posizionalo sotto il foro di scarico (8)

3. Rimuovere il tappo di gomma dal foro di scarico (8) - figura F.

4. Durante il drenaggio, il corpo può essere inclinato leggermente all'indietro.

5. Quando l'acqua smette di fuoriuscire, chiudere il tappo di gomma (8).

6. Riavvia il dispositivo, il dispositivo funzionerà normalmente.

PULIZIA E MANUTENZIONE

Pulizia: prima della pulizia e della manutenzione, spegnere il dispositivo e scollegare la spina. a) Pulizia degli alloggi Pulire con la superficie del dispositivo con un panno morbido umido. Non utilizzare prodotti chimici, come benzene, alcol, benzina, altrimenti la superficie del dispositivo sarà danneggiata o anche l'intero dispositivo sarà danneggiato. b) Pulizia filtri a rete in nylon Se il filtro in nylon (12) è ostruito dalla polvere, l'efficacia del dispositivo è ridotta, assicurarsi di pulire il filtro una volta ogni due settimane. - Spingere verso il basso dall'esterno il fermo del telaio del filtro (11) con le mani e tirare verso di sé per rimuovere il telaio del filtro (11). - Pulire il telaio dei filtri superiore e inferiore (11) dopo aver rimosso entrambi i filtri in nylon (12) dal telaio del filtro (11). - immagine G. - Mettere il filtro in nylon (11) in acqua calda con detergente neutro (circa 40 ℃ / 104 ℉) e asciugarlo all'ombra dopo averlo risciacquato. CONSERVAZIONE Se il dispositivo rimarrà inutilizzato per molto tempo, eseguire le seguenti operazioni: 1.Estrarre il tappo di drenaggio (8) per far defluire l'acqua. 2.Lascia che il dispositivo funzioni in modalità ventola per 2 ore per asciugare l'interno del dispositivo.

3. Spegnere il dispositivo ed estrarre la spina.

4.Pulire e asciugare i filtri, quindi reinstallarli.

5. Estrarre il tubo di scarico per mantenerlo in sicurezza.

6.Metti il dispositivo in un sacchetto di plastica e posizionalo in un luogo asciutto. 7.Rimuovere le batterie del telecomando e conservarle correttamente. Conservare il dispositivo e tutti i componenti del dispositivo in un luogo asciutto.

RISOLUZIONE DEI PROBLEMI

Problema I .: l'aria condizionata non funziona.65 Prendiamoci cura dell'ambiente naturale. I contenitori in cartone dovrebbero essere portati all'apposito punto di raccolta. I sacchi in polietilene (PE) vanno buttati nel contenitore per la plastica. L'apparecchio fuori uso deve essere rottamato presso un centro di raccolta autorizzato, poiché contiene elementi pericolosi che potrebbero costituire una minaccia per l'ambiente. Il dispositivo elettrico deve essere consegnato in modo da limitare il suo riutilizzo. Se l'apparecchio contiene batterie, è necessario rimuoverle e smaltirle separatamente. Attenzione, rischio di incendio. NON perforare o bruciare. Tenere presente che il refrigerante potrebbe non contenere odori. Motivo 1: non c'è elettricità. Quindi, accendilo dopo averlo collegato a una presa elettrica. Motivo 2: la spia luminosa "N" dell'acqua piena è accesa. Quindi, scarica l'acqua. Problema II: il dispositivo si riavvia automaticamente di frequente. Motivo 1: luce solare diretta. Quindi, tirate le tende. Motivo 2: porte e finestre sono aperte, molte fonti di calore nella stanza. Quindi, chiudi la porta e le finestre, allontana le fonti di calore. Motivo 3: i filtri sono troppo sporchi. Quindi, pulire o sostituire i filtri. Motivo 4: l'ingresso o l'uscita dell'aria sono bloccati. Quindi, rimuovere il blocco. Problema III: grande rumore Motivo: il dispositivo non è posizionato su una superficie piana. Quindi, metti il dispositivo su un luogo piatto e duro per ridurre il rumore. Problema IV: il compressore non funziona. Motivo: attivazione della protezione ritardata del compressore. Quindi, attendere 3 minuti fino a quando la temperatura non si abbassa, quindi riavviare il dispositivo. Nota: quando si verificano situazioni anomale, spegnere il dispositivo e staccare la spina, quindi contattare il servizio professionale per assistenza. Non riparare da soli il dispositivo. La riparazione non qualificata invaliderà la garanzia. DATI TECNICI: Capacità di raffreddamento a BTU: 9000 BTU / ora Capacità di raffreddamento in watt: 2640 W. Consumo energetico (raffreddamento) in watt: 1010 W. Livello di rumore: <= 65 dB Flusso d'aria: 350 m3 / ora Classe energetica: A Capacità di asciugatura: 24 litri / 24 ore Agente refrigerante: R290 210 grammi SLOVENŠČINA HRVATSKI
