MODE D'EMPLOI GL 7923 Gerlach

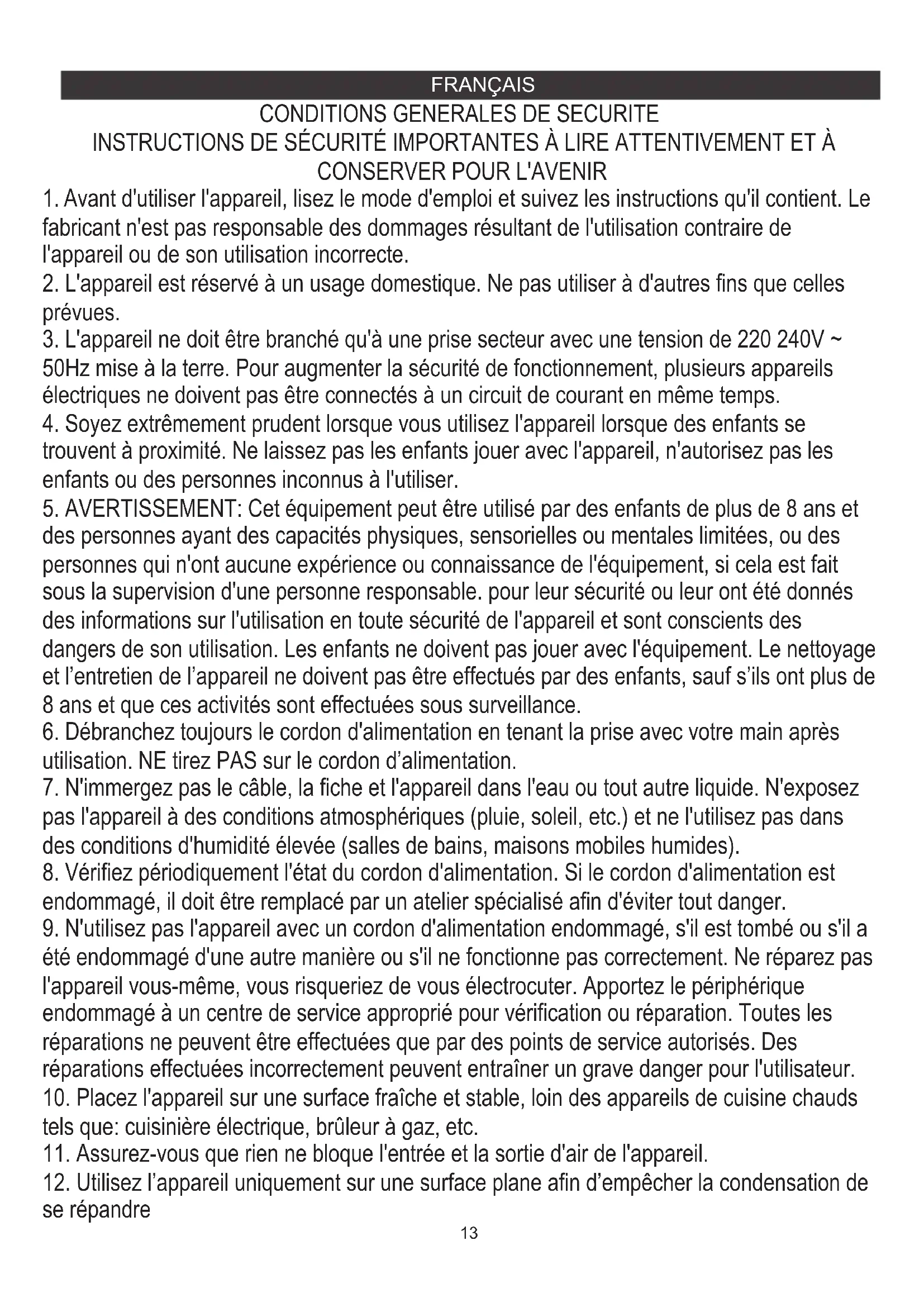

1. Avant d'utiliser l'appareil, lisez le mode d'emploi et suivez les instructions qu'il contient. Le

fabricant n'est pas responsable des dommages résultant de l'utilisation contraire de l'appareil ou de son utilisation incorrecte.

2. L'appareil est réservé à un usage domestique. Ne pas utiliser à d'autres fins que celles

3. L'appareil ne doit être branché qu'à une prise secteur avec une tension de 220 240V ~

50Hz mise à la terre. Pour augmenter la sécurité de fonctionnement, plusieurs appareils électriques ne doivent pas être connectés à un circuit de courant en même temps.

4. Soyez extrêmement prudent lorsque vous utilisez l'appareil lorsque des enfants se

trouvent à proximité. Ne laissez pas les enfants jouer avec l'appareil, n'autorisez pas les enfants ou des personnes inconnus à l'utiliser.

5. AVERTISSEMENT: Cet équipement peut être utilisé par des enfants de plus de 8 ans et

des personnes ayant des capacités physiques, sensorielles ou mentales limitées, ou des personnes qui n'ont aucune expérience ou connaissance de l'équipement, si cela est fait sous la supervision d'une personne responsable. pour leur sécurité ou leur ont été donnés des informations sur l'utilisation en toute sécurité de l'appareil et sont conscients des dangers de son utilisation. Les enfants ne doivent pas jouer avec l'équipement. Le nettoyage et l’entretien de l’appareil ne doivent pas être effectués par des enfants, sauf s’ils ont plus de 8 ans et que ces activités sont effectuées sous surveillance.

6. Débranchez toujours le cordon d'alimentation en tenant la prise avec votre main après

utilisation. NE tirez PAS sur le cordon d’alimentation.

7. N'immergez pas le câble, la fiche et l'appareil dans l'eau ou tout autre liquide. N'exposez

pas l'appareil à des conditions atmosphériques (pluie, soleil, etc.) et ne l'utilisez pas dans des conditions d'humidité élevée (salles de bains, maisons mobiles humides).

8. Vérifiez périodiquement l'état du cordon d'alimentation. Si le cordon d'alimentation est

endommagé, il doit être remplacé par un atelier spécialisé afin d'éviter tout danger.

9. N'utilisez pas l'appareil avec un cordon d'alimentation endommagé, s'il est tombé ou s'il a

été endommagé d'une autre manière ou s'il ne fonctionne pas correctement. Ne réparez pas l'appareil vous-même, vous risqueriez de vous électrocuter. Apportez le périphérique endommagé à un centre de service approprié pour vérification ou réparation. Toutes les réparations ne peuvent être effectuées que par des points de service autorisés. Des réparations effectuées incorrectement peuvent entraîner un grave danger pour l'utilisateur.

10. Placez l'appareil sur une surface fraîche et stable, loin des appareils de cuisine chauds

tels que: cuisinière électrique, brûleur à gaz, etc.

11. Assurez-vous que rien ne bloque l'entrée et la sortie d'air de l'appareil.

12. Utilisez l’appareil uniquement sur une surface plane afin d’empêcher la condensation de

13. Pour assurer une protection supplémentaire, il est conseillé d'installer un dispositif à

courant différentiel résiduel (RCD) dans le circuit électrique avec un courant résiduel nominal ne dépassant pas 30 mA. Demandez à un électricien pour cela.

14. Nettoyez le filtre à air régulièrement. La fréquence de nettoyage dépend de la propreté

15. Après avoir éteint la machine, attendez au moins 5 minutes avant de la rallumer.

16. N'utilisez pas l'appareil dans des endroits ensoleillés. Lorsque l'appareil surchauffe, la

protection contre la surchauffe allumera l'appareil.

17. Pour assurer un refroidissement efficace, une distance minimale de 50 cm doit être

respectée entre les parois latérales de l'appareil et le mur, le meuble ou les rideaux.

18. En raison des performances limitées de l'appareil, si la différence entre la température

cible et la température ambiante est trop grande, la température cible peut ne pas être atteinte.

19. Pour réduire les risques d'incendie, de choc électrique ou de blessure lors de

l'utilisation du climatiseur, observez les précautions de base suivantes: a) Connectez-vous à une prise mise à la terre avec 3 broches. b) Ne retirez pas la broche de mise à la terre. c) N'utilisez pas l'adaptateur. d) N'utilisez pas de rallonge. e) Débranchez le climatiseur avant de procéder à l'entretien. f) Utilisez deux personnes ou plus pour déplacer et installer le climatiseur.

20. N'utilisez pas d'agents accélérant le processus de dégivrage ou de nettoyage autres

que ceux recommandés par le fabricant.

21. L'appareil doit être rangé dans une pièce dépourvue de sources d'inflammation en

fonctionnement constant, par exemple: feu ouvert, appareils à gaz ou radiateurs électriques.

AVANT LA PREMIÈRE UTILISATION

Lorsque vous déplacez l'appareil, assurez-vous qu'il est en position verticale. Avant d'utiliser le climatiseur, maintenez-le en position verticale pendant au moins 2 heures. Description de l'appareil - CLIMATISEUR LOCAL GL7923 - Image A

1. Panneau de commande 2. Sortie d'air froid

3. Télécommande (image E) 4. Poignée

5. Entrées d'air 6. Tuyau d'échappement d'air

7. Connecteur d'échappement 8. Trou de vidange avec capuchon en caoutchouc (image F)

9. Adaptateur d'échappement de fenêtre 10. Connecteur du tuyau d'échappement d'air

11. Cadre du filtre 12. Filtre en nylon

Description du panneau de commande - Image D. A. Bouton d'alimentation C.Bouton de réduction de la température / de la minuterie en mode refroidissement D.Bouton d'augmentation de la température / d'augmentation de la minuterie en mode de refroidissement E. Bouton de modèle de sommeil Bouton de mode de ventilation G. Bouton de minuterie Bouton d'oscillation automatique de l'air Écran LED J. Bouton de mode Cool15 K. Bouton de déshumidification Bouton de vitesse lente du ventilateur M. Bouton de vitesse rapide du ventilateur N. Témoin de pleine eau Télécommande - Image E A. Bouton d'alimentation Bouton de sélection de mode C.Bouton de température / minuterie vers le bas D. Bouton d'augmentation de la température / minuterie E. Bouton de mode veille Bouton de sélection de la vitesse du ventilateur G. Bouton de minuterie H. Bouton d'oscillation d'air Commande manuelle du PANNEAU DE COMMANDE - image D Lorsque le est mis sous tension pour la première fois, le buzzer crie, puis l'appareil passe en état de veille. Appuyez sur le bouton «A» pour allumer et éteindre l'appareil, le buzzer jouera le signal une fois. SÉLECTION DU MODE sur le fonctionnement manuel du panneau de commande - Lorsque l'appareil est allumé, choisissez le mode dont vous avez besoin entre le mode de refroidissement ou le mode de ventilation ou le mode de déshumidification comme ci-dessous: Mode de refroidissement - - Appuyez sur le bouton «J» pour sélectionner le mode de refroidissement, appuyez ensuite sur le bouton «L» pour obtenir le bouton de vitesse du ventilateur lente ou appuyez sur le bouton «M» pour obtenir le bouton de vitesse du ventilateur rapide. Appuyez ensuite sur le bouton «C» ou «D» pour régler la température requise de 16 ℃ à 31 ℃, les boutons ne sont pas disponibles en mode ventilateur ou déshumidification. Mode ventilateur - - Appuyez sur le bouton «F» pour sélectionner le mode du ventilateur, l'écran LCD affichera «FA», appuyez ensuite sur le bouton «L» pour obtenir le bouton de vitesse du ventilateur lent ou appuyez sur le bouton «M» pour obtenir le bouton de vitesse du ventilateur rapide. Pendant le fonctionnement en mode ventilateur, les fonctions de température et de veille ne peuvent pas être configurées. Mode déshumidification - - Appuyez sur le bouton «K» pour sélectionner le mode de déshumidification, l'écran LCD affichera «dh». En mode déshumidification, le mode veille ne peut pas être configuré et la vitesse du ventilateur est automatiquement fixée sur une vitesse lente du ventilateur et ne peut pas être modifiée. Pour désactiver le mode déshumidification, sélectionnez un autre mode de fonctionnement: mode refroidissement ou ventilation. Configuration de la minuterie - - Lorsque l'appareil ne fonctionne pas, appuyez sur le bouton «G», l'écran LCD clignote, appuyez sur le bouton «C» ou «D» pour régler le nombre d'heures après le démarrage de l'appareil. L'écran LCD cesse de clignoter et l'icône de la minuterie s'allume. - Lorsque l'appareil fonctionne, appuyez sur le bouton «G», l'écran LCD clignote, appuyez sur le bouton «C» ou «D» pour configurer le nombre d'heures qui doivent s'écouler avant que l'appareil s'éteigne automatiquement. L'écran LCD cesse de clignoter, l'icône de la minuterie s'allume, l'écran LCD indique que la température est requise. Il s'agit d'une fonction de démarrage différé. La plage de fonctionnement de la minuterie peut être fixée par heure de 1 à 24 heures. Mode veille - - Dans un premier temps, appuyez sur le bouton «J» en mode refroidissement, puis appuyez sur le bouton «E» pour activer le mode veille, puis l'appareil fonctionnera en mode économie d'énergie et silencieux. - Appuyez ensuite sur le bouton «C» ou «D» pour régler la température requise de 16 ℃ à 31 ℃. - Le mode veille est automatiquement programmé. Après la première heure de fonctionnement, la température augmentera de 1 ℃, après la deuxième heure de fonctionnement, la température augmentera d'un autre 1 ℃, puis restera au même niveau. - Appuyez à nouveau sur le bouton «E» pour annuler le mode veille. REMARQUE: le mode veille n'est pas disponible en modes déshumidification et ventilation. Plein d'eau - Le témoin indicateur de pleine eau «N» sera allumé et le buzzer sonnera pendant plusieurs secondes, puis le compresseur s'arrêtera de fonctionner lorsque le réservoir d'eau de l'appareil interne sera plein.16 Fonction d'oscillation automatique de l'air - Appuyez sur un bouton d'oscillation d'air (H), une fois l'appareil allumé, la fonction d'oscillation d'air automatique est activée, le volet oscillera en continu vers la gauche et la droite; en appuyant à nouveau sur le bouton, le mouvement s'arrête et le volet reste dans cette position. Le rayon d'oscillation horizontale de l'air est de 30 degrés à gauche et de 30 degrés à droite à partir de la verticale médiane. Fonctionnement de la TÉLÉCOMMANDE - image E La télécommande transmet des signaux au système. Bouton «A» - l'appareil sera démarré lorsqu'il est sous tension ou sera arrêté, si vous appuyez à nouveau sur ce bouton. Bouton "B" - appuyez dessus pour sélectionner le mode de fonctionnement: mode refroidissement → mode séchage → mode ventilateur. Bouton "C" / "D" - appuyez pour régler la durée de fonctionnement de 1 à 24 heures ou la température ambiante souhaitée de 15 à 31 ° C lorsque le mode de refroidissement est activé. Bouton "E" - appuyez dessus pour configurer ou annuler le mode veille. Bouton "F" - appuyez dessus pour sélectionner la vitesse du ventilateur dans l'ordre: vitesse du vent lente / rapide. Bouton "G" - appuyez dessus pour configurer ou annuler la minuterie. Bouton «H» - appuyez pour configurer ou annuler la fonction d'oscillation automatique de l'air.

DISPOSITIFS DE PROTECTION

1. protection du compresseur: trois minutes plus tard après la mise sous tension / redémarrage, le compresseur commence à fonctionner. 2.Fonction de protection contre les débordements: lorsque le voyant de remplissage d'eau "N" sera allumé et que le buzzer sonnera pendant plusieurs secondes, l'appareil s'éteint automatiquement. Dans ce cas, vous devez vidanger l'eau (détails voir Instructions de drainage à la fin de ce chapitre). Une fois l'eau vidée, l'appareil passe en mode veille. 3. Fonction de protection contre le gel: En mode de refroidissement, si la température du capteur de tuyau EVA est trop basse, l'appareil entrera automatiquement en état de protection. Lorsque la température du capteur de tuyau EVA atteint une certaine température, il peut automatiquement revenir au fonctionnement normal. INSTRUCTIONS DE DRAINAGE: Cet appareil est équipé d'un système d'évaporation automatique de l'eau. Le cycle de l'eau condensée refroidira le condenseur, ce qui améliorera non seulement l'efficacité du refroidissement, mais économisera également de l'énergie. 1. Si le réservoir d'eau interne est plein, le témoin de remplissage d'eau «N» s'allume, l'appareil passe en mode veille, le buzzer crie, le compresseur s'arrête et tous les boutons ne sont pas valides jusqu'à ce que l'appareil retrouve son état normal, après l'évacuation de l'eau.

2. Mettez l'appareil hors tension.

3. Préparez un récipient plat (non inclus dans le set) pour vidanger l'eau. Localisez-le sous le trou de vidange (8)

3. Retirez le capuchon en caoutchouc du trou de vidange (8) - image F.

4. Pendant le drainage, le corps peut être légèrement incliné vers l'arrière.

5. Une fois que l'eau a cessé de s'écouler, fermez le capuchon en caoutchouc (8).

6. Redémarrez l'appareil, l'appareil fonctionnera normalement.

NETTOYAGE & ENTRETIEN Nettoyage: avant le nettoyage et l'entretien, éteignez l'appareil et débranchez la prise. a) Nettoyage du logement Nettoyez la surface de l'appareil avec un chiffon doux et humide. N'utilisez pas de produits chimiques, tels que le benzène, l'alcool, l'essence, sinon la surface de l'appareil sera endommagée ou même l'ensemble de l'appareil sera endommagé. b) Nettoyage des filtres en nylon net Si le filtre en nylon (12) est obstrué par de la poussière, l'efficacité de l'appareil est réduite, assurez-vous de nettoyer le filtre une fois toutes les deux semaines. - Abaissez de l'extérieur le loquet du cadre du filtre (11) avec les mains et tirez vers vous pour retirer le cadre du filtre (11). - Nettoyez le cadre des filtres supérieur et inférieur (11) après avoir retiré les deux filtres en nylon (12) du cadre du filtre (11). - photo G. - Plongez le filtre en nylon (11) dans de l'eau tiède avec un détergent neutre (environ 40 ℃ / 104 ℉) et séchez-le à l'ombre après le rinçage.

Si l'appareil reste inutilisé pendant une longue période, procédez comme suit: Retirez le bouchon de vidange (8) pour faire sortir l'eau. 2.Laissez l'appareil fonctionner en mode ventilateur pendant 2 heures pour sécher l'intérieur de l'appareil. 3.Éteignez l'appareil et retirez la fiche. 4.Nettoyez et séchez les filtres, puis réinstallez-les. 5.Tirez le tuyau d'échappement pour le garder en toute sécurité. 6.Mettez l'appareil dans un sac en plastique et placez-le dans un endroit sec.

7. Retirez les piles de la télécommande et conservez-les correctement.

Stockez l'appareil et tous les composants de l'appareil dans un endroit sec.17 DÉPANNAGE Problème I: La climatisation ne fonctionne pas. Raison 1: Il n'y a pas d'électricité. Alors, allumez-le après l'avoir connecté à une prise électrique. Raison 2: Le voyant indicateur de pleine eau «N» est allumé. Alors, déchargez l'eau. Problème II: l'appareil redémarre automatiquement automatiquement. Raison 1: lumière directe du soleil. Alors, j'ai tiré les rideaux. Raison 2: La porte et les fenêtres sont ouvertes, de nombreuses sources de chaleur dans la pièce. Alors, fermez la porte et les fenêtres, éloignez les sources de chaleur. Raison 3: les filtres sont trop sales. Alors, nettoyez ou remplacez les filtres. Raison 4: l'entrée ou la sortie d'air est bloquée. Alors, supprimez le blocage. Problème III: gros bruit Raison: l'appareil n'est pas placé sur une surface plane. Alors, placez l'appareil sur un endroit plat et dur pour réduire le bruit. Problème IV: le compresseur ne fonctionne pas. Raison: la protection de temporisation du compresseur est activée. Alors, attendez 3 minutes jusqu'à ce que la température baisse, puis redémarrez l'appareil. Remarque: lorsque des situations anormales se produisent, éteignez l'appareil et débranchez la prise, puis contactez un service professionnel pour obtenir de l'aide. Ne réparez pas l'appareil vous-même. Une réparation non qualifiée annulera la garantie. DONNÉES TECHNIQUES: Capacité de refroidissement en BTU: 9000 BTU / heure Capacité de refroidissement en watts: 2640W Consommation d'énergie (refroidissement) en watts: 1010 W Niveau sonore: <= 65dB Débit d'air: 350 m3 / heure Classe énergétique: A Capacité de séchage: 24 litres / 24 heures Agent de refroidissement: R290 210 grammes Attention, risque d'incendie. NE PAS percer ou brûler. Sachez que le réfrigérant peut ne pas contenir d'odeur. Respect de l'environnement. Nous vous prions de bien vouloir trier les emballages en carton ainsi que les sachets plastiques (en polyéthylène). L'appareil usagé ne doit pas être jeté à la poubelle mais remis au point de collecte prévu à cet effet car il contient des éléments pouvant être nocifs pour l'environnement. L'appareil électrique doit être remis de manière à limiter au maximum une éventuelle utilisation ultérieure. Si l'appareil contient des piles, il faut les retirer et les remettre à un autre point de collecte. Ne pas jeter l'appareil dans une poubelle de déchets ménagers !!!
