BEDIENUNGSANLEITUNG GL 7923 Gerlach

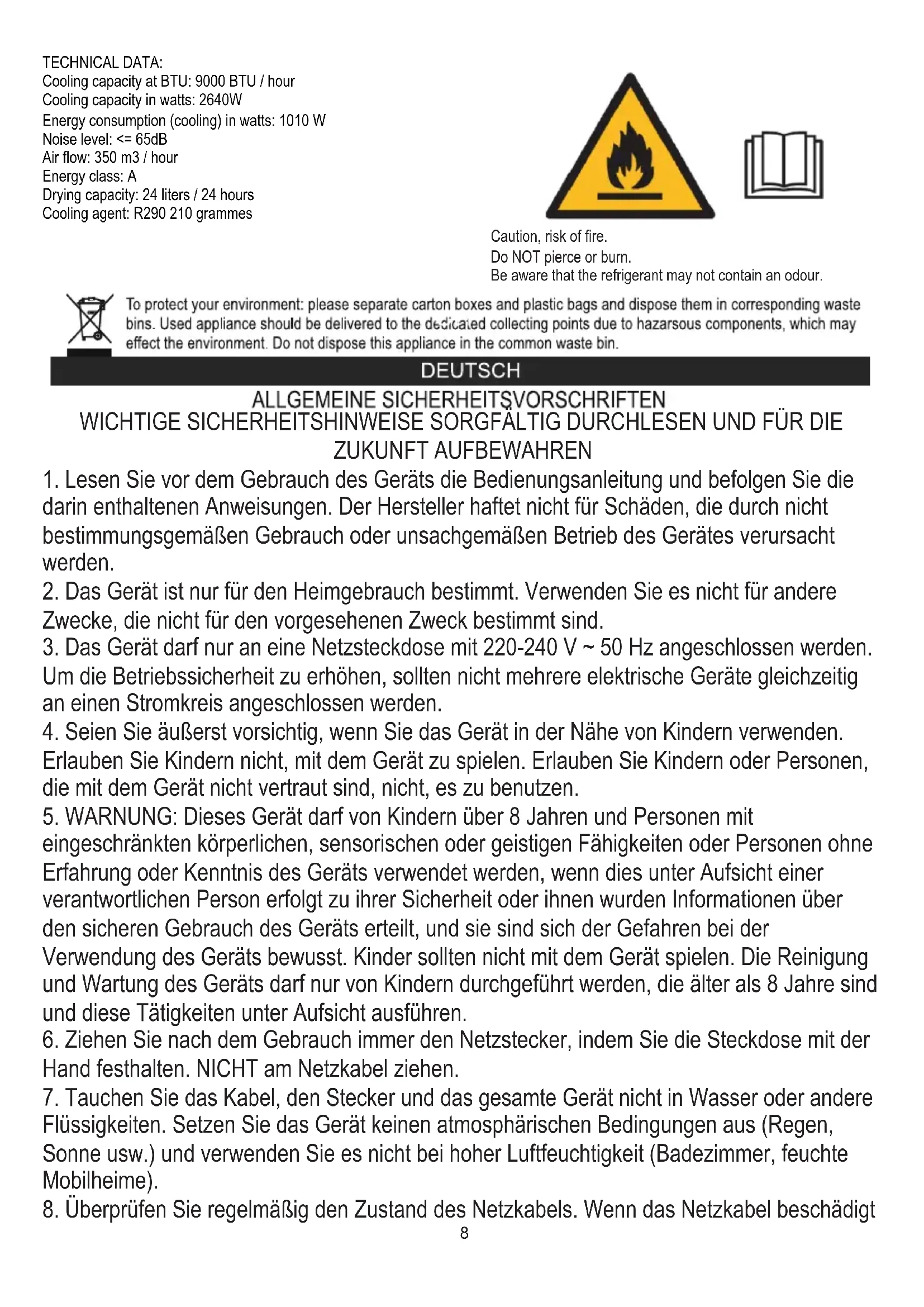

WICHTIGE SICHERHEITSHINWEISE SORGFÄLTIG DURCHLESEN UND FÜR DIE ZUKUNFT AUFBEWAHREN

1. Lesen Sie vor dem Gebrauch des Geräts die Bedienungsanleitung und befolgen Sie die

darin enthaltenen Anweisungen. Der Hersteller haftet nicht für Schäden, die durch nicht bestimmungsgemäßen Gebrauch oder unsachgemäßen Betrieb des Gerätes verursacht werden.

2. Das Gerät ist nur für den Heimgebrauch bestimmt. Verwenden Sie es nicht für andere

Zwecke, die nicht für den vorgesehenen Zweck bestimmt sind.

3. Das Gerät darf nur an eine Netzsteckdose mit 220-240 V ~ 50 Hz angeschlossen werden.

Um die Betriebssicherheit zu erhöhen, sollten nicht mehrere elektrische Geräte gleichzeitig an einen Stromkreis angeschlossen werden.

4. Seien Sie äußerst vorsichtig, wenn Sie das Gerät in der Nähe von Kindern verwenden.

Erlauben Sie Kindern nicht, mit dem Gerät zu spielen. Erlauben Sie Kindern oder Personen, die mit dem Gerät nicht vertraut sind, nicht, es zu benutzen.

5. WARNUNG: Dieses Gerät darf von Kindern über 8 Jahren und Personen mit

eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder Personen ohne Erfahrung oder Kenntnis des Geräts verwendet werden, wenn dies unter Aufsicht einer verantwortlichen Person erfolgt zu ihrer Sicherheit oder ihnen wurden Informationen über den sicheren Gebrauch des Geräts erteilt, und sie sind sich der Gefahren bei der Verwendung des Geräts bewusst. Kinder sollten nicht mit dem Gerät spielen. Die Reinigung und Wartung des Geräts darf nur von Kindern durchgeführt werden, die älter als 8 Jahre sind und diese Tätigkeiten unter Aufsicht ausführen.

6. Ziehen Sie nach dem Gebrauch immer den Netzstecker, indem Sie die Steckdose mit der

Hand festhalten. NICHT am Netzkabel ziehen.

7. Tauchen Sie das Kabel, den Stecker und das gesamte Gerät nicht in Wasser oder andere

Flüssigkeiten. Setzen Sie das Gerät keinen atmosphärischen Bedingungen aus (Regen, Sonne usw.) und verwenden Sie es nicht bei hoher Luftfeuchtigkeit (Badezimmer, feuchte Mobilheime).

8. Überprüfen Sie regelmäßig den Zustand des Netzkabels. Wenn das Netzkabel beschädigt9

ist, sollte es von einer Fachwerkstatt ausgetauscht werden, um Gefahren zu vermeiden.

9. Verwenden Sie das Gerät nicht mit einem beschädigten Netzkabel oder wenn es fallen

gelassen oder auf andere Weise beschädigt wurde oder wenn es nicht richtig funktioniert. Reparieren Sie das Gerät nicht selbst, da die Gefahr eines Stromschlags besteht. Bringen Sie das beschädigte Gerät zur Überprüfung oder Reparatur zu einem geeigneten Servicecenter. Alle Reparaturen dürfen nur von autorisierten Servicestellen durchgeführt werden. Durch unsachgemäße Reparaturen können ernsthafte Gefahren für den Benutzer entstehen.

10. Stellen Sie das Gerät auf eine kühle, stabile Oberfläche, entfernt von heißen

Küchengeräten wie Elektroherd, Gasbrenner usw..

11. Stellen Sie sicher, dass nichts den Lufteinlass und -auslass des Geräts blockiert

12. Verwenden Sie das Gerät nur auf einer ebenen Fläche, damit kein Kondenswasser

13. Um einen zusätzlichen Schutz zu gewährleisten, wird empfohlen, im Stromkreis einen

Fehlerstromschutzschalter (RCD) mit einem Bemessungsfehlerstrom von nicht mehr als 30 mA zu installieren. Bitten Sie einen Elektriker darum.

14. Reinigen Sie den Luftfilter regelmäßig. Die Häufigkeit der Reinigung hängt von der

15. Warten Sie nach dem Ausschalten des Geräts mindestens 5 Minuten, bevor Sie es

16. Verwenden Sie das Gerät nicht an sonnigen Orten. Wenn das Gerät überhitzt, schaltet

der Überhitzungsschutz das Gerät ein.

17. Um eine effektive Kühlung zu gewährleisten, sollte ein Abstand von mindestens 50 cm

zwischen den Seitenwänden des Geräts und der Wand oder den Möbeln oder Vorhängen eingehalten werden.

18. Aufgrund der eingeschränkten Leistung des Geräts wird die Zieltemperatur

möglicherweise nicht erreicht, wenn der Unterschied zwischen der Zieltemperatur und der Umgebungstemperatur zu groß ist.

19. Beachten Sie die folgenden grundlegenden Vorsichtsmaßnahmen, um die Gefahr von

Bränden, Stromschlägen oder Verletzungen bei der Verwendung der Klimaanlage zu verringern: a) An eine geerdete Steckdose mit 3 Stiften anschließen. b) Entfernen Sie nicht den Erdungsstift. c) Verwenden Sie den Adapter nicht. d) Verwenden Sie kein Verlängerungskabel. e) Trennen Sie die Klimaanlage vor Wartungsarbeiten vom Stromnetz. f) Verwenden Sie zwei oder mehr Personen, um die Klimaanlage zu bewegen und zu installieren.

20. Verwenden Sie keine anderen Mittel, die den Auftau- oder Reinigungsprozess

beschleunigen, als die vom Hersteller empfohlenen.

21. Das Gerät sollte in einem Raum ohne ständig in Betrieb befindliche Zündquellen gelagert10

werden, zum Beispiel: offenes Feuer, Gasgeräte oder elektrische Heizungen.

VOR DEM ERSTEN GEBRAUCH

Stellen Sie beim Bewegen des Geräts sicher, dass es sich in einer aufrechten Position befindet. Halten Sie die Klimaanlage vor der Verwendung mindestens 2 Stunden lang aufrecht. Gerätebeschreibung - LOKALER KLIMAANLAGE GL7923 - Bild A.

1. Bedienfeld 2. Kaltluftaustritt

3. Fernbedienung (Bild E) 4. Griff

5. Lufteinlässe 6. Luftauslassrohr

7. Abgasanschluss 8. Ablassloch mit Gummikappe (Bild F)

9. Fensterauslassadapter 10. Anschluss des Luftauslassrohrs

11. Filterrahmen 12. Nylonfilter

Beschreibung des Bedienfelds - Bild D. A. Netzschalter C. Taste Temperatur runter / Timer runter im Kühlmodus D. Temperatur-Auf / Timer-Auf-Taste im Kühlmodus E. Schlafmodell-Taste F. Lüftermodus-Taste G. Timer-Taste H. Taste für automatische Luftschwingung

J. Taste für den Kühlmodus K. Entfeuchtungsknopf L. Taste für langsame Lüftergeschwindigkeit M. Schnelle Lüftergeschwindigkeitstaste N. Kontrollleuchte für volles Wasser Fernbedienung - Bild E. A. Netzschalter B. Moduswahltaste C. Temperatur- / Timer-Taste D. Temperatur- / Timer-Taste E. Schlafmodus-Taste F. Auswahltaste für die Lüftergeschwindigkeit G. Timer-Taste H. Luftschwingungsknopf Bedienung des Bedienfelds - Bild D. Wenn das Gerät zum ersten Mal eingeschaltet wird, ertönt der Summer und das Gerät wechselt in den Standby-Status. Drücken Sie die Taste „A“, um das Gerät ein- und auszuschalten. Der Summer gibt das Signal einmal ab. MODUSWAHL bei manueller Bedienung des Bedienfelds - Wenn das Gerät eingeschaltet ist, wählen Sie den gewünschten Modus zwischen Kühlmodus oder Lüftermodus oder Entfeuchtungsmodus wie folgt: Kühlmodus - - Drücken Sie die Taste „J“, um den Kühlmodus auszuwählen. Drücken Sie anschließend die Taste „L“, um die Taste für langsame Lüftergeschwindigkeit zu erhalten, oder drücken Sie die Taste „M“, um die Taste für schnelle Lüftergeschwindigkeit zu erhalten. Drücken Sie anschließend die Tasten „C“ oder „D“, um die erforderliche Temperatur von 16 ° C bis 31 ° C einzustellen. Die Tasten sind im Lüfter- oder Entfeuchtungsmodus nicht verfügbar. Gebläsemodus - - Drücken Sie die Taste „F“, um den Lüftermodus auszuwählen. Auf dem LCD-Bildschirm wird „FA“ angezeigt. Drücken Sie anschließend die Taste „L“, um die Taste für langsame Lüftergeschwindigkeit zu erhalten, oder drücken Sie die Taste „M“, um die Taste für die schnelle Lüftergeschwindigkeit zu erhalten. Während des Lüftermodus können die Temperatur- und Schlaffunktionen nicht eingestellt werden. Entfeuchtungsmodus - - Drücken Sie die Taste „K“, um den Entfeuchtungsmodus auszuwählen. Auf dem LCD-Bildschirm wird „dh“ angezeigt. Im Entfeuchtungsmodus kann der Ruhemodus nicht eingerichtet werden, und die Lüftergeschwindigkeit wird automatisch auf langsame Lüftergeschwindigkeit festgelegt und kann nicht geändert werden. Um den Entfeuchtungsmodus auszuschalten, wählen Sie einen anderen11 Betriebsmodus: Kühl- oder Lüftermodus. Timer eingerichtet - - Wenn das Gerät nicht funktioniert, drücken Sie die Taste „G“. Der LCD-Bildschirm blinkt. Drücken Sie die Taste „C“ oder „D“, um die Anzahl der Stunden nach Inbetriebnahme des Geräts festzulegen. Der LCD-Bildschirm hört auf zu blinken und das Timer-Symbol leuchtet auf. - Wenn das Gerät arbeitet, drücken Sie die Taste „G“. Der LCD-Bildschirm blinkt. Drücken Sie die Taste „C“ oder „D“, um die Anzahl der Stunden festzulegen, die vergehen müssen, bevor das Gerät automatisch ausgeschaltet wird. Der LCD-Bildschirm hört auf zu blinken, das Timer-Symbol leuchtet auf und der LCD-Bildschirm zeigt die zum Erreichen der Temperatur erforderlichen Werte an. Dies ist eine verzögerte Startfunktion. Der Timer-Betriebsbereich kann stündlich von 1 bis 24 Stunden festgelegt werden. Schlafmodus - - Drücken Sie zuerst die Taste „J“, um den Kühlmodus zu aktivieren, und drücken Sie anschließend die Taste „E“, um den Ruhemodus einzuschalten. Anschließend arbeitet das Gerät im Energiespar- und leisen Modus. - Drücken Sie anschließend die Taste “C” oder “D”, um die gewünschte Temperatur von 16 ° C bis 31 ° C einzustellen. - Der Schlafmodus wird automatisch programmiert. Nach der ersten Betriebsstunde steigt die Temperatur um 1 ° C, nach der zweiten Betriebsstunde steigt die Temperatur um weitere 1 ° C und bleibt dann auf dem gleichen Niveau. - Drücken Sie erneut die Taste „E“, um den Ruhemodus abzubrechen. HINWEIS: Der Ruhemodus ist im Entfeuchtungs- und Lüftermodus nicht verfügbar. Wasser voll - Die Kontrollleuchte für volles Wasser „N“ leuchtet auf und der Summer ertönt einige Sekunden lang. Dann hört der Kompressor auf zu arbeiten, wenn der Wassertank des inneren Geräts voll ist. Automatische Luftoszillationsfunktion - Drücken Sie eine Luftoszillationstaste (H). Nach dem Einschalten des Geräts und der automatischen Luftoszillationsfunktion schwingt die Luftklappe kontinuierlich nach links und rechts. Durch erneutes Drücken der Taste wird die Bewegung gestoppt und die Luftklappe bleibt in dieser Position. Der Radius der horizontalen Luftschwingung beträgt 30 Grad nach links und 30 Grad nach rechts von der mittleren Vertikalen. FERNBEDIENUNG - Bild E. Die Fernbedienung sendet Signale an das System. Taste "A" - Das Gerät wird beim Einschalten gestartet oder gestoppt, wenn Sie diese Taste erneut drücken. Taste "B" - Drücken Sie diese Taste, um den Betriebsmodus auszuwählen: Kühlmodus → Trockenmodus → Lüftermodus. Taste "C" / "D" - Drücken Sie diese Taste, um die Betriebszeit von 1 bis 24 Stunden oder die erforderliche Raumtemperatur von 15 bis 31 ° C einzustellen, wenn der Kühlmodus eingeschaltet ist. Taste "E" - Drücken Sie diese Taste, um den Schlafmodus einzurichten oder abzubrechen. Taste "F" - Drücken Sie diese Taste, um die Lüftergeschwindigkeit nacheinander auszuwählen: langsame / schnelle Windgeschwindigkeit. Taste "G" - Drücken Sie diese Taste, um den Timer einzurichten oder abzubrechen. Taste “H” - Drücken Sie diese Taste, um die automatische Luftoszillationsfunktion einzurichten oder abzubrechen. SCHUTZGERÄTE 1.Kompressorschutz: Drei Minuten später nach dem Einschalten / Neustart beginnt der Kompressor zu laufen. 2. Überlaufschutzfunktion: Wenn die Kontrollleuchte „N“ für Wasser voll leuchtet und der Summer einige Sekunden lang alarmiert, schaltet sich das Gerät automatisch aus. In diesem Fall müssen Sie das Wasser ablassen (Details siehe Anweisungen zum Ablassen am Ende dieses Kapitels). Nach dem Entleeren des Wassers wird das Gerät in den Standby-Status versetzt. 3. Frostschutzfunktion: Wenn die Temperatur des EVA-Rohrsensors im Kühlmodus zu niedrig ist, wechselt das Gerät automatisch in den Schutzstatus. Wenn die Temperatur des EVA-Rohrsensors auf eine bestimmte Temperatur ansteigt, kann er automatisch zum normalen Betrieb zurückkehren. in dieser Position. Der Radius der horizontalen Luftschwingung beträgt 30 Grad nach links und 30 Grad nach rechts von der mittleren Vertikalen. ENTWÄSSERUNGSANLEITUNG: Dieses Gerät ist mit einem automatischen Wasserverdampfungssystem ausgestattet. Der Kondenswasserkreislauf kühlt den Kondensator ab, wodurch nicht nur die Kühleffizienz verbessert, sondern auch Energie gespart wird. 1. Wenn der innere Wassertank voll ist, leuchtet die Kontrollleuchte „N“ für volles Wasser auf, das Gerät wechselt in den Standby-Modus, der Summer ertönt, der Kompressor stoppt und alle Tasten sind ungültig, bis das Gerät nach dem Ablassen des Wassers wieder normal ist.

2. Schalten Sie das Gerät aus.

3. Bereiten Sie einen flachen Behälter (nicht im Lieferumfang enthalten) vor, um das Wasser abzulassen. Suchen Sie es unter dem Abflussloch (8).

3. Entfernen Sie die Gummikappe vom Abflussloch (8) - Bild F.

4. Während der Entwässerung kann der Körper leicht nach hinten gekippt werden.12

5. Schließen Sie die Gummikappe (8), nachdem das Wasser nicht mehr ausgegossen ist.

6. Starten Sie das Gerät neu. Das Gerät läuft normal.

REINIGUNG & WARTUNG Reinigung: Schalten Sie das Gerät vor der Reinigung und Wartung aus und ziehen Sie den Stecker ab. a) Wohnungsreinigung Reinigen Sie die Oberfläche des Geräts mit einem feuchten, weichen Tuch. Verwenden Sie keine Chemikalien wie Benzol, Alkohol oder Benzin, da sonst die Oberfläche des Geräts oder sogar das gesamte Gerät beschädigt wird. b) Reinigung der Netznylonfilter Wenn der Nylonfilter (12) durch Staub verstopft ist, verringert sich die Wirksamkeit des Geräts. Reinigen Sie den Filter alle zwei Wochen. - Drücken Sie die Verriegelung des Filterrahmens (11) mit den Händen von außen nach unten und ziehen Sie sie heraus, um den Filterrahmen (11) zu entfernen. - Reinigen Sie den oberen und unteren Filterrahmen (11), nachdem Sie beide Nylonfilter (12) vom Filterrahmen (11) entfernt haben. - Bild

- Nylonfilter (11) mit neutralem Reinigungsmittel (ca. 40 ℃ / 104 ℉) in warmes Wasser geben und nach dem Spülen im Schatten trocknen. LAGER Wenn das Gerät längere Zeit nicht verwendet wird, gehen Sie wie folgt vor:

1. Abflussschraube (8) herausziehen, um Wasser abzulassen.

2. Lassen Sie das Gerät 2 Stunden lang im Lüftermodus laufen, um das interne Gerät auszutrocknen.

3.Schalten Sie das Gerät aus und ziehen Sie den Stecker heraus.

4. Reinigen und trocknen Sie die Filter und installieren Sie się erneut.

5. Auspuffrohr zur sicheren Aufbewahrung herausziehen.

6. Legen Sie das Gerät in eine Plastiktüte und stellen Sie es an einen trockenen Ort.

7.Entfernen Sie die Batterien der Fernbedienung und bewahren Sie sie ordnungsgemäß auf. Lagern Sie das Gerät und alle Gerätekomponenten an einem trockenen Ort. FEHLERBEHEBUNG Problem I.: Die Klimaanlage funktioniert nicht. Grund 1: Es gibt keinen Strom. Schalten Sie es also ein, nachdem Sie es an eine Steckdose mit Strom angeschlossen haben. Grund 2: Die Wasserfüllanzeige „N“ leuchtet. Also das Wasser ablassen. Problem II.: Das Gerät wird häufig automatisch neu gestartet. Grund 1: Direktes Sonnenlicht. Also die Vorhänge zugezogen. Grund 2: Tür und Fenster sind offen, viele Wärmequellen im Raum. Schließen Sie also die Tür und die Fenster und entfernen Sie die Wärmequellen. Grund 3: Filter sind zu verschmutzt. Reinigen oder ersetzen Sie die Filter. Grund 4: Lufteinlass oder Luftaustritt ist blockiert. Entfernen Sie also die Blockade. Problem III.: Großes Rauschen Grund: Das Gerät steht nicht auf einer ebenen Fläche. Stellen Sie das Gerät also an einem flachen und harten Ort auf, um Geräusche zu reduzieren. Problem IV.: Kompressor funktioniert nicht. Grund: Der Zeitverzögerungsschutz des Kompressors wird aktiviert. Warten Sie also 3 Minuten, bis die Temperatur gesunken ist, und starten Sie das Gerät dann neu. Hinweis: Wenn ungewöhnliche Situationen auftreten, schalten Sie das Gerät aus und ziehen Sie den Stecker heraus. Wenden Sie sich dann an den professionellen Kundendienst, um Hilfe zu erhalten. Reparieren Sie das Gerät nicht selbst. Bei nicht qualifizierter Reparatur erlischt die Garantie. TECHNISCHE DATEN: Kühlleistung bei BTU: 9000 BTU / Stunde Kühlleistung in Watt: 2640W Energieverbrauch (Kühlung) in Watt: 1010 W. Geräuschpegel: <= 65 dB Luftstrom: 350 m3 / Stunde Energieklasse: A. Trocknungskapazität: 24 Liter / 24 Stunden Kühlmittel: R290 210 Gramm Den Pappkarton im Altpapier entsorgen. Polyäthylenbeutel (PE) in dem Behälter für Kunststoff entsorgen. Das abgenutzte Gerät zum Recycling zu einer offiziellen Sammelstelle bringen, da es gefährliche Substanzen enthält, die die Umwelt gefährden können. Das Gerät sollte in einer Form abgegeben werden, die eine weitere Nutzung unmöglich macht. Wenn es Batterien enthält, sollten diese rausgenommen und separat an einer Sammelstelle abgegeben werden. Das Gerät darf nicht in den Hausmüll rausgeworfen werden!! Vorsicht, Brandgefahr. NICHT durchstechen oder verbrennen. Beachten Sie, dass das Kältemittel möglicherweise keinen Geruch enthält.13 FRANÇAIS
