BEDIENUNGSANLEITUNG GL 7325 Gerlach

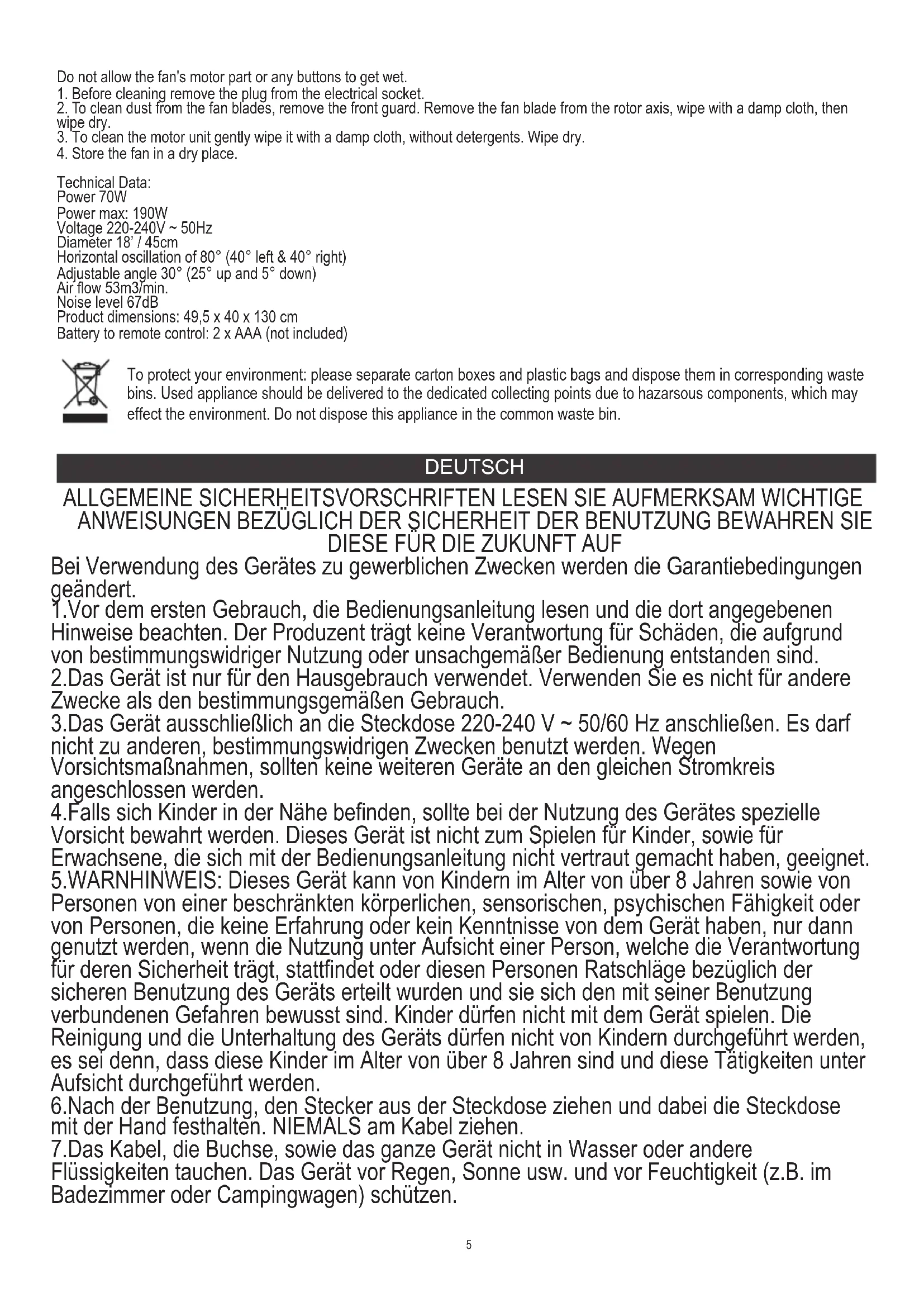

ALLGEMEINE SICHERHEITSVORSCHRIFTEN LESEN SIE AUFMERKSAM WICHTIGE

ANWEISUNGEN BEZÜGLICH DER SICHERHEIT DER BENUTZUNG BEWAHREN SIE

DIESE FÜR DIE ZUKUNFT AUF

Bei Verwendung des Gerätes zu gewerblichen Zwecken werden die Garantiebedingungen geändert. 1.Vor dem ersten Gebrauch, die Bedienungsanleitung lesen und die dort angegebenen Hinweise beachten. Der Produzent trägt keine Verantwortung für Schäden, die aufgrund von bestimmungswidriger Nutzung oder unsachgemäßer Bedienung entstanden sind. 2.Das Gerät ist nur für den Hausgebrauch verwendet. Verwenden Sie es nicht für andere Zwecke als den bestimmungsgemäßen Gebrauch. 3.Das Gerät ausschließlich an die Steckdose 220-240 V ~ 50/60 Hz anschließen. Es darf nicht zu anderen, bestimmungswidrigen Zwecken benutzt werden. Wegen Vorsichtsmaßnahmen, sollten keine weiteren Geräte an den gleichen Stromkreis angeschlossen werden. 4.Falls sich Kinder in der Nähe befinden, sollte bei der Nutzung des Gerätes spezielle Vorsicht bewahrt werden. Dieses Gerät ist nicht zum Spielen für Kinder, sowie für Erwachsene, die sich mit der Bedienungsanleitung nicht vertraut gemacht haben, geeignet. 5.WARNHINWEIS: Dieses Gerät kann von Kindern im Alter von über 8 Jahren sowie von Personen von einer beschränkten körperlichen, sensorischen, psychischen Fähigkeit oder von Personen, die keine Erfahrung oder kein Kenntnisse von dem Gerät haben, nur dann genutzt werden, wenn die Nutzung unter Aufsicht einer Person, welche die Verantwortung für deren Sicherheit trägt, stattfindet oder diesen Personen Ratschläge bezüglich der sicheren Benutzung des Geräts erteilt wurden und sie sich den mit seiner Benutzung verbundenen Gefahren bewusst sind. Kinder dürfen nicht mit dem Gerät spielen. Die Reinigung und die Unterhaltung des Geräts dürfen nicht von Kindern durchgeführt werden, es sei denn, dass diese Kinder im Alter von über 8 Jahren sind und diese Tätigkeiten unter Aufsicht durchgeführt werden. 6.Nach der Benutzung, den Stecker aus der Steckdose ziehen und dabei die Steckdose mit der Hand festhalten. NIEMALS am Kabel ziehen. 7.Das Kabel, die Buchse, sowie das ganze Gerät nicht in Wasser oder andere Flüssigkeiten tauchen. Das Gerät vor Regen, Sonne usw. und vor Feuchtigkeit (z.B. im Badezimmer oder Campingwagen) schützen. Do not allow the fan's motor part or any buttons to get wet.

Technical Data: Power 70W Power max: 190W Voltage 220-240V ~ 50Hz Diameter 18’ / 45cm Horizontal oscillation of 80° (40° left & 40° right) Adjustable angle 30° (25° up and 5° down) Air flow 53m3/min. Noise level 67dB Product dimensions: 49,5 x 40 x 130 cm Battery to remote control: 2 x AAA (not included)6 8.Regelmäßig das Kabel prüfen. Falls das Kabel beschädigt ist, sollte es in einem spezialisierten Service ausgetauscht werden, um ev. Gefährdung zu vermeiden. 9.Falls das Kabel oder ein anderer Teil des Gerätes beschädigt oder das Gerät fallen gelassen wurde oder nicht ordnungsgemäß arbeitet, sollte es nicht benutzt werden. Das Gerät darf nicht durch unbefugte Personen repariert werden, da die Gefahr eines Stromstoßes besteht. Ein beschädigtes Gerät in einem spezialisierten Service zur Kontrolle oder Reparatur abgeben. Jegliche Reparaturen dürfen nur durch einen spezialisierten Service vorgenommen werden. Eine nicht korrekt ausgeführte Reparatur kann das Leben des Benutzers gefährden. 10.Das Gerät auf eine kühle, gerade Fläche, entfernt von wärmeausstrahlenden Geräten, wie: Elektroherd, Gasherd, usw. stellen. 11.Das Gerät nicht in der Nähe von leicht entzündlichen Materialien benutzen. 12.Das Kabel darf nicht außerhalb der Tischkante hängen oder heiße Flächen berühren. 13.Lassen Sie das Gerät oder den Adapter nicht unbeaufsichtigt, wenn es an das Stromnetz angeschlossen ist. 14.Es wird empfohlen, für zusätzlichen Schutz den Fehlerstromschutzschalter (RCD), dessen Bemessungsdifferenzstrom 30 mA nicht übersteigt, zu installieren. In diesem Bereich wenden Sie sich an einen Fachelektriker.

15. Den Motorteil des Gerätes vor dem Eintauchen ins Wasser schützen.

16. Nur die im Lieferumfang enthaltenen Original-Montageteile verwenden.

17. Das Gerät erst nach kompletter Montage einschalten. Das teilweise montierte und in

Betrieb genommene Gerät stellt keine sichere Nutzung und kein ordnungsgemäßes Funktionieren sicher. ACHTUNG: DEN VENTILATOR OHNE ANGEBRACHTE VORDERE UND HINTERE ABDECKUNGEN NICHT EINSCHALTEN.

18. Den Ventilator fern von Vorhängen, Gardinen oder anderen Gegenständen, durch den

arbeitenden Ventilator hereingezogen werden können, aufstellen.

19. Keine Gegenstände in die Abdeckung des Ventilators hineinlegen. Sonst kann es zu

Körperverletzungen oder Beschädigungen des Gerätes führen. Produktbeschreibung: Standventilator - Bild A.

5. Verschlusskappe 6. Lüfterflügel

7. Befestigungsmutter des Kühlergrills 8. Kühlergrill hinten

9. Motorwelle 10. Wellenstift

11. Runde Stifte 12. Motorgehäuse

13. Befestigungsschraube des Motorgehäuses 14. Neigungsverstellung

15. Gehäuse wechseln 16. Knopf einstellen

17. Innenrohr 18. Höhenverstellschraube

19. Standrohr 20. Sockel

21. Ausgleichsgewicht 22. Unterlegscheibe befestigen

23. Gitterschraube und Mutter 24. J-förmige Befestigungsschraube

25. Systemsteuerung 26. Fernbedienung

VOR DEM ERSTEN GEBRAUCH - Montageweg 1. Setzen Sie das Standrohr (19) in die Basis (20) ein und legen Sie das Ausgleichsgewicht (21) und die Befestigungsscheibe (22) unter die Basis (20) und befestigen Sie es fest, indem Sie die Befestigungsschraube (24) im Uhrzeigersinn drehen. 2. Zum Einstellen der Höhe die Höheneinstellschraube (18) lösen. Schieben Sie das Innenrohr (17) auf die gewünschte Höhe und ziehen Sie es dann wieder fest.

3. Lösen Sie den Einstellknopf (16), indem Sie ihn gegen den Uhrzeigersinn drehen.

4. Schieben Sie das Schaltergehäuse (15) über das Innenrohr (17) nach unten, bis es den inneren Anschlag berührt, und ziehen Sie es mit dem Einstellknopf (16) fest. 5. Lösen Sie die Befestigungsmutter (7) des hinteren Kühlergrills vom Motorgehäuse (12), indem Sie sie gegen den Uhrzeigersinn drehen. 6. Montieren Sie den hinteren Kühlergrill (8) am Motorgehäuse (12), indem Sie die drei Löcher am hinteren Kühlergrill (8) mit den drei runden Stiften (11) an der Vorderseite des Motorgehäuses (12) abstimmen. 7. Fest drücken, bis die Stifte durch die Löcher ragen, und den hinteren Kühlergrill (8) mit der Befestigungsmutter (7) des hinteren Kühlergrills am Motorgehäuse (12) befestigen.

8. Entfernen Sie das Schutzrohr von der Motorwelle (9).

9. Setzen Sie das Lüfterblatt (6) auf die Motorwelle (9). Richten Sie die Schlitze auf der Rückseite des Lüfterflügels (6) am Wellenstift (10) aus. Fest drücken, bis das Lüfterblatt (6) in den Wellenstift (10) eingreift.7 DEUTSCH 10. Sichern Sie das Lüfterblatt (6) mit der Verriegelungskappe (5) und drehen Sie es zum Festziehen gegen den Uhrzeigersinn. 11. Testen Sie den Betrieb des Lüfterflügels (6), indem Sie ihn mit der Hand drehen. Es darf keine Reibung mit der Befestigungsmutter (7) des hinteren Kühlergrills geben. Wenn das Lüfterblatt (6) nicht frei arbeitet, zerlegen und wiederholen Sie den Vorgang.

12. Entfernen Sie die Schutzfolie von der Mittelkappe (1).

13. Öffnen Sie die Befestigungsklammern (4) um den Kühlergrill (2) und lösen Sie die Kühlergrillschraube und die Mutter (23) unten am Kühlergrill (2).

14. Den Haken (3) am obersten Teil des hinteren Gitters (8) positionieren.

15. Drücken Sie den Haken (3) nach unten und drücken Sie den Rand des vorderen Gitters (2) auf das hintere Gitter (8). Schließen Sie alle Clips um den Kühlergrill und ziehen Sie die Kühlergrillschraube und die Mutter (23) fest. VERWENDEN

1. Schließen Sie das Gerät an.

2. Sie können Ihren Lüfter entweder mit der Fernbedienung (26) oder mit Tasten auf dem Bedienfeld (25) steuern.

3. Drücken Sie die Taste „A“, um das Gerät einzuschalten. Beim ersten Start arbeitet der Lüfter mit niedriger Drehzahl.

4. Drücken Sie wiederholt die Taste „A“, um zwischen niedriger, mittlerer und schneller Luftgeschwindigkeit des Lüfters an der Fernbedienung zu wählen, oder drücken Sie wiederholt das Symbol „A1“ am Bedienfeld. 5. Der Lüfter schwingt nach dem Drücken der Taste „B“ nach links und rechts, um den Oszillationsmodus auf der Fernbedienung einzuschalten. Drücken Sie erneut, um den Oszillationsmodus zu stoppen. Um den Oszillationsmodus am Bedienfeld ein- oder auszuschalten, drücken Sie wiederholt auf das Symbol „B“. 6. Drücken Sie die Taste "C" auf der Fernbedienung oder ein geeignetes Symbol (C1 oder C2 oder C3) auf dem Bedienfeld, um einen der drei Windmodi auszuwählen, nämlich den normalen Windmodus, den natürlichen Windmodus und den Schlafwindmodus: Normaler Windmodus (C1) bedeutet, dass der Lüfter gemäß der ausgewählten Luftstromgeschwindigkeit des Lüfters arbeitet: niedrige oder mittlere oder schnelle Geschwindigkeit. Natürlicher Windmodus (C2) bedeutet, dass sich die Windgeschwindigkeit ändert, um den natürlichen Wind nachzuahmen: -Bei niedriger Geschwindigkeit ist die Windkraft alle 5 Sekunden niedrig und stoppt alle 5 Sekunden. - Bei mittlerer Geschwindigkeit arbeitet der Wind in wiederholten Zyklen. In einem Zyklus ändert sich die Windkraft alle 5 Sekunden: niedrig / Stopp / niedrig / mittel / mittel / niedrig / Stopp / niedrig / Stopp / niedrig / mittel / niedrig / Stopp, - Bei hoher Geschwindigkeit arbeitet der Wind in wiederholten Zyklen. In einem Zyklus ändert sich die Windkraft alle 5 Sekunden: niedrig / Stopp / niedrig / mittel / schnell / mittel / niedrig / Stopp / niedrig / Stopp / niedrig / Stopp / niedrig / Stopp / niedrig / mittel / schnell. Schlafwindmodus (C3) bedeutet Betrieb in Zyklen wie im natürlichen Windmodus, jedoch wird die Geschwindigkeit jede halbe Stunde um einen Schritt verringert. . Wenn das Gerät beispielsweise derzeit mit hoher Geschwindigkeit arbeitet, dann eine halbe Stunde zu spät, wird es mit mittlerer Geschwindigkeit betrieben und 1 Stunde später wird es mit niedriger Geschwindigkeit betrieben, und schließlich wird der Betrieb mit niedriger Geschwindigkeit fortgesetzt. 7. Drücken Sie wiederholt die Taste „D“, um die Timer-Einstellung zu ändern. Die Zeit erhöht sich in Schritten von 1 Stunde und es gibt insgesamt 12 Zeitschritte. Die maximale Timer-Einstellung beträgt 12 Stunden. Drücken Sie nicht die Taste „D“, wenn Sie den Lüfter unbegrenzt in Betrieb halten möchten. Die Timer-Anzeigelampen leuchten nicht auf, wenn die Timer-Taste nicht gedrückt wird.

8. Um das Gerät über die Fernbedienung (26) zu bedienen, beachten Sie, dass der Sensor der Fernbedienung (26) auf den

Lüfterempfänger (27) gerichtet sein muss, um ordnungsgemäß zu funktionieren. Der Abstand zwischen der Fernbedienung (26) und dem Empfänger (27) sollte nicht mehr als 6 Meter und einen Radius von 30 Grad von links nach rechts vom Lüfter betragen. 9. Um das Gerät auszuschalten, drücken Sie die Taste „E“ auf der Fernbedienung oder das Symbol „A“ auf dem Bedienfeld (25). Um das Gerät mit der mitgelieferten Fernbedienung (26) zu verwenden, ziehen Sie an der Abdeckung und legen Sie 2 Lithiumbatterien AAA (1,5 V) in die Batteriekammer ein. WICHTIG: Die Symbole + und - auf der Batterie sollten mit der gleichen Markierung in der Batteriekammer übereinstimmen. Schließen Sie das Batteriefach fest, um die Fernbedienung (26) zu verwenden.

REINIGUNG UND INSTANDHALTUNG

Lassen Sie das Motorteil des Lüfters oder die Tasten nicht nass werden.

1. Ziehen Sie vor dem Reinigen den Stecker aus der Steckdose.

2. Entfernen Sie den vorderen Schutz, um Staub von den Lüfterflügeln zu entfernen. Entfernen Sie das Lüfterblatt von der Rotorachse, wischen Sie es mit einem feuchten Tuch ab und wischen Sie es dann trocken. 3. Um die Motoreinheit zu reinigen, wischen Sie sie vorsichtig mit einem feuchten Tuch ohne Reinigungsmittel ab. Trocken wischen.

4. Lagern Sie den Lüfter an einem trockenen Ort.

Technische Daten: Leistung 70W Leistung max: 190W Spannung 220-240 V ~ 50 Hz Durchmesser 45 cm Horizontale Schwingung von 80 ° (40 ° links & 40 ° rechts) Einstellbarer Winkel 30 ° (25 ° nach oben und 5 ° nach unten) Luftstrom 53 m3 / min. Geräuschpegel 67dB Produktabmessungen: 49,5 x 40 x 130 cm Batterie zur Fernbedienung: 2 x AAA (nicht im Lieferumfang enthalten) Den Pappkarton im Altpapier entsorgen. Polyäthylenbeutel (PE) in dem Behälter für Kunststoff entsorgen. Das abgenutzte Gerät zum Recycling zu einer offiziellen Sammelstelle bringen, da es gefährliche Substanzen enthält, die die Umwelt gefährden können. Das Gerät sollte in einer Form abgegeben werden, die eine weitere Nutzung unmöglich macht. Wenn es Batterien enthält, sollten diese rausgenommen und separat an einer Sammelstelle abgegeben werden. Das Gerät darf nicht in den Hausmüll rausgeworfen werden!! FRANÇAIS CONSIGNES DE SECURITE. INSTRUCTIONS IMPORTANTES CONCERNANT LA SECURITE D'UTILISATION.
