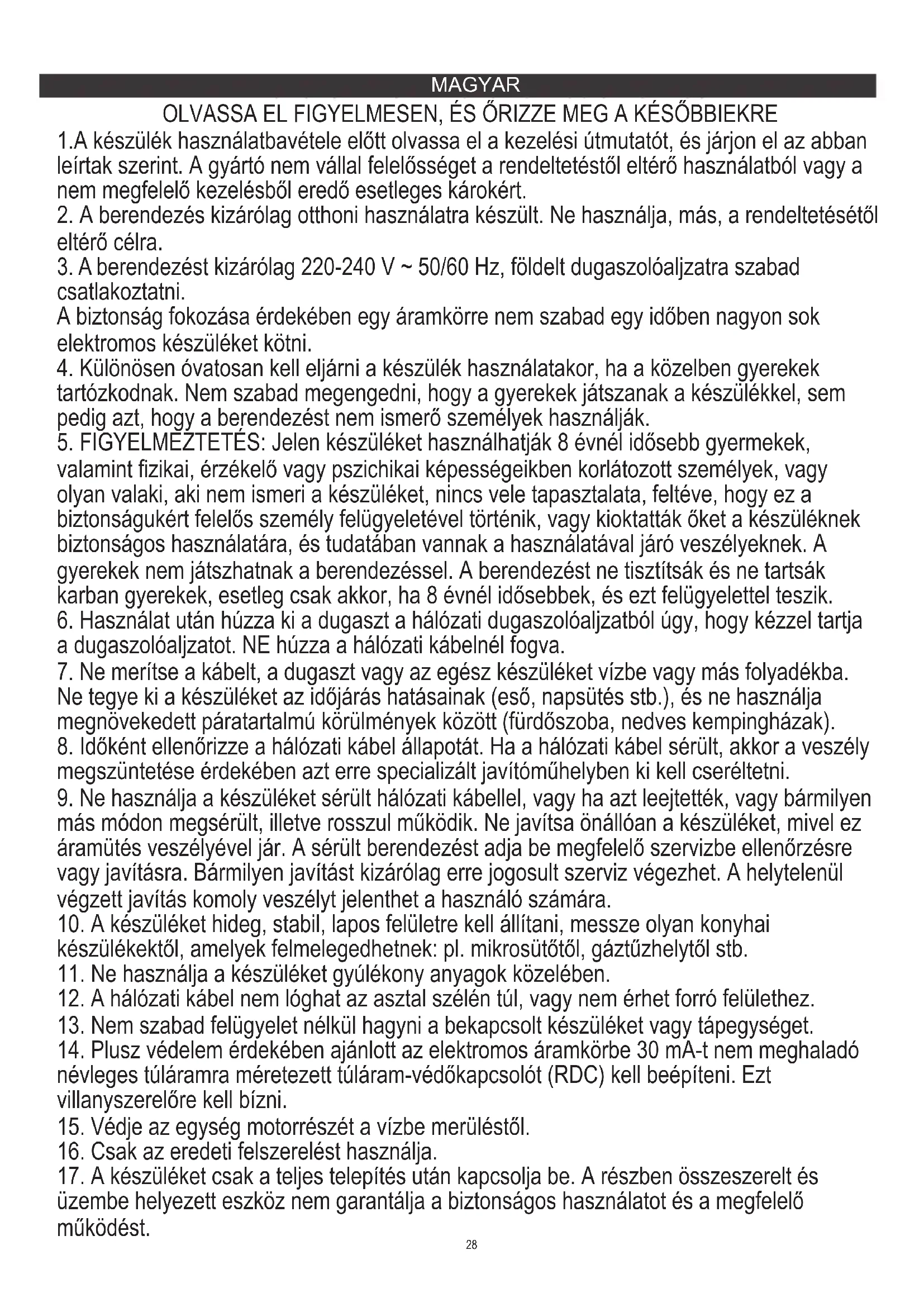

HASZNÁLATI ÚTMUTATÓ GL 7325 Gerlach

2. A berendezés kizárólag otthoni használatra készült. Ne használja, más, a rendeltetésétől

3. A berendezést kizárólag 220-240 V ~ 50/60 Hz, földelt dugaszolóaljzatra szabad

csatlakoztatni. A biztonság fokozása érdekében egy áramkörre nem szabad egy időben nagyon sok elektromos készüléket kötni.

4. Különösen óvatosan kell eljárni a készülék használatakor, ha a közelben gyerekek

tartózkodnak. Nem szabad megengedni, hogy a gyerekek játszanak a készülékkel, sem pedig azt, hogy a berendezést nem ismerő személyek használják.

5. FIGYELMEZTETÉS: Jelen készüléket használhatják 8 évnél idősebb gyermekek,

valamint fizikai, érzékelő vagy pszichikai képességeikben korlátozott személyek, vagy olyan valaki, aki nem ismeri a készüléket, nincs vele tapasztalata, feltéve, hogy ez a biztonságukért felelős személy felügyeletével történik, vagy kioktatták őket a készüléknek biztonságos használatára, és tudatában vannak a használatával járó veszélyeknek. A gyerekek nem játszhatnak a berendezéssel. A berendezést ne tisztítsák és ne tartsák karban gyerekek, esetleg csak akkor, ha 8 évnél idősebbek, és ezt felügyelettel teszik.

6. Használat után húzza ki a dugaszt a hálózati dugaszolóaljzatból úgy, hogy kézzel tartja

a dugaszolóaljzatot. NE húzza a hálózati kábelnél fogva.

7. Ne merítse a kábelt, a dugaszt vagy az egész készüléket vízbe vagy más folyadékba.

Ne tegye ki a készüléket az időjárás hatásainak (eső, napsütés stb.), és ne használja megnövekedett páratartalmú körülmények között (fürdőszoba, nedves kempingházak).

8. Időként ellenőrizze a hálózati kábel állapotát. Ha a hálózati kábel sérült, akkor a veszély

megszüntetése érdekében azt erre specializált javítóműhelyben ki kell cseréltetni.

9. Ne használja a készüléket sérült hálózati kábellel, vagy ha azt leejtették, vagy bármilyen

más módon megsérült, illetve rosszul működik. Ne javítsa önállóan a készüléket, mivel ez áramütés veszélyével jár. A sérült berendezést adja be megfelelő szervizbe ellenőrzésre vagy javításra. Bármilyen javítást kizárólag erre jogosult szerviz végezhet. A helytelenül végzett javítás komoly veszélyt jelenthet a használó számára.

10. A készüléket hideg, stabil, lapos felületre kell állítani, messze olyan konyhai

készülékektől, amelyek felmelegedhetnek: pl. mikrosütőtől, gáztűzhelytől stb.

11. Ne használja a készüléket gyúlékony anyagok közelében.

12. A hálózati kábel nem lóghat az asztal szélén túl, vagy nem érhet forró felülethez.

13. Nem szabad felügyelet nélkül hagyni a bekapcsolt készüléket vagy tápegységet.

14. Plusz védelem érdekében ajánlott az elektromos áramkörbe 30 mA-t nem meghaladó

névleges túláramra méretezett túláram-védőkapcsolót (RDC) kell beépíteni. Ezt villanyszerelőre kell bízni.

15. Védje az egység motorrészét a vízbe merüléstől.

16. Csak az eredeti felszerelést használja.

17. A készüléket csak a teljes telepítés után kapcsolja be. A részben összeszerelt és

üzembe helyezett eszköz nem garantálja a biztonságos használatot és a megfelelő működést. MAGYAR29 VIGYÁZAT: NE VIGYÁZZA A VENTILÁTOROT ELSŐ ÉS HÁTSÓ FEDŐK NÉLKÜL.

18. Helyezze a ventilátort függönyöktől, függönyöktől és más tárgyaktól távol, amelyeket a

működő ventilátor behúzhat.

19. Ne helyezzen semmilyen tárgyat a ventilátor fedeleibe. Ellenkező esetben személyi

sérülésekhez vagy a készülék károsodásához vezethet. Termékleírás: Állványventilátor - A kép

1. Középső lemez 2. Első rács

3. Horog 4. Rögzítő kapcs

5. Zárósapka 6. Ventilátorlapát

7.Hátsó rács rögzítőanyája 8. Hátsó rács

9. Motor tengely 10. Tengely csap

11. Kerek csapok 12. Motorház

13. Motorház rögzítő csavar 14. Dönthetőség

15. Kapcsoló ház 16. Állítsa be a gombot

17. Belső cső 18. Magasságbeállító csavar

19. Állócső 20. Talp

21. Kiegyensúlyozó súly 22. Rögzítő alátét

23. Rácscsavar és anya 24. "J" alakú rögzítőcsavar

25. Vezérlőpult 26. Távirányító

ELSŐ HASZNÁLAT ELŐTT - Szerelési mód 1. Helyezze az állványcsövet (19) az aljzatba (20), és helyezze a kiegyenlítő súlyt (21) és a rögzítő alátétet (22) az alap (20) alá, és szorosan rögzítse az óramutató járásával megegyező irányban a rögzítőcsavar (24) elfordításával. 2. A magasság beállításához lazítsa meg a magasságállító csavart (18). Csúsztassa a belső csövet (17) a kívánt magasságra, majd húzza meg újra.

3. Az óramutató járásával ellentétes irányba forgatva lazítsa meg a beállító gombot (16).

4. Csúsztassa a kapcsolóházat (15) lefelé a belső csőre (17), amíg az érintkezik a belső dugóval, és húzza meg a beállító gombbal (16).

5. Csavarja le a hátsó rács rögzítő anyáját (7) a motorházról (12) az óramutató járásával ellentétes irányba forgatva.

6. Szerelje fel a hátsó rácsot (8) a motorházra (12) úgy, hogy a hátsó rácson (8) lévő három furatot illeszti a motorház (12) elején lévő három kerek csaphoz (11). 7. Nyomja erősen, amíg a csapok ki nem nyúlnak a furatokon, és rögzítse a hátsó rácsot (8) a motorházhoz (12) a hátsó rács rögzítőanyájával (7).

8. Távolítsa el a védőcsövet a motor tengelyéről (9).

9. Helyezze a ventilátorlapátot (6) a motor tengelyére (9). Igazítsa a ventilátorlapát hátulján lévő réseket (6) a tengelycsaphoz (10). Nyomja meg erősen, amíg a ventilátor lapátja (6) be nem kapcsolódik a tengely csapjába (10).

10. Rögzítse a ventilátorlapátot (6) a zárókupakkal (5), és húzza meg az óramutató járásával ellentétes irányba.

11. Ellenőrizze a ventilátorlapát (6) működését a kezével történő forgatással. A hátsó rács rögzítőanyájával (7) nem lehet súrlódás. Ha a ventilátorlapát (6) nem működik szabadon, szerelje szét és ismételje meg az eljárást.

12. Távolítsa el a védőfóliát a középső sapkáról (1)

13. Nyissa ki a rögzítőkapcsokat (4) az első rács (2) körül, és lazítsa meg a rács csavarját és anyáját (23) az első rács alján (2).

14. Helyezze a kampót (3) a hátsó rács (8) legfelső részére.

15. Nyomja lefelé a kampót (3), és nyomja az első rács (2) peremét a hátsó rácsra (8). Zárja be az összes kapcsot a rács körül, és húzza meg a rács csavarját és anyáját (23). HASZNÁLAT

1. Csatlakoztassa a készüléket.

2. A ventilátort a távirányítóval (26) vagy a kezelőpanel gombjaival (25) vezérelheti.

3. A készülék bekapcsolásához nyomja meg az „A” gombot. Első indításkor a ventilátor alacsony fordulatszámon működik.

4. Az „A” gomb ismételt megnyomásával válasszon a ventilátor alacsony, közepes és gyors légáramlási sebessége közül a távirányítón, vagy nyomja meg ismételten az „A1” ikont a kezelőpanelen. 5. A ventilátor balra és jobbra fog lendülni, miután megnyomta a „B” gombot, hogy bekapcsolja a rezgési módot a távirányítón. Nyomja meg újra az oszcillációs mód leállításához. Az oszcillációs üzemmód be- vagy kikapcsolásához nyomja meg többször a „B” ikont. 6. Nyomja meg a távirányító „C” gombját vagy a vezérlőpanelen található megfelelő ikont (C1 vagy C2 vagy C3) a 3 szél mód közül a normál szél, a természetes szél, az alvó szél mód kiválasztásához: A normál szél üzemmód (C1) azt jelenti, hogy a ventilátor a ventilátor kiválasztott légáramlási sebességének megfelelően működik: alacsony, közepes vagy gyors. A természetes szél mód (C2) azt jelenti, hogy a szél sebessége változik a természetes szél utánzása céljából: - alacsony sebességnél a szélenergia 5 másodpercenként alacsony, és 5 másodpercenként leáll, - közepes sebességgel a szél ismétlődő ciklusokban működik. Egy ciklus a szélenergia 5 másodpercenként változó: alacsony / leállás / alacsony / közepes / közepes / alacsony / leállás / alacsony / leállítás / alacsony / közepes / alacsony / megállás, -gyors sebességgel a szél ismétlődő ciklusokban működik. Egy ciklus a szélenergia 5 másodpercenként változó: alacsony / leállítás / alacsony / közepes / gyors / közepes / alacsony / leállítás / alacsony / leállítás / alacsony / leállítás / alacsony / leállítás / alacsony / közepes / gyors. Az alvó szél mód (C3) a természetes szél üzemmóddal megegyező ciklusokban történő működést jelenti, de a sebesség fél óránként30 A környezet védelme érdekében kérjük külön karton dobozok és műanyag zsákokat és dobja őket a megfelelő hulladék közé. Használt készüléket kell eljuttatni a kijelölt gyűjtőhelyekre miatt veszélyes elemek alkatrészeket, amelyek hatással lehetnek a környezetre. Ne dobja a készüléket a közös szemétkosárba. SUOMI

vajaamieliset tai laitteen käyttöön perehtymättömät henkilöt ainoastaan heidän turvallisuudestaan vastaavan henkilön valvonnassa tai mikäli he ovat saaneet opastusta laitteen turvallisesta käytöstä ja ovat tietoisia mahdollisista siihen liittyvistä käyttövaaroista. Lapset eivät saa leikkiä laitteella. Lapset eivät saa puhdistaa tai käsitellä laitetta, paitsi jos A berendezés II. szigetelési osztály szerint készült, nem igényel földelést. A berendezés megfelel a következő direktíváknak: Kisfeszültségű elektromos berendezések (LVD) Elektromágneses kompatibilitás (EMC) A termék CE jelzéssel van jelölve az adattáblán egy lépéssel csökken. . Például, ha az eszköz jelenleg nagy sebességgel működik, akkor fél óra késéssel, közepes sebességgel, 1 órával később pedig alacsony sebességgel, végül alacsony sebességgel folytatja a műveletet. 7. Az időzítő beállításainak módosításához nyomja meg többször a „D” gombot. Az idő 1 órás lépésekben növekszik, és összesen 12 időlépéssel rendelkezik. Az időzítő maximális beállítása 12 óra. Ne nyomja meg a „D” gombot, ha a ventilátorát korlátlan ideig szeretné működtetni - az időzítő jelzőfényei nem gyulladnak ki, ha nem nyomják meg az időzítő gombot. 8. A készülék távirányítóval (26) történő működtetéséhez vegye figyelembe, hogy a távirányító (26) érzékelőjének a ventilátor vevőjére (27) kell mutatnia a megfelelő működéshez. A távvezérlő (26) és a vevő (27) közötti távolság nem lehet több, mint 6 méter és 30 fokos sugár a ventilátortól balra-jobbra. 9. A készülék kikapcsolásához nyomja meg az „E” gombot a távirányítón, vagy nyomja meg az „A” ikont a kezelőpanelen (25). Az eszköz használatához a mellékelt távvezérlővel (26) húzza meg a fedelet, és helyezzen 2 x AAA (1,5 V) lítium elemet az elemtartóba. FONTOS: Az akkumulátoron található + és - szimbólumoknak meg kell egyezniük az elemkamrában található azonos jelöléssel. A távirányító használatának megkezdéséhez szorosan csukja be az elemtartó rekeszt (26).

TISZTÍTÁS ÉS KARBANTARTÁS

Ne engedje, hogy a ventilátor motor része vagy bármely gombja nedves legyen.

1. Tisztítás előtt húzza ki a csatlakozót az elektromos aljzatból.

2. A ventilátor lapátjainak porának eltávolításához távolítsa el az elülső védelmet. Távolítsa el a ventilátorlapátot a rotor tengelyéről, törölje le nedves ruhával, majd törölje szárazra.

3. A motoregység tisztításához óvatosan törölje le nedves ruhával, tisztítószerek nélkül. Törölje szárazra.

4. Tárolja a ventilátort száraz helyen.

Műszaki adatok: Teljesítmény 70W Teljesítmény max .: 190W Feszültség 220-240V ~ 50Hz Átmérője 18 ’/ 45cm 80 ° -os vízszintes rezgés (40 ° balra és 40 ° jobbra) Állítható szög 30 ° (25 ° felfelé és 5 ° lefelé) Levegőáram 53m3 / perc. Zajszint 67dB A termék méretei: 49,5 x 40 x 130 cm Akkumulátor a távirányítóhoz: 2 x AAA (nem tartozék)31 he ovat vähintään 8-vuotiaita ja tekevät sitä valvonnassa.
