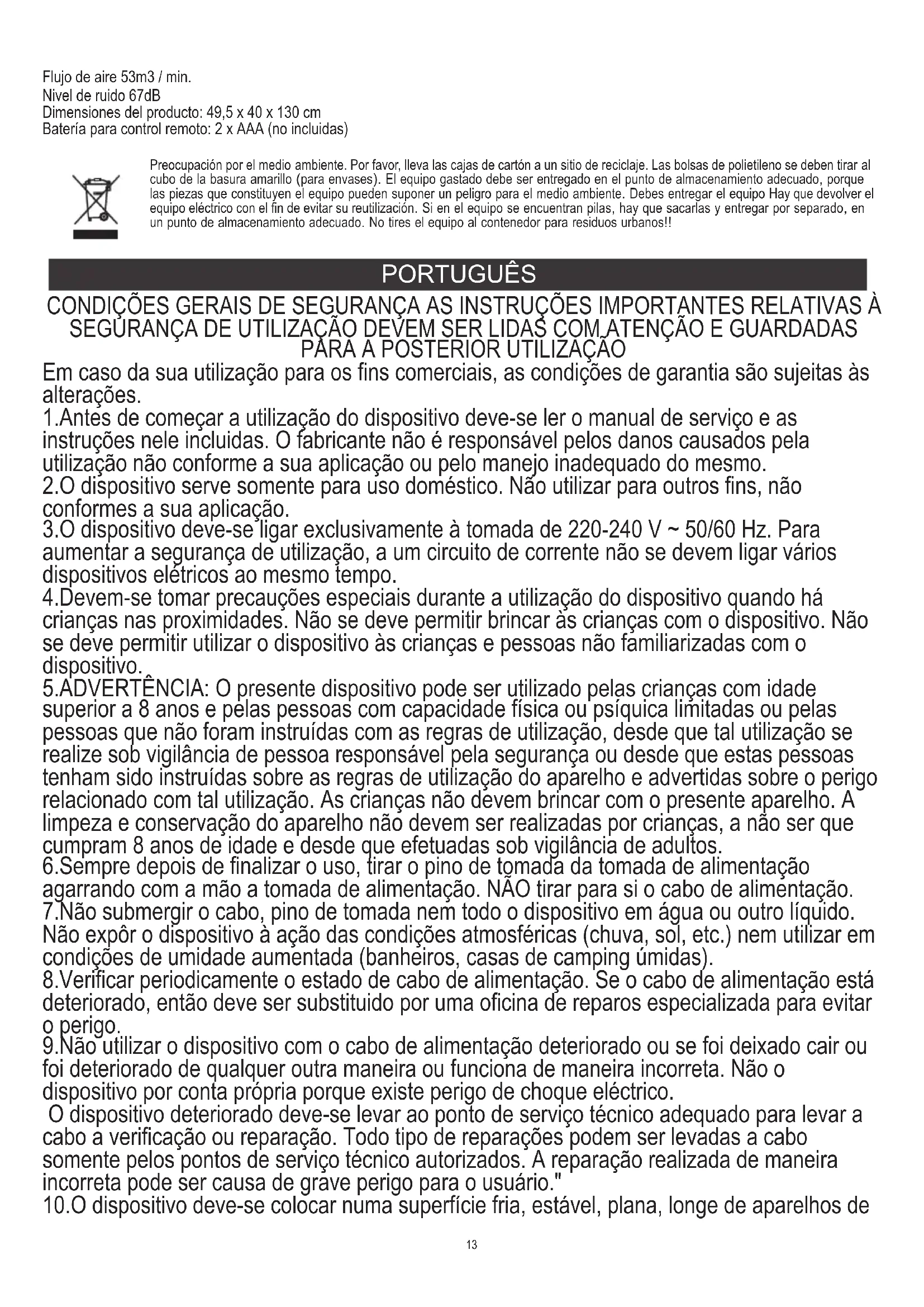

MANUAL DE UTILIZADOR GL 7325 Gerlach
PARA A POSTERIOR UTILIZAÇÃO
Em caso da sua utilização para os fins comerciais, as condições de garantia são sujeitas às alterações. 1.Antes de começar a utilização do dispositivo deve-se ler o manual de serviço e as instruções nele incluidas. O fabricante não é responsável pelos danos causados pela utilização não conforme a sua aplicação ou pelo manejo inadequado do mesmo. 2.O dispositivo serve somente para uso doméstico. Não utilizar para outros fins, não conformes a sua aplicação. 3.O dispositivo deve-se ligar exclusivamente à tomada de 220-240 V ~ 50/60 Hz. Para aumentar a segurança de utilização, a um circuito de corrente não se devem ligar vários dispositivos elétricos ao mesmo tempo. 4.Devem-se tomar precauções especiais durante a utilização do dispositivo quando há crianças nas proximidades. Não se deve permitir brincar às crianças com o dispositivo. Não se deve permitir utilizar o dispositivo às crianças e pessoas não familiarizadas com o dispositivo. 5.ADVERTÊNCIA: O presente dispositivo pode ser utilizado pelas crianças com idade superior a 8 anos e pelas pessoas com capacidade física ou psíquica limitadas ou pelas pessoas que não foram instruídas com as regras de utilização, desde que tal utilização se realize sob vigilância de pessoa responsável pela segurança ou desde que estas pessoas tenham sido instruídas sobre as regras de utilização do aparelho e advertidas sobre o perigo relacionado com tal utilização. As crianças não devem brincar com o presente aparelho. A limpeza e conservação do aparelho não devem ser realizadas por crianças, a não ser que cumpram 8 anos de idade e desde que efetuadas sob vigilância de adultos. 6.Sempre depois de finalizar o uso, tirar o pino de tomada da tomada de alimentação agarrando com a mão a tomada de alimentação. NÃO tirar para si o cabo de alimentação. 7.Não submergir o cabo, pino de tomada nem todo o dispositivo em água ou outro líquido. Não expôr o dispositivo à ação das condições atmosféricas (chuva, sol, etc.) nem utilizar em condições de umidade aumentada (banheiros, casas de camping úmidas). 8.Verificar periodicamente o estado de cabo de alimentação. Se o cabo de alimentação está deteriorado, então deve ser substituido por uma oficina de reparos especializada para evitar o perigo. 9.Não utilizar o dispositivo com o cabo de alimentação deteriorado ou se foi deixado cair ou foi deteriorado de qualquer outra maneira ou funciona de maneira incorreta. Não o dispositivo por conta própria porque existe perigo de choque eléctrico. O dispositivo deteriorado deve-se levar ao ponto de serviço técnico adequado para levar a cabo a verificação ou reparação. Todo tipo de reparações podem ser levadas a cabo somente pelos pontos de serviço técnico autorizados. A reparação realizada de maneira incorreta pode ser causa de grave perigo para o usuário." 10.O dispositivo deve-se colocar numa superfície fria, estável, plana, longe de aparelhos de Flujo de aire 53m3 / min. Nivel de ruido 67dB Dimensiones del producto: 49,5 x 40 x 130 cm Batería para control remoto: 2 x AAA (no incluidas)14 cozinha que se esquentam como: cozinha elétrica, queimador a gas, etc. 11.Não utilizar o dispositivo perto de materiais inflamáveis. 12.O cabo de alimentação não pode pender da borda da mesa ou tocar superfícies quentes. 13.Não deixar sem supervisão o dispositivo ligado à tomada. 14.Para garantir a proteção adicional, recomenda-se instalar no circuito eléctrico um disjuntor diferencial (RCD) destinado à corrente nominal inferior a 30 mA. Neste âmbito é recomendável perguntar um electricista.
15. Não se pode deixar que o motor do aparelho fique molhado.
16. Usar apenas as peças de montagem fornecidas com o ventilador.
17. O aparelho só pode ser ligado depois de completamente montado. O aparelho
montado parcialmente não garante um uso seguro e um funcionamento correto. ATENÇÃO: NÃO LIGUE O APARELHO SEM SER MONTADA A PROTEÇÃO FRONTAL E TRASEIRA.
18. O ventilador deve ser colocado afastado de cortinas e outros objetos que podem ser
apanhados pelo aparelho em operação.
19. Não se pode colocar qualquer objeto na proteção do ventilador. Tal ação pode levar às
lesões corporais ou à danificação do aparelho. Descrição do produto: Ventilador de suporte - Figura A
1. Placa central 2. Grade frontal
3. Gancho 4. Grampo de fixação
5. Tampa de travamento 6. Lâmina do ventilador
7. Porca de fixação da grade traseira 8. Grade traseira
13. Parafuso de fixação da carcaça do motor 14. Ajuste da inclinação
15. Invólucro do interruptor 16. Botão de ajuste
21. Peso de equilíbrio 22. Arruela de fixação
23. Parafuso e porca da grade 24. Parafuso de fixação em forma de "J”
ANTES DA PRIMEIRA UTILIZAÇÃO - Modo de montagem 1. Insira o tubo de suporte (19) na base (20) e coloque o peso de equilíbrio (21) e a arruela de fixação (22) sob a base (20) e fixe firmemente girando no sentido horário o parafuso de fixação (24). 2. Para ajustar a altura, afrouxe o parafuso de ajuste de altura (18). Deslize o tubo interno (17) até a altura desejada e aperte novamente.
3. Afrouxe o botão de ajuste (16) girando-o no sentido anti-horário.
4. Deslize o invólucro da chave (15) para baixo sobre o tubo interno (17) até que entre em contato com o batente interno e aperte com o botão de ajuste (16).
5. Desaparafuse a porca de fixação da grelha traseira (7) da carcaça do motor (12) rodando-a no sentido anti-horário.
6. Monte a grade traseira (8) na carcaça do motor (12) combinando os três orifícios na grade traseira (8) com os três pinos redondos (11) na frente da carcaça do motor (12). 7. Empurre firmemente até que os pinos se projetem através dos orifícios e prenda a grade traseira (8) à carcaça do motor (12) com a porca de fixação da grade traseira (7).
8. Remova o tubo de proteção do eixo do motor (9).
9. Insira a pá do ventilador (6) no eixo do motor (9). Alinhe as ranhuras na parte traseira da pá do ventilador (6) com o pino do eixo (10). Pressione firmemente até que a pá do ventilador (6) engate no pino do eixo (10).
10. Prenda a pá do ventilador (6) com a tampa de travamento (5), girando no sentido anti-horário para apertar.
11. Teste a operação da pá do ventilador (6) girando-a com a mão. Não deve haver atrito com a porca de fixação da grade traseira (7). Se a pá do ventilador (6) não funcionar livremente, desmonte e repita o procedimento.
12. Remova a película protetora da tampa central (1)
13. Abra os clipes de fixação (4) em torno da grade frontal (2) e afrouxe o parafuso e a porca da grade (23) na parte inferior da grade frontal (2).
14. Posicione o gancho (3) na parte superior da grade traseira (8).
15. Empurre o gancho (3) para baixo e pressione a borda da grade frontal (2) contra a grade traseira (8). Feche todos os clipes em torno da grade e aperte o parafuso e a porca da grade (23). USAR
1. Conecte o dispositivo.
2. Você pode controlar seu ventilador com o controle remoto (26) ou com os botões no painel de controle (25).
3. Pressione o botão “A” para ligar o dispositivo. Na primeira inicialização, o ventilador funcionará em baixa velocidade. 4. Pressione o botão “A” repetidamente para escolher entre a velocidade de fluxo de ar do ventilador baixa, média e rápida no controle remoto ou pressione repetidamente o ícone ”A1” no painel de controle. 5. O ventilador irá oscilar para a esquerda e direita após pressionar o botão “B” para ligar o modo de oscilação no controle remoto.15 Protecção do meio ambiente. Rogamos, os embalagens de cartão destinem-se para papéis velhos. Os sacos de polietileno (PE) devem-se colocar em contenedores para material plástico. O dispositivo usado deve-se levar a um ponto de armazenamento adequado porque os componentes perigosos que ficam dentro do dispositivo podem ser perigosos para o meio ambiente. O dispositivo elétrico deve-se entregar de modo que se reduza a sua nova utilização e uso. Se no dispositivo há pilhas, devem-se tirar e levar a um ponto de armazenamento em separado. Não colocar o dispositivo em contenedores para resíduos municipais!! LIETUVIŲ BENDROSIOS SAUGOS SĄLYGOS SVARBIAS SAUGAUS NAUDOJIMO INSTRUKCIJAS BŪTINA ATIDŽIAI PERSKAITYTI IR IŠSAUGOTI ATEIČIAI Jeigu prietaisas naudojama komerciniais tikslais, taikomos kitokios garantijos sąlygos. 1.Prieš pradedant naudoti prietaisą būtina perskaityti naudojimo instrukciją ir vadovautis joje pateikiamais nurodymais. Gamintojas neatsako už žalą, padarytą naudojant prietaisą ne pagal jo paskirti ar netinkamai jį naudojant. 2.Prietaisas skirtas naudoti tik namų ūkyje. Nenaudoti kitiems tikslams, neatitinkantiems jo paskirties. 3.Prietaisą galima jungti tik į 220-240 V ~ 50/60 Hz. Naudojimo saugai padidinti į vieną srovės grandinę vienu metu nejungti kelių elektros prietaisų. 4.Būtina imtis ypatingo atsargumo naudojantis prietaisu, kai šalia yra vaikų. Neleisti vaikams žaisti su prietaisu. Neleisti vaikams ar prietaiso neišmanantiems asmenims juo naudotis. Pressione-o novamente para parar o modo de oscilação. Para ligar ou desligar o modo de oscilação no painel de controle pressione repetidamente o ícone “B”. 6. Pressione o botão "C" no controle remoto ou ícone adequado (C1 ou C2 ou C3) no painel de controle para selecionar um dos 3 modos de vento, nomeadamente modo de vento normal, modo de vento natural, modo de vento adormecido: Modo de vento normal (C1) significa que o ventilador opera de acordo com a velocidade de fluxo de ar do ventilador selecionada: velocidade baixa ou média ou rápida. O modo de vento natural (C2) significa que a velocidade do vento está mudando para imitar o vento natural: - em baixa velocidade, a energia eólica diminui a cada 5 segundos e pára a cada 5 segundos, -a velocidade média o vento está trabalhando em ciclos repetidos. Um ciclo é a energia eólica mudando a cada 5 segundos: baixo / parar / baixo / médio / médio / baixo / parar / baixo / parar / baixo / médio / baixo / parar, - em alta velocidade, o vento está trabalhando em ciclos repetidos. Um ciclo é a energia do vento mudando a cada 5 segundos: baixo / parar / baixo / médio / rápido / médio / baixo / parar / baixo / parar / baixo / parar / baixo / parar / baixo / médio / rápido. O modo de suspensão de vento (C3) significa operação em ciclos iguais ao modo de vento natural, mas a velocidade diminuirá um passo a cada meia hora. . Por exemplo, se o dispositivo atualmente opera em velocidade rápida, depois com meia hora de atraso, ele operará em velocidade média e 1 hora depois, ele operará em velocidade baixa, finalmente continuará a operação em baixa velocidade.
7. Pressione o botão “D” repetidamente para alterar a configuração do temporizador. O tempo aumenta em incrementos de 1
hora e tem 12 etapas de tempo no total. A configuração máxima do temporizador é de 12 horas. Não pressione o botão ”D” se quiser manter o ventilador funcionando indefinidamente - as lâmpadas indicadoras do temporizador não acenderão se o botão do temporizador não for pressionado. 8. Para operar o aparelho por meio do controle remoto (26), observe que o sensor do controle remoto (26) deve estar apontado para o receptor do ventilador (27) para funcionar corretamente. A distância entre o controle remoto (26) e o receptor (27) não deve ser superior a 6 metros e um raio de 30 graus da esquerda para a direita do ventilador. 9. Para desligar o aparelho pressione o botão “E” no controle remoto ou pressione o ícone “A” no painel de controle (25). Para utilizar o aparelho com o controle remoto (26) fornecido, puxe a tampa e insira 2 pilhas de lítio AAA (1,5V) no compartimento da pilha. IMPORTANTE: Os símbolos + e - na bateria devem corresponder à mesma marcação no compartimento da bateria. Feche bem o compartimento da bateria para começar a usar o Controle Remoto (26).
LIMPEZA E MANUTENÇÃO
Não permita que a parte do motor do ventilador ou qualquer botão seja molhado.
1. Antes de limpar, retire a ficha da tomada elétrica.
2. Para limpar a poeira das pás do ventilador, remova a proteção frontal. Remova a pá do ventilador do eixo do rotor, limpe com um pano úmido e seque.
