GEBRUIKSAANWIJZING GL 7923 Gerlach

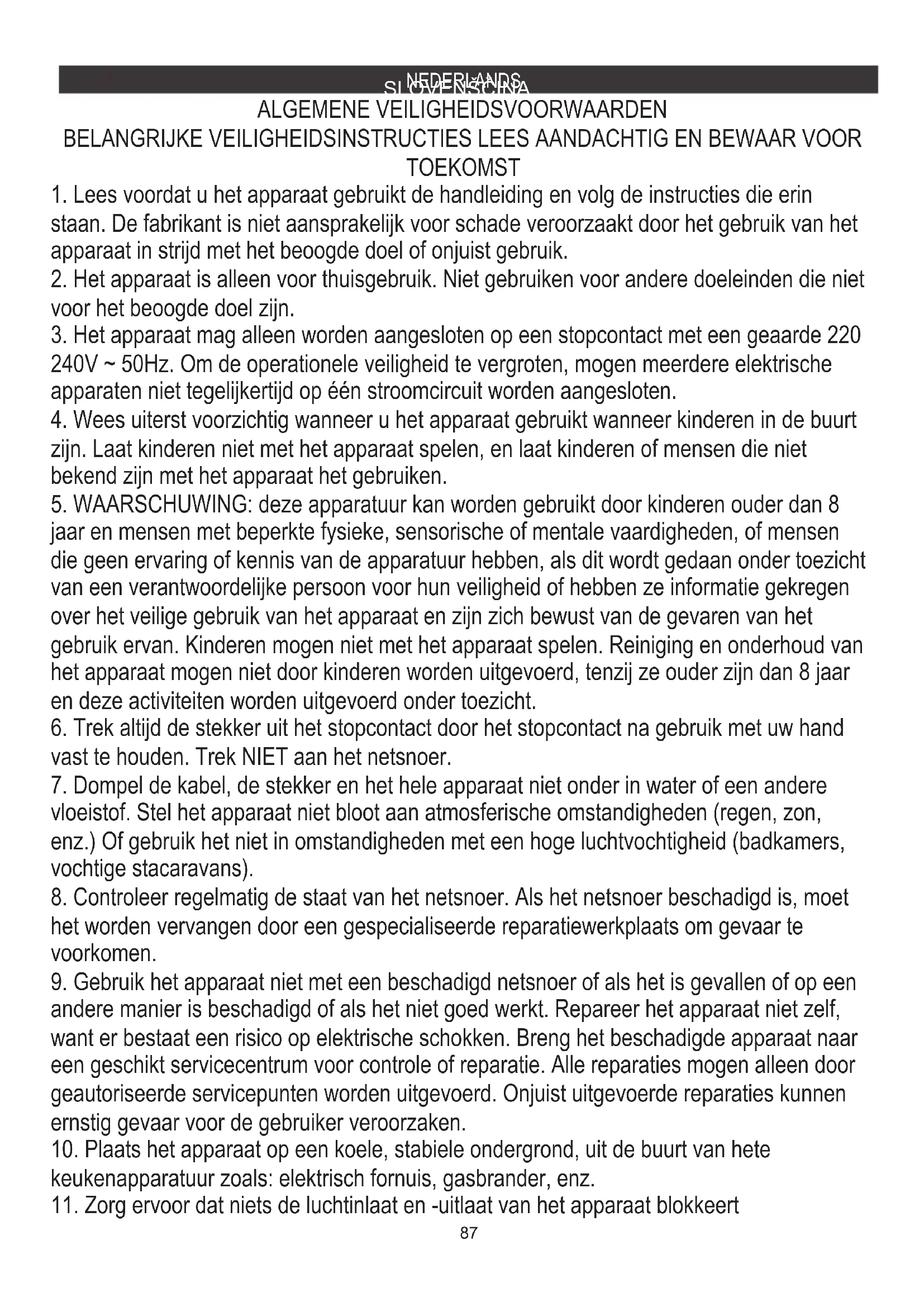

1. Lees voordat u het apparaat gebruikt de handleiding en volg de instructies die erin

staan. De fabrikant is niet aansprakelijk voor schade veroorzaakt door het gebruik van het apparaat in strijd met het beoogde doel of onjuist gebruik.

2. Het apparaat is alleen voor thuisgebruik. Niet gebruiken voor andere doeleinden die niet

voor het beoogde doel zijn.

3. Het apparaat mag alleen worden aangesloten op een stopcontact met een geaarde 220

240V ~ 50Hz. Om de operationele veiligheid te vergroten, mogen meerdere elektrische apparaten niet tegelijkertijd op één stroomcircuit worden aangesloten.

4. Wees uiterst voorzichtig wanneer u het apparaat gebruikt wanneer kinderen in de buurt

zijn. Laat kinderen niet met het apparaat spelen, en laat kinderen of mensen die niet bekend zijn met het apparaat het gebruiken.

5. WAARSCHUWING: deze apparatuur kan worden gebruikt door kinderen ouder dan 8

jaar en mensen met beperkte fysieke, sensorische of mentale vaardigheden, of mensen die geen ervaring of kennis van de apparatuur hebben, als dit wordt gedaan onder toezicht van een verantwoordelijke persoon voor hun veiligheid of hebben ze informatie gekregen over het veilige gebruik van het apparaat en zijn zich bewust van de gevaren van het gebruik ervan. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud van het apparaat mogen niet door kinderen worden uitgevoerd, tenzij ze ouder zijn dan 8 jaar en deze activiteiten worden uitgevoerd onder toezicht.

6. Trek altijd de stekker uit het stopcontact door het stopcontact na gebruik met uw hand

vast te houden. Trek NIET aan het netsnoer.

7. Dompel de kabel, de stekker en het hele apparaat niet onder in water of een andere

vloeistof. Stel het apparaat niet bloot aan atmosferische omstandigheden (regen, zon, enz.) Of gebruik het niet in omstandigheden met een hoge luchtvochtigheid (badkamers, vochtige stacaravans).

8. Controleer regelmatig de staat van het netsnoer. Als het netsnoer beschadigd is, moet

het worden vervangen door een gespecialiseerde reparatiewerkplaats om gevaar te voorkomen.

9. Gebruik het apparaat niet met een beschadigd netsnoer of als het is gevallen of op een

andere manier is beschadigd of als het niet goed werkt. Repareer het apparaat niet zelf, want er bestaat een risico op elektrische schokken. Breng het beschadigde apparaat naar een geschikt servicecentrum voor controle of reparatie. Alle reparaties mogen alleen door geautoriseerde servicepunten worden uitgevoerd. Onjuist uitgevoerde reparaties kunnen ernstig gevaar voor de gebruiker veroorzaken.

10. Plaats het apparaat op een koele, stabiele ondergrond, uit de buurt van hete

keukenapparatuur zoals: elektrisch fornuis, gasbrander, enz.

11. Zorg ervoor dat niets de luchtinlaat en -uitlaat van het apparaat blokkeert88

12. Gebruik het apparaat alleen op een vlakke ondergrond om te voorkomen dat

condensatie naar buiten komt

13. Voor extra bescherming is het raadzaam om een aardlekschakelaar (RCD) in het

elektrisch circuit te installeren met een nominale reststroom van niet meer dan 30 mA. Vraag hierom een elektricien.

14. Reinig het luchtfilter regelmatig. De frequentie van schoonmaken hangt af van de

reinheid van de lucht.

15. Wacht na het uitschakelen van de machine minstens 5 minuten voordat u hem weer

16. Gebruik het apparaat niet op zonnige plaatsen. Wanneer het apparaat oververhit raakt,

schakelt de oververhittingsbeveiliging het apparaat in.

17. Voor een effectieve koeling moet een afstand van minimaal 50 cm worden

aangehouden tussen de zijwanden van het apparaat en de muur of meubels of gordijnen.

18. Vanwege de beperkte prestaties van het apparaat wordt de doeltemperatuur mogelijk

niet bereikt als het verschil tussen de doeltemperatuur en de omgevingstemperatuur te groot is.

19. Neem de volgende basisvoorzorgsmaatregelen in acht om het risico op brand,

elektrische schokken of letsel bij het gebruik van de airconditioner te verminderen: a) Sluit aan op een geaard stopcontact met 3 pinnen. b) Verwijder de aardingspen niet. c) Gebruik de adapter niet. d) Gebruik geen verlengsnoer. e) Koppel de airconditioner los voordat u onderhoud uitvoert. f) Gebruik twee of meer mensen om de airconditioner te verplaatsen en te installeren.

20. Gebruik geen andere middelen dan het door de fabrikant aanbevolen ontdooiings- of

21. Het apparaat moet worden opgeslagen in een ruimte zonder constant werkende

ontstekingsbronnen, bijvoorbeeld: open vuur, gastoestellen of elektrische kachels.

VOOR HET EERSTE GEBRUIK

Zorg er bij het verplaatsen van het apparaat voor dat het rechtop staat. Houd de airconditioner vóór gebruik minimaal 2 uur rechtop. Apparaatbeschrijving - LOKALE AIRCONDITIONER GL7923 - Afbeelding A

1. Bedieningspaneel 2. Uitlaat voor koude lucht

3. Afstandsbediening (afbeelding E) 4. Handgreep

5. Luchtinlaten 6. Luchtuitlaatpijp

7. Uitlaatconnector 8. Afvoergat met rubberen dop (afbeelding F)

9. Raamuitlaat adapter 10. Connector van luchtuitlaatpijp

11. Filterframe 12. Nylon filter

Beschrijving van het bedieningspaneel - Afbeelding D. A. Aan / uit-knop C. Knop Temperatuur omlaag / timer omlaag in koelmodus D. Knop temperatuur omhoog / timer omhoog in koelmodus E. Slaapmodel knop F. Knop ventilatormodus G. Timer-knop89 H. Automatische luchtoscillatieknop

J. Koelmodusknop K. Ontvochtigingsknop L. Knop voor lage ventilatorsnelheid M. Knop voor snelle ventilatorsnelheid N. Indicatielampje water vol Afstandsbediening - Afbeelding E A. Aan / uit-knop B. Modusselectieknop C. Knop temperatuur / timer omlaag D. Knop temperatuur / timer omhoog E. Slaapstandknop F. Keuzeknop ventilatorsnelheid G. Timer-knop H. Luchtoscillatieknop BEDIENINGSPANEEL handmatige bediening - afbeelding D Wanneer het voor de eerste keer wordt ingeschakeld, zal de zoemer gaan en gaat het apparaat in de stand-bystatus. Druk op knop "A" om het apparaat in en uit te schakelen, de zoemer zal één keer het signaal afspelen. MODUS SELECTIE bij handmatige bediening van het bedieningspaneel - Wanneer het apparaat is ingeschakeld, kiest u de gewenste modus tussen koelmodus, ventilatormodus of ontvochtigingsmodus, zoals hieronder: Koelmodus - - Druk op knop "J" om de koelmodus te selecteren, druk vervolgens op de knop "L" om de knop voor de langzame ventilatorsnelheid te krijgen of druk op de knop "M" om de knop voor de snelle ventilatorsnelheid te krijgen. Druk vervolgens op knop “C” of “D” om de gewenste temperatuur in te stellen van 16 ℃ tot 31 ℃, knoppen zijn niet beschikbaar in de ventilator- of ontvochtigingsmodus. Ventilator modus - - Druk op knop "F" om de ventilatormodus te selecteren, het LCD-scherm zal "FA" tonen, druk vervolgens op de knop "L" om de knop voor de langzame ventilatorsnelheid te krijgen of druk op de knop "M" om de knop voor de snelle ventilatorsnelheid te krijgen. Tijdens de werking van de ventilatormodus kunnen de temperatuur- en slaapfuncties niet worden ingesteld. Ontvochtigingsmodus - - Druk op knop "K" om de ontvochtigingsmodus te selecteren, het LCD-scherm toont "dh". In de ontvochtigingsmodus kan de slaapmodus niet worden ingesteld en wordt de ventilatorsnelheid automatisch vastgezet op een lage ventilatorsnelheid en kan deze niet worden gewijzigd. Om de ontvochtigingsmodus uit te schakelen, selecteert u een andere bedrijfsmodus: koelen of ventileren. Timer instellen - - Als het apparaat niet werkt, druk op knop "G", het LCD-scherm knippert, druk op de knop "C" of "D" om het aantal uren in te stellen nadat het apparaat zal beginnen te werken. Het LCD-scherm stopt met knipperen en het timerpictogram wordt verlicht. - Wanneer het apparaat werkt, druk op knop "G", het LCD-scherm knippert, druk op de knop "C" of "D" om het aantal uren in te stellen dat moet verstrijken voordat het apparaat automatisch wordt uitgeschakeld. Het LCD-scherm stopt met knipperen, het timerpictogram wordt verlicht, het LCD-scherm geeft aan dat nodig is om de temperatuur te bereiken. Dit is een vertraagde startfunctie. Het bereik van de timer kan worden ingesteld op elk uur van 1 tot 24 uur. Slaapstand - - Druk eerst op knop "J" om te koelen, druk vervolgens op knop "E" om de slaapmodus in te schakelen, daarna werkt het apparaat op het energiebesparende en stille type. - Druk vervolgens op knop "C" of "D" om de gewenste temperatuur in te stellen van 16 ℃ tot 31 ℃. - De slaapmodus wordt automatisch geprogrammeerd. Na het eerste bedrijfsuur stijgt de temperatuur met 1 ℃, na het tweede bedrijfsuur stijgt de temperatuur met nog eens 1 ℃ en blijft dan op hetzelfde niveau. - Druk nogmaals op knop "E" om de slaapmodus te annuleren. OPMERKING: Slaapmodus is niet beschikbaar in de ontvochtigings- en ventilatormodi. Water vol - Het indicatielampje "N" voor vol water gaat branden en de zoemer klinkt gedurende enkele seconden, waarna de compressor stopt met werken wanneer het waterreservoir van het binnenste apparaat vol is.90 Automatische luchtoscillatiefunctie - Druk op een luchtoscillatieknop (H), nadat het apparaat is ingeschakeld, wordt de automatische luchtoscillatiefunctie ingeschakeld, de jaloezie zal continu naar links en rechts zwaaien; door nogmaals op de knop te drukken stopt de beweging en blijft de lamel in die positie. De straal van horizontale luchtoscillatie is 30 graden naar links en 30 graden naar rechts vanaf de middelste verticaal. AFSTANDSBEDIENING - afbeelding E De afstandsbediening zendt signalen naar het systeem. Knop "A" - het apparaat wordt gestart wanneer het wordt geactiveerd of wordt gestopt als u nogmaals op deze knop drukt. Knop "B" - druk erop om de werkingsmodus te selecteren: koelmodus → droogmodus → ventilatormodus. Knop "C" / "D" - indrukken om de bedrijfstijd in te stellen van 1 tot 24 uur of de gewenste kamertemperatuur van 15 tot 31 ° C wanneer de koelmodus is ingeschakeld. Knop "E" - druk erop om de slaapmodus in te stellen of te annuleren. Knop "F" - druk erop om de ventilatorsnelheid in volgorde te selecteren: langzame / snelle windsnelheid. Knop "G" - druk erop om de timer in te stellen of te annuleren. Knop "H" - indrukken om de automatische luchtoscillatiefunctie in te stellen of te annuleren. BESCHERMINGSMIDDELEN 1.Compressorbeveiliging: drie minuten later na het inschakelen / herstarten begint de compressor te draaien. 2.Overloopbeveiligingsfunctie: wanneer het indicatielampje "N" voor vol water gaat branden en de zoemer gedurende enkele seconden alarmeert, wordt het apparaat automatisch uitgeschakeld. In dat geval moet u het water afvoeren (details zie Afvoerinstructies aan het einde van dit hoofdstuk). Nadat het water is geleegd, gaat het apparaat in de stand-bystatus. 3. Vorstbeschermingsfunctie: in koelmodus, als de temperatuur van de EVA-pijpsensor te laag is, gaat het apparaat automatisch naar de beschermingsstatus. Wanneer de temperatuur van de EVA-pijpsensor tot een bepaalde temperatuur stijgt, kan deze automatisch terugkeren naar de normale werking. AFVOER INSTRUCTIES: Dit apparaat is uitgerust met een automatisch waterverdampingssysteem. De gecondenseerde watercyclus zal de condensor afkoelen, wat niet alleen de koelefficiëntie verbetert, maar ook energie bespaart. 1. Als de binnenste watertank vol is, gaat het indicatielampje "N" voor water vol branden, gaat het apparaat in de stand-bymodus, klinkt de zoemer, stopt de compressor en zijn alle knoppen ongeldig totdat het apparaat weer normaal is geworden, na waterafvoer.

2. Schakel het apparaat uit.

3. Maak een platte bak klaar (niet inbegrepen om in te stellen) om het water af te voeren. Zoek het onder het afvoergat (8)

3. Verwijder de rubberen dop van het afvoergat (8) - afbeelding F.

4. Tijdens het draineren kan het lichaam iets naar achteren worden gekanteld.

5. Sluit de rubberen dop (8) nadat er geen water meer uitkomt.

6. Start het apparaat opnieuw op, het apparaat zal normaal werken.

REINIGING & ONDERHOUD Reiniging: schakel voor reiniging en onderhoud het apparaat uit en trek de stekker uit het stopcontact. a) Behuizing schoonmaken Maak het oppervlak van het apparaat schoon met een natte, zachte doek. Gebruik geen chemicaliën, zoals benzeen, alcohol, benzine, anders raakt het oppervlak van het apparaat beschadigd of wordt zelfs het hele apparaat beschadigd. b) Reiniging van net nylon filters Als het nylon filter (12) verstopt is met stof, is de effectiviteit van het apparaat verminderd; zorg ervoor dat u het filter eens in de twee weken reinigt. - Druk de vergrendeling van het filterframe (11) van buitenaf met de handen naar beneden en trek naar u toe om het filterframe (11) te verwijderen. - Maak het bovenste en onderste filterframe (11) schoon nadat u beide nylon filters (12) uit het filterframe (11) hebt verwijderd. - afbeelding

- Leg het nylon filter (11) in warm water met een neutraal reinigingsmiddel (ongeveer 40 ℃ / 104 ℉) en laat het in de schaduw drogen na het schoonspoelen. OPSLAG Ga als volgt te werk als het apparaat lange tijd niet zal worden gebruikt: 1.Trek de aftapplug (8) eruit om het water weg te laten lopen. 2.Laat het apparaat 2 uur in de ventilatormodus draaien om de binnenkant van het apparaat uit te drogen.

3. Schakel het apparaat uit en trek de stekker uit het stopcontact.

4. Maak de filters schoon en droog, en installeer ze opnieuw.

5.Trek de uitlaatpijp uit om hem veilig te bewaren.

6. doe het apparaat in een plastic zak en plaats het op een droge plaats.

7.Verwijder de batterijen van de afstandsbediening en bewaar ze goed. Bewaar het apparaat en alle apparaatcomponenten op een droge plaats.91 Let op, brandgevaar. NIET doorboren of verbranden. Houd er rekening mee dat het koelmiddel mogelijk geen geur bevat. PROBLEEMOPLOSSEN Probleem I .: De airconditioning werkt niet. Reden 1: Er is geen elektriciteit. Schakel het dus in nadat u het op een stopcontact met elektriciteit hebt aangesloten. Reden 2: Het indicatielampje "N" voor vol water brandt. Dus laat het water weglopen. Probleem II .: Het apparaat wordt regelmatig automatisch opnieuw opgestart. Reden1: Direct zonlicht. Dus de gordijnen dicht. Reden 2: Deur en ramen staan open, veel warmtebronnen in de kamer. Dus sluit de deur en ramen, verwijder warmtebronnen. Reden 3: Filters zijn te vuil. Dus filters schoonmaken of vervangen. Reden 4: Luchtinlaat of luchtuitlaat is geblokkeerd. Dus verwijder blokkering. Probleem III .: veel lawaai Reden: het apparaat staat niet op een vlakke ondergrond. Plaats het apparaat dus op een vlakke en harde plaats om ruis te verminderen. Probleem IV .: Compressor werkt niet. Reden: Tijdvertragingsbeveiliging van de compressor is ingeschakeld. Wacht dus 3 minuten totdat de temperatuur is verlaagd en start het apparaat vervolgens opnieuw op. Opmerking: als zich abnormale situaties voordoen, schakel het apparaat dan uit en trek de stekker uit het stopcontact, en neem vervolgens contact op met de professionele service voor hulp. Repareer het apparaat niet zelf. Bij niet-gekwalificeerde reparatie vervalt de garantie. TECHNISCHE DATA: Koelcapaciteit bij BTU: 9000 BTU / uur Koelvermogen in watt: 2640W Energieverbruik (koelen) in watt: 1010 W Geluidsniveau: <= 65dB Luchtstroom: 350 m3 / uur Energieklasse: A Droogcapaciteit: 24 liter / 24 uur Koelmiddel: R290 210 gram We geven om het milieu. We vragen u om de kartonnen verpakkingen te storten bij het oud papier. Polyethyleen zakken (PE) storten in de container voor plastic . Versleten apparatuur afgeven bij het juiste verzamelpunkt, als in het apparatuur gevaarlijke elementen zitten kan dat een bedreiging zijn voor het milieu. Elektrisch apparatuur moet worden geretourneerd om het hergebruik te verminderen. Als in het apparatur batterijen ziiten, horen die verwijderd te worden en appart af te worden gegeven bij het juiste verzamelpunkt.
