MANUAL DE USUARIO GL 7923 Gerlach

1. Antes de usar el dispositivo, lea el manual de operación y siga las instrucciones

contenidas en él. El fabricante no se hace responsable de los daños causados por el uso del dispositivo contrario a su propósito previsto u operación incorrecta.

2. El dispositivo es solo para uso doméstico. No lo use para otros fines que no sean para

los fines previstos.

3. El dispositivo solo debe conectarse a un tomacorriente de CA con una conexión a tierra

de 220 240V ~ 50Hz. Para aumentar la seguridad operativa, no se deben conectar varios dispositivos eléctricos a un circuito de corriente al mismo tiempo.

4. Tenga mucho cuidado al usar el dispositivo cuando haya niños cerca. No permita que

los niños jueguen con el dispositivo, no permita que lo usen niños o personas que no estén familiarizadas con el dispositivo.

5. ADVERTENCIA: Este equipo puede ser utilizado por niños mayores de 8 años y

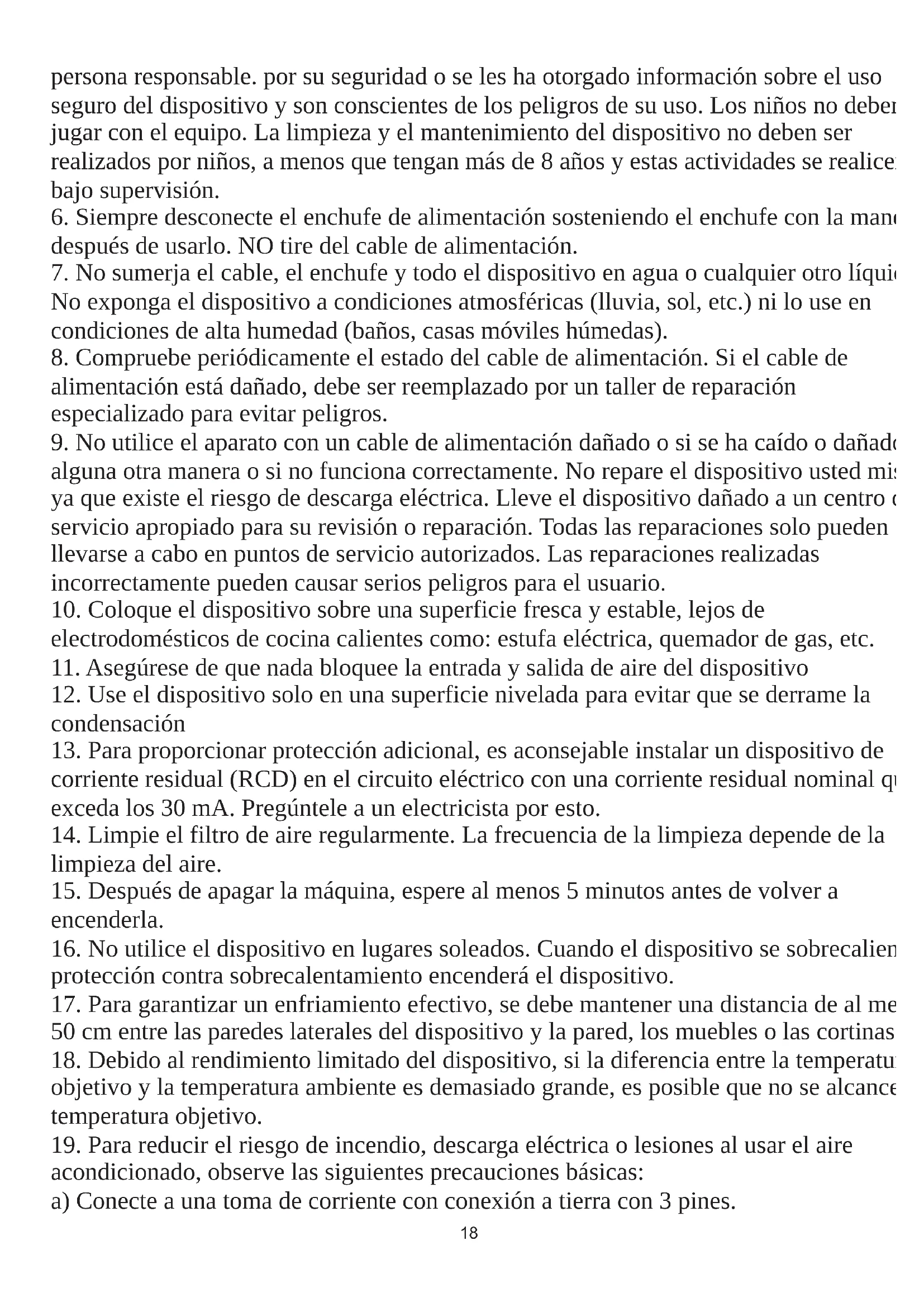

personas con capacidad física, sensorial o mental limitada, o personas que no tienen experiencia o conocimiento del equipo, si esto se hace bajo la supervisión de una18 persona responsable. por su seguridad o se les ha otorgado información sobre el uso seguro del dispositivo y son conscientes de los peligros de su uso. Los niños no deben jugar con el equipo. La limpieza y el mantenimiento del dispositivo no deben ser realizados por niños, a menos que tengan más de 8 años y estas actividades se realicen bajo supervisión.

6. Siempre desconecte el enchufe de alimentación sosteniendo el enchufe con la mano

después de usarlo. NO tire del cable de alimentación.

7. No sumerja el cable, el enchufe y todo el dispositivo en agua o cualquier otro líquido.

No exponga el dispositivo a condiciones atmosféricas (lluvia, sol, etc.) ni lo use en condiciones de alta humedad (baños, casas móviles húmedas).

8. Compruebe periódicamente el estado del cable de alimentación. Si el cable de

alimentación está dañado, debe ser reemplazado por un taller de reparación especializado para evitar peligros.

9. No utilice el aparato con un cable de alimentación dañado o si se ha caído o dañado de

alguna otra manera o si no funciona correctamente. No repare el dispositivo usted mismo, ya que existe el riesgo de descarga eléctrica. Lleve el dispositivo dañado a un centro de servicio apropiado para su revisión o reparación. Todas las reparaciones solo pueden llevarse a cabo en puntos de servicio autorizados. Las reparaciones realizadas incorrectamente pueden causar serios peligros para el usuario.

10. Coloque el dispositivo sobre una superficie fresca y estable, lejos de

electrodomésticos de cocina calientes como: estufa eléctrica, quemador de gas, etc.

11. Asegúrese de que nada bloquee la entrada y salida de aire del dispositivo

12. Use el dispositivo solo en una superficie nivelada para evitar que se derrame la

13. Para proporcionar protección adicional, es aconsejable instalar un dispositivo de

corriente residual (RCD) en el circuito eléctrico con una corriente residual nominal que no exceda los 30 mA. Pregúntele a un electricista por esto.

14. Limpie el filtro de aire regularmente. La frecuencia de la limpieza depende de la

15. Después de apagar la máquina, espere al menos 5 minutos antes de volver a

16. No utilice el dispositivo en lugares soleados. Cuando el dispositivo se sobrecalienta, la

protección contra sobrecalentamiento encenderá el dispositivo.

17. Para garantizar un enfriamiento efectivo, se debe mantener una distancia de al menos

50 cm entre las paredes laterales del dispositivo y la pared, los muebles o las cortinas.

18. Debido al rendimiento limitado del dispositivo, si la diferencia entre la temperatura

objetivo y la temperatura ambiente es demasiado grande, es posible que no se alcance la temperatura objetivo.

19. Para reducir el riesgo de incendio, descarga eléctrica o lesiones al usar el aire

acondicionado, observe las siguientes precauciones básicas: a) Conecte a una toma de corriente con conexión a tierra con 3 pines.19 b) No quite la punta de conexión a tierra. c) No use el adaptador. d) No use un cable de extensión. e) Desconecte el aire acondicionado antes de dar servicio. f) Use dos o más personas para mover e instalar el aire acondicionado.

20. No utilice agentes que aceleren el proceso de descongelación o limpieza que no sean

los recomendados por el fabricante.

21. El dispositivo debe almacenarse en una habitación sin operar constantemente fuentes

de ignición, por ejemplo: fuego abierto, aparatos de gas o calentadores eléctricos.

ANTES DEL PRIMER USO

Al mover el dispositivo, asegúrese de que esté en posición vertical. Antes de usar el aire acondicionado, manténgalo en posición vertical durante al menos 2 horas. Descripción del dispositivo - AIRE ACONDICIONADO LOCAL GL7923 - Imagen A

5. Entradas de aire 6. Tubo de escape de aire

7. Conector de escape 8. Orificio de drenaje con tapa de goma (imagen F)

9. Adaptador de escape de ventana 10. Conector del tubo de escape de aire

11. Marco del filtro 12. Filtro de nailon

Descripción del panel de control - Imagen D. A. Botón de encendido C.Botón de disminución de temperatura / temporizador de disminución en modo de enfriamiento D. Botón de aumento de temperatura / temporizador en modo enfriamiento E. Botón de modelo de suspensión F. Botón de modo de ventilador G. Botón del temporizador H. Botón de oscilación automática del aire

J. Botón de modo frío K. Botón deshumidificador L. Botón de velocidad lenta del ventilador M. Botón de velocidad rápida del ventilador N. Luz indicadora de agua llena Mando a distancia - Imagen E A. Botón de encendido B. Botón de selección de modo C.Botón de reducción de temperatura / temporizador D. Botón de aumento de temperatura / temporizador E. Botón de modo de suspensión F. Botón de selección de velocidad del ventilador G. Botón del temporizador H. Botón de oscilación del aire Operación manual del PANEL DE CONTROL - imagen D Cuando se enciende por primera vez, el timbre sonará y luego el dispositivo entrará en estado de espera. Presione el botón "A" para encender y apagar el dispositivo, el zumbador reproducirá la señal una vez. SELECCIÓN DE MODO en la operación manual del panel de control - Cuando el dispositivo está encendido, elija el modo que necesita entre el modo de enfriamiento o el modo de ventilador o el modo de deshumidificación como se muestra a continuación:20 Modo de enfriamiento - - Presione el botón "J" para seleccionar el modo de enfriamiento, luego presione el botón "L" para obtener el botón de velocidad lenta del ventilador o presione el botón "M" para obtener el botón de velocidad rápida del ventilador. Luego presione el botón “C” o “D” para ajustar la temperatura requerida de 16 ℃ a 31 ℃, los botones no están disponibles en el modo de ventilador o deshumidificación. Modo de ventilador - - Presione el botón "F" para seleccionar el modo de ventilador, la pantalla LCD mostrará "FA", luego presione el botón "L" para obtener el botón de velocidad lenta del ventilador o presione el botón "M" para obtener el botón de velocidad rápida del ventilador. Durante el funcionamiento en modo ventilador, no se pueden configurar las funciones de temperatura y dormir. Modo deshumidificación - - Presione el botón "K" para seleccionar el modo de deshumidificación, la pantalla LCD mostrará "dh". En el modo de deshumidificación, el modo de suspensión no se puede configurar y la velocidad del ventilador se fija automáticamente en velocidad lenta y no se puede cambiar. Para apagar el modo de deshumidificación, seleccione otro modo de funcionamiento: modo refrigeración o ventilador. Configuración del temporizador - - Cuando el dispositivo no esté funcionando, presione el botón "G", la pantalla LCD parpadea, presione el botón "C" o "D" para configurar la cantidad de horas después de que el dispositivo comience a funcionar. La pantalla LCD deja de parpadear y se ilumina el icono del temporizador. - Cuando el dispositivo esté funcionando, presione el botón “G”, la pantalla LCD parpadea, presione el botón “C” o “D” para configurar la cantidad de horas que deben pasar antes de que el dispositivo se apague automáticamente. La pantalla LCD deja de parpadear, el icono del temporizador se iluminará, la pantalla LCD muestra lo necesario para alcanzar la temperatura. Esta es una función de inicio retardado. El rango de funcionamiento del temporizador se puede fijar cada una hora de 1 a 24 horas. Modo de sueño - - Primero presione el botón "J" para el modo de enfriamiento, luego presione el botón "E" para encender el modo de suspensión, luego el dispositivo funcionará en modo silencioso y de ahorro de energía. - A continuación, presione el botón "C" o "D" para ajustar la temperatura requerida de 16 ℃ a 31 ℃. - El modo de reposo se programa automáticamente. Después de la primera hora de funcionamiento, la temperatura aumentará en 1 ℃, después de la segunda hora de funcionamiento, la temperatura aumentará en otro 1 ℃ y luego permanecerá en el mismo nivel. - Presione el botón “E” nuevamente para cancelar el modo de suspensión. NOTA: El modo de suspensión no está disponible en los modos de deshumidificación y ventilador. Agua llena - La lámpara indicadora de agua llena “N” se iluminará y el zumbador emitirá una alarma durante varios segundos, luego el compresor dejará de funcionar cuando el tanque de agua del dispositivo interior esté lleno. Función automática de oscilación del aire - Presione un botón de oscilación de aire (H), después de que el dispositivo se enciende, la función de oscilación automática de aire se enciende, la rejilla oscilará continuamente hacia la izquierda y la derecha; al presionar el botón nuevamente, el movimiento se detendrá y la lama permanecerá en esa posición. El radio de oscilación horizontal del aire es de 30 grados hacia la izquierda y 30 grados hacia la derecha desde la vertical central. Funcionamiento del MANDO A DISTANCIA - imagen E El control remoto transmite señales al. sistema. Botón "A": el dispositivo se iniciará cuando se energice o se detendrá si presiona este botón nuevamente. Botón "B": presiónelo para seleccionar el modo de funcionamiento: modo frío → modo seco → modo ventilador. Botón "C" / "D": presiónelo para configurar el tiempo de funcionamiento de 1 a 24 horas o la temperatura ambiente requerida de 15 a 31 ° C cuando el modo de refrigeración está activado. Botón "E": presiónelo para configurar o cancelar el modo de suspensión. Botón "F": presiónelo para seleccionar la velocidad del ventilador en secuencia: velocidad del viento lenta / rápida. Botón "G": presiónelo para configurar o cancelar el temporizador. Botón “H”: presiónelo para configurar o cancelar la función de oscilación automática del aire.

DISPOSITIVOS DE PROTECCIÓN

1.Protección del compresor: tres minutos después de encender / reiniciar, el compresor comienza a funcionar. 2. Función de protección contra desbordamiento: cuando la lámpara indicadora de agua llena “N” se ilumina y el zumbador suena durante varios segundos, el dispositivo se apaga automáticamente. En este caso, debe drenar el agua (consulte las instrucciones de drenaje al final de este capítulo). Una vez que se vacía el agua, el dispositivo pasará al estado de espera. 3. Función de protección contra heladas: en el modo de refrigeración, si la temperatura del sensor de la tubería de EVA es demasiado baja, el dispositivo entrará automáticamente en estado de protección. Cuando la temperatura del sensor de la tubería de EVA aumenta a una cierta temperatura, puede volver automáticamente al funcionamiento normal.21 INSTRUCCIONES DE DRENAJE: Este dispositivo está equipado con un sistema de evaporación automática de agua. El ciclo de agua condensada enfriará el condensador, lo que no solo mejorará la eficiencia de enfriamiento, sino que también ahorrará energía. 1. Si el tanque de agua interior está lleno, la lámpara indicadora de agua llena "N" se iluminará, el dispositivo entrará en modo de espera, el timbre suena, el compresor se detiene y todos los botones no son válidos hasta que el dispositivo recupere su estado normal, después del drenaje del agua.

2. Apague el dispositivo.

3. Prepare un recipiente plano (no incluido para configurar) para drenar el agua. Ubíquelo debajo del orificio de drenaje (8)

3. Retire la tapa de goma del orificio de drenaje (8) - imagen F.

4. Durante el drenaje, el cuerpo se puede inclinar ligeramente hacia atrás.

5. Una vez que deje de salir agua, cierre la tapa de goma (8).

6. Reinicie el dispositivo, el dispositivo funcionará normalmente.

LIMPIEZA Y MANTENIMIENTO

Limpieza: antes de la limpieza y el mantenimiento, apague el dispositivo y desenchufe el enchufe. a) Limpieza de viviendas Limpiar con la superficie del dispositivo con un paño suave húmedo. No use productos químicos, como benceno, alcohol, gasolina, de lo contrario, la superficie del dispositivo se dañará o incluso todo el dispositivo se dañará. b) Limpieza de filtros de red de nailon Si el filtro de nailon (12) está obstruido con polvo, entonces la efectividad del dispositivo se reduce, asegúrese de limpiar el filtro una vez cada dos semanas. - Empuje hacia abajo desde el exterior el pestillo del marco del filtro (11) con las manos y tire hacia usted mismo para quitar el marco del filtro (11). - Limpie el marco de los filtros superior e inferior (11) después de quitar ambos filtros de nailon (12) del marco del filtro (11). - imagen G. - Ponga el filtro de nailon (11) en agua tibia con detergente neutro (aproximadamente 40 ℃ / 104 ℉) y séquelo a la sombra después de enjuagarlo. ALMACENAMIENTO Si el dispositivo no se utilizará durante mucho tiempo, haga lo siguiente: 1.Extraiga el tapón de drenaje (8) para que salga el agua.

2. Deje que el dispositivo funcione en modo ventilador durante 2 horas para secar el interior del dispositivo.

3. Apague el dispositivo y desenchufe.

4. Limpie y seque los filtros, luego vuelva a instalarlos.

5. Saque el tubo de escape para mantenerlo a salvo.

6. Coloque el dispositivo en una bolsa de plástico y colóquelo en un lugar seco.

7. Quite las pilas del mando a distancia y consérvelas correctamente.

Guarde el dispositivo y todos los componentes del dispositivo en un lugar seco.

SOLUCIÓN DE PROBLEMAS

Problema I .: El aire acondicionado no funciona. Razón 1: No hay electricidad. Entonces, enciéndalo después de conectarlo a un enchufe con electricidad. Razón 2: La luz indicadora de agua llena “N” está encendida. Entonces, descargue el agua. Problema II: El dispositivo se reinicia automáticamente con frecuencia. Razón 1: Luz solar directa. Entonces, corrí las cortinas. Razón 2: La puerta y las ventanas están abiertas, hay muchas fuentes de calor en la habitación. Por lo tanto, cierre la puerta y las ventanas, retire las fuentes de calor. Razón 3: los filtros están demasiado sucios. Por lo tanto, limpie o reemplace los filtros. Razón 4: La entrada de aire o la salida de aire están bloqueadas. Entonces, elimine el bloqueo. Problema III: gran ruido Motivo: el dispositivo no está colocado sobre una superficie plana. Por lo tanto, coloque el dispositivo en un lugar plano y duro para reducir el ruido. Problema IV: El compresor no funciona. Motivo: Se activa la protección de retardo de tiempo del compresor. Por lo tanto, espere 3 minutos hasta que baje la temperatura y luego reinicie el dispositivo. Nota: cuando ocurran situaciones anormales, apague el dispositivo y desconecte el enchufe, luego comuníquese con un servicio profesional para obtener ayuda. No repare el dispositivo usted mismo. Una reparación no calificada anulará la garantía. DATOS TÉCNICOS: Capacidad de enfriamiento a BTU: 9000 BTU / hora Capacidad de enfriamiento en vatios: 2640W Consumo de energía (refrigeración) en vatios: 1010 W22 Preocupación por el medio ambiente. Por favor, lleva las cajas de cartón a un sitio de reciclaje. Las bolsas de polietileno se deben tirar al cubo de la basura amarillo (para envases). El equipo gastado debe ser entregado en el punto de almacenamiento adecuado, porque las piezas que constituyen el equipo pueden suponer un peligro para el medio ambiente. Debes entregar el equipo Hay que devolver el equipo eléctrico con el fin de evitar su reutilización. Si en el equipo se encuentran pilas, hay que sacarlas y entregar por separado, en un punto de almacenamiento adecuado. No tires el equipo al contenedor para residuos urbanos!! Precaución, riesgo de incendio. NO perforar ni quemar. Tenga en cuenta que el refrigerante puede no contener olor. PORTUGUÊS

6. Reinicie o dispositivo, o dispositivo funcionará normalmente.
