ПОСІБНИК КОРИСТУВАЧА GL 7923 Gerlach

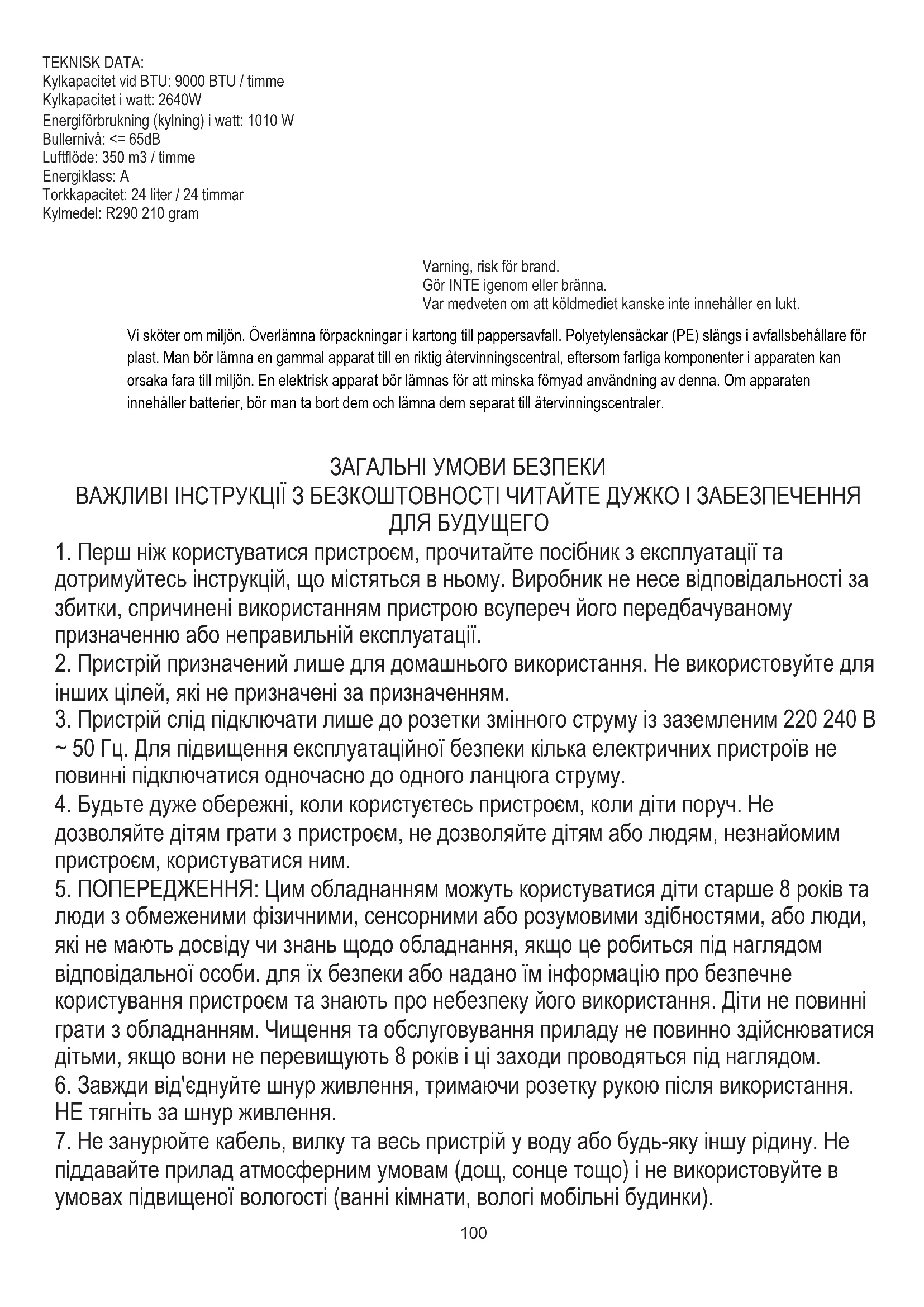

1. Перш ніж користуватися пристроєм, прочитайте посібник з експлуатації та

дотримуйтесь інструкцій, що містяться в ньому. Виробник не несе відповідальності за збитки, спричинені використанням пристрою всупереч його передбачуваному призначенню або неправильній експлуатації.

2. Пристрій призначений лише для домашнього використання. Не використовуйте для

інших цілей, які не призначені за призначенням.

3. Пристрій слід підключати лише до розетки змінного струму із заземленим 220 240 В

~ 50 Гц. Для підвищення експлуатаційної безпеки кілька електричних пристроїв не повинні підключатися одночасно до одного ланцюга струму.

4. Будьте дуже обережні, коли користуєтесь пристроєм, коли діти поруч. Не

дозволяйте дітям грати з пристроєм, не дозволяйте дітям або людям, незнайомим пристроєм, користуватися ним.

5. ПОПЕРЕДЖЕННЯ: Цим обладнанням можуть користуватися діти старше 8 років та

люди з обмеженими фізичними, сенсорними або розумовими здібностями, або люди, які не мають досвіду чи знань щодо обладнання, якщо це робиться під наглядом відповідальної особи. для їх безпеки або надано їм інформацію про безпечне користування пристроєм та знають про небезпеку його використання. Діти не повинні грати з обладнанням. Чищення та обслуговування приладу не повинно здійснюватися дітьми, якщо вони не перевищують 8 років і ці заходи проводяться під наглядом.

6. Завжди від'єднуйте шнур живлення, тримаючи розетку рукою після використання.

НЕ тягніть за шнур живлення.

7. Не занурюйте кабель, вилку та весь пристрій у воду або будь-яку іншу рідину. Не

піддавайте прилад атмосферним умовам (дощ, сонце тощо) і не використовуйте в умовах підвищеної вологості (ванні кімнати, вологі мобільні будинки).101

8. Періодично перевіряйте стан шнура живлення. Якщо шнур живлення пошкоджений,

його слід замінити в спеціалізованому ремонтному центрі, щоб уникнути небезпеки.

9. Не використовуйте прилад із пошкодженим шнуром живлення або якщо він був

випав або пошкоджений будь-яким іншим способом або якщо він не працює належним чином. Не ремонтуйте пристрій самостійно, оскільки є ризик ураження електричним струмом. Віднесіть пошкоджений пристрій у відповідний сервісний центр для перевірки чи ремонту. Всі ремонти можуть проводити тільки авторизовані сервісні пункти. Неправильно виконаний ремонт може становити серйозну небезпеку для користувача.

10. Поставте прилад на прохолодну стійку поверхню, подалі від гарячих кухонних

приладів, таких як: електрична плита, газовий конфорка тощо.

11. Переконайтесь, що ніщо не блокує вхід і вихід повітря в пристрій

12. Використовуйте пристрій лише на рівній поверхні, щоб запобігти розливу

13. Для забезпечення додаткового захисту доцільно встановити в електричному

ланцюзі пристрій залишкового струму (RCD) з номінальним залишковим струмом, що не перевищує 30 мА. Запитайте про це електрика.

14. Регулярно чистіть повітряний фільтр. Частота очищення залежить від чистоти

15. Після вимкнення машини зачекайте принаймні 5 хвилин, перш ніж увімкнути її.

16. Не використовуйте прилад у сонячних місцях. Коли пристрій перегріється, захист

від перегріву увімкнеться.

17. Для забезпечення ефективного охолодження слід зберігати відстань не менше 60

см між бічними стінками пристрою та стіною або меблями чи шторами.

18. Через обмежені показники роботи пристрою, якщо різниця між цільовою

температурою та температурою навколишнього середовища занадто велика, цільова температура може бути досягнута.

19. Щоб зменшити ризик пожежі, ураження електричним струмом або травм при

користуванні кондиціонером, дотримуйтесь таких основних заходів безпеки: a) Підключіть до заземленої розетки за допомогою 3-х штифтів. б) Не знімайте заземлюючий зубчик. в) Не використовуйте адаптер. г) Не використовуйте подовжувач. д) Перед обслуговуванням відключіть кондиціонер. f) Використовуйте двох або більше людей для переміщення та встановлення кондиціонера.

20. Не використовуйте засоби, що прискорюють процес розморожування чи очищення,

крім тих, які рекомендовані виробником.

21. Пристрій слід зберігати в приміщенні без постійно діючих джерел займання,

наприклад: відкритого вогню, газових приладів або електричних нагрівачів. ДО ПЕРШОГО ВИКОРИСТАННЯ Під час переміщення пристрою переконайтесь, що він знаходиться у вертикальному положенні. Перед використанням102 кондиціонера тримайте його у вертикальному положенні принаймні 2 години. Опис пристрою - КОНДИЦІОНЕР МІСЬКОГО ВІДПОВІДА GL7923 - Зображення A

1. Панель управління 2. Випуск холодного повітря

3. Пульт дистанційного керування (зображення E) 4. Ручка

5. Впускні отвори повітря 6. Витяжна труба повітря

7. Випускний з'єднувач 8. Зливний отвір з гумовою кришкою (малюнок F)

9. Віконний витяжний адаптер 10. З'єднувач витяжної труби повітря

11. Кадр фільтра 12. Нейлоновий фільтр

Опис панелі управління - зображення D. A. Кнопка живлення C. Кнопка зниження температури / таймера в режимі охолодження D. Кнопка підвищення температури / таймера в режимі охолодження E. Кнопка сну моделі F. Кнопка режиму вентилятора G. Кнопка таймера H. Кнопка автоматичного коливання повітря

I. Світлодіодний екран

J. Кнопка прохолодного режиму K. Кнопка зневоднення L. Кнопка повільної швидкості вентилятора М. Кнопка швидкої швидкості вентилятора N. Повний індикатор води Пульт дистанційного керування - малюнок E A. Кнопка живлення B. Кнопка вибору режиму C. Кнопка зниження температури / таймера D. Кнопка температури / таймера E. Кнопка режиму сну F. Кнопка вибору швидкості вентилятора G. Кнопка таймера H. Кнопка коливань повітря ПАНЕЛЬ КОНТРОЛУ вручну - малюнок D Коли ввімкнено перше включення, зумер буде кричати, і тоді пристрій перейде в режим очікування. Натисніть кнопку "A", щоб увімкнути та вимкнути пристрій, зумер один раз відтворить сигнал. РЕЖИМ РЕЖИМУ ручного керування панеллю управління Коли пристрій увімкнено, виберіть потрібний режим між режимом охолодження або вентилятором або режимом осушення, як показано нижче: Режим охолодження - - Натисніть кнопку "J" для вибору режиму охолодження, потім натисніть кнопку "L", щоб отримати кнопку повільної швидкості вентилятора, або натисніть кнопку "M", щоб отримати швидку кнопку швидкості вентилятора. Далі натисніть кнопку “C” або “D”, щоб відрегулювати необхідну температуру від 16 ℃ до 31 ℃, кнопки недоступні у режимі вентилятора чи осушки. Режим вентилятора - - Натисніть кнопку "F" для вибору режиму вентилятора, на РК-екрані з'явиться "FA", потім натисніть кнопку "L", щоб отримати кнопку повільної швидкості вентилятора, або натисніть кнопку "M", щоб отримати кнопку швидкої швидкості вентилятора. Під час роботи вентилятора не можуть бути налаштовані функції температури та сну. Режим осушки - - Натисніть кнопку "K" для вибору режиму осушення повітря, на РК-екрані з'явиться "dh". У режимі осушення повітря режим сну не може бути налаштований, а швидкість вентилятора встановлюється автоматично на повільній швидкості вентилятора і її неможливо змінити. Для вимкнення режиму осушення повітря виберіть інший режим роботи: режим охолодження або вентилятор. Налаштування таймера - - Коли пристрій не працює, натисніть кнопку "G", РК-екран блимає, натисніть кнопку "C" або "D", щоб встановити кількість годин103 після того, як пристрій почне працювати. РК-екран перестає блимати, і піктограма таймера загориться. - Коли пристрій працює, натисніть кнопку "G", блимає РК-екран, натисніть кнопку "C" або "D", щоб встановити кількість годин, які потрібно пройти, перш ніж пристрій автоматично вимкнеться. РК-екран перестає блимати, піктограма таймера загориться, на екрані з'явиться необхідний для досягнення температури. Це функція затримки запуску. Діапазон роботи таймера можна фіксувати кожні одну годину від 1 до 24 годин. Режим сну - - Спочатку натисніть кнопку "J" в режимі охолодження, потім натисніть кнопку "E", щоб увімкнути сплячий режим, потім пристрій працюватиме енергозберігаючим і тихим типом. - Далі натисніть кнопку "C" або "D", щоб відрегулювати необхідну температуру від 16 ℃ до 31 ℃. - Режим сну автоматично програмується. Після першої години роботи температура зросте на 1 ℃, після другої години роботи температура зросте ще на 1 ℃, а потім залишиться на колишньому рівні. - Знову натисніть кнопку "E", щоб скасувати режим сну. ПРИМІТКА: Сонний режим недоступний у режимах осушення та вентилятора. Вода повна - Індикатор повної води "N" загориться, і зумер спрацює протягом декількох секунд, тоді компресор перестане працювати, коли внутрішній резервуар для води буде заповнений. Функція автоматичного коливання повітря - Натисніть кнопку коливання повітря (H), після включення пристрою вмикається функція автоматичного коливання повітря, жалюзі будуть постійно гойдатися вліво і вправо; натиснувши кнопку знову, рух припиниться, і жалюзі залишаться у такому положенні. Радіус горизонтального коливання повітря - 30 градусів ліворуч і 30 градусів праворуч від середньої вертикалі. Робота ВИДАЛЕНОГО КОНТРОЛЕРУ - малюнок E Пульт дистанційного керування передає сигнали системі. Кнопка "A" - пристрій запуститься, коли він підключений до напруги або буде зупинений, якщо натиснути цю кнопку ще раз. Кнопка "B" - натисніть її, щоб вибрати режим роботи: прохолодний режим → сухий режим → режим вентилятора. Кнопка "C" / "D" - натисніть, щоб встановити час роботи від 1 до 24 годин або необхідну кімнатну температуру від 15 до 31 ° C при включенні режиму охолодження. Кнопка "E" - натисніть її, щоб налаштувати або скасувати режим сну. Кнопка "F" - натисніть її, щоб вибрати швидкість вентилятора в послідовності: повільна / швидка швидкість вітру. Кнопка "G" - натисніть її, щоб налаштувати або скасувати таймер. Кнопка “H” - натисніть, щоб налаштувати або скасувати функцію автоматичного коливання повітря. ПРИБОРИ ЗАХИСТУ

1. Захист компресора: через три хвилини після включення / перезапуску компресор починає працювати.

2. Функція захисту від переливу: коли індикатор повної води "N" загориться і зумер спрацює протягом декількох секунд, пристрій автоматично вимикається. У цьому випадку потрібно осушити воду (детальніше див. Інструкції з дренажу в кінці цього розділу). Після спорожнення води пристрій перейде в режим очікування. 3. Функція захисту від морозу: в режимі охолодження, якщо температура датчика труби EVA занадто низька, пристрій автоматично перейде в стан захисту. Коли температура датчика труби EVA підвищиться до певної температури, він може автоматично повернутися до нормальної роботи. ІНСТРУКЦІЇ З ОБЛАДНАННЯ Цей прилад оснащений системою автоматичного випаровування води. Конденсований водний цикл охолодить конденсатор, що не тільки підвищить ефективність охолодження, але і заощадить енергію.

1. Якщо внутрішній резервуар з водою наповнений, загориться індикатор, наповнений водою «N», пристрій перейде в режим

очікування, гуде звуковий сигнал, зупинка компресора і всі кнопки недійсні, поки пристрій не відновиться в нормі після зливу води.

2. Вимкніть живлення пристрою.

3. Підготуйте плоский контейнер (не входить у комплект) для зливу води. Знайдіть його під зливним отвором (8)

3. Зніміть гумовий ковпачок із зливного отвору (8) - малюнок F.

4. Під час дренажу тіло можна трохи нахилити назад.

5. Після того як вода перестане виливатися, закрийте гумовий ковпачок (8).

6. Перезавантажте пристрій, пристрій буде працювати нормально.

ПОЧИСТКА І ОБСЛУГОВУВАННЯ Очищення: перед чищенням та технічним обслуговуванням вимкніть прилад та вийміть вилку з розетки. а) Прибирання житла Почистіть поверхню пристрою мокрою м’якою тканиною. Не використовуйте хімічні речовини, такі як бензол, спирт, бензин, інакше поверхня пристрою буде пошкоджена або навіть весь пристрій буде пошкоджено. б) Чистка нейлонових фільтрів104 Якщо нейлоновий фільтр (12) засмічений пилом, то ефективність пристрою знижується, обов'язково очищайте фільтр раз на два

- Притисніть ззовні засувку рамки фільтра (11) руками і витягніть до себе, щоб зняти рамку фільтра (11). - Очистіть верхній і нижній каркаси фільтрів (11) після зняття обох капронових фільтрів (12) з фільтруючої рамки (11). - малюнок Г. - Поставте нейлоновий фільтр (11) у теплу воду з нейтральним миючим засобом (близько 40 ℃ / 104 ℉) і висушіть його в тіні після чистого промивання.

Якщо пристрій тривалий час не буде використовуватися, виконайте такі дії:

1. Витягніть дренажну пробку (8) для витікання води.

2.Нехай пристрій працює в режимі вентилятора протягом 2 годин, щоб висушити внутрішній пристрій.

3. Вимкніть пристрій і витягніть вилку.

4. Очистіть і висушіть фільтри, після чого встановіть їх знову.

5. Витягніть витяжну трубу для безпечного зберігання.

6. Поставте прилад у поліетиленовий пакет і поставте його на сухе місце.

7.Усуньте батареї пульта дистанційного керування та правильно їх утримуйте. Зберігайте пристрій та всі компоненти пристрою в сухому місці. ВИРІШЕННЯ ПРОБЛЕМ Проблема І .: Кондиціонер не працює. Причина 1: електрики немає. Отже, увімкніть його після підключення до розетки з електрикою. Причина 2: Індикатор повної води "N" засвічується. Отже, скидайте воду. Проблема II: Пристрій часто перезавантажується. Причина1: Прямі сонячні промені. Отже, намалював штори. Причина 2. Двері та вікна відкриті, в приміщенні багато джерел тепла. Отже, закрийте двері та вікна, перемістіть джерела тепла. Причина 3: Фільтри занадто брудні. Отже, очистіть або замініть фільтри. Причина 4: Вхід або випуск повітря заблоковані. Отже, приберіть блокування. Проблема III: великий шум Причина: пристрій не розміщується на рівній поверхні. Отже, поставте пристрій на рівне і жорстке місце, щоб зменшити шум. Проблема IV.: Компресор не працює. Причина: Увімкнено захист від затримки компресора. Отже, зачекайте 3 хвилини, поки температура не знизиться, а потім перезавантажте пристрій. Примітка. Якщо виникають ненормальні ситуації, вимкніть пристрій і вийміть вилку, а потім зверніться за допомогою до професійної

Не ремонтуйте пристрій самостійно. Не кваліфікований ремонт позбавить гарантії. ТЕХНІЧНІ ДАНІ: Потужність охолодження в БТУ: 9000 БТУ / годину Потужність охолодження у ватах: 2640 Вт Споживання енергії (охолодження) у ватах: 1010 Вт Рівень шуму: <= 65 дБ Потік повітря: 350 м3 / годину Енергетичний клас: A Ємність сушіння: 24 літри / 24 години Охолоджуючий засіб: R290 210 грам Обережність, небезпека пожежі. НЕ проколюйте та не горіть. Майте на увазі, що холодоагент може не містити запаху. У інтересах навколишнього середовища. Будь ласка, віддайте картонну упаковку в місце збору мукулатури. Політиленові мішки (PE) викинути в смітник для пластику. Відпрацьований пристрій повинен бути відправлений у відповідну точку зберігання, тому що в пристрої є небезпечні інгредієнти, які можуть становити загрозу навколишньому середовищу. Електричний пристрій потрібно повернути так, щоб обмежити його повторне використання. Якщо у пристрої є батерейки, то потрібно їх витягнути і віддати до відповідного пунтку.105
