РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ GL 7923 Gerlach

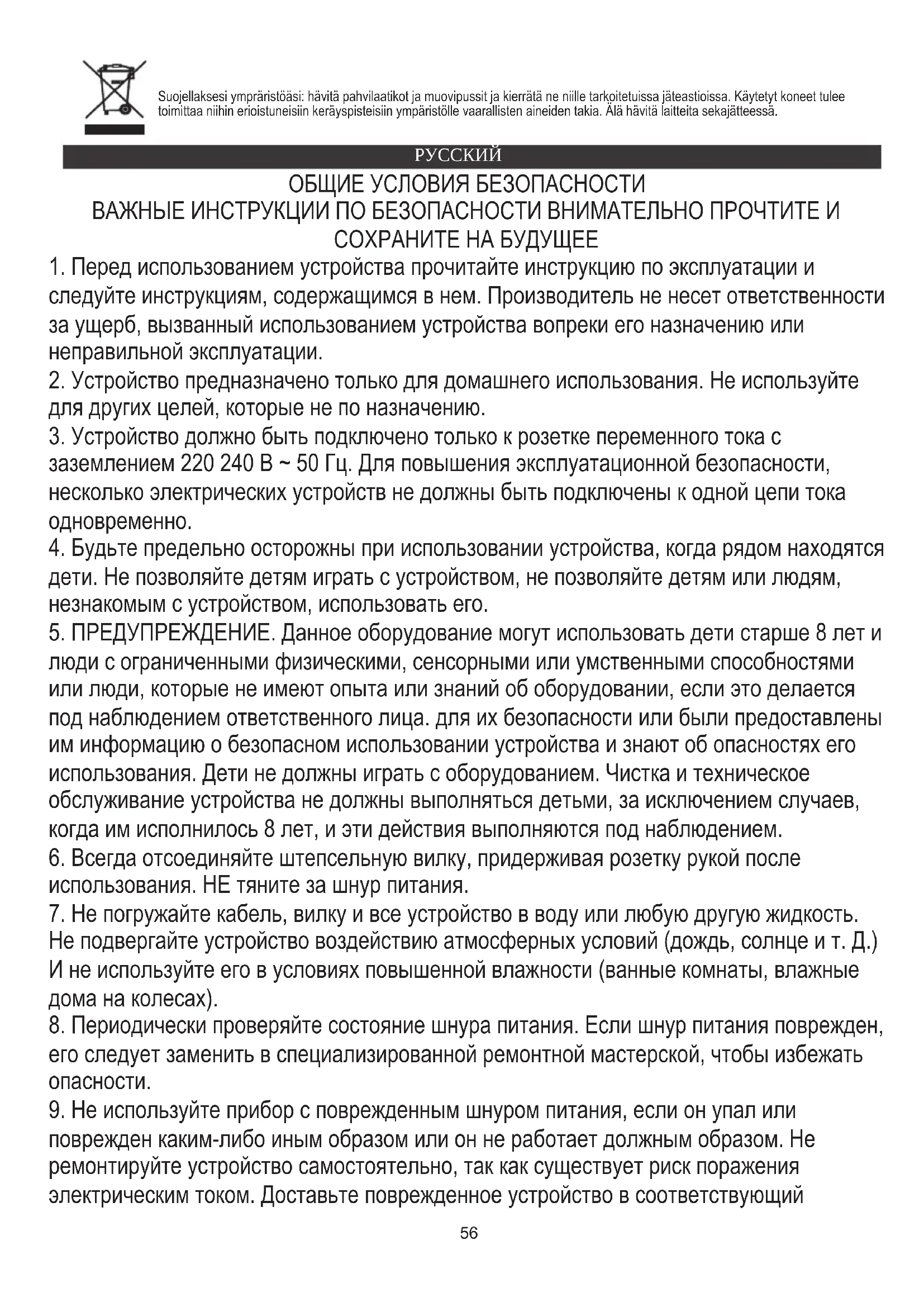

ОБЩИЕ УСЛОВИЯ БЕЗОПАСНОСТИ ВАЖНЫЕ ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ ВНИМАТЕЛЬНО ПРОЧТИТЕ И СОХРАНИТЕ НА БУДУЩЕЕ

1. Перед использованием устройства прочитайте инструкцию по эксплуатации и

следуйте инструкциям, содержащимся в нем. Производитель не несет ответственности за ущерб, вызванный использованием устройства вопреки его назначению или неправильной эксплуатации.

2. Устройство предназначено только для домашнего использования. Не используйте

для других целей, которые не по назначению.

3. Устройство должно быть подключено только к розетке переменного тока с

заземлением 220 240 В ~ 50 Гц. Для повышения эксплуатационной безопасности, несколько электрических устройств не должны быть подключены к одной цепи тока одновременно.

4. Будьте предельно осторожны при использовании устройства, когда рядом находятся

дети. Не позволяйте детям играть с устройством, не позволяйте детям или людям, незнакомым с устройством, использовать его.

5. ПРЕДУПРЕЖДЕНИЕ. Данное оборудование могут использовать дети старше 8 лет и

люди с ограниченными физическими, сенсорными или умственными способностями или люди, которые не имеют опыта или знаний об оборудовании, если это делается под наблюдением ответственного лица. для их безопасности или были предоставлены им информацию о безопасном использовании устройства и знают об опасностях его использования. Дети не должны играть с оборудованием. Чистка и техническое обслуживание устройства не должны выполняться детьми, за исключением случаев, когда им исполнилось 8 лет, и эти действия выполняются под наблюдением.

6. Всегда отсоединяйте штепсельную вилку, придерживая розетку рукой после

использования. НЕ тяните за шнур питания.

7. Не погружайте кабель, вилку и все устройство в воду или любую другую жидкость.

Не подвергайте устройство воздействию атмосферных условий (дождь, солнце и т. Д.) И не используйте его в условиях повышенной влажности (ванные комнаты, влажные дома на колесах).

8. Периодически проверяйте состояние шнура питания. Если шнур питания поврежден,

его следует заменить в специализированной ремонтной мастерской, чтобы избежать

9. Не используйте прибор с поврежденным шнуром питания, если он упал или

поврежден каким-либо иным образом или он не работает должным образом. Не ремонтируйте устройство самостоятельно, так как существует риск поражения электрическим током. Доставьте поврежденное устройство в соответствующий57 сервисный центр для проверки или ремонта. Все ремонтные работы могут выполняться только авторизованными сервисными центрами. Неправильно выполненный ремонт может представлять серьезную опасность для пользователя.

10. Поместите устройство на прохладную, устойчивую поверхность, вдали от горячих

кухонных приборов, таких как: электрическая плита, газовая горелка и т. Д.

11. Убедитесь, что ничто не блокирует вход и выход воздуха устройства

12. Используйте устройство только на ровной поверхности, чтобы предотвратить

выпадение конденсата.

13. Для обеспечения дополнительной защиты рекомендуется установить устройство

защитного отключения (УЗО) в электрической цепи с номинальным током не более 30 мА. Спросите электрика для этого.

14. Регулярно очищайте воздушный фильтр. Частота очистки зависит от чистоты

15. После выключения машины подождите не менее 5 минут, прежде чем снова

16. Не используйте устройство в солнечных местах. Когда устройство перегревается,

защита от перегрева включает устройство.

17. Чтобы обеспечить эффективное охлаждение, расстояние между боковыми

стенками устройства и стеной, мебелью или шторами должно быть не менее 50 см.

18. Из-за ограниченной производительности устройства, если разница между

целевой температурой и температурой окружающей среды слишком велика, заданная температура может быть не достигнута.

19. Чтобы снизить риск возгорания, поражения электрическим током или травмы при

использовании кондиционера, соблюдайте следующие основные меры предосторожности: а) Подключите к заземленной розетке с 3 контактами. б) Не удаляйте заземляющий контакт. в) Не используйте адаптер. г) Не используйте удлинитель. e) Отключите кондиционер перед обслуживанием. f) Для перемещения и установки кондиционера используйте двух или более человек.

20. Не используйте средства, ускоряющие процесс размораживания или очистки,

кроме тех, которые рекомендованы производителем.

21. Устройство следует хранить в помещении без постоянно работающих источников

возгорания, например: открытого огня, газовых приборов или электрических обогревателей. ПЕРЕД ПЕРВЫМ ИСПОЛЬЗОВАНИЕМ При перемещении устройства убедитесь, что оно находится в вертикальном положении. Перед использованием кондиционера держите его в вертикальном положении не менее 2 часов. Описание устройства - МЕСТНЫЙ КОНДИЦИОНЕР GL7923 - Изображение A

1. Панель управления 2. Выход холодного воздуха.

3. Пульт дистанционного управления (рисунок E) 4. Ручка58

5. Воздухозаборники 6. Выхлопная труба.

7. Выпускной патрубок 8. Сливное отверстие с резиновым колпачком (рисунок F).

9. Адаптер оконного выхлопа 10. Разъем выхлопной трубы.

11. Рама фильтра 12. Нейлоновый фильтр.

Описание панели управления - рисунок D. A. Кнопка питания C. Кнопка уменьшения температуры / таймера уменьшения в режиме охлаждения D. Кнопка увеличения температуры / таймера увеличения в режиме охлаждения E. Кнопка модели сна F. Кнопка режима вентилятора G. Кнопка таймера H. Кнопка автоматического колебания воздуха

I. Светодиодный экран

J. Кнопка холодного режима K. Кнопка осушения L. Кнопка медленной скорости вентилятора M. Кнопка быстрой скорости вентилятора N. Индикатор заполнения воды Пульт дистанционного управления - Изображение E A. Кнопка питания B. Кнопка выбора режима C. Кнопка уменьшения температуры / таймера D. Кнопка повышения температуры / таймера E. Кнопка спящего режима F. Кнопка выбора скорости вентилятора G. Кнопка таймера H. Кнопка колебания воздуха ПАНЕЛЬ УПРАВЛЕНИЯ ручное управление - рисунок D При первом включении раздается сигнал зуммера, а затем устройство переходит в режим ожидания. Нажмите кнопку «А», чтобы включить и выключить устройство, зуммер один раз подаст сигнал. ВЫБОР РЕЖИМА ручного управления ПКП - Когда устройство включено, выберите нужный режим: режим охлаждения, режим вентилятора или режим осушения, как показано

Режим охлаждения - - Нажмите кнопку «J», чтобы выбрать режим охлаждения, затем нажмите кнопку «L», чтобы получить кнопку медленной скорости вентилятора, или нажмите кнопку «M», чтобы получить кнопку быстрой скорости вентилятора. Затем нажмите кнопку «C» или «D», чтобы отрегулировать требуемую температуру от 16 ℃ до 31 ℃, кнопки недоступны в режиме вентиляции или осушения. Режим вентилятора - - Нажмите кнопку «F», чтобы выбрать режим вентилятора, на ЖК-экране отобразится «FA», затем нажмите кнопку «L», чтобы получить кнопку медленной скорости вентилятора, или нажмите кнопку «M», чтобы получить кнопку быстрой скорости вентилятора. Во время работы в режиме вентилятора нельзя настроить температуру и режим сна. Режим осушения - - Нажмите кнопку «K», чтобы выбрать режим осушения, на ЖК-экране отобразится «dh». В режиме осушения невозможно настроить спящий режим, а скорость вентилятора автоматически устанавливается на медленную скорость и не может быть изменена. Чтобы выключить режим осушения, выберите другой режим работы: режим охлаждения или вентилятора. Настройка таймера - - Когда устройство не работает, нажмите кнопку «G», ЖК-экран начнет мигать, нажмите кнопку «C» или «D», чтобы установить количество часов после того, как устройство начнет работать. ЖК-экран перестанет мигать и загорится значок таймера. - Когда устройство работает, нажмите кнопку «G», ЖК-экран замигает, нажмите кнопку «C» или «D», чтобы установить количество часов, которое должно пройти, прежде чем устройство автоматически отключится. ЖК-экран перестанет мигать, загорится значок таймера, на ЖК-экране отобразится необходимая температура. Это функция отложенного пуска. Диапазон работы таймера может быть установлен на каждый час от 1 до 24 часов.59 Режим сна - - Сначала нажмите кнопку «J», чтобы перейти в режим охлаждения, затем нажмите кнопку «E», чтобы включить спящий режим, затем устройство будет работать в энергосберегающем и тихом режиме. - Затем нажмите кнопку «C» или «D», чтобы отрегулировать требуемую температуру от 16 ℃ до 31 ℃. - Спящий режим программируется автоматически. После первого часа работы температура увеличится на 1 ℃, после второго часа работы температура повысится еще на 1 ℃, а затем останется на том же уровне. - Нажмите кнопку «E» еще раз, чтобы выйти из спящего режима. ПРИМЕЧАНИЕ. Спящий режим недоступен в режимах осушения и вентиляции. Заполнена водой - Загорится индикаторная лампа заполнения воды «N», и на несколько секунд будет подавать звуковой сигнал, затем компрессор перестанет работать, когда резервуар для воды внутреннего устройства будет заполнен. Функция автоматического колебания воздуха - Нажмите кнопку колебания воздуха (H), после включения устройства включается функция автоматического колебания воздуха, жалюзи будут непрерывно качаться влево и вправо; при повторном нажатии кнопки движение остановится, и жалюзи останутся в этом положении. Радиус горизонтальных колебаний воздуха составляет 30 градусов влево и 30 градусов вправо от средней вертикали. ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ - рисунок E Пульт дистанционного управления передает сигналы в систему. Кнопка «А» - устройство будет запущено при подаче питания или будет остановлено при повторном нажатии этой кнопки. Кнопка «B» - нажмите ее, чтобы выбрать режим работы: режим охлаждения → режим осушки → режим вентилятора. Кнопка «C» / «D» - нажмите для установки времени работы от 1 до 24 часов или требуемой температуры в помещении от 15 до 31 ° C при включенном режиме охлаждения. Кнопка «E» - нажмите, чтобы установить или отменить спящий режим. Кнопка «F» - нажмите ее, чтобы последовательно выбрать скорость вентилятора: медленная / высокая скорость ветра. Кнопка «G» - нажмите, чтобы установить или отменить таймер. Кнопка «H» - нажмите для включения или выключения функции автоматического колебания воздуха. ЗАЩИТНЫЕ УСТРОЙСТВА

1. Защита компрессора: через три минуты после включения / перезапуска компрессор начинает работать.

2. Функция защиты от переполнения: когда загорится индикаторная лампа «N» наполнения водой, а зуммер подаст сигнал на

несколько секунд, устройство автоматически выключится. В этом случае вам необходимо слить воду (подробности см. В Инструкции по сливу в конце этой главы). После слива воды устройство перейдет в режим ожидания.

3. Функция защиты от замерзания: в режиме охлаждения, если температура датчика трубы EVA слишком низкая, устройство

автоматически переходит в состояние защиты. Когда температура датчика трубы EVA поднимается до определенной температуры, он может автоматически вернуться к нормальной работе. ИНСТРУКЦИИ ПО ДРЕНАЖУ: Это устройство оборудовано системой автоматического испарения воды. Конденсатор охлаждает конденсатор, что не только улучшает эффективность охлаждения, но и экономит энергию.

1. Если внутренний резервуар для воды заполнен, загорится индикаторная лампа «N», устройство перейдет в режим ожидания,

раздастся звуковой сигнал, компрессор остановится, и все кнопки будут недоступны до тех пор, пока устройство не вернется в нормальное состояние после слива воды.

2. Выключите устройство.

3. Подготовьте плоскую емкость (не входит в комплект) для слива воды. Найдите его под сливным отверстием (8).

3. Снимите резиновую заглушку со сливного отверстия (8) - рисунок F.

4. Во время дренажа корпус можно немного наклонить назад.

5. Когда вода перестанет вытекать, закройте резиновую крышку (8).

6. Перезагрузите устройство, устройство будет нормально работать.

ЧИСТКА И ОБСЛУЖИВАНИЕ Очистка: перед очисткой и обслуживанием выключите устройство и выньте вилку из розетки. а) Уборка жилья Очистите поверхность устройства влажной мягкой тканью. Не используйте химические вещества, такие как бензол, спирт, бензин, иначе поверхность устройства будет повреждена или даже все устройство будет повреждено. б) Чистка сетчатых нейлоновых фильтров Если нейлоновый фильтр (12) забивается пылью, то эффективность устройства снижается, обязательно очищайте фильтр раз в две недели. - Сдавите снаружи защелку рамки фильтра (11) руками и потяните на себя, чтобы снять рамку фильтра (11). - Очистите верхнюю и нижнюю раму фильтров (11) после извлечения обоих нейлоновых фильтров (12) из рамы фильтра (11). - картина Г.60 - Поместите нейлоновый фильтр (11) в теплую воду с нейтральным моющим средством (около 40 ℃ / 104 ℉) и просушите его в тени после полного ополаскивания. МЕСТО ХРАНЕНИЯ Если устройство не будет использоваться долгое время, сделайте следующее:

1. Вытяните сливную пробку (8), чтобы слить воду.

2. Дайте устройству поработать в режиме вентилятора в течение 2 часов, чтобы внутренняя часть устройства просохла.

3. Выключите прибор и вытащите вилку.

4. Очистите и просушите фильтры, затем установите их на место.

5. Вытяните выхлопную трубу для безопасного хранения.

6. Поместите устройство в пластиковый пакет и поместите его в сухое место.

7. Извлеките батарейки из пульта дистанционного управления и храните их должным образом.

Храните устройство и все его компоненты в сухом месте. ИСПРАВЛЕНИЕ ПРОБЛЕМ Проблема I. Не работает кондиционер. Причина 1: Нет электричества. Итак, включайте его после подключения к розетке с электричеством. Причина 2: горит индикатор заполнения воды «N». Итак, слейте воду. Проблема II: Устройство часто перезагружается автоматически. Причина 1: Прямой солнечный свет. Итак, задернуты шторы. Причина 2: дверь и окна открыты, в помещении много источников тепла. Итак, закройте дверь и окна, уберите источники тепла. Причина 3: фильтры слишком грязные. Итак, очистите или замените фильтры. Причина 4: вход или выход воздуха заблокированы. Итак, убираем засор. Проблема III: Большой шум Причина: устройство не стоит на плоской поверхности. Итак, поставьте устройство на ровное и твердое место, чтобы снизить уровень шума. Проблема IV: Компрессор не работает. Причина: срабатывает защита компрессора с выдержкой времени. Итак, подождите 3 минуты, пока температура не снизится, а затем перезапустите устройство. Примечание: при возникновении нештатных ситуаций выключите устройство и вытащите вилку из розетки, затем обратитесь за помощью в профессиональный сервис. Не ремонтируйте устройство самостоятельно. Неквалифицированный ремонт аннулирует гарантию. ТЕХНИЧЕСКИЕ ДАННЫЕ: Холодопроизводительность в БТЕ: 9000 БТЕ / час Холодопроизводительность в ваттах: 2640 Вт Энергопотребление (охлаждение) в ваттах: 1010 Вт Уровень шума: <= 65 дБ Расход воздуха: 350 м3 / час Энергетический класс: A Мощность сушки: 24 л / 24 часа Хладагент: R290 210 грамм Осторожно, опасность пожара. НЕ прокалывать и не сжигать. Помните, что хладагент не может содержать запах. Заботясь об окружающей среде.. Упаковку из картона передайте,пожалуйста, на макулатуру. Полиэтиленовые мешки (РЕ) выкидать в резервуар для пластмассы. Изношенное устройство надо передать в соответствующую точку хранения, так как находящиесяв устройствеопасные составляющие могут являться угрозой для окружающей среды. Электрическое устройство надо передать таким образом, чтобы ограничить его повторное употребление и использование. Если в устройстве находятся батареи, их надо вытянуть и передать в точку хранения отдельно. Устройство не выкидать в резервуар для коммунальных отходов! ITALIANO
