NÁVOD K OBSLUZE GL 7927 Gerlach

3. Odtok zraka 4. Podstavek

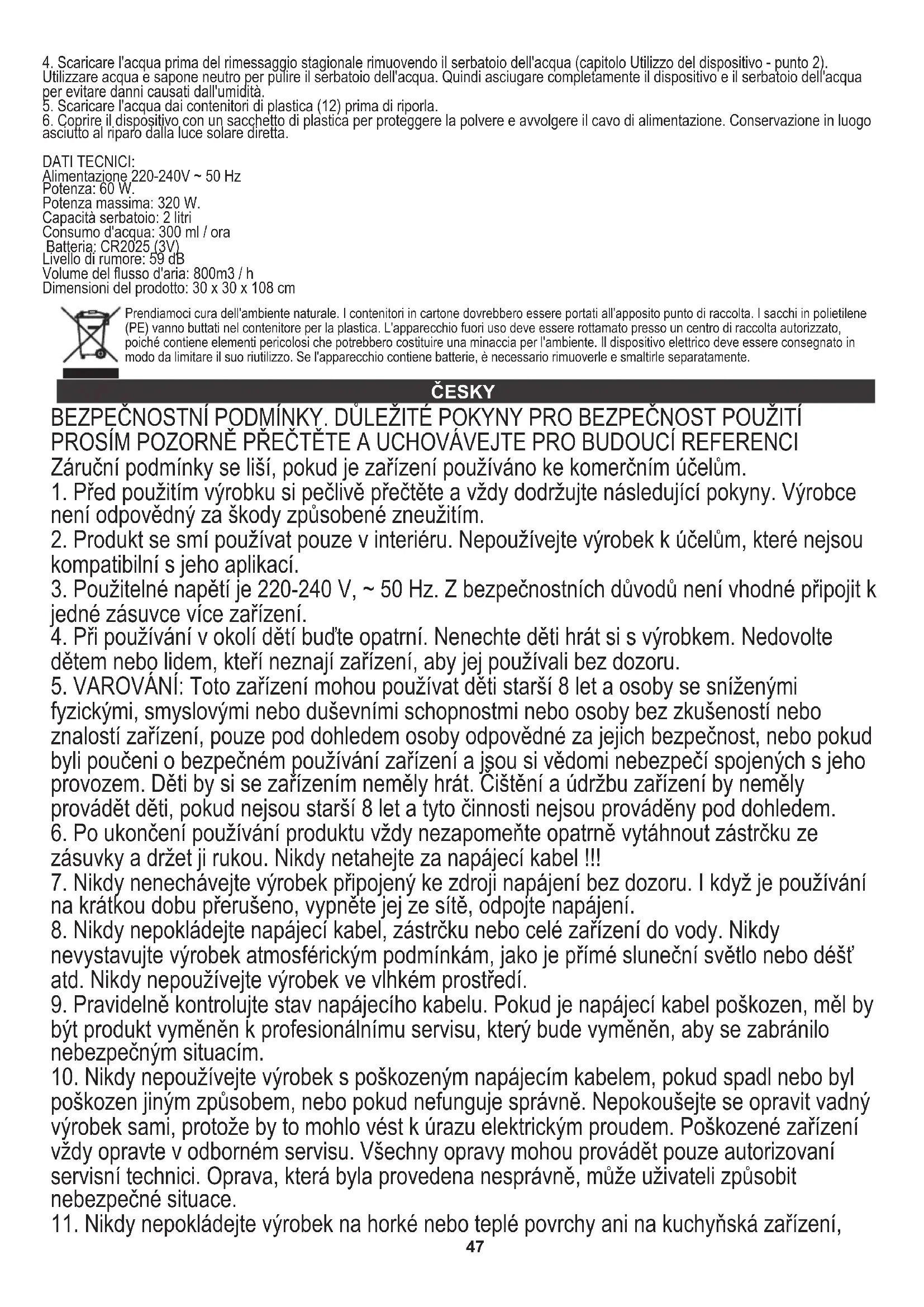

1. Před použitím výrobku si pečlivě přečtěte a vždy dodržujte následující pokyny. Výrobce

není odpovědný za škody způsobené zneužitím.

2. Produkt se smí používat pouze v interiéru. Nepoužívejte výrobek k účelům, které nejsou

kompatibilní s jeho aplikací.

3. Použitelné napětí je 220-240 V, ~ 50 Hz. Z bezpečnostních důvodů není vhodné připojit k

jedné zásuvce více zařízení.

4. Při používání v okolí dětí buďte opatrní. Nenechte děti hrát si s výrobkem. Nedovolte

dětem nebo lidem, kteří neznají zařízení, aby jej používali bez dozoru.

5. VAROVÁNÍ: Toto zařízení mohou používat děti starší 8 let a osoby se sníženými

fyzickými, smyslovými nebo duševními schopnostmi nebo osoby bez zkušeností nebo znalostí zařízení, pouze pod dohledem osoby odpovědné za jejich bezpečnost, nebo pokud byli poučeni o bezpečném používání zařízení a jsou si vědomi nebezpečí spojených s jeho provozem. Děti by si se zařízením neměly hrát. Čištění a údržbu zařízení by neměly provádět děti, pokud nejsou starší 8 let a tyto činnosti nejsou prováděny pod dohledem.

6. Po ukončení používání produktu vždy nezapomeňte opatrně vytáhnout zástrčku ze

zásuvky a držet ji rukou. Nikdy netahejte za napájecí kabel !!!

7. Nikdy nenechávejte výrobek připojený ke zdroji napájení bez dozoru. I když je používání

na krátkou dobu přerušeno, vypněte jej ze sítě, odpojte napájení.

8. Nikdy nepokládejte napájecí kabel, zástrčku nebo celé zařízení do vody. Nikdy

nevystavujte výrobek atmosférickým podmínkám, jako je přímé sluneční světlo nebo déšť atd. Nikdy nepoužívejte výrobek ve vlhkém prostředí.

9. Pravidelně kontrolujte stav napájecího kabelu. Pokud je napájecí kabel poškozen, měl by

být produkt vyměněn k profesionálnímu servisu, který bude vyměněn, aby se zabránilo nebezpečným situacím.

10. Nikdy nepoužívejte výrobek s poškozeným napájecím kabelem, pokud spadl nebo byl

poškozen jiným způsobem, nebo pokud nefunguje správně. Nepokoušejte se opravit vadný výrobek sami, protože by to mohlo vést k úrazu elektrickým proudem. Poškozené zařízení vždy opravte v odborném servisu. Všechny opravy mohou provádět pouze autorizovaní servisní technici. Oprava, která byla provedena nesprávně, může uživateli způsobit nebezpečné situace.

11. Nikdy nepokládejte výrobek na horké nebo teplé povrchy ani na kuchyňská zařízení,48

jako je elektrická trouba nebo plynový hořák, ani do jejich blízkosti.

12. Výrobek nikdy nepoužívejte v blízkosti hořlavin.

13. Nenechávejte kabel viset přes hranu pultu.

14. Neponořujte agregát motoru do vody.

15. Nezasunujte prsty ani žádné jiné předměty do mřížky krytu zařízení.

16. Neblokujte zásuvku.

17. Po dokončení vypusťte ze zařízení vodu.

18. Pokud zařízení delší dobu nepoužíváte, odpojte jej od zdroje napájení.

19. Vyměňte vybité baterie v dálkovém ovladači vždy za nové.

20. Nehýbejte zařízením, je-li vnitřní nádrž naplněna vodou.

21. Na zařízení nepokládejte žádné předměty.

22. Zařízení lze používat pouze se správně fungujícím větráním.

Vyjměte zařízení z obalu. Sestavte základnu (4) ve 2 krocích (obrázek C): Krok 1: Nejprve vložte západku základny do čtvercového otvoru (obrázek C1). Krok 2: Zarovnejte čtyři otvory pro šrouby ve smontované základně (4) se sloupky šroubů trupu a zajistěte trup a základnu pomocí 4 samořezných šroubů (obrázek C2). Současně zajistěte dva šrouby zajišťující základnu a umístěte produkt správným směrem. POPIS PRODUKTU - TOWER AIR COOLER GL7927 - obrázek A

1. Rukojeť 2. Ovládací panel

3. Výstup vzduchu 4. Základna

5. Filtr 6. Zašroubujte

7. Zakryjte síť 8. Nádržka na vodu

9. Napájecí kabel 10. Indikátor hladiny vody

11. Čerpadlo 12. Plastové nádoby

13. Zámek nádrže na vodu 14. Dálkové ovládání

Dálkové ovládání a ovládací panel - obrázek B A - tlačítko napájení B - tlačítko rychlosti C - tlačítko oscilace Tlačítko D - režim Tlačítko E - časovač F - tlačítko mokrého chlazení

Znatelné snížení teploty výstupního vzduchu nastane po vložení plastových nádob (12) připojených k produktu do nádrže na vodu (8). Plastové nádoby by měly být předem zmrazeny v mrazáku na několik hodin. Doporučuje se naplnit plastovou nádobu (12) studenou vodou z vodovodu a nepřekračovat hladinu MAX vyznačenou na plastové nádobě. Obsah plastového obalu je zakázán na jedlý. Drž se dál od dětí.

1. Umístěte jednotku na suchý, rovný povrch.

2. Otočte do vodorovné polohy zámek nádrže na vodu (13) a trochu vytáhněte nádržku na vodu (8) ze zadní části zařízení. Použijte džbán k nalití čisté, studené vody, dávejte pozor, abyste nepřekročili maximální hladinu. Můžete nalít vodu bez úplného vytažení nádrže na vodu. Chcete-li nádrž na vodu úplně vyjmout, nejprve demontujte čerpadlo (11) uvolněním dvou černých držáků (15) a nádrž na vodu (8) vytáhněte. Po nalití vody otočte zámek nádrže na vodu (13) do vodorovné polohy. Po nalití vody do nádrže na vodu zařízení nenaklánějte. Pokud je zařízení připojeno k napájecímu zdroji, nevyjímejte nádržku na vodu. 3. Připojte zástrčku ke zdroji napájení, zařízení je v pohotovostním režimu. LCD displej zobrazující okolní teplotu místnosti je osvětlen. Nyní lze k ovládání zařízení použít ovládací panel (2) nebo dálkové ovládání (14) (obrázek B). Zapněte zařízení pomocí tlačítka napájení (A). Zařízení začne pracovat střední rychlostí. Opětovným stisknutím tlačítka (A) jej přepnete zpět do pohotovostního režimu. 4. Tlačítko (B) umožňuje změnit rychlost ventilátoru. Lze zvolit následující rychlosti: rychlá, střední a pomalá. Příslušné ikony na panelu se rozsvítí. 5. Tlačítko mokrého chlazení (F) snižuje teplotu vzduchu spuštěním vodního čerpadla. Pokud je v nádrži na vodu POUZE voda, stiskněte tlačítko (F). Dále je připevněna sada dvou plastových nádob (12). Plastové nádoby (12) je třeba plnit studenou vodou z vodovodu a nesmí překročit maximální hladinu. Dále je vložte na několik hodin do mrazničky. Poté vložte jednu nebo obě nádoby do nádrže na vodu (8). K vyfukování vlhkého studeného vzduchu musí být zařízení naplněno vodou. Když je zařízení v provozu, pravidelně kontrolujte hladinu vody, abyste zjistili, zda je třeba vodu doplňovat. Opětovným stisknutím tlačítka (F) vypnete foukání mokrého studeného vzduchu. 6. Stisknutím tlačítka oscilace (C) spustíte oscilaci zařízení, které zajišťuje rovnoměrné rozložení proudu studeného vzduchu v rozsahu 55 ° ve směru vlevo a vpravo. Příslušný indikátor se rozsvítí.

7. Tlačítko TIMER (E) umožňuje programování doby provozu s 1hodinovým poklesem od 1 do 8 hodin.49

8. Tlačítko MODE (D) umožňuje přepínání mezi jedním ze 3 režimů foukání:

normální vítr, přírodní vítr a klidový vítr. a) Normální režim: umožňuje uživateli ručně nastavit rychlost ventilátoru mezi vysokou, střední a nízkou. Po každém zapnutí ventilátoru se spustí provoz v normálním režimu. b) Přírodní režim: napodobuje přirozený účinek větru opakováním sekvence otáček ventilátoru:

• Pokud zvolíte nízkou rychlost ventilátoru: ventilátor bude foukat 5 sekund při nízké rychlosti a poté se na 5 sekund vypne, tento cyklus se bude opakovat znovu a znovu.

• Pokud zvolíte střední rychlost ventilátoru: ventilátor bude foukat každou sekundu po 5 sekundách: střední, nízká, střední, zastavení, nízká, střední, nízká, zastavení a tento cyklus se bude opakovat znovu a znovu.

• Když zvolíte vysokou rychlost ventilátoru: ventilátor bude foukat každou sekundu po 5 sekundách: střední, nízká, vysoká, střední, vysoká, nízká, vysoká, zastavení a tento cyklus se bude opakovat znovu a znovu. c) Režim spánku: byl navržen tak, aby využíval účinky režimu přírody k usínání. Postupně bude snižovat rychlost ventilátoru v krocích po 30 minutách:

• Když zvolíte nízkou rychlost ventilátoru: ventilátor poběží stejně jako nízkorychlostní režim přírody.

• Když zvolíte střední rychlost ventilátoru: ventilátor bude foukat 30 minut při střední rychlosti přírodního režimu, poté přepne do nízkootáčkového přírodního režimu.

• Když zvolíte vysokou rychlost ventilátoru: ventilátor bude foukat 30 minut při vysoké rychlosti v přírodním režimu, poté se přepne na 30 minut při střední rychlosti v přírodním režimu a poté se přepne do nízkootáčkového přírodního režimu. POZNÁMKA: Pokud dáváte přednost stálé rychlosti ventilátoru během spánku, doporučujeme nastavit ventilátor do normálního režimu a zvolit nízkou rychlost. Pomocí funkce časovače nastavíte, aby se ventilátor po uplynutí určité doby (např. 1 hodinu po ulehnutí) vypnul. 9. Všechna tlačítka na dálkovém ovládání (14) mají stejné funkce jako tlačítka na ovládacím panelu (2). Mezi přístroj a dálkový ovladač neumisťujte žádné předměty, aby byla zajištěna správná komunikace mezi dálkovým ovladačem a zařízením. Pro spuštění dálkového ovládání (14) vytáhněte instalační fólii. Chcete-li vyměnit baterii, stiskněte uvolňovací západku na krytu dálkového ovládání. Vyměňte ji za baterii stejného typu a baterii vložte zpět v opačném pořadí.

Před zahájením čištění nebo vyprázdnění zařízení vždy odpojte zařízení ze zásuvky. 1. Očistěte měkkým suchým hadříkem. Nepoužívejte chemická rozpouštědla, protože mohou způsobit trvalé poškození nebo deformaci zařízení.

2. Pokud zařízení nebudete používat déle než tři měsíce, vyjměte baterie z dálkového ovladače.

3. Po dlouhodobém provozu bude kryt se sítí (7) a filtrem (5) ucpán prachem, což výrazně ovlivní výkon chlazení zařízení. Pokud dlouho neměníte vodu, může dojít k tvorbě plísní. Doporučujeme jednou týdně vyčistit kryt sítí (7) a filtrem (5). Postup čištění filtru je uveden níže: a) Odpojte zařízení, vyšroubujte šroub (6) zadního krytu šroubovákem a poté vyjměte kryt se sítí (7) a filtrem (5). b) Otřete dočista nebo pomocí vysavače. Použijte prachovku, kterou jemně opráší filtr (5). Poté opláchněte filtr (5) pod čistou vodou, abyste odstranili prach a nečistoty. Kryt se sítí (7) by se neměl třepat rukama, aby nedošlo k deformaci sítě. c) Vraťte filtr (5) a kryt se sítí (7) zpět na místo a utáhněte šrouby. d) Před opětovným zapnutím zkontrolujte, zda jsou nádržka na vodu (8), filtr (5) a kryt se sítí (7) vyměněny ve správné poloze. Před sezónním uskladněním zajistěte, aby všechny části byly suché spuštěním režimu ventilátoru po dobu 2 hodin nebo kratší, pokud je filtr (5) zcela suchý. 4. Před sezónním uskladněním vypusťte vodu vyjmutím nádrže na vodu (kapitola Používání zařízení - bod 2). K čištění nádrže na vodu použijte jemné mýdlo a vodu. Poté zařízení a nádrž na vodu úplně osušte, aby nedošlo k poškození vlhkostí.

5. Před uskladněním vypusťte vodu z plastových nádob (12).

6. Zakryjte zařízení plastovým sáčkem, abyste chránili prach, a naviňte napájecí kabel. Skladujte na suchém místě mimo přímé sluneční světlo. TECHNICKÁ DATA: Napájení 220-240 V ~ 50 Hz Příkon: 60 W. Max. Výkon: 320 W. Objem nádrže: 2 litry Spotřeba vody: 300 ml / hod Baterie: CR2025 (3V) Úroveň hluku: 59 dB Objem vzduchu: 800 m3 / h Rozměry produktu: 30 x 30 x 108 cm Ochrana životního prostředí. Kartón odevzdejte do sběru. Polyetylénové sáčky (PE) vyhazujte do kontejneru na plasty. Vysloužilý přístroj odevzdejte do příslušného sběrného dvoru, protože některé části zařízení mohou představovat pro životní prostředí nebezpečí. Elektrický přístroj odevzdejte tak, aby se omezilo jeho opětovné používání. Pokud jsou v přístroji baterie, vyjměte je a odevzdejte do příslušného sběrného místa zvlášť. Přístroj nevyhazujte do popelnic ani kontejneru na směsný odpad!! NEDERLANDS

zásuvky a držať ju rukou. Nikdy neťahajte za napájací kábel !!!

8. Napájací kábel, zástrčku alebo celé zariadenie nikdy nedávajte do vody. Výrobok nikdy

nevystavujte atmosférickým podmienkam, ako je priame slnečné svetlo alebo dážď, atď. Výrobok nikdy nepoužívajte vo vlhkých podmienkach.

9. Pravidelne kontrolujte stav napájacieho kábla. Ak je napájací kábel poškodený, výrobok

12. Produkt nikdy nepoužívajte v blízkosti horľavých látok.

16. Neblokujte zásuvku.

17. Po dokončení, pred odložením, vypustite zo zariadenia vodu.

19. Vybité batérie v diaľkovom ovládači vymeňte vždy za nové.

9. Napájací kábel 10. Indikátor hladiny vody

11. Čerpadlo 12. Plastové nádoby

13. Zámok nádrže na vodu 14. Diaľkové ovládanie

Diaľkové ovládanie a ovládací panel - obrázok B A - tlačidlo napájania B - tlačidlo rýchlosti C - tlačidlo kmitania D - tlačidlo režimu Tlačidlo E - časovač F - tlačidlo mokrého chladenia

5. Pred uskladnením vypustite vodu z plastových nádob (12).
