Tipo de produto	Churrasqueira a gás
Marca	Barbecook
Modelo	Spring 3212
Número de queimadores principais	3 (queimadores principais)
Queimador lateral	Sim, com potência dedicada
Ignição	Elétrica por pilha AA (não fornecida)
Material da grelha	Aço cromado (recomendado manutenção suave)
Material do tanque	Esmalte (resiste à ferrugem, fácil de limpar)
Termômetro	Sim, na tampa para monitorar a temperatura
Tipo de gás	Butano ou Propano
Pressão do gás	Butano: 28-30 mbar; Propano: 30-37 mbar (conforme o país)
Capacidade do cilindro	4,5 a 15 kg (altura máxima 70 cm)
Alimentação elétrica	1 pilha AA para o acendedor
Superfície de cozimento	Grelha em aço cromado, zonas de calor múltiplas
Pré-aquecimento	Recomendado 10 minutos com tampa fechada
Limpeza	Produto de limpeza Barbecook recomendado para grelha e tanque
Manutenção dos queimadores	Limpeza regular dos queimadores e venturis (pelo menos 2 vezes por ano)
Segurança	Uso externo apenas, verificação de estanqueidade obrigatória
Garantia	2 anos (sob condições de uso e manutenção adequadas)
Peças de reposição	Disponíveis em www.barbecook.com ou em pontos de venda
Registro do produto	Recomendado em www.barbecook.com para benefícios do serviço pós-venda

Perguntas frequentes - Spring 3212 BARBECOOK

Como montar a churrasqueira Spring 3212?

Use uma chave de fenda Phillips, uma chave de fenda plana e uma pilha AA para o acendedor. Siga os desenhos de montagem na segunda parte do manual. Tome cuidado com os itens esmaltados para evitar lascas.

Que tipo de gás usar e qual regulador escolher?

Use butano ou propano. O regulador deve ser homologado: para butano, 28-30 mbar; para propano, 30-37 mbar conforme seu país. Verifique a tabela no manual para países específicos.

Como verificar a estanqueidade do gás?

Aplique uma mistura de água e detergente (50/50) em todas as conexões e na mangueira. Abra levemente o gás. Se formar bolhas, há vazamento. Feche o gás e aperte as conexões ou substitua as peças.

Como acender os queimadores principais?

Abra a tampa, coloque os botões em OFF, abra o fornecimento de gás, aguarde 10 segundos, então pressione o acendedor enquanto gira o botão do queimador central para HIGH. Sempre acenda o queimador central primeiro.

O que fazer em caso de vazamento de gás?

Feche imediatamente o fornecimento de gás e todos os botões em OFF. Não fume. Se o vazamento for de uma conexão, aperte-a. Se for do cilindro ou mangueira, substitua-os. Se o vazamento persistir, contate um distribuidor Barbecook.

Como limpar os queimadores e venturis?

Remova os queimadores, limpe-os com uma escova pequena ou um limpador de cachimbo (ex: clipe de papel desdobrado). Verifique se não estão obstruídos por ninhos de insetos. Recoloque-os alinhando os venturis com as aberturas das válvulas.

Por que as chamas são amarelas e fracas?

Os queimadores ou venturis provavelmente estão obstruídos. Limpe-os. Outra causa: presença de sal nos queimadores ou uso de butano com um regulador inadequado. Consulte a tabela de solução de problemas.

Como evitar chamas altas?

Limpe o tanque após cada uso. Corte o excesso de gordura das carnes. Use cozimento indireto ou feche a tampa com os queimadores em potência média/baixa. Monitore o termômetro para não ultrapassar 300°C.

Como guardar o aparelho no inverno?

Desconecte o cilindro de gás. Limpe os queimadores e a grelha, unte levemente a grelha e embrulhe-a em papel. Cubra o aparelho com uma capa Barbecook. Guarde o cilindro do lado de fora em local ventilado.

Onde encontrar peças de reposição?

Em www.barbecook.com ou em seu ponto de venda. Se registrou seu aparelho, pode pedir via sua conta MyBarbecook. Peças sob garantia devem ser solicitadas na loja.

MANUAL DE UTILIZADOR Spring 3212 BARBECOOK

[PT] Aceda a barbecook.com, registe o seu Barbecook e a sua experiencia com a Barbecook sera continuamente melhorada!

1 Registrar o aparelho. 88

2 Acerca do presente manual. 88

3 Instruções de segurança importantes 88

Leia e siga as instruções 88
Seja cauteloso com o gás 88
- Selezione um local apropriado 88
Avisos de seguranca 88

4 Conceitos recorrentes. 88

• Venturis. 89
  Cobertura do bico de gás. 89
  Esmalte 89
  Chamasubitas. 89

5 Montar o aparelho 89

Instruções de segurarca 89
Para montar o aparelho 89

6 Ligar o gás ao aparelho 89

• Qual botija, mangueira e regulador? 89
  Instruções de segurarca 90
• Ligar a mangueira ao aparelho 90
• Ligar a mangueira e a botija ao regulador 90
  Substituiro cilindro. 91

7 Verificar fugas de gás 91

• Porque verificar fugas de gás? 91
• Quandverificafugasdegas? 91
• Quais os materiais que necessito? 91
  Materiali occurrenti 91
• Para verificar fugas de gás 91
  No caso de una fuga de gás. 92

8 Preparar o aparelho 92

• Antes de cada'utilisation. 92
• Antes da primeira'utilisation (durante um longo período) 92
  Queimar no aparelho 92

9 Acender os bicos de gás. 92

Instruções de seguraçaa 92
- Acender os bicos de gás principales. 92

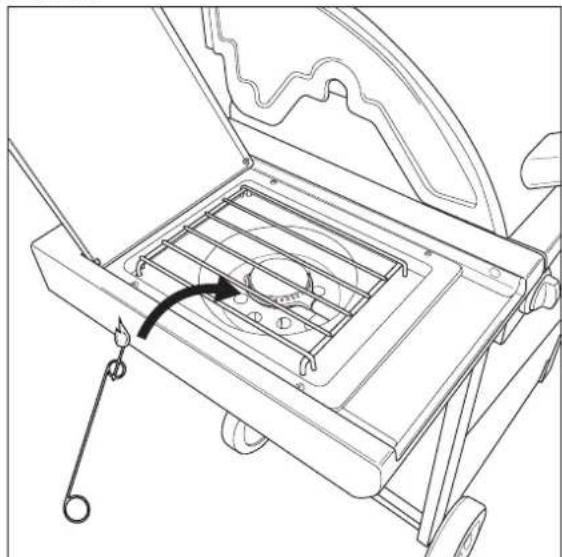

- Acender o bico de gás lateral. 93
Desligar os bicos de gás 93
Reacender os bicos de gás 94

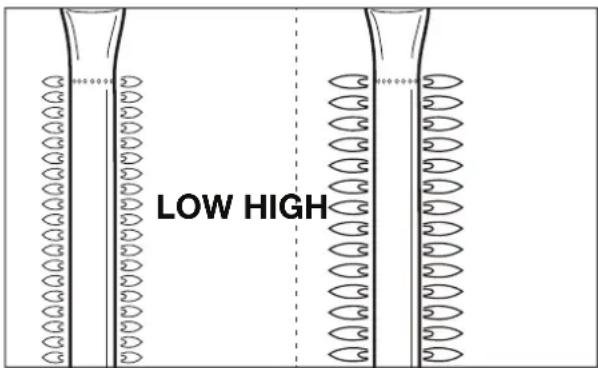

Verificar as chamas. 94

10 Dicas e conselhos uteis 94

• Pré-aquecer o aparelho 94
• Evitar que os alimentos fiquem agarrados 94
  Grelhar direta e indiretamente 94
  Grelhar com a tampa fechada. 94
  Monitorizar a temperatura. 94
• Aproveitar as zonas quentes 95
  Evitar chamas descontroladas 95

11 Manutenção do aparelho 95

• Limpar o grelhador 95
• Limpar a taça 95
• Limpar os queimadores e osventureis. 95
• Acender o bico de gás lateral. 96
  Guardar o aparelho. 96
  Guardar botijas de gás 96
• Encomendar peças sobresselentes 96

12 Garantia 96

Coberto 96
- Nao coberto 97

13 Especificações tíncicas 97

Acender o bico de gás lateral 97
Diametros do injector 97

14 Resolucao de problemas 97

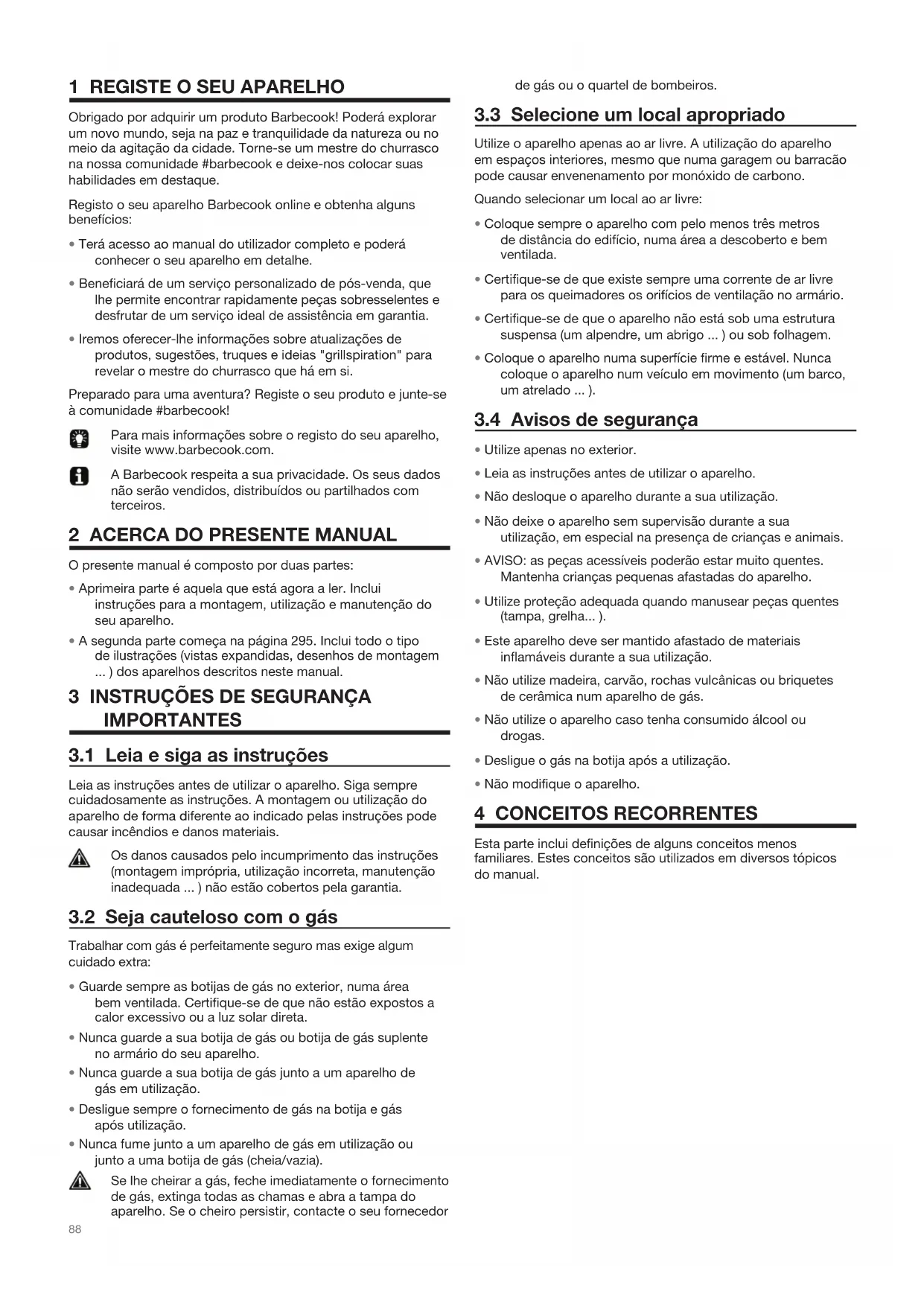

1 REGISTE O SEU APARELHO

Obrigado por adquirir um produto Barbecook! Poderá explorar um novo mundo,cka na paz e tranquilidade da natureza ou no meio da agitacao da cidad. Torne-se um mestre do churrasco na russa comunidade #barbecook e deixe-nos colocar suas habilidades em destaque.

Registo o seu aparelho Barbecook online e obtenha algunos beneficios:

• Tera acesso ao manual do'utilizar complete e poderá conhecer o seu aparelho em detailhe.
• Beneficiará de um的服务o personalizzato de pos-venda, que lhe permitEARancarapidamente peças sobresseleentes e desfrutar de um service ideal de assistencia em garantia.
• Iremos Oferecer-Ihe informacoes sobre atualizacoes de produits, sugestoes, truques e ideias "grillspiration" para revelar oarestre do churrasco que ha em si.

Preparado para uma aventura? Registe o seu produits e junte-se à comunidade #barbecook!

Para mais informações sobre o registro do seu aparecido, visite www.barbecook.com.

A Barbecook respeita a sua privacidade. Os seu's dados não serao vendidos, distribuidos ou partilhados com terreiros.

2 ACERCA DO PRESENTE MANUAL

O presente manualécomposto pordiaspartes:

• Aprimeira parte é aquela que está agora a ler. Inclui instruções para a montagem, Utilização e manutençao do seu aparecido.
• A segunda parte começa na págrina 295. Inclui todo o tipo de ilustrações (vistas Expandidas, desenhos de montagem ... ) dos aparhos descritos neste manual.

3 INSTRUÇÉS DE SEGURANÇA IMPORTANTES

3.1 Leia e siga as instruções

Leia as instruções antes de'utilizar o aparecido. Siga sempre cuidadosamente as instruções. A montagem ou utilização do aparecido de forma diferente ao indicado pelas instruções pode causar incéndios e danos materiais.

Os danos causados pelo incumprimento das instruções (montagem impropriária, Utilização incorrente, manutençao inadequada...) não está cobertos pela garantia.

3.2 Seja cauteloso com o gás

Trabalhar com gás é perfeitamente seguro mas exige algouhn可能导致 extra:

• Guarde sempre as botijas de gás no exterior, numa area bem ventilada. Certifique-se de que não está expostos a calor excessivo ou a luz solar direta.
• Nunca guarde a sua botija de gás ou botija de gás suplente no armário do seu aparelho.
• Nunca guarde a sua botija de gás jusqu'à um aparecido de gás em'utilisation.
• Desligue sempre o fornecimento de gás na botija e gás antes Utilização.
• Nunca fume muito a um aparecido de gás em'utilisation ou muito boa a uma botija de gás (cheia/vezia).

Se Ihe cheirar a gás, feche imeditamente o fornecimento de gás, extinga todas as chamas e abra a tampa do aparelho. Se o cheiro persistir, contacte o seu fornecedor

de gás ou o quartel de bombeiros.

3.3 Selezione um local apropriado

Utilize o aparelho apenas ao ar livre. Autilização do aparheiro em espacços interiores, mesmo que numa garagem ou barração pode causar envenenamento por monóxido de carbono.

Quando seleccionar um local ao ar livre:

• Coloque sempre o aparecido com pelo menosraxs metros de distência do edificio, numa area a descoberto e bem ventilada.
• Certifique-se de que existe sempre uma correrente de ar livre para os queimadores os orificios de ventilação no armário.
• Certifique-se de que o aparecido não está sob uma estrutura suspensa (um alpendre, um abrigo...) ou sob folhagem.
• Coloque o aparelho numa superficie firme e estavel. Nunca colocque o aparelho num Veiculo em movimento (um barco, um atrelado ...).

3.4 Avisos de seguranca

• Utilize apenas no exterior.
• Leia as instruções antes de'utilizar o aparelho.
• Não desloque o aparecido durante a sua'utilisation.
• Não deixe o aparecido sem supervisão durante a sua'utilisation, em especial na presence de crianças e animais.
• AVISO: as peças acessveis poderão estar muito quentes. Mantenha crianças pequenas afastadas do aparelho.
• Utilize proteção adequada quando manusear peças quentes (tampa, grelha...).
• Este aparecido deve ser mantido afastado de materiais inflamáveis durante a sua Utilização.
• Não utilizemadeira,carvão,rochas vulcânicas ou briquetes deceramica numaparelho de gás.
• Não utilize o aparelho caso tenha consumido alcool ou drogas.
• Desligue o gás na botija après autilização.
• Não modifique o aparelho.

4 CONCEITOS RECORRENTES

Esta parte inclui definições de algunos conceitos menos famíreis. Estes conceitos são realizados em diversos tópicos do manual.

4.1 Venturis

Os venturis são os tubos(PCquenos ligados a entrada dos bicos de gás. Na parte lateral dos venturis existe um orificio. Isto é visível nos bicos de gás principals e no bico de gás lateral:

Quando o gás está a ser direcionado para os bicos de gás passa atraves dos venturis. Gracias aos orificios nos lados, o gás é então misturado com ar e - como resultado - com oxigenio. Isto é necessário para uma boa igniação nos bicos de gás: apenas a mistura correta de gás e oxigenio irá acender apropriadamente e resultaré em boas chamas.

4.2 Cobertura do bico de gás

Algomas peças do aparelho está cobertas com uma camada de vidro fundido, denominado esmalte. Este esmalte protege o metal subjacente contra corrosão. O esmalte é um material de elevada qualidade: é resistente a ferrugem, não desaparece sob a influência de temperatas altas e é muito fácil de manter.

Devido ao facto de o esmalte ser menos flexivel do que o metal coberto, é possivel que pedacoes de esmalte lasquem quando manuseia o aparelho de forma incorreta. De modo a evaporar problemas, tenha dificuldado quando estiver a montar peças esmaltadas e mantenha sempre o esmalte conforme descririto mais adiante no presente manual.

4.4 Chamas sūbitas

As acendalhas são chamas repentinas que causam faisca a partir da taça quando está a grelhar. Geralmente são causadas pela queda de gordura ou marinada.

5 MONTAR O APARELHO

• Não modifique o aparecido quando estiver a montá-lo. É muito perigo e não é permitido alterar peças pré-montadas e/ou vedadas pelo fabricante.
• Siga sempre cuidadosamente as instruções de montagem.
• O'utilizaré responsavelPGA montagem correta do aparelho.Os danos causados pela montagem impropria nao sao cobertos pela garantia.

5.2 Para montar o aparelho

Necessita de uma chave de fendas cruzada, de uma chave de fendas plana e de uma pilha AA (dispositivo de ignicao eletrico). Estas pilhas não são fornecidas com o aparheiro.

1. Coloque o aparelho numa superficie plana e limpa.
2. Monte o aparelho conforme ilustrado nos desenhos de montagem. Estes encontrar-se na seguda parte do presentemanual,aposo a vista expandidado seu aparelho.

Tenha cuidado quando montar peças esmaltadas. As ferramentas e os parafusos poderao danificar o esmalte. Utilize as anilhas de fibra fornecidas para proteger o esmalte em redor dos parafusos.

As embalagens blister podem conter mais parafusos do que o necessário. Os parafusos podem ser deixados para já a montagem.

A embalagem inclui um kit de emergência com peças de montagem sobresselentes (parafusos, pinos, anilhas de fibra...) Pode utilizes-as no caso de perdor ou partir algumas peças.

6 LIGAR O GÁS AO APARELHO

6.1 Qual botija, mangueira e regulador?

Antes de ligar o gás ao aparelho,deeracompraruma botija de gás,uma mangueira e um reductor.A tabela abaixo indica qual a botija, mangueira e reductor a utiliser.

Este aparelho está regulado para funciona com botijas de gás butano/propano de 4,5 a 15 kg com um reductor apropriado. Recomendamos que o aparelho sera ligado a gás propano O gás propano Oferece una combustão de alta calidad e é menos sensivel ao gelo. A alta A da botija deve ser inferior a 70 cm, independentemente da largura ou diametro D da botija.

Compre o reductor e a botija de gás emconjunto. Nem todos os redutores funciona am todas as botijas.

Utilize apenas uma mangueira e redutor homologados para o País de utilização.

6.2 Instruções de segurança

• Nunca ligue o cilindro diretamente ao aparelho. Monte sempre um regulador de pressao primeiramente no cilindro.
• Nunca modifique peças pré-montadas ou vedadas do cilindro, da manqueira ou do regulador de pressão.

• Mantenha a mangueira o mais curta possivel (1,5 m no máximo) para fazer que arraste no chão.

• Nunca deforme nem torca a mangueira. Não puxe nen perfure a mangueira. Mantenha a mangueira afastada de todas as peças quentes do barbecue. Certifique-se de que a mangueira flexivel estica de forma normal, sem torncer ou puxar.

• A mangueira deve ser substituía se estiver danificada ou quebrada, quando exigido por regulamenteçõesnationais ou no final do ciclo de vida da peça (por exemple, Franca)

• Mantenha sempre a botija na posicao vertical.

• Nunca abra o fornecimento de gás.
• Verifique se existem fugas sempre que efetuar alteracoes na liação do gás. Ver "7 Verificar a existência de fugas de gás".

6.3 Ligar a mangueira ao aparelho

Franca:

O equipoamento pode serutilizzato comdoistipsode mangueiras flexiveis:

• Mangueira flexivel concebida para ser acoplada ao barbecue e ao reduitor, com braçadeiras (de acordo com a norma XP D 36-110). Comprimento recomendado 1.25 m.
• Mangueira flexivel (de acordo com a norma XP D 36-112) equipada com uma porca G de 1/2 roscada para fixar ao barbecue e uma rosca M de 20x1,5 roscada para fixar ao redutor. 1,25 m de comprimento recomendado.

Outros païses:

O aparelho deve ser utilisé con una mangueira flexivel adequada para gás butano e propano. O comprimento da mangueira não deve excesser 1,50 m.

Para ligar a mangueira do gás ao aparecido tem de montar um acoplamento no tubo de gás do aparecido. O aparecido é fornecido comodos acoplamentos, eles发展机遇ados na paises em particular:

Pais	Acoplamento
BE, CH, CZ, DK, ES, FI, GB, IE, IT, PT, SI	Acoplamento A
FR	Acoplamento B

Se o seu País não estiver naabela, utilize o acoplamento que se encontrar em conformidade com as suas nomas{nacionais.

6.3.1 A COPLAMENTO A

1. Aparafuse o acoplamento ao tubo de gás do aparelho (A) e aperte-o com uma chave fixa de 19 mm (B).

1. Deslize a mangueira ao longo do acoplamento (C) e aperte o anel de aperto com uma chave de fendas cruzada (D).

6.3.2 ACOPLAMENTO B

1. Aparafuse o acoplamento ao tubo de gás do aparelho (A) e aperte-o com uma chave fixa de 22 mm (B).

1. Aparafuse a mangueira de gás ao acoplamento (C) e aperte-o com两大 chaves fixas. Fixe o acoplamento com uma chave fixa de 22 mm quando roda a mangueira com uma chave fixa ajustavel (D).

6.4 Ligar a mangueira e a botija ao regulador

Dependendo do tipo de regulator de pressão que utilizes, necessita de uma chave de fendas cruzada e/ou de uma chave fixa ajustavel.

1. Ligue a mangueira ao regulator de pressao. Adote uma das seguentes medidas:

2. Se a mangueira tiver um anel de aperto, deslize a mangueira ao longo do regulador e aperte o anel de aperto com uma chave de fendas cruzada (A).

3. Se a mangueira tiver uma porca, aparafuse a mangueira no regulador e aperte a porca com uma chave fixa ajustavel (B).

1. Ligue o regulador de pressao a botija de gás. Adote um das segunte medidas:

Se o regulador tiver uma porca, aparafuse o regulador no sentido horario na botija e aperte a porca com uma chave fixa ajustavel (C).
- Se o regulador tiver uma rosca, aparafuse o regulador no sentido anti-horário na botija (D).

Utilize apenas redutores que cumprim a norma EN 16129.

6.5 Substituir o cilindro

1. Fecha o fornecimento de gás e defina todos os botões de controle para OFF.
2. Desligue o cilindro vazio e ligne o cilindro cheio.
3. Verifique eventuels fugas no cilindro, na mangueira e em todas as ligações de gás. Ver "7 Verificar fugas de gás".

Atença, a mudança da botija de gás deve ser sempre efetuada longe de qualquer fonte de ignião.

7 VERIFICAR FUGAS DE GÁS

7.1 Porque verificar fugas de gás?

O gás propano e o gás butano são mais pesados do que o ar. Como resultado, não se dispersam quando existe uma fuga no aparelho. Especially nos dias sem vento, uma fuga pode fazer com que o gás se acumule no interior e em redor do aparelho. Este gás acumulado podeOOTAO acender e explodir.

7.2 Quando verificar fugas de gás?

• Antes da primeira'utilisation ou antes da primeira utilização àspmu longo periodo de não-utilização.

• Cada vez que substitui um componente de gás.
• Pelo menos uma vez por ano, de preferência no inico da estação.

7.3 Instruções de segurança

• Guarde o aparelho no exterior, numa area bem ventilada.
  Certifique-se de que não existem chamas ou fontes de calor尽头 ao aparelho.

• Nunca utilize um isqueiro ou fósforo para verificar fugas de gás.

• Não fume e não acenda os bicos de gás quando estiver a verificar fugas de gás.

7.4 Quais os materiais que necessito?

Para verificar fugas de gás, necessita de:

• Um liquido de teste. Pode'utilizar um spray contra fugas pronto a usar ou uma mistura de água (50%) e detergente da loça (50%).
• A ferramenta de teste de fugas fornecida com o seu aparelho. Utiliza-a para sugar o liquido de teste e aplicá-lo no componente de gás ou ligação que pretende verficar.

7.5 Para verificar fugas de gás

Pode vericar eventuais fugas de gás ao aplicar um liquido de teste em todos os componentes de gás e ligações. Se as bolhas num componente em particular ou ligação crescerem, existe uma fuga de gás:

Para verificar fugas de gás, procedo do segunte modo:

1. Coloque o aparelho no exterior.
2. Obtenha a sua ferramenta de teste contra fugas e o liquido de teste (spray contra fugas ou mistura de agua/detergente).
3. Abra a tampa e definira todos os botões de controlo para OFF.
4. Abra o fornecimento de gás ligeiramente. Rode a valvula da botija de gás apenas uma vez.

5. Sugue algoq liquido de teste com a ferramenta de teste contra fugas e aplique-o na area que pretende verificar. Tem de verificar:

6. As solda da botija de gás (A)
   A mangueira (B)

7. As ligações entre a botija e o regulador de pressão e entre o regulador de pressão e a mangueira (C)
   A ligacao entre a mangueira e o aparelho (D)

O seu regulador de pressão e o acoplamento poderao ser differentes dos indicados nas ilustracoes.

1. Adote uma das seguintes medidas:

2. Se detetar una fuga, continue conforme descririto en "No caso de una fuga de gás".

3. Se não existirem fugas, feche o fornecimento de gás, enchague bem todos os componentes com água e seque-os bem.

1. Fecha o fornecimiento de gás e execute una das següentes medidas:

2. Se detetou urna fuga numa das ligações, apareça esta ligação.

3. Se detetou uma fuga no cilindro ou mangueira, substitua o cilindro ou a mangueira.

4. Verifique novamente a ligaçao ou o componente no qual detetou a fuga.

5. Se a fuga não for reparada, contacte um Barbecook distribuidor. Não utilize o aparecido às a fuga estar reparada.

Para obter una lista de distribuidores Barbecook proximos, consulte www.barbecook.com.

8 PREPARAR O APARELHO

Cada vez que utilizes o aparelho, certifique-se de que:

• O aparecido está num local apropriado. Ver "3.3 SeLECTION um local apropriado".
• A mangueira de gás não arrasta no chão e não entra em contacto com uma superficie quente ou com queda de gordura.
• A taça está limpa. Recomendamos que limpe o aparecido antes de ação. Ver "11.2 Limpar a taça".
• Os bicos de gás eventureis não estábloqueados por ninhos de insetos ou teias de aranha. Ver "11.3 Limpar os queimadores e osventureis".
• Os bicos de gás está montados corretamente. Os venturismém de ser colocados sobre as aberturas das valvulas de gás.

Se pretender ter absoluta certeza de que a sua ligation de gás está em boas condições, pode verifiar o seu aparecido quando a fugas de gás antes de cada Utilização. Ver "7 Verificar fugas de gás".

8.2 Antes da primeira'utilisation (durante um longo periodo)

Se utilizes o aparecido pela primarya vez ou pela primarya vez antes um longo periodo de não-utilização tem de executar algumas verificações extra:

• Certifique-se de que leu, comprende u verificou todas as instruções no presente manual (apenas antes da primeira utilização).
• Verifique o aparelho quando a eventuais fugas de gás. Ver "7 Verificar fugas de gás".

• Limpe os bicos de gás e os venturis (apenas antes da primeira'utilisation durante um longo periodo). Ver "11.3 Limpar os queimadores e os venturis".
• Queime no aparecido antes de colocar quaisquer alimentos\ neste (apenas antes da primarya Utilização). Ver "8.3 Queimar no aparecido".

8.3 Queimar no aparelho

Ao queimar no aparelho antes da primarya utilizacao está a removegorduras de fabrico residuais do aparelho. Procedado do segunte modo:

1. Acenda os bicos de gás principales e defina os respetivos botões de controlo para HIGH. Ver "9.2 Acender os bicos de gás principales".
2. Fecha a tampa e Dealer o aparelho queimar durante 15关键时刻. Não colque ainda alimentos no grelhador.
3. Após 15 Minutes, abra a tampa e deixe o aparecido queimar durante mais 5 Minutes (botões de controle não definidos para HIGH).
4. Após 5 Minutes, o aparecido está pronto a ser uso. Pode ahora colocar alimentos no grelhador.

Para acender os bicos de gás com o dispositoivo de ignião eletrico tem de instalar uma pilha AA no dispositoivo de ignião. Essa pilha não é fornecida com o aparelho. Encontra o compartmento da pilha do dispositoivo de ignião no painei de controlo do aparelho.

9.1 Instruções de segurança

• Antes de acender o aparelho, execute todas as verificacoes listadas em "8 Preparar o aparelho".
• Certifique-se de que a tampa está sempre aberta quando acende um bico de gás.
• Nunca se debruce diretamente sobre um bico de gás quando o acender.

9.2 Acender os bicos de gás principales

9.2.1 U TILIZAR O DISPOSITIVO DE IGNICO

1. Abra a tampa e colque os botões de controlo dos bicos de gás principales na posão OFF.
2. Se nenhum除外 bico de gás estiver ainda acaso, abra o fornecimento de gás e aguardedez segundos. Isto permite que o gás estabilize.
3. Prima o dispositoivo de ignicao ate ouvir o som de faicas.

4. Mantendo o disposicao de ignicacao premido, colocque o botao de controlo do bico de gas central na posicao HIGH. Acenda sempre o bico de gas central em primeiro lugar e nunca tente acender todos os bicos de gas principais ao mesmo tempo.

5. Se o bico de gás não acender après tres tentativas, coloque o respetivo botão de controlo na posicao off, feche o fornecimento de gás e aguarde 5 minutos. Isto permitirá que o gás acumulado se dissipe.

6. Tente novamente acender o bico de gás. Se ainda assim não acender, tente acende-lo com um fósforo ou consulte "14 Resolução de problemas" para determinar a causa do problema.
7. Assim que um bico de gás estiver aceso, acenda os outros bicos de gás colocando os respetivos botões de controlo na posão HIGH.

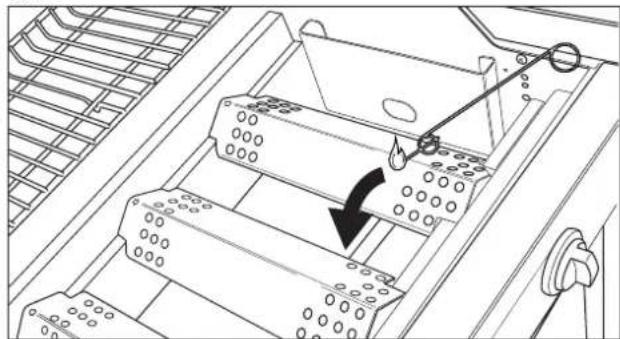

9.2.2 UTILizar UM FOSFORO

1. Coloque um fósforo no suporte de fósforos.

1. Abra a tampa e coloque os botões de controlo dos bicos de gás principales na posão OFF.
2. Se nenhum除外 bico de gás estiver ainda acaso, abra o fornecimento de gás e aguarde dez segundos. Isto permite que o gás estabilize.
3. Acenda o fosforo e segure-o circa de 13 mm do bico de gás.

1. Coloque o botão de controle de um bico de gás na posção HIGH.

Acenda sempre um bico de gás principal para fazer. Nunca agenda todos os bicos de gás principais ao mesmo tempo.

1. Se o bico de gás não acender dentro de 5 segundos, colocque o respetivo botão de controlo na posicao OFF, feche o fornecimento de gás e aguarde 5 minutos. Isto permitirá que o gás acumulado se dissipe.
2. Tente novamente acender o bico de gás. Se ainda assim não acender, consulte "14 Resolução de problemas" para determinar a causa do problema.
3. Assim que um bico de gás estiver aceso, acenda os outros bicos de gás colocando os respetivos botões de controlo na posão HIGH.

9.3 Acender o bico de gás lateral

O queimador lateral pode supportar tachos com um peso maximalo de 9 kg, um diametro maximalo de 220 mm e um diametro minimo de 120 mm.

9.3.1 U TILIZAR O DISPOTIVO DE IGNAGAO

1. Abra a tampa e colque o botão de controlo do bico de gás lateral na posicao OFF.
2. Se nenhum除外 bico de gás estiver ainda aceso, abra o fornecimento de gás e aguardedez segundos. Isto permite que o gás estabilize.
3. Prima o dispositoivo de ignicao ate ouvir o som de faiscas.
4. Mantendo o disposito do ignico premido, coloque o botao de controlo do bico de gas lateral na posicao HIGH.
5. Se o bico de gás não acender après tres tentativas, colocqueo forncimiento de gás e aguarde 5 horas. Isto permitirá que o gás acumulado se dissipe.
6. Tente novamente acender o bico de gás lateral. Se aínda assim não acender, tente acende-lo com um fósforo ou consulte "14 Resolução de problemas" para determinar a causa do problema.

9.3.2 USO DEI FIAMMIFERI

1. Cologne um fósforo no suporte de fósforos.
2. Abra a tampa e coloque o botao de controlo do bico de gás lateral na posicao OFF.
3. Se nenhum除外 bico de gás estiver ainda aceso, abra o fornecimento de gás e aguardedez segundos.Isto permite que o gás estabilize.
4. Acenda o fósforo e segure-o circa de 13 mm do bico de gás lateral.

1. Coloque o botão de controlo do bico de gas lateral na posicao HIGH.
2. Se o bico de gás lateral não acender dentro de 5 segundos, colocque o respetivo botão de controlo na posicao OFF, feche o fornecimento de gás e aguarde 5 minutos. Isto permitirá que o gás acumulado se dissipe.
3. Tente novamente acender o bico de gás lateral. Se aixaisim não acender, consulte "14 Resolução de problemas"para determinar a causa do problema.

9.4 Desligar os bicos de gás

SeDEXAR deutilizar os bicos de gás tem de desligá-los.Procedado segunte modo:

1. Fecha o fornecimento de gás.
2. Defina os botões de controle dos bicos de gás para OFF.

Ao fechar primeiramente o fornecimento de gás, certificque-se de que não existe gás residual no aparelho.

9.5 Reacender os bicos de gás

Se um bico de gás se apagar quando estiver a ser utilizado, proceedo do segunte modo:

1. Aprire il coperchio e chiudere il gas.

2. Girare tutte le manopole di commando su OFF e aguarde 5 Minutes. Isto permetirà que o gás acumulado se dissipe.

3. Reacenda o(s) bico(s) de gás

Sempre que acende um bico de gás deve verificar as chamas. Uma chama perfeita é quase completeness azul, com um pouco de amarelto no topo. As chamas amarelas esporácidas são normals e não são prejudiciais.

Seunar algo de errado nas chamas, tome una das seguentes medidas para SOLUTIONAR o problema:

Se as chamas estiverem:	Faça o segunte:
Baixas e completeness amARElas	1. Fecha imeditamente o fornecimento de gás e definira todos os botões de controle para OFF.2. Consulte "14 Resolução de problemas" para determinar a causa do problema. O mais provavel é oscreturis estarem bloqueados.
Piu alta del braciere	1. Fecha imeditamente o fornecimento de gás e definaisOs botões de controle para OFF.2. Aguarde 5 minutos de modo a permitir que o gás acumulado se evaporé.3. Reacenda o(s) bico(s) de gás.4. Se o problema persistir, consulhe "14 Resolução de problemas" para determinar acausa do problema.

10. DICASE CONSELHOS UTEIS

10.1 Pré-aquecer o aparelho

Ao pré-aquecer o seu aparelho garanté que o grelhador está suficientemente quente quando colocar alimentos;neste. Proceda do segunte modo:

1. Acenda o(s) bico(s) de gás e defina o(s) respetivo(s) botão(ões) de controlo para HIGH.
2. Fecha a tampa e deixe o aparecido durantedezcretos.
3. Apósdezminutos,abra tampa e coloque os seu alimentos no grelhador.
4. Se necessitar de menos calor ahora, defina o(s) botão(ões) de controlo para uma posicao inferior.

10.2 Evitar que os alimentos fiquem agarrados

Para evaporar que os alimentos fiquem agarrados à greilha:

• Unte os alimentos com oleo utilizing um pincel antes de colocá-los na grelha. Não pode olear oproprio grelhador.
• Pré-aqueça o aparecido. Quanto mais quente estiver o grelhador quando colocá alimentos sobre este, menos os alimentos ficarão agarrados a este.
• Não vire os alimentos muito rapidamente. Deixe-os primeiramente apanharem algoum calor.

Dependendo do tipo de alimentos que estiver a preparar e do modo como pretende prepará-los, pode grelhar direta ou indiretamente:

Método	Descrição	Utilização
Diretamente Para	alimentos diretamente sobre um bico de gás acedo, coloque esse bico de gás numa posicao elevada e mantenha a tampa aberta.	vegetais
Indiretamente	Coloque os seualignedtos junto de um bico de gás acedo, coloque esse bico de gás numa posão média/ baixa e feço a tampa.	Para Continuing a cozinho carne tostada

Quando estiver a grelhar com a tampa fechada, mantenha-se sempre atento ao termómetro da tampa de modo a assegurar que o aparecido não fica muito quente. Ver "10.5 Monitorizar a temperatura".

10.4 Grelhar com a tampa fechada

Fechar a tampauponfaz grelhados temalgumasvantagensimportantes:

• A temperatura do grelhador é superior e mantém-se mais constante.
• Reduz o tempo de cozedura dos seu alimentos e mantém os seu alimentos mais humidos.
• Reduz as chamas descontroladas e poupa gás.

Quando estiver a grelhar com a tampa fechada, mantenha-se sempre atento ao termómetro da tampa de modo a assegurar que o aparecido não fica muito quente. Ver "10.5 Monitorizar a temperatura".

10.5 Monitorizar a temperatura

O seu aparelho está equipado com bicos de gás potentes pelo que aquece rapidamente e pode manter a temperatura regular. quando estiver a grelhar com a tampa fechada tem de certificar-se de que o aparelho não fica muito quente. Mantenha-se atento ao termómetro da tampa e tenha em conta as següntes orientações:

• Uma temperatura de cozedura normal é de aproximadamente 210^ . Com temperatas superiores, a queda de gordura e a gordura acumulada pode causar incendiar.
• A temperatura não deve nunca ser superior a 300^ durante mais de cinco Minutes. Isto pode danIFICar e deformar o aparecido.

Se o aparelho ficar demasiado quente, arrefeca-o ao abrir a tampa e colocar os bicos de gás numa posão inferior.

10.6 Aproveitar as zonas quentes

Quando todos os bicos de gás estiverem aceses, as coberturas dos bicos de gás distribuem o calor o mais uniformamente possível pelo grelhador. Apasar deste calor uniforme, algumas zonasalready está mais quentes do que outras. Pode aproveitar estas zonas de calor para grelhar os seu alimentos na perfeicao:

Zona	Quente?	Utilizar para...
Frente	Quente	Grelhar alimentos delicados (camarões, peixe...)
Centro	Mais quente	Preparar alimentos que necessitam de algo um tempo para cozer (por ex.: salsichas, coxas de galinha...)
Voltar	Muito quente	Tostar carne e vegetais

Tambemodecriarzonasdecaloraojogarcoma potencia dos bicos de gás.Pode,porexample,definir umbico de gásparauma posicão inferioreutilizarazona acimadesse bico degásparaalimentosdelicados ou alimentos que necessitamdealgumtempo paracozer.

10.7 Evitar chamas descontroladas:

Quando estiver a grelhar, é natural que ocorraram algumas chamas descontroladas. Contudo, demasiadas chamas descontroladas AUGmentam a temperatura no aparelho e podem incendar gordura acumulada. Para evaporar chamas descontroladas:

• Certifique-se de que a taça está limpa quando começar a grelhar. Recomendamos que limpe o aparecido antes cadautilização. Ver "11.2 Limpar a taça".
• Verifique regularamente se o orificio de drenagem de gordura não está bloqueado e se o tabuleiro de recolha de gordura ou taça ainda não está cheio.
• Quando grelhar carne gordurosa, apare a gordura excessiva, feche a tampa e definna os bicos de gás para uma posção media ou baixa.

11 MANUTENÇA O DO APARELHO

11.1 LIMPAR O GRELHADOR

Recomendamos que limpe a grelha antes cada'utilização, com um produit de limpeza Barbecook.

11.3 Limpar os queimadores e osventureis

11.3.1 PORQUE LIMPAR OS BICOS DE GÁS E OS VENTURIS?

As aranhas e os insetos podem fazer teias e ninhos nos bicos de gás e nos venturis. Isto poderá bloquear o fornecimento de gás para os bico de gás. Como resultado:

• Não pode acender os bicos de gás. Se consiguiar acendê-los não àsim, apenas produzirão chamas com fumo e amarela.
• O gás pode fazer a queimar fora dos venturis, nos botões de controlo. Estes incéndios são denominados chamas descentroladas e podem resultar em graves lesões e danos materiais.

Os danos causados por bicos de gás eventureis bloqueados são considerados como manutenção inadequada e não são cobertos pela garantia.

11.3.2 QUANDO LIMPAR OS BICOS DE GAS E OS VENTURIS?

Tem de limpar os bicos de gás e os venturis do seu aparelho:

• Antes da primeira'utilisation não tem sido doneis, como a utilização.
• Pelo menos das vezes por ano, de preferência no inicial da estação.

11.3.3 LIMPAR OS BICOS DE GÁS E OS VENTURIS

1. Remova os bicos de gás do aparelho conforme indicado nas ilustrações. Se notar que um bico de gás está danificado, tem de substitui-lo.

1. Limpe os bicos de gás e os venturis com uma escova(PC)queena ou um produits de limpeza de tubos caseiro (um clipe de papeis desdobrado, uma escova de canos ...).
2. Volte a colocar os bicos de gás. Certifique-se de que osventureis são colocados sobre as aberturas das valvulas de gás.

11.4 Manutenção das peças esmaltadas, peças de inox, peças cromadas e peças revestidas a pó

O aparelho é composto por peças esmaltadas, peças de aço inoxidável, peçascromadas e peças revestidas a pó. Cada material tem de ser mantido de forma diferente:

Material Como	manter este material
Esmalte	• Não utilize objetivos afiados e não bata contra uma superficie dura. • Evite o contacto com liquidos frios quando acredem esponjados de metal e detergentes abrasivos.
Aço inoxidável e cromado	• Não utilize detergentes agressivos, abrasivos ou de metal. • Utilize detergentes suaves e deixe-os atuar no aço. • Utilize uma esponja ou pano macios. • Enxaguem bem antes limpar e seque bem antes de guardar.
Revestimento de pó	• Não utilize objetivos afiados. Utilize detergentes suaves e uma esponja ou pano macios. • Enxaguem bem antes limpar e seque bem antes de guardar.

De modo a fazer a formação de ferrugem no aço inoxidável, evite o contacto com cloro, sal e ferro. Recomendamos que não utilize o aparecido muito da minha costeira, muito de linhas férreas ou muito de piscinas.

Os danos causados pelo incumprimento destas instruções são considerados como manutençao inadequada e não são cobertos pela garantia.

Por baixo da vista expandida do seu aparelho (segunda parte do manual) encontrar uma lista com todas as peças que compoem o aparelho.Esta lista inclui um símbolo que especialica o material de cada coisa, pelo que pode'utilizar a para verficar como tem de fazer uma coisa em particular. A lista de peças utilizes os seguides símbolos:

Símbolo	Material
●	Esmalte
▲	Cromado
■	Aço inoxidável
★	Revestimento de pó

11.5 Guardar o aparelho

Se não utilizes o seu aparecido durante um periodo prolongado, guarde-o num local seco. Antes de guardar o aparecido:

• Desligue a botija de gás. Nunca guarde o seu aparelho no interior (nem mesmo numa garagem ou abrigo) quando estiver ligado a uma botija de gás.
• Limpe os bicos de gás e as grelhas, esfregue-os com áleo e embrulhe-os em papel.
• Cubra o seu aparelho com uma Barbecook cobertura. Registe o seu aparelho em www.barbecook.com para saber qual a tampa que necessita.

11.6 Guardar botijas de gás

Estas instruções aplicam-se a botijas vazias e cheias de gás.

• Guarde sempre as botijas de gás no exterior, numa area bem ventilada. Certifique-se de que não está expostos a calor excessivo ou a luz solar direta.
• Nunca guarde una botija de gás numa área que pode se tornar muito quente (num carro, num barco ...).
• Nunca guarde a sua botija de gás ou botija de gás SUPLEnte no armário do seu aparelho.
• Nunca guarde a sua botija de gás jusqu'à um aparelho de gás em utilização.
• Guarde sempre as botijas de gás fora do alcance dascriçças.
• Guarde e transporte as botijas de gás sempre na posção vertical.

11.7 Encomendar peças sobresselentes

As peças que está diretamente expostas ao fogo ou calor intenso devem ser substituidas regularamente. Para encomendar uma peça sobresselente:

1. Consulte o número de referencia da coisa que precisa. Pode encontrar uma lista de todos os números de referencia abaixo das vistas Expandidas na segunda parte destemanual e em www.barbecook.com.

Se registrou o seu produit online, sera automaticamente direcionado para a lista correta na sua conta

MyBarbecook. Ai tera a possibidade de encomendar as suas peças online.

1. Encomende a peça sobresselente atraves da párgina www. barbecook.com ou no seu punto de vendita. As peças sob garantia podem ser encomendadas apenas no seu punto de vendda.

12 GARANTIA

12.1 Coberto

O seu aparecido é fornecido com uma garantia de dois anos, a qual entra em vigor a partir da data de aquisicao.Esta garantia cobre todas as anomalias de fabrico, desde que:

• Tenha utilizeso, montado e mantido o seu aparelho de acordo com as instruções do presente manual. Os danos causados pela utilização incorreta, montagem incorreta ou manutenção inadequada não são considerados como anomalias de fabricio.

• Pode aparecer o recibo e o número de série únicos do seu aparelho. Este número de série começa por um G, seguido de 15 algarismos. Pode encontrar-lo:

• Neste manual e no pacote de principiante que inclui o manual.

• Na embalagem do aparelho.

• No interior do painel frontal inferior.

• O Barbecook département da qualidade confirma que as peças está anomalas e que foram demonstraram estarem anomalas mediante utilizesao normal, montagem correta e manutencao adequada.

Se uma das condições acima não for cumprida, não pode reclamar qualquer tipo de contributo. Em todo o caso, a garantia limita-se à reparacao ou substituicao da(s) peg(a) anomala(s).

Os seguem das no anomalias não está cobertos pelagarantia:

• Desgaste normal (ferrugem, distorção, descoloração ...) das peças diretamente expostas ao fogo ou calor intenso. É normal substituir estas peças esporadically.
• Irregularidades visuels inerentes ao processo de fabrico. Estas irregularidades não são consideradas como anomalias de fabrico.
• Todos os danos causados por manutençao inadequada, armazenamento incorreto, montagem impropria ou modificacoes efetuadas em peças pre-montadas.
• Todos os danos causados por utilizesao incorreta e abuso do aparelho (nao utilizedo de acordo com as instruções constantes在此manual,utilzao-lo para fins commerciais ...).
• Todos os danos consequentes causados por'utilização descuidada ou não-conformé do aparelho.
• Ferrugem ou descoloração causadas por influências externas, a utilização de deterentes agressivos, exposicao ao cloro ... Estes danos não são considerados como anomalias de fabrico.

13.1 Placa de identificacao

A placar de identificacao lista todas as especificações tecnicas do seu aparelho. Pode encontrar-lo:

• Na segunda parte deste manual.
• No interior do painel frontal inferior.

13.2 Diametros do injector

Bico de gás principal: 1.00
Bico de gás lateral: 0.75

14 RESOLUÇÃO DE PROBLEMAS

Problema Causa(s) provável(eis) Solutação(ões)
Calor insufficiente	Fornecimento de gás não abertoVenturis não colocados sobre as abertas das válvulas de gásAberturas do bico de gás bloqueadasBotija do gás (quase) vaziaRegulator da pressão não ligado corretramente à botija e/ou mangueira	Abrir fornecimento de gásColocar venturis sobre as abertas das válvulas de gásLimar abertas do bico de gás ou substituir os bicos de gásSubstituir a botija de gásLigar novamente o regulator de pressão à botija e/ou mangueira
Calor excessivo e/ou chamas descontroladas	Alimentos demasiado gordurososOrifácio de trenagem da gordura bloqueado, gordura na taça e/ou gordura nos bicos de gásTemperatura demasiado alta	Retirar o excesso de gordura ou colocar os bicos de gás numa posicao baixaLimar o orifácio de trenagem da gordura, a taça e os bicos de gásDefinir os bicos de gás para uma temperatura mais baixa e/ou grelhar os alimentados indirectamente
Calor não distribuído uniformamente ao longo da superficie do grelhador	Algumas diferências de calor são normals, ver "1.7 Otimizar a utilização do calor" e "10.6 Aproveitar as zonas quentes". Causa(s) provavel(eis) para grandes diferências de calor:Aparelho não pré-aquecido	Pre-aquecer o aparecido
Chamas amarelas	Bicos de gás ou venturis bloqueadosPresença de sal nos bicos de gásAparelho ligado a butano	Limpe os bicos de gás e os venturisLimpe os bicos de gásLigar o aparecido ao propano,utilizando um regulator de pressão apropriadço
Chama incomplete	Bico de gás bloqueado, perfurado ou enchujado	Limar ou substituir o bico de gás
Chamas descontroladas(chamas fora dos venturis/nos botões de controlo)	Bicos de gás ou venturis bloqueados	Fechar o fornecimento de gás e definir todos os bicos de gás para OFF.Deixar o aparecido arrefecer.Limpe os bicos de gás e os venturis.
Chamas mais altas do que o bordo da taça	Muito ventoBotija do gás (quase) vexiaGordura na taça e/ou nos bicos de gás	Colocar o aparecido com o lado traseiro virado para o ventoSubstituir a botija de gásLimpar a taça e os bicos de gás
O regulator de pressão range	Tempo quenteNova botija de gás (cheia)	Não é um perigo ou defeito. Deve parar automaticamente antes algo tem tempo.
O bico de gás assobia quando definido para LOW	Injeter de gás,venturi e/ou bico de gás sujo	Limar o injeter de gás,venturi e bico de gás
Problema Causa(s) provável(eis) Solutação(ões)
Não é possível acender o bico de gás (com dispositivo de igniação ou com fósforo)	• Bico de gás ou venturi bloqueados • Sem fornecimento de gás	• Limpar o bico de gás e o venturi • Abrir o fornecimento de gás e premir o botão de segurança no regulator de pressão (não existe em todos os reguladores)
Não é possível ligar o bico de gás com o dispositalo de ignião	• Semilha instalada ou pilha instalada incorretamente • Bico de gás médio não acende primaryo • Cabos do dispositalo de ignião montados incorretamente • Elétrdro danificado • Falha na ligação à terra • Dispositivo de ignião anomalo	• (Re)instale a pilha, com os terminais colocionados corretoamente • Acenda o bico de gás médio em primaryo lugar • Verifique e monta novamente todas as ligações do dispositalo de ignião • Substituir oétrdro • Vericar e montar novamente osétrodos, bicos de gás e dispositalo de ignião • Substitua o dispositalo de ignião
Sem faíscas ou som quando pressiona o dispositalo de ignião	• Semilha instalada ou pilha instalada incorretamente • Pilha vazia • Botão do dispositalo de ignião montado incorretamente • Gerador de faíscas avariado	• (Re)instale a pilha, com os terminais colocionados corretoamente • Substituir a pilha • Montar novamente o botão do dispositalo de ignião • Substituir o gerador de faíscas
Apenas som (sem faíscas) quando pressiona o dispositalo de ignião	• Falha na ligação à terra • Bico de gás eétrdro demasiado afastados	• Ligar novamente o gerador de faíscas e osétrodos • Dobre ligeiramente oétrdro para aproximá-lo do bico de gás
Presença de faíscas que não provém dos bicos de gás	• Cabos avariados	• Substituir os cabos
Existem faíscas mas não em todos osétrodos e/ou não são fortes ou suficiente	• Falha na ligação à terra • Pilha fraca • Elétrodos humidos ou partidos	• Ligar novamente o gerador de faíscas e osétrodos • Substituir a pilha • Secar osétrodos com toalhetes ou substituir osétrodos

SV - BRUKSANVISNING

6.3 Ligar a mangueira ao aparelho

Frankrike:

8.2 Antes da primeira'utilisation (durante um longo periodo)

Olaevc oivaiyac, aotouc ooyc nou ekivaoovtai ano to mto kata to noio. Ipokalouvtai ouvn0w c ano lioc n papivada ton otaczi.

Tia va anofoyeTo kOaTu oayntou ot oxapa:

Aadwote Eaapwc to paynto eva nivelo npotou to tonoentae om oxapa. Mropeite enionc va adwaote tvia tn oxapa.
- PpOePpAveTe Tn OoKeuH. Ooo NIO ZcOTN Eivai N OxApa Tnv Wpa Nou TOnOteIe To phaynto, toco Aiyotepo nTavovivau va kOAnoe Ieavw TNC.

Mny yupicTe to phaynto nolu yprnyopa.AphiTe To npwta va i liyo.

10.3 Anεuθεiaç kai εμεσo Φησμo

Avaloya me Tov tTO Tou qayntou kai me Tov tpOTIO TOU the TE va to Etoiaote, mTopeite va eTIAEeTe aneuegeic n emeoo ynaio:
