РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ Spring 3212 BARBECOOK

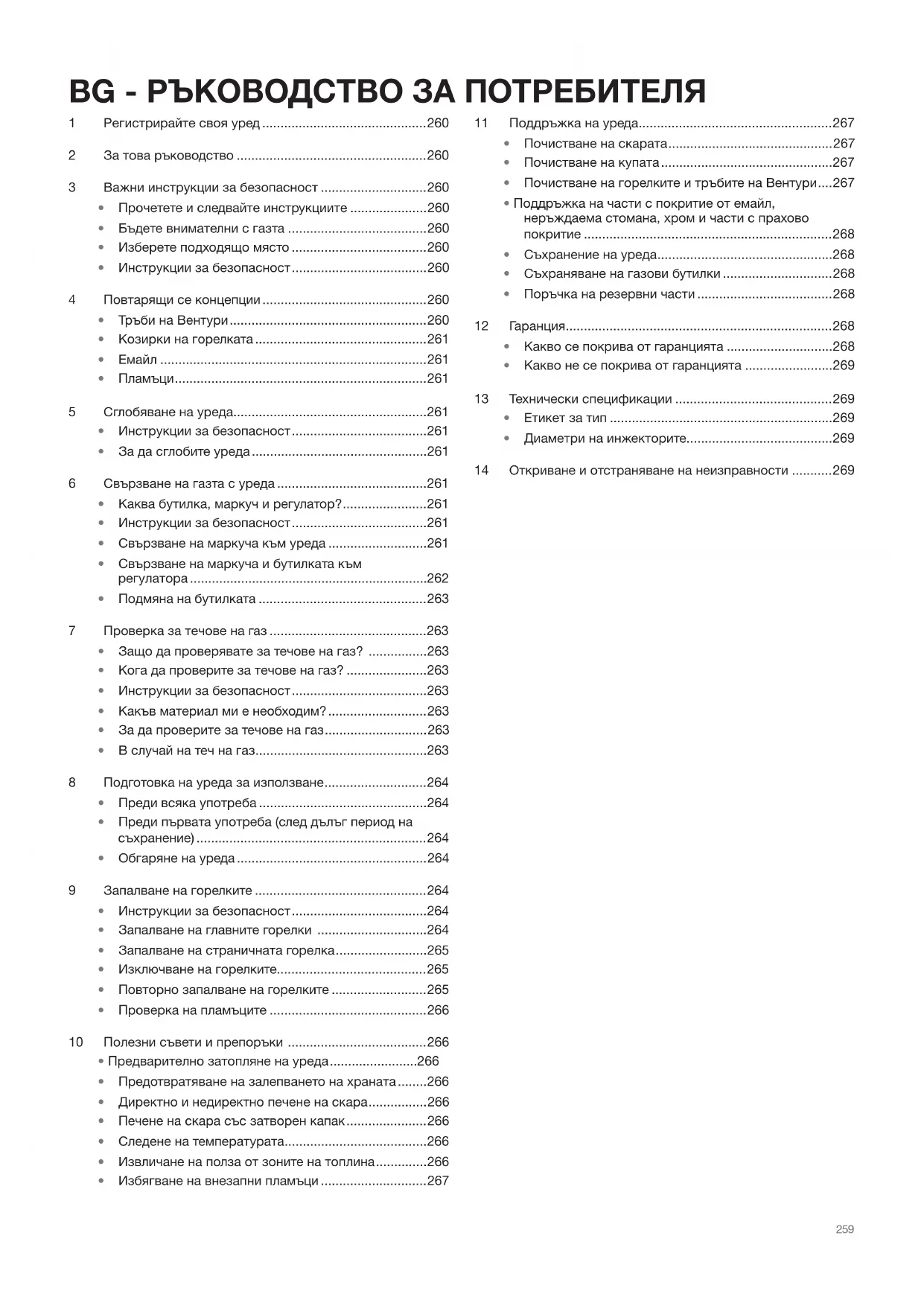

BG - Ръководство за потребителя

• Прочетете и следвайте инструкциите .....................260

• Бъдете внимателни с газта ......................................260

• Изберете подходящо място .....................................260

• За да сглобите уреда ................................................261 6 Свързване на газта с уреда .........................................261

• Свързване на маркуча към уреда ...........................261

• Свързване на маркуча и бутилката към регулатора .................................................................262

• Подмяна на бутилката ..............................................263 7 Проверка за течове на газ ...........................................263

• Защо да проверявате за течове на газ? ................263

• Кога да проверите за течове на газ? ......................263

• Инструкции за безопасност .....................................263

• Какъв материал ми е необходим? ...........................263

• За да проверите за течове на газ ............................ 263

• В случай на теч на газ ............................................... 263 8 Подготовка на уреда за използване ............................ 264

• Преди всяка употреба ..............................................264

• Преди първата употреба (след дълъг период на съхранение) ...............................................................264

• Запалване на страничната горелка .........................265

• Изключване на горелките.........................................265

• Повторно запалване на горелките ..........................265

• Проверка на пламъците ...........................................266 10 Полезни съвети и препоръки ...................................... 266

• Предварително затопляне на уреда ........................266

• Предотвратяване на залепването на храната ........266

• Директно и недиректно печене на скара ................ 266

• Печене на скара със затворен капак ......................266

• Следене на температурата .......................................266

• Извличане на полза от зоните на топлина ..............266

• Избягване на внезапни пламъци .............................267 11 Поддръжка на уреда .....................................................267

• Почистване на горелките и тръбите на Вентури .... 267

• Поддръжка на части с покритие от емайл, неръждаема стомана, хром и части с прахово покритие ....................................................................268

• Съхранение на уреда ................................................ 268

• Съхраняване на газови бутилки ..............................268

• Поръчка на резервни части .....................................268 12 Гаранция .........................................................................268

• Какво се покрива от гаранцията .............................268

• Какво не се покрива от гаранцията ........................269 13 Технически спецификации ...........................................269

• Етикет за тип .............................................................269

• Диаметри на инжекторите........................................269 14 Откриване и отстраняване на неизправности ...........269 BG - РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ260 1 РЕГИСТРИРАНЕ НА ВАШИЯ УРЕД Благодарим Ви, че закупихте уред Barbecook! Очаква Ви един нов свят, на който можете да се насладите в тишината на природата или насред шума на големия град. Станете майстор на скарата в нашата социална мрежа #barbecook

лете да насочим прожек тора към Вашите умения със скарата. Регистрирайте своя уред Barbecook, за да получите някои основни предимства:

• Получавате достъп до пълното ръководство на потребителя и се запознавате с всяка част от уреда си.

• Имате на разположение персонална услуга за продажби, което Ви позволява бързо да откривате резервни части и Ви дава оптимално гаранционно обслужване

• Информираме Ви за актуализации на продукти и Ви даваме съвети, трикове и вдъхновение, което да изкара наяве майстора на скарата във Вас. Готови ли сте за приключения? Регистрирайте своя продукт

ъединете към социалната мрежа #barbecook!

а повече информация относно регистрирането на Вашия уред вижте www.barbecook.com. Barbecook уважава личните Ви данни. Те няма да бъдат продавани, разпространявани или споделяни с трети страни. 2 ЗА ТОВА РЪКОВОДСТВО Това ръководство се състои от две части:

• Първата част е часпа, която четете в момента. Тя включва инструкции за сглобяването, използването и поддръжката на вашия уред.

• Втората част започва на страница 295. Тя включва всички видове илюстрации (разгърнати чертежи, монтажни чертежи ... ) на уреда, които са описани в това ръководство. 3 ЗА ТОВА РЪКОВОДСТВО

3.1 Прочетете и следвайте инструкциите

Прочетете инструкциите, преди да използвате уреда. Винаги следвайте внимателно инструкциите. Сглобяването или използването на уреда по различен начин, може да причини пожар и повре да на материала. Повредите, причинени от неспазване на инструкциите (неправилно сглобяване, неправилна употреба, недостатъчна поддръжка и др.) не се покриват от гаранцията.

3.2 Бъдете внимателни с газта

Работата с газ е съвсем безопасна, но изисква известна степен на повишено внимание:

• Винаги съхранявайте газовите бутилки на открито проветриво място. Уверете се, че не са изложени на прекалена горещина и директна слънчева светлина.

• Никога не съхранявайте газовата бутилка или резервната газова бутилка в шкафа на вашия уред.

• Никога не съхранявайте вашата резервна газова

а близо до газов уред, който се използва.

• Винаги изключвайте газоподаването при газовата бутилка след употреба.

• Никога не пушете близо до газов уред, който се използва, или близо до газова бутилка (пълна/празна). Ако усетите газ, незабавно изключете газоподаването, като угасите всички пламъци, и отворете капака на уреда. Ако миризмата на газ продължава, се свържет е с доставчика си на газ или с противопожарнат

3.3 Изберете подходящо място

Използвайте уреда само на открито. Използването му на закрито, дори в гараж или навес, може да причини натравяне с въглероден окис. Когато избирате местоположение на от крито, винаги:

• Поставяйте уреда на поне три метра от каквито и да е сгради, на отворено и проветриво място.

• Осигурявайте свободен приток на въздух до горелките и вентилационните отвори в шкафа по всяко време.

• Избягвайте поставянето на уреда под надвесена структура (веранда, навес и др.) или под растителност.

• Поставяйте уреда на твърда и стабилна повърхност. Никога не го поставяйте в движещо се превозно средство (лодка, каравана и др.).

3.4 Инструкции за безопасност

• Само за външна употреба.

• Прочетете инструкциите преди да използвате уреда.

• Уредът да не се мести по време на употреба.

• Уредът да не се оставя без надзор по време на употреба, особено в присъствието на деца и животни.

• ПРЕДУПРЕЖДЕНИЕ: достъпните части могат да станат много горещи. Да се държи далеч от деца.

• Да се използва подходяща защита при боравене с горещи части (капак, решетка... ).

• Този уред трябва да се държи далеч от запалими материали по време на работа.

• С газов уред да не се използват дърво, въглища, вулканични камъни или брикети.

• Уредът да не се използва под въздействие на алкохол, медикаменти или упойващи вещества.

• Изключете захранването с газ на газовата бутилка след

• Уредът да не се модифицира. 4 ПОВТАРЯЩИ СЕ КОНЦЕПЦИИ Тази част включва дефиниции на някои по-непознати концепции. Тези к онцепции се използват в няколко теми от това ръководство.

4.1 Тръби на Вентури

Тръбите на Вентури са малки тръбички, закрепени за входа на горелките. Отстрани на тръбите има отвор. Това е видимо на главните горелки и страничната горелка:261 Когато газта протича към горелките, тя преминава през тръбите. Благодарение на отворите отстрани, газта се смесва с въздух и в резултат на това - с кислород. Това е необходимо за доброто запалване в горелките: само правилната смес от газ и кислород ще се запали правилно и ще се получат хубави пламъци.

4.2 Козирки на горелката

Козирките на горелката са козирките, които се монтират над горелките на вашия уред. Те предпазват горелките от капеща мазнина. Отворите отстрани на козирките също така разпределят топлината по скарата, което позволява много по-бързо и по-равномерно нагряване.

Някои части на уреда са покрити с пласт разтопено стъкло, наречено емайл. Този емайл предпазва ме тала под него от корозия. Емайлът е висококачествен материал: той е устойчив на ръжда, не избледнява по д влиянието на високи температури и е лесен за поддръжка. Тъй като емайлът не е толкова гъвкав, колкото метала, който покрива, парчета от емайла могат да се откъснат при неправилно боравене с уреда. За да избегнете проблеми, бъдете внимателни при сглобяване на емайлираните части и винаги поддържайте емайла, както е описано в това ръководство.

Искрите са внезапни пламъци, които излизат от купата, когато печете на скара. Те об икновено са причинени от капеща мазнина или марината. 5 СГЛОБЯВАНЕ НА УРЕДА

5.1 Инструкции за безопасност

• Не модифицирайте уреда при сглобяването му. Много опасно е и не е позволено да се променят частите, които са предварително сглобени и/или запечатани от производителя.

• Винаги следвайте внимателно инструкциите за сглобяване.

• Потребителят носи отговорност за правилното сглобяване на уреда. Повредите, причинени от неправилно сглобяване, не се покриват от гаранцията.

5.2 За да сглобите уреда

Необходима ви е кръстата отвертка, права отвертка и АА батерия (електрически запалител). С уреда не се доставят

1. Поставете уреда на равна и чиста повърхност.

2. Сглобете уреда, както е показано на чертежите за

сглобяване. Можете да ги намерите във втората част на това ръководство след разглобеният изглед на уреда. Внимавайте при сглобяване на емайлираните части. Инструментите и винтовете могат да повредят емайла. Използвайте предоставените влакнести шайби, за да предпазите емайла около винтовете. Пакетчето с винтове може да съ държа повече винтове, отколкото са необходими. След сглобяване може да останат винтове.

ъдържа комплект за спешни случаи с резервни части (винтове, болтове, фиброви шайби и др.). Можете да ги използвате в случай, че изгубите или счупите някои части. 6 СВЪРЗВАНЕ НА ГАЗТА С УРЕДА

6.1 Каква бутилка, маркуч и регулатор?

Преди свързване на газта към уреда, трябва да закупите газова бутилк а, маркуч и регулатор на налягането. Таблицата по-долу показва какви газова бутилк а, маркуч и регулатор да използвате. В Белгия (BE), например, трябва да използвате бутилк

арбекю е настроено да работи с бутилки пропан/бутан о т 4.5 до 15 kg с подходящ регулатор за ниско налягане. Препоръчваме Ви да свържете уреда към пропан. Пропанът предлага висококачествено горене и е по-малко чувствителен на ниски температури. Височината H на бутилката трябва да е по-малко от 70 cm, независимо от ширината или диаметъра D на бутилката. Закупете регулатора на налягането и бутилк

заедно. Не всички регулатори са подходящи за всички

Да се използва само газов маркуч и регулатор, подходящи за страната на употреба.

6.2 Инструкции за безопасност

• Никога не свързвайте бутилката директно към уреда. Винаги първо монтирайте регулатор на налягането на

• Никога не променяйте предварително сглобени или запечатени части на бутилк ата, маркуча или регулатора на налягането.

• Маркучът трябва да бъде възможно най-къс (не повече от 1,5 m), за да не се влачи по земята. - Никога не огъвайте и не усуквайте маркуча. Не дърпайте и не продупчвайте маркуча. Дръжте маркуча далеч от частите на барбекюто, които могат да се загреят. Проверете дали гъвкавият маркуч се разтегля нормално без да се усуква и без дърпане. - Той трябва да се смени, в случай че е повреден или напукан, когато това се изисква от националните разпоредби или в края на живота на съответния компонент (напр. Франция).

• Винаги дръжте бутилката в изправено положение.

• Никога да не се отваря подаването на газ.

• Проверявайте за утечки при всяка промяна на газовата връзка. Вижте “7 Проверка за газови утечки”.

6.3 Свързване на маркуча към уреда

Оборудването може да се използва с два вида маркучи:

• Гъвкав маркуч, предназначен за свързване към задните части с уплътнения от странат а на барбекюто и на регулатора. Държат се здраво с фланци (съгласно стандарта XP D 36-110). Препоръчителна дължина 1,25 m.

• Гъвкав маркуч (съгласно стандарта XP D 36-112) с муфа с резба G 1/2 за прикрепване към барбекюто и муфа с резба M 20x1.5 прикрепване към регулатора. Препоръчителна дължина 1,25 m.

Други държави: Да се използва гъвкав маркуч, подходящ за употреба с пропан и бутан. Дължината на маркуча не трябва да надвишава 1,50 m.За да свържете маркуча за газта към уреда, трябва да монтирате куплунг на тръбата за газта на уреда. Уредът се доставя с два куплунга, които са предназначени за определени държави: Ако ва шата държава не е в списък а, използвайте куплунга, който отговаря на вашите национални стандарти.

Необходим ви е 19-мм гаечен ключ и кръстата отвертка.

1. Завинтете куплунга към газовата тръба на уреда (А) и го

затегнете с 19-мм гаечен ключ (В).

2. Плъзнете маркуча над куплунга (С) и затегнете стягащия

пръстен с кръстата отвертка (D).

1. Завинтете куплунга към газовата тръба на уреда (А) и го

затегнете с 22-мм гаечен ключ (В).

2. Завинтете маркуча за газта за куплунга (С) и го

затегнете с двата гаечни ключа. Задръжте куплунга с 22-мм гаечен ключ, докато завъртате маркуча с регулируемия гаечен ключ (D).

6.4 Свързване на маркуча и бутилката

към регулатора В зависимост от типа на регулатора на налягането, който използвате, са ви необходими кръстата отвертка и/или регулируем гаечен ключ.

1. Свържете маркуча към регулатора на налягането.

Извършете едно от следните действия:

• Ако маркучът има стягащ пръстен, плъзнете маркуча над регулатора и затегнете стягащия пръстен с кръстата отвертка (А).

• Ако маркучът има гайка, завинтете маркуча за регулатора и затегнете гайката с регулируем гаеченключ (В).

2. Свържете регулатора на налягането към газовата

бутилка. Извършете едно от следните действия:

• Ако регулаторът има гайка, завинтете регулатора за бутилката по посока на часовниковата стрелка и затегнете гайката с регулируем гаечен ключ (С).

• Ако регулаторът има винтова резба, завинтете регулатора за бутилката по посока, обратна на часовниковата стрелка (D).Да се използват само регулатори, съвместими с EN 16129.

КуплунгКуплунг AКуплунг BДържава BE, CH, CZ, DK, ES, FI, GB, IE, IT, PT, SI263

6.5 Подмяна на бутилката

1. Прекъснете газоподаването и поставете всички

контролни копчета в положение OFF (Изкл.).

2. Разкачете празната бутилка и свържете пълната

3. Проверете бутилката, маркуча и всички газови връзки

за течове. Вижте "7 Проверка за течове на газ". Внимание, когато променяте газовия цилиндър, това трябва да се извършва далеч от източници на възпламеняване. 7 ПРОВЕРКА ЗА ТЕЧОВЕ НА ГАЗ

7.1 Защо да проверявате за течове на газ?

Пропанът и бутанът са по-тежки от въздуха. В резултат на това те не се разсейват при изтичане от уреда. Особено в безветрени дни течът може да причини събиране на газ в уреда и около него. Тази натрупана газ може да се запали и да се взриви.

7.2 Кога да проверите за течове на газ?

• Преди първата употреба или преди първата употреба след продължителен период на неизползване. Проверете също за течове на газ ако уредът е бил сглобен от търговеца.

• Всеки път, когато подмените газов компонент.

• Поне веднъж годишно, за предпочитане в началото на

• Поставете уреда на открито проветриво място. Уверете се, че покрай уреда няма пламъци или източници на

• Никога не използвайте запалка или кибрит за проверка за течове на газ.

• Не пушете и не запалвайте горелките, когато проверявате за течове на газ.

7.4 Какъв материал ми е необходим?

За да проверите за течове на газ, се нуждаете от:

• Течност за тестове. Можете да използвате готов спрей за течове или смес от вода (50%) и препарат за миене на чинии (50%).

• Инструментът за проверка за течове, доставен с вашия уред. Той се използва за засму кване на течност за тестове и прилагането й към газовия компонент или връзка, които ис кате да проверите.

7.5 За да проверите за течове на газ

Проверката за теч на газ се осъществява чрез прилагане на течност за тест по всички газови компоненти и конектори. Ако мехурчетата по определен компонент или конектор нараснат, има теч на газ: За да проверите за течове на газ, направете следното:

1. Поставете уреда на открито.

2. Вземете своя инструмент за тестване на течове и

течност за тестване (спрей за теч или смес от вода/

3. Отворете капака и настройте всички контролни копчета

до положение OFF (Изкл.).

4. Отворете леко газоподаването. Завъртете клапана на 8

газовата бутилка само веднъж.

5. Засмучете малко течност за тестване с инструмента за

тестване на течове и я приложете към областта, която искате да проверите. Тряб ва да проверите:

• Връзките между бутилката и регулатора на налягането и между регулатора на налягането и маркуча (С)

• Връзката между маркуча и уреда (D) Вашият регулатор на налягането и куплунгът може да са различни от показаните на илюстрациите.

6. Извършете едно от следните действия:

• Ако забележите теч, продължете според инструкциите в " В случай на теч на газ".

• Ако няма течове, прекъснете газоподаването, изплакнете всички компоненти обилно с вода и ги изсушете добре.

7.6 В случай на теч на газ

1. Прекъснете газоподаването и предприемете едно от

• Ако сте открили теч на газ от някоя от връзките, затегнете тази връзка.

• Ако сте открили теч на газ от бутилката или маркуча, подменете бутилката или маркуча.

2. Проверете отново връзката или компонентите, от които

сте открили теч на газ.

3. Ако не сте в състояние да коригирате теча, се свържете

с търговец на BarЬecook. Не използвайте уреда, докато течът не бъде коригиран. За списък на търговци на Barbecook посетете www. ьarbecook.com.264 8 ПОДГОТОВКА НА УРЕДА ЗА

8.1 Преди всяка употреба

При всяка употреба на уреда, проверявайте за следното:

• Уредът е на подходящо място. Вижте "З.З Изберете подходящо място".

• Маркучът за газ не се влачи по земята и не влиза в контакт с гореща повърхност или капеща мазнина.

• Купата е чиста. Препоръчваме ви да почиствате купата след всяко използване. Вижте "11.2 Почистване на

• Горелките и тръбите на Вентури не са запушени от гнезда на насекоми или паяжини. Вижте "11.З Почистване на горелките и тръбите на Вентури".

• Горелките са правилно сглобени. Тръбите на Вентури трябва да са поставени над отворите на клапаните за газ. Ако искате да сте абсолютно сигурни, че г

правилно свързана, можете да проверявате уреда за течове на газ преди всяка употреба. Вижте "7 Проверка за течове на газ".

8.2 Преди първата употреба (след дълъг

период на съхранение) Ако използвате уреда за пръв път или за пръв път след дълъг период на неупотреба, трябва да направите няколко допълнителни проверки:

• Задължително прочетете, вникнете и проверете всички инструкции в това ръководство (само преди първата

• Проверете уреда за течове на газ. Вижте "7 Проверка за течове на газ". Проверете също за течове на газ ако уредът е бил сглобен от търговеца.

• Почистете горелките и тръбите на Вентури (само преди първата употреба след дълъг период на съхранение). Вижте "11.3 Почистване на горелките и тръбите на

• Нагрейте уреда, преди да слагате храна върху него (само преди първата употреба). Вижте "8.3 Обгаряне на

Чрез обгаряне на уреда преди първата му употреба ще отстраните останалите производствени мазнини от уреда. Направете следното:

1. Запалете главните горелки и настройте контролните

им копчета на HIGH (Високо). Вижте "9.2 Запалване на главните горелки".

2. Затворете капака и оставете уреда да гори 15 минути.

Все още не поставяйте храна върх

3. След 15 минути отворете капака и оставете уреда да

гори още 5 минути (с контролното копче все още в ПОЗИЦИЯ HIGH).

4. След 5 минути уредът е готов за употреба. Сега можете

да поставите храна върху скарата. 9 ЗАПАЛВАНЕ НА ГОРЕЛКИТЕ За да запалите горелките с електрическия запалител, трябва да поставите М батерия в запалителя. Тази батерия не се доставя с уреда. Ще намерите кутията за батерия на запалителя на контролното табло на вашия уред.

9.1 Инструкции за безопасност

• Преди да запалите уреда, извършете всички проверки, изброени в "8 Подготовка на уреда за използване".

• Капакът трябва винаги да е отворен, когато запалвате

• Никога не се навеждайте директно над горелка, когато я

9.2 Запалване на главните горелки

9.2.1 ИзпоBAhe hA зAпAлИteпя

1. Отворете капака и поставете контролните копчета на

2. Ако все още не е запалена друга горелка, отворете

газоподаването и изчакайте десет секунди. Това позволява стабилизирането на газта.

3. Натиснете запалителя, докато чуете искри.

4. Докато държите запалителя, поставете контролното

копче на средната горелка в положение HIGH (Високо). Винаги запалвайте първо средната горелка и никога не опитвайте да запалите всички главни горелки едновременно.

5. Ако горелката не се запали след три опита, настройте

контролното й копче на положение OFF (Изкл.), прекъснете газоподаването и изчакайте 5 минути. Това позволява на натрупаната газ да се изпари.

6. Опитайте отново да запалите горелката. Ако горелката

все още не може да се запали, опитайте да я запалите с кибрит или вижте "14 Откриване и отстраняване на неизправности", за да определите причината за

7. След запалване на една горелка запалете другите

2. Отворете капака и поставете контролните копчета на

главните горелки в положение OFF (Изкл.).

3. Ако все още не е запалена друга горелка, отворете

газоподаването и изчакайте десет секунди. Това позволява стабилизирането на газта.

4. Запалете клечката кибрит и я задръжте на около 13 мм

5. Настройте контролното копче на горелката до

положение HIGH (Високо). Винаги запалвайте първо една главна горелка. Никога не запалвайте всички главни горелки едновременно.

6. Ако горелката не се запали в рамките на 5 секунди,

настройте контролното й копче на положение OFF (Изкл.), прекъснете газоподаването и изчакайте 5 минути. Това позво лява на натрупаната газ да се изпари.

7. Опитайте отново да запалите горелката. Ако все още

не се пали, вижте "14 Откриване и отстраняване на неизправности", за да определите причината за

8. След запалване на една горелка запалете другите

горелки, като настроите контролните им копчета до положение HIGH (Високо).

9.3 Запалване на страничната горелка

Страничната горелка поддържа съдове с максимално тегло 9 kg, максимален диаметър 220 mm и минимален диаметър 120mm.

1. Отворете капака и поставете контролното копче на

страничната горелка в положение OFF (Изкл.).

2. Ако все още не е запалена друга горелка, отворете

газоподаването и изчакайте десет секунди. Това позволява стабилизирането на газта.

3. Натиснете запалителя, докато чуете искри.

4. Докато държите запалителя, поставете контролното

копче на страничната горелка в положение HIGH

5. Ако горелката не се запали след три опита, настройте

контролното й копче на положение OFF (Изкл.), прекъснете газоподаването и изчакайте 5 минути. Това позволява на натрупаната газ да се изпари.

6. Опитайте отново да запалите страничната горелка.

Ако горелката все още не може да се запали, опитайте да я запалите с кибрит или вижте "14 Откриване и отстраняване на неизправности", за да определите причината за проблема.

2. Отворете капака и поставете контролното копче на

страничната горелка в положение OFF (Изкл.).

3. Ако все още не е запалена друга горелка, отворете

газоподаването и изчакайте десет секунди. Това позволява стабилизирането на газта.

4. Запалете клечката кибрит и я задръжте на около 13 мм

от страничната горелка.

5. Настройте контролното копче на страничната горелка

6. Ако страничната горелка не се запали в рамките на 5

секунди, настройте контролното й копче на положение OFF (Изкл.), прекъснете газоподаването и изчакайте 5 минути. Това позволява на натрупаната газ да се изпари.

7. Опитайте отново да запалите страничната горелка.

Ако все още не се пали, вижте "14 Откриване и отстраняване на неизправности", за да определите причината за проблема.

9.4 Изключване на горелките

Ако вече не използвате горелките, трябва да ги изключите. Направете следното:

1. Прекъснете газоподаването.

2. Настройте контролните копчета на горелките до

положение OFF (Изкл.). Чрез прекъсването на газоподаването първо, осигурявате липсата на останала газ в уреда.

9.5 Повторно запалване на горелките

Ако някоя горелка изгасне по време на използване, направете следното:

1. Отворете капака и прекъснете газоподаването.

2. Настройте контролните копчета до положение OFF

(Изкл.) и изчакайте 5 минути. Това позво

натрупаната газ да се изпари.

3. Запалете отново горелката(ите)266

9.6 Проверка на пламъците

При всяко запалване на горелка трябва да проверите нейните пламъци. Идеалният пламък е почти напълно син с малко жълто отгоре. Случайните жълти пламъци са нормални и не са вредни. Ако има нещо нередно с пламъците, извършете едно от следните действия, за да разрешите проблема:

10. ПОЛЕЗНИ СЪВЕТИ И ПРЕПОРЪКИ

10.1 Предварително затопляне на уреда

Чрез предварителното затопляне на уреда осигурявате достатъчното нагряване на скарата в момента, в който поставите храна върху нея. Направете следното:

3. След десет минути отворете капака и поставете храната

4. Ако сега желаете по-малко топлина, настройте

контролното(ите) копче(та) до по-ниско положение.

10.2 Предотвратяване на залепването

За да предотвратите залепването на храната към скарата:

• Намажете по храната малко мазнина с четка, преди да я поставите на скарата. Можете съ що да намажете самата

• Затоплете предварително уреда. Колкото по-топла е скарата, когато поставите храна върху нея, толкова по- малко ще залепва храната.

• Не обръщайте храната прекалено бързо. Първо я оставете да се затопли.

10.3 Директно и недиректно печене на скара

В зависимост от типа на храната, която приготвяте, и това как искате да я приготвите, можете да печете на скара директно и недиректно: Когато печете на скара под затворен капак, винаги следете термометъра на капака, за да сте сигурни, че уредът няма да прегрее. Вижте "10.5 Следене на температурата".

10.4 Печене на скара със затворен капак

Затварянето на капака, докато печете на скара, има някои важни предимства:

• Температурата на скарата е по-висока и остава по-

• Намалявате времето за готвене на храната и поддържате храната по-сочна.

• Намалявате внезапните пламъци и спестявате газ. Когато печете на скара под затворен капак, винаги следете термометъра на капака, за да сте сигурни, че уредът няма да прегрее. Вижте "10.5 Следене на температурата".

10.5 Следене на температурата

Вашият уред е снабден с мощни горелки и затова се нагрява бързо и может е да поддържате температурата постоянна. Когато печете на скара под затворен капак, обаче, трябва да следите уредът да не се нагрее прекалено много. Наблюдавайте термометъра на капака и вземете под внимание следните указания:

• Нормалната температура на готвене е около 21 О 0С. При по-висока температура капещата и натрупаната мазнина могат да се запалят.

• Температурата никога не трябва да превишава 300 °С за повече от пет минути. Това може да повреди или

формира уреда. Ако уредът се нагрее прекалено, го охладе

отворите капака и настроите горелките на по-ниска

10.6 Извличане на полза от зоните на

Когато всички горелки са запалени, козирките на горелките разпределят топлината възможно най-равномерно по скарата. Въпреки това, равномерно затопляне, някои зони са по-горещи от други. Может е да се възползвате от тези зони на топлина, за да сготвите храната си до с ъвършенство:

Поставете храната до запалена горелка, настройте горелката на средно/ниско положение и затворете капака. Директно За обжарване на месо и зеленчуци За допълнително готвене на обжарено

Поставете храната директно над запалена

LOW HIGH Ако пламъците са ... Направете следно

Ниски и изцялo жълти По-високи от купата

1. Незабавно прекъснете

газоподаването и настройте всички контролни копче

2. Вижте "14 Откриване и

отстраняване на неизправности", за да определите причината за проблема. Най-вероятно тръбите на Вентури са запушени.

1. Незабавно прекъснете

газоподаването и настройте всички контролни копче

2. Изчакайте 5 минути, за да

позволите на натрупаната газ да

3. Запалете отново горелката(ите)

4. Ако проблемът продължава,

вижте "14 Откриване и

тстраняване на неизправности", за да определите причината за

Използвайте, за да ...

Пригответе храна, която се ну

известно време за готвене (например наденички, пилешки кълки и др.)

Обжарете месо и зеленчуци267 Можете също да създадете зони на топлина, като настроите силата на горелките. Например можете да настроите горелка на ниска позиция и да използвате зоната над тази горелка за фина храна или храна, която се нуждае от известно време за готвене.

10.7 Избягване на внезапни пламъци:

По време на печене на скара е нормално да се появят внезапни пламъци. Прекалено многото внезапни пламъци, обаче, увеличават температурата в уреда и могат да запалят натрупаната мазнина. За да избегнете внезапните пламъци:

• Проверявайте дали купата е чиста, когато започвате да печете на скара. Препор ъчваме ви да почиствате купата след всяко използване. Вижте "11.2 Почистване на купата".

• Проверявайте редовно дали отворът за изтичане на мазнина не е запушен и дали тавата или чашката за капеща мазнина не е пълна.

• Когато печете мазно месо, изрежете излишната мазнина, затворете капака и настройте горелките на средно или ниско положение. 11 ПОДДРЪЖКА НА УРЕДА

11.1 Почистване на скарата

IПрепоръчваме почистване на грила след всяка употреба. Използвайте почистващ препарат Barbecook.

също така да почистите грила с мек почистващ препарат или със сода бикарбонат. Да не се използват почистващи препарати за фурни за почистване на грила.

11.2 Почистване на купата

Препоръчваме почистване на купата след всяка употреба. Използвайте почистващ препарат Barbecook.

11.3 Почистване на горелките и тръбите

Паяците и насекомите може да си направят паяжини и гнезда в горелките и тръбите на Вентури. Това може да запуши газоподаването към горелките. В резултат на това:

• Няма да можете да запалите горелките. Ако все пак успеете да ги запалите, те ще произведат само димни и жълти пламъци.

• Газта може да започне да гори извън тръбите на Вентури при контролните копчета. Тези огньове се наричат обратни пламъци и могат да доведат до сериозни наранявания и повреда на материала. Повредите, причинени от запушени горелки и тръби на Вентури, се считат за недостатъчна поддръжка и не се покриват от гаранцията.

11.3.2 KoгA tpяBA дA почИCtBAte гopeлKИte И tpъбИte

hA BehtуpИ? Трябва да почиствате горелките и тръбите на Вентури на вашия уред:

• Преди първата употреба след продължителен период на неизползване.

• Поне два пъти годишно, от които единият в началото на

1. Отстранете горелките от уреда, както е показано на

илюстрациите. Ако забележите, че някоя горелка е повредена, трябва да я подмените.

2. Почистете горелките и тръбите на Вентури с малка

а или домашно направен почистващ уред за тръби (разгънат кламер, четка за тръби и др.)

3. Поставете горелката обратно. Трябва да поставите

тръбите над отворите на клапаните за газ.

11.4 Помръжка на части с покритие от

емайл, неръждаема стомана, хром и части с прахово покритие Уредът е съставен от части с покритие от емайл, неръждаема стомана, хром и части с прахово пок

Всеки материал трябва да се поддържа по различен начин: За да предотвратите образуването на ръжда по неръждаемата стомана, избягвайте контакта с хлор, сол и желязо. Препоръчваме ви да не използвате

да близо до б рега, близо до железопътни релси или близо до плувни б

Повредите, причинени от неспазване на тези инструкции, се считат за недостатъчна поддръжка и не се покриват от гаранцията. Под разглобения вид на вашия уред (втората част на ръководството) ще намерите списък с всички части, съставляващи уреда. Този списък включва символ, който посочва материала на всяка част, така че можете да го използвате, за да проверите как да поддържат е определена част. Списъкът с части използва следните символи:

11.5 Съхранение на уреда

Ако не използвате уреда дълъг период от време, го съхранете на сухо място. Пре ди да съхраните уреда:

• Разкачете газовата бутилка. Никога не съхранявайте уреда на закрито (дори в гараж или навес), докато е свързан с газовата бутилк

• Почистете горелките и гриловете, намажете ги с масло и ги обвийте в хартия.

• Покрийте уреда с Barbecook капак. Регистрирайте своя уред на www.barbecook.com, за да разберете какъв капак ви е необходим.

11.6 Съхраняване на газови бутилки

Тези инструкции се отнасят както за празни, така и за пълни газови бутилки.

• Винаги съхранявайте газовите бутилки на открито проветриво място. Уверете се, че не са изложени на прекалена горещина и директна слънчева светлина.

• Никога не съхранявайте газова бутилка на място, където може да стане много горещо (в автомобил, на лодка и

• Никога не съхранявайте газовата бутилка или резервната газова бутилка в шкафа на вашия уред.

• Никога не съхранявайте вашата резервна газова

а близо до газов уред, който се използва.

• Винаги съхранявайте газовите бутилки далеч от достъпа

• Винаги съхранявайте и транспортирайте газовите бутилки в изправено положение.

11.7 Поръчване на резервни части

Частите, които са изложени директно на огъня или на висока температура трябва да се сменят от време на време. Поръчване на резервни части:

1. Вижте номера за справка на частта, от която имате нужда.

те всички номера за справка под разширените изгледи във втората част на това ръководство и на адрес www.barbecook.com. Ако сте регистрирали уреда си онлайн, автоматично ще бъдете пренасочени към правилния списък във Вашия MyBarbecook профил. Там имате в

да поръчате своите части онлайн.

2. Поръчайте резервни части чрез www.barbecook.com или

във Вашия магазин. Гаранционните части се поръчват само от магазина. 12 ГАРАНЦИЯ

12.1 Какво се покрива от гаранцията

Вашият уред се продава с двегодишна гаранция от датата на покупка. Тази гаран ция включва всички производствени дефекти, при условие, че:

• Сте използвали, сглобили и поддържали своя уред в съответствие с инструкциите в това ръководство. Повредите, причинени от неправилна употреба, неправилно сглобяване или недостатъчна поддръжка не се считат за производствени дефекти.

• Можете да предоставите квитанцията и уникалния сериен номер на вашия уред. Този сериен номер започва с G, последвано от 15 цифри. Можете да го

• В това ръководство и в краткото упътване, включено в ръководството.

• На опаковката на уреда.

• На вътрешната страна на долния преден панел.

• Barbecook Отделът по качеството потвърди, че частите са дефектни и са дефектирали при нормалната употреба, правилно сглобяване и достатъчна

Ако едно от горните условия не е изпълнено, не можете

тендирате за каквато и да е форма на компенсация. Във всички случаи гаранцията е ограничена до ремонта или подмяната на дефектната(ите) част(и). Материал как да поддържат е този материал

• Не използвайте агресивни, абразивни или метални миещи препарати.

• Използвайте меки миещи препарати и ги оставете да действат по

• Използвайте мека гъба или кърпа.

• Изплакнете обилно след почистване и изсушете добре пре ди съхранение.

• Не използвайте остри предмети и не удряйте в твърда повърхност.

• Избягвайте контакта със с,удени течности, докато уредът все още е

• Можете да използвате метални гъби и абразивни миещи препарати.

• Не използвайте остри предмети. Използвайте меки почистващи препарати и ме

• Изплакнете обилно след почистване и изсушете добре преди съхранение.

12.2 Какво не се покрива от гаранцията

Следните повреди и дефекти не се покриват от гаранцията:

• Нормално износване (ръждясване, изкривяване, обезцветяване и др.) на частите, които са директно изложени на огън или силна топлина. Подмяната на тези части от време на време е нормална.

• Визуални несъответствия, които са присъщи за производствения процес. Тези несъотве тствия не се считат за производствени дефекти.

• Всички повреди, причинени от недостатъчна поддръжка, неправилно съхранение, неправилно сглобяване или модификации, направени по предварително сглобените

• Всички повреди, причинени от неправилно използване или злоупотреба с уреда (ако не се използва според инструкциите в това ръководство, ако се използва за търговски цели и др.).

• Всички повреди вследствие на невнимателно използване или използване на уреда не по предназначение.

• Ръжда или обезцветяване, причинени от външни влияния, използването на агресивни миещи препарати, излагането на хлор и др. Тези повреди не се счит

Етикетът за тип изброява всички технически спецификации на вашия уред. Можете да г о намерите:

• Във втората част на това ръководство.

• На вътрешната страна на долния преден панел.

• Газоподаването не е отворено

• Тръбите на Вен-тури не са поставени над отворите на клапаните за газта

• Отворите на горелките са запушени

• Газовата бутилка е (почти) празна

• Регулаторът на налягането не е свързан правилно към бутилк ата и/или маркуча Нормално е да има известна разли ка в топлината; вижте "1.7 Оптимално възползване от топлината" и "10.6 Извличане на полза от зоните на топлина". Вероятна(и) причина(и) за големи разлики в топлината:

• Уредът не е предварително нагрят

• Храната е прекалено мазна

• Отворът за изтичане на мазнината е запушен, мазнина в купата и/или мазнина по

• Температурата е твърде висока

• Запушени горелки или тръби на Вентури

• Уредът е свързан към бутан Няма достатъчно топлина

а не е разпределена равномерно по пов

Прекалена топлина и/или внезапни пламъци Жълти пламъци

• Отворете газоподаването

• Поставете тръбите на Вентури над отворите на клапаните за газта

• Свържете отново регулатора на налягането

• Нагрейте уреда предварително

• Изрежете излишната мазнина или настройте горелките на ниско положение

• Почистете отвора за изтичане на мазнината, купата и горелките

• Настройте горелките на по-ниска температура и/или печете храната недиректно върху скарата

• Почистете горелките и тръбите на Вентури

• Свържете уреда към пропан, използвайки подходящия регулатор на налягането

• Запушени горелки или тръби на Вентури

• Газовата бутилка е (почти) празна

• Нова (пълна) газова бутилка

• Замърсен газов инжектор, тръба на Вентури и/или горелка Обратни пламъци (пламъци

н тръбите на Вентури/при контролните

Пламъците са по-високи от ръба на купата Регулаторът на налягането

лката свисти, когато е в положение L OW (Н

• Прекъснете газоподаването и настройте горелките в положение OFF (Изкл.).

• Оставете уреда да се охлади.

• Почистете горелките и тръбите на Вентури.

• Поставете уред със задната страна към

• Това не е опасност или дефект. Би трябвало автоматично да спре след известно време.

• Почистете газовия инжектор, тръбата на Вентури и горелката

• Запушена, пробита или ръждясала горелка Непълен пламък

• Почистете или подменете горелката270 Проблем Верояn1а(и) причина(и) Решение(я)

• Запушена горелка или тръба на Вентури

• Не е поставена батерията или батерията е поставена неправилно

• Средната горелка не е била запалена първо Запалителят не е окабелен правилно

• Не е поставена батерията или батерията е поставена неправилно

• Бутонът на запалителя не е сглобен

лката не може да се запали (нито със запалител, нито с кибрит) Горелката не може да се

ъс запалител При натискане на запалителя не излизат искри и не се чува

• Почистете горелката и тръбата на Вентури

• Отворете газоподаването и натиснете копчето за безопасност на регулатора на налягането (не присъства на всички регулатори)

• Поставете (отново) батерията,като позиционирате правилно клемите

• Запалете първо средната горелка

• Проверете и осъществете отново всички връзки на запалителя

• Поставете(отново)батерията,като позиционирате правилно клемите

• Твърде отдалечени един от друг горелка и

Има искри, които не излизат от горелките Има искри, но не при всички

ди и/или не са достатъчно силни При натискане на запалителя се чува само звук (не се виждат искри)

• Подменете окабеляването

• Свържете отново искрогенератора и електродите

• Изсушете електродите с хартиена кърпа или ги подменете

• Свържете отново искрогенератора и електродите
