KÄYTTÖOHJE Spring 3212 BARBECOOK

• Miksi tarkistaa laite kaasuvuotojen varalta? ..............131

• Milloin laite on syytå tarkistaa kaasuvuotojen varalta? . 131

• Grillaaminen kannen ollessa suljettuna .......................134

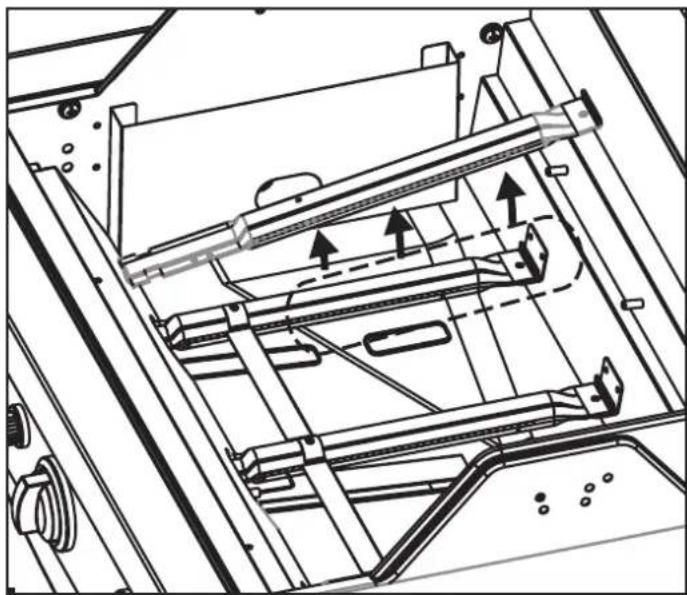

• Poltinten ja kaasutinputkien puhdistaminen ...............134

• Emalin, ruostumattoman teråksen, kromin ja jauhemaalipinnoitteen huoltaminen ............................135

Kiitos Barbecook-laitteen hankinnastasi! Sinua odottaa täysin uusi maailma, joko luonnon rauhassa tai keskellä kaupungin hälinää. Ryhdy grillausmestariksi #barbecook-yhteisössämme, niin tuomme grillaustaitosi valokeilaan. Rekisteröi Barbecook -laitteesi internetissä, niin saat suuria etuja:

• Saat pääsyn täyteen käyttöoppaaseen ja opit tuntemaan laitteesi perusteellisesti.

• Saat henkilökohtaista myynninjälkeistä palvelua, jolloin löydät varaosat nopeasti ja hyödyt optimaalisesta takuupalvelusta.

• Tiedotamme tuotepäivityksistä ja annamme vihjeitä, vinkkejä ja grillausinspiraatioita sisäisen grillausmestarisi herättämiseksi. Valmis seikkailuun? Rekisteröi tuotteesi ja liity #barbecook- yhteisöön! Lisätietoa laitteen rekisteröinnistä saat vierailemalla osoitteessa www.barbecook.com. Barbecook kunnioittaa yksityisyyttäsi. Tietojasi ei tulla myymään, levittämään tai luovuttamaan kolmansille osapuolille.

2 TIETOA TÄSTÄ KÄYTTÖOPPAASTA

Täma käyttöopas koostuu kahdesta osasta:

• Luet parhaillaan ensimmäistä osaa. Täma osa sisältää laitteen kokoonpano-, käyttö- ja huolto-ohjeet.

• Toinen osa alkaa sivulta 295. Toinen osa sisältää erilsaisia kuvia (suurennettuja näkymiä, kokoonpanokuvia...) tässä käyttöoppaassa kuvatuista laitteista.

3 TÄRKEITÄ TURVALLISUUSOHJEITA

3.1 Lue ja noudata ohjeita

Lue ohjeet aina ennen laitteen käyttöä. Noudata ohjeita aina huolellisesti. Laitteen ohjeista poikkeava kokoonpano tai käyttö voi johtaa tulipaloon tai aineellisiin vahinkoihin. Takuu ei kata näiden ohjeiden noudattamatta jättämisestä aiheutuvia vahinkoja (vääränlainen kokoonpano, väärinkäyttö, riittämätön huolto, jne.).

3.2 Ole varovainen kaasun kanssa

Kaasun käyttö on täysin turvallista, mutta edellyttää varovaisuutta:

• Säilytä kaasusäiliöitä aina ulkotiloissa, missä on hyvä ilmanvaihto. Varmista, ettei kaasusäiliöt altistu liialliselle kuumuudelle tai suoralle auringonvalolle.

• Älä koskaan säilytä kaasusäiliöitä laitteen kaapissa.

• Älä koskaan säilytä varasäiliötä käytössä olevan kaasulaitteen läheisyydessä.

• Käännä kaasusäiliön venttiili aina pois päältä käytön jälkeen.

• Älä koskaan polta käytössä olevan kaasulaitteen tai kaasusäiliön (täysi/tyhjä) läheisyydessä. Jos haistat kaasua, sulje kaasunsyöttö välittösmästi, sammuta leikit ja avaa laitteen kansi. Jos haju ei poistu, ota yhteys kaasuntoimittajaasi tai palokuntaan.

3.3 Valitse sopiva käyttöpaikka

Laitetta saa käyttää vain ulkotiloissa. Laitteen käyttö sisätiloissa, mukaan lukien autotalli tai vaja, voi johtaa hiilimonoksidimyrkytykseen. Huomioi seuraavat seikat valitessasi sopivaa käyttöpaikkaa:

• Sijoita laite vähintään kolmen metrin etäisyydelle lähimmästä rakennuksesta avoimeen paikkaan, jossa on hyvä ilmanvaihto.

• Varmista, että laitteen ilmanottoaukkojen ja grillin läpi pääsee virtaamaan ilmaa vapaasti.

• Varmista ettei laite ole sijoitettuna minkään rakenteen (terassi, katos, jne.) tai lehvistön alle.

• Sijoita laite kiinteälle ja tasaiselle alustalle. Älä koskaan sijoita laitetta liikkuvaan ajoneuvoon (vene, perävaunu, jne.).

3.4 Turvallisuusvaroitukset

• Käytä ainoastaan ulkona.

• Lue ohjeet ennen laitteen käyttämistä.

• Älä siirrä laitetta sen ollessa käytössä.

• Älä jätä laitetta valvomatta sen ollessa käytössä, erityisesti lasten ja eläinten ollessa läsnä.

• VAROITUS: helppopääsyiset osat voivat olla hyvin kuumia. Pidä nuoret lapset loitolla.

• Käytä asianmukaisia suojuksia käsitellessäsi kuumia osia (kansi, grilli... ).

• Tämä laite tulee pitää loitolla syttyvistä materiaaleista käytön aikana.

• Älä käytä puuta, hiiltä, laavakiviä tai keraamisia brikettejä kaasulaitteessa.

• Älä käytä laitetta, kun olet käyttänyt alkoholia tai ottanut lääkkeitä.

• Kytke kaasunsyöttö pois päältä kaasupullosta käytön jälkeen.

• Älä mukauta laitetta.

4 TOISTUVAT KÄSITTEET

Tämä osio sisältää tiettyjä tunnettuja käsitteitä. Nämä käsitteet toistuvat oppaan eri aiheissa.

Kaasutinputket ovat poltinten kaasuliittimeen littettyjä pieniä putkia. Kaasutinputkien kyljessä on reikä. Reikä näkyy pääpolttimissa ja sivupolttimessa:129 Kaasu virtaa kaasutinputkien läpi polttimiin. Kaasutinputkien sivuilla olevat reiät mahdollistavat hapen sekoittumisen kaasuun. Tämä on tarpeellista poltinten syttymisen kannalta: Kunnollinen liekki edellyttää oikeaa kaasun ja hapen sekoitussuhdetta.

4.2 Poltinten kannet

Poltinten kannet on tarkoitettu sijoitettaviksi laitteen poltinten päälle. Ne suojaavat polttimia rasvapisaroilta. Kansien sivuilla sijaitsevat reiät jakavat lämpöä grilliin siten, että grilli lämpenee tasaisemmin ja nopeammin.

Jotkin laitteen osat on pinnoitettu sulatetulla lasilla, jota kutsutaan emaliksi. Emali suojaa pinnoitteen alla olevaa metallia syöpymiseltä. Emali on erittäin korkealaatuinen materiaali: se on ruosteenkestävä, ei himmene korkeissa lämpötiloissa ja on erittäin helppo huoltaa. Emali ei ole yhtä joustava kuin sen alla oleva metalli, joten emali voi halkeilla, jos laitetta käsitellään väärin. Voit välttää ongelmia noudattamalla varovaisuutta emaliosien kokoonpanon aikana ja huoltamalla emaliosia tässä oppaassa kuvatulla tavalla.

Leimahdukset ovat yhtäkkisiä liekkejä, jotka syntyvät kulhossa grillaamisen aikana. Leimahdukset syntyvät yleensä rasva- tai marinadin tippumisesta. 5 LAITTEEN KOKOONPANO

• Älä muokkaa laitetta kokoonpanon yhteydessä. Tåmä on hyvin vaarallista eikä esiasennettuja ja/tai valmistajan liittämiä osia saa muokata.

• Noudata kokoonpano-ohjeita huolellisesti.

• Laitteen asianmukainen kokoonpano on käyttäjän vastuulla. Takuu ei kata vääränlaisesta kokoonpanosta johtuvia vahinkoja.

5.2 Laitteen kokoaminen

Tarvitset ristipääruuvimeisselin, talttapääruuvimeisselin ja AA-pariston (sähkösytytin). Paristot eivät sisälly toimitukseen.

1. Sijoita laite tasaiselle ja puhtaalle alustalle.

2. Kokoa laite kokoonpanokuvissa kuvatulla tavalla.

Kokoonpanokuvat löytyvät oppaan toisesta osasta laitteen suurennetun kuvan jälkeen. Noudata varovaisuutta kootessasi emaloituja osia. Työkalut ja ruuvit voivat vaurioittaa emalipinnoitetta. Käytä laitteen mukana toimitettuja prikkoja suojataksesi emalia ruuveilta. Kuplamuovipakkaukset voivat sisältää ylimääräisiä ruuveja. Kokoonpanon jälkeen ruuveja voi edelleen olla jäljellä. Pakkaus sisältää varapakkauksen, joka sisältää varaosia (ruuveja, pultteja, prikkoja ... ) Voit käyttää varaosia hävinneiden tai särkyneiden osien korvaamiseen.

PAINEENSÄÄDIN? Ennen kuin voit liittää kaasun laitteeseen, sinun on ostettava kaasupullo, letku ja paineensäätölaite. Taulukosta ilmenee, mitä kaasupulloa, letkua ja säätölaitetta sinun on käytettävä. Esimerkiksi Belgiassa (BE) sinun tulee käyttää propaanikaasupulloa 37 mbarin letkun ja säätölaitteen kanssa tai butaanikaasupulloa 28-30 mbarin letkun ja säätölaitteen kanssa. Tämä grilli on säädetty käytettäväksi 4,5 - 15 kg:n butaani/propaani-kaasupullojen kanssa asianmukaisen matalan paineen säätölaitteen kanssa. Suosituksemme on liittää laite propaanikaasupulloon. Propaani tarjoaa korkealaatuisen palamisen ja on vähemmän herkkä huurtumaan. Kaasupullon korkeus H:n on oltava alle 70 cm riippumatta kaasupullon leveydestä tai halkaisijasta D. Osta paineensäätölaite ja kaasupullo yhdessä. Kaikki säätölaitteet eivät sovi kaikkiin kaasupulloihin. Käytä ainoastaan kaasuletkua ja säätölaitetta, jotka on tyyppihyväksytty käyttömaassa.

• Älä koskaan liitä säiliötä suoraan laitteeseen. Asenna säiliöön ensin paineensäädin.

• Älä koskaan muokkaa säiliön esiasennettuja tai suljettuja osia, letkua tai paineensäädintä.

• Pidä letku niin lyhyenä kuin mahdollista (enintään 1,5 m) estääksesi sen laahautumisen maata vasten.

• Älä koskaan väännä tai kierrä letkua. Älä vedä tai lävistä letkua. Pidä letku etäällä grillin osista, jotka kuumentuvat. Tarkista, että joustava letku avautuu esille normaalisti ilman kiertämistä tai kiskomista.

• Letku tulee vaihtaa, jos se on vahingoittunut tai halkeillut, kun kansalliset säädökset vaativat tai osan käyttöiän päättyessä (esim. Ranskassa)

• Pidä kaasupullo aina pystyasennossa.Always keep the cylinder in an upright position.

• Älä koskaan avaa kaasunsyöttöä.

• Tarkista vuodot joka kerta, kun teet muutoksia kaasuliitäntään. Katso “7 Kaasuvuotojen tarkistaminen”.

6.3 Letkun liittäminen laitteeseen

Ranska: Laitetta voi käyttää kahdentyyppisellä joustavalla letkulla:

• Joustava letku, joka on suunniteltu liitettäväksi rengasmaiseen jatkeeseen sekä grilli- että säätölaitepuolella, pidettynä. Lujasti kiinni laipoista (standardin XP D 36-110 mukaisesti). Suositeltu pituus 1,25 m.

• Joustava letku (standardin XP D 36-112 mukainen), joka sovitetaan G 1/2-kierteisellä mutterilla grilliin kiinnittämiseksi ja M 20x1,5 kierteisellä mutterilla säätölaitteeseen kiinnittämiseksi. Suositeltava pituus 1,25 m.

ES, GB,, IE, PT, BE, FR, LU, IT, CY DK, GR, NO, SE, EE, LT, LV, CZ, PL, MT, HU, SI, SK, NL Maa Säiliö letku ja paineensäädin Propaani, 30 mbar / Butaani, 30 mbar Propaani, 37 mbar / Butaani, 28-30 mbar130 Muut maat: Grilliä tulee käyttää joustavalla letkulla, joka on sopiva käytettäväksi butaani- ja propaanikaasulla. Letkun pituus ei saa olla yli 1,50 m. Voit liittää kaasuletkun laitteeseen asentamalla liittimen laitteen kaasuletkuun. Laitteen mukana toimitetaan kaksi eri liitintä, jotka ovat käytössä eri maissa: Mikäli et löydä maakoodiasi taulukosta, valitse kansallisia standardeja vastaava liitin.

Tarvitset 19 mm avaimen ja ristipaaruuvimeisselin.

1. Ruuvaa liitin laitteen (A) kaasuletkuun ja kiristä liitin 19 mm

2. Liu’uta letku liittimen (C) påålle ja kiristä kiristysrengas

Tarvitset 22 mm avaimen ja jakoavaimen.

1. Ruuvaa liitin laitteen (A) kaasuletkuun ja kiristä liitin 22 mm

2. Ruuvaa kaasuletku liittimeen (C) ja kiristä se kahdella

avaimella. Pidä liitintä paikallaan 22 mm avaimella ja käännä letkua jakoavaimella (D).

6.4 Letkun ja såilion liittåminen

paineensååtimeen Toimenpide edellyttää ristipääruuvimeisselin ja/tai jakoavaimen käyttöä paineensäätimestä riippuen.

1. Liitä letku paineensäätimeen. Suorita jokin seuraavista

• Jos letkussa on kiristysrengas liu’uta letku paineensäätimen päälle ja kiristä kiristysrengas ristipääruuvimeisselillä (A).

• Jos letkussa on mutteri, ruuvaa letku paineensäätimeen ja kiristå mutteri jakoavaimella (B).

2. Liitä paineensäädin kaasusäiliöön. Suorita jokin seuraavista

• Jos paineensäätimessä on mutteri, ruuvaa paineensäädintä myötäpäivään ja kiristä mutteri jakoavaimella (C).

• Jos paineensäätimessä on ruuvipää, kiinnitä se säiliöön ruuvaamalla paineensäädintä myötäpäivään (D). Käytä ainoastaan EN 16129 -normin mukaisia säätölaitteitta. Liitin Liitin ALiitin B Maa

1. Sulje kaasunsyöttö ja käännä kaikki säätimet OFF-asentoon

2. Irrota tyhjä säiliö ja liitä täysi säiliö.

3. Tarkista säiliö, letku ja kaikki liitännät kaasuvuotojen varalta.

Katso “7 Tarkistaminen kaasuvuotojen varalta”. Huomio. Kaasupullo tulee aina vaihtaa etäällä kaikista syttymisen mahdollistavista lähteistä. 7 TARKISTAMINEN KAASUVUOTOJEN VARALTA

7.1 Miksi tarkistaa laite kaasuvuotojen

varalta? Propeeni ja butaani ovat ilmaa raskaampia. Tästä johtuen ne eivät kulkeudu ilman mukana pois vuodon sattuessa. Erityisesti tuulettomana päivänä tapahtuva vuoto voi johtaa kaasun kertymiseen laitteen sisälle ja ympärille. Kertynyt kaasu voi mahdollisesti syttyä ja räjähtää.

7.2 Milloin laite on syytå tarkistaa

kaasuvuotojen varalta?

• Ennen ensimmäistä käyttökertaa tai laitteen oltua käyttämättä pitkään. Tarkista laite myös kaasuvuotojen varalta, mikäli laite on jälleenmyyjän kokoama.

• Joka kerta kun vaihdat kaasuosan.

• Vähintään kerran vuodessa, mieluiten grillauskauden alussa.

• Sijoita laite ulkotiloihin paikkaan, misså on hyvå ilmanvaihto. Varmista, ettei laitteen låheisyydesså ole avoliekkejå tai låmmonlåhteitå.

• Ålå koskaan tarkista kaasuvuotoja sytyttimellå tai tulitikulla.

• Ålå polta savukkeita tai sytytå sytyttimiå kaasuvuotojen tarkistuksen aikana.

7.4 Mitä materiaaleja tarvitsen?

Tarkistaaksesi laitteen kaasuvuotojen varalta tarvitset:

• Testiliuosta. Voit käyttää valmisliuosta tai veden ja tiskinpesuaineen seosta (1 :1).

• Laitteen mukana toimitetun vuototestityökalun. Työkalun avulla voit imeä testiliuosta ja levittää sitä laitteen tarkistettaviin kaasuosiin tai liitoksiin.

7.5 Tarkistaminen kaasuvuotojen varalta

1. Voit testata laitteen kaasuvuotojen varalta lisäämällä

testiliuosta kaikkiin kaasuosiin ja liitäntöihin. Mikäli jossain osassa tai liitännässä ilmenee kuplia, kyseessä on kaasuvuoto: Voit tarkistaa laitteen kaasuvuotojen varalta toimimalla seuraavasti:

1. Sijoita laite ulos.

2. Ota vuototestityökalu ja testausliuos (vuotospray tai vesi-/

3. Avaa kansi ja käännä kaikki säätimet OFF-asentoon.

4. Avaa kaasunsyöttöä hieman. Käännä kaasusäiliön venttiiliä

5. Ime vuototestityökaluun pieni määrä testiliuosta ja levitä

liuosta testattavalle alueelle. Tarkista seuraavat osat:

• Kaasusäiliön juotokset (A)

• Säiliön ja paineensäätimen sekä paineensäätimen ja letkun väliset liitännät (C).

• Letkun ja laitteen välinen liitäntä (D) Paineensäädin ja liitin voivat poiketa kuvissa näkyvistä osista.

6. Suorita jokin seuraavista toimenpiteistä:

• Jos havaitset vuodon, jatka kohdassa “ Kaasuvuodon sattuessa” kuvatulla tavalla.

• Jos et havaitse vuotoja, sulje kaasunsyöttö, huuhtele osat ja kuivaa ne huolellisesti.

7.6 Kaasuvuodon sattuessa

1. Sulje kaasunsyöttö ja suorita jokin seuraavista

• Jos kaasuvuoto esiintyy liitimessä, kiristä kyseinen liitin.

• Jos kaasuvuoto esiintyy säiliössä tai letkussa, vaihda säiliö tai letku.

2. Tarkista liitin tai osa tämän jälkeen uudelleen.

3. Mikäli vuoto ei korjaannu, ota yhteys Barbecook-

jälleenmyyjään. Älä käytä laitetta ennen kuin vuoto on korjattu. Lähellä olevien Barbecook-jälleenmyyjien luettelo loytyy osoitteesta www.barbecook.com.132 8 LAITTEEN VALMISTELU

8.1 Ennen jokaista kåyttokertaa

Tarkista seuraavat kohdat ennen jokaista käyttökertaa:

• Laite on sijoitettu asianmukaiseen paikkaan. Katso “3.3 Valitse sopiva käyttöpaikka”.

• Kaasuletku ei kosketa lattiaa tai altistu kuumille pinnoille tai rasvapisaroille.

• Kulho on puhdas. On suositeltavaa puhdistaa kulho jokaisen käyttökerran jälkeen. Katso “11.2 Kulhon puhdistaminen”.

• Polttimet ja kaasutinputket eivät ole hyönteisten pesien tai seittien tukkimia. Katso “11.3 Poltinten ja kaasutinputkien puhdistaminen”.

• Polttimet on koottu oikein. Kaasutinputket on sijoitettava kaasuventtiilien aukkojen päälle. Voit varmistua kaasuliitännän eheydestä tarkistamalla laitteen kaasuvuotojen varalta ennen jokaista käyttökertaa. Katso “7 Tarkistaminen kaasuvuotojen varalta”.

8.2 Ennen ensimmäistä käyttokertaa

(pitkän tauon jälkeen) Jos käytät laitetta ensimmäistä kertaa tai pitkän tauon jälkeen, suorita seuraavat lisätarkistukset:

• Varmista, että olet lukenut kaikki tämän käyttöohjeen ohjeet ja että ymmärrät ne (ennen ensimmäistä käyttökertaa).

• Tarkista laite kaasuvuotojen varalta. Katso “7 Tarkistaminen kaasuvuotojen varalta”. Tarkista laite myös kaasuvuotojen varalta, mikäli laite on jälleenmyyjän kokoama.

• Puhdista polttimet ja kaasutinputket (vain mikäli laitetta käytetään pitkän tauon jälkeen). Katso “11.3 Poltinten ja kaasutinputkien puhdistaminen”.

• Käytä laitetta ennen kuin aloitat ruoan grillaamisen (vain ennen ensimmäistä käyttökertaa). Katso “8.3 Laitteen käyttöönotto”.

8.3 Laitteen käyttöönotto

Voit poistaa laitteessa olevat valmistuksen aikaiset rasvat lämmittämällä laitetta ennen ensimmäistä käyttökertaa. Toimi seuraavasti:

1. Sytytä pääpolttimet ja käännä niiden säätimet asentoon

HIGH. Katso “9.2 Pääpolttimien sytyttäminen”.

2. Sulje kansi ja anna laitteen lämmetä 15 minuuttia. Älä laita

3. 15 minuutin kuluttua voit avata kannen ja antaa laitteen

lämmetä vielä 5 minuuttia (säätimet edelleen asennossa HIGH).

4. 5 minuutin kuluttua laite on käyttövalmis. Nyt voit laittaa

Sähkösytyttimen käyttö edellyttää AA-pariston asentamista. Paristo ei sisälly toimitukseen. Sytyttimen paristopesä löytyy laitteen etupaneelista.

• Suorita kaikki kohdassa “8 Laitteen valmistelu”luetellut tarkistukset ennen laitteen sytyttämistä.

• Varmista, että kansi on aina auki poltinta sytytettäessä.

• Älä koskaan kumarru suoraan polttimen päälle sytyttäessäsi sitä.

9.2 Pääpolttimien sytyttäminen

9.2.1 sytyttimen Käyttö

1. Avaa kansi ja käännä pääpoltinten säätimet OFF-asentoon.

2. Jos et ole vielä sytyttänyt muita polttimia, avaa

kaasunsyöttö ja odota 10 sekuntia. Tållä tavoin kaasu ehtii stabiloitua.

3. Paina sytytintä, kunnes kuulet kipinöintiä.

4. Pidä poltinta painettuna ja käännä samanaikaisesti

keskipolttimen säädin asentoon HIGH. Sytytä keskipoltin aina ensin. Älä koskaan yritä sytyttää kaikkia pääpolttimia samanaikaisesti.

5. Jos poltin ei syty kolmella yrityksellä, aseta säädin OFF-

asentoon, sulje kaasunsyöttö ja odota 5 minuuttia. Tällä tavoin kertynyt kaasu ehtii poistua laitteesta.

6. Yritä sytyttää poltin uudelleen. Mikäli poltin ei syty, voit

yrittää sytyttää sen tulitikulla tai määrittää ongelman syyn katsomalla kohdan “14 Vianmääritys”.

7. Kun poltin on syttynyt, sytytä muut polttimet kääntämällä

niiden säätimet asentoon HIGH.

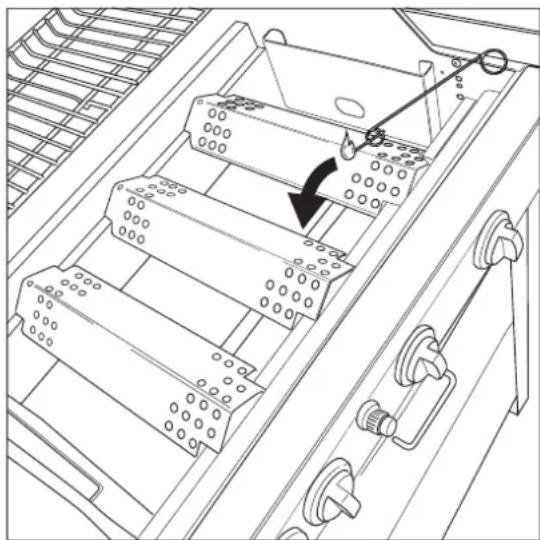

1. Aseta tulitikku tulitikun pidikkeeseen.

2. Avaa kansi ja käännä pääpoltinten säätimet OFF-asentoon.

3. Jos et ole vielä sytyttänyt muita polttimia, avaa

kaasunsyöttö ja odota 10 sekuntia. Tållä tavoin kaasu ehtii stabiloitua.

4. Sytytä tulitikku ja pidä sitä noin 13 mm etäisyydellä poltti

5. Käännä yhden polttimen säädin asentoon HIGH.

Sytytä ensin vain yksi pääpoltin. Älä koskaan sytytä kaikkia pääpolttimia samanaikaisesti.

6. Jos poltin ei syty 5 sekunnin kuluessa, aseta säädin OFF-

asentoon, sulje kaasunsyöttö ja odota 5 minuuttia. Tallä tavoin kertynyt kaasu ehtii poistua laitteesta.

7. Yritä sytyttää poltin uudelleen. Mikäli poltin ei syty,

voit määrittää ongelman syyn katsomalla kohdan “14 Vianmääritys”.

8. Kun poltin on syttynyt, sytytä muut polttimet kääntämällä

niiden säätimet asentoon HIGH.

9.3 Sivupolttimen sytyttåminen

Sivupoltin kestää enintään 9 kg painavan astian, jonka läpimitta saa olla enintään 220 mm ja vähintään 120 mm.

1. Avaa kansi ja käännä sivupolttimen säädin OFF-asentoon.

2. Jos et ole vielä sytyttänyt muita polttimia, avaa

kaasunsyöttö ja odota 10 sekuntia. Tallä tavoin kaasu ehtii stabiloitua.

3. Paina sytytintä, kunnes kuulet kipinöintiä.

4. Pidä sytytintä painettuna ja käännä samanaikaisesti

sivupolttimen säädin asentoon HIGH.

5. Jos poltin ei syty kolmella yrityksellä, aseta säädin OFF-

asentoon, sulje kaasunsyöttö ja odota 5 minuuttia. Tallä tavoin kertynyt kaasu ehtii poistua laitteesta.

6. Yritä sytyttää sivupoltin uudelleen. Mikäli poltin ei syty, voit

yrittää sytyttää sen tulitikulla tai määrittää ongelman syyn katsomalla kohdan “14 Vianmääritys”.

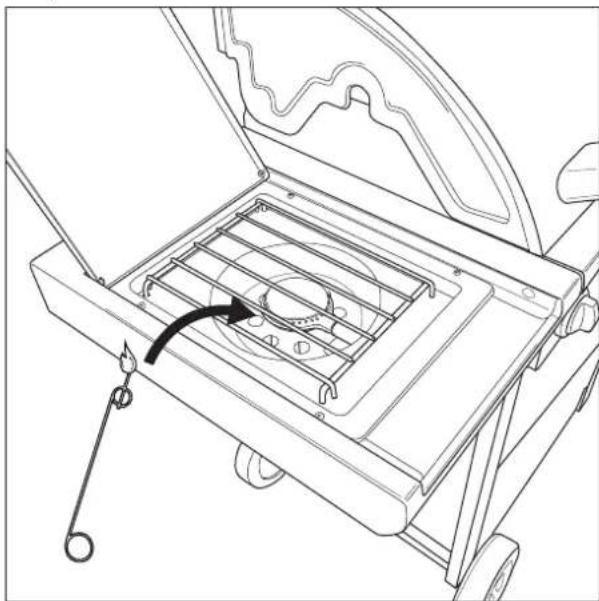

1. Aseta tulitikku tulitikun pidikkeeseen.

2. Avaa kansi ja käännä sivupolttimen säädin OFF-asentoon.

3. Jos et ole vielä sytyttänyt muita polttimia, avaa

kaasunsyöttö ja odota 10 sekuntia. Tallä tavoin kaasu ehtii stabiloitua.

4. Sytytä tulitikku ja pidä sitä noin 13 mm etäisyydellä

5. Käännä sivupolttimen säädin asentoon HIGH.

6. Jos sivupoltin ei syty 5 sekunnin kuluessa, aseta säädin

OFF-asentoon, sulje kaasunsyöttö ja odota 5 minuuttia. Tallä tavoin kertynyt kaasu ehtii poistua laitteesta.

7. Yritä sytyttää sivupoltin uudelleen. Mikäli poltin ei syty,

voit määrittää ongelman syyn katsomalla kohdan “14 Vianmääritys”.

9.4 Poltinten sammuttaminen

Sammuta polttimet aina, kun olet lopettanut niiden käytön. Toimi seuraavasti:

1. Sulje kaasunsyöttö .

2. Käännä poltinten säätimet OFF-asentoon.

Sulkemalla kaasunsyötön ensin varmistat, ettei laitteessa ole enää kaasua.

9.5 Polttimien sytyttåminen uudelleen

Jos poltin sammuu käytön aikana, toimi seuraavasti:

1. Avaa kansi ja sulje kaasunsyöttö.

2. Käännä kaikki säätimet OFF-asentoon ja odota 5 minuuttia.

Tallä tavoin kertynyt kaasu ehtii poistua laitteesta.

3. Sytytä poltin/polttimet uudelleen.

9.6 Liekkien tarkistaminen

Tarkista polttimen liekki, joka kerta kun sytytät sen. Täydellinen liekki on miltei täysin sininen ja liekin huipussa näkyy hieman keltaista. Keltaisten liekkien ajoittainen esiintyminen on täysin normaalia. Jos liekit vaikuttavat tavanomaisesta poikkeavilta, voit korjata vian jollain seuraavista toimenpiteistä: LOW HIGH Jos ilekit ovat... Toimi seuraavasti... Matalia ja täysin kaltaisia Korkeampia kuin kulho

1. Sulje kaasunsyöttö välittömästi ja

käännä kaikki säätimet OFF-asentoon.

2. Voit määrittää ongelman syyn

katsomalla kohdan “14 Vianmääritys”. Todennäköisesti kaasutinputket ovat tukossa.

1. Sulje kaasunsyöttö välittömästi ja

käännä kaikki säätimet OFF-asentoon.

2. Odota 5 minuuttia, jotta kertynyt

3. Sytytä poltin/polttimet uudelleen.

4. Mikäli ongelma ei korjaannu,

voit määrittää ongelman syyn katsomalla kohdan “14 Vianmääritys”.134

10 HYÖDYLLISIÄ VIHJEITÄ

10.1 Laitteen esilämmittäminen

Esilämmittämällä laitteen voit varmistaa, että grilli on riittävän kuuma aloittaessasi ruoan valmistuksen. Toimi seuraavasti:

1. Sytytä poltin/polttimet ja käännä säädin/säätimet asentoon

2. Sulje kansi ja anna laitteen lämmetä kymmenen minuuttia.

3. Kymmenen minuutin kuluttua voit avata kannen ja laittaa

4. Jos tarvitset vähemmän lämpöä, käännä säädin/säätimet

pienemmälle teholle.

10.2 Ruoan tarttumisen välttäminen

Voit välttää ruoan tarttumisen grilliin seuraavasti:

• Voitele ruoka kevyesti öljyllä ennen sen laittamista grillille. Voit myös voidella grillin öljyllä.

• Esilämmitä laite. Mitä lämpimämpi grilli on, kun aloitat ruoanlaiton, sitä vähemmän ruoka tarttuu siihen.

• Älä käännä ruokaa liian nopeasti. Anna sen ensin lämmetä hieman.

10.3 Ruoan tarttumisen välttäminen

Valmistettavan ruoan tyypistä ja valmistustavasta riippuen voit grillata aineksia suoraan tai epäsuorasti: Kun grillaat kannen ollessa suljettuna, muista tarkkailla kannen lämpömittaria jatkuvasti liiallisen lämmön varalta. Katso “10.5 Lämpötilan tarkkailu”.

10.4 Grillaaminen kannen ollessa

suljettuna Kannen sulkeminen grillauksen aikana on erittäin hyödyllistä seuraavista syistä johtuen:

• Grillin lämpötila pysyy korkeampana ja tasaisempana.

• Ruoan valmistaminen on nopeampaa ja ruoan kuivuminen voidaan välttää.

• Vähemmän leimahduksia ja vähemmän kaasunkulutusta. Kun grillaat kannen ollessa suljettuna, muista tarkkailla kannen lämpömittaria jatkuvasti liiallisen lämmön varalta. Katso “10.5 Lämpötilan tarkkailu”.

10.5 Lämpötilan tarkkailu

Laite sisältää tehokkaita polttimia, jotka mahdollistavat nopean lämmityksen ja vakaan lämpötilan. Jos grillaat kansi suljettuna, muista varmistaa, ettei laitteen lämpötila nouse liian korkeaksi. Tarkkaile lämpömittaria ja huomioi seuraavat ohjeet:

• Tyypillinen ruoanvalmistuslämpötila on noin 210 °C. Korkeammissa lämpötiloissa rasvapisarat ja kulhoon kertynyt rasva voi syttyä palamaan.

• Lämpötilan ei tulisi koskaan olla yli 300 °C yli 5 minuutin ajan. Liian korkea lämpötila voi johtaa laitteen vaurioitumiseen ja epämuodostumiin. Jos laite lämpenee liikaa, voit viilentää sitä avaamalla kannen ja laskemalla poltinten tehoa.

10.6 Udnyttelse af varmezonerne

Kun kaikki polttimet ovat päällä, poltinten kannet jakavat lämpöä mahdollisimman tasaisesti ympäri grilliä. Tästä huolimatta jotkin alueet ovat kuitenkin toisia kuumempia. Voit hyödyntää lämpöalueita saadaksesi parhaan mahdollisen grillaustuloksen: Voit myös luoda kuumia alueita säätämällä poltinten tehoa. Voit esimerkiksi pienentää polttimen tehoa ja käyttää sen yläpuolella olevaa aluetta nopeasti tai hitaammin kypsyvän ruoan valmistamiseen.

10.7 Leimahdusten välttäminen

Leimahdusten esiintyminen grillattaessa on täysin normaalia. Liialliset leimahdukset voivat kuitenkin nostaa laitteen lämpötilaa ja sytyttää grilliin kertyneen rasvan palamaan. Leimahdusten välttäminen:

• Varmista, että kulho on puhdas ennen kuin aloitat grillaamisen. On suositeltavaa puhdistaa kulho jokaisen käyttökerran jälkeen. Katso “11.2 Kulhon puhdistaminen”.

• Tarkista rasvanpoistoaukko säännöllisesti tukosten varalta ja varmista, ettei rasva-alusta tai -astia ole täynnä.

• Jos grillaat rasvaista lihaa, leikkaa ylimääräinen rasva pois, sulje kansi ja säädä polttimet keskiasentoon tai alhaiseen asentoon. 11 LAITTEEN HUOLTAMINEN

11.1 Grillin puhdistaminen

On suositeltavaa puhdistaa grilli jokaisen käytön jälkeen Barbecook-puhdistusaineella. Voit puhdistaa grillin myös miedolla pesuaineliuoksella tai natriumbikarbonaatilla. Älä koskaan puhdista grilliä uuninpuhdistusaineilla.

11.2 Kulhon puhdistaminen

On suositeltavaa puhdistaa kulho jokaisen käytön jälkeen barbecook-puhdistusaineella. Voit käyttää puhdistusainetta samalla tavoin kuin grillin puhdistuksessa.

11.3 Poltinten ja kaasutinputkien

11.3.1 miKsi puhdistAA polttimet jA KAAsutinputKet?

Hämähäkit ja hyönteiset voivat tehdä seittejä ja pesiä polttimiin ja kaasutinputkiin. Tämä voi estää kaasun pääsyn polttimiin. Seuraus:

• Poltinten sytyttäminen ei onnistu. Jos poltinten sytyttäminen onnistuu, seurauksena on kuitenkin vain savuiset, keltaiset liekit. Käyttö Aseta ruoka piiiillii olevan polttimen viereen, siiiidii polttimen teho keskitasolle/alhaiselle tasolle ja sulje kansi. Suora Lihan ja kasvisten paistaminen Paistetun lihan kypsyttaminen Epiisuora Kuvaus Aseta ruoka suoraan päälä olevan poittimen päälle säädä polttimen teho korkealle ja pidii kansi auki. Menetelmä Sopii... Kuumempi Etuosa Nopeasti valmistuville aineksille (katkaravut, kala ... ) Hitaammin valmistuville aineksille (makkarat, kana ... ) Keskiosa Kuuma? Kuuma Alue Kuumin Takaosa Lihan ja kasvisten paistaminen135

• Kaasu voi palaa kaasutinputkien ulkopuolella lähellä säätimiä. Näitä kutsutaan leimahduksiksi, jotka voivat aiheuttaa vakavia henkilö- ja materiaalivahinkoja. Tukkeutuneista polttimista ja kaasutinputkista aiheutuvat vahingot katsotaan puutteelliseksi huolloksi eikä takuu kata niitä.

KAAsutinputKet pitäisi puhdistAA? Puhdista polttimet ja kaasutinputket:

• Ennen ensimmäistä käyttökertaa ja laitteen oltua käyttämättä pitkään.

• Vähintään kahdesti vuodessa, kerran grillauskauden alussa.

11.3.3 poltinten jA KAAsutinputKien puhdistAminen

1. Poista polttimet laitteesta kuvien osoittamalla tavalla. Jos

havaitset polttimen vaurioituneen, vaihda se uuteen.

2. Puhdista polttimet ja kaasutinputket pienellä harjalla

tai kotitekoisella piipunpuhdistimella (avattu klemmari, piippuharja ... ).

3. Aseta polttimet takaisin paikoilleen. Kaasutinputket on

sijoitettava kaasuventtiilien aukkojen päälle.

11.4 Emalin, ruostumattoman teräksen,

kromin ja jauhemaalipinnoitteen huoltaminen Tämä laite sisältää emaloituja, kromattuja, jauhemaalattuja sekä ruostumattomasta teräksestä valmistettuja osia. Jokainen materiaali vaatii erilaista huoltamista: Voit välttää ruostumattoman teräksen ruostumisen välttämällä sen altistamista kloorille, suolalle ja raudalle. Tästä johtuen laitetta ei ole suositeltavaa käyttää lähellä rannikkoa, rautateitä tai uima-altaita. Näiden ohjeiden noudattamatta jättämisestä aiheutuvat vahingot katsotaan puutteelliseksi huolloksi eikä takuu kata niitä. Alla oleva suurennettu kuva (oppaan toinen osa) sisältää luettelon laitteen kaikista osista. Luettelo sisältää symboleita, jotka kuvaavat jokaisen osan materiaalia. Tällä tavoin voit tarkistaa jokaisen osan huoltotavan. Osaluettelo sisältää seuraavat symbolit: Materiaali Materiaalin huoltaminen Ruostumaton teräs ja kromi Emali Jauhemaalattu

• Älä käytä voimakkaita, hankaavia tai metallinpuhdistusaineita

• Käytä laimeampia puhdistusaineita ja anna niiden vaikuttaa teräkseen.

• Käytä pehmeää sieniä tai liinaa. Huuhtele huolellisesti puhdistamisen jälkeen ja kuivaa huolellisesti ennen varastointia.

• Älä käytä teräviä esineitä äläkä kopauta emalia kovaa pintaa vasten.

• Vältä emalin altistamista kylmille nesteille sen ollessa kuuma.

• Voit käyttää metalliharjoja ja hankaavia puhdistusaineita.

• Älä käytä teräviä esineitä. Käytä mietoja puhdistusaineita sekä pehmeää sieniä tai liinaa.

• Huuhtele huolellisesti puhdistamisen jälkeen ja kuivaa huolellisesti ennen varastointia.

Symboli Materiaali Emali Ruostumaton teräs Kromi Jauhemaalattu136

11.5 Laitteen varastointi

Jos et käytä laitetta pitkään aikaan, varastoi se kuivaan paikkaan. Ennen laitteen varastointia:

• Irrota kaasusäiliö. Älä varastoi sijoita laitetta sisätiloihin (edes autotalliin tai vajaan) sen ollessa liitettynä kaasusylinteriin.

• Puhdista polttimet ja ritilät, voitele ne öljyllä ja kääri ne paperiin.

• Peitä laitteesi Barbecook-peitteellä. Rekisteröi laitteesi osoitteessa www.barbecook.com saadaksesi tietoa tarvitsemastasi peitteestä.

11.6 Kaasusäiliöiden varastointi

Nämä ohjeet koskevat täysiä sekä tyhjiä säiliöitä

• Säilytä kaasusäiliöitä aina ulkotiloissa, missä on hyvä ilmanvaihto. Varmista, ettei kaasusäiliöt altistu liialliselle kuumuudelle tai suoralle auringonvalolle.

• Älä koskaan säilytä kaasusäiliötä paikassa, jonka lämpötila voi nousta erittäin korkeaksi (auto, vene ... ).

• Älä koskaan säilytä kaasusäiliöitä laitteen kaapissa.

• Älä koskaan säilytä varasäiliötä käytössä olevan kaasulaitteen läheisyydessä.

• Säilytä kaasusäiliöitä aina lasten ulottumattomissa.

• Säilytä ja kuljeta kaasusäiliöitä aina pystyasennossa.

11.7 Varaosien tilaaminen

Osat, jotka altistuvat suoraan tulelle tai voimakkaalle kuumuudelle, on vaihdettava ajoittain. Varaosan tilaaminen:

1. Etsi tarvitsemasi osan viitenumero. Löydät kaikkien

viitenumeroiden luettelon räjäytyskuvien alla tämän käyttöoppaan toisessa osassa ja osoitteessa www. barbecook. com. Jos rekisteröit laitteesi verkossa, sinut ohjataan automaattisesti oikeaan luetteloon MyBarbecook-tililläsi. Siellä sinulla on mahdollisuus tilata tarvittavat osat verkossa.

2. Tilaa varaosa osoitteesta www.barbecook.com tai

myyntipisteestäsi. Takuun alaisia osia voi tilata ainoastaan myyntipisteestäsi. 12 TAKUU

Laite sisältää kahden vuoden takuun, joka on voimassa ostopäivämäärästä lähtien. Tämä takuu kaikki valmistusviat, edellyttäen, että:

• Olet koonnut, käyttänyt tai huoltanut laitettasi tämän oppaan ohjeiden mukaisesti. Vääränlaisesta käytöstä, kokoonpanosta tai riittämättömästä huollosta johtuvat vauriot eivät ole valmistusvirheitä.

• Voit esittää kuittisi ja laitteen yksilöllisen sarjanumeron takuun täytäntöönpanoa varten. Numero alkaa G-kirjaimella, jota seuraa 15 numeroa. Sarjanumero löytyy: - Tästä käyttöoppaasta sekä oheisesta aloituspakkauksesta. - Laitteen pakkauksesta. - Laitteen alaetupaneelin sisäpuolelta.

• Barbecook-laadunvarmistusosasto vahvistaa, että osat ovat viallisia ja että ne ovat olleet viallisia normaalista käytöstä, kokoonpanosta ja riittävästä huollosta riippumatta. Jos jokin seuraavista ehdoista ei täyty, et voi vedota takuuseen. Joka tapauksessa takuu rajoittuu viallisten osien korjaamiseen tai vaihtamiseen.

Takuu ei kata seuraavia vaurioita ja vikoja:

• Suoraan tulelle tai erittäin korkeille lämpötiloille altistuneiden osien normaali kuluminen (ruostuminen, vääristyminen, värjääntyminen ... ). On täysin normaalia, että tällaiset osat vaativat ajoittain vaihtamista uuteen.

• Ulkomuodolliset poikkeavuudet, jotka ovat ominaisia valmistusprosessille. Nämä poikkeavuudet eivät ole valmistusvikoja.

• Kaikki riittämättömästä huollosta, vääränlaisesta säilytyksestä, vääränlaisesta kokoonpanosta tai esiasennettujen osien muokkaamisesta johtuvat vahingot.

• Kaikki laitteen väärinkäytöstä johtuvat vahingot (ts. laitteen käyttö tämän oppaan sisältämien ohjeiden vastainen käyttö, kaupallinen käyttö, jne.)

• Kaikki välilliset vahingot, jotka johtuvat laitteen huolimattomasta tai ohjeista poikkeavasta käytöstä.

• Värjääntyminen tai ruostuminen, joka johtuu ulkopuolisista tekijöistä, voimakkaiden puhdistusaineiden käytöstä, altistumisesta kloorille, jne. Nämä vauriot eivät ole valmistusvikoja. 13 TEKNISET TIEDOT

Tyyppikilpi luettelee kaikki laitteen tekniset tiedot. Sarjanumero löytyy:

• Tamän oppaan toisesta osasta.

• Laitteen alaetupaneelin sisäpuolelta.

• Sivu poltin: 0.75137 14 VIANMÄÄRITYS Ongelma Mahdolliset syyt Ratkaisut

• Kaasunsyöttö ei ole auki

• Kaasutinputkia ei ole asetettu kaasuventtiilien aukkojen päälle

• Polttimen aukot ovat tukossa

• Kaasusäiliö on (lähes) tyhjä

• Paineensäädintä ei ole liitetty oikein säiliöön ja/ tai letkuun Tietyt lämpötilaerot ovat tavanomaisia. Katso “1.7 Lämmönkäytön optimointi” ja “10.6 Lämpöalueiden hyödyntäminen”. Mahdolliset lämpöerojen syyt:

• Laitetta ei ole esilämmitetty

• Liian rasvainen ruoka

• Rasvanpoistoaukko on tukossa, kulhossa ja/tai polttimissa on rasvaa

• Liian korkea lämpötila

• Polttimet tai kaasutinputket ovat tukossa

• Laite on liitetty butaanisäiliöön

• Poltin on tukossa, haljennut tai ruostunut

• Polttimet tai kaasutinputket ovat tukossa

• Kaasusäiliö on (lähes) tyhjä

• Rasvaa kulhossa ja/tai polttimissa

• Uusi (täysi) kaasusäiliö

• Kaasun injektori, kaasutinputki ja/tai poltin on likainen

• Poltin tai kaasutinputki on tukossa

• Paristoa ei ole asennettu tai se on asennettu väärin

• Keskipoltin ei syty ensin

• Poltinten johtoja ei ole asennettu oikein

• Elektrodi on vaurioitunut

• Paristoa ei ole asennettu tai se on asennettu väärin

• Sytyttimen painiketta ei ole asennettu oikein

• Viallinen kipinägeneraattori

• Märät tai rikkinäiset elektrodit

• Poltin ja elektrodi ovat liian kaukana toisistaan Ei riittävästi lämpöä Lämpö ei jakaudu tasaisesti grillin pinnalle Liikaa lämpöä ja/tai leimahduksia Keltaiset liekit Leimahdukset (kaasutinputkien ulkopuolella/säätimien lähellä esiintyvät liekit) Liekit ovat korkeampia kuin kulho Paineensäädin humisee Poltin viheltää säätimen ollessa asennossa LOW Poltin ei syty (sytyttimellä tai tulitikulla) Poltin ei syty sytyttimellä Ei kipinöitä tai ääntä sytytintä painettaessa Kipinöitä esiintyy, mutta ei kaikissa elektrodeissa, eivätkä kipinät ole riittävän tehokkaita Kipinöitä, jotka eivät ole lähtöisin polttimista Sytytintä painettaessa kuuluu vain ääntä (ei kipinöitä) Riittämätön liekki

• Aseta kaasutinputket kaasuventtiilien aukkojen päälle

• Puhdista polttimen aukot tai vaihda polttimet

• Liitä paineensäädin uudelleen säiliöön ja/tai letkuun

• Poista ylimääräinen rasva tai käännä polttimet alhaisemmalle teholle.

• Puhdista rasvanpoistoaukko, kulho ja polttimet

• Käännä polttimet alhaisemmalle teholle ja/tai grillaa ruokaa epäsuorasti

• Puhdista polttimet ja kaasutinputket

• Liitä laite asianmukaisella paineensäätimellä varustettuun propaanisäiliöön

• Puhdista tai vaihda poltin

• Sulje kaasunsyöttö ja aseta polttimet OFF- asentoon.

• Anna laitteen jäähtyä.

• Puhdista polttimet ja kaasutinputket.

• Aseta laite siten, että sen takaosa on tuulta kohti.

• Puhdista kulho ja polttimet

• Ei vaaraa tai vikaa. Pitäisi loppua itsestään hetken kuluttua.

• Puhdista kaasun injektori, kaasutinputki ja poltin

• Puhdista kaasutinputki ja poltin

• Avaa kaasunsyöttö ja paina paineensäätimen turvakytkintä (ei sisälly kaikkiin säätimiin)

• Asenna paristot uudelleen oikeaa napaisuutta noudattaen

• Sytytä keskipoltin ensin

• Tarkista ja tee kaikki sytyttimen liitännät uudelleen

• Tarkista ja kokoa elektrodit, polttimet ja sytytin uudelleen

• Asenna paristot uudelleen oikeaa napaisuutta noudattaen

• Kokoa sytyttimen painike uudelleen

• Vaihda kipinägeneraattori

• Liitä kipinägeneraattori ja elektrodit uudelleen

• Kuivaa elektrodit paperipyyhkeellä tai vaihda ne

• Liitä kipinägeneraattori ja elektrodit uudelleen

1. Pange seade tasasele ja puhtale pinnale.

• Gaasivoolik ei lohise vastu maad ja ei puutu kokku kuumade pindade ega tilkuva rasvaga.

1. Pange tikk tikuhoidikusse.

1. Pange tikk tikuhoidikusse.

madalamale kuumusele.

11.2 Kausi puhastamine
