KASUTUSJUHEND Spring 3212 BARBECOOK

• Gaasiga seotud ettevaatusabinõud ............................212

• Vooliku ja ballooni ühendamine regulaatoriga ............214

• Enne esmakordset kasutamist (pärast pikka aega) ....216

• Toidu kinni jäämise vältimine ......................................218

• Kuumuspiirkondade eeliste kasutamine .....................218

Täname teid Barbecook toote ostmise eest. Kogu uus maailm ootab teid uut avastama, olgu see on looduse rahus ja vaikuses või linnamüra ja -kära keskel. Hakake grillmeistriks meie #barbecook-kogukonnas ja lubage meil seada teie grillimisvõimed avaliku elu keskpunkti. Registreerige oma Barbecooki seade veebis ja saate sellega mitmed eelised.

• Teile on kättesaadavad täiemahulised kasutusjuhendid - saate oma seadet üksikasjalikult tundma õppida.

• Saate kasutada müügijärgse teeninduse teenuseid, mis aitavad teil kiiresti varuosi leida ja saada osa parimast garantiiteenindusest.

• Teavitame teid seadme uuendustest, anname nõu ja näpunäiteid ning grillimisvihjeid, et saaksite areneda grillmeistriks. Kas olete seikluseks valmis? Registreerige oma toode ja ühinege #barbecook-kogukonnaga! Lisateavet oma seadme registreerimiseks vaadake veebisaidilt www.barbecook.com. Barbecook ei levita teie isikuandmeid. Teie isikuandmeid ei müüda edasi, ei levitata ega jagata kolmandate osapooltega. 2 SELLE JUHENDIKOHTA See juhend koosneb kahest osast.

• Esimest osa loete praegu. See sisaldab seadme kokkupanekut, kasutamist ja hooldamist puudutavaid juhiseid.

• Teine osa algab leheküljel 295. See sisaldab erinevaid selles juhendis kirjeldatud seadme jooniseid (detailsed vaated, monteerimisjoonised jne). 3 OLULISED OHUTUSJUHISED

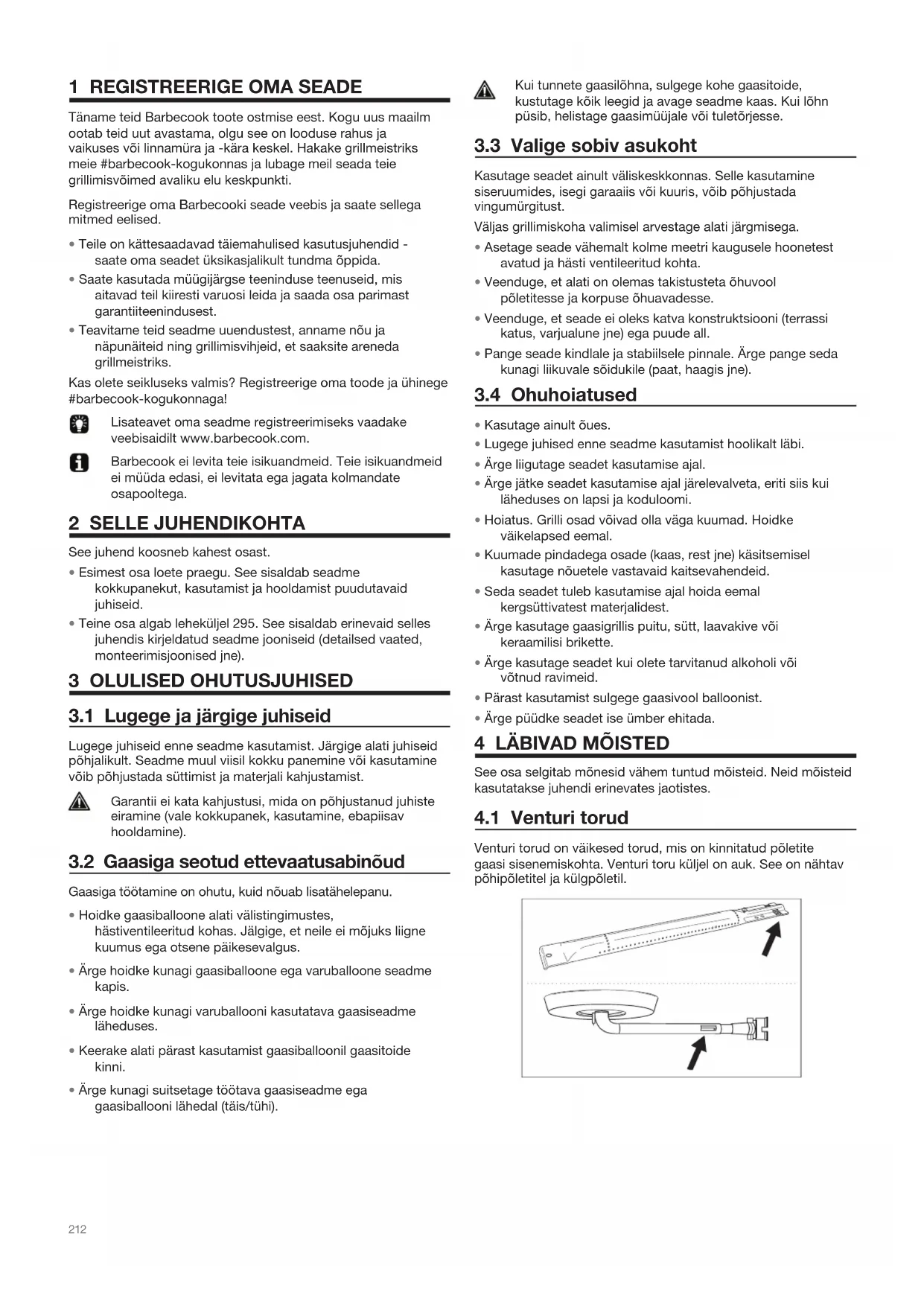

3.1 Lugege ja järgige juhiseid

Lugege juhiseid enne seadme kasutamist. Järgige alati juhiseid põhjalikult. Seadme muul viisil kokku panemine või kasutamine võib põhjustada süttimist ja materjali kahjustamist. Garantii ei kata kahjustusi, mida on põhjustanud juhiste eiramine (vale kokkupanek, kasutamine, ebapiisav hooldamine).

3.2 Gaasiga seotud ettevaatusabinõud

Gaasiga töötamine on ohutu, kuid nõuab lisatähelepanu.

• Hoidke gaasiballoone alati välistingimustes, hästiventileeritud kohas. Jälgige, et neile ei mõjuks liigne kuumus ega otsene päikesevalgus.

• Ärge hoidke kunagi gaasiballoone ega varuballoone seadme kapis.

• Ärge hoidke kunagi varuballooni kasutatava gaasiseadme läheduses.

• Keerake alati pärast kasutamist gaasiballoonil gaasitoide kinni.

• Ärge kunagi suitsetage töötava gaasiseadme ega gaasiballooni lähedal (täis/tühi). Kui tunnete gaasilõhna, sulgege kohe gaasitoide, kustutage kõik leegid ja avage seadme kaas. Kui lõhn püsib, helistage gaasimüüjale või tuletõrjesse.

3.3 Valige sobiv asukoht

Kasutage seadet ainult väliskeskkonnas. Selle kasutamine siseruumides, isegi garaaiis või kuuris, võib põhjustada vingumürgitust. Väljas grillimiskoha valimisel arvestage alati järgmisega.

• Asetage seade vähemalt kolme meetri kaugusele hoonetest avatud ja hästi ventileeritud kohta.

• Veenduge, et alati on olemas takistusteta õhuvool põletitesse ja korpuse õhuavadesse.

• Veenduge, et seade ei oleks katva konstruktsiooni (terrassi katus, varjualune jne) ega puude all.

• Pange seade kindlale ja stabiilsele pinnale. Ärge pange seda kunagi liikuvale sõidukile (paat, haagis jne).

• Kasutage ainult õues.

• Lugege juhised enne seadme kasutamist hoolikalt läbi.

• Ärge liigutage seadet kasutamise ajal.

• Ärge jätke seadet kasutamise ajal järelevalveta, eriti siis kui läheduses on lapsi ja koduloomi.

• Hoiatus. Grilli osad võivad olla väga kuumad. Hoidke väikelapsed eemal.

• Kuumade pindadega osade (kaas, rest jne) käsitsemisel kasutage nõuetele vastavaid kaitsevahendeid.

• Seda seadet tuleb kasutamise ajal hoida eemal kergsüttivatest materjalidest.

• Ärge kasutage gaasigrillis puitu, sütt, laavakive või keraamilisi brikette.

• Ärge kasutage seadet kui olete tarvitanud alkoholi või võtnud ravimeid.

• Pärast kasutamist sulgege gaasivool balloonist.

• Ärge püüdke seadet ise ümber ehitada.

See osa selgitab mõnesid vähem tuntud mõisteid. Neid mõisteid kasutatakse juhendi erinevates jaotistes.

Venturi torud on väikesed torud, mis on kinnitatud põletite gaasi sisenemiskohta. Venturi toru küljel on auk. See on nähtav põhipõletitel ja külgpõletil.213 Kui gaas liigub põleti suunas, läbib see Venturi toru. Külgedel olevate aukude abil seguneb gaas õhuga ja seeläbi saab hapnikku. See on vajalik põletite heaks süütamiseks - ainult õige gaasi ja hapniku segu süttib korralikult ja annab hea leegi.

Põleti katted on katted, mis paigaldatakse seadme põletite peale. Need kaitsevad põleteid tilkuva rasva eest. Samuti jaotavad katete külgedel olevad augud kuumust ühtlaselt üle grilli nii, et see kuumeneb kiiremini ja ühtlasemalt.

Mõned seadme osad on kaetud sulatatud klaasi kihiga ehk emailiga. See email kaitseb selle all asuvat metalli roostetamise eest. Email on kõrge kvaliteediga materjal, see on roostekindel, ei tuhmu kuuma temperatuuri mõjul ja seda on lihtne hooldada. Kuna metall on seda katvast emailist painduvam, võivad emaili tükid seadme valel käsitsemisel maha kooruda. Probleemide vältimiseks olge emailiga osade kokkupanekul ettevaatlik ja hooldage emaili vastavalt selles juhendis kirjeldatule.

Lahvatused on äkilised leegid, mis süttivad grillimise ajal kausis. Tavaliselt põhjustab neid tilkuv rasv või marinaad. 5 SEADME KOKKUPANEK

• Ärge ehitage seadet kokku panemise ajal ümber. See on väga ohtlik ja tootja poolt eelnevalt monteeritud ja/või tihendatud osade muutmine on keelatud.

• Järgige alati kokkupanemisjuhiseid põhjalikult.

• Kasutaja vastutab seadme korrektse kokku panemise eest. Garantii ei kata valest kokku panemisest põhjustatud kahjustusi.

2. Pange seade kokku vastavalt koostejoonistel näidatule. Te

leiate need juhendi teisest osast pärast seadme detailset vaadet. Olge emailosade kokku panemisel ettevaatlik. Tööriistad ja kruvid võivad emailkatet kahjustada. Kasutage kruvide ümber oleva emaili kaitsmiseks kaasasolevaid fiiberseibe. Mullpakendis võib olla rohkem kruvisid kui tarvis. Kruvisid võib jääda pärast kokkupanekut üle. Pakendis on kaasas varuosadega abikomplekt (kruvid, poldid, fiiberseibid jne). Te saate neid kasutada, kui mõni osa on kadunud või purunenud.

valida? Enne kui saate seadet kasutama hakata, tuleb osta gaasiballoon, voolik ja rõhureduktor. Teave ballooni, vooliku ja regulaatori kohta on allolevas tabelis. Belgias (BE), näiteks peate kasutama propaaniballooni, millele ühendada reduktor rõhuga 37 mbar või butaaniballooni voolikuga, mille rõhk on 28–30 mbar. See grillseade on ette nähtud kasutamiseks butaani/ propaani balloonidega, mille kaal on 4,5 kuni 15 kg ja neile sobivate rõhureduktoritega.Soovitame kasutada seda seadet propaaniga. Propaan on heade põlemisomadustega ja vähem tundlik jäätumisele. Ballooni kõrgus H peab olema alla 70 cm, olenemata ballooni laiusest või läbimõõdust D. Ostke rõhureduktor ja gaasiballoon koos. Balloonile ei pruugi kõik reduktorid sobida. Kasutage ainult sellist gaasivoolikut, mis on teie kasutuskohas kasutamiseks heaks kiidetud.

• Ärge ehitage kunagi ümber ballooni eelpaigaldatud või tihendatud osi, voolikut ega rõhuregulaatorit.

• Kasutage võimalikult lühikest voolikut (mitte üle 1,5 m), et vältida selle takerdumist ja maapinnale sattumist. - Ärge voolikut mingil juhul painutage ega väänake. Ärge tõmmake voolikust ja ärge seda läbi torgake.Hoidke voolik grilli kuumadest osadest eemal. Veenduge, et paindvoolik pole välja venitatud, väändes ega tõmbes. - Kui voolik on vigastatud või pragunenud või ületanud riiklikes määrustes ettenähtud kasutusea (näiteks Prantsusmaal), siis tuleb see asendada.

• Hoidke gaasiballooni alati püstasendis.

• Ärge avage gaasitoidet.

• Kontrollige lekkeid alati kui gaasiballooni asendate. Vaadake jaotist „7 Gaasilekete kontrollimine“.

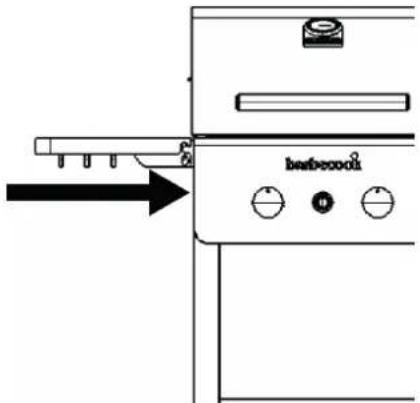

6.3 Vooliku ühendamine seadmega

Prantsusmaa: Seadet võib kasutada järgmiste kahte tüüpi paindvoolikutega.

• Paindvoolikud, mis on ette nähtud ühendamiseks ümarate otsakutega nii grilli kui reduktori otsas, kinnitatavad kraedega (vastavuses standardiga XP D 36-110), soovitatav pikkus 1,25 m.

• Paindvoolikud (vastavuses standardiga XP D 36-112), mis on grilli külge ühendatavad surumutriga G 1/2 ja reduktori külge ühendatavad mutriga M20×1,5, soovitatav pikkus 1,25 m. ES, GB,, IE, PT, BE, FR, LU, IT, CY DK, GR, NO, SE, EE, LT, LV, CZ, PL, MT, HU, SI, SK, NL Riik Balloon, voolik ja regulaator Propaan, 30 mbar/ Butaan, 30 mbar Propaan, 37 mbar/ Butaan, 28 - 30 mbar214 Muud riigid:Tuleb kasutada paindvoolikut, mis on ette nähtud kasutamiseks butaani ja propaaniga. Vooliku pikkus ei tohi ületada 1,50 m.Gaasivooliku seadmega ühendamiseks peate kinnitama seadme gaasitoru otsa muhvi. Seadmel on kaks muhvi, mis on mõeldud konkreetsetesse riikidesse. Kui teie riiki ei ole tabelis toodud, kasutage muhvi, mis vastab riiklikult kehtestatud standarditele.

Te vajate 19 mm mutrivõtit ja ristpeaga kruvikeerajat. 1. Kruvige muhv seadme (A) gaasitorule ja kinnitage see 19mm mutrivõtmega (B).2. Libistage voolik üle muhvi (C) ja kinnitage kinnitusrõngasristpeakruvikeerajaga (D).

Te vajate 22 mm mutrivõtit ja tellitavat võtit. 1. Kruvige muhv seadme (A) gaasitorule ja kinnitage see 22mm mutrivõtmega (B).2. Kruvige gaasivoolik muhvile (C) ja kinnitage see kahemutrivõtmega. Hoidke muhvi 22 mm mutrivõtmega jakeerake samal ajal voolikut tellitava võtmega (D).

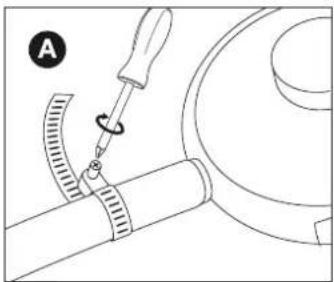

6.4 Vooliku ja ballooni ühendamine

regulaatoriga Sõltuvalt kasutatavast rõhuregulaatori tüübist vajate ristpeaga kruvikeerajat ja/või tellitavat võtit. 1. Ühendage voolik rõhuregulaatoriga. Tehke ühte järgmisest.• Kui voolikul on kinnitusrõngas, libistage vooliküle regulaatori ja kinnitage kinnitusrõngasristpeakruvikeerajaga (A).• Kui voolikul on mutter, kruvige voolik regulaatorile jakinnitage mutter tellitava võtmega (B).2. Ühendage rõhuregulaator gaasiballooniga. Tehke ühtejärgmisest.• Kui regulaatoril on mutter, kruvige regulaator päripäevaballoonile ja kinnitage mutter tellitava võtmega (C).• Kui regulaatoril on kruvikeere, kruvige regulaatorvastupäeva balloonile (D).Kasutage ainult neid reduktoreid, mis vastavad standardi EN 16129 nõuetele.

Muhv Muhv AMuhv B Riik

1. Sulgege gaasitoide ja viige kõik juhtnupud asendisse OFF

2. Ühendage tühi balloon lahti ja ühendage täis balloon.

3. Kontrollige ballooni, voolikut ja kõiki gaasiühendusi lekete

suhtes. Vt "7 Gaasilekete kontrollimine". Tähelepanu! Gaasiballooni vahetamisel tuleb seda hoida eemale süüteallikatest. 7 GAASILEKETE KONTROLLIMINE

7.1 Miks gaasilekkeid kontrollida?

Propaan ja butaan on õhust raskemad. Selle tulemusena ei haju need seadmest lekkimise korral ära. Tuulevaiksetel päevadel võib lekkimine põhjustada gaasi kogunemist seadme ümbrusse. Kogunenud gaas võib seetõttu süttida ja plahvatada.

7.2 Millal gaasilekkeid kontrollida?

• Enne esmakordset kasutamist või pärast pikemat kasutuseta perioodi. Kontrollige gaasilekete suhtes ka siis, kui seadme pani kokku müüja.

• Iga kord, kui asendate mõnda gaasikomponenti.

• Vähemalt üks kord aastas, eelistatavalt enne hooaja algust.

• Pange seade väliskeskkonda, hästiventileeritavasse kohta. Veenduge, et seadme läheduses ei oleks leeke ega kuumusallikaid.

• Ärge kasutage kunagi gaasilekete kontrollimiseks tulemasinat ega tikke.

• Ärge suitsetage ega süüdake põleteid gaasilekete kontrollimise ajal.

Gaasilekete kontrollimiseks vajate järgmisi vahendeid.

• Kontrollvedelik. Te saate kasutada juba valmis lekkepihustit või vee (50%) ja nõudepesuvahendi (50%) segu.

• Lekke kontrollimise tööriista, mis on seadmega kaasas. Seilega imete kontrollvedeliku sisse ja kannate selle gaasikomponendile või -ühendusele, mida soovite kontrollida.

7.5 Gaasilekete kontrollimiseks

Gaasilekete kontrollimiseks kandke kontrollvedelikku kõikidele gaasikomponentidele ja -ühendustele. Kui mõnel komponendil või ühendusel hakkavad tekkima mullid, on tegemist gaasilekkega. Gaasilekete kontrollimiseks tehke järgmist.

1. Viige seade välja.

2. Võtke lekke kontrollimise tööriist ja kontrollvedelik

(lekkepihusti või seebi-nõudepesuvahendi segu).

3. Avage kaas ja viige kõik juhtnupud asendisse OFF.

4. Avage gaasitoide. Keerake gaasiballooni ventiili ainult üks

5. Imege lekke kontrollimise tööriista natukene

kontrollvedelikku ja kandke see alale, mida soovite kontrollida. Kontrollida tuleb järgmisi kohti:

• Gaasiballooni keevisühendused (A);

• Ballooni ja rõhuregulaatori vaheline ja rõhuregulaatori ja vooliku vaheline ühendus (C);

• Vooliku ja seadme vaheline ühendus (D). Rõhuregulaator ja muhv võivad olla jooniselt toodust erinevad.

6. Tehke ühte järgmisest.

• Lekke tuvastamisel järgige peatükis " Gaasilekke korral" toodud juhiseid.

• Lekete puudumisel sulgege gaasitoide, loputage kõiki komponente põhjalikult veega ja kuivatage korralikult.

7.6 Gaasilekke korral

1. Sulgege gaasitoide ja tehke ühte järgmisest.

• Kui tuvastate gaasilekke mõnel ühenduskohal, tihendage see ühenduskoht.

• Kui tuvastate lekke balloonil või voolikul, asendage balloon või voolik.

2. Kontrollige uuesti ühenduskohta või komponenti, millel te

3. Kui leke on endiselt olemas, võtke ühendust Barbecooki

edasimüüjaga. Ärge kasutage seadet enne, kui leke on kõrvaldatud. Barbecooki edasimüüjate nimekirjal leiate aadressilt www.barbecook.com.216 8 SEADME ETTEVALMISTAMINE

8.1 Enne iga kasutust

Igal seadme kasutamisel kontrollige järgmist.

• Kauss on puhas. Me soovitame puhastada kaussi pärast igat kasutuskorda. Vt "11.2 Kausi puhastamine".

• Põletid ja Venturi torud ei ole putukate pesade ega ämblikuvõrkude poolt blokeeritud. Vt "11.3 Põletite ja Venturi torude puhastamine".

• Põletid on õigesti kokku pandud. Venturi torud peavad olema pandud gaasiventiilide avade kohale. Kui soovite veenduda täielikult seadme gaasiühenduste korrasolekust, võite teha enne iga kasutust seadmele gaasilekete kontrolli. Vt "7 Gaasilekete kontrollimine".

8.2 Enne esmakordset kasutamist

(pärast pikka aega) Kui kasutate seadet esimest korda või pärast pikemat kasutuseta perioodi, peate tegema mõned täiendavad kontrollid.

• Veenduge, et olete lugenud, mõistnud ja kontrollinud kõiki selle juhendi juhiseid (ainult enne esmakordset kasutamist).

• Kontrollige seadet gaasilekete suhtes. Vt "7 Gaasilekete kontrollimine". Kontrollige gaasilekete suhtes ka siis, kui seadme pani kokku müüja.

• Puhastage põletid ja Venturi torud (ainult pärast pikaajalist kasutuseta perioodi). Vt "11.3 Põletite ja Venturi torude puhastamine".

• Põletage enne toidu peale panemist mõnda aega seadet tühjana (ainult enne esmakordset kasutamist). Vt "8.3 Seadme sissetöötamine".

8.3 Seadme sissetöötamine

Seadme sissetöötamisega enne esmakordset kasutamist eemaldate seadmelt tootmisest jäänud määrdeained. Tegutsege järgmiselt.

1. Süüdake põhipõletid ja viige nende juhtnupud asendisse

HIGH. Vt "9.2 Põhipõletite süütamine".

2. Sulgege kaas ja laske seadmel põleda 15 minutit. Ärge

pange grillrestile veel toiduaineid.

3. 15 minuti pärast avage kaas ja laske seadmel põleda veel 5

minutit Uuhtnupud endiselt asendis HIGH).

4. 5 minuti pärast on seade kasutamiseks valmis. Nüüd võite

Põleti süütamiseks elektrilise süütajaga tuleb süütajasse paigaldada AA-aku. See aku ei ole seadmega kaasas. Süütaja akupesa asub seadme juhtpaneeli sees.

• Enne seadme süütamist viige läbi kontrollimised, mis on toodud jaotises "8 Seadme ettevalmistamine".

• Veenduge alati enne põleti süütamist, kas kaas on avatud.

• Ärge kummarduge kunagi süütamisel põleti kohale.

9.2 Põhipõletite süütamine

9.2.1 süütAjA KAsutAmine

1. Avage kaas ja viige põhipõletite juhtnupud asendisse OFF.

2. Kui ükski põleti ei põle veel, avage gaastoide ja oodake

kümme sekundit. See võimaldab gaasivoolul stabiliseeruda.

3. Vajutage süütajat, kuni kuulete sädemete tekkimist.

4. Hoidke süütajat ja viige keskmise põleti juhtnupp asendisse

HIGH. Süüdake alati keskmine põleti esimesena, ärge proovige süüdata kõiki põhipõleteid korraga.

5. Kui põleti ei sütti kolme katse jooksul, viige juhtnupp

asendisse OFF, sulgege gaasitoide ja oodake 5 minutit. See võimaldab kogunenud gaasil hajuda.

6. Proovige põletit uuesti süüdata. Kui see ei sütti ka

nüüd, proovige süüdata tikuga voI vaadake jaotist "14 lõrkeotsing", et selgitada välja probleemi põhjus.

7. Kui üks põleti on süttinud, keerake teiste põletite

süütamiseks nende juhtnupud asendisse HIGH.

2. Avage kaas ja viige põhipõletite juhtnupud asendisse OFF.

3. Kui ükski põleti ei põle veel, avage gaastoide ja oodake

kümme sekundit. See võimaldab gaasivoolul stabiliseeruda.

4. Süüdake tikk ja hoidke seda põletist umbes 13 mm

5. Viige ühe põleti juhtnupp asendisse HIGH.

Alustuseks süüdake alati üks põhipõletitest. Ärge süüdake kunagi kõiki põhipõleteid korraga.

6. Kui põleti ei sütti 5 sekundi jooksul, viige juhtnupp

asendisse OFF, sulgege gaasitoide ja oodake 5 minutit. See võimaldab kogunenud gaasil hajuda.

7. Proovige põletit uuesti süüdata. Kui see ei sütti ka nüüd,

vaadake jaotist "14 lõrkeotsing", et selgitada välja probleemi põhjus.

8. Kui üks põleti on süttinud, keerake teiste põletite

süütamiseks nende juhtnupud asendisse HIGH.

9.3 Külgpõleti süütamine

Külgmisel põletil tohib kasutada potti, mis kaalub kuni 9 kg, selle maksimaalne läbimõõt tohib olla kuni 220 mm ja minimaalne läbimõõt 120 mm.

1. Avage kaas ja viige külgpõleti juhtnupp asendisse OFF.

2. Kui ükski põleti ei põle veel, avage gaastoide ja oodake

kümme sekundit. See võimaldab gaasivoolul stabiliseeruda.

3. Vajutage süütajat, kuni kuulete sädemete tekkimist.

4. Hoidke süütajat ja viige külgpõleti juhtnupp asendisse HIGH.

5. Kui põleti ei sütti kolme katse jooksul, viige juhtnupp

asendisse OFF, sulgege gaasitoide ja oodake 5 minutit. See võimaldab kogunenud gaasil hajuda.

6. Proovige külgpõletit uuesti süüdata. Kui see ei sütti ka

nüüd, proovige süüdata tikuga voI vaadake jaotist "14 lõrkeotsing", et selgitada välja probleemi põhjus.

2. Avage kaas ja viige külgpõleti juhtnupp asendisse OFF.

3. Kui ükski põleti ei põle veel, avage gaastoide ja oodake

kümme sekundit. See võimaldab gaasivoolul stabiliseeruda.

4. Süüdake tikk ja hoidke seda külgpõletist umbes 13 mm

5. Viige külgpõleti juhtnupp asendisse HIGH.

6. Kui külgpõleti ei sütti 5 sekundi jooksul, viige juhtnupp

asendisse OFF, sulgege gaasitoide ja oodake 5 minutit. See võimaldab kogunenud gaasil hajuda.

7. Proovige külgpõletit uuesti süüdata. Kui see ei sütti ka nüüd,

vaadake jaotist "14 lõrkeotsing", et selgitada välja probleemi põhjus.

9.4 Põletite välja lülitamine

Kui te enam põleteid ei kasuta, tuleb need välja lülitada. Tegutsege järgmiselt.

1. Sulgege gaasitoide.

2. Viige põletite juhtnupud asendisse OFF.

Kui sulgete esimesena gaasitoite, tagate, et seadmesse ei jää gaasi.

9.5 Põletite uuesti süütamine

Kui põleti kustub kasutamise ajal, toimige vastavalt järgmistele juhistele.

1. Avage kaas ja sulgege gaasitoide.

2. Viige kõik juhtnupud asendisse OFF ja oodake 5 minutit.

See võimaldab kogunenud gaasil hajuda.

Iga kord, kui süütate põleti, peate kontrollima selle leeki. Ideaalne leek on peaaegu täielikult sinine ja sellel on kollakas tipp. Aeg-ajalt kollasena esinev leek on normaalne ja ei ole ohtlik. Kui leek ei ole normaalne, tehke probleemi lahendamiseks mõnda järgmisest.

Seadme eelsoojendamine tagab, et grill on toidu panemisel piisavalt soe. Tegutsege järgmiselt.

1. Süüdake põleti(d) ja viige juhtnupp 0uhtnupud) asendisse

2. Sulgege kaas ja jätke seade kümneks minutiks soojenema.

3. Kümne minuti pärast avage kaas ja pange toit grillile.

4. Kui vajate väiksemat kuumust, viige juhtnupp (juhtnupud)

madalamale kuumusele.

10.2 Toidu kinni jäämise vältimine

Toidu kinni jäämist saate vältida järgmistel viisidel.

• Pintseldage toitu enne grillile asetamist kergelt õliga. Samuti võite kanda õli grillrestile.

• Soojendage seade ette. Mida soojem on grill toidu peale panemise ajal, seda vähem jääb toit kinni.

Sõltuvalt küpsetatava toiduaine tüübist ja valmistamise viisist saate grillida otse või kaudselt. Kui grillite kinnise kaanega, jälgige alati kaanel olevat termomeetrit, et seade ei läheks liiga kuumaks. Vt "10.5 Temperatuuri jälgimine".

10.4 Grillimine suletud kaanega

Grillimise ajal kaane sulgemisel on järgmised olulised eelised:

• Grilli temperatuur on kõrgem ja püsib ühtlasem;

• See vähendab toidu küpsemisaega ja toit püsib mahlakam;

Teie seade on varustatud võimsate põletitega, seega kuumeneb see kiiresti ja te saate hoida temperatuuri stabiilsena. Kui grillite suletud kaanega, peate veenduma, et seade ei muutuks liiga kuumaks. Jälgige kaane termomeetrit ja arvestage järgmiste juhistega.

• Normaalne küpsetustemperatuur on umbes 210 °C. Kõrgemal temperatuuril võib tilkuv või kogunenud rasv süttida.

• Temperatuur ei tohiks olla üle 300 °C rohkem kui viis minutit. See võib seadet kahjustada ja deformeerida. Kui seade muutub liiga kuumaks, jahutage seda kaane avamisega ja seadistage põletid madalamale kuumusele.

10.6 Kuumuspiirkondade eeliste kasutamine

Kui kõik põletid töötavad, jaotavad põletite katted kuumust võimalikult ühtlaselt üle kogu grilli. Hoolimata ühtlasest kuumusest on mõned piirkonnad teistest kuumemad. Te saate kasutada neid kuumuspiirkondi oma toidu täiuslikuks grillimiseks. Kasutage Pange toit põleva põleti kõrvale, seadistage põleti keskmisele/madalale kuumusele ja sulgege kaas. Otsene Pruunistatud lihale ja aedviljadele Pruunistatud liha täiendavaks küpsetamiseks. Kaudne Kirjeldus Pange toit otse põleva põleti kohale, seadistage põleti suurele kuumusele ja hoidke kaas lahti. Meetod LOW HIGH Kui leek on ... Tehke järgmist ... Madal ja täielikult kollane Kausist kõrgem

1. Sulgege viivitamatult gaasitoide ja

viige kõik juhtnupud asendisse OFF.

2. Vaadake probleemi lahendamiseks

jaotist "14 Tõrkeotsing". Tõenäoliselt on Venturi torud ummistunud.

1. Sulgege viivitamatult gaasitoide

ja viige kõik juhtnupud asendisse OFF.

2. Oodake 5 minutit, et lasta

kogunenud gaasil hajuda.

3. Süüdake põleti(d) uuesti.

4. Probleemi püsimisel vaadake

jaotist "14 Tõrkeotsing", et selgitada välja probleemi põhjus. Kasutage ... Kuumem Ees Õrnade toiduainete grillimine (krvetid, kala jne) Valmistage toitu, mis vajab küpsemiseks aega (nt vorstid, kanarind jne) Keskel Kuum? Kuum Piirkond Kuumim Taga Liha ja aedviljade pruunistamine219 Samuti saate ise põletite erinevate kuumusastmetega luua kuumuspiirkondi. Näiteks saate seadistada põleti madalale kuumusele ja kasutada selle põleti kohal olevat ala õrnade või kaua küpsemist nõudvate toiduainete küpsetamiseks.

10.7 Lahvatuste vältimine

Grillimise ajal on lahvatused tavapärane. Kui aga lahvatusi esineb liiga palju, suureneb sellega seadme temperatuur ja see võib süüdata kogunenud rasva. Lahvatuste vältimiseks tehke järgmist.

• Kontrollige enne grillimist, kas kauss on puhas. Me soovitame puhastada kaussi pärast igat kasutuskorda. Vt "11.2 Kausi puhastamine".

• Kontrollige regulaarselt, kas rasva äravooluauk on vaba ja rasva tilkumisalus ja kauss ei ole täis.

• Rasvase liha grillimisel eemaldage liigne rasv, sulgege kaas ja seadistage põletid keskmisele või madalale kuumusele. 11 SEADME HOOLDAMINE

11.1 Grillresti puhastamine

Soovitame resti pärast iga kasutuskorda puhastada puhastusvahendiga Barbecook. Võite grilli puhastada ka pehmetoimelise pesuvahendi või söögisoodaga. Ärge mingil juhul kasutage restil ahju puhastusvahendeid.

11.2 Kausi puhastamine

Soovitame söekaussi pärast iga kasutuskorda puhastada puhastusvahendiga Barbecook.

11.3 Põletite ja Venturi torude puhastamine

11.3.1 miKs tuleB põleteid jA venturi torusid

puhAstAdA? Ämblikud ja muud putukad võivad teha põletitesse ja Venturi torudesse võrke ja pesasid. See võib blokeerida gaasi liikumist. Selle tulemusena ei saa te:

• Süüdata põleteid. Kui teil õnnestub siiski need süüdata, tekitavad need suitsu ja põlevad kollase leegiga;

• Gaas võib hakata põlema väljaspool Venturi torusid juhtnuppude juures. Neid leeke kutsutakse tagasilöögi leekideks ja need võivad põhjustada tõsiseid vigastusi ja materiaalset kahju. Kahjustusi, mida on põhjustanud ummistunud põletid ja Venturi torud, loetakse ebapiisavaks hooldamiseks ja neid ei kata garantii.

11.3.2 millAl tuleB põleteid jA venturi torusid

puhAstAdA? Te peate puhastama oma seadme põleteid ja Venturi torusid järgmiselt:

• Enne esmakordset kasutamist pärast pikemat kasutuseta perioodi;

• Vähemalt kaks korda aastas, miilest üks kord enne hooaja algust.

11.3.3 põletite jA venturi torude puhAstAmiseKs

1. Eemaldage põletid seadmelt, nagu näidatud joonistel. Kui

märkate, et põleti on kahjustunud, tuleb see asendada.

2. Puhastage põleteid ja Venturi torusid väikese harjaga või

koduse torupuhastajaga (lahti võetud kirjaklamber, toruhari jne).

3. Pange põletid tagasi. Jälgige, et panete Venturi torud

kroomitud ja pulberkattega osade hooldamine Seade koosneb emailitud, roostevabast terasest, kroomitud ja pulberkattega osadest. Igat materjali tuleb hooldada erinevalt. Roostevabale terasele rooste tekkimise takistamiseks vältige kokkupuudet kloori, soola ja rauaga. Me ei soovita kasutada seadet rannas, raudteede ega basseinide läheduses. Kahjustusi, mida on põhjustanud nende juhiste eiramine, loetakse ebapiisavaks hooldamiseks ja neid ei kata garantii. Seadme detailse vaate Guhendi teine osa) alt leiate loetelu kõikidest osadest, miilest seade koosneb. Selles loetelus on toodud sümbolid, mis näitavad iga osa materjali, seega saate sealt kontrollida, kuidas konkreetset osa hooldada. Osade loetelus kasutatakse järgmisi sümboleid.

11.5 Seadme hoiustamine

Kui te ei kasuta seadet pikema aja jooksul, hoidke seda kuivas kohas. Enne seadme hoiustamist tehke järgmist.

• Ühendage lahti gaasiballoon. Ärge hoidke seadet kunagi siseruumides (isegi mitte garaazis või kuuris), kui see on ühendatud gaasiballooniga.

• Puhastage põletid ja grillrestid, hõõruge neid õliga ja mähkige paberisse.

Need juhised kehtivad nii tühjadele kui ka täidetud gaasiballoonide/e.

• Hoidke gaasiballoone alati välistingimustes, hästiventileeritud kohas. Jälgige, et neile ei mõjuks liigne kuumus ega otsene päikesevalgus.

• Ärge hoidke kunagi gaasiballoone kohas, mis võib muutuda väga kuumaks (autos, paadis jne).

• Ärge hoidke kunagi gaasiballoone ega varuballoone seadme kapis.

• Ärge hoidke kunagi varuballooni kasutatava gaasiseadme läheduses.

Osad, mis puutuvad kokku tulega või suure kuumusega, tuleb aeg- ajalt asendada. Varuosade tellimiseks tehke järgmist.

1. Vaadake järgi teile vajaoleva osa tootenumber. Tootenumbrid

on näidatud ülevaatejoonisel, mis asub selle kasutusjuhendi teises osas, samuti saidil www.barbecook.com. Kui olete oma seadme veebis registreerinud, saate vajaliku lehe otse oma konto MyBarbecook kaudu. Samas saate ka osi tellida veebi teel.

2. Tellige varuosa saidi www.barbecook.com kaudu või oma

Seadmel on alates ostukuupäevast kaheaastane garantii. See garantii katab kõiki tootmisvigu järgmistel eeldustel.

• Te olete seadet kasutanud, kokku pannud ja hooldanud vastavalt selles juhendis toodud juhistele. Valest kasutamisest, kokkupanekust ja ebapiisavast hooldamisest tingitud kahjustusi ei loeta tootmisvigadeks.

• Teil on olemas ostutsekk ja seadme unikaalne seerianumber. See seerianumber algab tähega G, millele järgnevad 15 numbrit. Te leiate selle järgmistest kohtadest:

• Esipaneeli sisekülje alumiselt osalt.

• Barbecooki kvaliteediosakond kinnitab, et osad on vigased ja nende vead on ilmnenud normaalse kasutamise, õige kokkupaneku ja piisava hoolduse korral. Kui mõni ülaltoodud tingimustest ei ole täidetud, ei saa te taotleda garantiiteenindust. Kõikidel juhtudel on garantii piiratud vigase osa (osade) remontimise või asendamisega. Materjal Kuidas materjali hooldada Roostevaba teras ja kroom Email Pulberkate

• Ärge kasutage tugevatoimelisi, abrasiivseid puhastusvahendeid ega metalli.

• Kasutage pehmeid puhastusvahendeid ja laske neil terasel mõjuda.

• Kasutage pehmet pesukäsna või riidetükki.

• Pärast puhastamist loputage põhjalikult

• Ärge kasutage teravaid esemeid ega koputage vastu kõvasid pindasid.

• Kuumana vältige kokkupuudet külmade vedelikega.

• Te võite kasutada metallkäsnasid ja abrasiivseid puhastusvahendeid.

• Ärge kasutage teravaid esemeid. Kasutage nõrka pesuvahendit ja pehmet pesukäsna või riidetükki.

• Pärast puhastamist loputage põhjalikult ja laske enne ära panemist täielikult kuivada. Sümbol Materjal Email Roostevaba teras Kroom Pulberkate221

Garantii ei kata järgmisi kahjustusi ja defekte.

• Leekide ja suure kuumusega otse kokku puutuvate osade tavapärane kulumine (roostetamine, moonutused, värvi luitumine jne). Tavapärane on nende osade asendamine aeg- ajalt.

• Visuaalsed erinevused, mis vastavad tootmisprotseduurile. Neid erinevusi ei loeta tootmisvigadeks.

• Kõik kahjustused, mida on põhjustanud ebapiisav hooldamine, vale hoiustamine, vale kokkupanek või eelmonteeritud osade ümber ehitamine.

• Kõik kahjustused, mida on põhjustanud seadme väär kasutamine või kuritarvitamine (kasutamine selle juhendi juhiseid eirates, kasutamine kommertseesmärkidel jne).

• Kõik tagajärjeks olevad kahjustused, mille on põhjustanud hooletus või seadme ebasihipärane kasutamine.

• Välismõjudest, agressiivsetest puhastusvahenditest, kokkupuutest klooriga jne tingitud rooste, värvi luitumine ... Neid kahjustusi ei loeta tootmisvigadeks. 13 TEHNILISED ANDMED

Tüübisildil on toodud teie seadme kõik tehnilised näitajad. Te leiate selle järgmistest kohtadest:

• Juhendi teisest osast.

• Esipaneeli sisekülje alumiselt osalt.

13.2 lnjektorite läbimõõdud

• Külgpõleti: 0.75 14 TÕRKEOTSING Probleem Võimalikud põhjused Lahendused

• Gaasitoide ei ole avatud

• Venturi torud ei paikne gaasiventiilide avade kohal

• Põleti avad ummistunud

• Gaasiballoon (peaaegu) tühi

• Rõhuregulaator ei ole õigesti ballooni ja/või voolikuga ühendatud Mõningased kuumuse erinevused on tavapärane, vaadake "1.7 Kuumuse optimaalne kasutamine" ja "10.6 Kuumuspiirkondade eeliste kasutamine". Võimalikud suure kuumuse erinevuse põhjused:

• Seade ei ole eelkuumutatud .

• Toit on liiga rasvane

• Rasva äravooluauk ummistunud, rasv kausis ja/ või rasv põletitel

• Temperatuur on liiga kõrge

• Põletid või Venturi torud ummistunud

• Seade on ühendatud butaaniga Kuumust pole piisavalt Kuumus ei ole ühtlaselt üle grillimispinna jaotunud Liigne kuumus ja/või lahvatused

• Puhastage gaasipõleti avad või asendage põletid

• Asendage gaasiballoon

• Ühendage rõhuregulaator uuesti ballooni ja/või voolikuga

• Eemaldage liigne rasv ja seadistage põletid madalale kuumusele

• Puhastage rasva äravooluava, kauss ja põletid

• Seadistage põletid madalamale temperatuurile ja/ või grillige toitu kaudselt

• Puhastage põletid ja Venturi torud

• Ühendage seade propaaniga, kasutades sobivat rõhuregulaatorit

• Põletid või Venturi torud ummistunud

• Gaasiballoon (peaaegu) tühi

• Kausis ja/või põletitel on rasv

• Uus (täis) gaasiballoon

• Gaasiinjektor, Venturi toru ja/või põleti määrdunud Tagasilöögileegid (leegid Venturi torudest väljas / juhtnuppudel)

eegid on kausi servast kõrgemal Rõhuregulaator viliseb Põleti vilistab, kui viidud asendisse LOW

• Sulgege gaasitoide ja viige põletid asendisse OFF

• Laske seadmel maha jahtuda

• Puhastage põletid ja Venturi torud.

• Paigutage seade nii, et tagaosa oleks tuule suunas

• Asendage gaasiballoon

• Puhastage kauss ja põletid

• Ei ole oht ega viga. Peaks lõppema mõne aja pärast automaatselt

• Puhastage gaasiinjektor, Venturi toru ja põleti

• Põleti ummistunud, auklik või roostetanud Osaline leek

• Puhastage või asendage põletid222 Probleem Võimalikud põhjused Lahendused

• Põleti või Venturi toru ummistunud

• Aku ei ole paigaldatud või aku on valesti paigaldatud

• Keskmine põleti ei süüdatud esimesena

• Põleti juhtmed ei ole korrektselt paigaldatud

• Kahjustunud elektrood

• Aku ei ole paigaldatud või aku on valesti paigaldatud

• Tühi aku Süütaja nupp ei ole korrektseil paigaldatud

• Chybný generátor iskier.

• Vigane sädemegeneraator Põletit ei ole võimalik süüdata (süütajaga või tikuga) Põletit ei ole võimalik süütajaga süüdata Süütaja vajutamisel ei teki sädemeid ega heli

• Puhastage põleti ja Venturi toru

• Avage gaasitoide ja vajutage rõhuregulaatori turvanupule (ei ole kõikidel regulaatoritel)

• Paigaldage (uuesti) aku nii, et klemmid oleksid õigesti suunatud

• Süüdake esimesena keskmine põleti

• Kontrollige ja ühendage kõik süütaja ühendused uuesti

• Kontrollige ja paigaldage uuesti elektroodid, põletid ja süütaja

• Paigaldage (uuesti) aku nii, et klemmid oleksid õigesti suunatud

• Paigaldage tagasi süütaja nupp

• Märjad või purunenud elektroodid

• Põleti ja elektroodid on üksteisest liiga kaugel Esineb sädemeid, mis ei pärine põletitest Sädemed on olemas, kuid mitte kõikidel elektroodidel ja/või ei ole liiga võimsad Süütaja vajutamisel tekib heli (aga ei teki sädemeid)

• Ühendage uuesti sädemegeneraator ja elektroodid

• Kuivatage elektroodid paberkäterätiga või asendage

• Ühendage uuesti sädemegeneraator ja elektroodid

6.3 Vooliku ühendamine seadmega

13.2 lnjektorite läbimõõdud
