MANUAL DE UTILIZADOR CJ 18DSL HiKOKI
MONTAJE Y FUNCIONAMIENTO
(Tradução das instruções originais)

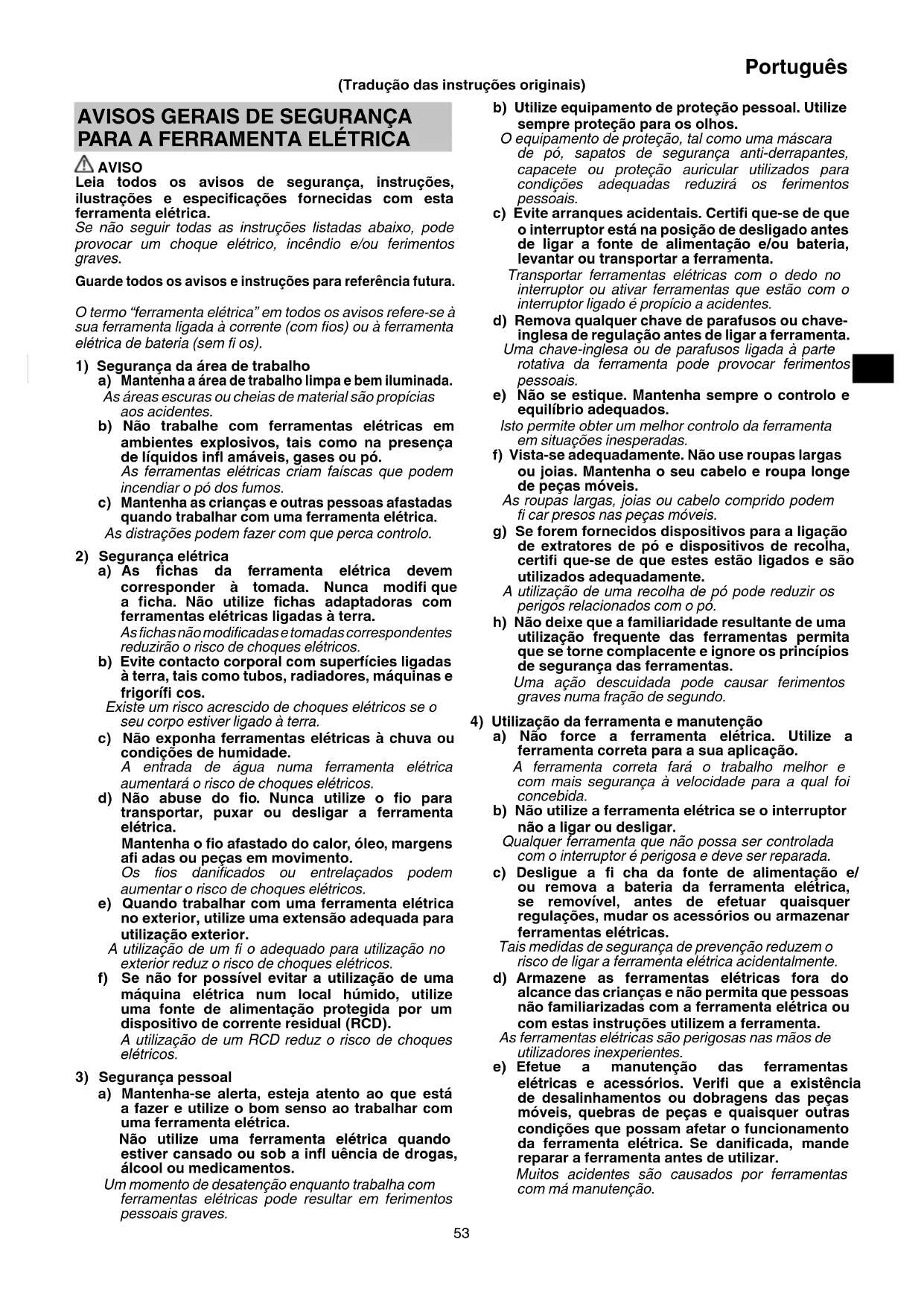

AVISOS GERAIS DE SEGURANÇA PARA A FERRAMENTA ELÉTRICA
AVISO
Leia todos os avisos de segurança, instruções, ilustrações e especificações fornecidas com esta ferramenta elétrica.
Se não seguir todas as instruções listadas abaixo, pode provocar um choque elétrico, incêndio e/ou ferimentos graves.
Guarde todos os avisos e instruções para referência futura.
O termo “ferramenta elétrica” em todos os avisos refere-se à sua ferramenta ligada à corrente (com fios) ou à ferramenta elétrica de bateria (sem fi os).
1) Segurança da área de trabalho
a) Mantenha a área de trabalho limpa e bem iluminada.
As áreas escuras ou cheias de material são propícias aos acidentes.
b) Não trabalhe com ferramentas elétricas em ambientes explosivos, tais como na presença de líquidos infl amáveis, gases ou pó.
As ferramentas elétricas criam faíscas que podem incendiar o pó dos fumos.
c) Mantenha as crianças e outras pessoas afastadas quando trabalhar com uma ferramenta elétrica.
As distrações podem fazer com que perca controlo.
2) Segurança elétrica
a) As fichas da ferramenta elétrica devem corresponder à tomada. Nunca modifi que a ficha. Não utilize fichas adaptadoras com ferramentas elétricas ligadas à terra.
As fichas não modificadas e tomadas correspondentes reduzirão o risco de choques elétricos.
Existe um risco acrescido de choques elétricos se o seu corpo estiver ligado à terra.
c) Não exponha ferramentas elétricas à chuva ou condições de humidade.
A entrada de água numa ferramenta elétrica aumentará o risco de choques elétricos.
d) Não abuse do fio. Nunca utilize o fio para transportar, puxar ou desligar a ferramenta elétrica.
Mantenha o fio afastado do calor, óleo, margens afi adas ou peças em movimento.
Os fios danificados ou entrelaçados podem aumentar o risco de choques elétricos.
e) Quando trabalhar com uma ferramenta elétrica no exterior, utilize uma extensão adequada para utilização exterior.
A utilização de um fi o adequado para utilização no exterior reduz o risco de choques elétricos.
f) Se não for possível evitar a utilização de uma máquina elétrica num local húmido, utilize uma fonte de alimentação protegida por um dispositivo de corrente residual (RCD).
A utilização de um RCD reduz o risco de choques elétricos.
3) Segurança pessoal
a) Mantenha-se alerta, esteja atento ao que está a fazer e utilize o bom senso ao trabalhar com uma ferramenta elétrica.
Não utilize uma ferramenta elétrica quando estiver cansado ou sob a infl uência de drogas, álcool ou medicamentos.
Um momento de desatenção enquanto trabalha com ferramentas elétricas pode resultar em ferimentos pessoais graves.
b) Utilize equipamento de proteção pessoal. Utilize sempre proteção para os olhos.
O equipamento de proteção, tal como uma máscara de pó, sapatos de segurança anti-derrapantes, capacete ou proteção auricular utilizados para condições adequadas reduzirá os ferimentos pessoais.
c) Evite arranques acidentais. Certifi que-se de que o interruptor está na posição de desligado antes de ligar a fonte de alimentação e/ou bateria, levantar ou transportar a ferramenta.
Transportar ferramentas elétricas com o dedo no interruptor ou ativar ferramentas que estão com o interruptor ligado é propício a acidentes.
d) Remova qualquer chave de parafusos ou chave-inglesa de regulação antes de ligar a ferramenta.
Uma chave-inglesa ou de parafusos ligada à parte rotativa da ferramenta pode provocar ferimentos pessoais.
e) Não se estique. Mantenha sempre o controlo e equilíbrio adequados.
Isto permite obter um melhor controlo da ferramenta em situações inesperadas.
f) Vista-se adequadamente. Não use roupas largas ou joias. Mantenha o seu cabelo e roupa longe de peças móveis.
As roupas largas, joias ou cabelo comprido podem fi car presos nas peças móveis.
g) Se forem fornecidos dispositivos para a ligação de extratores de pó e dispositivos de recolha, certifi que-se de que estes estão ligados e são utilizados adequadamente.
A utilização de uma recolha de pó pode reduzir os perigos relacionados com o pó.
h) Não deixe que a familiaridade resultante de uma utilização frequente das ferramentas permita que se torne complacente e ignore os princípios de segurança das ferramentas.
Uma ação descuidada pode causar ferimentos graves numa fração de segundo.
4) Utilização da ferramenta e manutenção
a) Não force a ferramenta elétrica. Utilize a ferramenta correta para a sua aplicação.
A ferramenta correta fará o trabalho melhor e com mais segurança à velocidade para a qual foi concebida.
b) Não utilize a ferramenta elétrica se o interruptor não a ligar ou desligar.
Qualquer ferramenta que não possa ser controlada com o interruptor é perigosa e deve ser reparada.
c) Desligue a fi cha da fonte de alimentação e/ou remova a bateria da ferramenta elétrica, se removível, antes de efetuar quaisquer regulações, mudar os acessórios ou armazenar ferramentas elétricas.
Tais medidas de segurança de prevenção reduzem o risco de ligar a ferramenta elétrica acidentalmente.
d) Armazene as ferramentas elétricas fora do alcance das crianças e não permita que pessoas não familiarizadas com a ferramenta elétrica ou com estas instruções utilizem a ferramenta.
As ferramentas elétricas são perigosas nas mãos de utilizadores inexperientes.
e) Efetue a manutenção das ferramentas elétricas e acessórios. Verifi que a existência de desalinhamentos ou dobragens das peças móveis, quebras de peças e quaisquer outras condições que possam afetar o funcionamento da ferramenta elétrica. Se danificada, mande reparar a ferramenta antes de utilizar.
Muitos acidentes são causados por ferramentas com má manutenção.
f) Mantenha as ferramentas de corte afiadas e limpas.
As ferramentas de corte com uma manutenção adequada e extremidades afi adas são menos propensas a dobrar e mais fáceis de controlar.
g) Utilize a ferramenta elétrica, acessórios e brocas de ferramentas, etc., de acordo com estas instruções, tendo em consideração as condições de trabalho e o trabalho a ser efetuado.
A utilização de uma ferramenta elétrica para operações diferentes das previstas pode resultar numa situação perigosa.
h) Mantenha as pegas e as superfícies de manuseamento secas, limpas e livres de óleo e graxa.
Pegas de manuseamento escorregadias não permitem a manipulação segura e controlo da ferramenta em situações inesperadas.
5) Utilização e manutenção da ferramenta com bateria
a) Recarregue apenas com o carregador especifici cada pelo fabricante.
Um carregador que seja adequado para um tipo de bateria pode criar um risco de incêndio quando utilizado com outra bateria.
b) Utilize ferramentas elétricas apenas com as baterias especialmente concebidas.
A utilização de quaisquer outras baterias pode criar um risco de ferimentos e incêndios.
c) Quando não estiver a ser utilizada uma bateria, mantenha-a afastada de outros objetos metálicos, tais como clipes de papel, moedas, chaves, pregos, parafusos ou outros objetos metálicos pequenos que possam fazer uma ligação de um terminal para o outro.
Provocar um curto-circuito dos terminais da bateria pode causar queimaduras ou um incêndio.
d) Em condições abusivas, poderá ser ejetado líquido da bateria. Evite o contacto. Se ocorrer um contacto acidental, lave com água. Se o líquido entrar em contacto com os olhos, procure ajuda médica.
O líquido ejetado da bateria poderá provocar irritações ou queimaduras.
e) Não utilize uma bateria ou ferramenta que esteja danificada ou modificada.
Baterias danificadas ou modificadas podem exibir comportamentos imprevisíveis que podem resultar em incêndio, explosão ou risco de ferimentos.
f) Não exponha uma bateria ou ferramenta a fogo ou temperaturas excessivas.
A exposição ao fogo ou a temperaturas acima dos 130 °C pode causar uma explosão.
g) Siga todas as instruções de carregamento e não carregue a bateria ou a ferramenta fora do intervalo de temperatura especificado nas instruções.
O carregamento incorreto ou a temperaturas fora da gama especificada pode danificar a bateria e aumentar o risco de incêndio.
6) Manutenção
a) Faça a manutenção da sua ferramenta elétrica por um pessoal de reparação qualifi cado e utilize apenas peças de substituição idênticas.
Isto garantirá que a segurança da ferramenta elétrica é mantida.
b) Nunca repare as baterias danifi cadas.
A reparação de baterias deve ser executada pelo fabricante ou por prestadores de assistência autorizados.
AVISO
Mantenha afastadas das crianças e pessoas doentes. Quando não estiverem a ser utilizadas, as ferramentas devem ser guardadas fora do alcance das crianças e pessoas doentes.
AVISOS DE SEGURANÇA DA SERRA DE RECORTES A BATERIA
-
Segure na ferramenta pelas superfícies isoladas, quando efectuar uma operação em que o acessório de corte possa entrar em contacto com cabos ocultos. O contacto do acessório de corte com um cabo com corrente poderá electrifi car as partes metálicas da ferramenta podendo electrocutar o utilizador.
-
Utilize grampos ou outra forma prática de fixar e suportar a peça de trabalho a uma plataforma estável.
Pegar na peça de trabalho com as mãos ou contra o seu corpo deixa-a instável e pode originar perda de controlo.
AVISOS DE SEGURANÇA ADICIONAIS
-
Carregue sempre a bateria a uma temperatura de 0 °C a 40 °C. Uma temperatura inferior a 0 °C resultará num carregamento excessivo, que é perigoso. A bateria não pode ser carregada a uma temperatura superior a 40 °C. A temperatura mais adequada para o carregamento é de 20 °C a 25 °C.
-
Não utilize o carregador continuamente.
Quando um carregamento terminar, deixe o carregador repousar por cerca de 15 minutos antes do próximo carregamento de bateria.
-
Não permita a entrada de substâncias estranhas no orifício de ligação da bateria recarregável.
-
Nunca desmonte a bateria recarregável e o carregador.
-
Nunca provoque um curto-circuito na bateria recarregável. Provocar um curto-circuito na bateria vai causar uma corrente elétrica e aquecimento excessivos. Resulta em queimaduras ou danos na bateria.
-
Não elimine a bateria num fogo. Se a bateria for queimada, pode explodir.
-
Não introduza objetos nas ranhuras de ventilação de ar do carregador. Introduzir objetos metálicos ou infl amáveis nas ranhuras de ventilação de ar do carregador irá resultar em riscos de choques elétricos ou carregador danifi cado.
-
Leve a bateria à loja onde a comprou assim que autonomia da bateria após o carregamento for demasiado curta para uma utilização prática. Não elimine a bateria gasta.
-
Se a máquina for utilizada continuamente a baixa velocidade, é aplicada uma carga extra ao motor, o que pode resultar em gripagem do motor. Opere sempre a ferramenta elétrica de forma a que a lâmina não fi que presa no material durante o funcionamento. Ajuste sempre a velocidade da lâmina para permitir o corte suave.
-
Fixe a peça de trabalho. Uma peça de trabalho fixa com dispositivos de fixação ou num torno fica mais segura do que segurar com a mão.
-
Preparar e verificar o ambiente de trabalho. Certifique-se de que o local de trabalho cumpre todas as condições indicadas nas precauções.
-
Certifique-se de que a bateria está firmemente instalada.
Caso ela não esteja, pode sair para fora e provocar um acidente.
-
Pó produzido durante o funcionamento
O pó produzido durante o funcionamento normal poderá afetar a saúde do operador. Qualquer um dos seguintes procedimentos é recomendado.
a) Use uma máscara de pó
b) Use equipamento externo de recolha de pó
Ao utilizar o equipamento externo de recolha de pó, conecte o adaptador à mangueira do equipamento externo de recolha de pó.
- Mudar lâminas
○ Ao trocar lâminas, desligue a máquina e desligue a bateria do corpo.
○ Não abra a alavanca quando o êmbolo estiver a mover-se. (Fig. 3)
○ Confirme que as protuberâncias da lâmina estão introduzidas no suporte da lâmina de forma segura. (Fig. 3)
○ Confirme que a lâmina está localizada dentro da ranhura do rolo. (Fig. 3)
- Certifi que-se sempre de que empurra para dentro o botão de desativação do bloqueio para a posição de bloqueio quando não estiver a utilizar o produto.
16 Não olhe directamente para a luz da lâmpada LED. Uma exposição directa e contínua à luz da lâmpada LED pode ferir os olhos.
-
A utilização da proteção contra lascas ao cortar materiais de madeira reduz as lascas das superfícies cortadas. Insira a proteção contra lascas no espaço sobre a base e empurre para frente.
-
Utilizar cobertura de lascas
○ A capa contra fragmentos impede que os fragmentos voem e aumenta a efi ciência do coletor de poeira.
○ Existe uma possibilidade de que a capa contra fragmentos fi que congelada ao cortar o metal.
- Utilize uma sub base (vendida separadamente)
○ Utilizar a sub base de aço reduzirá o atrito da base de alumínio, especialmente ao cortar metais. Coloque a sub base na superfície do fundo da base pelos 4 parafusos incluídos.
○ Utilizar a sub base de plástico reduzirá os riscos na superfície cortada. Coloque a sub base na superfície do fundo da base pelos 4 parafusos incluídos.
- De forma a prevenir que a lâmina saia do lugar, danos ou desgaste excessivo no êmbolo, por favor certifi quese de que a superfície da placa base está montada na sua peça de trabalho enquanto serra.
21 Em velocidade baixa não corte madeiras com espessura de mais de 10 mm ou metal com espessura de mais de 1 mm.
-
Para garantir cortes precisos ao usar a guia, coloque sempre a posição orbital para “0”.
-
Ao serrar um pequeno arco circular, reduza a velocidade de alimentação da máquina. Se a máquina for alimentada muito rapidamente, isso pode levar a lâmina a quebrar.
-
O corte circular tem de ser feito com a lâmina aproximadamente vertical à superfície inferior da base.
-
Ao cortar materiais metálicos, utilize um líquido de corte adequado (óleo de eixo, água com sabão, etc.) para prolongar a vida útil da lâmina.
-
O corte angular não pode ser feito ao usar um equipamento de recolha de pó.
-
Conexão com o limpador (vendido separadamente)
Pode-se coletar a maior parte da poeira, conectando-se ao limpador através do coletor de poeira e adaptador (vendido separadamente).
PRECAUÇÕES PARA A BATERIA DE IÕES DE LÍTIO
Para aumentar a vida útil, a bateria de iões de lítio está equipada com uma função de proteção para impedir a transmissão de corrente.
Nos casos 1 a 3 descritos abaixo, quando utilizar este produto, mesmo que esteja a premir o interruptor, o motor pode parar. Isto não constitui uma avaria, sendo o resultado da função de proteção.
- Quando a carga restante da bateria se esgotar, o motor para.
Nesse caso, carregue-a imediatamente.
-
Se a ferramenta estiver sobrecarregada, o motor pode parar. Neste caso, solte o interruptor da ferramenta e elimine as causas da sobrecarga. De seguida, pode voltar a utilizá-la.
-
Se a bateria estiver sobreaquecida em condições de sobrecarga, a alimentação da bateria pode parar.
Neste caso, pare de utilizar a bateria e deixe-a arrefecer.
De seguida, pode voltar a utilizá-la.
Além disso, tenha em consideração os seguintes avisos e precauções.
AVISO
Para evitar antecipadamente qualquer fuga na bateria, produção de calor, emissão de fumo, explosão e ignição, certifi que-se de que toma as seguintes precauções.
- Certifi que-se de que limalhas e pó não se acumulam na bateria.
○ Durante o trabalho, certifique-se de que limalhas e pó não caem na bateria.
○ Certifique-se de que quaisquer limalhas e pó que caiam na ferramenta durante os trabalhos não se acumulam na bateria.
O Não guarde uma bateria não utilizada num local exposto a limalhas e ao pó.
○ Antes de guardar uma bateria, remova quaisquer limalhas e pó que possam existir na mesma e não a guarde com peças metálicas (parafusos, pregos, etc.).
-
Não perfure a bateria com objetos afiados como pregos, não lhe bata com um martelo, e não pise, arremesse, nem submeta a bateria a impactos físicos severos.
-
Não utilize uma bateria que pareça estar danificada ou deformada.
-
Não utilize a bateria com a polaridade invertida.
-
Não a ligue diretamente a quaisquer tomadas elétricas ou tomadas de isqueiro de automóvel.
-
Não utilize a bateria para fins que não os especificados.
-
Se a bateria não carregar completamente mesmo após ter passado o tempo de recarregamento especificado, pare imediatamente de a recarregar.
-
Não coloque nem submeta a bateria a temperaturas elevadas ou a alta pressão, como as de um forno microondas, secador, ou recipiente de alta pressão.
-
Afaste-a imediatamente do fogo quando forem detetados fugas ou maus odores.
-
Não utilizar em locais onde seja produzida uma forte eletricidade estática.
-
Se a bateria apresentar fugas, maus odores, produção de calor, descoloração ou deformações, ou parecer funcionar de forma anormal durante a utilização, recarregamento ou armazenamento, remova-a imediatamente do equipamento ou do carregador da bateria e pare de a utilizar.
-
Não mergulhe a bateria nem permita que quaisquer fl uídos vertam para o interior. Entrada de líquido condutor, tal como água, pode causar danos que podem resultar em incêndio ou explosão. Guarde a bateria num local fresco e seco, longe de materiais inflamáveis e combustíveis. As atmosferas de gás corrosivo devem ser evitadas.
PRECAUÇÃO
- Se o líquido vertido pela bateria entrar nos seus olhos, não os esfregue e lave-os bem com água fresca e limpa como água da torneira e contacte imediatamente um médico.
Se não for tratado, o líquido pode provocar problemas nos olhos.
- Se o líquido verter para a sua pele ou roupa, lave-as imediatamente com água limpa como água da torneira.
Existe a possibilidade do líquido provocar irritação cutânea.
- Se se deparar com ferrugem, maus odores, sobreaquecimento, descoloração, deformações e/ou outras irregularidades ao utilizar a bateria pela primeira vez, pare de utilizá-la e devolva-a ao seu fornecedor ou vendedor.
Português
AVISO
Se uma substância estranha condutora entrar no terminal da bateria de iões de lítio, a bateria pode sofrer um curto-circuito causando um incêndio. Ao armazenar a bateria de iões de lítio, cumpra as regras dos conteúdos seguintes.
Não coloque os resíduos condutores, pregos é fios como fio de ferro ou fio de cobre na caixa de armazenamento.
Para evitar curtos-circuitos, coloque a bateria na ferramenta ou coloque a tampa da bateria para armazenamento de modo a que não seja possível ver o ventilador.
SÍMBOLOS
AVISO
De seguida, são apresentados os símbolos utilizados para a máquina. Assimile bem seus signifi cados antes da utilização.
 | CJ18DSL:Serra de recortes a bateria |
 | Para reduzir o risco de lesão, o utilizador deve ler o manual de instruções. |
 | Apenas para países da UENão deixe ferramentas elétricas no lixo doméstico!De acordo com a diretiva europeia 2012/19/UE sobre ferramentas elétricas e eletrónicas usadas e a implementação de acordo com a lei nacional, as ferramentas elétricas no fi nal da vida útil devem ser recolhidas em separado e encaminhadas a uma instalação de reciclagem ecológica. |
| V Tensão nominal |
| n_0 | Velocidade sem carga |
 | Madeira |
 | Metal |
| Ligar |
 | Desligar |
| Desconectar a bateria |
 | Bloqueio do interruptor |
| Desbloqueio do interruptor |
 | Capacidade da bateria |
| Interruptor de indicação da autonomia da bateria |
 | Autonomia da bateria quase esgotada. Recarregue a bateria assim que possível |
| Autonomia da bateria a metade. |
 | Autonomia da bateria sufi ciente. |
| Ação proibida |
ACESSÓRIOS-PADRÃO
Além da unidade principal (1 unidade), a embalagem contém os acessórios listados na página 180.
Os acessórios de série estão sujeitos a mudanças sem aviso prévio.
APLICAÇÕES
○ Cortar vários tipos de madeira e corte de bolso
○ Cortar placa de aço macio, placa de alumínio e placa de cobre
○ Cortar resinas sintéticas, como resina de fenol e cloreto de vinil
○ Cortar materiais de construção finos e macios
○ Cortar placa de aço inoxidável (com lâmina N.º 97)
ESPECIFICAÇÕES
| Modelo | CJ18DSL |
| Tensão | 18 V |
| Profundidade de corte máx. | Madeira 135 mmMetal macio 10 mm |
| Velocidade sem carga | 0 - 2400 min^-1 |
| Golpe | 26 mm |
| Raio de corte mín. | 25 mm |
| Peso * | 2,5 – 2,8 kg |
* De acordo com o procedimento EPTA 01/2014.
Dependendo da bateria conectada. O peso mais pesado é medido com BSL36B18.
NOTA
Devido ao programa contínuo de pesquisa e desenvolvimento da HiKOKI, as especificações aqui contidas estão sujeitas a mudanças sem aviso prévio.
RECARREGAMENTO
Antes de utilizar a ferramenta elétrica, carregue a bateria da seguinte forma.
1. Ligar à fonte de alimentação (Fig. 2)
Ao carregar a bateria a partir de uma fonte de alimentação CA
○ Ligue o cabo de alimentação do carregador à tomada.
Ao ligar a ficha do carregador a uma tomada, a luz piloto pisca a vermelho (Em intervalos de 1 segundo).
PRECAUÇÃO
Não utilize o fio elétrico se estiver danificado. Repare-o imediatamente.
Ao carregar a bateria a partir de uma fonte de alimentação no carro 12V CC (UC18YML2)
○ Coloque o carregador da bateria em posição no carro.
Utilize a alça fornecida com o carregador da bateria para apertar o carregador da bateria na posição e evitar que se mova inadvertidamente. (Consulte a Fig. 18)
PRECAUÇÃO
Não coloque o carregador da bateria ou a bateria sob o banco do condutor. Fixe o carregador da bateria na posição para evitar que se mova inadvertamente uma vez que pode resultar num acidente.
O Introduza a ficha de ligação do isqueiro na tomada de isqueiro.
Se a fi cha estiver solta e sair da tomada de isqueiro, repare a tomada. Uma vez que a tomada pode estar avariada, é aconselhável contactar o concessionário local. A utilização posterior da tomada pode resultar num acidente devido a sobreaquecimento.
- Introduza a bateria no carregador. (Fig. 2)
Introduza bem a bateria no carregador.
- Carregamento
Ao introduzir uma bateria no carregador, o carregamento inicia e a luz piloto acende de forma fi xa a vermelho. Quando a bateria fi ca completamente carregada, a luz piloto pisca a vermelho. (Em intervalos de 1 segundo) (Consulte a Tabela 1)
- Indicação de luz piloto
As indicações da luz piloto serão aquelas mostradas na
eiro Tabela 1, de acordo com o estado do carregador ou da
bateria recarregável.
Tabela 1
| Indicações da luz piloto |
| A luz piloto acende-se ou pisca. | Antes do carregamento | Pisca (vermelho) | Acende-se durante 0,5 segundos. Não se acende durante 0,5 segundos. (desliga-se durante 0,5 segundos) | |
| Durante o carregamento | Acende-se (vermelho) | Acende-se de forma fi xa |
| Carregamento completo | Pisca (vermelho) | Acende-se durante 0,5 segundos. Não se acende durante 0,5 segundos. (desliga-se durante 0,5 segundos) |
| Carregamento impossível | Tremeluz (vermelho) | Acende-se durante 0,1 segundos. Não se acende durante 0,1 segundos. (desliga-se durante 0,1 segundos) | Avaria na bateria ou no carregador |
| Standby em caso de sobreaquecimento | Acende-se (verde) (UC18YML2) | Acende-se de forma fi xa | Bateria sobreaquecida. Não é possível carregar. (O carregamento inicia quando a bateria arrefecer). |
| Pisca (vermelho) (UC18YFSL) | Acende-se durante 1 segundo. Não se acende durante 0,5 segundos. (desliga-se durante 0,5 segundos) |
| Carregamento impossível com fonte de alimentação no carro (UC18YML2) | Pisca (verde) | Acende-se durante 0,5 segundos. Não se acende durante 0,5 segundos. (desliga-se durante 0,5 segundos) | Avaria na bateria ou no carregador |
NOTA: Quando em standby para arrefecimento da bateria, UC18YML2 / UC18YFSL arrefece a bateria sobreaquecida através da ventoinha de arrefecimento.
(No entanto, a ventoinha de arrefecimento não funciona ao carregar a bateria com uma fonte de alimentação no carro 12V CC.)
Português
- Independentemente das temperaturas e do tempo de carregamento da bateria. As temperaturas e o tempo de carregamento serão aqueles mostrados na Tabela 2.
Tabela 2
| Bateria\Carregador | UC18YFSL | UC18YML2(CA/CC)* ^1 |
| Tensão de carregamento V 14,4 V | -18 V | |
| Peso kg 0,5 0,7 | | | |
| Temperaturas às quais a bateria pode ser recarregada | 0°C - 50°C |
| Tempo de carregamento para capacidade da bateria, aprox. (Â 20°C) | | |
| 1,3 Ah | mín. | 20 | 20 / 50 |
| 1,5 Ah | mín. | 22 | 22 / 60 |
| 2,0 Ah | mín. | 30 | 30 / 80 |
| 2,5 Ah | mín. | 35 | 35 / 100 |
| 3,0 Ah | mín. | 45 | 45 / 120 |
| 4,0 Ah | mín. | 60 | 60 / 160 |
| 5,0 Ah | mín. | 75 | 75 / 200 |
| Número de células da bateria 4 - 10 | |
*1 Fonte de alimentação CA/Fonte de alimentação (no carro) 12V CC
NOTA
O tempo de recarregamento pode variar conforme a temperatura ambiente e a tensão da fonte de alimentação.
Utilizar uma fonte de alimentação no carro de 12V CC pode exigir um tempo de recarregamento superior a temperaturas altas.
PRECAUÇÃO
Quandô o carregador da bateria tiver sido usado de forma contínua, este estará quente, constituindo assim a causa das falhas. Assim que o carregamento estiver concluído, aguarde 15 minutos até o próximo carregamento.
4. Desligue o cabo de alimentação do carregador da tomada ou tomada de isqueiro.
5. Segure bem o carregador e retire a bateria.
NOTA
Certifi que-se de que retira a bateria do carregador após a utilização e, de seguida, guarde-a.
PRECAUÇÃO
Se a bateria for carregada enquanto está quente porque foi deixada durante um longo período de tempo num local sujeito a luz solar direta ou porque a bateria foi utilizada recentemente, a luz piloto do carregador acende-se a verde ou acende-se durante 1 segundo, não se acende durante 0,5 segundos (desliga-se durante 0,5 segundos). Nesse caso, deixe primeiro a bateria arrefecer, de seguida, inicie o carregamento.
- Quando a luz piloto tremeluz a vermelho (em intervalos de 0,2 segundos), procure e retire quaisquer objetos estranhos no conector de bateria do carregador. Se não houver qualquer objeto estranho, é provável que a bateria ou o carregador estejam avariados. Dirija-se ao centro de assistência autorizado.
O Uma vez que o microcomputador integrado demora cerca de 3 segundos a confirmar que a bateria a ser carregada com o carregador é retirada, aguarde no mínimo 3 segundos antes de voltar a introduzi-la para continuar o carregamento. Se a bateria for novamente introduzida no espaço de 3 segundos, esta pode não ser carregada adequadamente.
○ Verifique a tensão da fonte de alimentação no carro quando a luz piloto tremeluz a verde (a cada 0,2 segundos) continuamente. (UC18YML2)
Se a tensão for de 12V ou inferior, significa que a bateria do carro enfraqueceu e não pode ser carregada.
Se a luz piloto não piscar a vermelho (todos os segundos) mesmo que o cabo do carregador ou a fi cha de ligação do isqueiro estejam ligados à alimentação, signifi ca que o circuito de proteção do carregador pode estar ativado.
Retire o cabo ou ficha da alimentação e, de seguida, volte a ligá-lo após cerca de 30 segundos. Se não fizer com que a luz piloto pisque a vermelho (todos os segundos), leve o carregador para o centro de assistência autorizado da HiKOKI.
MONTAGEM E UTILIZAÇÃO
| Ação | Figura | Página |
| Remover e introduzir a bateria | 1 | 181 |
| Carregamento | 2 | 181 |
| Mudar lâminas | 3 | 181 |
| Funcionamento do interruptor | 4 | 181 |
| Indicador da autonomia da bateria | 5 | 181 |
| Ajustar o funcionamento orbital | 6 | 181 |
| Proteção contra lascas | 7 | 182 |
| Montar e desmontar a cobertura de lascas | 8 | 182 |
| Alojar a chave de barra sextavada | 9 | 182 |
| Montar a guia (vendida separadamente) e corte retilíneo | 10 | 182 |
| Montar a guia (vendida separadamente) e cortar um círculo ou um arco circular | 11 | 182 |
| Cortar materiais metálicos | 12 | 182 |
| Corte angular | 13 | 183 |
| Corte de bolso | 14 | 183 |
| Sobre o corte de placas de aço inoxidável | 15 | 183 |
| Conectar ao limpador | 16 | 183 |
| Base secundária | 17 | 183 |
| Seleccionar acessórios | — | 184 |
SELEÇÃO DE LÂMINAS
Para assegurar uma efi ciência de funcionamento resultados máximos, é muito importante selecionar a lâmina mais apropriada ao tipo e espessura do material a ser cortado. O número da lâmina está gravado nas proximidades da porção de montagem de cada lâmina. Seleccione as lâminas apropriadas consultando a Tabela 3.
MANUTENÇÃO E INSPEÇÃO
PRECAUÇÃO
Retire a bateria antes de efectuar qualquer inspecção ou manutenção.
1. Inspecionar a lâmina
A utilização continuada de uma lâmina mal afi ada ou danificada resultará na diminuição da eficiência de corte e pode provocar sobrecarga do motor. Substitua a lâmina por uma nova logo que note abrasão excessiva.
2. Inspeccionar os parafusos de montagem
Inspeccione regularmente todos os parafusos de montagem e certifi que-se de que estão bem apertados. Caso algum parafuso esteja solto, reaperte-o imediatamente. Caso contrário, pode resultar em ferimentos graves.
3. Manutenção do motor
O enrolamento do motor do aparelho é o “coração” da ferramenta elétrica. Tome o devido cuidado para garantir que o enrolamento não se danifica e/ou fica molhado com óleo ou água.
4. Limpar o exterior
Quando a ferramenta elétrica estiver manchada, limpe com um pano suave e seco ou um pano humedecido em água com sabão. Não utilize solventes clorídricos, gasolina ou diluentes, uma vez que derretem plásticos.
5. Armazenamento
Armazene a ferramenta elétrica num local em que a temperatura seja inferior a 40°C e fora do alcance das crianças.
NOTA
Armazenar baterias de iões de lítio.
Certifi que-se de que as baterias de iões de lítio foram totalmente carregadas antes de armazená-las.
O armazenamento prolongado (3 meses ou mais) das baterias com pouca carga pode resultar em deterioração do desempenho, redução signifi cativa do tempo de utilização das baterias ou tornar as baterias incapazes de manter a carga.
Contudo, um tempo de utilização da bateria significativamente reduzido pode ser recuperado carregando e utilizando repetidamente as baterias duas a cinco vezes.
Se o tempo de utilização da bateria for extremamente curto apesar do carregamento e utilização repetidos, considere as baterias esgotadas e compre baterias novas.
PRECAUÇÃO
Na operação e na manutenção das ferramentas elétricas, devem-se observar as normas de segurança e os padrões prescritos por cada país.
Aviso importante sobre as baterias para as ferramentas sem fi os da HiKOKI.
Utilize sempre uma das nossas baterias originais designadas. Não podemos garantir a segurança e o desempenho da nossa ferramenta elétrica sem fios quando é utilizada com baterias diferentes das baterias designadas por nós ou quando a bateria é desmontada e modifi cada (assim como desmontagem e substituição das células ou outras peças internas).
GARANTIA
Garantimos que as ferramentas elétricas da HiKOKI obedecem às normas legislativas de cada país. Esta garantia não cobre avarias ou danos derivados de má utilização, abuso ou desgaste normal. Em caso de queixa, envie a ferramenta elétrica não desmontada, juntamente com o CERTIFICADO DE GARANTIA que se encontra no fundo destas instruções de utilização, para um Centro de Assistência Autorizado da HiKOKI.
Os valores medidos foram determinados de acordo com a EN62841 e declarados em conformidade com a ISO 4871.
Nível de potência sonora ponderado A medido: 95 dB (A)
Nível de pressão sonora ponderado A medido: 84 dB (A)
Incerteza K: 5 dB (A).
Use proteção auditiva.
Os valores totais da vibração (soma do vector triax) são determinados de acordo com a norma EN62841.
Cortar tábuas:
Valor de emissão de vibrações a_h , B = 8,0 m/s ^2
Incerteza K = 4,6 m/s²
Cortar folha de metal:
Valor de emissão de vibrações a_h , M = 5,2 m/s²
Incerteza K = 1,5 m/s²
O valor total de vibração declarado foi medido de acordo com um método de teste padrão e pode ser utilizado para comparar ferramentas.
Podé também ser utilizado numa avaliação preliminar de exposição.
AVISO
O valor de emissão de vibrações durante a utilização da ferramenta elétrica pode ser diferente do valor total declarado, consoante as formas de utilização da ferramenta.
Identificar as medidas de segurança para proteger o operador, que são baseadas numa estimativa de exposição nas atuais condições de utilização (tendo em conta todas as partes do ciclo de funcionamento, tais como os tempos em que a ferramenta é desligada e quando está a funcionar ao ralenti, além do tempo de acionamento do gatilho).
NOTA
Devido ao programa contínuo de pesquisa e desenvolvimento da HiKOKI, as especificações aqui contidas estão sujeitas a mudanças sem aviso prévio.
Tabela 3 Lista de lâminas apropriadas
| Material a ser cortado | LâminaQualidade do material | N.º 1(Super Longo) | N.º 11 N.º 12 N.º 15 N.º 16 N.º 21 N.º 22 N.º 41 N.º 97 | | |
| Espessura do material (mm) |
| Madeira | Madeira geral | Abaixo de 135 | 10 - 55 | Abaixo de 20 | | | 10 - 55 5 - 40 10 - 65 | |
| Contraplacado 5 - 30 | | | Abaixo de 10 | | | 5 - 30 3 - 20 | |
| Placa de ferro | Placa de aço macio | | | | 3 - 6 | Abaixo de 3 | | | | 2 - 5 |
| Placa de aço inoxidável | | | | | | | | | 1,5 - 2,5 |
| Metal não-ferroso | Alumínio, cobre, latão | | | | 3 - 12 | Abaixo de 3 | | | | Abaixo de 5 |
| Faixa de alumínio | | | | Altura até 25 | | | | | Altura até 25 |
| Plásticos | Resina de fenol, melamina, resina, etc. | | | | 5 - 20 | Abaixo de 6 | 5 - 15 | Abaixo de 6 | | 5 - 15 |
| Cloreto de vinil, resina acrílica, etc. | | 5 - 30 | Abaixo de 10 | 5 - 20 | Abaixo de 5 | 5 - 30 3 - 20 5 - 15 | |
| Polietileno expandido, estireno expandido | | 10 - 55 3 - 25 5 - 25 3 - 25 10 - 55 3 - 40 5 - 25 | | | |
| Polpa | Cartão, papel canelado | | 10 - 55 3 - 25 10 - 55 3 - 40 | | | | | |
| Cartão prensado 3 - 25 | | | | | Abaixo de 6 | | | | 3 - 25 |
| Papelão | | | | | Abaixo de 6 | | | | |
NOTA
O raio de corte mínimo das lâminas N.º 1 (Super longo), N.º 21, N.º 22 e N.º 41 é 100 mm.
Decupare foi metalice:
Valoare emisie vibratii a_h , M=5,2~m/s^2
