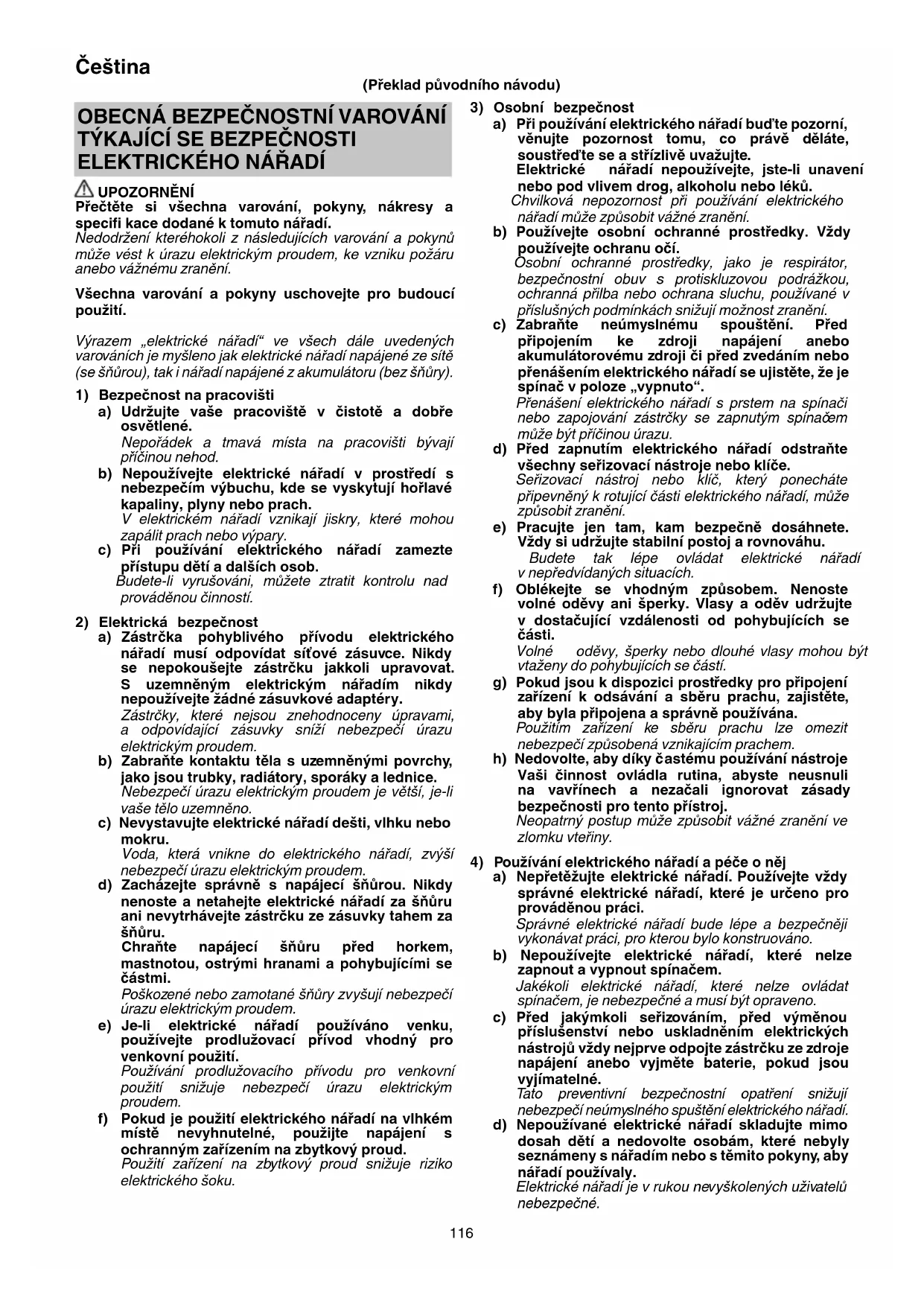

NÁVOD K OBSLUZE CJ 18DSL HiKOKI
Přečtěte si všechna varování, pokyny, nákresy a specifi kace dodané k tomuto nářadí.
Nedodržení kteréhokoli z následujících varování a pokynů může vést k úrazu elektrickým proudem, ke vzniku požáru anebo vážnému zranění.
Všechna varování a pokyny uschovejte pro budoucí použití.
Výrazem „elektrické nářadí“ ve všech dále uvedených varováních je myšleno jak elektrické nářadí napájené ze sítě (se šňůrou), tak i nářadí napájené z akumulátoru (bez šňůry).
1) Bezpečnost na pracovišti
a) Udržujte vaše pracoviště v čistotě a dobře osvětlené.
Nepořádek a tmavá místa na pracovišti bývají příčinou nehod.
b) Nepoužívejte elektrické nářadí v prostředí s nebezpečím výbuchu, kde se vyskytují hořlavé kapaliny, plyny nebo prach.
V elektrickém nářadí vznikají jiskry, které mohou zapálit prach nebo výpary.
c) Při používání elektrického nářadí zamezte přístupu dětí a dalších osob.
Budete-li vyrušováni, můžete ztratit kontrolu nad prováděnou činností.
2) Elektrická bezpečnost
a) Zástrčka pohyblivého přívodu elektrického nářadí musí odpovídat síťové zásuvce. Nikdy se nepokoušejte zástrčku jakkoli upravovat. S uzemněným elektrickým nářadím nikdy nepoužívejte žádné zásuvkové adaptéry.
Zástrčky, které nejsou znehodnoceny úpravami, a odpovídající zásuvky sníží nebezpečí úrazu elektrickým proudem.
b) Zabraňte kontaktu těla s uzemněnými povrchy, jako jsou trubky, radiátory, sporáky a lednice. Nebezpečí úrazu elektrickým proudem je větší, je-li vaše tělo uzemněno.
c) Nevystavujte elektrické nářadí dešti, vlhku nebo mokru.
Voda, která vnikne do elektrického nářadí, zvýší nebezpečí úrazu elektrickým proudem.
d) Zacházejte správně s napájecí šňůrou. Nikdy nenoste a netahejte elektrické nářadí za šňůru ani nevytrhávejte zástrčku ze zásuvky tahem za šňůru.
Chraňte napájecí šnůru před horkem, mastnotou, ostrými hranami a pohybujícími se částmi.
Poškozené nebo zamotané šňůry zvyšují nebezpečí úrazu elektrickým proudem.
e) Je-li elektrické nářadí používáno venku, používejte prodlužovací přívod vhodný pro venkovní použití.
Používání prodlužovacího přívodu pro venkovní použití snižuje nebezpečí úrazu elektrickým proudem.
f) Pokud je použití elektrického nářadí na vlhkém místě nevyhnutelné, použijte napájení s ochranným zařízením na zbytkový proud.
Použití zařízení na zbytkový proud snižuje riziko elektrického šoku.
3) Osobní bezpečnost
a) Při používání elektrického nářadí bud'te pozorní, věnujte pozornost tomu, co právě děláte, soustřed'te se a střizlivě uvažujte.
Elektrické nářadí nepoužívejte, jste-li unavení nebo pod vlivem drog, alkoholu nebo léků.
Chvilková nepozornost při používání elektrického nářadí může způsobit vážné zranění.
b) Používejte osobní ochranné prostředky. Vždy používejte ochranu očí.
Osobní ochranné prostředky, jako je respirátor, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo ochrana sluchu, používané v příslušných podmínkách snižují možnost zranění.
c) Žabraňte neúmyslnému spouštění. Před připojením ke zdroji napájení anebo akumulátorovému zdroji či před zvedáním nebo přenášením elektrického nářadí se ujistěte, že je spínač v poloze „vypnuto“.
Přenášení elektrického nářadí s prstem na spínači nebo zapojování zástrčky se zapnutým spínačem může být příčinou úrazu.
d) Před zapnutím elektrického nářadí odstraňte všechny seřizovací nástroje nebo klíče.
Seřizovací nástroj nebo klíč, který ponecháte připevněný k rotující části elektrického nářadí, může způsobit zranění.
e) Pracujte jen tam, kam bezpečně dosáhnete. Vždy si udržujte stabilní postoj a rovnováhu.
Budete tak lépe ovládat elektrické nářadí v nepředvídaných situacích.
f) Oblékejte se vhodným způsobem. Nenoste volné oděvy ani šperky. Vlasy a oděv udržujte v dostačující vzdálenosti od pohybujících se části.
Volné oděvy, šperky nebo dlouhé vlasy mohou být vtaženy do pohybujících se částí.
g) Pokud jsou k dispozici prostředky pro připojení zařízení k odsávání a sběru prachu, zajistěte, aby byla připojena a správně používána.
Použitím zařízení ke sběru prachu lze omezit nebezpečí způsobená vznikajícím prachem.
h) Nedovolte, aby díky častému používání nástroje Vaši činnost ovládla rutina, abyste neusnuli na vavřinech a nezačali ignorovat zásady bezpečnosti pro tento přístroj.
Neopatrný postup může způsobit vážné zranění ve zlomku vteřiny.
4) Používání elektrického nářadí a péče o něj
a) Nepřetěžujte elektrické nářadí. Používejte vždy správné elektrické nářadí, které je určeno pro prováděnou práci.
Správné elektrické nářadí bude lépe a bezpečněji vykonávat práci, pro kterou bylo konstruováno.
b) Nepoužívejte elektrické nářadí, které nelze zapnout a vypnout spínačem.
Jakékoli elektrické nářadí, které nelze ovládat spínačem, je nebezpečné a musí být opraveno.
c) Před jakýmkoli seřizováním, před výměnou příslušenství nebo uskladněním elektrických nástrojů vždy nejprve odpojte zástrčku ze zdroje napájení anebo vyjměte baterie, pokud jsou vyjímatelné.
Tato preventivní bezpečnostní opatření snižují nebezpečí neúmyslného spuštění elektrického nářadí.
d) Nepoužívané elektrické nářadí skladujte mimo dosah dětí a nedovolte osobám, které nebyly seznámeny s nářadím nebo s těmito pokyny, aby nářadí používaly.
Elektrické nářadí je v rukou nevyškolených uživatelů nebezpečné.
e) Udržujte v pořádku elektrické nástroje a příslušenství. Kontrolujte správný vzájemný zákryt a připojení pohybujících se části, soustřed’te se na praskliny, zlomené součásti a jakékoli další okolnosti, které mohou ohrozit funkci elektrického nástroje. Je-li nářadí poškozeno, před dalším používáním zajistěte jeho opravu.
Mnoho nehod vzniká v důsledku nedostatečně udržovaným elektrickým nářadím.
f) Udržujte řezací nástroje ostré a čisté.
Správně udržované a naostřené řezací nástroje se s menší pravděpodobností zachytí za materiál nebo se zablokují a práce s nimi se snáze kontroluje.
g) Elektrické nářadí, příslušenství, vsazené části atd. používejte v souladu s těmito pokyny a takovým způsobem, jaký byl předepsán pro konkrétní elektrické nářadí, a to s ohledem na dané pracovní podmínky a druh prováděné práce. Používání elektrického nářadí k provádění jiných činností, než pro jaké bylo určeno, může vést k nebezpečným situacím.
h) Udržujte rukojeti a povrchy pro uchopení suché, čisté a bez oleje a vazelíny.
Kluzké rukojeti a uchopovací povrchy neumožňují bezpečnou manipulaci a ovládání nářadí v neočekávaných situacích.
5) Použití nářadí na baterie a péče o ně
a) Dobíjejte pouze nabíječkou specifikovanou výrobcem.
Nabíječka, která je vhodná pro jeden typ akumulátorového zdroje, může v případě použití s jiným akumulátorovým zdrojem způsobit nebezpečí požáru.
b) Elektrické nářadí používejte výhradně se specifi kovanými akumulátorovými zdroji.
Použitím jakéhokoli jiného akumulátorového zdroje může vzniknout nebezpečí zranění a požáru.
c) Pokud akumulátorové zdroje nepoužíváte, udržujte je mimo ostatní kovové předměty, jako jsou kancelářské sponky, mince, klíče, hřebíky, šroubky či jiné drobné kovové předměty, které mohou způsobit přemostění kontaktů.
Vzájemně zkratování pólů akumulátoru může způsobit popáleniny nebo požár.
d) Při nevhodném zacházení může z akumulátoru vytékat kapalina; zabraňte kontaktu s ní. V případě náhodného kontaktu místo opláchněte vodou. Pokud kapalina vnikne do očí, vyhledejte lékařskou pomoc.
Kapalina vytékající z akumulátoru může způsobit podráždění nebo popáleniny.
e) Nepoužívejte akumulátorový zdroj nebo nástroj, který je poškozen nebo upraven.
Poškozené nebo upravené akumulátory mohou vykazovat nepředvídatelné chování, které může vést k požáru, výbuchu nebo nebezpečí zranění.
f) Nevystavujte akumulátorový zdroj ani nástroj ohni nebo nadměrné teplotě.
Vystavení ohni nebo teplotě nad 130 °C může způsobit výbuch.
g) Dodržujte všechny pokyny pro nabíjení a nenabíjejte akumulátorový zdroj ani nástroj mimo rozsah teplot uvedených v pokynech.
Nesprávný způsob nabíjení nebo nabíjení při teplotách mimo stanovený rozsah může poškodit akumulátor a zvýšit riziko požáru.
6) Servis
a) Opravy vašeho elektrického nářadí svěřte kvalifikované osobě, která bude používat identické náhradní díly.
Tímto způsobem bude zajištěna stejná roveň bezpečnosti elektrického nářadí jako před opravou.
b) Nikdy neopravujte poškozené akumulátory.
Servis akumulátorových zdrojů by měl provádět pouze výrobce nebo autorizovaní poskytovatelé služeb.
PREVENTIVNÍ OPATŘENÍ
Nedovolte přístup dětem a nemohoucím osobám.
Pokud nářadí nepoužíváte, měli byste je skladovat mimo dosah dětí a nemohoucích osob.
BEZPEČNOSTNÍ VAROVÁNÍ TÝKAJÍCÍ SE AKKU PŘÍMOČARÉ PILY
-
Při práci, při které by kladivo mohlo přijít do kontaktu se skrytými vodiči přidržujte elektrické nářadí za izolované úchopy. V případě kontaktu kladiva s vodičem pod napětím by mohly být pod napětím také nechráněné kovové části elektrického nářadí a mohlo by dojít ke zranění obsluhy elektrickým proudem.
-
Pomocí svorek nebo jiným praktickým způsobem zajistěte a upevněte obrobek ke stabilní podložce. Přidržování obrobku rukou nebo tělem není dostatečně stabilní a může vést ke ztrátě vlády nad ním.
DALŠÍ BEZPEČNOSTNÍ VAROVÁNÍ
-
Akumulátor vždy nabíjejte v rozmezí teplot 0 °C – 40 °C. Za teplot nižších než 0 °C dojde k přebití akumulátoru, což je nebezpečný stav. Za teplot překračujících 40 °C akumulátor nelze nabíjet.
Nejvhodnějšími teplotami k nabíjení je rozmezí 20 °C – 25 °C.
-
Nabiječku nepoužívejte nepřetržitě.
Nabiječku nechte po dokončení jednoho nabijecího cyklu přibližně 15 minut v nečinnosti, než začnete s případným dalším nabíjením akumulátoru.
-
Nedovolte, aby se do otvoru pro připojení akumulátoru dostaly cizí předměty nebo materiál.
-
Nikdy nerozebírejte dobíjecí akumulátor a nabíječku.
-
Nikdý nezkratujte dobíjecí akumulátor. Zkrat akumulátoru způsobí prudký nárůst elektrického proudu a přehřátí. To vede ke spálení nebo poškození akumulátoru.
-
Nevhazujte akumulátor do ohně. Akumulátor může v takovém případě explodovat.
-
Do větracích otvorů v nabíječce nevkládejte žádné předměty. Kovové předměty nebo hořlavý materiál vložený do větracích otvorů nabíječky představuje nebezpečí úrazu elektrickým proudem a vyústí v poškození nabíječky.
-
Jakmile akumulátor dosáhne konce životnosti a není možné jej již více používat, odevzdejte jej do prodejny, ve které jste jej zakoupili. Nevyhazujte vybité akumulátory.
-
Neustálé používání stroje při nízké rychlosti způsobuje zvýšené zatížení motoru, a to může mít za následek zadření motoru. S elektrickým nástrojem pracujte vždy tak, aby břit během provozu nezachytil o žádný materiál. Vždy upravte rychlost břitu tak, aby obrábění probíhalo hladce.
-
Zajistěte obrobek. Obrobek pevně uchycený upínacím přípravkem nebo svěrákem je držen bezpečněji než vaší rukou.
-
Příprava a kontrola pracovního prostředí. Ujistěte se, že pracoviště splňuje všechny podmínky stanovené v pokynech.
-
Újistěte se, že akumulátor je vložen pevně. Jestliže je uvolněný, mohl by vypadnout a způsobit nehodu.
-
Při provozu vzniká prach
Prach vznikající při normálním provozu může mít vliv na zdraví obsluhy. Je doporučený jakýkoliv z následujících postupů.
a) Používejte protiprachovou masku
b) Používejte externí zařízení pro sběr prachu
Při používání externího zařízení pro sběr prachu připojte adaptér k hadici od externího zařízení pro sběr prachu.
- Výměna břitů
O Pri výměně listů se ujistěte, že jste vypnuli přístroj a odpojili akumulátor od těla přístroje.
○ Neotvírejte výtah, když je plunžr v pohybu. (Obr. 3)
Ověřte, že jsou výčnělky břitu pevně vloženy do držáku břitu. (Obr. 3)
○ Ověřte, že je břit umístěn mezi drážkami válce. (Obr. 3)
15. Pokud zařízení nepoužíváte, nezapomeňte nikdy zatlačit zajišťovací tlačítko do zajištěné polohy.
16. Nedívejte se přímo do světla vycházejícího z LED kontrolky. Nepřetržité a přímé vystavení světlu z této LED kontrolky může způsobit poranění očí.
17. Použitím ochranného krytu proti odštěpování při řezání dřevěných materiálů sníží odštěpování řezané plochy.
Vložte ochranný kryt proti odštěpování do prostoru na základní desce a zatlačte jej na doraz.
- Použijte kryt proti třískám
○ Kryt proti třískám zabraňuje odlétávání třísek a zlepšuje účinnost sběrače prachu.
○ Může dojít k tomu, že kryt proti třískám se při řezání kovu zadře.
- Použijte podložku (prodávanou zvlášť)
○ Použití podložky vyrobené z oceli snižuje opotřebení hliníkové základny, zejména při řezání kovů. Připevněte podložku ke spodnímu povrchu základny 4 přiloženými šrouby.
○ Použití podložky vyrobené z plastu sníží nebezpečí poškrábání obráběného povrchu. Připevněte podložku ke spodnímu povrchu základny 4 přiloženými šrouby.
- Ujistěte se, že je povrch základny štítku při rezání pripevněn k obrobku, aby se zabránilo vytlačení břitu, poškození nebo nadměrnému opotřebení plunžru.
- S nastavením na nízkou rychlost neřezejte dřevo o tloušce nad 10 mm ani kov o tloušce nad 1 mm.
- Pro zajištění přesného obrábění za použití průvodce vždy nastavte oběžnou polohu na „0“.
- Při řezání malého kruhového oblouku snižte rychlost chodu stroje. Pokud je chod stroje příliš rychlý, mohlo by dojít k prasknutí břitu.
- Obrábění po kružnici musí být provedeno břitem, který je přibližně ve vertikální poloze ke spodnímu povrchu základny.
- Při obrábění kovových materiálů používejte příslušnou řeznou kapalinu (vřetenový olej, mydlovou vodu atd.) pro prodloužení životnosti břitu.
- Úhlové obrábění nelze provést, pokud je připojen lapač prachu.
- Připojení odsavače prachu (dodávaný samostatně)
Připojením odsavače prachu přes sběrač prachu a adaptér (dodávaný samostatně) lze zachytit většinu vznikajícího prachu.
UPOZORNĚNÍ K PRO LITHIUM- IONTOVÉ AKUMULÁTORY
Z důvodu prodloužení životnosti je lithium-iontový akumulátor vybaven ochrannou funkcí zastavení výkonu.
V případech 1 až 3 popsaných níže se může motor během používání tohoto výrobku zastavit, přestože držíte spínač.
Nejedná se o závadu, ale o výsledek ochranné funkce.
- Jakmile dojde k vybití zbývající kapacity akumulátoru, motor se zastaví.
V takovém případě akumulátor okamžitě dobijte.
-
Pokud je nářadí přetíženo, motor se může zastavit. V takovém případě uvolněte spínač nářadí a odstraňte přičinu přetížení. Potom můžete nářadí znovu používat.
-
Je-li akumulátor přehřátý a přetížený, může se pohon akumulátoru zastavit.
V takovém případě přestaňte akumulátor používat a nechte jej vychladnout. Potom můžete nářadí znovu používat.
Dále prosím dbejte následujících varování a upozornění.
VAROVÁNÍ
Abyste předešli případnému úniku kapaliny z akumulátoru, vzniku tepla, emisím kouře, výbuchu a vznícení, dbejte následujících pokynů.
- Ujistěte se, že se na akumulátoru neusazují piliny a prach.
○ Během práce kontrolujte, že na akumulátor nepadají piliny a prach.
○ Ujistěte se, že se piliny a prach padající během práce na elektrické nářadí neusazují na akumulátoru.
○ Akumulátor, který nepoužíváte, neskladujte na místě vystaveném pilinám a prachu.
O Před uskladněním akumulátoru odstraňte veškeré piliny a prach, který na něm může být usazený, a neskladujte ho společně s kovovými předměty (šroubky, hřebíky atd.).
- Nepropichujte akumulátor ostrým předmětem, například hřebíkem, nebouchejte do něj kladivem, nestoupejte na něj, neházejte jím ani jej nevystavujte silným oťresům.
- Nepoužívejte viditelně poškozený či deformovaný akumulátor.
- Nepoužívejte akumulátor obrácenou polaritou.
- Nepřipojujte jej přímo k elektrické zástrčce ani k zásuvce cigaretového zapalovače v automobilu.
- Nepoužívejte akumulátor k jinému než určenému účelu.
- Pokud se nabíjení akumulátoru nedokončí, i když uvedená doba nabíjení uplynula, ihned zastavte další nabíjení.
- Nevystavujte akumulátor působení vysokých teplot nebo vysokého tlaku, neumístujte jej např. do mikrovlnné trouby, sušičky nebo vysokotlakého zásobníku.
- V případě zjištění úniku nebo zápachu okamžitě zajistěte bezpečnou vzdálenost od ohně.
- Nepoužívejte na místech se silnou statickou elektrinou.
- V případě úniku kapaliny, zápachu, vznikajícího tepla, ztráty barvy, deformace nebo v případě jakékoli abnormality během používání, nabíjení nebo skladování okamžitě vyjměte akumulátor z přístroje či nabíječky a přestaňte jej používat.
- Akumulátor nepotápějte ani nenechte vniknout dovnitř žádné tekutiny. Vniknutí vodivých kapalin, jako je voda, může způsobit poškození s následkem požáru nebo výbuchu. Akumulátor skladujte na chladném, suchém místě, stranou od vznětlivých a hořlavých předmětů. Je nutné se vyvarovat prostředí s žíravým plynem.
UPOZÖRNÉNÍ
- Pokud se kapalina unikající z akumulátoru dostane do očí, netřete si je, dobře je vymyjte čistou vodou, například vodou z vodovodu, a ihned vyhledejte lékaře.
Bez lékařského ošetření může kapalina způsobit problémy se zrakem.
- Pokud se kapalina dostane do kontaktu s pokožkou či oděvem, ihned zasažená místa omyjte čistou vodou, například vodou z vodovodu.
Kapalina může způsobit podráždění kůže.
- Zjistíte-li při prvním použití, že na akumulátoru je rez, vzniká zápach, přehřátí, ztráta barvy, vidíte deformaci anebo jinou abnormalitu, nepoužívejte jej a vraťte jej dodavateli či prodejci.
VAROVÁNÍ
Pokud se vodivé cizí těleso dostane do svorky lithium-iontového akumulátoru, akumulátor se může zkratovat a způsobit požár. Při skladování lithium-iontových akumulátorů se řídte následujícími předpisy a řádně je dodržujte.
○ Neumistujte vodivé úlomky, hřebíky a vodiče, například železné a měděné dráty do krabice určené pro skladování.
○ Za účelem zabránění zkratu vložte akumulátor do nářadí nebo jej bezpečně uložte do krytu pro akumulátor tak, aby byly skryty ventilační otvory.
SYMBOLY
VAROVÁNÍ
Následující text obsahuje symboly, které jsou použity na zařízení. Než začnete nářadí používat, ujistěte se, že rozumíte jejich významu.
 | CJ18DSL: Akku přímočará pila |
 | Aby se snížilo riziko zranění, uživatel si musí přečíst návod k obsluze. |
 | Jen pro státy EUElektrické nářadí nevyhazujte do komunálního odpadu!Podle evropské směrnice 2012/19/EUo nakládání s použitými elektrickými a elektronickými zařízeními a odpovídajících ustanovení právních předpisů jednotlivých zemí se použitá elektrická nářadí musí sbírat odděleně od ostatního odpadu a podrobit ekologicky šetrnému recyklování. |
| V Jmenovité napětí |
| n_0 | Počet otáček při běhu naprázdno |
 | Dřevo |
| Kov |
| ZAPNUTÍ |
 | VYPNUTÍ |
 | Odpojte baterii |
| Přepnout na zablokování |
| Přeplout na odblokování |
 | Kapacita akumulátoru |
| Spínač ukazatele zbývající kapacity akumulátoru |
| Akumulátor je téměř vybitý. Dobijte co nejdříve akumulátor |
 | Zbývá polovina kapacity akumulátoru. |
| Akumulátor je dostatečně nabitý. |
 | Zakázaná akce |
STANDARDNÍ PŘÍSLUŠENSTVÍ
Obsah balení přístroje (1 přístroj) navíc obsahuje příslušenství uvedené na straně 180.
Standardní příslušenství podléhají změnám bez předchozího upozornění.
POUŽITÍ
O Obrábění různéhořeziva a obrábění kapsy
O Obrábění desek z měkké oceli, hliníkových a měděných desek
O Obrábění syntetické pryskyřice, např. fenolové pryskyřice a vinylchloridu
O Obrábění tenkých a konstrukčně měkkých materiálů
O Obrábění desek z nerezové oceli (s břitem č. 97)
SPECIFIKACE
| Model | CJ18DSL |
| Napětí | 18 V |
| Max. hloubka řezu | Dřevo 135 mmMěkká ocel 10 mm |
| Počet otáček při běhunaprázdno | 0 — 2400 min ^-1 |
| Zdvih | 26 mm |
| Min. poloměr obrábění | 25 mm |
| Hmotnost * | 2,5 — 2,8 kg |
* Podle EPTA 01/2014.
Závisí na připojeném akumulátoru. Největší hmotnost byla naměřena s BSL36B18.
POZNÁMKA
Vlivem stále pokračujícího výzkumného a vývojového programu společnosti HiKOKI mohou zde uvedené parametry podléhat změnám bez předchozího upozornění.
NABÍJENÍ
Před použitím elektrického nářadí nabijte akumulátor dle níže uvedených pokynů.
1. Připojte do zdroje napájení. (obr. 2)
Nabíjení akumulátoru ze zdroje střídavého napájení
○ Zapojte sitový kabel nabíječky do elektrické zásuvky.
Po připojení zástrčky nabíječky do elektrické zásuvky se červeně rozbliká kontrolka (bude blikat v 1 sekundovém intervalu).
UPOZORNĚNÍ
Pokud je elektrický kabel poškozen, nepoužívejte jej.
Okamžitě jej nechte opravit.
Nabíjení akumulátoru ze zdroje stejnosměrným 12V napájením ve vozidle (UC18YML2)
O Nabíječku akumulátoru připevněte ve vozidle.
Použijte pásy dodávané s nabíječkou akumulátoru pro připevnění nabíječky na místě a pro zabránění nechtěnému pohybu. (viz obr. 18)

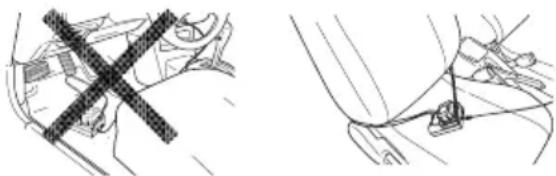

UPOZORNĚNÍ
Nabiječku ani akumulátor neumisťujte pod sedadlo řidiče. Zajistěte nabiječku na místě, aby nedošlo k nechtěnému pohybu, jinak by mohlo dojít k nehodě.
○ Vložte zástrčku zapalovače do zdířky pro zapalovač.
Pokud je zástrčka povolená nebo vypadává ze zdířky pro zapalovač, opravte zdířku. Vzhledem k tomu, že se může jednat o poruchu zdířky, doporučujeme se obrátit na vašeho místního prodejce automobilů. Další používání zdířky by mohlo vest k nehodě důsledkem přehřátí.
2. Vložte akumulátor do nabíječky. (obr. 2)
Akumulátor pevně vložte do nabíječky.
3. Nabíjení
Po vložení akumulátoru do nabíječky se spustí nabíjení a kontrolka začne svítit červeně.
Když je akumulátor zcela nabitý, kontrolka se červeně rozbliká. (v 1sekundových intervalech) (viz Tabulka 1)
● Signalizace kontrolky
Kontrolka signalizuje stav nabíječky nebo akumulátoru tak, jak je uvedeno v Tabulce 1.
Tabulka 1
| Signalizace kontrolky |
| Kontrolka svítí nebo bliká. | Před nabíjením | Bliká (červeně) | Svítí 0,5 sekundy. Nesvítí 0,5 sekundy. (vypne se na 0,5 sekundy) | |
| Během nabíjení | Svítí (červeně) | Stále svítí |
| Nabíjení dokončeno | Bliká (červeně) | Svítí 0,5 sekundy. Nesvítí 0,5 sekundy. (vypne se na 0,5 sekundy) |
| Nelze nabíjet | Bliká (červeně) | Svítí 0,1 sekundy. Nesvítí 0,1 sekundy. (vypne se na 0,1 sekundy) | Závada na akumulátoru nebo nabíječe |
| Pohotovostní režim při přehřátí | Svítí (zeleně) (UC18YML2) | Stále svítí | Akumulátor je přehřátý. Nelze nabíjet. (nabíjení bude zahájeno po vystydnutí akumulátoru) |
| Bliká (červeně) (UC18YFSL) | Svítí 1 sekundu. Nesvítí 0,5 sekundy. (vypne se na 0,5 sekundy) |
| Nelze nabíjet ze zdroje napájení ve vozidle (UC18YML2) | Bliká (zeleně) | Svítí 0,5 sekundy. Nesvítí 0,5 sekundy. (vypne se na 0,5 sekundy) | Závada na akumulátoru nebo nabíječe |
POZNÁMKA: Při pohotovostním režimu při chlazení akumulátoru UC18YML2 / UC18YFSL chladí přehřáté akumulátory větrákem.
(Větrák však nebude pracovat při nabíjení akumulátoru ze stejnosměrného 12V napájení ve vozidle)
- Informace o teplotách a době nabíjení akumulátoru.
Teploty a doba nabíjení jsou uvedený v Tabulce 2.
Tabulka 2
| Nabiječka | UC18YFSL | UC18YML2 (AC/DC)*1 |
| Akumulátor |
| Nabijecí napětí V 14,4 V – 18 V | | |
| Hmotnost kg 0,5 0,7 | | | |
| Rozmezí teplot pro nabíjení 0 °C – 50 °C | |
| Doba nabíjení pro kapacitu akumulátoru,přibližná (při 20 °C) | | |
| 1,3 Ah | min. | 20 | 20 / 50 |
| 1,5 Ah | min. | 22 | 22 / 60 |
| 2,0 Ah | min. | 30 | 30 / 80 |
| 2,5 Ah | min. | 35 | 35 / 100 |
| 3,0 Ah | min. | 45 | 45 / 120 |
| 4,0 Ah | min. | 60 | 60 / 160 |
| 5,0 Ah | min. | 75 | 75 / 200 |
| Počet článků akumulátoru | 4 – 10 |
*1 Střídavé napájení/stejnosměrné 12V napájení (ve vozidle)
POZNÁMKA
Doba nabíjení se může měnit podle okolní teploty a napájecího napětí.
Obzvláště pokud používáte k nabíjení stejnosměrné 12V napájení ve vozidle při vysokých teplotách, může nabíjení trvat déle.
UPOZORNĚNÍ
Pokud budete bez přestávky používat nabíječku akumulátoru, nabíječka se zahřeje, čímž může dojít k poruše. Po dokončení nabíjení vyčkejte 15 minut, než budete opět nabíjet.
-
Odpojte síťový kabel nabíječky ze zásuvky nebo zdířky zapalovače.
-
Peyně držte nabíječku a vytáhněte akumulátor.
POZNÁMKA
Ujistěte se, že jste po nabití vyjmuli akumulátor z nabíječky a poté jej uložte.
UPOZORNĚNÍ
○ Pokud je akumulátor nabíjen zahřátý, protože byl po dlouhou dobu vystaven přímému slunečnímu záření nebo protože byl právě používán, kontrolka nabíječky se rozsvítí zeleně na 1 sekundu nebo jednu sekundu svítí a zhasne na 0,5 sekundy (vypne se na 0,5 sekundy). V takovém případě nechte akumulátor nejprve vychladnout a poté zahajte nabíjení.
○ Pokud kontrolka bliká červeně (v intervalech 0,2 sekundy), zkontrolujte, zda nejsou v konektoru nabíječky akumulátoru cizí předměty, a pokud ano, odstraňte je. Pokud důvodem nejsou žádné cizí předměty, pravděpodobně se jedná o poruchu akumulátoru nebo nabíječky. Obratte se na autorizované servisní středisko.
○ Protože vestavěnému mikropočítači trvá přibližně 3 sekundy, než potvrdí, že akumulátor nabíjený pomocí nabíječky je vyjmutý, vyčkejte nejméně 3 sekundy, než jej vložíte zpět a budete pokračovat v nabíjení. Pokud akumulátor znovu vložíte během těchto 3 sekund, pravděpodobně se řádně nenabije.
○ Pokud kontrolka nepřetržitě bliká zeleně (každé 0,2 sekundy), zkontrolujte elektrické napětí zdroje napájení ve vozidle. (UC18YML2)
Pokud je napětí 12V nebo nižší, znamená to, že baterie automobilu je slabá a nemůže nabíjet.
○ Pokud kontrolka nebliká červeně (každou sekundu), a to i přesto, že kabel nabíječky nebo svorka zapalovače jsou připojeny k napájení, znamená to, že mohla být aktivována ochrana proti zkratu nabíječky.
Odpojte kabel a po přibližně 30 sekundách jej opět připojte. Pokud kontrolka přesto nebliká červeně (každou sekundu), předejte nabíječku autorizovanému servisnímu středisku společnosti HiKOKI.
MONTÁŽ A PROVOZ
| Činnost Obrázek Strana | | |
| Vyjmutí a vložení akumulátoru 1 | | 181 |
| Nabíjení 2 | | 181 |
| Výměna břitů 3 | | 181 |
| Činnost spínače | 4 | 181 |
| Ukazatel zbývající kapacity akumulátoru | 5 | 181 |
| Nastavení oběžného provozu | 6 | 181 |
| Kryt proti třískám | 7 | 182 |
| Montáž a demontáž krytu proti třískám | 8 | 182 |
| Pouzdro na šestihranný imbusový klíč | 9 | 182 |
| Montáž vodítka (dostupného zvlášť) a přímočaré řezání | 10 | 182 |
| Montáž vodítka (dostupného zvlášť) a vyřezání kruhu nebo kruhového oblouku | 11 | 182 |
| Obrábění kovových materiálů | 12 | 182 |
| Úhlové obrábění | 13 | 183 |
| Obrábění kapsy | 14 | 183 |
| Týkající se obrábění desek z nerezové oceli | 15 | 183 |
| Připojení k čističi | 16 | 183 |
| Náhradní základna | 17 | 183 |
| Výběr příslušenství | — | 184 |
VÝBĚR BŘITŮ
Pro zajištění maximální pracovní výkonnosti a výsledků je velmi důležité vybrat vhodný břit, který se bude nejlépe hodit k typu a tloušťce obráběného materiálu. Číslo břitu je vyryto na každém břitu v blízkosti místa připevňování. Vyberte vhodné břity podle Tabulky 3.
ÚDRŽBA A KONTROLA
POZOR
Před prováděním údržby nebo kontroly vyjměte baterie.
1. Kontrola břitu
Další používání tupého nebo poškozeného břitu povede ke snížení efektivnosti obrábění a mohlo by dojít k přetížení motoru. Vyměňte břit za nový, jakmile si povšimnete nadměrného opotřebení.
2. Kontrola montážních šroubů
Pravidelně kontrolujte všechny montážní šrouby a zajistěte, aby byly řádně utaženy. Pokud jsou jakékoli šrouby uvolněné, okamžitě je dotáhněte. Pokud tak neučiníte, vystavujete se vážnému nebezpečí.
3. Údržba motoru
Vinutí motoru je „srdce“ elektrického nářadí. Ujistěte se, že vinutí není poškozené nebo mokré od vody či oleje.
4. Údržba povrchu
Pokud je přístroj znečištěný, otřete jej měkkým suchým hadříkem nebo hadříkem navlhčeným v mýdlové vodě. Nepoužívejte rozpouštědla s obsahem chlóru, benzin ani ředidlo, jelikož tyto látky rozpouštějí umělé hmoty.
5. Skladování
Přístroj skladujte na místě s teplotou nižší než 40 °C a mimo dosah dětí.
POZNÁMKA
Skladování lithium-ionotových akumulátorů
Před uskladněním lithium-ionotových akumulátorů zkontrolujte, zda jsou plně nabité.
Dlouhodobější skladování (3 měsíce a déle) málo nabitých akumulátorů může způsobit snížení jejich výkonu, výrazně snížit dobu použití, případně může dojít ke ztrátě schopnosti akumulátoru držet zátěž.
Výrazně sníženou dobu použití však lze obnovit dvěma až pěti cykly opakovaného nabíjení a využití akumulátorů.
Pokud je doba využití akumulátoru extrémně krátká, nehledě na to, že jste jej opakovaně nabili a použili, zkontrolujte, zda není akumulátor nefunkční a zvažte pořízení nového akumulátoru.
UPOZORNĚNÍ
Při obsluze a údržbě elektrických zařízení musí být dodržovány bezpečnostní předpisy a normy platné v každé zemi, kde je výrobek používán.
Důležité upozornění týkající se akumulátoru pro elektrické akumulátorové nářadí společnosti HiKOKI
Používejte vždy jeden z námi určených originálních akumulátorů. Nemůžeme zaručit bezpečnost a výkonnost našeho elektrického akumulátorového nářadí, pokud jsou používány jiné, než námi určené akumulátory nebo pokud je akumulátor rozebrán a změněn (např. byl rozebrán a nahrazen článek akumulátoru nebo jiných vnitřních částí).
ZÁRUKA
Ručíme za to, že elektrické nářadí HiKOKI splňuje zákonné/místně platné předpisy. Tato záruka nezahrnuje závady nebo poškození vzniklé v důsledku nesprávného použití, hrubého zacházení nebo běžného opotřebení. V případě reklamace zašlete prosím elektrické nářadí v nerozebraném stavu společně se ZÁRUČNÍM LISTEM připojeným na konci těchto pokynů pro obsluhu do autorizovaného servisního střediska společnosti HiKOKI.
Měřené hodnoty byly určeny podle EN62841 a deklarovány ve shodě s ISO 4871.
Změřená vážená hladina akustického výkonu A: 95 dB(A).
Změřená vážená hladina akustického tlaku A: 84 dB(A).
Nejistota K: 5 dB (A).
Používejte chrániče sluchu.
Celkové hodnoty vibrací (vektorový součet triax) stanovené dle normy EN62841.
Řezání desek:
Hodnota vibračních emisí a_h,B=8,0~m/s^2
Nejistota K = 4,6 m/s²
Obrábění plátu kovu:
Hodnota vibračních emisí a_h , M = 5,2 m/s²
Nejistota K = 1,5 m/s²
Deklarovaná hodnota vibrací byla změřena v souladu se standardní metodou testování a může být použita pro porovnání jednoho nářadí s druhým.
Tuto deklarovanou hodnotu vibrací lze rovněž použít v předběžném hodnocení vystavení.
VAROVÁNÍ
○ Vibrační emise během vlastního používání elektrického nářadí se může od deklarované celkové hodnoty lišit v závislosti na způsobu jeho použití.
○ Stanovte bezpečnostní opatření k ochraně obsluhy založená na odhadu vystavení vlivům v daných podmínkách použití (v úvahu je třeba vzít všechny části pracovního cyklu, například doby, kdy je nářadí vypnuté i kdy běží naprázdno před spuštěním).
POZNÁMKA
Vlivem stále pokračujícího výzkumného a vývojového programu společnosti HiKOKI mohou zde uvedené parametry podléhat změnám bez předchozího upozornění.
Tabulka 3 Seznam vhodných břitů
| Materiál určený k obrábění | BřitKvalita materiálu | č. 1(super dlouhý) | č. 11 | č. 12 | č. 15 | č. 16 | č. 21 | č. 22 | č. 41 | č. 97 |
| Tloušťka materiálu (mm) |
| Řezivo | Obecné řezivo Pod | 135 10 - | 55 Pod 20 | 10 - 55 5 | 40 10 - 65 | | | | | |
| Překližka 5 - 30 Pod | 10 5 - 30 | 3 - 20 | | | | | | | |
| Železná deska | Deska z měkké oceli | | | | 3 - 6 Pod 3 2 - 5 | | | | | |
| Deska z nerezové oceli | | | | | | | | | 1,5 - 2,5 |
| Neželezný kov | Hliníková měď, mosaz | | | | 3 - 12 Pod 3 Pod 5 | | | | | |
| Hliníkový rám stahovacího okna | | | | Výška až do 25 | | | | | Výška až do 25 |
| Plasty | Fenol pryskyřice, melamin, pryskyřice atd. | | | | 5 - 20 Pod 6 | 5 - 15 | Pod 6 | | 5 - 15 | |
| Vinylchlorid, akrylová pryskyřice atd. | | 5 - 30 | Pod 10 | 5 - 20 | Pod 5 | 5 - 30 | 3 - 20 | | 5 - 15 |
| Pěnový polyetylén, pěnový polystyren | | 10 - 55 3 | - 25 5 - 25 | 3 - 25 10 | - 55 3 - 40 | | 5 - 25 | | |
| Celulóza | Karton, vlnitý papír | | 10 - 55 3 | - 25 | | | 10 - 55 3 - 40 | | | |
| Lisovaná deska | | | | 3 - 25 | Pod 6 3 | - 25 | | | |
| Dřevovláknitá deska | | | | | Pod 6 | | | | |
POZNÁMKA
Minimální poloměr břitů pro obrábění č. 1 (super dlouhý), č. 21, č. 22 a č. 41 je 100 mm.
1) Bezpečnost na pracovisku
2) Elektrická bezpečnost
3) Osobná bezpečnost
V rukách neškolených osób je elektrické náradie nebezpečné.
Slovenčina
g) Dodržujte všetky pokyny na nabíjanie a nenabíjajte akumulátor ani nástroj mimo rozsahu teplôt uvedeného v návode.
Tým sa zabezpečí zachovanie bezpečnosti elektrického náradia.
b) Nikdy neopravujte poškodené batérie.
- Nabíjačku nepoužívajte nepretržite.
Po dokončení jedného nabíjania nechajte nabíjačku približne 15 minút pred d'alším nabíjaním batérie.
Pred použitím elektrického náradia nabite batériu nasledovne.
1. Pripojte k zdroju napájania. (Obr. 2)
Po pripojení zástrčky nabíjačky k zásuvke začne blikat kontrolka načerveno (v 1-sekundových intervaloch).
UPOZÖRNENIE
Elektrický kábel nepoužívajte, ak je poškodený.
Nabíjačku na batérie ani batériu neumiestňujte pod sedadlo vodiča. Nabíjačku na batérie zabezpečte na mieste, aby ste predišli jej náhodnému pohybu, pretože by to mohlo viest k nehode.
2. Vložte batériu do nabíjačky. (Obr. 2)
Batériu pevne vložte do nabíjačky.
3. Nabíjanie
Pri vkladaní batérie do nabíjačky sa spustí nabíjanie a kontrolka bude nepretržite svietiť načerveno.
-
Odpojte napájací kábel nabíjačky zo zásuvky alebo zásuvky cigaretového zapal'ovača.
-
Nabíjačku pevne uchopte a vytiahnite batériu.
POZNÁMKA
Po použití nezabudnite z nabíjačky vybrať batériu a potom ju odložte.
UPOZÖRNENIE
Elektrické náradie skladujte na miestach s teplotou do 40 °C a mimo dosahu detí.
POZNÁMKA
Nameraná vážená úroveň hladiny akustického výkonu A: 95 dB (A).
Nameraná vážená úroveň hladiny akustického tlaku A: 84 dB (A).
Odchýlka K: 5 dB (A).
Používajte chrániče sluchu.
Odchýlka K = 4,6 m/s²
Rezanie plechu:
Hodnota vibračných emisií a_h , M = 5,2 ~m/s^2
Odchýlka K = 1,5 m/s²
| Rezanýmaterial | Kvalitamateriálu\List | č. 1(Vel'midlhý) | č. 11 | č. 12 | č. 15 | č. 16 | č. 21 | č. 22 | č. 41 | č. 97 |
| Hrúbka materiálu (mm) |
| Drevenádoska | Bežná doska Pod 1 | 35 10 - 55 | Pod 20 10 - 55 5 - 40 | 10 - 65 | | | | | | |
| Preglejka 5 - 30 Pod 10 5 - 30 | 3 - 20 | | | | | | | | |
| Ocel'ovádoska | Platňa z mákkejocele | | | | 3 - 6 Pod 3 2 - 5 | | | | | |
| Platňa znehrdzavejúcejocele | | | | | | | | | 1,5 - 2,5 |
| Neželeznýkov | Hliník, med',mosadz | | | | 3 - 12 Pod 3 Pod 5 | | | | | |
| Hliníkový pás | | | | Výška až25 | | | | | Výška až25 |
| Umeléhmoty | Fenolová živica,melamín, živica,atd'. | | | | 5 - 20 Pod 6 5 - 15 Pod 6 | | | | 5 - 15 | |
| Vinylchlorid,akrylátová živica,atd'. | | 5 - 30 Pod 10 5 - 20 Pod 5 5 - 30 3 - 20 | | | | | | 5 - 15 | |
| Penovýpolyetylén,polystyrén | | 10 - 55 3 - 25 5 - 25 3 - 25 10 - 55 3 - 40 | | | | | | 5 - 25 | |
| Celulóza | Lepenka, vlnitálepenka | | 10 - 55 3 - 25 10 - 55 3 - 40 | | | | | | | |
| Lisovaná doska | | | | 3 - 25 Pod 6 3 - 25 | | | | | |
| Drevovláknitádoska | | | | | Pod 6 | | | | |
POZNÁMKA
Modřická 205, 664 48 Moravany, Czech Republic
Tel: +420 547 422 660
Fax: +420 547 213 588
URL: http://www.hikoki-powertools.cz
