NÁVOD NA OBSLUHU CJ 18DSL HiKOKI

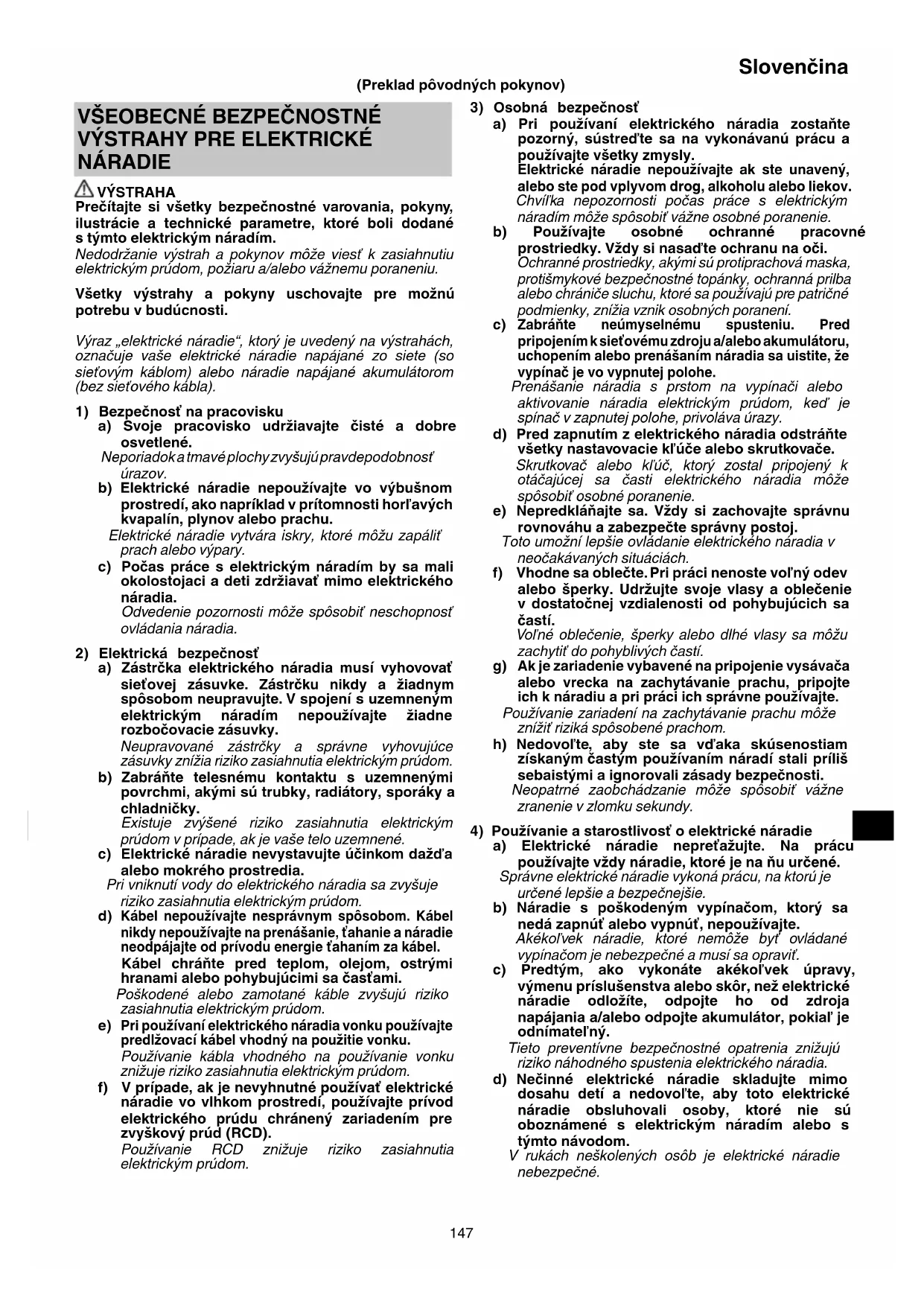

Prečítajte si všetky bezpečnostné varovania, pokyny, ilustrácie a technické parametre, ktoré boli dodané s týmto elektrickým náradím.
Nedodržanie výstrah a pokynov môže viest' k zasiahnutiu elektrickým prúdom, požiaru a/alebo vážnemu poraneniu.
Všetky výstrahy a pokyny uschovajte pre možnú potrebu v budúcnosti.
Výraz „elektrické náradie“, ktorý je uvedený na výstrahách, označuje vaše elektrické náradie napájané zo siete (so sieťovým káblom) alebo náradie napájané akumulátorom (bez sieťového kábla).
a) Švoje pracovisko udržiavajte čisté a dobre osvetlené.
Neporiadok a tmavé plochy zvyšujú pravdepodobnosť úrazov.
b) Elektrické náradie nepoužívajte vo výbušnom prostredí, ako napríklad v prítomnosti horľavých kvapalín, plynov alebo prachu.
Elektrické náradie vytvára iskry, ktoré môžu zapáliť prach alebo výpary.
c) Počas práce s elektrickým náradím by sa mali okolostojaci a deti zdržiavať mimo elektrického náradia.
Odvedenie pozornosti môže spôsobit' neschopnost' ovládania náradia.
a) Zástrčka elektrického náradia musí vyhovovať sieťovej zásuvke. Zástrčku nikdy a žiadnym spôsobom neupravujte. V spojení s uzemneným elektrickým náradím nepoužívajte žiadne rozbočovacie zásuvky.
Neupravované zástrčky a správne vyhovujúce zásuvky znížia riziko zasiahnutia elektrickým prúdom.
b) Zabráňte telesnému kontaktu s uzemnenými povrchmi, akými sú trubky, radiátory, sporáky a chladničky.
Existuje zvýšené riziko zasiahnutia elektrickým prúdom v prípade, ak je vaše telo uzemnené.
c) Elektrické náradie nevystavujte účinkom dažd'a alebo mokrého prostredia.
Pri vniknutí vody do elektrického náradia sa zvyšuje riziko zasiahnutia elektrickým prúdom.
d) Kábel nepoužívajte nesprávnym spôsobom. Kábel nikdy nepoužívajte na prenášanie, tahanie a náradie neodpájajte od prívodu energie tahaním za kábel. Kábel chráněte pred teplom, olejom, ostrými hranami alebo pohybujúcimi sa časťami.
Poškodené alebo zamotané káble zvyšujú riziko zasiahnutia elektrickým prúdom.
e) Pri používaní elektrického náradia vonku používajte predlžovací kábel vhodný na použitie vonku.
Používanie kábla vhodného na používanie vonku znižuje riziko zasiahnutia elektrickým prúdom.
f) V prípade, ak je nevyhnutné používať elektrické náradie vo vlhkom prostredí, používajte prívod elektrického prúdu chránený zariadením pre zvyškový prúd (RCD).
Používanie RCD znižuje riziko zasiahnutia elektrickým prúdom.
a) Pri používaní elektrického náradia zostante pozorný, sústred'te sa na vykonávanú prácu a používajte všetky zmysly.
Elektrické náradie nepoužívajte ak ste unavený, alebo ste pod vplyvom drog, alkoholu alebo liekov. Chvíl'ka nepozornosti počas práce s elektrickým náradím môže spôsobit vážne osobné poranenie.
b) Používajte osobné ochranné pracovné prostriedky. Vždy si nasad'te ochranu na oči.
Ochranné prostriedky, akými sú protiprachová maska, protišmykové bezpečnostné topánky, ochranná prilba alebo chrániče sluchu, ktoré sa používajú pre patričné podmienky, znížia vznik osobných poranení.
c) Zabráňte neúmyselnému spusteniu. Pred pripojením k sieťovému zdroju a/alebo akumulátoru, uchopením alebo prenášaním náradia sa uistite, že vypínač je vo vypnutej polohe.
Prenášanie náradia s prstom na vypínači alebo aktivovanie náradia elektrickým prúdom, ked' je spínač v zapnutej polohe, privoláva úrazy.
d) Pred zapnutím z elektrického náradia odstráňte všetky nastavovacie klúče alebo skrutkovače.
Skrutkovač alebo kl'úč, ktorý zostal pripojený k otáčajúcej sa časti elektrického náradia môže spôsobit osobné poranenie.
e) Nepredkláňajte sa. Vždy si zachovajte správnu rovnováhu a zabezpečte správny postoj.
Toto umožní lepšie ovládanie elektrického náradia v neočakávaných situáciách.
f) Vhodne sa oblečte. Pri práci nenoste vol'ný odev alebo šperky. Udržujte svoje vlasy a oblečenie v dostatočnej vzdialenosti od pohybujúcich sa častí.
Vol'né oblečenie, šperky alebo dlhé vlasy sa môžu zachytit do pohyblivých častí.
g) Ak je zariadenie vybavené na pripojenie vysávača alebo vrecka na zachytávanie prachu, pripojte ich k náradiu a pri práci ich správne používajte.
Používanie zariadení na zachytávanie prachu môže znížit' riziká spôsobené prachom.
h) Nedovol'te, aby ste sa vd'aka skúsenostiam získaným častým používaním náradí stali príliš sebaistými a ignorovali zásady bezpečnosti.
Neopatrné zaobchádzanie môže spôsobit' vážne zranenie v zlomku sekundy.
4) Používanie a starostlivost' o elektrické náradie
a) Elektrické náradie nepreťažujte. Na prácu používajte vždy náradie, ktoré je na ňu určené.
Správne elektrické náradie vykoná prácu, na ktorú je určené lepšie a bezpečnejšie.
b) Náradie s poškodeným vypínačom, ktorý sa nedá zapnút alebo vypnút, nepoužívajte.
Akékol'vek náradie, ktoré nemôže byt' ovládané vypínačom je nebezpečné a musí sa opravit'.
c) Predtým, ako vykonáte akékol'vek úpravy, výmenu príslušenstva alebo skôr, než elektrické náradie odložíte, odpojte ho od zdroja napájania a/alebo odpojte akumulátor, pokial' je odnímatel'ný.
Tieto preventívne bezpečnostné opatrenia znižujú riziko náhodného spustenia elektrického náradia.
d) Nečinné elektrické náradie skladujte mimo dosahu detí a nedovol'te, aby toto elektrické náradie obsluhovali osoby, ktoré nie sú oboznámené s elektrickým náradím alebo s týmto návodom.
e) Vykonávajte údržbu elektrického náradia a príslušenstva. Skontrolujte nesprávne centrovanie alebo zablokovanie pohyblivých častí, poškodenie častí, alebo akékol'vek iné okolnosti, ktoré by mohli ovplyvnit činnosť elektrického náradia. V prípade poškodenia musíte dat' elektrické náradie pred d'alším použitím opravit'.
Mnohé nehody sú spôsobené práve nesprávne udržiavaným elektrickým náradím.
f) Rezný nástroj udržiavajte ostrý a čistý.
Správne udržiavaný rezný nástroj s ostrými britmi je menej náchylný na zablokovanie a je l'ahšie ovládatel'ný.
g) Elektrické náradie, príslušenstvo, brity náradia atd'. používajte v súlade s týmito pokynmi a berte do úvahy pracovné podmienky a charakter vykonávanej práce.
Používanie elektrického náradia na iné, než určené činnosti môže viest' k vzniku nebezpečných situácií.
h) Rukoväte a uchopovacie povrchy uchovávajte v suchu, čistote a neznečistené olejmi a mazivom.
Klzké rukoväte a uchopovacie povrchy neumožňujú bezpečnú manipuláciu a ovládanie náradia v neočakávaných situáciách.
5) Starostlivost a používanie akumulátorového náradia
a) Nabíjajte len nabíjačkou, ktorú uvádza výrobca.
Nabíjačka, ktorá je vhodná pre jeden typ akumulátora, môže predstavovať riziko, ak sa použije na nabíjanie iného typu akumulátora.
b) Elektrické náradie používajte len so špecifi cky určeným typom akumulátorov.
Používanie iného typu akumulátora môže predstavovat' riziko poranenia a požiaru.
c) Ak sa akumulátor nepoužíva, chráně ho pred kontaktom s kovovými predmetmi, ako sú kancelárske spony, mince, klůče, klince, skrutky alebo iné malé kovové predmety, ktoré môžu spôsobit' vzájomné prepojenie koncoviek.
Vzájomné skratovanie koncoviek akumulátora môže mať za následok popáleniny alebo požiar.
d) Pri nesprávnych podmienkach používania môže dôjst k unikaniu kvapaliny z akumulátora. Vyhnite sa kontaktu s touto kvapalinou. V prípade náhodného kontaktu zasiahnuté miesto opláchnite vodou. Ak kvapalina zasiahne oči, opláchnite ich vodou a vyhl'adajte lekársku pomoc.
Kvapalina unikajúca z akumulátora môže spôsobit podráždenie alebo popáleniny.
e) Nepoužívajte akumulátor alebo nástroj, ktorý je poškodený alebo upravený.
Poškodené alebo modifi kované batérie môžu vykazovať nepredvídatelné správanie, ktoré má za následok požiar, explóziu alebo riziko zranenia.
f) Nevystavujte akumulátor ani nástroj ohňu alebo nadmernej teplote.
Vystavenie ohňu alebo teplote nad 130 °C môže spôsobit výbuch.
Nesprávne nabíjanie alebo nabíjanie pri teplotách mimo určeného rozsahu môže poškodit' batériu a zvýšit' riziko požiaru.
6) Servis
a) Servis na svojom elektrickom náradí nechajte vykonávať len kvalifikovaným personálom a pri použití jedine originálnych náhradných dielov.
Servis akumulátorov by mal vykonávať iba výrobca alebo autorizovaní poskytovatelia služieb.
Zabráňte prístupu detí a nezainteresovaných osôb. Ked' náradie nepouživate, mali by ste ho uložit' mimo dosahu detí a nezainteresovaných osôb.
BEZPEČNOSTNÉ VAROVANIA TÝKAJÚCE SA AKUMULÁTOROVEJ PRIAMOČIAREJ PÍLY
-
Pri vykonávaní činností, kedy by mohlo príslušenstvo na rezanie príst do kontaktu so skrytým vedením držte elektrické náradie za izolované úchopné povrchy. Príslušenstvo na rezanie, ktoré príde do kontaktu so "živým vedením" môže spôsobit "vodivost" nechránených kovových častí elektrického náradia s dôsledkom zasiahnutia obsluhy elektrickým prúdom.
-
Pri zaistenie a pripevnenie obrobku k stabilnej platforme použite svorky alebo iný praktický postup.
Držanie obrobku rukou alebo pridržiavanie telom je nestabilné a môže viest' k strate kontroly.
ĎALŠIE BEZPEČNOSTNÉ VAROVANIA
- Batériu vždy nabíjajte pri teplote 0 °C – 40 °C. Teplota nižšia ako 0 °C bude mať za následok nadmerné nabíjanie, ktoré je nebezpečné. Batériu nie je možné nabíjať pri teplote vyššej ako 40 °C.
Najvhodnejšou teplotou pre nabíjanie je teplota od 20 °C do 25 °C.
-
Nedovol'te, aby sa do otvoru na pripojenie nabíjateľnej batérie dostali akékol'vek cudzie telesá.
-
Nabíjatel'nú batériu a nabíjačku nikdy nerozoberajte.
-
Nabíjatel'nú batériu nikdy neskratujte. Skratovanie batérie bude viest k vel'kému elektrickému prúdu a prehriatiu. Následkom bude spálenie alebo poškodenie batérie.
-
Batériu nehádžte do ohňa. Ak batéria horí, môže explodovať.
-
Do ventilačných otvorov na nabíjačke nevkladajte žiadne predmety. Ak do ventilačných otvorov vložíte kovové predmety alebo horľavé materiály, bude to viest' k nebezpečenstvu poranenia elektrickým prúdom alebo sa poškodí nabíjačka.
-
Ak je životnosť d'alšieho nabíjania príliš krátke na praktické použitie, odneste batériu do predajne, v ktorej ste ju zakúpili. Vyčerpanú batériu nelikvidujte.
-
Ak sa používa toto náradie nepretržité pri malých otáčkach, na motor je vyvinutá vel'ká záťaž, čo môže mať za následok zadretie motora. Elektrické náradie používajte vždy tak, aby sa list píly počas prevádzky nezachytil do materiálu. Vždy nastavte rýchlost listu tak, aby sa dosiahlo hladkého rezania.
-
Obrobok riadne upevnite. Obrobok, ktorý je zasvorkovaný pomocou upínacieho zariadenia alebo zveráka je pevnejší ako obrobok, ktorý držíte v ruke.
-
Príprava a kontrola pracovného prostredia. Skontrolujte, či pracovisko splňa všetky podmienky, ktoré sú uvedené v bezpečnostných opatreniach.
-
Skontrolujte, či je batéria nainštalované pevne. Ak je uvoľnená, mohla by vypadnúť a spôsobit' nehodu.
-
Prašnost počas prevádzky
Prach vznikajúci počas bežnej prevádzky môže ovplyvnit zdravie obsluhy. Odporúča sa aplikovať niektoré z nasledujúcich opatrení.
a) Používajte ochrannú masku
b) Používajte externé zariadenie na zachytávanie prachu
Ak používate externé zariadenie na zachytávanie prachu, pripojte adaptér k hadici z externého zariadenia na zachytávanie prachu.
- Výmena listov
○ Uístite sa, že ste pri výmene listov dali vypínač do polohy OFF (VYP.) a odpojili batériu z krytu.
○ Neotvárajte páku, ked' sa plunžer pohybuje. (Obr. 3)
○ Upevnite spol'ahlivým spôsobom prečnievajúce výstupky listu vloženého do držiaka listu. (Obr. 3)
O Úpevníte list umiestnený v drážke kladky. (Obr. 3)
- Vždy sa uistite, že ste zatlačili tlačidlo uzamknutia do zaistenej polohy, ked' sa náradie nepoužíva.
- Nepozerajte sa priamo do svetla LED kontrolky. Neustále a priame vystavovanie sa svetlu LED kontrolky môže poškodit zrak.
- Ak používate chránič proti úlomkom pri rezaní drevených materiálov, znížite tým štiepanie rezaného povrchu.
Umiestnite chránič proti úlomkom do priestoru n základni a úplne ho zasuňte.
- Použite ochranný kryt
O Ochranný kryt zabraňuje odlietavaniu úlomkov a zlepšuje efektívnosť zberača prachu.
○ Existuje možnosť, že ochranný kryt je pri rezaní kovov matný.
- Použite podkladovú dosku (predáva sa samostatne)
○ Ak sa použije podkladová doska vyrobená z ocele, tým sa redukuje opotrebovanie základovej dosky z hliníka, hlavne pri rezaní kovov. Pripevnite podkladovú dosku k spodnému povrchu základne za pomoci 4 priložených skrutiek.
○ Ak sa použije podkladová doska vyrobená z plastu, tým sa zredukuje poškriabanie rezaného povrchu. Pripevnite podkladovú dosku k spodnému povrchu základne za pomoci 4 priložených skrutiek.
- Aby sa zabrániło posunutiu listu, poškodeniu alebo nadmernému opotrebovaniu plunžera, zabezpečte, aby bola plocha základnej dosky pri rezaní priložená k rezanému materiálu.
- Pri nízkych otáčkach nerežte drevený materiál s hrúbkou väčšou než 10 mm alebo kov s hrúbkou väčšou ako 1 mm.
- Aby sa zabezpečilo presné rezanie pri použití vedenia, vždy nastavte polohu pre obežné rezanie na „0“.
- Pri rezani malého kruhového oblúka znížte posuvnú rýchlost nástroja. Ked má náradie príliš rýchly posuv, môže dôjsť k zlomeniu listu.
- List musí byť pri kruhovom rezaní približne v kolmej pozícii k spodnej ploche základnej dosky.
- Pri rezaní kovových materiálov použite vhodné kvapaliny na rezanie (olej na vreteno, mydlovú vodu atd.), aby sa životnosť čepele predlžila.
- Šikmé rezanie nemožno vykonávať pri použití zachytávača prachu.
- Pripojenie na čistič (predávané samostatne)
Vďaka pripojeniu na čistič cez zberač prachu a adaptér
(predávaný samostatne) je možné väčšinu prachových
častíc zozbierať.
UPOZORNENIE OHL'ADNE LÍTIOVO-IÓNOVÝCH BATÉRIÍ
Kvôli predlženiu životnosti je lítiovo-iónová batéria vybavená ochrannou funkciou, ktorá preruší výkon.
V nižšie uvedených prípadoch 1 až 3 sa motor počas používania výrobku zastaví dokonca aj vtedy, ked potiahnete vypínač. Nejde o chybu, je to výsledok ochrannej funkcie.
- Motor sa zastaví, ked' sa vybije batéria.
V takomto prípade ju okamžite nabite.
-
Motor sa môže zastaviť v prípade preťaženia náradia. V takomto prípade uvoľnite vypínač náradia a odstráňte príčinu preťaženia. Následne ho budete môť opäť použiť.
-
Batériový pohon sa môže zastaviť, ak pri preťažení dôjde k prehrievaniu batérie.
V takomto prípade prestaňte batériu používať a nechajte ju vychladnúť. Následne ho budete môčť opäť použiť.
Okrem toho, berte na zretel nasledujúce výstrahy a upozornenia.
VÝSTRAHA
Aby ste zabránili vytekaniu kvapaliny z batérie, generovaniu tepla, unikaniu dymu, výbuchu a vznieteniu, dodržiavajte nasledujúce bezpečnostné opatrenia.
- Nedovol'te, aby sa na batérii zachytávali kovové piliny a prach.
○ Nedovoľte, aby počas práce padali na batériu kovové piliny a prach.
○ Uistíte sa, že sa na batérii nenazbierali kovové piliny a prach, ktoré padajú na elektrické náradie počas práce.
○ Nepoužívanú batériu neskladujte na mieste s výskytom kovových pilín a prachu.
○ Pred uskladnením z batérie odstráňte kovové piliny a prach, ktoré sa mohli na nej zachytiť a neskladujte ju spolu s kovovými súčasťami (skrutky, klince, apod.).
- Batériu neprepichujte ostrými predmetmi, ako sú napríklad kince, neudierajte po nej kladivom, nestúpajte na ñu, nehádžte ju, ani ju nevystavujte silným fyzickým nárazom.
- Očividne poškodenú alebo zdeformovanú batériu nepoužívajte.
- Batériu nepoužívajte s opačnou polaritou.
- Nepripájajte priamo k elektrickéj zásuvke ani k zásuvke zapal'ovača vo vozidle.
- Batériu nepoužívajte na iné, ako stanovené účely.
- Ak sa batéria nenabije ani po uplynutí zadanej doby na nabíjanie, okamžite prestaňte s d'alším nabíjaním.
- Batériu nevystavujte účinkom vysokých teplôt ani vel'kého tlaku, ani ju nevkladajte do mikrovlnnej rúry, sušičky alebo vysokotlakovej nádoby.
- Ked' dôjde k unikaniu tekutiny, alebo ak zacítite odporný zápach, batériu okamžite odneste mimo ohňa.
- Batériu nepoužívajte na miestach, kde dochádza ku generovaniu silnej statickej elektriny.
- Ak počas používania, nabíjania alebo skladovania dochádza k unikaniu tekutiny z batérie, ak zacítite odporný zápach, alebo ak dochádza ku generovaniu tepla, zmene farby, deformáciám alebo k čomukol'vek neštandardnému, batériu okamžite vyberte z náradia alebo z nabíjačky a prestaňte ju používať.
- Batériu neponárajte ani nedovol'te, aby sa do nej dostali akékol'vek kvapaliny. Vniknutie vodivej kvapaliny, ako je napríklad voda, môže spôsobit' poškodenie, ktoré môže spôsobit' požiar alebo výbuch. Batériu skladujte na chladnom, suchom mieste, mimo výbušných a horľavých predmetov. Musíte sa vyhnút prostrediam s korozivnymi plynmi.
Slovenčina
UPOZORNENIE
- Ak sa tekutina unikajúca z batérie dostane do očí, oči si nešúchajte a dôkladne si ich vypláchnite čerstvou čistou vodou, ako je pitná voda z vodovodu a okamžite vyhl'adajte lekársku pomoc.
Ak nevyhl'adáte ošetrenie, tekutina môže spôsobit problémy zraku.
- Ák sa tekutina dostane na kožu alebo odev, okamžite ich dôkladne umyte alebo očistite čistou vodou, ako je pitná voda z vodovodu.
Existuje možnosť, že môže dôjst k podráždeniu pokožky.
- Ak pri prvotnom používaní akumulátora zistíte výskyt hrdze, odporný zápach, prehrievanie, stratu farby, deformácie a/alebo iné nezrovnalosti, batériu nepoužívajte a vráťte ju predajcovi alebo dodávatel'ovi.
VÝSTRAHA
Ak sa do svorky lítiovo-iónovej batérie dostane vodivé cudzie teleso, batéria môže zoskratovať a spôsobit požiar. Pri uskladňovaní lítiovo-iónovej batérie určite dodržiavajte nasledovné pravidlá.
○ Do skladovacej skrinky nevkladajte vodivé odrezky, klince ani drôty, ako je napríklad ocel'ový drôt a medený drôt.
○ Aby ste predišli zoskratovaniu, vložte batériu do nástroja alebo pri uskladnení pevne založte kryt batérie, až kým nevidíte ventilátor.
SYMBOLY
VÝSTRAHA
Nižšie sú zobrazené symboly, ktoré sa v prípade strojného zariadenia používajú. Pred použitím náradia sa oboznámte s významom týchto symbolov.
 | CJ18DSL:Akumulátorová priamočiara píla |
 | Aby sa znížilo riziko zranenia, musí si užívateľ prečítať návod na obsluhu. |
 | Iba pre krajiny EÚElektrické náradie nelikvidujte spolu s domácim odpadom!Aby ste dodržali ustanovenia európskej smernice 2012/19/EÚ o odpadových elektrických a elektronických zariadeniach a jej implementáciu v zmysle národnej legislativy, je potrebné elektrické náradie po uplynutí jeho doby životnosti separovať a doručit’ na environmentálne prijatel’né miesto recyklovania. |
| V Menovité napätie |
| n_0 | Voľnobežné otáčky |
 | Drevo |
 | Kov |
 | Zapnutie |
 | Vypnutie |
 | Odpojte akumulátor |
 | Spínač zamknutý |
 | Spínač odomknutý |
 | Kapacita batérie |
 | Spínač kontrolky zostávajúcej kapacity batérie |
 | Zostávajúca kapacita batérie je takmer nulová. Čo najskôr dobite batériu |
 | Zostávajúca kapacita batérie je polovičná |
 | Zostávajúca kapacita batérie je dostatočná |
 | Zakázaná činnosť |
ŠTANDARDNÉ PRÍSLUŠENSTVO
Okrem hlavnej jednotky (1 jednotka) obsahuje balenie príslušenstvo, ktoré je uvedené na strane 180.
Štandardné príslušenstvo podlieha zmenám bez predchádzajúceho oznámenia.
POUŽITIE
○ Rezanie rôznych typov dreva a rezanie otvorov
○ Rezanie dosiek z mäkkej ocele, hliníka a medi
○ Rezanie syntetických živíc, ako je fenolová živica a vinylchlorid
○ Rezanie tenkých a mäkkých konštrukčných materiálov
○ Rezanie dosiek z nehrdzavejúcej ocele (s listom č. 97)
TECHNICKÉ PARAMETRE
| Model | CJ18DSL |
| Napätie | 18 V |
| Max. híbka rezu | Drevo 135 mmMäkká ocel' 10 mm |
| Vol'nobežné otáčky | 0 — 2400 min ^-1 |
| Zdvih | 26 mm |
| Min. polomer rezu | 25 mm |
| Hmotnost' * | 2,5 — 2,8 kg |
* V súlade s postupom EPTA 01/2014.
V závislosti od pripojenej batérie. Najtažšia váha sa meria pomocou BSL36B18.
POZNÁMKA
Vzhľadom na pokračujúci program výskumu a vývoja v spoločnosti HiKOKI si vyhradzujeme právo zmien tu uvedených technických parametrov bez predchádzajúceho upozornenia.
NABÍJANIE
Okamžite ho dajte opraviť.
Pri nabíjaní batérie z 12 V DC napájania vo vozidle (UC18YML2)
○ Zabezpečte nabíjačku vo vozidle napevno.
Nabíjačku na batérie pripevnite na mieste pomocou remeňa, ktorý vám bol dodaný s nabíjačkou, aby ste predišli jej neúmyselnému pohybu. (Pozrite obr. 18)
UPOZORNENIE
Ak sa zástrčka uvoľní a vypadne zo zásuvky zapal’ovača, opravte zásuvku. Ked’že zásuvka môže mať poruchu, odporúčame vám, aby ste kontaktovali miestneho predajcu vozidiel. Ak budete používať zásuvku aj nad’alej, môže to viest’ k nehode z dôvodu prehriatia.
Po úplnom nabití batérie začne kontrolka blikať na červeno. (V 1-sekundových intervaloch) (Pozrite si Tabul'ku 1)
● Svetlo kontrolky
Významy svetla kontrolky sú uvedené v Tabul'ke 1, a to podl'a stavu nabíjačky alebo nabíjatel'nej batérie.
Tabul'ka 1
| Významy svetla kontrolky |
| Kontrolka svieti alebo bliká. | Pred nabíjaním | Bliká (načerveno) | Svieti na 0,5 sekundy. Nesvieti na 0,5 sekundy. (zhasne raz za 0,5 sekundy) | |
| Počas nabíjania | Svieti (načerveno) | Svieti neprerušovanie |
| Nabíjanie je dokončené | Bliká (načerveno) | Svieti na 0,5 sekundy. Nesvieti na 0,5 sekundy. (zhasne raz za 0,5 sekundy) |
| Nabíjanie nie je možné | Mihoce sa (načerveno) | Svieti na 0,1 sekundy. Nesvieti na 0,1 sekundy. (zhasne raz za 0,1 sekundy) | Porucha batérie alebo nabíjačky |
| Prehrievanie v pohotovostnom režime | Svieti (nazeleno) (UC18YML2) | Svieti neprerušovanie | Batéria sa prehrieva. Nedá sa nabit. (Nabíjanie sa začne po vychladnutí batérie) |
| Bliká (načerveno) (UC18YFSL) | Svieti na 1 sekundu. Nesvieti na 0,5 sekundy. (zhasne raz za 0,5 sekundy) |
| Nabíjanie so zdrojom napájania vo vozidle nie je možné (UC18YML2) | Bliká (nazeleno) | Svieti na 0,5 sekundy. Nesvieti na 0,5 sekundy. (zhasne raz za 0,5 sekundy) | Porucha batérie alebo nabíjačky |
POZNÁMKA: Počas pohotovostného režimu na chladenie batérie chladí model UC18YML2 / UC18YFSL prehriatu batériu pomocou chladiaceho ventilátora.
(Ventilátor však nefunguje pri nabíjaní batérie pomocou 12 V DC zdroja napájania vo vozidle.)
- Záležitosti týkajúce sa teplôt a doby nabíjania batérie.
Teploty a doba nabíjania budú také, ako je uvedené v Tabul'ke 2.
Tabul'ka 2
| Nabíjačka Batéria | UC18YFSL | UC18YML2 (AC/DC)*1 |
| Nabíjacie napätie V 14,4 V – 18 V | | |
| Hmotnosť kg 0,5 0,7 | | | |
| Teploty, pri ktorých možno batériu nabíjať | 0 °C – 50 °C |
| Doba nabíjania pre kapacitu batérie pribl. (pri 20 °C) | | |
| 1,3 Ah | min. | 20 | 20 / 50 |
| 1,5 Ah | min. | 22 | 22 / 60 |
| 2,0 Ah | min. | 30 | 30 / 80 |
| 2,5 Ah | min. | 35 | 35 / 100 |
| 3,0 Ah | min. | 45 | 45 / 120 |
| 4,0 Ah | min. | 60 | 60 / 160 |
| 5,0 Ah | min. | 75 | 75 / 200 |
| Počet článkov batérie | 4 – 10 |
Doba nabíjania sa môže odlišovať, záleží od okolitej teploty a napätia zdroja napájania.
Hlavne používanie 12 V DC zdroja napájania vo vozidle môže vyžadovať dlhšiu dobu nabíjania pri vysokých teplotách.
UPOZORNENIE
Pri nepretržitom používaní nabíjačky na batérie sa nabíjačka na batérie zohreje, čo môže predstavovať príčinu porůch. Po dokončení nabíjania počkajte pred d'alším nabíjaním 15 minút.
○ Ak je batéria nabíjaná, keď je horúca z dôvodu, že bola dlho na mieste, ktoré bolo vystavené priamemu slnečnému žiareniu alebo z dôvodu, že bola jednoducho používaná, kontrolka nabíjačky sa rozsvieti na zeleno alebo sa rozsvieti na 1 sekundu a na 0,5 sekundy zhasne (na 0,5 sekundy sa vypne). V takom prípade nechajte batériu najskôr vychladnúť a až potom ju začnite nabíjať.
○ Ked' kontrolka bliká načerveno (v 0,2 sekundových intervaloch), skontrolujte, či sa v konektore batérie na nabíjačke nenachádzajú cudzie predmety. Ak sa tam nachádzajú, odstráňte ich. Ak nenájdete žiadne cudzie predmety, pravdepodobne došlo k poruche batérie alebo nabíjačky. Odneste ich do autorizovaného servisného strediska.
○ Kedže vstavaný mikropočítač zistí vybratie batérie nabíjanej pomocou nabíjačky až približne po 3 sekundách, počkajte aspoň 3 sekundy, kým batériu znova vložíte a budete pokračovať v nabíjaní. Ak batériu znova vložíte do 3 sekúnd, nemusí sa správne nabiť.
○ Ak kontrolka neustále bliká nazeleno (každej 0,2 sekundy), skontrolujte napätie zdroja napájania vo vozidle. (UC18YML2)
Ak je napätie 12 V alebo menej, oznamuje, že akumulátor vozidla bol oslabený a nedá sa nabíjať.
○ Ak kontrolka nebliká načerveno (každú sekundu), ani ked' je zástrčka napájacieho kábla alebo zapal'ovača pripojená k napájaniu, oznamuje, že môže byť aktivovaný ochranný obvod nabíjačky.
Odpojte kábel alebo zástrčku od napájania a opätovne pripojte po približne 30 sekundách. Ak toto nie je príčina a kontrolka bude blikať načerveno (každú sekundu), odneste prosím nabíjačku do autorizovaného servisného strediska spoločnosti HiKOKI.
MONTÁŽ A OBSLUHA
| Činnosť Obrázok Strana | | |
| Vyberanie vkladanie batérie 1 | | 181 |
| Nabíjanie 2 | | 181 |
| Výmena listov 3 | | 181 |
| Prevádzka spínača4 | | 181 |
| Indikátor zostávajúcej kapacity batérie | 5 | 181 |
| Nastavenie obežnej prevádzky | 6 | 181 |
| Ochranný kryt proti trieskam | 7 | 182 |
| Montáž a demontáž ochranného krytu | 8 | 182 |
| Uloženie kl'úča na šesthranné matice | 9 | 182 |
| Montáž vedenia (predávané samostatne) a priamočiare rezanie | 10 | 182 |
| Montáž vedenia (predávané samostatne) a rezanie do kruhu alebo kruhového oblúka | 11 | 182 |
| Rezanie kovových materiálov | 12 | 182 |
| Šikmé rezanie | 13 | 183 |
| Rezanie otvorov | 14 | 183 |
| Informácie týkajúce sa rezania dosiek z nehrdzavejúcej ocele | 15 | 183 |
| Pripojenie čističa | 16 | 183 |
| Podkladová doska | 17 | 183 |
| Výber príslušenstva | — | 184 |
VOL'BA LISTOV
Aby sa zaistila maximálna prevádzková účinnosť a výsledky, je veľmi dôležité si zvoliť zodpovedajúci list, ktorý je najvhodnejší pre daný typ a hrúbku materiálu určeného na rezanie. Číslo listu je vyryté v blízkosti miesta upevnenia každého listu. Zvol’te vhodné listy podľa tabuľky 3.
ÚDRŽBA A KONTROLA
UPOZORNENIE
Pred akoukol'vek kontrolou a údržbou vyberte akumulátor.
1. Kontrola listu
Čalšie používanie tupého alebo poškodeného listu môže mať za následok zníženie účinnosti rezania a preťaženie motora. Akonáhle spozorujete nadmerné opotrebovanie listu, vymeňte ho za nový.
2. Kontrola montážnych skrutiek
Všetky montážne skrutky pravidelne kontrolujte a uistite sa, že sú riadne dotiahnuté. Ak je ktorákol'vek skrutka uvoľnená, okamžite ju dotiahnite. Nedodržanie tohto pokynu môže viest k vážnemu nebezpečenstvu.
3. Údržba motora
Vinutie motora je jasným „srdcom“ elektrického nástroja. Vykonávajte dôkladnú kontrolu vinutia, či nie je poškodené a/alebo zvlhnuté od oleja alebo vody.
Ak sa elektrické náradie znečistí, utrite ho mäkkou, suchou tkaninou alebo tkaninou navlhčenou v mydlovej vode. Nepoužívajte chlórové rozpúšťadlá, benzín ani riedidlá na farby, pretože rozpúšťajú plasty.
Slovenčina
5. Skladovanie
Skladovanie lítiovo-iónových batérií
Pred skladovaním lítiovo-iónových batérií sa presvedčite, že sú úplne nabité.
Dlhodobé skladovanie (3 mesiace alebo viac) batérií s nízkou úrovňou nabitia môže viest' k zhoršeniu výkonu, viditel'nému skráteniu času používania batérií alebo k stavu, že sa batérie rýchlo vybijú.
Viditel'ne skrátený čas používania batérií však možno predlížit pomocou dvoch až piatich cyklov nabitia a používania batérií až do ich vybitia.
Ak sa čas používania batérie extrémne skráti na opakovanému nabíjaniu a používaniu, považujte batérie za úplne vybité a zakúpte nové batérie.
UPOZORNENIE
V rámci prevádzkovania alebo údržby elektrického náradia je nutné dodržiavať bezpečnostné nariadenia a normy platné v patričnej krajine.
Dôležité upozornenie ohľadne batérií pre elektrické akumulátorové náradie značky HiKOKI
Vždy používajte jednu nami navrhnutú originálnu batériu. Ak budete používať batérie, ktoré sú iné, ako batérie navrhnuté našou spoločnosťou, alebo ak dôjde k rozobratiu alebo úprave batérie (ako je rozobratie a výmena článkov alebo iných interných dielov), nemôžeme vám zaručiť bezpečnosť a výkon nášho akumulátorového náradia.
ZÁRUKA
Garantujeme, že elektrické náradie značky HiKOKI vyhovuje zákonným/národným nariadeniam. Táto záruka sa nevzťahuje na poruchy alebo poškodenia, ktoré sú spôsobené nesprávnym používaním, zlým zaobchádzaním alebo štandardným opotrebovaním a odrením. V prípade reklamácie doručte elektrické náradie v nerozobratom stave spolu so ZÁRUČNÝM LISTOM, ktorý nájdete na konci tohto návodu na obsluhu, do autorizovaného servisného strediska spoločnosti HiKOKI.
Informácie ohľadne vzduchom prenášaného hluku a vibrácií
Namerané hodnoty boli stanovené podl'a normy EN62841 a deklarované podl'a ISO 4871.
Vysledné celkové hodnoty pre vibrácie (suma pre trojosový vektor) stanovené podľa EN62841.
Rezanie dosiek:
Hodnota vibračných emisií a_h , B=8,0 m/s^2
Deklarovaná hodnota vibrácií bola nameraná v súlade so štandardnou skúšobnou metódou a môže sa použit na porovnávanie jedného náradia s druhým.
Môže sa taktiež použit na predbežné posúdenie expozície.
VÝSTRAHA
○ Hodnota emisie vibrácií počas skutočného používania elektrického náradia sa môže odlišovať od deklarovanej celkovej hodnoty, a to na základe spôsobu, akým sa náradie používa.
○ Vyznačte bezpečnostné opatrenia s ciel'om chránit obsluhu, ktoré sa zakladajú na odhade expozície v rámci skutočných podmienok používania (berúc do úvahy všetky súčasti prevádzkového cyklu, ako sú doby vypnutia náradia a doby vol'nobehu náradia, ktoré sú doplnkom doby spustenia náradia).
POZNÁMKA
Vzhľadom na pokračujúci program výskumu a vývoja v spoločnosti HiKOKI si vyhradzujeme právo zmien tu uvedených technických parametrov bez predchádzajúceho upozornenia.
Tabul'ka 3 Zoznam vhodných listov
Minimálny rezný polomer listov č. 1 (Veľmi dlhý), č. 21, č. 22 a č. 41 je 100 mm.
