MANUAL DE UTILIZARE CJ 18DSL HiKOKI

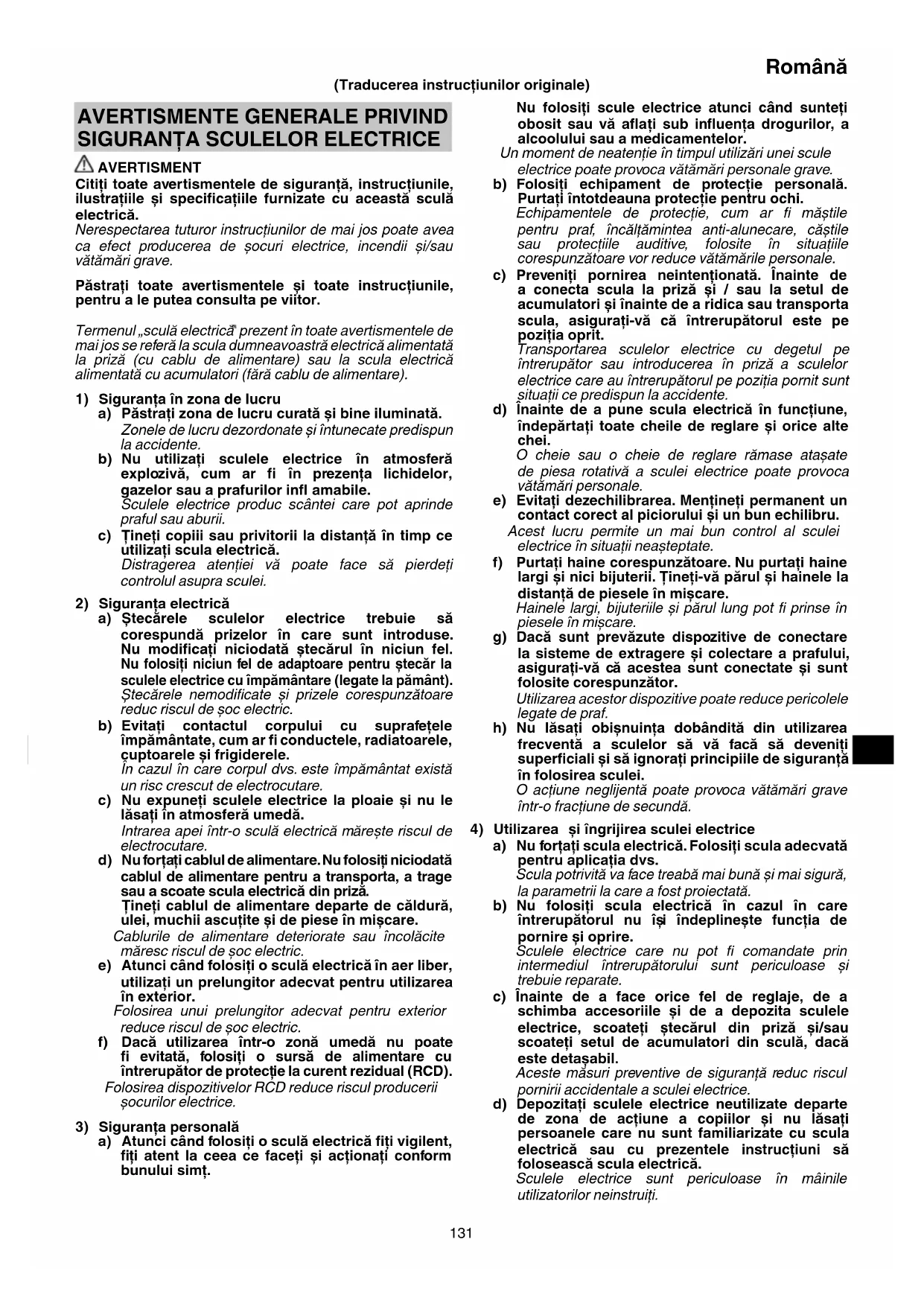

Citiți toate avertismentele de siguranță, instrucțiunile, ilustrațiile și specificațiile furnizate cu această sculă electrică.
Nerespectarea tuturor instrucțiunilor de mai jos poate avea ca efect producerea de șocuri electrice, încendii și/sau vătămări grave.
Păstrați toate avertismentele și toate instrucțiunile, pentru a le putea consulta pe viitor.
Termenul „sculă electrică” prezent în toate avertismentele de mai jos se referă la scula dumneavoastră electrică alimentată la priză (cu cablu de alimentare) sau la scula electrică alimentată cu acumulatori (fără cablu de alimentare).
1) Siguranța în zona de lucru
a) Păstrați zona de lucru curată și bine iluminată.
Zonele de lucru dezordonate și întunecate predispun la accidente.
b) Nu utilizați sculele electrice în atmosferă explozivă, cum ar fi în prezența lichidelor, gazelor sau a prafurilor infl amabile.
Sculele electrice produc scântei care pot aprinde praful sau aburii.
c) Tineți copiii sau privitorii la distanță în timp ce utilizati scula electrică.
Distragerea atenției vă poate face să pierdeți controlul asupra sculei.
2) Siguranța electrică
a) Ștecărele sculelor electrice trebuie să corespundă prizelor în care sunt introduse. Nu modificați niciodată ștecărul în niciun fel. Nu folosiți niciun fel de adaptoare pentru ștecăr la sculele electrice cu împământare (legate la pământ). Ștecărele nemodificate și prizele corespunzătoare reduc riscul de șoc electric.
b) Evitați contactul corpului cu suprafețele împământate, cum ar fi conductele, radiatoarele, șuptoarele și frigiderele.
În cazul în care corpul dvs. este împământat există un risc crescut de electrocutare.
c) Nu expuneți sculele electrice la ploaie și nu le lăsați în atmosferă umedă.
Intrarea apei într-o sculă electrică mărește riscul de electrocutare.
d) Nu forțați cablul de alimentare. Nu folosii niciodată cablul de alimentare pentru a transporta, a trage sau a scoate scula electrică din priză.
Țineți cablul de alimentare departe de căldură, ulei, muchii ascuțite și de piese în mișcare.
Cablurile de alimentare deteriorate sau încolăcite măresc riscul de șoc electric.
e) Atunci când folosiți o sculă electrică în aer liber, utilizați un prelungitor adecvat pentru utilizarea în exterior.
Folosirea unui prelungitor adecvat pentru exterior reduce riscul de soc electric.
f) Dacă utilizarea într-o zonă umedă nu poate fi evitată, folosiți o sursă de alimentare cu întrerupător de protectie la curent rezidual (RCD).
Folosirea dispozitivelor RCD reduce riscul producerii șocurilor electrice.
3) Siguranța personală
a) Atunci când folosiți o sculă electrică fiți vigilant, fiți atent la ceea ce faceți și acționați conform bunului simț.
Nu folositi scule electrice atunci când sunteti obosit sau vă aflați sub influența drogurilor, a alcoolului sau a medicamentelor.
Un moment de neatenție în timpul utilizări unei scule electrice poate provoca vătămări personale grave.
b) Folositi echipament de protectie personală. Purtati întotdeauna protectie pentru ochi.
Echipamentele de protecție, cum ar fi măștile pentru praf, încălțămintea anti-alunecare, căștile sau protecțiile auditive, folosite în situațiile corespunzătoare vor reduce vătămările personale.
c) Preveniți pornirea neintentionată. Înainte de a conecta scula la priză și / sau la setul de acumulatori și înainte de a ridica sau transporta scula, asigurați-vă că întrerupătorul este pe pozitia oprit.
Transportarea sculelor electrice cu degetul pe întrerupător sau introducerea în priză a sculelor electrice care au întrerupătorul pe poziția pornit sunt situații ce predispun la accidente.
d) Înainte de a pune scula electrică în funcțiune, îndepărtați toate cheile de reglare și orice alte chei.
O cheie sau o cheie de reglare rămase atașate de piesa rotativă a sculei electrice poate provoca vătămări personale.
e) Evitați dezechilibrarea. Mențineți permanent un contact corect al piciorului și un bun echilibru.
Acest lucru permite un mai bun control al sculei electrice în situații neașteptate.
f) Purtati haine corespunzătoare. Nu purtați haine largi și nici bijuterii. Tineți-vă părul și hainele la distanță de piesele în mișcare.
Hainelé largi, bijuteriile și părul lung pot fi prinse în piesele în mișcare.
g) Dacă sunt prevăzute dispositive de conectare la sisteme de extragere și colectare a prafului, asigurați-vă că acestea sunt conectate și sunt folosite corespunzător.
Utilizarea acestor dispositive poate reduce pericolele legate de praf.
h) Nú lăsați obișnuinta dobândită din utilizarea frecventă a sculelor să vă facă să deveniți superficiali și să ignorați principiile de siguranță în folosirea sculei.
O actiune neglijentă poate provoca vătămări grave într-o fractiune de secundă.
4) Utilizarea și îngrijirea sculei electrice
a) Nu forțați scula electrică. Folosiți scula adecvată pentru aplicatia dvs.
Ścula potrivită va face treabă mai bună și mai sigură, la parametrii la care a fost proiectată.
b) Nu folosiți scula electrică în cazul în care întrerupătorul nu își îndeplinește funcția de pornire și oprire.
Sculele electrice care nu pot fi comandate prin intermediul întrerupătorului sunt periculoase și trebuie reparate.
c) Înainte de a face orice fel de reglaje, de a schimba accesoriiile și de a depozita sculele electrice, scoateți ștecărul din priză și/sau scoateți setul de acumulatori din sculă, dacă este detaşabil.
Aceste măsuri preventive de siguranță reduc riscul pornirii accidentale a sculei electrice.
d) Depozitați sculele electrice neutilizate departe de zona de acțiune a copiilor și nu lăsați persoanele care nu sunt familiarizate cu scula electrică sau cu prezentele instrucțiuni să folosească scula electrică.
Sculele electrice sunt periculoase în măinile utilizatorilor neinstruiti.
Română
e) Întrețineți sculele electrice și accesoriiile. Verificați alinierea și prinderea pieselor mobile, ruperea pieselor precum și orice alte aspecte care ar putea să influențeze funcționarea sculelor electrice. Dacă scula electrică este deteriorată, înainte de a o utiliza, duceți-o la reparat.
Multy accidente sunt provocate de scule electrice întreținute necorespunzător.
f) Păstrați elementele de tăiere curate și ascuțite. Elementele de tăiere bine întreținute și cu muchiile de tăiere bine ascuțite sunt mai ușor de controlat și este mai puțin probabil să se agațe.
g) Folosiți scula electrică, accesoriiile și vârfurile etc. în conformitate cu prezentele instrucțiuni, luând în considerare condițiile de lucru și operatiunile ce urmează a fi efectuate.
Folosirea sculei electrice pentru alte operaț iuni decât cele prevăzute poate avea ca efect apariția unor situații periculoase.
h) Mențineți mânerele și suprafețele de prindere uscate, curate și ferite de ulei și unsoare.
Mânerele și suprafețele de prindere alunecoase nu permit manipularea și controlul sculei în condiții de siguranță în situații neașteptate.
5) Utilizarea și întreținerea sculelor cu acumulatori
a) Încărcati numai cu încărcătorul indicat de producător.
Un încărcător adecvat unui anumit tip de pachet de accumulatori poate prezenta pericol de incendiu dacă este folosit pentru încărcarea altui tip de pachet de accumulatori.
b) Folositi sculele electrice exclusiv cu tipurile de pachete de accumulatori indicate.
Folosirea unui alt tip de pachet de accumulatori poate provoca vătămări sau incendii.
c) Atunci când setul de accumulatori nu este folosit, tineți-l departe de obiecte metalice cum ar fi agrafe de birou, monede, chei, cuie, şuruburi sau alte obiecte metalice mici care ar putea realiza conectarea terminalelor setului de accumulatori. Scurtcircuitarea terminalelor accumulatorilor poate provoca arsuri sau incendii.
d) În cazul exploatații abuzive, din acumulatori poate ieși lichid; evitați contactul cu acest lichid. În cazul unui contact accidental, spălați cu apă. În cazul contactului cu ochii, consultați un medic.
Lichidul care iese din accumulatori poate provoca iritații sau arsuri.
e) Nu utilizati un set de accumulatori sau o sculă care este deteriorat(ă) sau modificat(ă).
Este posibil ca accumulatorii deteriorați sau modificați să prezinte un comportament imprevizibil care poate duce la incendiu, explozie sau risc de vătămare.
f) Nu expuneți un set de accumulatori sau o sculă la foc sau la temperaturi excesive.
Expunerea la foc sau la temperaturi de peste 130 °C poate provoca explozie.
g) Respectați toate instrucțiunile de încărcare și nu încărcați setul de acumulatori sau scula în afara intervalului de temperatură specificat în instrucțiuni.
Încărcarea necorespunzătoare sau la temperaturi în afara intervalului specifi cat poate deteriora accumulatorul și poate crește riscul de incendiu.
6) Service
a) Scula electrică trebuie reparată de o persoană calificată, folosind numai piese de schimb identice.
Astfel se asigură menținerea siguranței sculei electrice.
b) Nu reparați niciodată seturile de accumulatori deteriorați.
Repararea seturilor de accumulatori ar trebui efectuată numai de producător sau de furnizori de service autorizați.
PRECAUTIE
Tineți copiii și persoanele infirme la distanță.
Atunci când nu este folosită, scula electrică trebuie depozitată departe de zona de acțiune a copiilor și a persoanelor infi rme.
AVERTISMENTE DE SIGURANTĂ PRIVIND FIERĂSTRĂUL PENDĂLAR CU ACUMULATOR
-
Tineți mașina electrică de suprafetele de prindere izolate, când efectuati o operație în care accesoriiul de tăiere poate intra în contact cu cabluri ascunse. Accesoriiul de tăiere care intră în contact cu un cablu sub tensiune poate pune sub tensiune piesele metalice expuse ale mașinii electrice și poate electrocuta operatorul.
-
Utilizați cleme sau altă metodă practică pentru a fixa și sprijini piesa de lucru pe o platformă stabilă.
Tinând piesa de lucru cu mâna sau sprijinind-o de corpul dumneavoastră, aceasta rămâne instabilă și poate duce la pierderea controlului.
AVERTISMENTE SUPLIMENTARE PRIVIND SIGURANTA
-
Încărcați întotdeauna accumulatorul la o temperatură cuprinsă între 0 °C – 40 °C. O temperatură mai mică de 0 °C va duce la supraîncărcare, acest lucru fiind periculos. Acumulatorul nu poate fi încărcat la o temperatură de peste 40 °C.
Cea mai potrivită temperatură pentru încărcare este între 20 °C – 25 °C.
-
Nu utilizati încărcătorul în mod continuu.
Când s-a finalizat o încărcare, lăsați încărcătorul să stea timp de circa 15 minute, înainte de următoarea încărcare a unui accumulator.
-
Nu permiteți pătrunderea materiilor străine în orificiul pentru conectarea acumulatorului.
-
Nu demontați niciodată accumulatorul sau încărcătorul.
-
Nu scurtcircuitați niciodată acumulatorul. Scurtcircuitarea acumulatorului va produce un curent electric puternic și acesta se va supraîncălzi. Acumulatorul va arde sau se va strica.
-
Nu aruncați acumulatorul în foc. Dacă acumulatorul este ars, acesta poate exploda.
-
Nu introduceti obiecte în fantele de ventilație ale încărcătorului. Introducerea obiectelor de metal sau inflamabile în fantele de ventilație ale încărcătorului va duce la pericol de șoc electric sau deteriorarea încărcătorului.
-
Aduceți acumulatorul la magazinul de la care a fost cumpărat de îndată ce durata de viață a acestuia, după încărcare, devine prea scurtă pentru uz practic. Nu aruncati acumulatorul consumat.
-
Dacă aparatul este folosit îndelung la viteză redusă, motorul este forțat, ceea ce poate duce la blocarea sa. Folosiți întotdeauna unealta electrică astfel încât lama să nu fie prinsă de materialul decupat în timpul funcționării. Potriviti întotdeauna viteza lamei pentru a asigura o tăiere uniformă.
-
Securizați elementul de prelucrat. Un element securizat cu dispositive de prindere sau într-o menghină își păstrează poziția mult mai bine decât dacă este ținut manual.
-
Pregătirea și verificarea mediului de lucru. Asigurați- vă că mediul de lucru îndeplinește toate condițiile prezentate în cadrul măsurilor de precauție.
- Asigurați-vă că accumulatorul este montat ferm. Dacă este slăbit chiar și puțin, acesta poate cădea și poate produce accidente.
- Praf rezultat în timpul funcționării
Praful produs în timpul funcționării normale poate afecta sănătatea utilizatorului. Oricare dintre următoarele metode este recomandată.
a) Purtați mască de protectie împotriva prafului b) Folosiți echipament extern de colectare a prafului
Când folosiți echipamentul extern de colectare a prafului2-conectați adaptorul la furtunul echipamentul extern de colectare a prafului.
- Schimbarea lamelor
○ Înainte de a schimba lamele asigurați-vă că ați OPRIT aparatul și că ați scos acumulatorul din acesta.
○ Nu deschideti maneta atunci când plonjorul este în mișcare. (Fig. 3)
○ Potriviti bine zimții lamei în suportul de prindere. (Fig. 3)
○ Asigurați-vă că lama este poziționată în şanțul rolei de ghidare. (Fig. 3)
15. Asigurați-vă întotdeauna că ați apăsat butonul de blocare pe poziția blocat atunci când nu utilizați scula.
16. Nu priviți direct în lumina emisă de lampa LED. Expunerea directă și continuă față de lumina provenită de la lampa LED vă poate vătăma ochii.
17. Folosirea apărătorii pentru așchii la tăierea materialelor lemnoase va reduce așchierea suprafețelor tăiate.
Introduceti apărătoarea pentru așchii în spațiul corespunzător din bază și împingeți-o până la capăt.
- Utilizați capacul anti-aşchii
○ Apărătoarea pentru span împiedică împrăștierea spanului și mărește eficiența colectorului pentru praf.
○ La tăierea metalelor este posibil ca apărătoarea pentru span să se deterioreze prin zgâriere.
- Utilizați baza inferioară (comercializată separat)
○ Utilizarea bazei inferioare fabricate din oțel va reduce abraziunea bazei de aluminiu în special la tăierea metalelor. Atașați baza inferioară la suprafața de jos a bazei cu cele 4 şuruburi atașate.
○ Utilizarea bazei inferioare fabricate din plastic va reduce zgârierea suprafeței de tăiere. Atașați baza inferioară la suprafața de jos a bazei cu cele 4 șuruburi atașate.
-
Pentru a evita deplasarea lamei, deteriorarea sau uzura escesivă a plonjorului, aveți grijă ca talpa sculei să rămână lipită de suprafața de lucru în timpul decupării.
-
La viteză scăzută nu tăiați lemn cu o grosime mai mare de 10 mm sau metal cu o grosime mai mare de 1 mm.
-
Pentru precizia decupării când se folosește ghidajul, stabiliti întotdeauna poziția orbitală la „0”.
-
Când decupați un arc de mici dimensiuni, reduceți viteza de avansare a sculei. Dacă scula avansează prea repede, lama s-ar putea rupe.
-
Decupajele circulare trebuie efectuate cu lama în poziție aproximativ verticală pe suprafața inferioară a bazei.
-
La tăierea materialelor metalice, utilizați un lichid de tăiere adecvat (ulei fin, apă cu săpun etc.) pentru a prelungi durata de viață a lamei.
-
Decupajele în unghi nu pot fi efectuate cu colectorul de praf cuplat.
-
Conectarea la dispozitivul de curățare (se vinde separat) Prin conectarea la dispozitivul de curățare prin intermediul colectorului pentru praf și a adaptorului (se vinde separat) se poate colecta majoritatea prafului degajat.
PRECAUTII REFERITOARE LA ACUMULATORUL LITIU-ION
Pentru prelungirea duratei de viață, acumulatorul litiuion este echipat cu o protecție pentru oprirea furnizării de energie.
În situațiile 1 la 3 descrise mai jos, atunci când folosiți aparatul, chiar dacă acționați întrerupătorul, motorul se poate opri. Aceasta nu este o defectiune, ci un rezultat al funcției de protectie.
- Atunci când acumulatorul este descărcat, motorul se
i oprește.
În această situație încărcați imediat acumulatorul.
i2. În situația suprasolicitării aparatului, motorul se poate opri. În această situație, eliberați întrerupătorul și îndepărtați cauza suprasolicitării. După aceasta, puteți folosi din nou aparatul.
- În situația supraîncălzirii accumulatorului în timpul lucrului, alimentarea aparatului de la accumulator se poate întrerupe.
În această situație, încetăți să mai utilizați acumulatorul și lăsați-l să se răcească. După aceasta, puteți folosi din nou aparatul.
Mai mult, vă rugăm să acordați atenție următoarelor avertismente și indicații privind precauția.
AVERTISMENT
Pentru a împiedica apariția scurgerilor la accumulator, a generării de căldură, emisiilor de fum, exploziei și aprinderii, vă rugăm să respectați următoarele măsuri de precauție.
- Asigurați-vă că pe accumulator nu se strânge șpan și nici praf.
În timpul lucrului, asigurați-vă că pe accumulator nu cade span și nici praf.
○ Asigurați-vă că șpanul și praful care cad pe scula electrică în timpul lucrului nu se strâng pe accumulator.
Nu depozitați un accumulator nefolosit într-un loc expus la span și la praf.
Înainte de a depozita un accumulator, îndepărtați de pe acesta toate urmele de șpan și de praf și nu depozitați acumulatorul împreună cu piese metalice (șuruburi, cuie etc.).
-
Nu găuriți acumulatorul cu obiecte ascuțite cum ar fi cuiele, nu îl loviți cu ciocanul, nu călcați pe el, nu îl aruncați și nu îl supuneti unor șocuri fizice puternice.
-
Nu utilizati un accumulator care pare deteriorat sau care este deformat.
-
Nu folosiți acumulatorul cu polaritatea inversată.
-
Nu îl conectați direct la sursele de energie electrică sau la brichetele electrice ale mașinilor.
-
Nu folosiți acumulatorul în alte scopuri decât cele indicate.
-
În cazul în care accumulatorul nu se încarcă după trecerea timpului de încărcare specificat, încetați imediat să îl mai încărcați.
-
Nu expuneți acumulatorul la temperaturi sau presiuni ridicate, de exemplu nu îl introduceți într-un cuptor cu microunde, într-un uscător sau într-un container presurizat.
-
Tineți-l departe de flacără imediat ce observați scurgeri sau miro suri neplăcute.
-
Nu îl folosiți în locuri în care se generează o puternică electricitate statică.
-
în cazul în care observați la accumulator scurgeri, mirosuri neplăcute, generare de căldură, decolorări sau deformări, scoateți-l imediat din echipament sau din încărcător și încetați să îl mai utilizați.
-
Nu scufundați acumulatorul sau nu permiteți fluidelor să curgă în interior. Pătrunderea lichidului conductor, precum apa, poate provoca daune care pot duce la incendiu sau explozie. Depozitați acumulatorul dvs. într-un loc răcoros și uscat, departe de elemente combustibile și inflamabile. Trebuie evitate atmosferele gazoase corozive.
Română
PRECAUTIE
- În cazul în care lichidul ce se scurge din accumulator intră în contact cu ochii, nu vă frecați la ochi și spălați-i bine cu apă proaspătă curată, cum ar fi apa de la robinet și consultați imediat un medic.
În cazul în care nu faceți tratament, lichidul poate provoca probleme oculare.
- În cazul în care lichidul se scurge pe piele sau pe haine, spălați imediat cu apă proaspătă curată, cum ar fi apa de la robinet.
Există posibilitatea ca acest lucru să provoace iritarea pielii.
- În cazul în care la prima utilizare a accumulatorului detectați mirosuri neplăcute, supraîncălzire, dacă observați rugină, decolorare, deformare și/sau alte nereguli, nu folosiți accumulatorul și înapoiatii-l furnizorului sau vânzătorului.
AVERTISMENT
Dacă o materie străină, cu proprietăți conductive, intră în terminalul acumulatorului cu litiu ion, acesta se poate scurtcircuita, ducând la incendiu. Respectați cu strictețe următoarele reguli când depozitați acumulatorul cu litiu ion.
Nu introduceți reziduuri cu proprietăți conductive, cuie sau sârme de otel și cupru în cutia pentru depozitare.
○ Pentru a preveni scurtcircuitarea, încărcați acumulatorul în sculă sau aplicați ferm capacul acumulatorului, pentru depozitare, până când nu se mai vede ventilatorul.
SIMBOLURI
AVERTISMENT
În cele ce urmează sunt prezentate simbolurile folosite pentru mașină. Înainte de utilizare, asigurați-vă că înțelegeti semnificația acestora.
 | CJ18DSL:Fierastrau pendular cu accumulator |
 | Pentru a reduce riscul de accidente, utilizatorul trebuie să citească manualul de utilizare. |
 | Numai pentru țările membre UENu aruncați această sculă electrică împreună cu deșeurile menajere!În conformitate cu Directiva Europeană 2012/19/UE referitoare la deșeurile reprezentând echipamente electrice și electronice și la implementarea acesteia în conformitate cu legislațiile naționale, sculele electrice care au ajuns la fi nalul duratei de folosire trebuie colectate separat și duse la o unitate de reciclare compatibilă cu mediul înconjurător. |
| V Tensiune nominală |
| n_0 | Viteză la mers în gol |
 | Lemn |
 | Metal |
 | Pornire |
 | Oprire |
 | Deconectați acumulatorul |
 | Comutator de blocare |
 | Comutator de deblocare |
 | Capacitate acumulator |
 | Întrerupător indicator de încărcare a acumulatorului |
 | Acumulatorul este aproape descărcat.Încărcați acumulatorul cât mai curând. |
 | Acumulatorul este pe jumătate descărcat. |
 | Acumulatorul este încărcat destul. |
 | Aciune interzisă |
ACCESORII STANDARD
Pe lângă unitatea principală (1 unitate), pachetul conține și accesoriiile enumerate la pagina 180.
Accesoriiile standard sunt supuse modificărilor fără notificare prealabilă.
APLICATII
○ Decuparea diferitelor feluri de lemn și decuparea în adâncime
○ Decuparea plăcilor de oțel moale, a plăcilor de aluminiu și a plăcilor de cupru
○ Decuparea rășinilor sintetice, cum ar fi rășina fenolică și clorura de vinil
○ Decuparea materialelor de constructie subțiri și moi
○ Decuparea plăcilor de oțel inoxidabil (cu lamă nr. 97)
SPECIFICAȚII
| Model | CJ18DSL |
| Voltaj | 18 V |
| Adâncimea maximă de tăiere | Lemn 135 mmOțel moale 10 mm |
| Viteză la mers în gol | 0 — 2400 min ^1 |
| Cursă | 26 mm |
| Rază minimă de tăiere | 25 mm |
| Greutate * | 2,5 — 2,8 kg |
* În conformitate cu Procedura EPTA 01/2014.
În funcție de accumulatorul atașat. Greutatea cea mai mare este măsurată cu BSL36B18.
NOTĂ
Ca urmare a programului continuu de cercetare și dezvoltare derulat de HiKOKI, prezentele specificații pot fi modificate fără notificare prealabilă.
ÎNCĂRCARE
Înainte de a utiliza scula electrică, încărcați acumulatorii după cum urmează.
1. Conectați la sursa de alimentare. (Fig. 2)
Când încărcati accumulatorul de la o sursă de curent AC
○ Conectați cablul de alimentare al încărcătorului la un conector adecvat.
Când conectați stecărul încărcătorului la un conector, lampa indicatoare va clipi în culoarea roșie (la interval de o 1 secundă).
PRECAUTIE
Nu folosiți cablul de alimentare dacă este deteriorat. Duceți-l imediat la reparat.
Când încărcați acumulatorul de la o sursă de curent auto DC 12V (UC18YML2)
○ Fixati încărcătorul accumulatorului în automobil.
Folosiți centura furnizată cu încărcătorul pentru a-l fixa și pentru a preveni orice mișcare accidentală. (Vedeți Fig. 18)
PRECAUTIE
Nu depozitatacărcătorul sub scaunul conducătorului auto. Fixați încărcătorul pentru a preveni mișcarile accidentale, care ar putea duce la accidente.
Introduceți fișa de conectare în bricheta electrică. Dacă fișa nu este fixă și iese din mufa pentru bricheta electrică, reparați mufa. Dacă mufa este defectă este recomandat să contactați reprezentantul auto local. Utilizarea constantă a mufei poate duce la accidente din cauza supraîncălzirii.
-
Introduceți acumulatorul în încărcător. (Fig. 2) Fixați ferm acumulatorul în încărcător.
-
Încărcare
Atunci când introduceti în încărcător un accumulator, încărcarea va fi inițializată iar lampa indicatoare se va aprinde în mod constant în culoarea roșie.
Atunci când accumulatorul se încarcă complet, lampa indicatoare va clipi în culoare roşie. (La intervale de 1 secundă) (Vezi Tabelul 1)
- Semnificatia lämpii indicatoare
Semnificațiile lămpii indicatoare sunt prezentate în Tabelul 1, conform stării încărcătorului sau a accumulatorului.
Tabelul 1
| Semnificațiile lămpi i indicatoare |
| Lampa indicatoare luminează sau clipește. | Înainte de încărcare | Clipește (roșu) | Luminează timp de 0,5 secunde. Nu luminează timp de 0,5 secunde. (stă stinsă timp de 0,5 secunde) | |
| În timpul încărcării | Luminează (roșu) | Luminează în mod continuu |
| La încărcare completă | Clipește (roșu) | Luminează timp de 0,5 secunde. Nu luminează timp de 0,5 secunde. (stă stinsă timp de 0,5 secunde) |
| Încărcarea nu se poate efectua | Pâlpâie (roșu) | Luminează timp de 0,1 secunde. Nu luminează timp de 0,1 secunde. (stă stinsă timp de 0,1 secunde) | Defecțiune la accumulator sau la încărcător |
| Așteptare supraîncălzire | Luminează (verde) (UC18YML2) | Luminează în mod continuu | Accumulator supraîncălzit. Încărcare imposibilă. (Încărcarea va începe după ce accumulatorul se răcește) |
| Clipește (roșu) (UC18YFSL) | Luminează timp de 1 secundă. Nu luminează timp de 0,5 secunde. (stă stinsă timp de 0,5 secunde) |
| Încărcare imposibilă de la sursa de curent auto (UC18YML2) | Clipește (verde) | Luminează timp de 0,5 secunde. Nu luminează timp de 0,5 secunde. (stă stinsă timp de 0,5 secunde) | Defecțiune la accumulator sau la încărcător |
NOTĂ: Cât timp se răcește accumulatorul, UC18YML2 / UC18YFSL răcește accumulatorul supraîncălzit prin intermediul ventilatorului.
(Însă, ventilatorul nu funcționează când accumulatorul este încărcat de la o sursă de curent auto de DC 12V.)
- Referitor la temperaturile și timpul de încărcare a accumulatorului. Temperaturile și timpul de încărcare vor fi prezentate în Tabelul 2.
Tabelul 2
| Încărcător | UC18YFSL | UC18YML2 (AC/DC)*1 |
| Acumulator |
| Tensiune de încărcare V 14,4 V – 18 V | |
| Greutate kg 0,5 0,7 | | | |
| Temperaturi la care accumulatorul poate fi reîncărcat | 0°C – 50°C |
| Timp încărcare pentru capacitate accumulator, aprox. (la 20°C) | | |
| 1,3 Ah | min. | 20 | 20 / 50 |
| 1,5 Ah | min. | 22 | 22 / 60 |
| 2,0 Ah | min. | 30 | 30 / 80 |
| 2,5 Ah | min. | 35 | 35 / 100 |
| 3,0 Ah | min. | 45 | 45 / 120 |
| 4,0 Ah | min. | 60 | 60 / 160 |
| 5,0 Ah | min. | 75 | 75 / 200 |
| Număr celule accumulator 4 – 10 | |
*1 sursă de curent AC / DC 12V (auto)
NOTĂ
Timpul de încărcare poate varia în funcție de temperatură și de tensiunea sursei de alimentare.
Îndeosebi, utilizarea unei surse de curent auto DC 12V ar putea necesita o durată mai lungă de reîncărcare la temperaturi înalte.
PRECAUTIE
Când încărcătorul acumulatorului a fost utilizat neîntrerupt, acesta se supraîncălzește, cauzând defectiuni. După efectuarea încărcării, așteptați 15 minute până la următoarea încărcare.
4. Deconectați cablul de alimentare al încărcătorului de la conector sau de la mufa pentru bricheta electrică.
5. Tineți ferm încărcătorul și scoateți acumulatorul.
NOTĂ
Asigurați-vă că scoateți acumulatorul din încărcător și apoi depozitați-l.
PRECAUTIE
○ Dacă acumulatorul este încărcat cât timp este încălzit, din cauză că a fost lăsat o perioadă lungă de timp într-o locație expusă la lumina directă a soarelui sau pentru că acumulatorul tocmai a fost folosit, lampa indicatoare a încărcătorului se aprinde în verde sau iluminează timp de 1 secundă, se oprește timp de 0,5 secunde (se stinge 0,5 secunde). Într-un astfel de caz, lăsați mai întâi acumulatorul să se răcească, apoi începeți încărcarea.
○ Când lampa indicatoare pâlpâie în culoarea roșie (la intervale de 0,2 secunde), verificați dacă în conectorul încărcătorului există obiecte străine și îndepărtați-le. În cazul în care nu există obiecte străine, este posibil ca accumulatorul sau încărcătorul să se fi defectat. Duceți-I la o unitate service autorizată.
- Întrucât microcalculatorul încorporat are nevoie de aproximativ 3 secunde pentru a confirma că acumulatorul încărcat cu încărcătorul este scos, așteptați minimum 3 secunde înainte de a-l reinsera pentru a continua încărcarea. Dacă acumulatorul este reinserat înainte de trecerea a 3 secunde, acumulatorul nu poate fi încărcat corespunzător.
○ Verificați tensiunea sursei de curent auto atunci când lampa indicatoare pâlpâie continuu în culoarea verde (la fi ecare 0,2 secunde). (UC18YML2)
Dacă tensiunea este de 12V sau mai scăzută, indică faptul că accumulatorul automobilului este descărcat și nu poate încărca.
○ Dacă lampa indicatoare nu pâlpâie în culoarea roșie (la fiecare secundă) chiar dacă cablul încărcătorului sau fișa conectoare pentru bricheta electrică sunt conectate la curent, indică faptul că circuitul de protecție a încărcătorului poate fi activat.
Deconectați cablul sau fișa de la curent și reconectați-o după aproximativ 30 de secunde. Dacă această operațiune nu face ca lampa indicatoare să clipească în culoarea roșie (la fiecare secundă), vă rugăm duceti încărcătorul la o unitate service autorizată de HiKOKI.
ASAMBLARE ŞI OPERARE
| Acțiune | Figură | Pagină |
| Scoaterea și introducerea accumulatorului | 1 181 | |
| Încărcare | 2 181 | |
| Schimbarea lamelor | 3 181 | |
| Utilizarea întrerupătorului | 4 181 | |
| Indicator încărcare accumulator | 5 181 | |
| Reglarea operării orbitale | 6 181 | |
| Protectie anti-așchii | 7 182 | |
| Montarea și demontarea capacului anti-așchii | 8 182 | |
| Depozitarea cheii hexagonale | 9 182 | |
| Montarea ghidajului (comercializat separat) și tăierea rectilinie | 10 | 182 |
| Montarea ghidajului (comercializat separat) și tăierea unui cerc sau a unui arc de cerc | 11 | 182 |
| Decuparea materialelor metalice | 12 | 182 |
| Decupare în unghi | 13 | 183 |
| Decupare în adâncime | 14 | 183 |
| Privind decuparea plăcilor de oțel inoxidabil | 15 | 183 |
| Cuplarea la un dispozitiv de curățare | 16 | 183 |
| Sub-bază | 17 | 183 |
| Selectarea accesoriiilor | — | 184 |
SELECTAREA LAMELOR
Pentru a asigura eficiență de operare și rezultate maxime, este foarte important să alegeți lama cea mai potrivită pentru tipul și grosimea materialului ce va fi decupat. Numărul lamei este gravat în apropierea părții de fixare a fiecărei lame în parte. Alegeți lamele potrivite consultând Tabelul 3.
ÎNTRETINERE ŞI VERIFICARE
PRECAUTIE
Scoateți acumulatorul înainte de orice operațiune de întreținere sau verifi care.
1. Inspectarea lamei
Continuând să folosiți o lamă roasă sau deteriorată reduceți eficiența decupării și puteți suprasolicita motorul. Înlocuiți lama cu una nouă de îndată ce observați că decupajul efectuat este mai aspru.
2. Inspectarea şuruburilor de asamblare
Inspectați cu regularitate toate şuruburile de asamblare și asigurați-vă că sunt fixate corespunzător. Dacă există şuruburi care sunt slăbite, strângeți-le imediat. Nerespectarea avertismentului poate duce la riscuri grave.
3. Întreținerea motorului
Bobina motorului este componenta principală a sculei electrice. Aveți grijă să nu deteriorați bobina și/sau să nu o udați cu ulei sau apă.
4. Curățarea exteriorului
Când scula electrică este murdară, ștergeți-o cu o cârpă moale uscată sau cu o cârpă înmuiată în soluție de apă cu săpun. Nu folosiți solventi pe bază de clor, benzină și nici diluanți, deoarece aceștia topesc masele plastice.
Română
5. Depozitare
Depozitați scula electrică într-un loc în care temperatura este sub 40 °C și nu lăsați produsul la îndemâna copiilor.
NOTĂ
Depozitarea accumulatorilor litiu-ion.
Asigurați-vă că accumulatorii litiu-ion au fost complet încărcați înainte de a-i depozita.
Depozitarea prelungită (3 luni sau mai mult) acumulatorilor cu un nivel de încărcare scăzut poate duce la scăderea performanței, la reducerea semnificativă a timpului de utilizare a acumulatorilor sau poate face acumulatorii incapabili să stea încărcați.
Cu toate acestea, timpul de utilizare a accumulatorilor semnifi cativ de redus poate reveni la normal prin încărcarea și utilizarea accumulatorilor în mod repetat, de două până la cinci ori.
Dacă durata de folosire a accumulatorului este foarte scurtă în ciuda încărcării și folosirii repetate, schimbați acumulatorii.
PRECAUTIE
Pe durata folosirii și a operațiunilor de întreținere a mașinii trebuie respectate reglementările și standardele naționale privind securitatea.
Notă importantă pentru bateriile uneltelor HiKOKI cu accumulatori
Utilizați întotdeauna accumulatori originali. Nu garantăm siguranța și performanța uneltei dacă se utilizează alți acumulatori decât cei recomandați sau dacă acumulatorul original este dezmembrat sau modifi cat (cum ar fi demontarea și înlocuirea celulelor sau a altor părți interne).
GARANTIE
Garantăm sculele electrice HiKOKI în conformitate cu reglementările statutare/specifice țării. Această garanție nu acoperă defectiunile sau daunele produse de utilizarea incorectă, abuzivă sau de uzura normală. În cazul în care aveți reclamații, vă rugăm să trimiteti scula electrică nedemontată, împreună cu CERTIFICATUL DE GARANTIE care se găsește la finalul prezentelor Instrucțiuni de utilizare, la o unitate service autorizată de HiKOKI.
Informații privind nivelul de zgomot transmis prin aer și nivelul de vibrații
Valorile măsurate au fost determinate în conformitate cu EN62841 și sunt declarate conforme cu ISO 4871.
Nivelul tipic al puterii sonore ponderate A: 95 dB (A).
Nivelul tipic al presiunii sonore ponderate A: 84 dB (A). Incertitudine K: 5 dB (A).
Purtați protectie auditivă.
Valorile totale ale vibrațiilor (suma vectorială pe cele trei axe) au fost stabilite în conformitate cu EN62841.
Tăiere scânduri:
Valoare emisie vibratii a_h , B=8,0 m/s^2
Valoarea totală declarată a vibratiei a fost măsurată în conformitate cu o metodă de testare standard și poate fi utilizată pentru compararea unei scule cu altele.
Mai poate fi utilizată pentru o evaluare preliminară a expunerii.
AVERTISMENT
○ Emisia de vibratii în timpul folosirii effective a sculei electrice poate diferi de valorile declarate, în funcție de modul de utilizare a sculei.
Identificați măsuri de siguranță ce trebuie luate pentru protejarea operatorului și care sunt bazate pe estimarea expunerii, în condiții reale de utilizare (ținând seama de toate componentele ciclului de utilizare, cum ar fi timpul necesar opririi sculei și timpul de funcționare suplimentar la pornirea sculei).
NOTĂ
Ca urmare a programului continuu de cercetare și dezvoltare derulat de HiKOKI, prezentele specificații pot fi modificate fără notificare prealabilă.
Tabelul 3 Lisa lamelor adecvate
| Material ce va fi decupat | Lamă Calitatea materialului | Nr. 1 (Foarte lungă) | Nr. 11 Nr. 12 Nr. | 15 Nr. 16 Nr. | 21 Nr. 22 Nr. 41 Nr. 97 | | |
| Grosimea materialului (mm) |
| Cherestea | Cherestea generală | Sub 135 | 10 - 55 Sub 20 10 - 55 5 - 40 10 - 65 | | | | |
| Placaj 5 - 30 Sub 10 5 - 30 3 - 20 | | | | | | |
| Placă de fi er | Placă de oțel moale | | | | 3 - 6 Sub 3 2 - 5 | | | | |
| Placă de oțel inoxidabil | | | | | | | | | 1,5 - 2,5 |
| Metal neferos | Aluminiu cupru, alamă | | | | 3 - 12 Sub 3 | | | Sub 5 |
| Bară de aluminiu | | | | Înălțime până la 25 | | | | Înălțime până la 25 |
| Materiale plastice | Rășină fenolică, melamină, rășină etc. | | | | 5 - 20 Sub 6 5 - 15 Sub 6 | | | 5 - 15 | |
| Clorură de vinil, rășină acrilică etc. | | 5 - 30 Sub 10 5 - 20 Sub 5 5 - 30 3 - 20 | | 5 - 15 | | |
| Spumă de polietilenă, polistiren | | 10 - 55 3 - 25 5 - 25 3 - 25 10 - 55 3 - 40 | | 5 - 25 | | |
| Pastă de lemn | Carton, hârtie creponată | | 10 - 55 3 - 25 | | 10 - 55 3 - 40 | | | |
| Placă aglomerată | | | | 3 - 25 | Sub 6 | | | | 3 - 25 |
| Placă fi brolemnoasă | | | | | Sub 6 | | | | |
NOTĂ
Raza minimă de decupare a lamelor Nr. 1 (Foarte lungă) Nr. 21, Nr. 22 și Nr. 41 este 100 mm.
