BRUKSANVISNING CJ 18DSL HiKOKI
Kortslutning av batteripolerna kan orsaka brännskada eller brand.
4. Rengöring av utsidan
Brug af støvopsamling kan reducere støvrelaterede risici.
Anvendelse af andre batteripakker kan muligvis give risiko for tilskadekomst og brand.
* I henhold til EPTA-procedure 01/2014.

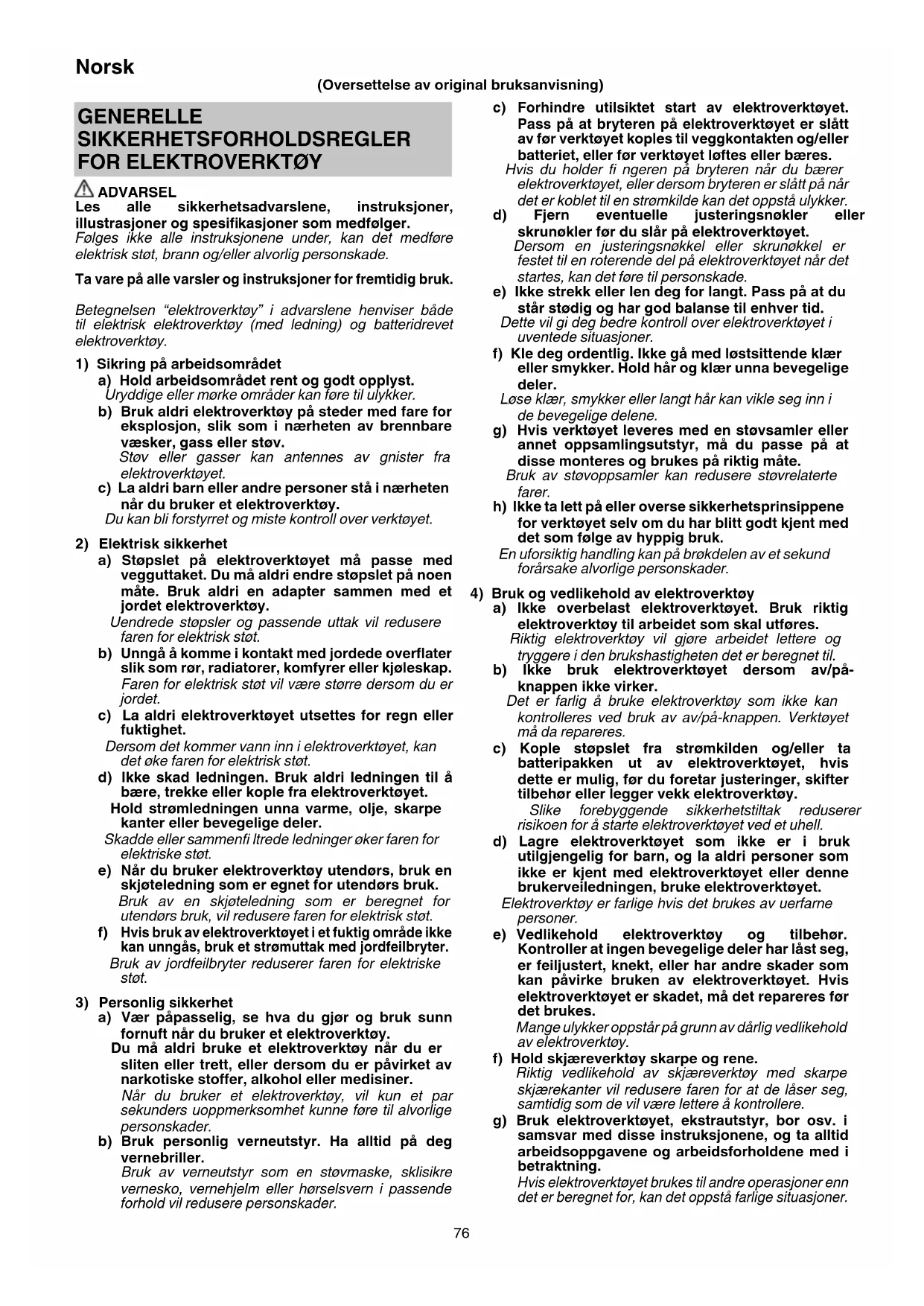

Les alle sikkerhetsadvarslene, instruksjoner, illustrasjoner og spesifikasjoner som medfølger.
Følges ikke alle instruksjonene under, kan det medføre elektrisk støt, brann og/eller alvorlig personskade.
Ta vare på alle varsler og instruksjoner for fremtidig bruk.
Betegnelsen "elektroverktøy" i advarslene henviser både til elektrisk elektroverktøy (med ledning) og batteridrevet elektroverktøy.
b) Bruk aldri elektroverktøy på steder med fare for eksplosjon, slik som i nærheten av brennbare væsker, gass eller støv.
Støv eller gasser kan antennes av gnister fra elektroverktøyet.
c) La aldri barn eller andre personer stå i nærheten när du bruker et elektroverktøy.
Du kan bli forstyrret og miste kontroll over verktøyet.
2) Elektrisk sikkerhet
a) Støpslet på elektroverktøyet må passe med vegguttaket. Du må aldri endre støpslet på noen måte. Bruk aldri en adapter sammen med et jordet elektroverktøy.
Uendrede støpsler og passende uttak vil redusere faren for elektrisk støt.
b) Unngå å komme i kontakt med jordede overflater slik som rør, radiatorer, komfyrer eller kjøleskap. Faren for elektrisk støt vil være større dersom du er jordet.
c) La aldri elektroverktøyet utsettes for regn eller fuktighet.
Dersom det kommer vann inn i elektroverktøyet, kan det øke faren for elektrisk støt.
d) Ikke skad ledningen. Bruk aldri ledningen til å bære, trekke eller kople fra elektroverktøyet.
Hold strømledningen unna varme, olje, skarpe kanter eller bevegelige deler.
Skadde eller sammenfi Itrede ledninger øker faren for elektriske støt.
e) Når du bruker elektroverktøy utendørs, bruk en skjøteledning som er egnet for utendørs bruk.
Bruk av en skjøteledning som er beregnet for utendørs bruk, vil redusere faren for elektrisk støt.
f) Hvis bruk av elektroverktøyet i et fuktig område ikke kan unngås, bruk et strømuttak med jordfeilbryter. Bruk av jordfeilbryter reduserer faren for elektriske støt.
3) Personlig sikkerhet
a) Vær påpasselig, se hva du gjør og bruk sunn fornuft når du bruker et elektroverktøy.
Du må aldri bruke et elektroverktøy når du er sliten eller trett, eller dersom du er påvirket av narkotiske stoffer, alkohol eller medisiner.
b) Bruk personlig verneutstyr. Ha alltid på deg vernebriller.
Bruk av verneutstyr som en støvmaske, sklisikre vernesko, vernehjelm eller hørselsvern i passende forhold vil redusere personskader.
c) Forhindre utilsiktet start av elektroverktøyet. Pass på at bryteren på elektroverktøyet er slått av før verktøyet koples til veggkontakten og/eller batteriet, eller før verktøyet løftes eller bæres.
Hvis du holder fi ngeren på bryteren när du bærer elektroverktøyet, eller dersom bryteren er slått på när det er koblet til en strømkilde kan det oppstå ulykker.
d) Fjern eventuelle justeringsnøkler eller skrunøkler før du slår på elektroverktøyet.
Dette vil gi deg bedre kontroll over elektroverktøyet i uventede situasjoner.
Løse klær, smykker eller langt hår kan vikle seg inn i de bevegelige delene.
g) Hvis verktøyet leveres med en støvsamler eller annet oppsamlingsutstyr, må du passe på at disse monteres og brukes på riktig måte.
Bruk av støvoppsamler kan redusere støvrelaterte farer.
h) Ikke ta lett på eller overse sikkerhetsprinsippene for verktøyet selv om du har blitt godt kjent med det som følge av hyppig bruk.
En uforsiktig handling kan på brøkdelen av et sekund forårsake alvorlige personskader.
4) Bruk og vedlikehold av elektroverktøy
a) Ikke overbelast elektroverktøyet. Bruk riktig elektroverktøy til arbeidet som skal utføres.
Riktig elektroverktøy vil gjøre arbeidet lettere og tryggere i den brukshastigheten det er beregnet til.
b) Ikke bruk elektroverktøyet dersom av/påknappen ikke virker.
Det er farlig å bruke elektroverktøy som ikke kan kontrolleres ved bruk av av/på-knappen. Verktøyet må da repareres.
c) Kople støpslet fra strømkilden og/eller ta batteripakken ut av elektroverktøyet, hvis dette er mulig, før du foretar justeringer, skifter tilbehør eller legger vekk elektroverktøy.
Slike forebyggende sikkerhetstiltak reduserer risikoen for å starte elektroverktøyet ved et uhell.
d) Lagre elektroverktøyet som ikke er i bruk utilgjengelig for barn, og la aldri personer som ikke er kjent med elektroverktøyet eller denne brukerveiledningen, bruke elektroverktøyet.
Elektroverktøy er farlige hvis det brukes av uerfarne personer.
e) Vedlikehold elektroverktøy og tilbehør. Kontroller at ingen bevegelige deler har låst seg, er feiljustert, knekt, eller har andre skader som kan påvirke bruken av elektroverktøyet. Hvis elektroverktøyet er skadet, må det repareres før det brukes.
Mange ulykker oppstår på grunn av dårlig vedlikehold av elektroverktøy.
f) Hold skjæreverktøy skarpe og rene.
Riktig vedlikehold av skjæreverktøy med skarpe skjærekanter vil redusere faren for at de låser seg, samtidig som de vil være lettere å kontrollere.
g) Bruk elektroverktøyet, ekstrautstyr, bor osv. i samsvar med disse instruksjonene, og ta alltid arbeidsoppgavene og arbeidsforholdene med i betraktning.
Hvis elektroverktøyet brukes til andre operasjoner enn det er beregnet for, kan det oppstå farlige situasjoner.
h) Hold håndtak og gripefl ater tørre, rene og fri for olje og fett.
Glatte håndtak og gripefl ater hindrer trygg håndtering og kontroll av verktøyet i uventede situasjoner.
5) Bruk og vedlikehold av batteridrevet verktøy
a) Batteriet skal kun lades opp med en lader som er angitt av produsenten.
En lader som passer for én batteripakke, kan forårsake brannfare hvis den brukes med andre batteripakker.
b) Bruk bare elektroverktøyet med spesifi sert type batteripakke.
Bruk av andre batteripakker kan føre til brannfare og skader.
c) Når batteripakken ikke er i bruk, hold det unna andre metallgjenstander som binderser, mynter, spiker, skruer eller andre små metallgjenstander som kan skape en forbindelse mellom batteripolene.
Kortslutning av batteripolene kan forårsake skader eller brann.
d) Under uvørne forhold kan væske sprute ut fra batteriet, unngå kontakt. Hvis kontakt skulle oppstå, skyll med store mengder vann. Hvis væsken kommer i kontakt med øynene, må du også søke medisinsk hjelp.
Batterivæsken kan forårsake irritasjon eller brannsår.
e) Ikke bruk en batteripakke eller et verktøy som er skadet eller modifi sert.
Skadede eller modifi serte batterier kan ha en uforutsigbar oppførsel som medfører brann, eksplosjon eller fare for skade.
f) Ikke eksponer en batteripakke eller et verktøy for ild eller for høy temperatur.
Eksponering for ild eller temperaturer over 130 °C kan forårsake en eksplosjon.
g) Følg alle ladeinstruksjoner og lad ikke batteripakken eller verktøyet utenfor temperaturområdet som er angitt i instruksjonene.
Feil lading eller lading ved temperaturer utenfor det angitte området kan skade batteriet og øke risikoen for brann.
6) Service
a) La kvalifi sert servicepersonell som kun bruker originale reservedeler utføre service på elektroverktøyet.
Dette vil sikre at sikkerheten på elektroverktøyet opprettholdes.
b) Utfør aldri service på skadede batteripakker.
Service på batteripakker skal kun utføres av produsenten eller godkjente serviceleverandører.
FORHOLDSREGLER
Hold avstand til barn og svakelige personer.
Når det ikke er i bruk, skal elektroverktøy oppbevares utilgjengelig for barn og svakelige personer.
SIKKERHETSADVARSLER FOR STIKKSAG ELEKTRISK SLAGBOREMASKIN
-
Hold verktøyet i de isolerte gripeoverflatene hvis skjæretilbehøret kan komme i kontakt med skjulte ledninger når du arbeider. Skjæretilbehør med en strømførende ledning kan gjøre at metalldeler på verktøyet også blir strømførende og dermed gi brukeren elektrisk støt.
-
Bruk klemmer eller en annen praktisk måte for å sikre og støtte arbeidsstykket mot et stabilt underlag.
- Lad alltid batteriet ved en temperatur på 0 °C – 40 °C. En temperatur på mindre enn 0 °C vil resultere i overladning, noe som er farlig. Batteriet kan ikke lades opp ved en temperatur høyere enn 40 °C.
Den mest passende temperaturen for lading er 20 °C – 25 °C.
- Ikke bruk laderen kontinuerlig.
Når en lading er fullført, la laderen hvile i omtrent 15 minutter før neste batteri lades.
-
Ikke la fremmedlegemer komme inn i åpningen for tilkopling av oppladbart batteri.
-
Ikke demonter det oppladbare batteriet eller laderen.
-
Aldri kortslutt det oppladbare batteriet. Kortslutning av batteriet vil medføre et kraftig elektrisk støt og overoppheting. Det vil føre til brannskader eller at batteriet skades.
-
Ikke kast batteriet på et bål. Hvis batteriet er brent, kan det eksplodere.
-
Ikke plasser gjenstander i laderens ventilasjonsåpninger. Dersom metallgjenstander eller brennbare gjenstander føres inn i laderens ventilasjonsåpninger kan det føre til elektriske støt eller at laderen blir ødelagt.
-
Ta med batteriet til butikken der det blé kjøpt så snart batteriets levetid etter oppladning er for kort til praktisk bruk. Ikke kast et utladet batteri.
-
Hvis maskinen brukes kontinuerlig ved lav hastighet, blir en ekstra last lagt på motoren, noe som kan føre til at motoren skjærer seg. Du må alltid betjene elektroverktøyet slik at bladet ikke blir fanget i materialet under drift. Du må alltid justere bladhastigheten for å aktivere myk skjæring.
-
Fest arbeidsstykket. Et arbeidsstykke som er festet med klemme eller i en skrustikke holdes sikrere enn for hånd.
-
Forberede og kontrollere arbeidsmiljøet. Sørg for at arbeidsstedet oppfyller alle betingelsene som legges frem i forholdsreglene.
-
Se etter at batteriet er skikkelig satt i. Hvis det er bare en tanke løst kan det falle ut og resultere i uhell.
-
Støv produsert i drift
Støv som er produsert i normal drift, kan påvirke operatørens helse. Én av følgende måter anbefales.
b) Bruk utvendig støvoppsamlingsutstyr
Når du bruker det utvendige støvoppsamlingsutstyret, kobler du adapteren til slangen fra det utvendige støvoppsamlingsutstyret.
- Endre blader
○ Slå av verktøyet og fjern batteriet før skifting av sagblad.
○ Ikke åpne spaken när stempelet beveger seg. (Fig. 3)
○ Bekreft utspringene av bladet som er satt inn i bladholderen godt. (Fig. 3)
○ Bekreft bladet som er plassert mellom sporet på rolleren. (Fig. 3)
- Du må alltid sørge for at du skyver inn lås av-knappen i låst posisjon när du ikke bruker den.
16 Ikke se direkte inn LED-lampens lys. Langvarig og direkte eksponering til lyset fra LED-lampen kan skade øynene.
- Hvis splintvernet brukes under skjæring av trematerialer, vil du kunne unngå en fliset overflete.
Plasser splintvernet i mellomrommet på foten og skyv det helt inn.
Norsk
- Bruk chipdeksel
○ Spondekslet forhindrer at spon spres omkring og forbedrer eff ekten av støvsamleren.
- Det er mulig at spondekslet er frossen ved skjæring av metallet.
19. Bruk underbase (selges separat)
○ Bruk av underbasen som er laget av stål, vil redusere slitasje på aluminiumbasen, særlig i skjæremetall. Fest underbasen til underoverfl aten på basen med de vedlagte 4 skruene.
☐ Bruk av underbasen som er laget av plast, vil redusere ripingen på kuttet overfl ate. Fest underbasen til underoverfl aten på basen med de vedlagte 4 skruene.
20. For å forhindre at bladet løsner, skade eller overdreven slitasje på stempelet må du sørge for at overfl aten på baseplaten er festet til arbeidsstykket mens du sager.
21 Lav hastighet må ikke brukes til skjæring i tre med tykkelse på mer enn 10 mm eller metall med tykkelse på mer enn 1 mm.
22. For å sørge for nøyaktig skjæring når du bruker føreren, setter, alltid orbitalposisjonen til "0".
23. Når du sager en liten sirkulær bue, må du redusere matehastigheten for maskinen. Hvis maskinen blir matet for fort, kan det føre til at bladet går i stykker.
24. Sirkulær skjæring må gjøres med bladet cirka vertikalt i forhold til undersiden av basen.
25. Når du kutter metallmaterialer, må du bruke en passende kuttevæske (spindelolje, såpevann osv.) for å forlenge bladet' servicetid.
26. Vinkelformet skjæring kan ikke gjøres ved tilpasning av støvsamleren.
27. Tilkopling til støvsuger (selges separat)
Ved å kople maskinen til en støvsuger via en støvsamler og en adapter (selges separat) vil mesteparten av støvet samles opp.
ADVARSEL ANGÄENDE LITHIUM-ION BATTERI
For å øke levetiden er litium-ion batteriet utstyrt med en beskyttelsesfunksjon som stanser utgangseff ekten.
I tilfellene 1 og 3, beskrevet nedenfor, når du bruker dette produktet, selv om du trykker på knappen, kan motoren stoppe. Dette er ikke problemet, men resultatet av beskyttelsesfunksjonen.
- Når gjenværende batterieff ekt løper ut, stanser motoren. Skjer dette må du lade opp batteriet med det samme.
- Dersom verktøyet er overbelastet, kan motoren stanse. I dette tilfellet, skal du slippe bryteren på verktøyet og eliminere årsaken til overbelastning. Etter dette, kan du bruke det igjen.
- Hvis batteriet blir overopphetet når elektroverktøyet blir overbelastet, kan batteristrømmen bli brutt.
I dette tilfellet må du stanse bruken av batteriet og la det bli avkjølt. Etter dette, kan du bruke det igjen.
Videre, vennligst ta hensyn til følgende forholdsregler og advarsler.
ADVARSEL
For å forhindre lekkasje fra batteriet, varmeutvikling, røykutvikling, eksplosjoner eller antenning, sørg for å følge disse forholdsreglene.
- Sørg for at spon og støv ikke samler seg på batteriet.
○ Sørg for at spon og støv ikke faller på batteriet under arbeidet.
○ Sørg for at spon og støv som faller på elektroverktøyet ikke samler seg på batteriet.
-
Ikke lagre et ubrukt batteri på et sted der det utsettes for spon eller støv.
○ Før du lagrer et batteri, fjern all spon og støv som kan feste seg på batteriet. Ikke lagre det sammen med metalldeler (skruer, spiker, og lignende).
-
Ikke stikk batteriet med en skarp gjenstand som en spiker, slå på det med en hammer, trå på, kast eller utsett batteriet for kraftige fysiske støt.
- Ikke bruk et tydelig ødelagt eller deformert batteri.
- Ikke bruk batteriet med feilkoplet polaritet.
- Ikke koble direkte til et elektrisk uttak eller bilens sigarettenner.
- Ikke bruk batteriet til et annet formål enn de som er spesifi sert.
- Hvis batteriladingen blir mislykket selv når den angitte ladetiden har gått, må du øyeblikkelig stanse ytterligere lading.
- Ikke plasser eller utsett batteriet for høye temperaturer eller høyt trykk som i en mikrobølgeovn, tørker eller i en beholder under høyt trykk.
- Holdes unna fl ammer umiddelbart när ekkel lukt eller lekkasje oppdages.
- Ikke bruk på steder der sterk statisk elektrisitetsutladning genereres.
- Hvis det oppstår batterilekkasje, ekkel lukt, varme genereres eller dersom batteriet blir misfarget, deformert eller på noen måte virker unormalt under bruk, gjenopplading eller lagring, må du fjerne det fra elektroverktøyet eller batteriladeren, og stans bruken.
- Ikke senk batteriet ned i væsker eller la noen væsker fl yte inn i batteriet. Ledende væskeinntrengning, som for eksempel vann, kan forårsake skade som medfører brann eller eksplosjon. Oppbevar batteriet på et kjølig, tørt sted, unna brennbare og brannfarlige gjenstander. Omgivelser med etsende gass må unngås.
FORSIKTIG
- Hvis det lekker væske fra batteriet og denne kommer i kontakt med øynene, ikke gni øynene men vask dem godt med friskt og rent vann, som for eksempel vann fra springen, og ta kontakt med en lege øyeblikkelig. Hvis dette ikke gjøres kan væsken føre til synsproblemer.
- Hvis bruker får væske fra batteriet på hud eller klær, vask ordentlig med rent vann, for eksempel vann fra springen, øyeblikkelig.
Væsken kan forårsake irritasjon på huden.
- Hvis du finner rust, ekkel lukt, overoppheting, misfarging, deformering, og/eller andre uregelmessigheter når du bruker batteriet for første gang, må du ikke bruke det, men returnere det til din forhandler eller leverandør.
ADVARSEL
Hvis et elektrisk ledende objekt kommer i kontakt med batteripolene til litium-ion batteriet, kan dette resultere i kortslutning og brannfare. Ved lagring av litium-ion batteriet, følg nøye reglene for følgende innhold.
- Ikke plasser elektrisk ledende objekter som spiker eller metallträder av jern eller kopper i oppbevaringskassen.
For å unngå at kortslutning inntreffer, legg batteriet i verktøyet eller monter batteridekslet for lagring slik at ventilatoren ikke er synlig.
SYMBOLER
ADVARSEL
Følgende symboler brukes for maskinen. Sørg for å forstå betydningen av disse symbolene før maskinen tas i bruk.
 | CJ18DSL:Stikksag Elektrisk slagboremaskin |
 | For å minske faren for skade må brukeren lese instruksjonsboken. |
 | Kun for EU-landKasser aldri elektroverktøy sammen med husholdningsavfallet!I overholdelse av EU-direktiv 2012/19/EU om kassering av elektrisk og elektronisk utstyr og dets implementeringsrekkefølge i samsvar med nasjonale lover, må elektroverktøy som har nådd slutten av sin levetid samles inn separat og returneres til et miljøvennlig kompatibelt gjenvinningsanlegg. |
| V Merkespenning |
| n_0 | Ubelastet hastighet |
 | Tre |
 | Metall |
 | Slagboring |
 | Slå AV |
 | Koble fra batteriet |
 | Bryterlås |
 | Bryteropplåsing |
 | Batterikapasitet |
 | Gjenværende batteriindikator-bryter |
 | Gjenværende batterikapasitet er nesten ingenting. Lad opp batteriet snarest mulig |
 | Batteriets gjenværende kapasitet er halvert. |
 | Det er nok strøm på batteriet. |
 | Utilrådelig betjeningsmåte |
STANDARD TILBEH∅R
I tillegg til hovedenheten (1 enhet) inneholder pakken tilbehør som er listet opp på side 180.
Standard tilbehør kan endres uten varsel.
ANVENDELSE
○ Skjæring av forskjellig tømmer og hullskjæring
○ Skjæring av milde stålplater, aluminiumplater og kobberplater
○ Skjæring av syntetisk harpiks, som fenolharpiks og vinylklorid
○ Skjæring av tynne og myke konstruksjonsmaterialer
O Skjæring av rustfrie stålplater (med nr. 97 blad)
SPESIFIKASJONER
| Modell | CJ18DSL |
| Spenning | 18 V |
| Maks. skjæredybde | Tre 135 mmMild stål 10 mm |
| Ubelastet hastighet | 0 — 2400 min ^-1 |
| Slag | 26 mm |
| Min. skjæreradius | 25 mm |
| Vekt * | 2,5 — 2,8 kg |
* I henhold til EPTA-prosedyren 01/2014.
Avhengig av vedlagt batteri. Den tyngste vekten måles med BSL36B18.
MERK
På grunn av HiKOKIs kontinuerlige forsknings- og utviklingsprogram kan spesifi kasjonene i dette dokumentet endres uten forvarsel.
LADING
Før elektroverktøyet tas i bruk, lad batteriet som forklart nedenfor.
- Kople til strømforsyningen. (Fig. 2)
Når batteriet lades fra en strømadapter
O Sett laderens støpsel i stikkontakten.
Når du kobler kontakten til batteriladeren til en stikkontakt, vil pilotlampen blinke rødt (med intervall på 1 sekund).
FORSIKTIG

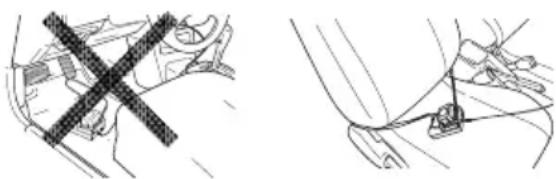

Bruk den medfølgende stroppen til batteriladeren til å feste batteriladeren på plass slik at den ikke kan flytte seg utilsiktet. (Se Fig. 18)
FORSIKTIG
Ikke plasser batteriladeren eller batteriet under førersetet. Fest batteriladeren slik at den ikke kan bevege seg utilsiktet, da dette kan føre til en ulykke.
Dersom kontakten er løs og faller ut av sigarettenneren, må den repareres. Da kontakten kan være feil, anbefales du å ta kontakt med din lokale bilforhandler. Fortsatt bruk av kontakten kan resultere i en ulykke grunnet overoppheting.
- Sett batteriet i laderen. (Fig. 2)
Sett batteriet fast i laderen.
- Lading
Når du setter inn et batteri i laderen, vil ladingen begynne og pilotlampen vil lyse kontinuerlig i rødt.
Når batteriet er helt oppladet, vil pilotlampen blinke rødt. (Med intervall på 1 sekund) (Se tabell 1)
Norsk
● Pilotlysets indikasjon
Pilotlysets indikasjoner blir som vist i Tabell 1, i samsvar med ladeapparatets eller det oppladbare batteriets tilstand.
Tabell 1
MERK: Ved beredskap når batteriet avkjøles, vil UC18YML2 / UC18YFSL avkjøle batteriet med en kjølevifte. (Kjøleviften fungerer imidlertid ikke når batteriet lades med 12 V likestrøms strømkilde i en bil.)
- Angående temperaturer og ladetider.
Temperaturer og ladetider vil bli som vist i tabell 2.
Tabell 2
| Batteri\Lader | UC18YFSL | UC18YML2(Vekselstrøm/likestrøm)* ^1 |
| Ladespenning V 14,4 V – 18 V | | |
| Vekt kg 0,5 0,7 | | | |
| Temperaturer hvor batteriet kan lades | 0°C – 50°C |
| Ladetid for batterikapasitet, ca. (ved 20 °C) | | |
| 1,3 Ah | min. | 20 | 20 / 50 |
| 1,5 Ah | min. | 22 | 22 / 60 |
| 2,0 Ah | min. | 30 | 30 / 80 |
| 2,5 Ah | min. | 35 | 35 / 100 |
| 3,0 Ah | min. | 45 | 45 / 120 |
| 4,0 Ah | min. | 60 | 60 / 160 |
| 5,0 Ah | min. | 75 | 75 / 200 |
| Antall battericeller 4 – 10 | |
*1 Vekselstrøm strømforsyning / Likestrøm12 V (i bil) strømforsyning
MERK
Ladetiden kan variere avhengig av temperatur og strømkildens strømspenning.
Spesielt ved hjelp av en likestrøms 12 V strømkilde i bil kan lading ta lengre tid ved høye temperaturer.
FORSIKTIG
Når batteriladeren har blitt brukt kontinuerlig, vil den bli varm, og kan være årsaken til feil. Når ladingen er ferdig, må du vente 15 minutter før du starter neste lading.
4. Kople laderen fra stikkontakten eller sigarettenneruttaket.
5. Hold laderen skikkelig og trekk ut batteriet.
MERK
Pass på å trekke ut batteriet fra laderen etter bruk og oppbevar det.
FORSIKTIG
Hvis batteriet lades mens det er varmt fordi det har vært utsatt for direkte sollys i lengre tid, eller fordi batteriet nettopp har vært i bruk, vil laderens pilotlys lyse grønt eller lyse i 1 sekund, være slukket i 0,5 sekunder (av i 0,5 sekunder). I dette tilfellet må batteriet kjøles ned før ladingen starter.
Når pilotlyset blafrer rødt (med intervall på 0,2 sekunder), må du kontrollere om det fi nnes fremmedlegemer i laderens batterikontakt og eventuelt fjerne disse. Hvis det ikke fi nnes noen fremmedlegemer, er det mulig at batteriet eller laderen er defekt. Ta den med til et godkjent servicesenter.
○ Fordi den innebygde mikrodatamaskinen bruker cirka 3 sekunder på å bekrefte at batteriet som lades med laderen er tatt ut, skal du vente i minimum 3 sekunder før du setter det inn igjen for å fortsette ladingen. Hvis batteriet settes inn igjen før det har gått 3 sekunder, kan det hende at batteriet ikke blir korrekt ladet.
○ Kontroller spenningen på strømkilden i bilen när pilotlampen blafrer kontinuerlig i grønt (hvert 0,2 sekund). (UC18YML2)
Hvis spenningen er 12 V eller lavere, indikerer det at bilbatteriet er svekket og kan ikke lade.
○ Blinker ikke pilotlampen i rødt (hvert sekund) selv om ladeledningen eller sigarettennerens tilkoplingsstøpsel er koplet til strømkilden, angir det at beskyttelseskretsen i laderen kan være aktivert.
Fjern ledningen eller støpslet fra strømkilden og koble den til igjen etter cirka 30 sekunder. Dersom dette ikke får pilotlampe til å blinke rødt (hvert sekund), vennligst ta laderen til et autorisert HiKOKI-verksted.
MONTERING OG BRUK
| Handling Figur Side | | |
| Ta ut og sette inn batteriet 1 | | 181 |
| Lading 2 | | 181 |
| Endre blader 3 | | 181 |
| Bryterbruk 4 | | 181 |
| Gjenværende batteriindikator | 5 | 181 |
| Justere den orbitale driften | 6 | 181 |
| Tverrstykke | 7 | 182 |
| Montering og demontering av chipdekslet | 8 | 182 |
| Inneholder den sekskantede skiftenøkkelen | 9 | 182 |
| Montering av guiden (selges separat) og rettlinjet skjæring | 10 | 182 |
| Montering av guiden (selges separat) og kutting av en sirkel eller sirkulær bue | 11 | 182 |
| Skjære i metallmaterialer | 12 | 182 |
| Vinkelformet skjæring | 13 | 183 |
| Hullskjæring | 14 | 183 |
| Vedrørende skjæring av rustfrie stålplater | 15 | 183 |
| Koble til rengjøringsmiddel | 16 | 183 |
| Underbase | 17 | 183 |
| Valg av tilbehør | — | 184 |
VALG AV BLADER
For å sørge for maksimal driftseffektivitet og resultater er det veldig viktig å velge det passende bladet for type og tykkelse for materialet som skal skjæres. Bladnummeret i inngravert i nærheten av monteringsdelen for hvert blad. Velg passende blader ved å se i Tabell 3.
Dra ut batteriet før inspeksjon eller vedlikehold utføres.
1. Inspisere bladet
Fortsatt bruk av et sløvt eller skadet blad vil føre til redusert skjæreeff aktivitet og kan føre til overbelastning av motoren. Bytt bladet med et nytt ett med en gang overdreven avsliping er merkbart.
2. Inspisere monteringsskruene
Gjennomfør regelmessig kontroll av alle monteringsskruer og at de er skikkelig strammet. Hvis noen av skruene er løse, stram dem umiddelbart. Hvis du unnlater å gjøre dette, kan det oppstå alvorlig fare.
3. Vedlikehold av motoren
Motorrotasjonen er selve "hjertet" til elektroverktøyet. Vær forsiktig slik at rotasjonen ikke blir skadet og/eller våt av olje eller vann.
4. Rengjøring på utsiden
Hvis det kommer flekker på elektroverktøyet, tørker du av det med en myk, tørr klut eller en klut fuktet med såpevann. Bruk ikke kloroppløsninger, bensin eller malingstynnere da disse kan løse opp plasten.
5. Lagring
Oppbevar elektroverktøyet på et sted der temperaturen er mindre enn 40 °C og utenfor barns rekkevidde.
MERK
Lagring av litium-ion batterier.
Sørg för at litium-ion batteriene er fulladet før de skal lagres.
Oppbevaring av batteriene i lengre tid (3 måneder eller mer) med lav ladetilstand kan føre til redusert ytelse, vesentlig reduksjon av batteriets brukstid eller at batteriene ikke holder på ladingen.
Imidlertid kan en vesentlig reduksjon av batteriets brukstid gjenvinnes ved gjentatt lading og bruk av batteriene to til fem ganger.
Hvis batterienes brukstid er veldig kort til tross for gjentatt lading og bruk, må du anse batteriene som defekte, og kjøpe nye batterier.
FORSIKTIG
Sikkerhetsregler og normer som gjelder for det enkelte land, må overholdes ved drift og vedlikehold av elektroverktøy.
Viktig melding om batteriene til HiKOKI batteridrevne elektroverktøy
Bruk alltid et av våre spesialproduserte batterier. Vi kan ikke garantere sikkerheten og ytelsen til våre elektroverktøy hvis de brukes sammen med andre batterier enn de som er angitt av oss, eller hvis batteriet er demontert og modifi sert (slik som demontering og bytte av celler eller andre indre deler).
GARANTI
Vi garanterer HiKOKI elektroverktøy i samsvar med lovfestede/landsspesifikke forskrifter. Denne garantien dekker ikke feil eller skader på grunn av misbruk, vanstell, eller normal slitasje. Hvis du ønsker å klage, vennligst send elektroverktøyet, ikke demontert, med GARANTISERTIFIKATET som finnes på slutten av denne brukerveiledningen, til et autorisert HiKOKI-verksted.
De målte verdiene ble fastsatt i samsvar med EN62841 og ISO 4871.
Målt A-veid lydeff ektnivå: 95 dB (A).
Målt A-veid lydtrykknivå: 84 dB (A).
Usikkerhet K: 5 dB (A).
Bruk hørselvern.
Total vibrasjonsverdi (triax vektor sum) beregnet ifølge EN62841.
Kutte planker:
Vibrasjonsutslippsverdi a_h,B=8,0~m/s^2
Usikkerhet K = 4,6 m/s²
Skjære metallplater:
Vibrasjonsutslippsverdi a_h , M = 5,2m / s^2
Usikkerhet K = 1,5 m/s²
Den oppgitte totalverdien for vibrasjoner er målt i overensstemmelse med en standard testmetode og kan brukes til å sammenligne et verktøy med et annet.
Den kan også brukes som en foreløpig estimering av eksponering.
ADVARSEL
○ Vibrasjonsemisjonen under bruk av elektroverktøyet kan variere fra den opplyste totalverdien avhengig av hvordan maskinen brukes.
○ Identifiser sikkerhetstiltak basert på hvor utsatt brukeren vil være under de gjeldende bruksforholdene, for å beskytte brukeren (vurdert i forhold til bruken, som hvor mange ganger maskinen er slått på eller av og tomgangskjøring i tillegg til aktiv bruk).
MERK
På grunn av HiKOKIs kontinuerlige forsknings- og utviklingsprogram kan spesifi kasjonene i dette dokumentet endres uten forvarsel.
Tabell 3 Liste over passende blader
| Materialet som skal skjæres | BladMaterialkvalitet | Nr. 1 (Ekstra lang) | Nr. 11 Nr. 12 Nr. | 15 Nr. 16 Nr. | 21 Nr. 22 Nr. 41 Nr. 97 | | |
| Tykkelse på materialet (mm) |
| Tømmer | Generell tømmer | Under 135 | 10 - 55 | Under 20 | 10 - 55 | 5 - 40 | 10 - 65 | | | |
| Kryssfi ner 5 - 30 Under 10 5 - 30 3 - 20 | | | | | | | | |
| Jernplate | Mild stålplate 3 - 6 Under 3 2 - 5 | | | | | | | | |
| Rustfri stålplate | | | | | | | | | 1,5 - 2,5 |
| Ikke-jernholdig metall | Aluminiumkobber, messing | | | | 3 - 12 | Under 3 | | | | Under 5 |
| Aluminiumramme | | | | Høyde opp til 25 | | | | | Høyde opp til 25 |
| Plastikk | Fenolharpiks, melamin, harpiks osv. | | | | 5 - 20 | Under 6 | 5 - 15 | Under 6 | | 5 - 15 |
| Vinylklorid, akrylharpiks osv. | | 5 - 30 | Under 10 | 5 - 20 | Under 5 | 5 - 30 | 3 - 20 | | 5 - 15 |
| Skummet polyetylen, skummet styrol | | 10 - 55 | 3 - 25 | 5 - 25 | 10 - 55 | 3 - 40 | | 5 - 25 | |
| Masse | Papp, bølgepapp | | 10 - 55 | 3 - 25 | | | 10 - 55 | 3 - 40 | | |
| Hard fiberplate | | | | 3 - 25 | Under 6 | | | | 3 - 25 |
| Fiberplate | | | | | Under 6 | | | | |
MERK
Den minste skjæringsradiusen for bladene til nr. 1 (ekstra lang), nr. 21, nr. 22 og nr. 41 er 100 mm.
