GEBRUIKSAANWIJZING CJ 18DSL HiKOKI
(Vertaling van de oorspronkelijke instructies)

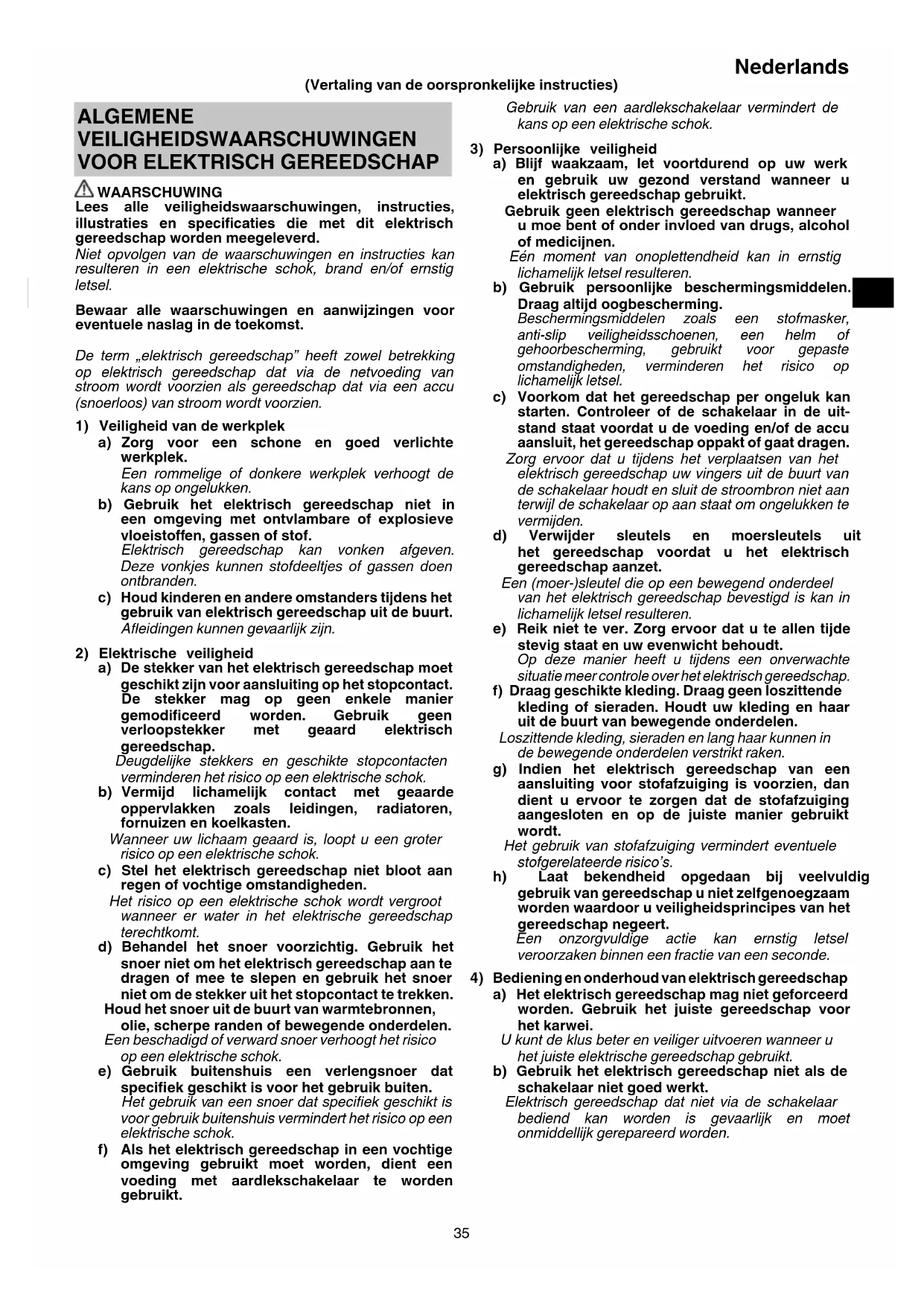

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR ELEKTRISCH GEREEDSCHAP
⚠ WAARSCHUWING
Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die met dit elektrisch gereedschap worden meegeleverd.
Niet opvolgen van de waarschuwingen en instructies kan resulteren in een elektrische schok, brand en/of ernstig letsel.
Bewaar alle waarschuwingen en aanwijzingen voor eventuele naslag in de toekomst.
De term „elektrisch gereedschap” heeft zowel betrekking op elektrisch gereedschap dat via de netvoeding van stroom wordt voorzien als gereedschap dat via een accu (snoerloos) van stroom wordt voorzien.
1) Veiligheid van de werkplek
a) Zorg voor een schone en goed verlichte werkplek.
Een rommelige of donkere werkplek verhoogt de kans op ongelukken.
b) Gebruik het elektrisch gereedschap niet in een omgeving met ontvlambare of explosieve vloeistoffen, gassen of stof.
Elektrisch gereedschap kan vonken afgeven. Deze vonkjes kunnen stofdeeltjes of gassen doen ontbranden.
c) Houd kinderen en andere omstanders tijdens het gebruik van elektrisch gereedschap uit de buurt. Afleidingen kunnen gevaarlijk zijn.
2) Elektrische veiligheid
a) De stekker van het elektrisch gereedschap moet geschikt zijn voor aansluiting op het stopcontact. De stekker mag op geen enkele manier gemodificeerd worden. Gebruik geen verloopstekker met geaard elektrisch gereedschap.
Deugdelijke stekkers en geschikte stopcontacten verminderen het risico op een elektrische schok.
b) Vermijd lichamelijk contact met geaarde oppervlakken zoals leidingen, radiatoren, fornuizen en koelkasten.
Wanneer uw lichaam geaard is, loopt u een groter risico op een elektrische schok.
c) Stel het elektrisch gereedschap niet bloot aan regen of vochtige omstandigheden.
Het risico op een elektrische schok wordt vergroot wanneer er water in het elektrische gereedschap terechtkomt.
d) Behandel het snoer voorzichtig. Gebruik het snoer niet om het elektrisch gereedschap aan te dragen of mee te slepen en gebruik het snoer niet om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van warmtebronnen, olie, scherpe randen of bewegende onderdelen.
Een beschadigd of verward snoer verhoogt het risico op een elektrische schok.
e) Gebruik buitenshuis een verlengsnoer dat specifiek geschikt is voor het gebruik buiten.
Het gebruik van een snoer dat specifiek geschikt is voor gebruik buitenshuis vermindert het risico op een elektrische schok.
f) Als het elektrisch gereedschap in een vochtige omgeving gebruikt moet worden, dient een voeding met aardlekschakelaar te worden gebruikt.
Gebruik van een aardlekschakelaar vermindert de kans op een elektrische schok.
3) Persoonlijke veiligheid
a) Blijf waakzaam, let voortdurend op uw werk en gebruik uw gezond verstand wanneer u elektrisch gereedschap gebruikt.
Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed van drugs, alcohol of medicijnen.
Eén moment van onoplettendheid kan in ernstig lichamelijk letsel resulteren.
b) Gebruik persoonlijke beschermingsmiddelen. Draag altijd oogbescherming.
Beschermingsmiddelen zoals een stofmasker, anti-slip veiligheidsschoenen, een helm of gehoorbescherming, gebruikt voor gepaste omstandigheden, verminderen het risico op lichamelijk letsel.
c) Voorkom dat het gereedschap per ongeluk kan starten. Controleer of de schakelaar in de uitstand staat voordat u de voeding en/of de accu aansluit, het gereedschap oppakt of gaat dragen.
Zorg ervoor dat u tijdens het verplaatsen van het elektrisch gereedschap uw vingers uit de buurt van de schakelaar houdt en sluit de stroombron niet aan terwijl de schakelaar op aan staat om ongelukken te vermijden.
d) Verwijder sleutels en moersleutels uit het gereedschap voordat u het elektrisch gereedschap aanzet.
Een (moer-)sleutel die op een bewegend onderdeel van het elektrisch gereedschap bevestigd is kan in lichamelijk letsel resulteren.
e) Reik niet te ver. Zorg ervoor dat u te allen tijde stevig staat en uw evenwicht behoudt.
Op deze manier heeft u tijdens een onverwachte situatie meer controle over het elektrisch gereedschap.
f) Draag geschikte kleding. Draag geen loszittende kleding of sieraden. Houdt uw kleding en haar uit de buurt van bewegende onderdelen.
Loszittende kleding, sieraden en lang haar kunnen in de bewegende onderdelen verstrikt raken.
g) Indien het elektrisch gereedschap van een aansluiting voor stofafzuiging is voorzien, dan dient u ervoor te zorgen dat de stofafzuiging aangesloten en op de juiste manier gebruikt wordt.
Het gebruik van stofafzuiging vermindert eventuele stofgerelateerde risico's.
h) Laat bekendheid opgedaan bij veelvuldig gebruik van gereedschap u niet zelfgenoegzaam worden waardoor u veiligheidsprincipes van het gereedschap negeert.
Een onzorgvuldige actie kan ernstig letsel veroorzaken binnen een fractie van een seconde.
4) Bediening en onderhoud van elektrisch gereedschap
a) Het elektrisch gereedschap mag niet geforceerd worden. Gebruik het juiste gereedschap voor het karwei.
U kunt de klus beter en veiliger uitvoeren wanneer u het juiste elektrische gereedschap gebruikt.
b) Gebruik het elektrisch gereedschap niet als de schakelaar niet goed werkt.
Elektrisch gereedschap dat niet via de schakelaar bediend kan worden is gevaarlijk en moet onmiddellijk gerepareerd worden.
Nederlands
c) Haal de stekker uit het stopcontact en/of verwijder de accu, als deze losgemaakt kan worden, van het elektrische gereedschap voordat u afstellingen verricht, accessoires verwisselt of voordat u het elektrische gereedschap opbergt.
Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk opstart.
d) Berg elektrisch gereedschap buiten het bereik van kinderen op en sta niet toe dat personen die niet bekend zijn met het juiste gebruik van het gereedschap of deze voorschriften dit elektrisch gereedschap gebruiken.
Eletrisch gereedschap is gevaarlijk in onbevoegde handen.
e) Verzorg het elektrische gereedschap accessoires. Controleer het gereedschap op een foutieve uitlijning, vastgelopen of defecte bewegende onderdelen en andere problemen die van invloed kunnen zijn op de juiste werking van het gereedschap. Indien het gereedschap defect of beschadigd is moet het gerepareerd worden voordat u het gereedschap opnieuw gebruikt.
Slecht onderhouden elektrisch gereedschap is verantwoordelijk voor een groot aantal doe-het-zelf ongelukken.
f) Houd snijwerktuigen scherp en schoon.
Goed onderhouden snijwerktuigen met scherpe snijranden lopen minder snel vast en zijn gemakkelijker in het gebruik.
g) Elektrisch gereedschap, toebehoren, bits enz. moeten in overeenstemming met deze instructies worden gebruikt, waarbij de werkomstandigheden en het werk dat gedaan moet worden in overweging moeten worden genomen.
Gebruik van het elektrisch gereedschap voor andere doeleinden dan waarvoor het is bedoeld, kan resulteren in een gevaarlijke situatie.
h) Houd de handvat- en greepoppervlakken droog, schoon en vrij van olie en vet.
Glibberige handvat- en greepoppervlakken zorgen voor onveilig gebruik en onveilige bediening van het gereedschap in onverwachte situaties.
5) Gebruik en onderhoud van de accu
a) Herlaad alleen met de lader die door de fabrikant wordt gespecifi ceerd.
Een lader die geschikt is voor één bepaald type accu kan brandgevaar veroorzaken bij gebruik met een andere accu.
b) Gebruik elektrisch gereedschap alleen met de specifi ek daarvoor bestemde accu's.
Het gebruik van andere accu's kan letsel of brand veroorzaken.
c) Wanneer de accu niet in gebruik is, moet u deze uit de buurt houden van andere metalen voorwerpen zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die de contacten zouden kortsluiten.
Kortsluiten van de accucontacten kan brandwonden of brand veroorzaken.
d) Bij een verkeerd gebruik kan er vloeistof uit de accu lekken; vermijd elk contact daarmee. Als u dit onverhoopt toch aanraakt, moet u goed met water spoelen. Indien de vloeistof in contact komt met de ogen, moet u ook onmiddellijk medische hulp inroepen.
Vloeistof die uit de accu lekt kan irritatie en brandwonden veroorzaken.
e) Gebruik geen accu of gereedschappen die zijn beschadigd of aangepast.
Beschadigde of aangepaste accu's kunnen onvoorspelbaar gedrag vertonen, wat brand, explosie of risico op letsel veroorzaakt.
f) Stel een accu of gereedschap niet bloot aan vuur of excessief hoge temperaturen.
Blootstelling aan vuur of temperaturen boven de 130 °C kan een explosie veroorzaken.
g) Volg alle instructies voor het opladen en laad de accu of het gereedschap niet op buiten het temperatuurbereik dat in de gebruikershandleiding wordt voorgeschreven.
Onjuist opladen of bij temperaturen buiten het voorgeschreven bereik kan de accu beschadigen en het risico op brand verhogen.
en
6) Onderhoud
a) Het gereedschap mag uitsluitend door bevoegd onderhoudspersoneel worden onderhouden en er mag daarbij uitsluitend gebruik gemaakt worden van identieke vervangingsonderdelen. Hierdoor kunt u er op rekenen dat het elektrisch gereedschap veilig blijft.
b) Probeer beschadigde accu's nooit te repareren. Onderhoud aan accu's dient alleen te worden uitgevoerd door de fabrikant of erkend onderhoudspersoneel.
VOORZORGSMAATREGELEN
Houd kinderen en kwetsbare personen op een afstand. Het gereedschap moet na gebruik buiten het bereik van kinderen en andere kwetsbare personen worden opgeborgen.
- Houd het gereedschap vast aan de geïsoleerde handgrepen tijdens het uitvoeren van een bewerking waarbij het snijtoebehoren in aanraking kan komen met verborgen bedrading. Als het snijtoebehoren een onder stroom staande draad aanraakt, zorgt dit er voor dat niet-geïsoleerde delen van het gereedschap ook onder stroom komen, waardoor de gebruiker een elektrische schok kan krijgen.
- Gebruik klemmen of een andere praktische manier om het werkstuk vast te maken aan een stabiel platform.
Als u het werkstuk met de hand of tegen uw lichaam houdt, blijft het onstabiel en kan het leiden tot verlies van de controle.
AANVULLENDE
- Laad de accu altijd op bij een temperatuur van 0 °C - 40 °C. Een temperatuur van minder dan 0 °C zal overlapping veroorzaken, wat gevaarlijk is. De accu kan niet worden opgeladen bij een temperatuur hoger dan 40 °C.
De geschiktste temperatuur voor opladen ligt tussen de 20 °C – 25 °C.
- Gebruik de lader niet constant.
Laat de oplader ongeveer 15 minuten met rust na het opladen voordat u aan de volgende accu begint.
- Voorkom dat stof of vuil in de aansluitopening van de accu terecht komt.
-
Demonteer de accu of acculader niet.
-
Voorkom kortsluiting van de accu. Kortsluiten van de accu zal resulteren in een grote stroom en oververhitting. Dit zal resulteren in brandwonden en schade aan de accu.
- Gooi de accu niet in het vuur. Een brandende accu kan ontploff en.
- Steek nooit een voorwerp in de ventilatie-openingen van de lader. Als er een voorwerp of ontvlambaar materiaal in de ventilatie-openingen van de acculader wordt gestoken, kan dit resulteren in een elektrische schok of beschadiging aan de acculader.
- Breng de accu naar de winkel waar deze gekocht werd, nadat deze na opladen onvoldoende kracht heeft voor praktisch gebruik. Gooi een uitgewerkte accu niet zomaar weg.
- Als de machine continu wordt gebruikt op lage snelheid, wordt de motor extra belast wat kan resulteren in het vastlopen van de motor. Gebruik dit elektrische gereedschap altijd zo dat het blad niet klem komt te zitten met het materiaal tijdens gebruik. Stel de bladsnelheid altijd af om soepel zagen mogelijk te maken.
- Zet het werkstuk goed vast. Een werkstuk dat met klemmen of een bankschroef is vastgezet, is veiliger dan een werkstuk dat u met de hand vasthoudt.
- Voorbereiden en controleren van de werkomgeving. Zorg ervoor dat de werkplek voldoet aan alle voorwaarden zoals uiteengezet in de voorzorgen.
- Zorg ervoor dat de batterij stevig geplaatst wordt. Indien dit niet gebeurd, kan het voorkomen dat de accu eruit valt en een ongeluk veroorzaakt.
- Stof geproduceerd tijdens gebruik
De stof geproduceerd tijdens normaal gebruik kan van invloed zijn op de gezondheid van de gebruiker. Een van het volgende wordt aanbevolen.
a) Draag een stofmasker
b) Gebruik externe stofverzamelapparatuur
Bij gebruik van de externe stofverzamelapparatuur, sluit de adapter aan op de slang van de externe stofverzamelapparatuur.
- Bladen wisselen
○ U moet de stroom UIT schakelen en de accu losmaken van het apparaat voor u de bladen gaat verwisselen.
○ Open de hendel niet wanneer de zuiger in beweging is.
(Afb.3)
○ Bevestig de uitsparingen van het blad stevig in de bladhouder. (Afb.3)
○ Bevestig het blad tussen de groef van de rol. (Afb.3)
15. Zorg er altijd voor dat de uitschakelknop wordt ingedrukt naar de vergrendelde positie wanneer niet in gebruik.
16 Kijk niet rechtstreeks in het licht van de LED lamp. Langdurige en rechtstreekse blootstelling aan het licht van de LED lamp kan oogbeschadiging veroorzaken.
17. Door bij het zagen van hout het anti-splinterstuk te gebruiken, kunt u het splinteren van het oppervlak tegengaan.
Steek het anti-splinterstuk op de voetplaat en druk het stevig vast.
- Gebruik spaanderdeksel
Deze beveiliging voorkomt dat spaanders en splinters in het rond geslingerd worden en verbetert de eff ectiviteit van de stofzak.
○ De spaankast kan bij het zagen van metaal als het ware gezandstraald worden.
19. Gebruik onderbasis (apart verkrijgbaar)
○ Met gebruik van de onderbasis gemaakt van staal zal afschuring van aluminiumbasis afnemen voornamelijk bij snijmetalen. Bevestig de onderbasis aan de onderkant van de basis door bevestigen van de 4 schroeven.
- Gebruik van de onderbasis gemaakt van plastic zal krassen van snijoppervlak verminderen. Bevestig de onderbasis aan de onderkant van de basis door bevestigen van de 4 schroeven.
- Om het losraken van het blad, beschadigen of overmatige slijtage van de zuiger te voorkomen, zorg ervoor dat het oppervlak van de basisplaat is bevestigd aan het werkstuk tijdens het zagen.
21 Bij lage draaisnelheden, kan geen hout gezaagd worden met een dikte van 10 mm of meer of staal met een dikte van 1 mm of meer.
- Voor het verzekeren van nauwkeurig zagen bij gebruik van de geleider, stel de omlooppositie altijd in op „0”.
- Bij het zagen van een kleine cirkelvormige boog verminder de voedingssnelheid van de machine. Als de machine te snel wordt gevoed, kan dit breken van het blad veroorzaken.
- Circulair zagen dient gedaan te worden met het blad ongeveer verticaal op het bodemoppervlak van de basis.
- Bij het snijden van metaalhoudende materialen, gebruik een geschikte snijvloeistof (spilolie, zee water, enz.) om de levensduur van het bladte verlengen.
- Hoekzagen kan niet worden gedaan bij het adopteren van de stofverzamelaar.
- Aansluiting op de reiniger (los verkrijgbaar)
Door een reiniger te gebruiken via de stofzak en de adapter (los verkrijgbaar) kan het meeste zaagsel en stof worden verzameld.
OPMERKINGEN BIJ GEBRUIK LITHIUM-ION BATTERIJ
De lithium-ion accu is voorzien van een beschermingsfunctie die volledige ontlading van de accu voorkomt waardoor de levensduur wordt verlengd.
In geval 1 t/m 3 hieronder kan de motor tijdens het gebruik van het product tot stilstand komen, zelfs wanneer u de schakelaar ingedrukt houdt. Dit geeft geen probleem met het product aan maar wordt veroorzaakt door de beschermingsfunctie.
- De motor komt tot stilstand wanneer de accu leeg is.
De accu moet in dit geval onmiddellijk opgeladen worden.
- De motor kan tot stilstand komen wanneer het gereedschap overbelast wordt. Laat de schakelaar in dit geval onmiddellijk los en verhelp de oorzaak van de overbelasting. Wanneer u het probleem verholpen heeft kunt u het gereedschap opnieuw gebruiken.
- Wanneer de accu oververhit is door overbelasting, kan het zijn dat de accu niet meer werkt.
In dit geval moet u de accu niet verder gebruiken, maar deze eerst laten afkoelen. Wanneer u het probleem verholpen heeft kunt u de accu opnieuw gebruiken.
Gelieve eveneens aandacht te schenken aan volgende waarschuwing en aandachtspunt.
WAARSCHUWING
Om acculekken, het opwekken van warmte, rookontwikkeling, explosie en ontsteking bijtijds te vermijden, moet u de volgende voorzorgsmaatregelen nemen.
- Zorg ervoor dat er zich geen spaanders en stof op de accu ophopen.
○ Zorg er tijdens de werkzaamheden voor dat er geen spaanders en stof op de accu kunnen vallen.
○ Zorg ervoor dat de spaanders en het stof die tijdens het werk op het elektrisch gereedschap vallen zich niet op de accu ophopen.
○ Bewaar een ongebruikte accu niet op een plaats waar deze aan spaanders en stof wordt blootgesteld.
○ Verwijder alle spaanders en stof van een accu voordat u hem opbergt en bewaar de accu niet op dezelfde plek als metalen onderdelen (schroeven, spijkers, enz.).
Nederlands
- Doorboor de accu niet met een scherp voorwerp, zoals een nagel, klop er niet op met een hamer, stap niet op de accu, gooi er niet mee en stel hem niet bloot aan zware fysieke schokken.
- Gebruik geen zichtbare beschadigde of vervormde accu.
- Gebruik de accu niet met een omgekeerde polariteit.
- Sluit hem niet rechtstreeks aan op het stopcontact of op de sigarettenaansteker in een auto.
- Gebruik de accu niet voor andere doeleinden dan de in deze gebruiksaanwijzing genoemde.
- Wanneer de accu niet kan worden opgeladen, zelfs nadat de specifi eke oplaadtijd verstreken is, moet u onmiddellijk stoppen met het opladen.
- Zorg ervoor dat de accu niet te heet wordt of onder te grote druk komt te staan en stel hem niet aan deze omstandigheden bloot, zoals in een magnetron, droger of een hogedrukcontainer.
- Houd de accu onmiddellijk uit de buurt van vuur nadat er een lek of vieze geur is vastgesteld.
- Gebruik de accu niet op een plek waar een grote statische elektriciteit wordt opgewekt.
- In geval van een acculek, vieze geur, warmteontwikkeling, verkleuring of vervorming, of iets abnormaals tijdens het gebruik, het opladen of de opslag, moet u de accu onmiddellijk uit het gereedschap of de lader halen en moet u het gebruik ervan stoppen.
- Dompel de batterij niet onder of laat geen vloeistoff en erin vloeien. Binnendringen van geleidende vloeistof, zoals water, kan schade veroorzaken, met brand of een explosie tot gevolg. Bewaar de batterij op een koele, droge plaats, uit de buurt van explosieve en licht ontvlambare voorwerpen. Vermijd omgevingen met bijtend gas.
LET OP
-
Wanneer u de lekkende vloeistof uit de accu in de ogen krijgt, wrijf dan niet in de ogen, maar was ze goed uit met zoet en schoon water, zoals kraanwater en roep er onmiddellijk een dokter bij.
Indien u geen behandeling krijgt, kan de vloeistof oogproblemen veroorzaken.
-
Wanneer de vloeistof op uw huid of kleding lekt, moet u ze onmiddellijk goed wassen met schoon water, zoals kraanwater.
De kans bestaat dat dit huidirritatie veroorzaakt.
- Wanneer u roest, een vieze geur, oververhitting, verkleuring, vervorming en/of andere onregelmatigheden vaststelt wanneer u de accu voor de eerste keer gebruikt, gebruik hem dan niet verder, maar retourneer de accu aan uw leverancier of verkoper.
WAARSCHUWING
Als er een geleidende vreemde stof op de contacten van de lithium-ionaccu terechtkomt, kan de accu worden kortgesloten, waardoor brand kan ontstaan Wanneer u de lithium-ionaccu bewaart, dient u de volgende regels in acht te nemen
○ Plaats geen geleidende stoff en, spijkers en draden zoals ijzer- en koperdraad in de opslagdoos.
○ Plaats de accu in het gereedschap of bevestig het accudeksel stevig voor opslag tot u de ventilator niet meer ziet om kortsluiting te voorkomen.
SYMBOLEN
WAARSCHUWING
Hieronder staan symbolen afgebeeld die van toepassing zijn op deze machine. U moet de betekenis hiervan begrijpen voor u de machine gaat gebruiken.
 | CJ18DSL:Snoerloze decoupeerzaagmachine |
 | Om het risico op verwondingen te verminderen, moet de gebruiker de instructiehandleiding lezen. |
 | Alleen voor EU-landenGeef elektrisch gereedschap niet met het huisvuil mee!Volgens de Europese richtlijn 2012/19/EU inzake oude elektrische en elektronische apparaten en de toepassing daarvan binnen de nationale wetgeving, dient gebruikt elektrisch gereedschap gescheiden te worden ingezameld en te worden afgevoerd naar een recyclebedrijf dat voldoet aan de geldende milieu-eisen. |
| V Opgegeven voltage |
| n_0 | Onbelast toerental |
 | Hout |
 | Metaal |
 | AAN zetten |
| UIT zetten |
 | Koppel de batterij los |
| Schakelaar vergrendelen |
 | Schakelaar ontgrendelen |
 | Accucapaciteit |
| Indicatieschakelaar resterende acculading |
 | De resterende accucapaciteit is nagenoeg uitgeput. Laad de accu zo spoedig mogelijk op. |
| De resterende accucapaciteit is gehalveerd. |
| De resterende accucapaciteit is voldoende. |
 | Verboden handeling |
STANDAARD TOEBEHOREN
Naast het hoofdtoestel (1 toestel), bevat de verpakking de accessoires die vermeld staan op bladzijde 180.
De standaard toebehoren kunnen zonder nadere aankondiging gewijzigd worden.
TOEPASSINGEN
○ Zagen van verschillende soorten hout en verspanen
○ Zagen van vloeistalen plaat, aluminium plaat en koperen plaat
○ Het zagen van kunsthars, zoals phenolhars en vinylchloride
○ Het zagen van dun en zacht bouwmateriaal
○ Het zagen van roestvrijstalen plaat (met nr. 97 blad)
TECHNISCHE GEGEVENS
| Model | CJ18DSL |
| Voltage | 18 V |
| Max. zaagdiepte | Hout 135 mmVloeistaal 10 mm |
| Snelheid onbelast | 0 – 2400 min ^-1 |
| Slag | 26 mm |
| Min. zaagradius | 25 mm |
| Gewicht * | 2,5 – 2,8 kg |
* Volgens EPTA-procedure 01/2014.
Afhankelijk van de aangesloten accu. Het zwaarste gewicht wordt gemeten met BSL36B18.
OPMERKING
Op grond van het voortdurende research en ontwikkelingsprogramma van HiKOKI kunnen de hierin genoemde technische gegevens zonder voorafgaande kennisgeving worden gewijzigd.
OPLADEN
Voor het gebruik van het elektrisch gereedschap dient de accu als volgt opgeladen te worden.
1. Aansluiten op de stroombron. (Afb. 2)
Wanneer u de accu oplaadt met netvoeding
○ Sluit het netsnoer van de acculader aan op het stopcontact.
Wanneer de stekker van de acculader in het stopcontact wordt gestoken, zal het lampje in rood knipperen (met tussenpozen van 1 seconde).
LET OP
Gebruik het elektrisch snoer niet wanneer het beschadigd is. Laat het onmiddellijk repareren.
Wanneer u de accu oplaadt met 12 V gelijkstroom van een auto (UC18YML2)
○ Zet de acculader goed vast op zijn plaats in de auto..
Gebruik de meegeleverde riem om de acculader op zijn plaats vast te zetten zodat hij niet onverwachts kan gaan schuiven. (Zie Afb. 18)
LET OP
Zet de acculader of de accu zelf niet onder de bestuurdersstoel. Zet de acculader vast op zijn plaats om te voorkomen dat hij onverwachts gaat verschuiven, want dit kan leiden tot ongelukken.
○ Steek de stekker voor de aansteker in de aanstekeraansluiting.
Als de stekker te los zit en uit de aanstekeraansluiting valt, moet u de aansluiting laten repareren. Omdat er een defect in de aansluiting kan zijn, raden we u aan om contact op te nemen uw plaatselijke autodealer. Als u de aansluiting toch blijft gebruiken, kan deze oververhit raken, wat kan leiden tot een ongeluk.
2. Steek de batterij in de acculader. (Afb. 2)
Steek de batterij stevig in de acculader.
3. Opladen
Wanneer er een accu in de acculader wordt gedaan, zal het opladen beginnen en zal het controlelampje continu rood branden.
Wanneer de accu volledig is opgeladen, gaat het controlelampje rood knipperen. (Met tussenpozen van 1 seconde) (Zie Tabel 1)
● Aanduidingen van het controlelampje
De aanduidingen van het controlelampje zijn zoals aangegeven in Tabel 1, al naar gelang de toestand van de accu of de acculader.
Tabel 1
| Aanduidingen van het controlelampje |
| Het controlelampje licht op of knippert. | Voor het laden | Knippert (rood) | Licht ongeveer 0,5 seconde op. Licht ongeveer 0,5 seconde niet op. (0,5 seconde lang uit) | |
| Tijdens opladen | Brandt (rood) | Blijft branden |
| Na opladen | Knippert (rood) | Licht ongeveer 0,5 seconde op. Licht ongeveer 0,5 seconde niet op. (0,5 seconde lang uit) |
| Opladen onmogelijk | Flikkert (rood) | Licht ongeveer 0,1 seconde op. Licht ongeveer 0,1 seconde niet op. (0,1 seconde lang uit) | Er is iets mis met de accu of met de acculader |
| Oververhitting standby | Brandt (groen) (UC18YML2) | Blijft branden | De accu is oververhit. De accu kan niet opgeladen worden. (Het opladen wordt hervat wanneer de accu is afgekoeld). |
| Knippert (rood) (UC18YFSL) | Licht ongeveer 1 seconde op. Licht ongeveer 0,5 seconde niet op. (0,5 seconde lang uit) |
| Opladen van de stroombron in de auto is niet mogelijk (UC18YML2) | Knippert (groen) | Licht ongeveer 0,5 seconde op. Licht ongeveer 0,5 seconde niet op. (0,5 seconde lang uit) | Er is iets mis met de accu of met de acculader |
OPMERKING: Tijdens stand-by om de accu af te koelen, koelen de UC18YML2 / UC18YFSL de oververhitte accu af met een ventilator.
(De ventilator functioneert echter niet wanneer u de accu oplaadt met de 12 V gelijkstroombron van een auto.)
● Over de temperatuur en de oplaadtijd van de accu.
De temperaturen en bijbehorende oplaadtijden worden gegeven in Tabel 2.
Tabel 2
| Acculader Accu | UC18YFSL | UC18YML2 (AC/DC)*1 |
| Oplaadspanning V 14,4 V – 18 V | | |
| Gewicht kg 0,5 0,7 | | | |
| Geschikte temperatuur voor het opladen | 0°C – 50°C |
| Oplaadtijd voor accucapaciteit, ca. (bij 20 °C) | | |
| 1,3 Ah | min. | 20 | 20 / 50 |
| 1,5 Ah | min. | 22 | 22 / 60 |
| 2,0 Ah | min. | 30 | 30 / 80 |
| 2,5 Ah | min. | 35 | 35 / 100 |
| 3,0 Ah | min. | 45 | 45 / 120 |
| 4,0 Ah | min. | 60 | 60 / 160 |
| 5,0 Ah | min. | 75 | 75 / 200 |
| Aantal accucellen 4 – 10 | |
*1 Wisselstroom / 12 V gelijkstroom (auto)
OPMERKING
De oplaadtijd hangt mede af van de omgevingstemperatuur en het voltage van de stroombron.
Vooral bij gebruik van de 12 V gelijkstroom van een auto-accu als stroombron kan het opladen bij hogere temperaturen langer duren.
LET OP
Wanneer de acculader onafgebroken wordt gebruikt, zal deze warm worden, waardoor storingen kunnen worden veroorzaakt Wacht daarom 15 minuten wanneer het opladen is voltooid voor u opnieuw begint met opladen.
- Haal de stekker van de acculader uit het stopcontact of de sigarettenaansteker.
5. Houd de acculader stevig vast en trek de accu eruit. OPMERKING
U moet de accu na het laden uit de acculader halen en op een veilige plek bewaren.
LET OP
- Als de accu wordt opgeladen terwijl deze warm is omdat de accu langere tijd op een plaats lag die werd blootgesteld aan direct zonlicht of omdat de accu zojuist is gebruikt, kan het controlelampje van de acculader groen gaan branden of 1 seconde lang oplichten, dan 0,5 seconde niet oplichten (0,5 seconde uit). In dat geval moet u de accu eerst laten afkoelen voordat u met opladen begint.
○ Wanneer het controlelampje rood flikkert (elke 0,2 seconde), moet u controleren of er verontreinigingen zijn in de accu-aansluiting van de acculader en deze verwijderen als dat het geval is. Als er geen verontreinigingen zijn, is het mogelijk dat de accu of de acculader defect is. Breng deze dan naar een offi cieel servicecentrum.
○ Aangezien de ingebouwde microcomputer ongeveer 3 seconden nodig heeft om vast te stellen dat de accu die met de acculader wordt opgeladen eruit is genomen, moet u minimaal 3 seconden wachten voordat u de accu opnieuw in de acculader plaatst om het opladen te hervatten. Als u de accu terugplaatst voordat er 3 seconden zijn verstreken, is het mogelijk dat de accu niet juist wordt opgeladen.
○ Controleer het voltage van de stroombron in de auto wanneer het controlelampje groen blijft flikkeren (elke 0,2 seconde). (UC18YML2)
Als het voltage 12 V of lager is, dan geeft dat aan dat de auto-accu leeg raakt en dat opladen niet mogelijk is.
- Als het lampje niet rood knippert (1 keer per seconde) hoewel het snoer van de acculader of de stekker voor de sigarettenaansteker goed is aangesloten, dan is misschien de beveiliging van de acculader in werking getreden.
Haal dekker uit het stopcontact of uit de aansteker, wacht ongeveer 30 seconden en doe de stekker dan weer terug. Als het controlelampje nu nog niet rood gaat knipperen (1 keer per seconde), moet u de lader naar een bevoegd servicecentrum van HiKOKI brengen.
MONTAGE EN GEBRUIK
| Handeling | Afbeelding | Bladzijde |
| Verwijderen en aanbrengen van de accu | 1 | 181 |
| Opladen 2 | | 181 |
| Bladen wisselen 3 | | 181 |
| Bedienen van de hoofdschakelaar 4 | | 181 |
| Indicator resterende acculading | 5 | 181 |
| Afstellen van de omloopwerking | 6 | 181 |
| Splinterbescherming | 7 | 182 |
| Bevestigen en verwijderen van spaanderdeksel | 8 | 182 |
| Opbergen van de inbussleutel | 9 | 182 |
| Bevestigen van de geleider (apart verkrijgbaar) en rechtlijnig snijden | 10 | 182 |
| Bevestigen van de geleider (apart verkrijgbaar) en snijden van een cirkel of een cirkelboog | 11 | 182 |
| Het zagen van metalen materialen | 12 | 182 |
| Verstekzagen | 13 | 183 |
| Verspanen | 14 | 183 |
| Betreff ende het zagen van roestvrijstalen platen | 15 | 183 |
| Aansluiten op de reiniger | 16 | 183 |
| Onder-voetplaat | 17 | 183 |
| Selecteren van accessoires | — | 184 |
SELECTIE VAN DE BLADEN
Om maximale operationele effi ciëntie en resultaten te verzekeren is het zeer belangrijk om het juiste blad te selecteren dat het meet geschikt is voor het type en de dikte van het te zagen materiaal. Het bladnummer is gegraveerd in de buurt van het montagedeel van elk blad. Selecteer juiste bladen door tabel 3 te raadplegen.
ONDERHOUD EN INSPECTIE
LET OP
Alvorens inspectie of onderhoud uit te voeren de accu verwijderen.
1. Inspectie van het blad
Het blijven gebruiken van een bot of beschadigd blad zal resulteren in verminderde zaagefficiëntie en kan overbelasting van de motor veroorzaken. Vervang het blad door een nieuwe zodra overmatige slijtage zichtbaar is.
2. Inspectie van bevestigingsschroeven
Controleer alle bevestigingsschroeven regelmatig en zorg ervoor dat ze goed aangedraaid zijn. Draai los zittende schroeven onmiddellijk vast. Doet u dit niet, dan kunnen ernstige gevaren het gevolg zijn.
3. Onderhoud van de motor
De motorwikkeling is het „hart“ van het elektrisch gereedschap. Let er daarom goed op dat de wikkeling niet beschadigd raakt en/of nat wordt met olie of water.
Nederlands
4. Reinigen van de behuizing
Wanneer het elektrisch gereedschap vuil is, veegt u het af met een zachte, droge doek of een doek bevochtigd met een zeepsopje. Gebruik geen chemische middelen zoals chloor, of vloeistoff en zoals benzine of verfverdunner, want deze kunnen het plastic vervormen of zelfs smelten.
5. Opbergen
Bewaar het elektrisch gereedschap op een plaats met een temperatuur van minder dan 40 °C en buiten het bereik van kinderen.
OPMERKING
Opbergen van lithium-ion accu's
Zorg dat de lithium-ion accu volledig is opgeladen voordat u deze opbergt.
Langdurig opbergen (3 maanden of langer) van een accu die bijna leeg is kan resulteren in slechtere prestaties, een sterke afname van de gebruiksduur van de accu en ook is het mogelijk dat de accu niet meer opgeladen kan worden.
Een sterke afname van de gebruiksduur van de accu kan soms wel weer verholpen worden door de accu herhaaldelijk, van twee- tot vijfmaal, op te laden en te gebruiken.
Als de gebruiksduur van de accu zeer kort blijft nadat deze meerdere malen is opgeladen en gebruikt, is de accu versleten en dient u een nieuwe accu aan te schaff en.
LET OP
Bij gebruik en onderhoud van elektrisch gereedschap dienen de in het land waar u zich bevindt geldende veiligheidsregelgeving en veiligheidsstandaarden stipt te worden opgevolgd.
Gebruik altijd een van onze voorgeschreven originele accu's. Wij kunnen de veiligheid en prestatie van ons snoerloos elektrisch gereedschap niet garanderen bij gebruik van andere dan de voorgeschreven accu's, of als de accu gedemonteerd of gewijzigd is (zoals demontage of vervanging van accucellen of andere inwendige onderdelen).
GARANTIE
De garantie op het elektrisch gereedschap van HiKOKI is in overeenstemming met de wettelijke/landspecifi eke richtlijnen. Deze garantie dekt geen defecten of schade als gevolg van foutief gebruik, misbruik of normale slijtage. In geval van klachten verzoeken wij u het elektrisch gereedschap samen met het GARANTIECERTIFICAAT dat u achterin deze handleiding aantreft naar een erkend HiKOKI- servicecentrum te sturen.
De gemeten waarden zijn verkregen overeenkomstig EN62841 en voldoen aan de eisen van ISO 4871.
Gemeten A-gewogen geluidsniveau: 95 dB (A).
Gemeten A-gewogen geluidsdrukniveau: 84 dB (A).
Onzekerheid K: 5 dB (Å).
Draag gehoorbescherming.
Totale trillingswaarden (triax vector som) bepaald overeenkomstig EN62841.
Het snijden van planken:
Trillingsemissiewaarde a_n , B = 8,0 m/s²
Onzekerheid K = 4,6 m/s²
Bladmetaal zagen:
Trillingsemissiewaarde a_h , M = 5,2 m/s ^2
Onzekerheid K = 1,5 m/s²
De totale bepaalde trillingswaarde is gemeten in overeenstemming met een standaard testmethode en kan worden gebruikt om meerdere gereedschappen met elkaar te vergelijken.
U kunt dit ook vooraf gebruiken als beoordeling van de blootstelling.
WAARSCHUWING
De trillingsemissiewaarde tijdens het feitelijke gebruik van het elektrisch gereedschap kan afwijken van de opgegeven totale waarde afhankelijk van de manieren waarop het gereedschap wordt gebruikt.
○ Neem kennis van de veiligheidsmaatregelen voor de bescherming van de gebruiker die gebaseerd zijn op een schatting van de blootstelling onder feitelijke gebruiksomstandigheden (rekening houdend met alle onderdelen van de gebruikscyclus, zoals de tijd dat het gereedschap is uitgeschakeld en wanneer dit onbelast draait inclusief de triggertijd).
OPMERKING
Op grond van het voortdurende research en ontwikkelingsprogramma van HiKOKI kunnen de hierin genoemde technische gegevens zonder voorafgaande kennisgeving worden gewijzigd.
Tabel 3 Lijst van geschikte bladen
| Te zagen materiaal | Materiaalkwaliteit\Blad | Nr. 1(superlang) | Nr. 11 | Nr. 12 Nr. | 5 Nr. 16 | Nr. 21 Nr. | 22 Nr. 41 Nr. | 97 | | |
| Dikte van materiaal (mm) |
| Bestekhout | Algemeen bestekhout | Onder 135 | 10 - 55 | Onder 20 | 10 - 55 | 5 - 40 | 10 - 65 | | | |
| Fineerplaten 5 - 30 | Onder 10 | 5 - 30 | 3 - 20 | | | | | | |
| IJzeren platen | Vloeistalen platen | | | | 3 - 6 | Onder 3 | 2 - 5 | | | |
| Roestvrijstalen platen | | | | | | | | | 1,5 - 2,5 |
| Metalen non-ferro | Aluminiumkoper, messing | | | | 3 - 12 | Onder 3 | Onder 5 | | | |
| Aluminium raamwerk | | | | Hoogte to maximaal 25 | | | | | Hoogte to maximaal 25 |
| Plastic | Phenolhars, melamine, hars, enz. | | | | 5 - 20 | Onder 6 | 5 - 15 | Onder 6 | 5 - 15 | |
| Vinylchloride, acrylhars, enz. | | 5 - 30 | Onder 10 | 5 - 20 | Onder 5 | 5 - 30 | 3 - 20 | 5 - 15 | |
| Geschuimd polyethyleen, geschuimd styrol | | 10 - 55 | 3 - 25 | 5 - 25 | 3 - 25 | 10 - 55 | 3 - 40 | 5 - 25 | |
| Houtvezel | Karton, gegolfd papier | | 10 - 55 | 3 - 25 | | | 10 - 55 | 3 - 40 | | |
| Hardboard | | | | 3 - 25 | Onder 6 | | | | 3 - 25 |
| Vezelplaat | | | | | Onder 6 | | | | |
OPMERKING
De minimale zaagradius van bladen Nr. 1 (superlang), Nr. 21, Nr. 22 en Nr. 41 is 100 mm.
