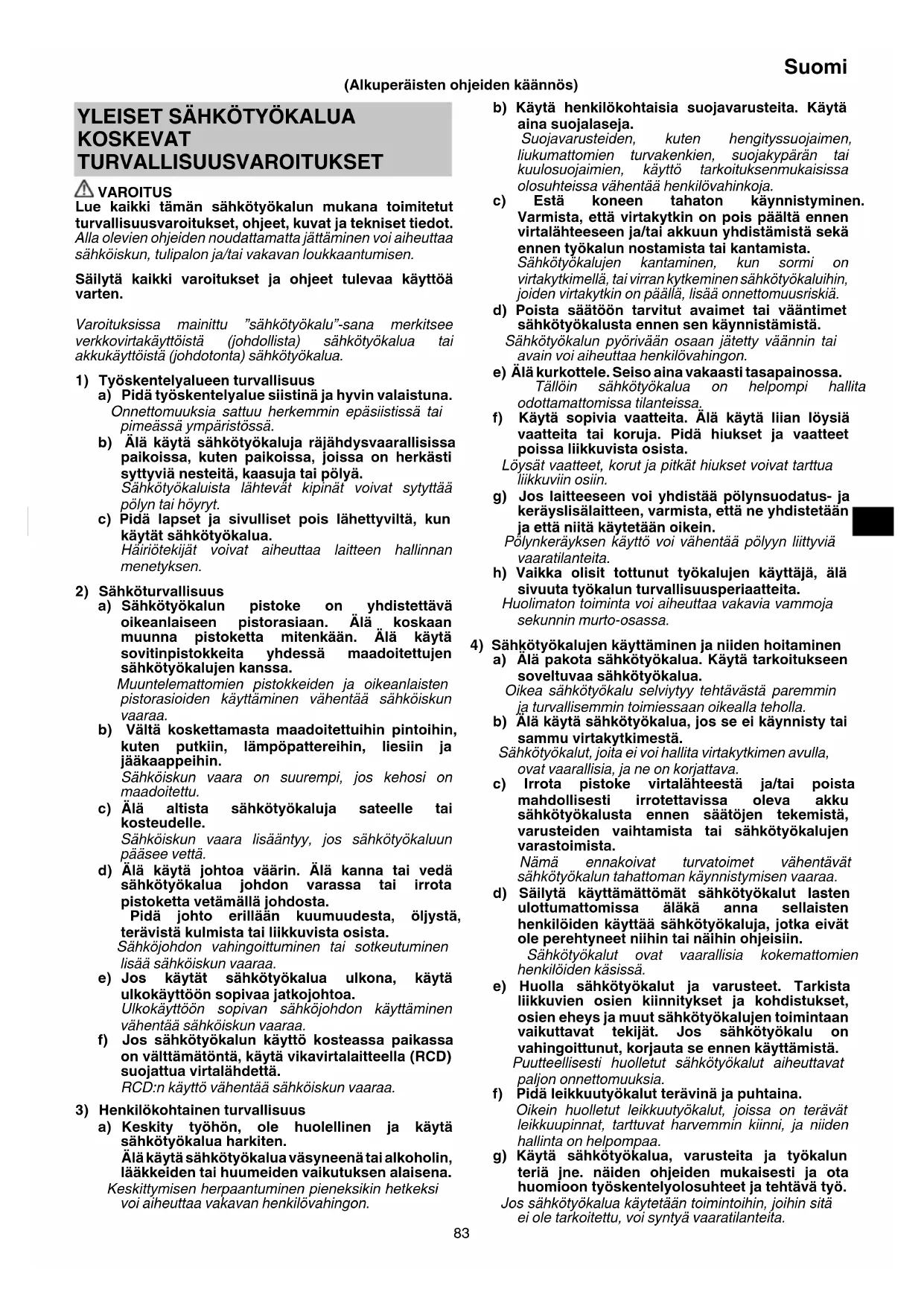

KÄYTTÖOHJE CJ 18DSL HiKOKI
(Alkuperäisten ohjeiden käännös)
YLEISET SÄHKÖTYÖKALUA KOSKEVAT TURVALLISUUSVAROITUKSET
⚠️ VAROITUS
Lue kaikki tämän sähkötyökalun mukana toimitetut turvallisuusvaroitukset, ohjeet, kuvat ja tekniset tiedot. Alla olevien ohjeiden noudattamatta jättäminen voi aiheuttaa sähköiskun, tulipalon ja/tai vakavan loukkaantumisen.
Säilytä kaikki varoitukset ja ohjeet tulevaa käyttöä varten.
Varoituksissa mainittu "sähkötyökalu"-sana merkitsee verkkovirtakäyttöistä (johdollista) sähkötyökalua tai akkukäyttöistä (johdotonta) sähkötyökalua.
1) Työskentelyalueen turvallisuus
a) Pidä työskentelyalue siistinä ja hyvin valaistuna. Onnettomuuksia sattuu herkemmin epäsiistissä tai pimeässä ympäristössä.
b) Älä käytä sähkötyökaluja räjähdysvaarallisissa paikoissa, kuten paikoissa, joissa on herkästi syttyviä nesteitä, kaasuja tai pölyä.
Sähkötyökaluista lähtevät kipinät voivat sytyttää pölyn tai höyryt.
c) Pidä lapset ja sivulliset pois lähettyviltä, kun käytät sähkötyökalua.
Häiriötekijät voivat aiheuttaa laitteen hallinnan menetyksen.
2) Sähköturvallisuus
a) Sähkötyökalun pistoke on yhdistettävä oikeanlaiseen pistorasiaan. Älä koskaan muunna pistoketta mitenkään. Älä käytä sovitinpistokkeita yhdessä maadoitettujen sähkötyökalujen kanssa.
Muuntelemattomien pistokkeiden ja oikeanlaisten pistorasioiden käyttäminen vähentää sähköiskun vaaraa.
b) Vältä koskettamasta maadoitettuihin pintoihin, kuten putkiin, lämpöpattereihin, liesiin ja jääkaappeihin.
Sähköiskun vaara on suurempi, jos kehosi on maadoitettu.
c) Älä altista sähkötyökaluja sateelle tai kosteudelle.
Sähköiskun vaara lisääntyy, jos sähkötyökaluun pääsee vettä.
d) Älä käytä johtoa väärin. Älä kanna tai vedä sähkötyökalua johdon varassa tai irrota pistoketta vetämällä johdosta.
Pidä johto erillään kuumuudesta, öljystä terävistä kulmista tai liikkuvista osista.
Sähköjohdon vahingoittuminen tai sotkeutuminen lisää sähköiskun vaaraa.
e) Jos käytät sähkötyökalua ulkona, käytä ulkokäyttöön sopivaa jatkojohtoa.
Ulkokäyttöön sopivan sähköjohdon käyttäminen vähentää sähköiskun vaaraa.
f) Jos sähkötyökalun käyttö kosteassa paikassa on välttämätöntä, käytä vikavirtalaitteella (RCD) suojattua virtalähdettä.
RCD:n käyttö vähentää sähköiskun vaaraa.
3) Henkilökohtainen turvallisuus
a) Keskity työhön, ole huolellinen ja käytä sähkötyökalua harkiten.
Älä käytä sähkötyökalua väsyneenä tai alkoholin, lääkkeiden tai huumeiden vaikutuksen alaisena.
Keskittymisen herpaantuminen pieneksikin hetkeksi voi aiheuttaa vakavan henkilövahingon.
b) Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja.
Suojavarusteiden, kuten hengityssuojaimen, liukumattomien turvakenkien, suojakypärän tai kuulosuojaimien, käyttö tarkoituksenmukaisissa olosuhteissa vähentää henkilövahinkoja.
c) Estä koneen tahaton käynnistyminen. Varmista, että virtakytkin on pois päältä ennen virtalähteeseen ja/tai akkuun yhdistämistä sekä ennen työkalun nostamista tai kantamista.
Sähkötyökalujen kantaminen, kun sormi on virtakytkimellä, tai virran kytkeminen sähkötyökaluihin, joiden virtakytkin on päällä, lisää onnettomuusriskiä.
d) Poista säätöön tarvitut avaimet tai vääntimet sähkötyökalusta ennen sen käynnistämistä.
Sähkötyökalun pyörivään osaan jätetty väännin tai avain voi aiheuttaa henkilövahingon.
e) Älä kurkottele. Seiso aina vakaasti tasapainossa.
Tällöin sähkötyökalua on helpompi hallita odottamattomissa tilanteissa.
f) Käytä sopivia vaatteita. Älä käytä liian löysiä vaatteita tai koruja. Pidä hiukset ja vaatteet poissa liikkuvista osista.
Löysät vaatteet, korut ja pitkät hiukset voivat tarttua liikkuviin osiin.
g) Jos laitteeseen voi yhdistää pölynsuodatus- ja keräyslisälaitteen, varmista, että ne yhdistetään ja että niitä käytetään oikein.
Pölynkeräyksen käyttö voi vähentää pölyyn liittyviä vaaratilanteita.
h) Vaikka olisit tottunut työkalujen käyttäjä, älä sivuuta työkalun turvallisuusperiaatteita.
Huolimaton toiminta voi aiheuttaa vakavia vammoja sekunnin murto-osassa.
4) Sähkötyökalujen käyttäminen ja niiden hoitaminen
a) Alä pakota sähkötyökalua. Käytä tarkoitukseen soveltuvaa sähkötyökalua.
Oikea sähkötyökalu selviytyy tehtävästä paremmin ja turvallisemmin toimiessaan oikealla teholla.
b) Älä käytä sähkötyökalua, jos se ei käynnisty tai sammu virtakytkimestä.
Sähkötyökalut, joita ei voi hallita virtakytkimen avulla, ovat vaarallisia, ja ne on korjattava.
c) Irrota pistoke virtalähteestä ja/tai poista mahdollisesti irrotettavissa oleva akku sähkötyökalusta ennen säätöjen tekemistä, varusteiden vaihtamista tai sähkötyökalujen varastoimista.
Nämä ennakoivat turvatoimet vähentävät sähkötyökalun tahattoman käynnistymisen vaaraa.
d) Säilytä käyttämättömät sähkötyökalut lasten ulottumattomissa äläkä anna sellaisten henkilöiden käyttää sähkötyökaluja, jotka eivät ole perehtyneet niihin tai näihin ohjeisiin.
Sähkötyökalut ovat vaarallisia kokemattomien henkilöiden käsissä.
e) Huolla sähkötyökalut ja varusteet. Tarkista liikkuvien osien kiinnitykset ja kohdistukset, osien eheys ja muut sähkötyökalujen toimintaan vaikuttavat tekijät. Jos sähkötyökalu on vahingoittunut, korjauta se ennen käyttämistä. Puutteellisesti huolletut sähkötyökalut aiheuttavat paljon onnettomuuksia.
f) Pidä leikkuutyökalut terävinä ja puhtaina.
Oikein huolletut leikkuutyökalut, joissa on terävät leikkuupinnat, tarttuvat harvemmin kiinni, ja niiden hallinta on helpompaa.
g) Käytä sähkötyökalua, varusteita ja työkalun teriä jne. näiden ohjeiden mukaisesti ja ota huomioon työskentelyolosuhteet ja tehtävä työ.
Jos sähkötyökalua käytetään toimintoihin, joihin sitä ei ole tarkoitettu, voi syntyä vaaratilanteita.
Suomi
h) Pidä kahvat ja tarttumapinnat kuivina ja puhtaina öljystä ja rasvasta.
Liukkaat kahvat ja tarttumispinnat eivät mahdollista työkalun turvallista käsittelyä ja hallintaa odottamattomissa tilanteissa.
5) Akkukäyttöisen työkalun käyttö ja huolto
a) Lataa vain valmistajan määrittelemällä laturilla.
Tietyntyppiselle akuõle sopiva laturi voi aiheuttaa tulipalovaaran, jos sitä käytetään toisenlaisen akun kanssa.
b) Käytä sähkötyökaluja vain erityisesti niille tarkoitettujen akkujen kanssa.
Minkä tahansa muiden akkujen käyttö voi synnyttää loukkaantumis- ja tulipalovaaran.
c) Kun akku ei ole käytössä, pidä se poissa muiden metalliesineiden, kuten paperinliitinten, kolikoiden, avainten, naulojen, ruuvien, tai muiden sellaisten pienten metalliesineiden läheisyydestä, jotka voivat kytkeä akun navat toisiinsa.
Akkunapojen yhdistäminen oikosulkuun voi aiheuttaa palovammoja tai tulipalon.
d) Jos akkua käytetään väärin, siitä voi vuotaa nestettä; vältä nesteen koskettamista. Jos kosketat nestettä vahingossa, huuhtele vedellä. Jos neste koskettaa silmiä, hae lisäksi lääkärin apua.
Akusta vuotanut neste voi aiheuttaa ärtymistä tai palovammoja.
e) Älä käytä akkua tai työkalua, joka on vaurioitunut tai jota on muunneltu.
Vaurioituneet tai muunnellut akut voivat toimia ennalta-arvaamattomasti ja aiheuttaa tulipalon, räjähdyksen tai loukkaantumisvaaran.
f) Suojaa akku tai työkalu tulelta tai liian korkeilta lämpötiloilta.
Altistuminen tulelle tai yli 130 °C:een lämpötilalle voi aiheuttaa räjähdyksen.
g) Noudata kaikkia latausohjeitaäläkä lataa akkua tai työkalua ohjeiden mukaisen lämpötila-alueen ulkopuolella.
Lataaminen väärin tai ilmoitetun alueen ulkopuolella olevissa lämpötiloissa voi vahingoittaa akkua ja lisätä tulipalon riskiä.
6) Huolto
a) Anna sähkötyökalu huollettavaksi valtuutetulle teknikolle, joka käyttää alkuperäisiä osia vastaavia varaosia.
Tämä pitää sähkötyökalun turvallisena.
b) Älä yritä korjata vaurioituneita akkuja.
Akkujen huollon saa suorittaa vain valmistaja tai valtuutetut palveluntarjoajat.
TURVATOIMET
Pidä lapset ja mielentilaltaan epävakaat henkilöt poissa laitteen lähettyviltä.
Kun työkalua ei käytetä, se on säilytettävä poissa lasten ja mielentilaltaan epävakaiden henkilöiden ulottuvilta.
AKKUPISTOSAHAA KOSKEVAT TURVALLISUUSVAROITUKSET
-
Pidä sähkötyökalusta kiinni eristetyistä tartuntapinnoista, kun teet työtä, jossa leikkauslisälaite voi osua piilossa oleviin sähköjohtoihin. Jännitteiseen johtoon osuvan leikkauslisälaitteen metalliosat voivat muuttua jännitteisiksi ja käyttäjä voi saada sähköiskun.
-
Käytä ruuvipuristinta tai muuta käytännöllistä tapaa varmistaaksesi työkappaleen tukevan kiinnityksen alustaan.
Työkappale ei ole vakaasti paikoillaan, jos pidät siitä kiinni kädellä tai tuet sitä vartaloasi vasten. Tämä voi johtaa hallinnan menettämiseen.
LISÄÄ TURVALLISUUTTA KOSKEVIA VAROITUKSIA
- Lataa akku aina 0 – 40 °C:n lämpötilassa. Lataaminen alle 0 °C:n lämpötilassa johtaa vaaralliseen ylilataukseen. Akkua ei voi ladata yli 40 °C:n lämpötilassa.
Sopivin latauslämpötila on 20 – 25 °C.
- Älä käytä laturia jatkuvasti.
Kun yksi lataus on valmis, anna laturin olla käyttämättä noin 15 minuuttia ennen seuraavaa akun latausta.
-
Huolehdi, ettei akun kytkentäaukkoon pääse likaa.
-
Älä koskaan pura akkua ja laturia.
-
Älä koskaan aiheuta akkuun oikosulkua. Akun oikosulku aiheuttaa voimakkaan sähkövirtauksen ja ylikuumenemisen. Se aiheuttaa palovammoja tai akun vahingoittumisen.
-
Älä hävitä akkua polttamalla. Jos akku poltetaan, se saattaa räjähtää.
-
Älä kiinnitä laturin tuuletusrakoihin mitään. Jos laturin tuuletusrakoihin kiinnitetään metalliesineitä tai jotakin tulenarkaa, on seurauksena sähköiskun vaara tai laturivaurio.
-
Kun akun käyttöaika latauksen jälkeen käy liian lyhyeksi käytännölliseen työskentelyyn, vie akku takaisin ostopaikkaan. Älä hävitä kulunutta akkua.
-
Jos konetta käytetään jatkuvasti pienellä nopeudella, moottoriin kohdistuu ylimääräinen kuormitus, joka voi saada moottorin leikkaamaan kiinni. Käytä sähkötyökalua aina niin, ettei terä juutu työstettävään materiaalin käytön aikana. Säädä terän nopeus aina sopivaksi tasaisen sahaustuloksen takaamiseksi.
-
Kiinnitä työkappale. Työkappale pysyy paremmin paikallaan puristuslaitteessa tai ruuvipenkissä kuin käsin pideltynä.
-
Työympäristön valmisteleminen ja tarkistaminen. Varmista, että työympäristö vastaa kaikkia tässä oppaassa esitettyjä varotoimenpiteitä.
-
Värmista, että paristo on asetettu lujasti paikalleen.
Jos se on vähänkin löysällä, se saattaa puodota ja aiheuttaa onnettomuuden.
-
Käytössä syntyvä pöly
Normaalissa käytössä syntyvä pöly voi vaikuttaa käyttäjän terveyteen. Jompaakumpaa seuraavista suositellaan.
a) Käytä pölysuojainta
b) Käytä ulkoista pölynkeräyslaitetta
Kun käytät ulkoista pölynkeräyslaitetta, kiinnitä sovitin ulkoisen pölynkeräyslaitteen letkuun.
- Terien vaihtaminen
○ Katkaise virta POIS PÄÄLTÄ ja irrota akku rungosta, kun vaihdat teriä.
○ Älä avaa vipua, kun mäntä liikkuu. (Kuva 3)
○ Varmista, että terän ulokkeet tulevat hyvin paikoilleen terän pitimeen. (Kuva 3)
○ Varmista, että terä on rullan uran välissä. (Kuva 3)
-
Muista aina painaa lukituspainike lukittuun asentoon, kun laitetta ei käytetä.
-
Älä katso suoraan LED-lampusta tulevaan valoon. Jatkuva ja suora altistuminen LED-lampusta tulevalle valolle voi vahingoittaa silmiä.
-
Sirpalesuojan käyttäminen puuta leikattaessa vähentää leikkauspinnan lastuja.
Työnnä sirpalesuoja jalustassa olevaan tilaan ja paina se kokonaan alas.
- Käytä lastusuojusta
○ Sirukansi estää sirujen lentelemisen ja parantaa pölynkerääjän tehoa.
○ On mahdollista, että sirukansi huurtuu metallia leikattaessa.
- Käytä alapohjaa (myydään erikseen)
○ Teräksestä valmistetun alapohjan käyttäminen vähentää alumiinipohjan kulumista erityisesti metalleja leikattaessa. Kiinnitä alapohja pohjan alapintaan mukana toimitetuilla 4 ruuvilla.
○ Muovista valmistetun alapohjan käyttäminen vähentää leikkauspinnan naarmuuntumista. Kiinnitä alapohja pohjan alapintaan mukana toimitetuilla 4 ruuvilla.
-
Jotta terä ei irtoa tai vahingoitu eikä mäntä kulu liikaa, varmista, että pohjalevy on kiinnitetty työstökappaleeseen sahauksen aikana.
-
Alä sahaa 10 mm paksumpaa puuta tai 1 mm paksumpaa metallia matalalla nopeudella.
-
Jotta leikkaustulos on tarkka, kun käytät ohjainta, aseta kehäasennoksi aina "0".
-
Kun sahaat pientä ympyrän kaarta, pienennä koneen syöttönopeutta. Jos koneen nopeus on liian suuri, terä saattaa rikkoutua.
-
Pyöröleikkauksessa terän on oltava suunnilleen pystyasennossa jalustan pohjapintaan nähden.
-
Kun leikkaat metallimateriaaleja, käytä tarkoitukseen sopivaa leikkausnestettä (akselöljy, saippuavesi jne.) pidentääksesi terän käyttöikää.
-
Kulmaleikkausta ei voida tehdä pölynkerääjää käytettäessä.
-
Kiinnitys imuriin (myydään erikseen)
Suurin osa pölystä saadaan kerättyä liittämällä imuri pölynkerääjän ja sovittimen (myydään erikseen) kautta.
LITIUMIONIAKKUA KOSKEVA HUOMAUTUS
Litiumioniakun käyttöiän pidentämiseksi akussa on suojatoiminto, joka pysäyttää virrantuoton.
Kun tuotetta käytetään alla kuvatuissa tapauksissa 1–3, moottori saattaa pysähtyä, vaikka kytkintä vedetään. Kyse ei ole viasta, vaan suojaustoiminnosta.
-
Kun jäljellä oleva akkuteho loppuu, moottori pysähtyy. Lataa akku tällöin välittömästi.
-
Jos työkalu ylikuormittuu, moottori saattaa pysähtyä. Vapauta tällöin työkalun kytkin ja poista ylikuormituksen syyt. Voit jatkaa käyttöä sen jälkeen.
-
Jos akku ylikuumenee liian suuressa kuormituksessa, akkuvirta saattaa katketa.
Lopeta tällöin akun käyttö ja anna akun jäähtyä. Voit jatkaa käyttöä sen jälkeen.
Ota huomioon myös seuraavat varoitukset ja huomautukset.
VAROITUS
Varmista, että otat huomioon seuraavat turvatoimet, jotta akun vuotaminen, lämmön syntyminen, savun muodostuminen, räjähdykset ja syttyminen voitaisiin estää.
- Varmista, että akun päälle ei kerry hiomalastuja tai pölyä.
○ Varmista työskentelyn aikana, että hiomalastuja tai pölyä ei putoa akun päälle.
○ Varmista, että työskentelyn aikana sähkötyökalun päälle putoavia hiomalastuja tai pölyä ei kerry akun päälle.
○ Alä säilytä käyttämätöntä akkua hiomalastuille ja pölylle alttiissa paikassa.
○ Ennen akun varastoimista poista kaikki pöly ja hiomalastut, jotka ovat saattaneet tarttua siihen, äläkä varastoi sitä yhdessä metallisten osien (ruuvien, naulojen jne.) kanssa.
-
Älä pistä akkua terävällä esineellä, kuten naulalla, lyö sitä vasaralla tai astu sen päälle äläkä heitä akkua tai kohdista siihen voimakasta iskua.
-
Älä käytä ilmiselvästi vahingoittunutta tai ulkonäöltään muuttunutta akkua.
-
Älä käytä akkua vääränapaisesti.
-
Älä yhdistä akkua suoraan sähköpistorasioihin tai auton savukkeensytyttimen pistorasioihin.
-
Älä käytä akkua muuhun kuin määritettyyn tarkoitukseen.
-
Jos akku ei lataudu kokonaan, vaikka ilmoitettu latausaika on kulunut, lopeta lataaminen välittömästi.
-
Alä altista akkua korkeille lämpötiloille tai korkealle paineelle, kuten mikroaaltouunille, kuivaajalle tai korkeapainesäiliölle.
-
Poista akku välittömästi tulen lähettyviltä, jos huomaat vuotoa tai pahaa hajua.
-
Älä käytä paikassa, jossa syntyy voimakasta staattista sähköä.
-
Jos akku vuotaa, haisee pahalta tai kuumenee tai jos sen väri tai muoto muuttuu tai akku vaikuttaa millään tavalla poikkeavalta sitä käytettäessä, ladattaessa tai säilytettäessä, poista se välittömästi laitteesta tai akkulaturistaäläkä käytä sitä.
-
Älä upota akkua tai anna nestemäisten aineiden päästä akun sisään. Jos akun sisään pääsee sähköä johtavaa nestettä, kuten vettä, se voi vahingoittaa akkua ja aiheuttaa tulipalon tai räjähdyksen. Säilytä akku viileässä ja kuivassa paikassa kaukana helposti syttyvistä materiaaleista. Paikkoja, joiden ilmassa on syövyttäviä kaasuja, on vältettävä.
HUOMAUTUS
-
Jos akusta vuotavaa nestettä joutuu silmiin, älä hankaa silmiä, vaan pese ne hyvin puhtaalla vedellä, kuten vesijohtovedellä, ja ota yhteyttä lääkäriin välittömästi.
Jos silmät jätetään hoitamatta, neste saattaa aiheuttaa silmäongelmia.
-
Jos nestettä vuotaa iholle tai vaatteille, pese ne heti huolellisesti puhtaalla vedellä, kuten vesijohtovedellä.
Muuten iho voi ärtyä.
- Jos havaitset ruostetta, pahaa hajua, ylikuumenemista, värin tai muodon muutoksia ja/tai muita epäsäännöllisyyksiä käyttäessäsi akkua ensimmäistä kertaa, älä käytä akkua, vaan palauta se toimittajalle tai myyjälle.
VAROITUS
Jos litiumioniakun napaan pääsee johtavaa vierasta ainetta, akku voi joutua oikosulkuun ja aiheuttaa tulipalon. Kun varastoit litiumioniakun, noudata seuraavia ohjeita.
○ Alä pane säilytyskoteloon johtavaa materiaalia, nauloja tai lankaa, kuten rauta- tai kuparilankaa.
○ Estääksesi oikosulkujen syntymisen lataa akku työkalussa tai aseta akun suojus kunnolla paikalleen säilytyksen ajaksi niin, että tuuletin ei näy.
SYMBOLIT
VAROITUS
Seuraavassa esitellään koneessa käytetyt symbolit.
Varmista, että ymmärrät niiden merkityksen, ennen kuin aloitat koneen käytön.
 | CJ18DSL: Akkupistosaha |
 | Loukkaantumisriskin vähentämiseksi käyttäjän on luettava käyttöopas. |
 | Koskee vain EU-maitaÄlä hävitä sähkötyökaluja tavallisen kotitalousjätteen mukana!Sähkö- ja elektroniikkaromua koskevanEU-direktiivin 2012/19/EU ja senmaakohtaisten sovellusten mukaisesti käytetytsähkötyökalut on kerättävä erikseen ja vietävä ympäristöystävälliseen kierrätyslaitokseen. |
| V Nimellisjännite |
| n_0 | Kuormittamaton nopeus |
 | Puu |
 | Metalli |
 | Kytkeminen PÄÄLLE |
 | Kytkeminen POIS PÄÄLTÄ |
| Irrota akku |
 | Kytkimen lukitus |
 | Kytkimen vapautus |
 | Akun kapasiteetti |
 | Jäljellä olevan latauksen merkkikytkin |
 | Akku on melkein tyhjä. Lataa akku mahdollisimman pian |
 | Akun lataus on puolillaan. |
 | Akussa on riittävästi virtaa. |
 | Kiellettyä toimintaa |
PERUSVARUSTEET
Päälaitteen (1 laite) lisäksi pakkaus sisältää sivulla 180 luetellut varusteet.
Perusvarusteet voivat muuttua ilman erillistä ilmoitusta.
SOVELLUKSET
○ Puutavaran leikkaus ja taskuleikkaus
O Pehmeiden teräslevyjen, alumiinilevyjen ja kuparilevyjen leikkaus
○ Synteettisen hartsin, kuten fenolihartsin ja vinyylikloridin, leikkaus
○ Ohuiden ja pehmeiden rakennusmateriaalien leikkaus
○ Ruostumattomasta teräksestä valmistetun levyn leikkaus (nro:n 97 terällä)
TEKNISET TIEDOT
| Malli | CJ18DSL |
| Jännite | 18 V |
| Suurin leikkaussyvyys | Puu 135 mmPehmeä teräs 10 mm |
| Tyhjäkäyntinopeus | 0 – 2400 min ^-1 |
| Isku | 26 mm |
| Pienin leikkaussäde | 25 mm |
| Paino * | 2,5 – 2,8 kg |
* EPTA-menettelyn 01/2014 mukaisesti.
Riippuu liitetystä akusta. Raskain paino mitataan BSL36B18 mukaan.
HUOMAA
Koska HiKOKI kehittää tuotteitaan jatkuvasti, tässä ilmoitetut tekniset tiedot voivat muuttua ilman ennakkoilmoitusta.
LATAUS
Lataa akku ennen sähkötyökalun käyttöä seuraavasti.
1. Liitä virtalähteeseen. (Kuva 2)
Kun akku ladataan verkkovirtalähteestä
○ Liitä laturin verkkojohto pistorasiaan.
Kun laturin pistoke liitetään pistorasiaan, merkkivalo vilkkuu punaisena (1 sekunnin välein).
HUOMAUTUS
Älä käytä sähköjohtoa, jos se on vaurioitunut. Korjauta se välittömästi.
Kun akku ladataan auton 12V:n DC-virtalähteestä (UC18YML2)
Ö Kiinnitä akkulaturi paikalleen autoon.
Käytä akkulaturin mukana toimitettua hihnaa kiinnittääksesi akun paikalleen ja estääksesi sitä liikkumasta itsestään. (Katso kuva 18)
HUOMAUTUS
Älä aseta akkulaturia tai akkua kuljettajan istuimen alle. Kiinnitä akkulaturi paikalleen estääksesi sitä liikkumasta tahattomasti, jotta se ei aiheuta onnettomuutta.
○ Aseta tupakansytyttimeen liittämiseen tarkoitettu pistoke tupakansytyttimen pistorasiaan.
Jos pistoke on löysä ja putoaa tupakansytyttimen pistorasiasta, korjaa pistorasia. Koska pistorasia voi olla viallinen, suosittelemme ottamaan yhteyttä paikalliseen automyyjään. Pistorasian käytön jatkaminen voi aiheuttaa ylikuumenemisen ja onnettomuuden.
2. Aseta akku laturiin. (Kuva 2)
Aseta akku tukevasti laturiin.
3. Lataus
Kun akku asetetaan laturiin, lataus alkaa ja merkkivalo palaa jatkuvasti punaisena.
Kun akku on latautunut, merkkivalo vilkkuu punaisena. (1 sekunnin välein) (Katso taulukko 1)
● Merkkivalon ilmoitukset
Merkkivalon ilmoitukset näkyvät taulukon 1 mukaisesti laturin ja ladattavan akun kunnon mukaan.
Taulukko 1
| Merkkivalon ilmoitukset |
| Merkkivalo palaa tai vilkkuu. | Ennen latausta | Vilkkuu (punaisena) | Palaa 0,5 sekunnin ajan. Ei pala 0,5 sekunnin ajan. (sammuu 0,5 sekunniksi) | |
| Ladattaessa | Palaa (punaisena) | Palaa jatkuvasti |
| Lataus valmis | Vilkkuu (punaisena) | Palaa 0,5 sekunnin ajan. Ei pala 0,5 sekunnin ajan. (sammuu 0,5 sekunniksi) |
| Lataus ei onnistu | Välkkyy (punaisena) | Palaa 0,1 sekunnin ajan. Ei pala 0,1 sekunnin ajan. (sammuu 0,1 sekunniksi) | Akun tai laturin toimintahäiriö |
| Ylikuumentumisen aiheuttama valmiustila | Palaa (vihreänä) (UC18YML2) | Palaa jatkuvasti | Akku on ylikuumentunut. Lataaminen ei onnistu. (Lataus alkaa, kun akku jäähtyy) |
| Vilkkuu (punaisena) (UC18YFSL) | Palaa 1 sekunnin ajan. Ei pala 0,5 sekunnin ajan. (sammuu 0,5 sekunniksi) |
| Lataus auton virtalähteestä ei onnistu (UC18YML2) | Vilkkuu (vihreänä) | Palaa 0,5 sekunnin ajan. Ei pala 0,5 sekunnin ajan. (sammuu 0,5 sekunniksi) | Akun tai laturin toimintahäiriö |
HUOMAA: Akun jäähtymisen valmiustilassa UC18YML2 / UC18YFSL jäähdyttää ylikuumentuneen akun tuulettimella. (Tuuletin ei kuitenkaan toimi, kun akku ladataan auton 12 V:n DC-virtalähteellä.)
- Tietoa akun lämpötiloista ja latausajasta.
Lämpötilat ja latausaika näkyvät taulukossa 2.
Taulukko 2
| Laturi | UC18YFSL | UC18YML2 (AC/DC)*1 |
| Akku |
| Latausjännite V 14,4 V – 18 V | | |
| Paino kg 0,5 0,7 | | | |
| Lämpötilat, joissa akku voidaan ladata | 0 °C – 50 °C |
| Akun kapasiteetin arvioitu latausaika, ca (lämpötilassa 20 °C) | | |
| 1,3 Ah | min. | 20 | 20 / 50 |
| 1,5 Ah | min. | 22 | 22 / 60 |
| 2,0 Ah | min. | 30 | 30 / 80 |
| 2,5 Ah | min. | 35 | 35 / 100 |
| 3,0 Ah | min. | 45 | 45 / 120 |
| 4,0 Ah | min. | 60 | 60 / 160 |
| 5,0 Ah | min. | 75 | 75 / 200 |
| Akkukennojen määrä 4 – 10 | |
*1 Verkkovirtalähde / (auton) 12 V:n DC-virtalähde
HUOMAA
Latausaika vaihtelee riippuen ympäristön lämpötilasta ja virtalähteen jännitteestä.
Erityisesti auton 12 V:n DC-virtalähdettä käytettäessä latausaika saattaa olla pidempi korkeissa lämpötiloissa.
HUOMAUTUS
Kun akkulaturi on ollut käytössä jatkuvasti, se kuumenee ja voi aiheuttaa vikoja. Kun lataus on valmis, anna laturin olla käyttämättömänä 15 minuuttia ennen seuraavaa latausta.
-
Irrota laturin verkkojohto pistorasiasta tai tupakansytyttimen pistorasiasta.
-
Pidä laturista kiinni lujasti ja vedä akku pois.
HUOMAA
Poista akku laturista käytön jälkeen ja säilytä sitä turvallisessa paikassa.
HUOMAUTUS
○ Jos akkua ladataan, kun se on kuumentunut, koska se on jätetty pitkäksi ajaksi suoraan auringonvaloon tai koska akkua on juuri käytetty, laturin merkkivalo palaa vihreänä tai palaa 1 sekunnin ajan ja sitten sammuu 0,5 sekunniksi (pois päältä 0,5 sekunnin ajan). Anna akun siinä tapauksessa jäähtyä ja aloita lataus vasta sitten.
Suomi
○ Jos merkkivalo välkkyy punaisena (0,2 sekunnin välein), tarkista, onko laturin akkuliittimeen joutunut vieraita esineitä ja ota ne pois. Jos vieraita esineitä ei löydy, akku tai laturi saattaa olla epäkunnossa. Vie se valtuutettuun huoltokeskukseen.
○ Kestää noin 3 sekuntia, kun sisäinen mikrotietokone varmistaa, että laturilla ladattava akku on poistettu, joten odota vähintään 3 sekuntia, ennen kuin asetat akun takaisin paikalleen latauksen jatkamiseksi. Jos akku laitetaan takaisin 3 sekunnin kuluessa, se ei ehkä lataudu kunnolla.
○ Tarkista auton virtalähteen jännite, jos merkkivalo välkkyy vihreänä jatkuvasti (0,2 sekunnin välein). (UC18YML2)
Jos jännite on 12 V tai pienempi, auton akku on heikentynyt eikä lataus onnistu.
○ Jos merkkivalo ei vilku punaisena (sekunnin välein) silloinkaan, kun laturin johto tai tupakansytyttimeen liittämiseen tarkoitettu pistoke on liitetty virtalähteeseen, laturin suojauspiiri saattaa olla aktivoitunut.
Irrota johto tai pistoke virtalähteestä ja liitä se takaisin noin 30 sekunnin kuluttua. Jos merkkivalo ei vieläkään vilku punaisena (sekunnin välein), vie laturi valtuutettuun HiKOKI-huoltokeskukseen.
KIINNITTÄMINEN JA KÄYTTÖ
| Toimenpide Kuva Sivu | | |
| Akun asettaminen ja poistaminen 1 | | 181 |
| Lataus 2 | | 181 |
| Terien vaihtaminen 3 | | 181 |
| Kytkimen käyttö 4 | | 181 |
| Akun varaustilan ilmaisin | 5 | 181 |
| Kehäliikkeen säätäminen | 6 | 181 |
| Sirpalesuoja | 7 | 182 |
| Lastusuojuksen kiinnittäminen ja irrottaminen | 8 | 182 |
| Kuusiotankoavaimen säilyttäminen | 9 | 182 |
| Ohjaimen kiinnittäminen (myydään erikseen) ja suoralinjainen leikkaus | 10 | 182 |
| Ohjaimen kiinnittäminen (myydään erikseen) ja ympyrän tai ympyrän kaaren leikkaus | 11 | 182 |
| Metallimateriaalien leikkaus | 12 | 182 |
| Kulmaleikkaus | 13 | 183 |
| Taskuleikkaus | 14 | 183 |
| Tietoa ruostumattomasta teräksestä valmistettujen levyjen leikkauksesta | 15 | 183 |
| Imuriin liittäminen | 16 | 183 |
| Alipohja | 17 | 183 |
| Varusteiden valitseminen | — | 184 |
TERIEN VALINTA
Varmistaaksesi parhaan mahdollisen käyttötehon ja tulokset valitse sopiva terä, joka on paras leikattavan materiaalin tyypin ja paksuuden kannalta. Terän numero on kaiverrettu terän kiinnitysosan lähelle. Valitse sopivat terät käyttämällä apuna taulukkoa 3.
HUOLTO JA TARKASTUS
HUOMAUTUS
Vedä akku ulos ennen tarkastusta tai huoltoa.
1. Terän tarkastus
Tylsän tai vahingoittuneen terän käytön jatkaminen vähentää leikkaustehoa ja saattaa saada moottorin ylikuormittumaan. Vaihda terä uuteen heti kun huomaat, että se on liian kulunut.
2. Kiinnitysruuvien tarkistaminen
Tarkista kaikki kiinnitysruuvit säännöllisesti ja varmista, että ne on kunnolla kiristetty. Jos ruuvit ovat löysällä, kiristä ne välittömästi. Tämän tekemättä jättäminen voi aiheuttaa vakavan vaaran.
3. Moottorin huolto
Moottorin käämi on sähkötyökalun "ydin". Varo, ettei käämi vahingoitu ja/tai altistu öljylle tai vedelle.
4. Ulkopinnan puhdistus
Jos sähkötyökalussa on likaa, pyyhi se kuivalla, pehmeällä kankaalla tai saippuavedellä kostutetulla kankaalla. Älä käytä kloriittisia nesteitä, bensiiniä tai tinneriä, sillä ne sulattavat muovia.
5. Säilytys
Säilytä sähkötyökalua lasten ulottumattomissa paikassa, jonka lämpötila on alle 40 °C.
HUOMAA
Litiumioniakkujen säilytys.
Varmista, että litiumioniakut on ladattu täyteen ennen varastoimista.
Akkujen pitkäaikainen varastointi (3 kuukautta tai enemmän), kun niiden lataustaso on alhainen, saattaa johtaa akkujen toimintakyvyn heikkenemiseen, lyhentää huomattavasti akun käyttöaikaa tai heikentää akkuja niin, etteivät ne pysty säilyttämään varausta.
Huomattavasti vähentynyt akun käyttöaika voidaan yrittää korjata lataamalla ja käyttämällä akun varaus loppuun toistuvasti 2–5 kertaa.
Jos akun käyttöikä on äärettömän lyhyt toistuvasta latauksesta ja käytöstä huolimatta, lopeta akun käyttö ja osta uusi akku.
HUOMAUTUS
Sähkötyökalujen käytössä ja huollossa on aina noudatettava kussakin maassa voimassa olevia turvaohjeita ja normeja.
Tärkeä huomautus HiKOKIn langattomien sähkötyökalujen akuista
Käytä aina jotain määrittämistämme alkuperäisistä akuista. Emme voi taata langattoman sähkötyökalumme turvallisuutta ja toimivuutta, jos sitä käytetään muun kuin määrittämämme akun kanssa tai jos akku puretaan ja sitä muunnellaan (esimerkiksi kennojen tai muiden sisäosien purku ja vaihto).
TAKUU
Myönnämme HiKOKI-sähkötyökaluille takuun lakisääteisten/kansallisten erityissääntelyiden mukaisesti. Tämä takuu ei kata vikoja tai vaurioita, jotka johtuvat vääränlaisesta tai kielletystä käytöstä tai normaalista kulumisesta. Reklamaatiotapauksessa lähetä purkamaton sähkötyökaluja tämän käyttöoppaan lopussa oleva TAKUUSERTIFÍKAATTI valtuutettuun HiKOKI-huoltokeskukseen.
Tietoja ilmavälitteisestä melusta ja tärinästä
Mittausarvot on määritetty EN62841-standardin mukaisesti ja ilmoitettu ISO 4871 -standardin mukaisesti.
Mitattu A-painotteinen ääniteho: 95 dB (A).
Mitattu A-painotteinen äänipainearvo: 84 dB (A).
Toleranssi K: 5 dB (A).
Käytä kuulonsuojaimia.
Tärinän kokonaisarvot (kolmiakselivektorisumma)
EN62841-standardin mukaisesti määritettynä.
Lautojen leikkaus:
Värähtelyemissioarvo a_h , B = 8,0 m/s²
Toleranssi K = 4,6 m/s²
Metallilevyn leikkaus:
Värähtelyemissioarvo a_h , M = 5,2 m/s²
Toleranssi K = 1,5 m/s²
Ilmoitettu värähtelyn kokonaisarvo on mitattu standarditestausmenetelmien mukaisesti, ja sitä voidaan käyttää työkalujen vertaamiseen keskenään.
Sitä voidaan myös käyttää altistumisen alustavaan arviointiin.
VAROITUS
Värähtelyemissioarvo voi poiketa annetusta kokonaisarvosta sähkötyökalun varsinaisen käytön aikana työkalun käyttötavasta riippuen.
○ Määritä käyttäjää suojaavat varotoimet, jotka perustuvat arvioituun altistumiseen varsinaisessa käyttötilanteessa (ottaen huomioon käyttöjakson kaikki vaiheet, kuten hetket, jolloin työkalu on kytketty pois päältä ja jolloin se on tyhjäkäynnissä, varsinaisen käyntiajan lisäksi).
HUOMAA
Koska HiKOKI kehittää tuotteitaan jatkuvasti, tässä ilmoitetut tekniset tiedot voivat muuttua ilman ennakkoilmoitusta.
Taulukko 3 Sopivat terät
| Leikattava materiaali | TeräMateriaalin laatu | Nro 1 (Erittäin pitkä) | Nro 11 | Nro 12 | Nro | 15 Nro 16 | Nro 21 | Nro 22 | Nro 41 | Nro 97 | | |
| Materiaalin paksuus (mm) |
| Puutavara | Sahapuu Alle 135 | 10 - 55 Alle | 20 | 10 - 55 | 5 - 40 | 10 - 65 | | | | | | |
| Vaneri 5 - 30 Alle | 0 | 5 - 30 | 3 - 20 | | | | | | | | |
| Rautalevy | Pehmeä teräslevy | 3 - 6 Alle | 3 | | | | 2 - 5 | | | | | |
| Ruostumattomasta teräksestä valmistettu levy | | | | | | | | | | | 1,5 - 2,5 |
| Ei-rautametalli | Alumiini-kupari, messinki | | | | | 3 - 12 Alle | 3 | | | | Alle 5 |
| Alumiinikehys | | | | | Korkeus enintään 25 | | | | | | Korkeus enintään 25 |
| Muovit | Fenolihartsi, melamiini, hartsi jne. | | | | | 5 - 20 Alle | 6 | 5 - 15 | Alle 6 | | 5 - 15 | |
| Vinyylikloridi, akryylihartsi jne. | | 5 - 30 Alle | 10 | 5 - 20 Alle | 5 | 5 - 30 | 3 - 20 | 5 - 15 | | | |
| Vaahtopolyeteeni, styroksi | | 10 - 55 | 3 - 25 | 5 - 25 Alle | 3 - 25 | 10 - 55 | 3 - 40 | 5 - 25 | | | |
| Kuitumassa | Pahvi, aaltopaperi | | 10 - 55 | 3 - 25 | 10 - 55 | 3 - 40 | | | | | | |
| Kovalevy | | | | | 3 - 25 Alle | 6 | | | | 3 - 25 |
| Kuitulevy | | | | | | Alle | 6 | | | | |
HUOMAA
Terien nro 1 (erittäin pitkä), nro 21, nro 22 ja nro 41 pienin leikkaussäde on 100 mm.
