Lisovaná deska 3 - 25 Pod 6 3 - 25 Dřevovláknitá deska Pod 6 POZNÁMKA Minimální poloměr bř itů pro obrábění č. 1 (super dlouhý), č. 21, č. 22 a č. 41 je 100 mm. 0000BookCJ18DSL.indb1230000BookCJ18DSL.indb123 2019/07/2518:55:032019/07/2518:55:03124 Türkçe Uygun koşullar için kullanılan bir toz maskesi, kaymaz emniyet ayakkabıları, kask veya kulak koruyucu gibi koruyucu ekipmanlar yaralanmaları azaltacaktır. c) Aletin istenmeden çalışmasını engelleyin. Aleti güç kaynağına ve/veya akü ünitesine bağlamadan, kaldırmadan veya taşımadan önce, güç düğmesinin kapalı konumda olduğundan emin olun. Elektrikli aletleri parmağınız güç düğmesinin üzerinde olarak taşımanız veya güç düğmesi açılmış durumda fi şini takmanız kazalara davetiye çıkarır. d) Elektrikli aletin gücünü açmadan önce alet üzerindeki ayar veya somun anahtarlarını çıkarın. Aletin dönen parçalarından birine bağlı kalan bir somun anahtarı veya ayar anahtarı yaralanmaya yol açabilir. e) Çok uzanmayın. Uygun bir ad ım mesafesi bırakın ve sürekli olarak dengenizi koruyun. Böylece, beklenmedik durumlarda aleti daha iyi kontrol etmeniz mümkün olur. f) Uygun şekilde giyinin. Bol elbiseler giymeyin veya takı takmayın. Saçlarınızı ve elbisenizi hareketli parçalardan uzak tutun. Bol elbiseler, takılar veya uzun saçlar hareketli parçalara takılabilir. g) Eğer toz çekme ve toplama bağlantıları için gerekli aygıtlar sağlanmışsa, bunların bağlı olduğundan ve doğru şekilde kullanıldığından emin olun. Toz toplama kullanımı, tozla ilişkili tehlikeleri azaltabilir. h) Aletlerin sık kullanılmasıyla elde edilen aşinalığın rahat davranmanıza ve aletin güvenlik prensiplerini ihmal etmenize sebep olmasına izin vermeyin. Dikkatsiz bir hareket, bir anda ciddi yaralanmalara neden olabilir.

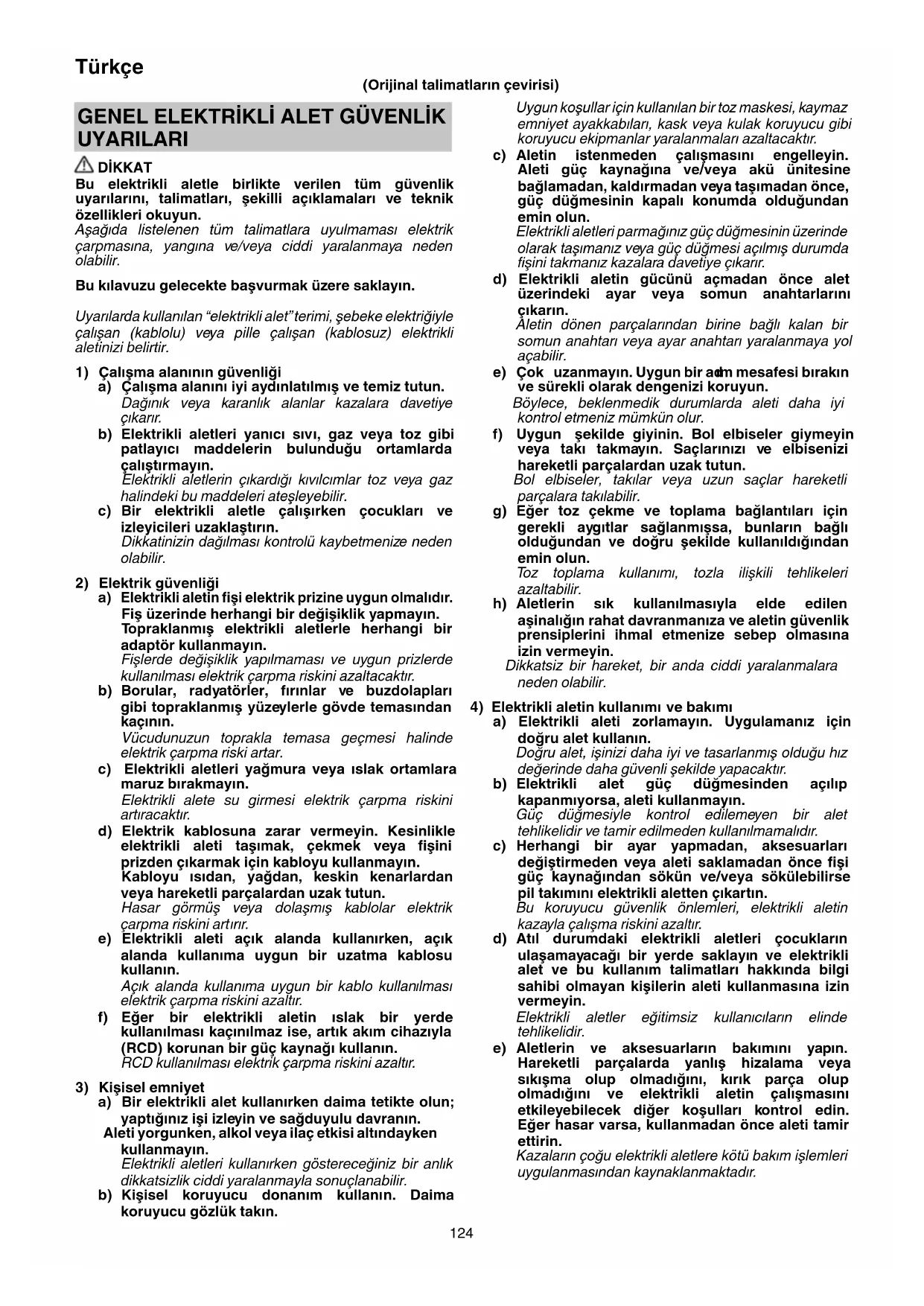

4) Elektrikli aletin kullanımı

ve bakımı a) Elektrikli aleti zorlamayın. Uygulamanız için doğru alet kullanın. Doğru alet, işinizi daha iyi ve tasarlanmış olduğu hız değerinde daha güvenli şekilde yapacaktır. b) Elektrikli alet güç düğmesinden açılıp kapanmıyorsa, aleti kullanmayın. Güç düğmesiyle kontrol edilemeyen bir alet tehlikelidir ve tamir edilmeden kullanılmamalıdır. c) Herhangi bir ayar yapmadan, aksesuarları değiştirmeden veya aleti saklamadan önce fi şi güç kaynağından sökün ve/veya sökülebilirse pil takımını elektrikli aletten çıkartın. Bu koruyucu güvenlik önlemleri, elektrikli aletin kazayla çalışma riskini azaltır. d) Atıl durumdaki elektrikli aletleri çocukların ulaşamayacağı bir yerde saklayı n ve elektrikli alet ve bu kullanım talimatları hakkında bilgi sahibi olmayan kişilerin aleti kullanmasına izin vermeyin. Elektrikli aletler eğitimsiz kullanıcıların elinde tehlikelidir. e) Aletlerin ve aksesuarların bakımını yapın. Hareketli parçalarda yanlış hizalama veya sıkışma olup olmadığını, kırık parça olup olmadığını ve elektrikli aletin çalışmasını etkileyebilecek diğer koşulları kontrol edin. Eğer hasar varsa, kullanmadan önce aleti tamir ettirin. Kazaların çoğu elektrikli aletlere kötü bakım işlemleri uygulanmasından kaynaklanmaktadır. GENEL ELEKTRİKLİ ALET GÜVENLİK UYARILARI DİKKAT Bu elektrikli aletle birlikte verilen tüm güvenlik uyarılarını, talimatları, şekilli açıklamaları ve teknik özellikleri okuyun. Aşağıda listelenen tüm talimatlara uyulmaması elektrik çarpmasına, yangına ve/veya ciddi yaralanmaya neden olabilir. Bu kılavuzu gelecekte başvurmak üzere saklayın. Uyarılarda kullanılan “elektrikli alet” terimi, şebeke elektriğiyle çalışan (kablolu) veya pille çalışan (kablosuz) elektrikli aletinizi belirtir.

1) Çalışma alanının güvenliği

a) Çalışma alanını iyi aydınlatılmış ve temiz tutun. Dağınık veya karanlık alanlar kazalara davetiye çıkarır. b) Elektrikli aletleri yanıcı sıv ı, gaz veya toz gibi patlayıcı maddelerin bulunduğu ortamlarda çalıştırmayın. Elektrikli aletlerin çıkardığı kıvılcımlar toz veya gaz halindeki bu maddeleri ateşleyebilir. c) Bir elektrikli aletle çalışırken çocukları ve izleyicileri uzaklaştırın. Dikkatinizin dağılması kontrolü kaybetmenize neden olabilir.

2) Elektrik güvenliği

Elektrikli aletin fi şi elektrik prizine uygun olmalıdır. Fiş üzerinde herhangi bir değişiklik yapmayın. Topraklanmış elektrikli aletlerle herhangi bir adaptör kullanmayın. Fişlerde değişiklik yapılmaması ve uygun prizlerde kullanılması elektrik çarpma riskini azaltacaktır. b) Borular, radyatörler, fırınlar ve buzdolapları gibi topraklanmış yüzeylerle gövde temasından kaçının. Vücudunuzun toprakla temasa geçmesi halinde elektrik çarpma riski artar. c) Elektrikli aletleri yağmura veya ıslak ortamlara maruz bırakmayın. Elektrikli alete su girmesi elektrik çarpma riskini artıracaktır. d) Elektrik kablosuna zarar vermeyin. Kesinlikle elektrikli aleti taşımak, çekmek veya fi şini prizden çıkarmak için kabloyu kullanmayın. Kabloyu ısıdan, yağdan, keskin kenarlardan veya hareketli parçalardan uzak tutun. Hasar görmüş veya dolaşmış kablolar elektrik çarpma riskini art ırır. e) Elektrikli aleti açık alanda kullanırken, açık alanda kullanıma uygun bir uzatma kablosu kullanın. Açık alanda kullanıma uygun bir kablo kullanılması elektrik çarpma riskini azaltır. f) Eğer bir elektrikli aletin ıslak bir yerde kullanılması kaçınılmaz ise, artık akım cihazıyla (RCD) korunan bir güç kaynağı kullanın. RCD kullanılması elektrik çarpma riskini azaltır.

a) Bir elektrikli alet kullanırken daima tetikte olun; yaptığınız işi izleyin ve sağduyulu davranın. Aleti yorgunken, alkol veya ilaç etkisi altındayken kullanmayın. Elektrikli aletleri kullanırken göstereceğiniz bir anlık dikkatsizlik ciddi yaralanmayla sonuçlanabilir. b) Kişisel koruyucu donanım kullanı n. Daima koruyucu gözlük takın. (Orijinal talimatların çevirisi) 0000BookCJ18DSL.indb1240000BookCJ18DSL.indb124 2019/07/2518:55:032019/07/2518:55:03125 Türkçe f) Aletleri keskin ve temiz tutun. Uygun şekilde bakımı yapılan, keskin kenarlara sahip aletlerin sıkışma ihtimali daha azdır ve kontrol edilmesi daha kolaydır. g) Elektrikli aleti, aksesuarları, uçları, v.b., bu talimatlara uygun şekilde, çalışma koşullarını ve yapılacak işi göz önünde bulundurarak kullanın. Elektrikli aletin amaçlanan kullanımlardan farklı işlemler için kullanılması tehlikeli bir duruma yol açabilir. h) Tutamakları ve kavrama yüzeylerini kuru, temiz, yağsız ve gressiz tutun. Kaygan tutamaklar ve kavrama yüzeyleri, beklenmedik durumlarda aletin güvenli bir şekilde idare ve kontrol edilmesine izin vermez.

5) Akülü aletin kullanımı ve bakımı

a) Üniteyi sadece üretici tarafından belirtilen şarj cihazıyla şarj edin. Bir akü ünitesi tipi için uygun olan bir şarj cihazı başka tipte bir akü ünitesiyle kullanıldığ ında yangın riski yaratabilir. b) Elektrikli aletleri sadece özel olarak tasarlanmış olan akü üniteleriyle kullanın. Başka herhangi bir akü ünitesinin kullanılması yaralanma veya yangın riski yaratabilir. c) Akü ünitesini kullanılmadığı zamanlarda ataşlardan, madeni paralardan, anahtarlardan, çivilerden, vidalardan veya terminaller arasında bağlantı oluşturabilecek diğer küçük metal nesnelerden uzak tutun. Akü kutuplarının kısa devre olması yanıklara veya yangına neden olabilir. d) Yanlış kullanım koşullarında aküden sıvı çıkışı olabilir; temas etmekten kaçının. Kazayla sıvıya temas edilmesi durumunda suyla yıkayın. Sıvının gözlere temas etmesi halinde, ayrı ca bir doktora başvurun. Aküden fışkıran su tahriş veya yanıklara neden olabilir. e) Hasarlı veya değiştirilmiş bir pil takımını veya aleti kullanmayın. Hasarlı veya değiştirilmiş piller, yangın, patlama veya yaralanma riski ile sonuçlanan, öngörülemeyen davranışlar gösterebilir. f) Bir pil takımını veya aleti ateşe veya aşırı sıcaklığa maruz bırakmayın. 130 °C'nin üzerindeki sıcaklığa veya ateşe maruz kalma patlamaya neden olabilir. g) Tüm şarj talimatlarına uyun ve pil takımını veya aleti talimatlarda belirtilen sıcaklık aralığın

dışında şarj etmeyin. Uygunsuz bir şekilde veya belirtilen aralıkların dışındaki sıcaklıklarda şarj etme, bataryaya zarar verebilir ve yangın riskini artırabilir.

a) Elektrikli aletinizin servisini sadece orijinal yedek parçalar kullanmak suretiyle uzman bir tamirciye yaptırın. Böylece, elektrikli aletin güvenli kullanımı sağlanacaktır. b) Hasar görmüş pil takımlarına hiçbir zaman bakım yapmayın. Pil takımlarının bakımı sadece üretici veya yetkili servis sağlayıcıları tarafından yapılmalıdır. ÖNLEM Çocukları ve akli dengesi yerinde olmayan kişileri uzak tutun. Alet, kullanılmadığı zamanlarda çocukların ve akli dengesi yerinde olmayan kişilerin ulaşamayacağı bir yerde saklanmalıdır.

1. Kesme aletinin gizli kablolar ile temas edebileceği

yerlerde çalışırken elektrikli aleti yalıtılmıs tutma yüzeylerinden tutun. Kesme aletinin "elektrikli" bir kablo ile temas etmesi durumunda elektrikli aletin metal parçaları "elektriğe" maruz kalabilir ve dolayısıyla kullanıcıyı elektrik çarpabilir.

2. İşparçasını stabil bir platforma sabitlemek ve

desteklemek için kelepçeler ya da başka bir pratik yöntem kullanın. İşparçasını elde veya vücuda dayalı bir şekilde tutmak, işparçasının dengesiz kalmasına ve kontrol kaybına neden olabilir.

İLAVE GÜVENLİK UYARILARI

1. Bataryayı her zaman 0 oC ila 40 oC sıcaklık aralığında

şarj edin. 0 oC'den düşük bir sıcaklık, aşırı şarj olmasına neden olacaktır ve bu durum tehlikelidir. Batarya 40 oC'den yüksek bir sıcaklıkta şarj edilemez. Şarj için en uygun sıcaklık 20 oC ila 25 oC aralığıdır.

2. Şarj cihazını sürekli olarak kullanmayın.

Bir şarj işlemi tamamlandığında, bataryanın bir sonraki şarj işlemine başlamadan önce şarj cihazını yaklaşık 15 dakika boyunca bekletin.

arj edilebilir batarya bağlantı deliğine yabancı madde girmesine izin vermeyin.

4. Kesinlikle şarj edilebilir bataryayı ve şarj cihazını

5. Kesinlikle şarj edilebilir bataryayı kısa devre yapmayın.

Bataryanın kısa devre olması büyük bir elektrik akıma ve aşırı ısınmaya neden olacaktır. Bu, bataryanın yanmasına veya hasar görmesine yol açar.

6. Bataryayı ateşe atmayın. Eğer batarya yanmışsa

7. Şarj cihazının havalandırma deliklerine nesneler

sokmayın. Şarj cihazının havalandırma deliklerine metal nesneler veya yanıcı maddeler sokulması, elektrik çarpması tehlikesine ve ş arj cihazının hasar görmesine yol açacaktır.

8. Şarj sonrası batarya ömrü pratik kullanım için çok

kısaldığında bataryayı derhal satın aldığınız mağazaya götürün. Ömrü tükenen bataryayı atmayın.

9. Eğer makine sürekli olarak düşük hızda kullanılırsa,

motora tutukluk yapmasına neden olabilecek ilave bir yük uygulanır. Elektrikli aleti daima çalışma sırasında bıçağın malzemeye yakalanmayacağı şekilde çalıştırın. Her zaman düzgün bir kesime olanak sağlayacak şekilde bıçağın hızını ayarlayın.

İş parçasını emniyete alın. Sıkma aletleriyle veya mengeneyle sıkıştırılan bir iş parçası, elle olduğundan daha emniyetli şekilde tutulur.

11. Çalışma ortamının hazırlanması ve kontrol edilmesi.

Çalıştığınız yerin, önlemler kısmında belirtilen tüm koşulları sağladığından emin olun.

12. Bataryanın sağlam bir şekilde takıldığından emin olun.

Batarya gevşekse yerinden çıkarak bir kazaya neden olabilir.

13. Çalışma sırasında oluşan toz.

Normal çalışma sıras ında oluşan toz, operatörün sağlığını etkileyebilir. Aşağıdakilerden birisinin kullanımı önerilir. a) Toz maskesi takın b) Harici toz toplama teçhizatı kullanın Harici toz toplama teçhizatı kullanırken, adaptörü harici toz toplama teçhizatındaki hortuma bağlayın. 0000BookCJ18DSL.indb1250000BookCJ18DSL.indb125 2019/07/2518:55:042019/07/2518:55:04126 Türkçe

14. Bıçakların değiştirilmesi

○ Bıçak değiştirirken aletin gücünü kapattığınızdan ve bataryayı gövdeden çıkardığınızdan emin olun. ○ İtici hareket halindeyken kolu açmayın. (Şekil 3) ○ Bıçağın çıkıntılarının bıçak tutucusuna sıkıca takıldığından emin olun. (Şekil 3) ○ Bıçağın silindirin oluğuna yerleştiğinden emin olun. (Şekil 3)

15. Kullanılmadığında, kilit açma düğ

mesini kilitli konuma getirdiğinizden daima emin olun.

16. LED lambasından gelen ışığa doğrudan bakmayın. LED

lambasından gelen ışığa doğrudan ve sürekli maruz kalmak gözlerinize zarar verebilir.

17. Ahşap malzeme keserken kıymık muhafazasının

kullanılması kesilen yüzeylerde kıymıklanmayı azaltacaktır. Kıymık muhafazasını tabandaki boşluğa sokun ve tamamen itin.

18. Kıymık kapağını kullanın

○ Talaş/yonga kapağı, yongaların uçmasını önler ve toz toplayıcının verimliliğini artı rır. ○ Metal keserken talaş/yonga kapağının buğulanması olasılığı vardır.

19. Alt tabanı (ayrıca satılan) kullanın

○ Çelikten yapılan alt tabanın kullanılması, özellikle metallerin kesilmesi sırasında alüminyumun aşınmasını azaltacaktır. Alt tabanı, tabanın alt yüzeyine ekli 4 vida ile bağlayın. ○ Plastikten yapılan alt tabanın kullanılması, kesme yüzeyinin çizilmesini azaltacaktır. Alt tabanı, tabanın alt yüzeyine ekli 4 vida ile bağlayın.

20. Bıçağın yerinden çıkmasını

, iticiye hasar gelmesini veya aşırı aşınmasını önlemek için, kesme işlemi sırasında taban plakasının yüzeyinin çalıştığınız parçaya sabitlendiğinden lütfen emin olun.

21. Düşük hızda 10 mm’den daha kalın bir ahşap malzeme

veya 1 mm’den daha kalın bir metal malzeme kesmeyin.

22. Kılavuzu kullanırken kesme işlemini hassas bir şekilde

yapabilmek için daima orbital konumu “0” olarak ayarlayın.

23. Küçük dairesel bir yay keserken aletin besleme hızını

düşürün. Alete çok hızlı besleme yapılması bıçağın kırılmasına neden olabilir.

24. Dairesel kesmenin, bıçak tabanın alt yüzeyine yaklaşık

olarak dik ş ekilde yapılması gerekir.

25. Metal malzemelerin kesilmesi sırasında, bıçağın ömrünü

uzatmak için (dingil yağı, sabunlu su, vb.) uygun bir kesme sıvısı kullanın.

26. Toz toplayıcı takılıyken açılı kesme yapılamaz.

27. Temizleyiciyle bağlanti (ayrıca satılır)

Toz toplayıcı ve adaptör (ayrıca satılır) aracılığıyla temizleyiciyle bağlantı yapılarak tozun çoğu toplanabilir.

LİTYUM-İYON BATARYAYLA ILGILI

UYARI Çalışma ömrünü uzatmak için, lityum-iyon bataryada çıkışı durduran bir koruma işlevi mevcuttur. Aşağıda açıklanan 1 ila 3 durumlarında, bu ürünü kullanırken anahtarı çekiyor olsanız bile motor durabilir. Bu bir arıza değil koruma işlevinin bir sonucudur.

1. Pil enerjisi tükendiğinde motor durur.

Böyle bir durumda bataryayı derhal şarj edin.

2. Eğer alete fazla yüklenilirse motor durabilir. Böyle

bir durumda aletin anahtarını serbest bırakın ve aşırı yüklemenin sebeplerini ortadan kaldırın. Bunun ardından aleti tekrar kullanabilirsiniz.

3. Eğer batarya aşırı iş koşulunda fazla ısınırsa, batarya

gücü kesilebilir. Bu durumda, bataryayı kullanmayı keserek soğumasını bekleyin. Bunun ard ından aleti tekrar kullanabilirsiniz. Ayrıca, lütfen aşağıdaki uyarı ve ikazları dikkate alın. UYARI Herhangi bir batarya sızıntısına, ısı üretilmesine, duman yayılmasına, patlamaya ve erken ateşlemeye meydan vermemek için, lütfen aşağıdaki uyarıları dikkate alın:

1. Batarya üzerinde talaş ve toz birikmediğinden emin olun.

○ Çalışma sırasında batarya üzerine talaş ve toz dökülmediğinden emin olun. ○ Çalışma sırasında elektrikli alet üzerine dökülen talaş ve tozun batarya üzerinde birikmediğinden emin olun. ○ Kullanılmayan bir bataryayı talaşa ve toza maruz kalan bir yerde saklamayın. ○ Bir bataryayı saklamadan önce, üzerine yapışabilecek tala ş ve tozu temizleyin ve metal parçalarla (vida, çivi, v.b.) birlikte saklamayın.

2. Bataryayı çivi benzeri keskin nesnelerle delmeyin;

çekiçle vurmayın; üzerine basmayın; atmayın ve şiddetli fi ziksel darbeye maruz bırakmayın.

3. Açıkça hasarlı veya deforme olduğu görülen bataryayı

4. Bataryayı kutuplarını ters bağlayarak kullanmayın.

5. Doğrudan elektrik prizlerine veya çakmak soketlerine

6. Bataryayı belirtilenler dışında herhangi bir amaç için

Eğer belirtilen şarj etme süresi geçmesine rağmen batarya tamamen şarj olmuyorsa, derhal şarj işlemini durdurun.

8. Bataryayı mikrodalga fırın, kurutucu veya yüksek basınçlı

kaplar gibi ortamlardaki yüksek sıcaklık veya basınçlara maruz bırakmayın.

9. Sızıntı görülmesi veya kötü koku algılanması durumunda

derhal ateşten uzaklaştırın.

10. Güçlü statik elektrik üretilen bir yerde kullanmayın.

11. Eğer batarya sızıntısı, kötü koku, ısı üretilmesi, renk

solması veya deformasyon varsa veya kullanım, şarj işlemi veya saklama sırasında herhangi bir şekilde anormallik görülürse, derhal cihazdan veya batarya şarj cihazından çıkarın ve kullanmayı kesin.

12. Bataryayı suya daldırmayın veya içinde herhangi

bir sıvın ın akmasına izin vermeyin. Su gibi iletken sıvıların girişi, yangın veya patlama ile sonuçlanan hasarlara neden olabilir. Bataryanızı yanıcı ve parlayıcı maddelerden uzak, serin, kuru bir yerde saklayın. Aşındırıcı gaz ortamlarından kaçınılmalıdır. İKAZ

1. Eğer bataryadan sızan sıvı gözlerinize kaçarsa,

gözlerinizi ovuşturmayın; hemen temiz suyla iyice yıkayın ve derhal bir doktora başvurun. Bataryadan sızan bu sıvı, tedavi uygulanmaması durumunda göz problemlerine neden olabilir.

2. Eğer sıvı cildinizle veya elbiselerinizle temas ederse,

derhal temiz suyla yıkayın. Sıvı, cilt tahri şine neden olabilir.

3. Eğer bataryayı ilk defa kullandığınızda pas, kötü koku,

deformasyon ve/veya başka anormallikler saptarsanız, bataryayı kullanmayın ve derhal tedarikçisine veya satıcısına iade edin. UYARI Lityum iyon bataryanın kutbuna bir iletken yabancı madde girerse, batarya kısa devre olarak yangına neden olabilir. Lityum iyon bataryayı saklarken, aşağıdaki kurallara kesinlikle uyun. ○ Saklama muhafazasına iletken döküntüler, çiviler veya demir tel ve bakır tel gibi teller koymayın. ○ Kısa devre oluşmasını engellemek için, bataryayı alete takın veya saklamak için vantilatör görülmeyinceye kadar batarya kapağını emniyetli şekilde yerleştirin. 0000BookCJ18DSL.indb1260000BookCJ18DSL.indb126 2019/07/2518:55:042019/07/2518:55:04127 Türkçe SEMBOLLER UYARI Aşağıda, bu makine için kullanılan simgeler gösterilmiştir. Makineyi kullanmadan önce bu simgelerin ne anlama geldiğini bildiğinizden emin olun. CJ18DSL: Akülü dekupaj testere Kullanıcı yaralanma riskini azaltmak için kullanım kılavuzunu okumalıdır. Sadece AB ülkeleri için Elektrikli aletleri evdeki çöp kutusuna atmayın! Kullanım ömrünü dolduran elektrikli aletler, atık elektrikli ve elektronik cihazlarla ilgili 2012/19/ AB Avrupa Direktifi ne ve bu Direktifi n ulusal kanunlar çerçevesinde uygulanma şekline göre ayrı olarak toplanmalı ve çevre şartlarına uygun bir geri dönüşüm tesisine gönderilmelidir. V Anma gerilimi

Yüksüz hız Ahşap Metal AÇMA KAPAMA Pili çıkartın Anahtar kilitleme Anahtar kilidini açma Batarya kapasitesi Batarya doluluk gösterge düğmesi Batarya gücü bitmek üzere. Bataryayı en kısa sürede şarj edin Batarya gücü yarıya düştü. Batarya gücü yeterli. Yasaklanmış eylem STANDART AKSESUARLAR Ana üniteye (1 ünite) ilave olarak, ambalajda sayfa 180’te listelenen aksesuarlar yer alır Standart aksesuarlar haber vermeden değiştirilebilir. UYGULAMALAR ○ Çeşitli ahşapları kesme ve cep açma ○ Yumuşak çelik plaka, alüminyum plaka ve bakır plaka kesme ○ Fenol reçine ve vinil klorür gibi sentetik reçineleri kesme ○ İnce ve yumuşak inşaat malzemelerini kesme ○ Paslanmaz çelik plaka kesme (No. 97 bıçak ile)

Model CJ18DSL Voltaj 18 V Maksimum kesme derinliği Ahşap 135 mm Yumuşak çelik 10 mm Yüksüz hız 0 ― 2400 dk

Darbe 26 mm Minimum kesme yarıçapı 25 mm Ağırlık * 2,5 ― 2,8 kg

• EPTA-Prosedürü 01/2014’e göre. Takılan bataryaya bağlıdır. En fazla ağırlık BSL36B18 ile ölçülür. NOT HiKOKI’nin sürekli araştırma ve geliştirme çalışmaları nedeniyle, burada belirtilen teknik özelliklerde önceden haber verilmeden değişiklik yapılabilir. ŞARJ ETME Elektrikli aleti kullanmadan önce bataryayı aşağıdaki şekilde şarj edin.

1. Güç kaynağına bağlayın. (Şekil 2)

Bataryayı bir AC güç kaynağından şarj ederken ○ Sarj cihazının güç kablosu fi şini prize takın. Şarj makinesinin elektrik fi şini bir prize takın, şarj durum lambası kırmızı renkte yanıp sönmeye başlayacaktır (1 saniye aralıklarla). İKAZ Eğer hasar görmüşse, elektrik kablosunu kullanmayın. Derhal tamir ettirin. Bataryayı bir otomobil-içi DC 12V güç kaynağından (UC18YML2) şarj ederken ○ Batarya şarj makinesini otomobil içinde yerine sabitleyin. Batarya şarj makinesiyle birlikte gelen kayışı kullanarak batarya şarj makinesini yerine bağlayın ve istenmeden hareket etmesini engelleyin. (Bkz: Şekil 18) İKAZ Batarya şarj makinesini veya bataryayı sürücü koltuğunun altına yerleştirmeyin. Batarya şarj makinesini yerine sabitlemek suretiyle istenmeden hareket ederek kazaya neden olma riskini ortadan kaldırın. Şekil 18 ○ Çakmak bağlantı fi şini çakmak soketine takın. Eğer fi ş gevşekse ve çakmak soketinden düşüyorsa, soketi tamir edin. Soket arızalı olabileceğinden, bölgenizdeki otomobil bayisiyle irtibata geçmeniz tavsiye edilir. Soketin sürekli kullanılması, aşırı ısınma nedeniyle bir kazaya neden olabilir.

2. Bataryayı şarj makinesine takın (Şekil 2)

Bataryayı şarj cihazına sıkıca takın

Bataryayı şarj makinesine taktığınızda şarj başlar ve pilot lamba sürekli kırmızı yanar. Batarya tamamen şarj olduğunda pilot lamba kı rmızı renkte yanıp sönecektir. (1 saniye aralıklarla) (Bkz: Tablo 1) 0000BookCJ18DSL.indb1270000BookCJ18DSL.indb127 2019/07/2518:55:042019/07/2518:55:04128 Türkçe ● Pilot lamba göstergesi Pilot lamba bildirimleri, şarj makinesinin veya şarj edilebilir bataryanın durumuna göre Tablo 1’de gösterilmiştir. Tablo 1 Pilot lamba bildirimleri Pilot lamba yanar veya yanıp söner. Şarj öncesinde Ya n ıp söner (kırmızı) 0,5 saniye yanar. 0,5 saniye yanmaz. (0,5 saniye kapalıdır) Şarj sırasında Yanar (kırmızı) Sürekli yanar. Şarj tamamlandığında Ya n ıp söner (kırmızı) 0,5 saniye yanar. 0,5 saniye yanmaz. (0,5 saniye kapalıdır) Şarj imkansız Titreşir (kırmızı) 0,1 saniye yanar. 0,1 saniye yanmaz. (0,1 saniye kapalıdır) Batarya veya şarj makinesi arızalı. Aşırı ısınma bekleme modu Yanar (yeşil) (UC18YML2) Sürekli yanar. Batarya aşırı ısınmış. Şarj yapılamıyor. (Batarya soğuduğunda şarj işlemi başlayacaktır) Ya n ıp söner (kırmızı) (UC18YFSL) 1 saniye yanar. 0,5 saniye yanmaz. (0,5 saniye kapalıdır) Otomobil-içi güç kaynağıyla şarj işlemi yapılamıyor (UC18YML2) Ya n ıp söner (yeşil) 0,5 saniye yanar. 0,5 saniye yanmaz. (0,5 saniye kapalıdır) Batarya veya şarj makinesi arızalı. NOT: Bataryayı soğutmak için bekleme moduna girildiğinde, UC18YML2 / UC18YFSL soğutma fanıyla ısınan bataryayı soğutur. (Bununla birlikte, batarya bir DC 12V otomobil-içi güç kaynağıyla şarj edildiğinde soğutucu fan çalışmaz.) ● Bataryanın sıcaklığı ve şarj süresi. Sıcaklıklar ve şarj süresi, Tablo 2’de görüldüğü gibi olacaktır. Tablo 2 Şarj makinesi Batarya UC18YFSL UC18YML2 (AC/DC)*

Şarj gerilimi V 14,4 V – 18 V Ağırlık kg 0,5 0,7 Bataryaların şarj edilebileceği sıcaklık aralığı 0oC – 50oC Batarya kapasitesi için şarj süresi, yaklaşık (20oC’de) 1,3 Ah 1,5 Ah 2,0 Ah 2,5 Ah 3,0 Ah 4,0 Ah 5,0 Ah dk. dk. dk. dk. dk. dk. dk.

20 / 50 22 / 60 30 / 80 35 / 100 45 / 120 60 / 160 75 / 200 Batarya hücrelerinin sayısı 4 – 10 *1 AC güç kaynağı / DC 12V (otomobil-içi) güç kaynağı NOT Şarj süresi, ortam sıcaklığına ve güç kaynağının voltajına göre farklılık gösterebilir. <UC18YML2> Özellikle, bir DC 12V otomobil-içi güç kaynağı yüksek sıcaklıklarda daha uzun şarj süresi isteyebilir. İKAZ Batarya şarj makinesi sürekli olarak kullanı ldığında ısınarak arızalara sebebiyet verebilir. Şarj işlemi tamamlandıktan sonra, bir sonraki şarj işlemine başlamadan önce 15 dakika bekleyin.

4. Şarj makinesinin elektrik kablosunu prizden veya

çakmak soketinden çıkarın.

5. Şarj makinesini sıkıca tutun ve bataryayı çekerek

çıkarın. NOT Şarj işleminden sonra bataryayı makineden çıkardığınızdan emin olun. 0000BookCJ18DSL.indb1280000BookCJ18DSL.indb128 2019/07/2518:55:042019/07/2518:55:04129 Türkçe İKAZ ○ Eğer batarya uzun bir süre doğrudan güneş ışığına maruz kalan bir yerde bırakılması veya kullanımdan henüz yeni çıkarılmış olması nedeniyle sıcakken şarj edilirse, şarj makinesinin kılavuz lambası yeşil yanar veya 1 saniye yanar, 0,5 saniye yanmaz (0,5 saniye için söner). Böyle bir durumda, öncelikle akünün soğumasını bekleyin, ardından şarj işlemini başlatın. ○ Pilot lamba kırmızı yanıp sönerse (0,2 saniyelik aralıklarla), şarj makinesinin akü konektöründe yabancı nesneler olup olmadığını kontrol edin ve versa temizleyin. Yabancı nesne yoksa, muhtemelen batarya veya şarj makinesi arıza yapmış demektir. Hemen yetkili Servis Merkezi'ne götürün. ○ Şarj cihazı çıkarılmışken dahili mikro bilgisayarın bataryanın şarj edildiğini algılaması yaklaşık 3 saniye süreceğinden, şarja devam etmek için yeniden takmadan önce en az 3 saniye bekleyin. Batarya 3 saniye dolmadan yeniden takılırsa, doğru şarj edilmeyebilir. ○ Şarj durum lambası sürekli olarak (0,2 saniyede bir) yeşil renkte titreştiğinde otomobil-içi güç kaynağının gerilimini kontrol edin. (UC18YML2) Eğer gerilim 12V veya daha düşük ise otomobil aküsü zayıfl amış ve şarj yapamıyor demektir. ○ Eğer şarj makinesi kablosunun fi şi veya çakmak bağlantı fi şi güce bağlandığında bile şarj durum lambası (saniyede bir) kırmızı renkte yanıp sönmezse şarj makinesinin koruma devresi etkinleşmiş olabilir. Fişi prizden çıkarın ve 30 saniye kadar bekledikten sonra tekrar takın. Eğer bu işlem şarj durum lambasının (saniyede bir) kırmızı renkte yanıp sönmesini sağlamazsa lütfen şarj makinesini HiKOKI Yetkili Servis Merkezine götürün.

MONTAJ VE ÇALIŞTIRMA

İşlem Şekil Sayfa Bataryayı çıkarma ve takma 1

Bıçakların değiştirilmesi 3

Batarya doluluk göstergesi

Yörüngesel çalışmayı ayarlama

Kıymık kapağının takılması ve sökülmesi

Alyan anahtarın muhafazası

Kılavuzun (ayrıca satılan) takılması ve doğrusal kesim

Kılavuzun (ayrıca satılan) takılması ve bir dairenin veya dairesel bir yayın kesimi

Metal malzemeleri kesme

Paslanmaz çelik plakaların kesilmesiyle ilgili

Temizleyiciye bağlama

Aksesuarların seçilmesi

Maksimum çalışma verimliliği ve en iyi sonucu almak için kesilecek malzemenin türüne ve kalınlığına en uygun bıçağın seçilmesi önemlidir. Bıçak numarası, her bir bıçağın montaj kısmının yakınına kazılmıştır. Uygun bıçağı Tablo 3’i kullanarak seçin.

UYARI Herhangi bir muayene veya bakım işlemi yapmadan önce aküyü çıkarın.

1. Bıçağın incelenmesi

Körleşmiş veya hasar görmüş bir bıçağın kullanılmaya devam edilmesi kesme verimliliğini düşürecek ve motorun aşırı yüklenmesine neden olacaktır. Aşırı yıpranma fark edilir fark edilmez bıçağı yenisiyle değiştirin.

2. Montaj vidalarının muayene edilmesi

Tüm montaj vidalarını düzenli olarak kontrol edin ve uygun şekilde sıkılmış olduklarından emin olun. Gevşeyen vida varsa derhal sıkın. Aksi halde, ciddi tehlikeye yol açabilir.

Motor ünitesinin sargısı, elektrikli aletin tam “kalbi”dir. Sargını n hasar görmemesi ve/veya yağ veya suyla ıslanmaması için gerekli özeni gösterin.

4. Dış yüzeyin temizlenmesi

Elektrikli alet kirlendiğinde, yumuşak kuru veya sabunlu suyla hafi fçe ıslatılmış bir bezle silin. Plastik kısımları eritebileceğinden, klorlu çözücüler, benzin veya boya inceltici (tiner) kullanmayın.

Elektrikli aleti 40°C’den düşük sıcaklıkta ve çocukların ulaşamayacağı bir yerde saklayın. NOT Lityum-iyon Bataryaları Saklama. Lityum-iyon bataryaları saklamadan önce tamamen şarj olduklarından emin olun. Bataryaların uzun süre düşük şarjla saklanması (3 ay veya daha fazla) performansta düşmeye neden olabilir, batarya kullanım süresini önemli ölçüde azaltabilir veya bataryaları şarj edilemez hale getirebilir. Eğer ard arda şarj edilip kullanılmasına rağmen batarya kullanım süresi çok kı saysa, bataryaların kullanım ömrü bitmiştir ve yeni bataryalar almanız gerekir. İKAZ Ağırlaş aletlerinin kullanımı ve bakımı konusunda her ülkede yürürlükte olan güvenlik düzenlemelerine ve standartlarına uygun davranılmalıdır. HiKOKI akülü el aletleri için batarya kullanımı hakkında önemli uyarı Lütfen, daima belirtilen orijinal bataryalardan birini kullanın. Belirtilenlerden başka bataryalarla kullanılmaları durumunda veya bataryanın sökülmesi ve modifi ye edilmesi (örneğin, hücrelerin veya diğer iç parçaların sökülmesi veya değiştirilmesi) halinde akülü el aletlerimizin emniyetini ve performansını garanti edemiyoruz. 0000BookCJ18DSL.indb1290000BookCJ18DSL.indb129 2019/07/2518:55:042019/07/2518:55:04130 Türkçe GARANTİ HiKOKI Elektrikli Aletlerine yasal/ülkelere özgü mevzuatlar çerçevesinde garanti veriyoruz. Bu garanti, yanlış veya kötü kullanımdan veya normal aşınma ve yıpranmadan kaynaklanan arıza ve hasarları kapsamamaktadır. Şikayet durumunda, lütfen Elektrikli El Aletini, sökülmemiş şekilde, bu Kullanım Kılavuzu’nun sonunda bulunan GARANTİ BELGESİ ile birlikte bir HiKOKI Yetkili Servis Merkezi’ne gönderin. Havadan yayılan gürültü ve titreşimle ilgili bilgiler Ölçülen değerler EN62841’e göre belirlenmiş ve ISO 4871’e göre beyan edilmiştir. Ölçülmüş A-ağırlıklı ses gücü seviyesi: 95 dB (A) Ölçülmüş A-ağırlıklı ses basıncı seviyesi: 84 dB (A) Belirsizlik K: 5 dB (A). Kulak koruyucu takın. EN62841’e göre belirlenen toplam vibrasyon değerleri (üç eksenli vektör toplamı). Tahtaları kesme: Titreşim emisyon değeri a

Belirsizlik K = 4,6 m/sn

Metal levha kesme: Titreşim emisyon değeri

Belirsizlik K = 1,5 m/sn

Beyan edilen toplam vibrasyon değeri standart bir test yöntemine göre ölçülmüştür ve bir aleti diğeriyle karşılaştırmak için kullanılabilir. Aynı zamanda, bir ön maruz kalma değerlendirmesi olarak da kullanılabilir. UYARI ○ Elektrikli aletin gerçek kullanımı sırasındaki titreşim emisyonu, aletin kullanma şekline bağlı olarak beyan edilen toplam değerden farklılık gösterebilir.

Gerçek kullanım koşullarındaki maruz kalma değerlendirmesini esas alarak kullanıcıyı koruyacak güvenlik önlemlerini belirleyin (kullanım süresine ilave olarak aletin kapatıldığı ve rölantide çalıştığı zamanlarda çalışma çevriminde yer alan tüm parçaları dikkate alarak). NOT HiKOKI’nin sürekli araştırma ve geliştirme çalışmaları nedeniyle, burada belirtilen teknik özelliklerde önceden haber verilmeden değişiklik yapılabilir. Tablo 3 Uygun bıçakların listesi Kesilecek malzeme Bıçak Malzeme kalitesi No. 1 (Süper uzun) No. 11 No. 12 No. 15 No. 16 No. 21 No. 22 No. 41 No. 97 Malzemenin kalınlığı (mm) Ahşap Genel ahşap 135’nın altı

3 - 6 3’ün altı 2 - 5

Paslanmaz çelik plaka 1,5 - 2,5 Demir dışı metal Alüminyum, bakır, pirinç

3 - 12 3’ün altı 5’in altı

Şerit alüminyum Yükseklik en fazla

5 - 20 6’nın altı 5 - 15 6’nın altı 5 - 15

Tip ve özel tanım koduyla *1) tanımlı Akülü Dekupaj Testere’nin direktifl erin *2) ve standartların *3) tüm ilgili gereksinimlerine uygun olduğunu tamamen kendi sorumluluğumuz altında beyan ederiz. Teknik dosya *4)’dedir – Aşağıya bakın. Avrupa’daki temsilcilik ofi sindeki Avrupa Standartları Yöneticisi, teknik dosyayı derlemek için yetkilendirilmiştir. Beyan, üzerinde CE işareti bulunan ürünler için geçerlidir.
