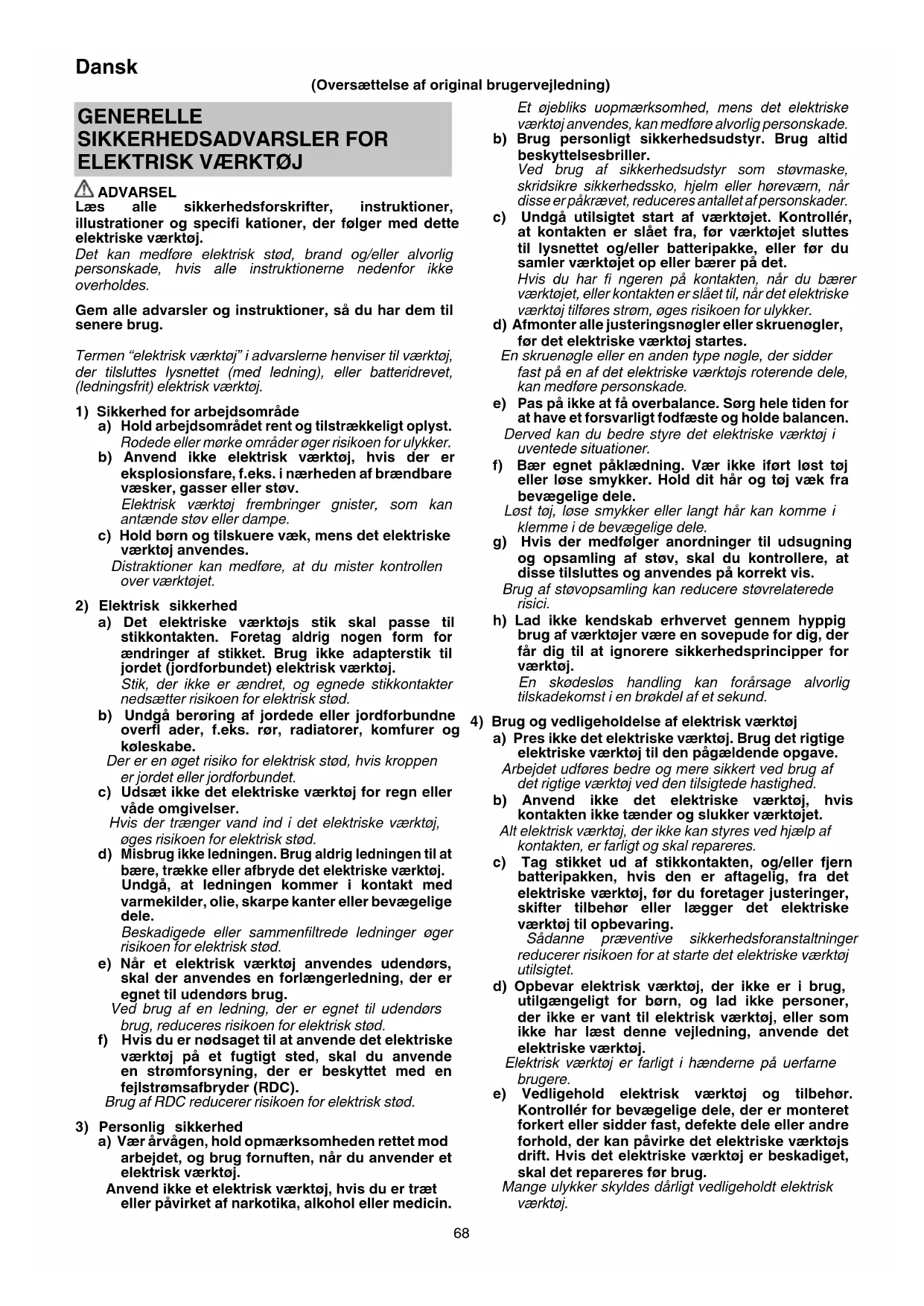

BRUGSANVISNING CJ 18DSL HiKOKI
Læs alle sikkerhedsforskrifter, instruktioner, illustrationer og specifi kationer, der følger med dette elektriske værktøj.
Det kan medføre elektrisk stød, brand og/eller alvorlig personskade, hvis alle instruktionerne nedenfor ikke overholdes.
Gem alle advarsler og instruktioner, så du har dem til senere brug.
Termen "elektrisk værktøj" i advarslerne henviser til værktøj, der tilsluttes lysnettet (med ledning), eller batteridrevet, (ledningsfrit) elektrisk værktøj.
1) Sikkerhed for arbejdsområde
a) Hold arbejdsområdet rent og tilstrækkeligt oplyst. Rodede eller mørke områder øger risikoen for ulykker.
b) Anvend ikke elektrisk værktøj, hvis der er eksplosionsfare, f.eks. i nærheden af brændbare væsker, gasser eller støv.
Elektrisk værktøj frembringer gnister, som kan antænde støv eller dampe.
c) Hold børn og tilskuere væk, mens det elektriske værktøj anvendes.
Distraktioner kan medføre, at du mister kontrollen over værktøjet.
2) Elektrisk sikkerhed
a) Det elektriske værktøjs stik skal passe til stikkontakten. Foretag aldrig nogen form for ændringer af stikket. Brug ikke adapterstik til jordet (jordforbundet) elektrisk værktøj.
Stik, der ikke er ændret, og egnede stikkontakter nedsætter risikoen for elektrisk stød.
b) Undgå berøring af jordede eller jordforbundne overfl ader, f.eks. rør, radiatorer, komfurer og køleskabe.
Der er en øget risiko for elektrisk stød, hvis kroppen er jordet eller jordforbundet.
c) Udsæt ikke det elektriske værktøj for regn eller våde omgivelser.
Hvis der trænger vand ind i det elektriske værktøj, øges risikoen for elektrisk stød.
d) Misbrug ikke ledningen. Brug aldrig ledningen til at bære, trække eller afbryde det elektriske værktøj. Undgå, at ledningen kommer i kontakt med varmekilder, olie, skarpe kanter eller bevægelige dele.
Beskadigede eller sammenfiltrede ledninger øger risikoen for elektrisk stød.
e) Når et elektrisk værktøj anvendes udendørs, skal der anvendes en forlængerledning, der er egnet til udendørs brug.
Ved brug af en ledning, der er egnet til udendørs brug, reduceres risikoen for elektrisk stød.
f) Hvis du er nødsaget til at anvende det elektriske værktøj på et fugtigt sted, skal du anvende en strømforsyning, der er beskyttet med en fejlstrømsafbryder (RDC).
Brug af RDC reducerer risikoen for elektrisk stød.
3) Personlig sikkerhed
a) Vær årvågen, hold opmærksomheden rettet mod arbejdet, og brug fornuften, når du anvender et elektrisk værktøj.
Anvend ikke et elektrisk værktøj, hvis du er træt eller påvirket af narkotika, alkohol eller medicin.
Et øjebliks uopmærksomhed, mens det elektriske værktøj anvendes, kan medføre alvorlig personskade.
b) Brug personligt sikkerhedsudstyr. Brug altid beskyttelsesbriller.
Ved brug af sikkerhedsudstyr som støvmaske, skridsikre sikkerhedssko, hjelm eller høreværn, när disse er påkrævet, reduceres antallet af personskader.
c) Undgå utilsigtet start af værktøjet. Kontrollér, at kontakten er slået fra, før værktøjet sluttes til lysnettet og/eller batteripakke, eller før du samler værktøjet op eller bærer på det.
Hvis du har fi ngeren på kontakten, när du bærer værktøjet, eller kontakten er slået til, när det elektriske værktøj tilføres strøm, øges risikoen for ulykker.
d) Afmonter alle justeringsnøgler eller skruenøgler, før det elektriske værktøj startes.
En skruenøgle eller en anden type nøgle, der sidder fast på en af det elektriske værktøjs roterende dele, kan medføre personskade.
e) Pas på ikke at få overbalance. Sørg hele tiden for at have et forsvarligt fodfæste og holde balancen.
Derved kan du bedre styre det elektriske værktøj i uventede situationer.
f) Bær egnet påklædning. Vær ikke iført løst tøj eller løse smykker. Hold dit hår og tøj væk fra bevægelige dele.
Løst tøj, løse smykker eller langt hår kan komme i klemme i de bevægelige dele.
g) Hvis der medfølger anordninger til udsugning og opsamling af støv, skal du kontrollere, at disse tilsluttes og anvendes på korrekt vis.
h) Lad ikke kendskab erhvervet gennem hyppig brug af værktøjer være en sovepude for dig, der får dig til at ignorere sikkerhedsprincipper for værktøj.
En skødesløs handling kan forårsage alvorlig tilskadekomst i en brøkdel af et sekund.
4) Brug og vedligeholdelse af elektrisk værktøj
a) Pres ikke det elektriske værktøj. Brug det rigtige elektriske værktøj til den pågældende opgave.
Arbejdet udføres bedre og mere sikkert ved brug af det rigtige værktøj ved den tilsigtede hastighed.
b) Anvend ikke det elektriske værktøj, hvis kontakten ikke tænder og slukker værktøjet.
Alt elektrisk værktøj, der ikke kan styres ved hjælp af kontakten, er farligt og skal repareres.
c) Tag stikket ud af stikkontakten, og/eller fjern batteripakken, hvis den er aftagelig, fra det elektriske værktøj, før du foretager justeringer, skifter tilbehør eller lægger det elektriske værktøj til opbevaring.
Sådanne præventive sikkerhedsforanstaltninger reducerer risikoen for at starte det elektriske værktøj utilsigtet.
d) Opbevar elektrisk værktøj, der ikke er i brug, utilgængeligt for børn, og lad ikke personer, der ikke er vant til elektrisk værktøj, eller som ikke har læst denne vejledning, anvende det elektriske værktøj.
Elektrisk værktøj er farligt i hænderne på uerfarne brugere.
e) Vedligehold elektrisk værktøj og tilbehør. Kontrollér for bevægelige dele, der er monteret forkert eller sidder fast, defekte dele eller andre forhold, der kan påvirke det elektriske værktøjs drift. Hvis det elektriske værktøj er beskadiget, skal det repareres før brug.
Mange ulykker skyldes dårligt vedligeholdt elektrisk værktøj.
f) Sørg for, at skæreværktøj er skarpt og rent.
Der er mindre risiko for, at korrekt vedligeholdt skæreværktøj med skarpe kanter sætter sig fast, og det er nemmere at styre.
g) Brug det elektriske værktøj, tilbehør og bits osv. i overensstemmelse med denne vejledning under hensyntagen til arbejdsforholdene og det arbejde, der skal udføres.
Der kan opstå farlige situationer, hvis det elektriske værktøj bruges til andre formål end de tilsigtede.
h) Hold håndtag og gribefl ader tørre, rene og fri for olie og fedt.
Glatte håndtag og gribefl ader gør sikker håndtering og kontrol over værktøjet i uventede situationer umulig.
5) Brug og vedligeholdelse af batteriværktøj
a) Genopladning må kun udføres med den oplader, der er specifi ceret af producenten.
En oplader, der passer til en type batteripakke, kan give risiko for brand, når den anvendes med en anden batteripakke.
b) Anvend kun elektrisk værktøj sammen med specielt angivne batteripakker.
c) Når batteripakken ikke anvendes, skal du opbevare den væk fra andre metalobjekter som fx papirclips, mønter, nøgler, søm, skruer eller andre små metalobjekter, der kan lave en forbindelse fra den ene pol til den anden.
Kortsluttes batteripolerne, kan der opstå forbrændinger eller en brand.
d) Under særligt dårlige omstændigheder kan der sive væske ud af batteriet; Undlad at komme i berøring med den. Hvis du ved et uheld alligevel kommer i kontakt med væsken, skal du skylle med vand. Hvis væsken kommer i kontakt med øjnene, skal du desuden søge lægehjælp.
Væske, der siver ud fra batteriet, kan irritere huden eller give forbrændinger.
e) Anvend ikke en batteripakke eller et værktøj, der er beskadiget eller ændret.
Beskadigede eller ændrede batterier kan udvise uforudsigelig adfærd, der medfører brand, eksplosion eller risiko for tilskadekomst.
f) Udsæt ikke en batteripakke eller et værktøj for åben ild eller overdreven temperatur.
Udsættelse for åben ild eller temperaturer på over 130 °C kan medføre eksplosion.
g) Følg alle opladningsinstruktioner, og oplad ikke batteripakken eller værktøjet uden for det temperaturområde, der er angivet i instruktionerne.
Forkert opladning eller opladning ved temperaturer uden for det angivne område kan beskadige batteriet og øge risikoen for brand.
6) Service
a) Få foretaget serviceeftersyn af dit elektriske værktøj hos en kvalifi ceret reparationstekniker, der kun bruger originale reservedele.
Derved sikres det, at sikkerheden ved det elektriske værktøj opretholdes.
b) Udfør aldrig service på beskadigede batteripakker.
Service på batteripakker bør kun udføres af producenten eller autoriserede serviceudbydere.
FORHOLDSREGEL
Hold børn og fysisk svagelige personer på afstand.
Når værktøjet ikke er i brug, skal det opbevares utilgængeligt for børn og fysiske svagelige personer.
SIKKERHEDSADVARSLER FOR AKKU STIKSAV
-
Hold elværktøjet på de isolerede gribeflader, når du foretager arbejde, hvor skæretilbehøret kan komme i kontakt med el-ledninger. Skæretilbehør, der rammer en strømførende ledning, kan gøre elværktøjets metaldele strømførende og kan give brugeren elektrisk stød.
-
Anvend klemmer eller andre praktiske måder at afsikre arbejdsemnet på og støtte det til en stabil fl ade.
Hvis du holder arbejdsemnet i hænderne eller ind mod kroppen, bliver det ustabilt og kan føre til, at du mister kontrollen over det.
EKSTRA SIKKERHEDSADVARSLER
-
Oplad altid batteriet ved en temperatur på 0 °C – 40 °C. Temperaturer på under 0 °C resulterer i overopladning, hvilket er farligt. Batteriet kan ikke oplades ved en temperatur på over 40 °C.
Den mest egnede temperatur for opladning ligger på 20 °C – 25 °C.
-
Anvend ikke opladeren kontinuerligt.
Når en opladning er fuldført, skal du lade opladeren ligge i omtrent 15 minutter, før du oplader næste batteri.
-
Undgå, at fremmedlegemer trænger ind i hullet til tilslutning af det genopladelige batteri.
-
Skil aldrig det genopladelige batteri eller opladeren ad.
-
Kortslut aldrig det genopladelige batteri. Kortslutning af batteriet forårsager en stor elektrisk strømning og overophedning. Det medfører forbrændinger eller beskadigelse af batteriet.
-
Bortskaf ikke batteriet ved at kaste det på et bål. Hvis batteriet brændes, kan det eksplodere.
-
Stik ikke genstande ind i opladerens ventilationsåbninger. Hvis metalgenstande eller brændbare stoffer kommer ind i opladerens ventilationsåbninger, kan det give elektriske stød eller ødelægge opladeren.
-
Når batteriet har nået slutningen af sin levetid, skal du levere det tilbage til den forretning, hvor du købte det. Bortskaf ikke det afl adede batteri.
-
Hvis maskinen anvendes kontinuerligt ved lav hastighed, kommer der ekstra belastning på motoren, der kan få den til at brænde sammen. Anvend altid det elektriske værktøj således, at klingen ikke sætter sig fast i materialet under drift. Justér altid klingens hastighed, så skæringen bliver ubesværet.
-
Fastspænd arbejdsemnet. Et arbejdsemne fastspændt med fastspændingsenheder eller i en skruestik er mere sikkert, end hvis du holder det i hånden.
-
Forberedelse og kontrol af arbejdsmiljø. Sørg for, at arbejdsområdet opfylder alle betingelserne fremsat i forholdsreglerne.
-
Kontroller efter, at batteriet er rigtigt sat i. Hvis det løsner sig, kan det falde ud og forårsage ulykker.
-
Støv produceret ved drift
Støvet, der produceres ved normal drift, kan påvirke operatørens helbred. Det anbefales at gøre ét af følgende.
a) Bær støvmaske
b) Anvend eksternt støvopsamlingsudstyr
Ved anvendelse af eksternt støvopsamlingsudstyr skal du tilslutte adapteren til slangen fra det eksterne støvopsamlingsudstyr.
- Skift af klinger
○ Sørg for, at maskinen er SLUKKET og batteriet er taget ud, inden klingen udskiftes.
Dansk
○ Åbn ikke håndtaget, när stemplet er i bevægelse. (Fig. 3)
○ Bekræft, at klingens fremspring sættes ordentligt ind i klingeholderen. (Fig. 3)
○ Bekræft klingen, som sidder mellem valserillen. (Fig. 3)
15. Sørg altid for at trykke knappen for Låsekontakt fra i låst position, när enheden ikke anvendes.
16. Se ikke direkte ind i lyset fra LED-lampen. Dine øjne kan tage skade, hvis de udsættes direkte for lyset fra LED-lampen i længere tid.
17. Anvendelse af splintskærmen vil medvirke til at reducere splintring af savede overfl ader, når der saves i træmaterialer. Sæt splintskærmen ind i mellemrummet på basen, og skub den helt ind.
18. Anvend spåndæksel.
- Spåndækslet forhindrer, at spåner slynges rundt og forbedrer støvopsamlerens eff aktivitet.
○ Spåndækslet kan få et matteret udseende ved skæring i metal.
19. Anvend baseplade (forhandles separat)
○ Anvendelse af basepladen, der er fremstillet af stål, reducerer slid på aluminiumsbasen ved skæring af metalmaterialer. Montér basepladen på bundfl aden med de 4 skruer, der medfølger.
○ Anvendelse af baseplade fremstillet i plastik reducerer ridser af skærefladen. Montér basepladen på bundfladen med de 4 skruer, der medfølger.
20. For at undgå, at klingen løsner sig, eller at stemplet beskadiges eller slides kraftigt, skal du sørge for at have basispladens overfl ade monteret på arbejdsemnet under savning.
21. Skær aldrig i træ på over 10 mm's tykkelse eller metal på over 1 mm's tykkelse ved lave hastigheder.
22. For at sikre nøjagtig skæring ved anvendelse af skinnen skal du altid indstille omløbspositionen til "0".
23. Når du saver en lille rund bue, skal du nedsætte maskinens fremføringshastighed. Hvis du fremfører maskinen for hurtigt, kan det få klingen til at knække.
24. Cirkulær skæring skal udføres med klingen nærmest lodret på basens bundfl ade.
25. Ved skæring af metalmaterialer skal du anvende en egnet skærevæske (spindelolie, sæbevand, osv.) for at forlænge klingens levetid.
26. Vinklet skæring kan ikke udføres ved brug af støvopsamler.
27. Tilslutning til en støvsuger (ekstraudstyr)
Det meste savsmuld og støv kan opfanges ved at tilslutte til en støvsuger gennem støvopsamleren og en adapter (ekstraudstyr).
FORHOLDSREGEL OM LITHIUM-ION-BATTERIET
For at forlænge levetiden er lithium-ion-batteriet udstyret med en beskyttelsesfunktion, der kan stoppe strømudladningen. Hvis situation 1 til 3, der er beskrevet nedenunder, skulle opstå under brug af dette produkt, stopper motoren muligvis, selv om du trykker på kontakten. Dette er ikke selve problemet, men resultatet af beskyttelsesfunktionen.
- Motoren stopper, hvis der ikke længere er tilstrækkelig med strøm på batteriet.
Hvis dette skulle ske, skal du straks lade batteriet op.
-
Hvis værktøjet er overbelastet, stopper motoren muligvis. Hvis dette skulle ske, skal du frigive værktøjets kontakt og fjerne årsagerne til overbelastningen. Efter at du har gjort det, kan du anvende værktøjet igen.
-
Hvis batteriet overophedes pga. overbelastning, holder batteriet op med at levere strøm.
I tilfælde heraf skal du indstille brugen af batteriet og lade det køle af. Efter at du har gjort det, kan du anvende værktøjet igen.
Vær desuden opmærksom på følgende advarsler og forholdsregler.
ADVARSEL
For på forhånd at forhindre enhver form for batterilækage, varmeudvikling, røgudvikling, eksplosion og antændelse, skal du sørge for at være opmærksom på følgende sikkerhedsforanstaltninger.
- Sørg for, at spåner og støv ikke samler sig på batteriet.
○ Under arbejdet skal du sørge for, at der ikke falder spåner og støv ned på batteriet.
○ Sørg for, at eventuelle spåner og støv, der falder ned på det elektriske værktøj under arbejdet, ikke samler sig på batteriet.
○ Opbevar ikke et ubrugt batteri på et sted, der udsættes for spåner og støv.
Før du lægger et batteri til opbevaring, skal du fjerne eventuelle spåner og støv, der sidder fast på det, og ikke opbevare det sammen med andre metalobjekter (skruer, søm, osv.).
-
Undlad at punktere batteriet med et skarpt objekt som fx et som, slå på det med en hammer, træde på det, kaste med det eller udsætte batteriet for voldsomme stød.
-
Undlad at anvende et tydeligt beskadiget eller deformt batteri.
-
Undlad at anvende batteriet i omvendt polaritet.
-
Undlad at tilslutte direkte til elektriske stikkontakter eller en cigaretteandere i biler.
-
Undlad at anvende batteriet til andre formål end dem, der er angivet.
-
Hvis batteriet ikke oplades helt, selv efter at den angivne opladetid er gået, skal du øjeblikkeligt stoppe yderligere opladning.
-
Undlad at anbringe eller udsætte batteriet for høje temperaturer eller høje tryk som fx inde i en mikroovn, et tørreapparat eller en beholder med højt tryk.
-
Hold det øjeblikkeligt væk fra åben ild, hvis der opdages en lækage eller ubehagelig lugt.
-
Undlad at anvende det på et sted hvor der udvikles kraftig statisk elektricitet.
-
Hvis der opstår batterilækage, ubehagelig lugt, hvis der udvikles varme, batteriet er misfarvet eller deformt eller på nogen anden måde forekommer unormalt under brug, opladning eller opbevaring, skal du øjeblikkeligt fjerne det fra udstyret eller batteriopladeren og indstille brugen.
-
Nedsænk ikke batteriet i væsker, og lad ikke væsker trænge ind. Indtrængen af ledende væske, som f.eks. vand, kan medføre beskadigelse og forårsage brand eller eksplosion. Opbevar batteriet på et køligt, tørt sted, væk fra brændbart materiale. Områder med ætsende gas skal undgås.
FORSIGTIG
- Hvis du får væske, der er lækket fra batteriet, i øjnene, må du ikke gnide i øjnene, men vaske dem godt med rent vand som fx vand fra vandhanen og straks kontakte en læge.
Hvis det ikke behandles, kan væsken forårsage problemer med øjnene.
- Hvis du får væske på huden eller tøjet, skal du øjeblikkeligt vaske det af med rigeligt rent vand som fx vand fra hanen.
Det er muligt, at det kan give hudirritation.
- Hvis du opdager rust, ubehagelig lugt, misfarvning, deformering og/eller andre uregelmæssigheder, når du anvender batteriet for første gang, skal du undlade at anvende det og returnere det til din leverandør eller forhandler.
ADVARSEL
Hvis der trænger et elektrisk ledende fremmedlegeme ind i terminalen på lithium-ion-batteriet, kan batteriet kortsluttes, hvilket kan medføre brand. Ved opbevaring af lithium-ion-batteriet skal du sørge for at overholde reglerne for følgende indhold.
○ Placér ikke elektrisk ledende snavs, søm og ledninger som jern- og kobberledning i opbevaringskassen.
○ For at hindre kortslutning skal du sætte batteriet i værktøjet og sætte batteridækslet sikkert på for opbevaring, indtil du ikke længere kan se ventilatoren.
SYMBOLER
ADVARSEL
Det følgende viser symboler, som anvendes for maskinen. Vær sikker på, at du forstår deres betydning, inden du begynder at bruge maskinen.
 | CJ18DSL: Akku stiksav |
 | Brugeren skal læse betjeningsvejledningen for at mindske risikoen for skader. |
 | Kun for EU-landeElektrisk værktøj må ikke bortskaff es som almindeligt husholdningsaff ald!I henhold til det europæiske direktiv 2012/19/EU om bortskaff else af elektrisk og elektronisk udstyr og gældende national lovgivningskal brugt elværktøj indsamles separat og bortskaff es på en måde, der skåner miljøet mest muligt. |
| V Nominel spænding |
| n_0 | Hastighed uden belastning |
| Træ |
| Metal |
| Slå boremaskine TIL |
| Slå boremaskine FRA |
| Kobl batteriet fra |
| Lås kontakt |
| Lås kontakt op |
| Batteriets kapacitet |
| Indikatorkontakt for resterende batteri |
| Batteriet er næsten tomt. Genoplad batteriet snarest muligt |
| Batteriet har halvdelen af sin eff ekt tilbage. |
| Batteriets resterende eff ekt er tilstrækkelig. |
| Forbudt handling |
STANDARDTILBEH∅R
Udover hovedenheden (1 enhed) indeholder pakken det tilbehør, der er opstillet på side 180.
Der forbeholdes ret til ændringer i standardtilbehør uden varsel.
ANVENDELSE
○ Skæring af forskellige typer tømmer og sænkeskæring
○ Skæring af smedestålplade, aluminiumsplade og kobberplade
○ Skæring af materialer med kunstharpiks, såsom phenolharpiks og vinylklorid
O Skæring af tynde og bløde byggematerialer
○ Skæring af plader i rustfrit stål (med klinge nr. 97)
SPECIFICATIONER
| Model | CJ18DSL |
| Spænding | 18 V |
| Maks. skæredybde | Træ 135 mm10 mm smedestål |
| Hastighed uden belastning | 0 – 2400 min ^-1 |
| Slag | 26 mm |
| Min. skæreradius | 25 mm |
| Vægt * | 2,5 – 2,8 kg |
Afhænger af monteret batteri. Den tungeste vægt er målt ved BSL36B18.
BEMÆRK
Grundet HiKOKI's løbende forskning og udvikling kan specifi kationerne heri ændres uden forudgående varsel.
OPLADNING
Inden det elektriske værktøj tages i brug, oplades batteriet som følger.
- Tilsluttes til strømkilden. (Fig. 2)
Ved opladning af batteriet i en vekselstrømkilde
O Tilslut opladerens netkabel til kontakten.
Ved tilslutning af opladerens stik til en kontakt, blinker kontrollampen rødt (ét blink i sekundet).
FORSIGTIG
Anvend ikke den elektriske ledning, hvis den er beskadiget. Få den straks repareret.
Ved opladning af batteriet i en 12 V jævnstrømkilde i en bil (UC18YML2)
O Sæt batteriopladeren ordentligt fast i bilen.

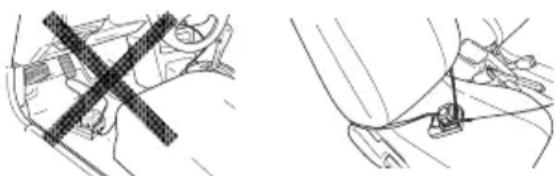

Anvend den rem, der følger med batteriopladeren, til at fastgøre batteriopladeren og hindre den i at bevæge sig utilsigtet. (Se Fig. 18)
FORSIGTIG
Læg ikke batteriopladeren eller batteriet under førersædet. Fastgør batteriopladeren for at hindre den utilsigtet bevægelse, da det kan føre til en ulykke.
○ Sæt tilslutningsstikket til cigarettænderen i cigaretteænderen.
Hvis stikket er løst og falder ud af cigaretteænderen, skal du reparere stikket. Da stikket kan være defekt, anbefaler vi dig at kontakte din lokale bilforhandler. Fortsat brug af stikket kan medføre en ulykke som følge af overophedning.
2. Sæt batteriet i opladeren. (Fig. 2)
Sæt batteriet ordentligt i opladeren.
3. Opladning
Når et batteri sættes i opladeren, begynder opladningen, og kontrollampen lyser konstant rødt.
Når batteriet er fuldt opladet, blinker kontrollampen rødt. (ét blink i sekundet) (Se Tabel 1)
● Kontrollampens indikation
Kontrollampens indikationer er som vist i Tabel 1, alt efter opladerens eller det genopladelige batteris tilstand.
Tabel 1
| Kontrollampens indikationer |
| Kontrollampen lyser eller blinker. | Før opladning Blinker (rødt) | Lyser i 0,5 sekunder. Lyser ikke i 0,5 sekunder. (slukket i 0,5 sekunder) | | |
| Under opladning | Lyser (rødt) | Lyser vedvarende |
| Opladning fuldført | Blinker (rødt) | Lyser i 0,5 sekunder. Lyser ikke i 0,5 sekunder. (slukket i 0,5 sekunder) |
| Opladning er umulig | Blinker hurtigt (rødt) | Lyser i 0,1 sekunder. Lyser ikke i 0,1 sekunder. (slukket i 0,1 sekunder) | Funktionsfejl i batteri eller oplader |
| Standby på grund af overophedning | Lyser (grønt) (UC18YML2) | Lyser vedvarende | Batteriet er overophedet.Ude af stand til at oplade. (Opladning begynder, når batteriet er kølet af) |
| Blinker (rødt) (UC18YFSL) | Lyser i 1 sekund. Lyser ikke i 0,5 sekunder. (slukket i 0,5 sekunder) |
| Opladning ved hjælp af strømkilde i bil er umulig (UC18YML2) | Blinker (grønt) | Lyser i 0,5 sekunder. Lyser ikke i 0,5 sekunder. (slukket i 0,5 sekunder) | Funktionsfejl i batteri eller oplader |
BEMÆRK: Ved standby for afkøling af batteri afkøler UC18YML2 / UC18YFSL det overophedede batteri med ventilator. (Ventilatoren virker dog ikke ved opladning af batteriet i en 12 V jævnstrømkilde i en bil).
- Vedrørende batteriets temperaturer og opladningstid.
Temperaturene og opladningstiden bliver som vist i Tabel 2.
Tabel 2
| Batteri\Oplader | UC18YFSL | UC18YML2(vekselstrøm/jævnstrøm)*1 |
| Opladningsspænding V 14,4 V – 18 V | |
| Vægt kg 0,5 0,7 | | | |
| Temperaturer, hvor batteriet kan genoplades | 0°C – 50°C |
| Opladningstid for batterikapacitet, ca. (ved 20°C) | | |
| 1,3 Ah | min. | 20 | 20 / 50 |
| 1,5 Ah | min. | 22 | 22 / 60 |
| 2,0 Ah | min. | 30 | 30 / 80 |
| 2,5 Ah | min. | 35 | 35 / 100 |
| 3,0 Ah | min. | 45 | 45 / 120 |
| 4,0 Ah | min. | 60 | 60 / 160 |
| 5,0 Ah | min. | 75 | 75 / 200 |
| Antal battericeller 4 – 10 | |
*1 Vekselstrømforsyning/jævnstrømforsyning på 12 V (i bil)
BEMÆRK
Genopladningstiden kan variere alt efter den omgivende temperatur og strømkildens spænding.
Især ved anvendelse af en 12 V jævnstrømkilde i en bil kan det tage længere tid at genoplade ved høje temperaturer.
FORSIGTIG
Når batteriopladeren har været anvendt kontinuerligt, opvarmes den, hvorved årsagen til fejl opstår. Når opladningen er fuldført, skal du vente 15 minutter inden næste opladning.
- Kobl opladerens netkabel fra kontakten eller cigaretteänderen.
5. Hold godt fat om opladeren, og træk batteriet ud. BEMÆRK
Sørg for at trække batteriet ud af opladeren efter brug, og opbevar det derefter.
FORSIGTIG
Hvis batteriet oplades, mens det er varmt efter at have ligget længe på et sted med direkte sollys, eller fordi batteriet lige har været anvendt, begynder opladerens kontrollampe at lyse grønt eller lyser i 1 sekund, hvorefter det ikke lyser i 0,5 sekunder (slukkes i 0,5 sekunder). I et sådant tilfælde skal batteriet først have lov til at køle af, hvorefter opladningen kan påbegyndes.
Når kontrollampen blinker hurtigt rødt (ved 0,2 sekunders intervaller), skal du efterse for og fjerne eventuelle fremmedlegemer i opladerens batteristik. Hvis der ikke er nogen fremmedlegemer, er det muligt, at batteriet eller opladeren ikke fungerer korrekt. Lad et autoriseret servicecenter se på problemet.
- Idet det tager den indbyggede mikrocomputer omtrent 3 sekunder at bekræfte, at det batteri, der oplades med opladeren, tages ud, skal du vente mindst 3 sekunder, før du sætter det i igen og fortsætter opladningen. Hvis batteriet sættes i, før der er gået 3 sekunder, er det ikke sikkert, at batteriet er ordentligt opladet.
○ Kontrollér spændingen i strømkilden i bilen, när kontrollampen blinker vedvarende og hurtigt grønt (for hver 0,2 sekunder). (UC18YML2)
Hvis spændingen er 12 V eller derunder, indikerer det, at bilens batteri er svækket og ikke kan oplades.
○ Hvis kontrollampen ikke blinker rødt (hvert sekund), selvom opladerens ledning eller cigarettenderens tilslutningsstik er tilsluttet til strøm, indikerer det, at opladerens beskyttelseskredsløb kan være aktiveret.
Fjern ledningen eller stikket fra strømmen, og tilslut igen efter 30 sekunder eller deromkring. Hvis dette ikke får kontrollampen til at blinke rødt (hvert sekund), bedes du indlevere opladeren hos HiKOKIs autoriserede servicecenter.
| Handling Figur Side | | |
| Fjernelse og isætning af batteriet 1 | | 181 |
| Opladning 2 | | 181 |
| Skift af klinger 3 | | 181 |
| Betjening af kontakt 4 | | 181 |
| Indikator for resterende batteri | 5 | 181 |
| Justering af omløbsdriften | 6 | 181 |
| Splintværn | 7 | 182 |
| Montering og afmontering af spåndækslet | 8 | 182 |
| Kabinet til sekskantet skruenøgle | 9 | 182 |
| Montering af styreskinnen (forhandles separat) og retlinet skæring | 10 | 182 |
| Montering af styreskinnen (forhandles separat) og skæring af cirkel eller cirkelformet bue | 11 | 182 |
| Skæring af metalmaterialer | 12 | 182 |
| Vinklet skæring | 13 | 183 |
| Sænkeskæring | 14 | 183 |
| Vedrørende skæring af plader i rustfrit stål | 15 | 183 |
| Tilslutning til renseanordning | 16 | 183 |
| Underbase | 17 | 183 |
| Valg af tilbehør | — | 184 |
VALG AF KLINGER
For at sikre maksimal eff aktivitet og resultater i driften er det meget vigtigt at vælge den klinge, der egner sig bedst til typen af og tykkelsen på det materiale, der skal skæres. Nummeret på klingen er indgraveret i nærheden af monteringsdelen på hver klinge. Vælg egnede klinger ved at se i Tabel 3.
VEDLIGEHOLDELSE OG EFTERSYN
FORSIGTIG
Træk batteriet ud inden eftersyn eller vedligeholdelse.
1. Eftersyn af klingen
Fortsat brug af en sløv eller beskadiget klinge medfører nedsat skæreeff aktivitet og kan forårsage overbelastning af motoren. Udskift klingen med en ny, så snart du opdager overdrevent slid.
2. Eftersyn af monteringsskruerne
Efterse regelmæssigt alle monteringsskruer, og sørg for, at de er spændt ordentligt. Hvis nogle af skruerne er løse, skal du omgående spænde dem igen. Hvis du ikke gør det, kan det medføre alvorlig fare.
3. Vedligeholdelse af motoren
Motordelen er selve "hjertet" af det elektriske værktøj. Udvis forsigtighed for at sikre, at motordelen ikke beskadiges og/eller bliver våd af olie eller vand.
4. Udvendig engøring
Når det elektriske værktøj er snavset, kan du tørre det af med en blød, tør klud eller en klud fugtet med sæbevand. Brug ikke kloropløsning, benzin eller fortynder, da disse væsker opløser plastik.
Dansk
5. Opbevaring
Opbevar det elektriske værktøj på et sted, hvor temperaturen er under 40°C, og som er udenfor børns rækkevidde.
BEMÆRK
Opbevaring af lithium-ion-batterier.
Sørg for, at lithium-ion-batterierne er blevet ladet helt op, inden de opbevares.
Længerevarende opbevaring (3 måneder eller derover) af batterier med en lille ladning kan resultere i en forringelse af ydeevnen, reducere brugstiden for batterierne væsentligt eller gøre, at batterierne ikke kan bevare en opladning.
Dog kan væsentligt reduceret brugstid for batterierne muligvis genoprettes ved hjælp af gentaget opladning og brug af batterierne to til fem gange.
Hvis brugstiden for batterierne er ekstremt kort på trods af gentaget opladning og brug, bør du betragte batterierne som udtjente og købe nogle nye.
FORSIGTIG
Ved anvendelse og vedligeholdelse af el-værktøj skal de sikkerhedsregler og standarder, som gælder i hvert enkelt land, nøje overholdes.
Vigtig meddelelse angående batterier til ledningsfri elektriske værktøjer fra HiKOKI
Brug altid et af vores designerede originale batterier. Vi kan ikke garantere for sikkerheden og ydelsen af vores ledningsfri elektriske værktøj ved brug af andre batterier end dem, vi har angivet, eller hvis batteriet skilles ad og ændres (som f.eks. adskillelse og udskiftning af celler eller andre indvendige dele).
GARANTI
Vi yder garanti på elektriske værktøjer fra HiKOKI i henhold til lovmæssige/nationale særbestemmelser alt efter land. Denne garanti dækker ikke defekter eller beskadigelse som følge af mishandling, misbrug eller normal slitage. I tilfælde af klager bedes du indsende det elektriske værktøj i samlet tilstand sammen med GARANTIBEVISET, som du fi nder i slutningen af denne vejledning, til et HiKOKI-autoriseret servicecenter.
De målte værdier blev fastsat i overensstemmelse med EN62841 og erklæret i overensstemmelse med ISO 4871.
Det afmålte A-vægtede lydniveau: 95 dB (A).
Det afmålte A-vægtede lydtryksniveau: 84 dB (A).
Usikkerhed K: 5 dB (A).
Brug høreværn.
De samlede vibrationsværdier (treaksiel vektorsum) bestemt i overensstemmelse med EN62841.
Skæring af brædder:
Vibrationsudsendelsesværdi a_h , B = 8,0 m/s ^2
Usikkerhed K = 4,6 m/s²
Skæring af metalplader:
Vibrationsudsendelsesværdi a_h , M = 5,2 m/s²
Usikkerhed K = 1,5 m/s ^2
Den angivne totale vibrationsværdi er blevet målt i henhold til en standardiseret testmetode og kan anvendes til at sammenligne et værktøj med et andet.
Den kan også anvendes ved en indledningsvis vurdering af eksponeringen.
ADVARSEL
○ Vibrationsudsendelsen under faktisk brug af det elektriske værktøj kan afvige fra den erklærede totalværdi alt efter, hvordan værktøjet anvendes.
For at identificere sikkerhedsforanstaltningerne til beskyttelse af brugeren, er der foretaget en vurdering af eksponeringen ved brug under virkelige forhold (hvor der er taget højde for alle dele af betjeningscyklen, som fx når værktøjet er slukket, og når det kører i tomgang, udover tiden hvor der trykkes på aftrækkeren).
BEMÆRK
Grundet HiKOKI's løbende forskning og udvikling kan specifi kationerne heri ændres uden forudgående varsel.
Tabel 3 Liste over egnede klinger
| Materiale, der skal skæres | Klinge Kvalitet af materiale | Nr. 1 (Superlang) | Nr. 11 Nr. 12 Nr. | 5 Nr. 16 Nr. | 21 Nr. 22 Nr. 41 Nr. 97 | | |
| Materialetykkelse (mm) |
| Tømmer | Almindeligt tømmer | Under 135 | 10 - 55 | Under 20 | 10 - 55 | 5 - 40 | 10 - 65 | | | |
| Krydsfi nér 5 - 30 | Under 10 | 5 - 30 | 3 - 20 | | | | | | |
| Jernplade | Smedestålplade 3 | 6 Under | 3 | 2 - 5 | | | | | | |
| Plade i rustfrit stål | 1,5 - 2,5 | | | | | | | | |
| Ikke-jernholdigt metal | Aluminiumkobber, messing | | | | 3 - 12 | Under 3 | | | Under 5 |
| Hejseramme i aluminium | | | | Højde op til 25 | | | | | Højde op til 25 |
| Plastik | Phenolharpiks, melamin, harpiks osv. | | | | 5 - 20 | Under 6 | 5 - 15 | Under 6 | 5 - 15 | |
| Vinylklorid, akrylharpiks osv. | | 5 - 30 | Under 10 | 5 - 20 | Under 5 | 5 - 30 | 3 - 20 | 5 - 15 | |
| Opskummet polyethylen, opskummet styrol | | 10 - 55 | 3 - 25 | 5 - 25 | 10 - 55 | 3 - 40 | | 5 - 25 | |
| Papirmasse | Karton, bølget papir | | 10 - 55 | 3 - 25 | | | 10 - 55 | 3 - 40 | | |
| Fiberplade | | | | 3 - 25 | Under 6 | | | | 3 - 25 |
| Træfiberplade | | | | | Under 6 | | | | |
BEMÆRK
Mindste skæreradius for klingerne nr. 1 (Superlang), nr. 21, nr. 22 og nr. 41 er 100 mm.
GENERELLE SIKKERHETSFORHOLDSREGLER FOR ELEKTROVERKT∅Y
ADVARSEL
a) Hold arbeidsområdet rent og godt opplyst. Uryddige eller mørke områder kan føre til ulykker.
Når du bruker et elektroverktøy, vil kun et par sekunders uoppmerksomhet kunne føre til alvorlige personskader.
f) Kle deg ordentlig. Ikke gå med løstsittende klær eller smykker. Hold hår og klær unna bevegelige deler.
Holdes arbeidsstykket for hånd eller mot kroppen din, vil det være ustabilt, og kan føre til at du mister kontrollen.
FLERE SIKKERHETSADVARSLER
Ikke bruk den elektriske ledningen hvis den er skadet. Få det reparert umiddelbart.
Når batteriet lades fra en 12 V likestrøms strømkilde i en bil (UC18YML2)
○ Fest batteriladeren i bilen.
| Pilotlampens indikasjoner |
| Pilotlampen lyser eller blinker. | Før lading Blinker (rødt) | Lyser i 0,5 sekunder. Lyser ikke i 0,5 sekunder. (av i 0,5 sekunder) | |
| Under lading Lyser (rødt) | Lyser kontinuerlig |
| Lading fullført Blinker (rødt) | Lyser i 0,5 sekunder. Lyser ikke i 0,5 sekunder. (av i 0,5 sekunder) |
| Lading ikke mulig Blafrer (rødt) | Lyser i 0,1 sekunder. Lyser ikke i 0,1 sekunder. (av i 0,1 sekunder) | Feilfunksjon i batteriet eller laderen |
| Overopphetet beredskap | Lyser (grønt) (UC18YML2) | Batteriet overopphetet. Kan ikke lade. (Ladning vil starte når batteriet er avkjølt) |
| Blinker (rødt) (UC18YFSL) | Lyser i 1 sekund. Lyser ikke i 0,5 sekunder. (av i 0,5 sekunder) |
| Lading med strømkilde i bil umulig (UC18YML2) | Blinker (grønt) | Lyser i 0,5 sekunder. Lyser ikke i 0,5 sekunder. (av i 0,5 sekunder) |
