BRUKSANVISNING CJ 18DSL HiKOKI

Papelão Abaixo de 6 NOTA O raio de corte mínimo das lâminas N.º 1 (Super longo), N.º 21, N.º 22 e N.º 41 é 100 mm. 0000BookCJ18DSL.indb600000BookCJ18DSL.indb60 2019/07/2518:54:492019/07/2518:54:4961 Svenska c) Förebygg oavsiktlig start. Se till att omkopplaren står i läge av innan du ansluter det elektriska verktyget till strömkällan och/eller batteriet, tar upp eller bär verktyget. Att bära det elektriska verktyget med fi ngret på omkopplaren eller kraftansluta det elektriska verktyget då omkopplaren är på inbjuder till olyckor. d) Avlägsna eventuell justeringsnyckel eller skruvnyckel innan du startar det elektriska verktyget. En skruvnyckel eller nyckel som lämnats kvar på en roterande del av det elektriska verktyget kan resultera i personskador. e) Sträck dig inte för långt. Stå alltid stadigt på fötterna och håll balansen. På så sätt får du bättre kontroll över det elektriska verktyget i oväntade situationer. f) Klä dig korrekt. Ha inte på dig vida, lösa kläder eller smycken. Håll ditt hår och dina kläder borta från rörliga delar. Vida kläder, smycken eller långt hår kan fastna i de rörliga delarna. g) Om tillbehör för anslutning av dammuppsugnings- och damminsamlingsanordningar ingår, se då till att dessa anordningar ansluts och används på korrekt sätt. Användning av damminsamling kan minska dammrelaterade faror. h) Låt inte vanan av regelbunden användning av verktyg tillåta dig att bli för självsäker och ignorera verktygssäkerhetsprinciper. En oförsiktig åtgärd kan orsaka allvarlig skada inom en bråkdel av en sekund.

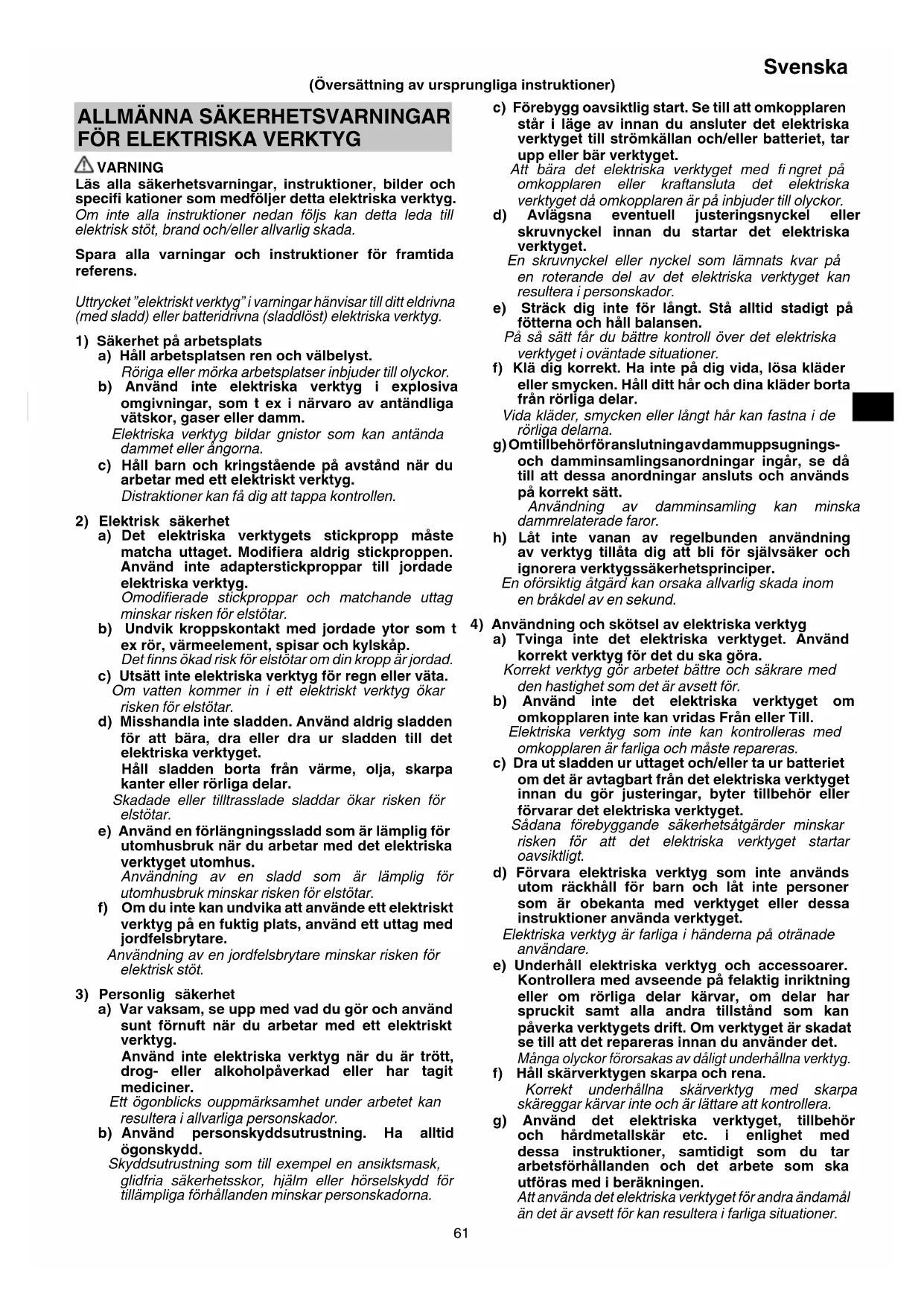

4) Användning och skötsel av elektriska verktyg

a) Tvinga inte det elektriska verktyget. Använd korrekt verktyg för det du ska göra. Korrekt verktyg gör arbetet bättre och säkrare med den hastighet som det är avsett för. b) Använd inte det elektriska verktyget om omkopplaren inte kan vridas Från eller Till. Elektriska verktyg som inte kan kontrolleras med omkopplaren är farliga och måste repareras. c) Dra ut sladden ur uttaget och/eller ta ur batteriet om det är avtagbart från det elektriska verktyget innan du gör justeringar, byter tillbehör eller förvarar det elektriska verktyget. Sådana förebyggande säkerhetsåtgärder minskar risken för att det elektriska verktyget startar oavsiktligt. d) Förvara elektriska verktyg som inte används utom räckhåll för barn och låt inte personer som är obekanta med verktyget eller dessa instruktioner använda verktyget. Elektriska verktyg är farliga i händerna på otränade användare. e) Underhåll elektriska verktyg och accessoarer. Kontrollera med avseende på felaktig inriktning eller om rörliga delar kärvar, om delar har spruckit samt alla andra tillstånd som kan påverka verktygets drift. Om verktyget är skadat se till att det repareras innan du använder det. Många olyckor förorsakas av dåligt underhållna verktyg. f) Håll skärverktygen skarpa och rena. Korrekt underhållna skärverktyg med skarpa skäreggar kärvar inte och är lättare att kontrollera. g) Använd det elektriska verktyget, tillbehör och hårdmetallskär etc. i enlighet med dessa instruktioner, samtidigt som du tar arbetsförhållanden och det arbete som ska utföras med i beräkningen. Att använda det elektriska verktyget för andra ändamål än det är avsett för kan resultera i farliga situationer.

VARNING Läs alla säkerhetsvarningar, instruktioner, bilder och specifi kationer som medföljer detta elektriska verktyg. Om inte alla instruktioner nedan följs kan detta leda till elektrisk stöt, brand och/eller allvarlig skada. Spara alla varningar och instruktioner för framtida referens. Uttrycket ”elektriskt verktyg” i varningar hänvisar till ditt eldrivna (med sladd) eller batteridrivna (sladdlöst) elektriska verktyg.

1) Säkerhet på arbetsplats

a) Håll arbetsplatsen ren och välbelyst. Röriga eller mörka arbetsplatser inbjuder till olyckor. b) Använd inte elektriska verktyg i explosiva omgivningar, som t ex i närvaro av antändliga vätskor, gaser eller damm. Elektriska verktyg bildar gnistor som kan antända dammet eller ångorna. c) Håll barn och kringstående på avstånd när du arbetar med ett elektriskt verktyg. Distraktioner kan få dig att tappa kontrollen.

2) Elektrisk säkerhet

a) Det elektriska verktygets stickpropp måste matcha uttaget. Modifi era aldrig stickproppen. Använd inte adapterstickproppar till jordade elektriska verktyg. Omodifi erade stickproppar och matchande uttag minskar risken för elstötar. b) Undvik kroppskontakt med jordade ytor som t ex rör, värmeelement, spisar och kylskåp. Det fi nns ökad risk för elstötar om din kropp är jordad. c) Utsätt inte elektriska verktyg för regn eller väta. Om vatten kommer in i ett elektriskt verktyg ökar risken för elstötar. d) Misshandla inte sladden. Använd aldrig sladden för att bära, dra eller dra ur sladden till det elektriska verktyget. Håll sladden borta från värme, olja, skarpa kanter eller rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elstötar. e) Använd en förlängningssladd som är lämplig för utomhusbruk när du arbetar med det elektriska verktyget utomhus. Användning av en sladd som är lämplig för utomhusbruk minskar risken för elstötar. f) Om du inte kan undvika att använde ett elektriskt verktyg på en fuktig plats, använd ett uttag med jordfelsbrytare. Användning av en jordfelsbrytare minskar risken för elektrisk stöt.

3) Personlig säkerhet

a) Var vaksam, se upp med vad du gör och använd sunt förnuft när du arbetar med ett elektriskt verktyg. Använd inte elektriska verktyg när du är trött, drog- eller alkoholpåverkad eller har tagit mediciner. Ett ögonblicks ouppmärksamhet under arbetet kan resultera i allvarliga personskador. b) Använd personskyddsutrustning. Ha alltid ögonskydd. Skyddsutrustning som till exempel en ansiktsmask, glidfria säkerhetsskor, hjälm eller hörselskydd för tillämpliga förhållanden minskar personskadorna. (Översättning av ursprungliga instruktioner) 0000BookCJ18DSL.indb610000BookCJ18DSL.indb61 2019/07/2518:54:492019/07/2518:54:4962 Svenska h) Håll handtag och gripytor torra, rena och fria från olja och fett. Hala handtag och greppytor tillåter inte säker hantering och kontroll av verktyget i oväntade situationer.

5) Användning och vård av batteriverktyg

a) Ladda endast med laddare som angetts av tillverkaren. En laddare som passar för en typ av batteri kan orsaka brandfara om den använd med ett annat batteri. b) Använd verktyg endast med specifi kt avsedda batteri. Användning av annat batteri kan orsaka risk för skada eller brand. c) När batteriet inte används förvara det frånskilt från andra metallföremål så som gem, mynt, nycklar, spikar, skruvar eller andra metallföremål som kan orsaka anslutning från en pol till en annan. Kortslutning av batteripolerna kan orsaka brännskada eller brand. d) Vid oriktigt handhavande kan vätska komma ut från batteriet; undvik kontakt. Om kontakt av misstag sker, spola med vatten. Om vätska kommer i ögonen sök medicinsk hjälp. Vätska som läcker från batteriet kan orsaka irritation eller brännskador. e) Använd inte ett batteri eller verktyg som har skadats eller modifi erats. Skadade eller modifi erade batterier kan uppvisa oförutsägbart beteende som leder till brand, explosion eller risk för skada. f) Utsätt inte batteriet eller verktyget för brand eller överdriven temperatur. Exponering för brand eller temperatur över 130 °C kan orsaka explosion. g) Följ alla laddningsinstruktioner och ladda inte batteriet eller verktyget utanför det temperaturintervall som anges i instruktionerna. Felaktig laddning eller laddning vid temperaturer utanför det angivna intervallet kan skada batteriet och öka risken för brand.

a) Låt en kvalifi cerad reparatör utföra service på ditt elektriska verktyg och använd bara identiska reservdelar. Detta garanterar att det elektriska verktyget alltid är säkert och fungerar som det ska. b) Serva aldrig skadade batterier. Service av batterier får endast utföras av tillverkaren eller auktoriserade serviceleverantörer.

Håll barn och bräckliga personer på avstånd. När verktygen inte används ska de förvaras utom räckhåll för barn och bräckliga personer.

1. Håll i elverktygets isolerade greppytor när du

utför arbeten under vilka skärtillbehöret riskerar att komma i kontakt med dolda sladdar. Om skärtillbehöret kommer i kontakt med en strömförande sladd kan detta göra frilagda metalldelar av elverktyget strömförande och ge dig en elstöt.

2. Använd tvingar eller annat praktiskt för att säkra

och stödja arbetsstycket på ett stabilt underlag. Att hålla arbetsstycket med handen eller mot kroppen gör det instabilt och kan leda till förlorad kontroll. YTTERLIGARE SÄKERHETSVARNINGAR

1. Ladda alltid batteriet vid en temperatur på 0 oC – 40 oC.

En temperatur under 0 oC resulterar i överladdning vilket är farligt. Batteriet får inte laddas vid en temperatur högre än 40 °C. Den lämpligaste temperaturen för laddning är 20 oC – 25 oC.

2. Använd inte laddaren oavbrutet.

När en laddning är klar, låt laddaren vila i cirka 15 minuter innan nästa laddning av batteriet.

3. Se till att inga främmande föremål hamnar i verktyget

genom batteriöppningen eller uttagen.

4. Ta aldrig isär vare sig det uppladdningsbara batteriet

eller laddningsaggregatet.

5. Se till att det uppladdningsbara batteriet inte kortsluts.

Kortslutning av batteriet kan orsaka en stor elektrisk ström och överhettning. Det leder till brännskada eller skada på batteriet.

6. Kasta inte batteriet i öppen eld. Om batteriet blir bränt

7. Se till att inga föremål eller främmande ämnen

hamnar i laddningsaggregatets ventilationshål. Isättning av metallföremål eller lättantändliga objekt i ventilationshålen kommer att resultera i elektriska överslag och skador på laddningsaggregatet.

8. Så snart batteriets efterladdningstid blir för kort för

verktygets praktiska användning, skall du föra eller skicka batteriet till återförsäljaren. Kasta inte bort det urladdade batteriet med sopor.

9. Om maskinen används kontinuerligt med låg hastighet

läggs en extra belastning på motorn, vilket kan leda till att motorn kärvar. Använd alltid elverktyget på så sätt att sågbladet inte fastnar i materialet under användningen. Justera alltid sågbladets hastighet för att få en smidig skärning.

10. Fäst arbetsstycket. Ett arbetsstycke som kläms fast med

klämanordningar eller i en tving hålls fast mycket säkrare än för hand.

11. Förberedelse och kontroll av arbetsmiljö Se till att

arbetsplatsen uppfyller alla villkor i föreskrifterna.

12. Kontrollera att batteriets isättning i verktyget har skett

på korrekt sätt. Slarvig istättning kan medföra risk för olycksfall beroende på att batteriet faller ut ur verktyget.

13. Damm som produceras under användning

Dammet som produceras under användning kan påverka användarens hälsa. Någon av följande sätt rekommenderas. a) Använd ansiktsmask b) Använd extern damminsamlingsutrustning När du använder den externa damminsamlingsutrustningen ska du ansluta adaptern med slangen från den externa damminsamlingsutrustningen.

○ Se till att stänga av (OFF) strömmen och dra ur batteriet från apparaten vid byte av blad. ○ Öppna inte spaken när kolven rör sig. (Bild 3) ○ Kontrollera att utbuktningarna på sågbladet är ordentligt inskjutna i sågbladshållaren. (Bild 3) ○ Kontrollera att sågbladet är placerat mellan spåren på valsen. (Bild 3)

15. Var noga med att alltid trycka in lås av-knappen till låst

läge när verktyget inte används.

16. Titta inte direkt in i ljuset från LED-lampan. Fortlöpande

och direkt utsättning för ljuset från LED-lampan kan skada dina ögon. 0000BookCJ18DSL.indb620000BookCJ18DSL.indb62 2019/07/2518:54:492019/07/2518:54:4963 Svenska

17. Användning av spånhuvan vid sågning i trämaterial

reducerar splittring i de sågade ytorna. Sätt i spånhuvan i utrymmet på bottenplattan och skjut den framåt tills det tar stopp.

○ Spånhuvan förhindrar spån från att fl yga iväg och förbättrar eff ektiviteten hos dammsamlaren. ○ Det kan hända att spånhuvan matteras vid sågning i metall.

19. Använd sub-bas (säljs separat)

○ Användning av sub-basen av stål minskar nötning av aluminiumbas, speciellt vid metallskärning. Fäst sub- basen på basens bottenyta genom att fästa 4 skruvar. ○ Användning av sub-basen av plast minskar repning av skärytan. Fäst sub-basen på basens bottenyta genom att fästa 4 skruvar.

20. Se till att bottenplattans yta sitter fast ordentligt i

arbetsstycket under pågående sågning för att förhindra rubbning av sågbladet, skador och grov förslitning av kolven.

21. Såga aldrig trästycken vilkas tjocklek överstiger 10 mm

eller metallplåtar som är tjockare än 1 mm vid låg hastighetsintällning.

22. Ställ alltid in omloppspositionen på ”0” vid användning av

styrskenan för att säkerställa noggrann sågning.

23. För maskinen långsammare under sågning av små

cirkelbågar. Om maskinen förs för snabbt, kan sågbladet brista.

24. Cirkelsågning måste göras med sågbladet ungefärligen

vertikalt riktat mot bottenytan av bottenplattan.

25. Vid skärning av metalliska material, använd en lämplig

skärningsvätska (spindelolja, tvålvatten etc.) för att förlänga bladets livslängd.

26. Vinkelsågning kan inte göras med påsatt dammsamlare.

27. Anslutning till uppsamlare (säljs separat)

Genom att ansluta till en uppsamlare via dammsamlaren och adaptern (säljs separat), kan det mesta av dammet samlas upp.

VARNING FÖR LITIUMJONBATTERI

För att förlänga livstiden är litiumjonbatteriet utrustat med en skyddsfunktion som stoppar utmatning. I händelse av 1 till 3 som beskrivs nedan, vid användning av denna produkt, även om du trycker på knappen kan det hända att motorn stannar. Detta är inget fel utan ett resultat av skyddsfunktionen.

1. När kvarvarande batterikraft tar slut stannar motorn.

I detta fall ladda omedelbart upp det.

2. Om verktyget är överbelastat kan motorn stanna. Om

så händer släpp knappen på verktyget och ta åtgärda orsaken till överbelastningen. Du kan använda det igen när det svalnat.

3. Om batteriet överhettas under för hög belastning kan

batteriet ta slut. Om detta händer, sluta använda batteriet och låt det svalna. Du kan använda det igen när det svalnat. Vidare, var god beakta följande varningar och föreskrifter. VARNING För att förebygga läckage från batteri, värmeutveckling, rök, explosion och eldsvåda, var god beakta följande försiktighetsåtgärder.

1. Se till att damm och smuts inte samlas på batteriet.

Vid arbete se till att damm och smuts inte faller på batteriet. ○ Se till att eventuellt damm och smuts som faller på det elektriska verktyget vid arbete inte samlas på batteriet. ○ Förvara inte batteri som inte används på en plats där de utsätts för damm och smuts. ○ Innan förvaring av ett batteri avlägsna eventuellt damm och smuts som har fastnat på det och förvara det inte tillsammans med metallföremål (skruvar, spikar etc.).

2. Gör inte hål i batteri med skarpa föremål så som spik,

slå med hammare, stampa på eller kasta föremål på eller utsätt batteriet för fysisk påfrestning.

3. Använd inte uppenbarligt skadat batteri eller batteri som

4. Använd inte batteriet med polerna omvända.

5. Anslut inte direkt till ett elektriskt uttag eller uttaget för

cigarettändare i en bil.

6. Använd inte batteri för andra syften än de som anges.

7. Om batteriladdningen inte lyckas avslutas trots att den

angivna laddningstiden passerat, stoppa omedelbart vidare laddning.

8. Utsätt inte batteriet för höga temperaturer eller

högt tryck så som i en mikrovågsugn, hårtork eller högtrycksbehållare.

9. Håll borta från eld så snart läckage eller illaluktande lukt

10. Använd inte på plats där stark statisk elektricitet skapas.

11. Om batteriet läcker, luktar illa, blir varmt, missfärgat eller

missformerat eller på något sätt upplevs som onormalt vid användning, laddning eller förvaring, ta omedelbart bort det från verktyget eller batteriladdaren och sluta använda det.

12. Lägg inte batteriet i vätskor och se till att vätskor inte

tränger in i det. Om en konduktiv vätska, exempelvis vatten, skulle komma in i batteriet kan det skadas och antändas eller explodera. Förvara batteriet på en sval, torr plats, borta från brännbara och lättantändliga föremål. Batteriet får inte utsättas för miljöer med frätande gas. FÖRSIKTIGT

1. Om vätska som läcker från batteriet kommer i ögonen

gnid inte ögonen och skölj dem väl med friskt rent vatten från en kran och kontakta omedelbart medicinsk hjälp. Om inget görs kan vätskan orsaka ögonproblem.

2. Om vätskan kommer i kontakt med din hud eller dina

kläder, tvätta omedelbart väl med rent vatten så som från en kran. Det fi nns en chans att det kan orsaka hudirritation.

3. Om du upptäcker rost, dålig lukt, överhettning,

missfärgning, deformering och/eller andra ovanligheter när du använder batteriet för första gången använd det inte utan lämna tillbaka det till din återförsäljare eller handlare. VARNING Om ett främmande elektriskt ledande material kommer i kontakt med batteriets anslutningar, kan batteriet kortslutas och förorsaka brand. Vid förvaring av litiumjonbatterier, se till att följa nedanstående anvisningar. ○ Placera inte ledande föremål som spikar och ledningar i stål eller koppar i förvaringsfacket. ○ För att undvika kortslutning, montera batteriet i verktyget eller sätt på batteriskyddet vid förvaring för att dölja ventilatorn. 0000BookCJ18DSL.indb630000BookCJ18DSL.indb63 2019/07/2518:54:502019/07/2518:54:5064 Svenska SYMBOLER VARNING Nedan visas de symboler som används för maskinen. Se till att du förstår vad de betyder innan verktyget används. CJ18DSL: Batteridriven Sticksåg Användaren måste läsa bruksanvisningen för att minska risken för personskador. Gäller endast EU-länder Elektriska verktyg får inte kastas i hushållssoporna! Enligt direktivet 2012/19/EU som avser äldre elektrisk och elektronisk utrustning och dess tillämpning enligt nationell lagstiftning ska uttjänta elektriska verktyg sorteras separat och lämnas till miljövänlig återvinning. V Märkspänning

Hastighet utan belastning Tr ä Metall Slå PÅ Slå AV Koppla loss batteriet Brytare låst Brytare upplåst Batterikapacitet Indikatorknapp för återstående batteri Batteriet är nästan helt urladdat. Ladda batteriet så snart som möjligt Hälften av batteriets energi är förbrukad. Det fi nns tillräckligt med energi kvar i batteriet. Förbjuden åtgärd STANDARDTILLBEHÖR Förutom huvudenheten (1 enhet) innehåller paketet tillbehören listade på sidan 180. Standardtillbehören kan ändras utan föregående meddelande.

○ Sågning av timmer och sågning av hål i timmer

Sågning av mjuk kolstålplåt, aluminiumplåt och kopparplåt ○ Sågning av plastmaterial, som t.ex. fenolharts och vinylklorid ○ Sågning av tunna och mjuka byggmaterial ○ Sågning av rostfria stålplåtar (genom att använda sågbladen 97) TEKNISKA DATA Modell CJ18DSL Spänning 18 V Max. skärdjup Trä 135 mm Mjukt kolstål 10 mm Hastighet utan belastning 0 ― 2400 min

Slaglängd 26 mm Min skärradie 25 mm Vikt * 2,5 ― 2,8 kg

• Enligt EPTA-Procedur 01/2014. Beroende på anslutet batteri. Den tyngsta vikten mäts med BSL36B18. ANMÄRKNING Beroende på HiKOKIs kontinuerliga forsknings- och utvecklingsarbete, förbehåller HiKOKI rätten till ändringar av tekniska data utan föregående meddelande. BATTERILADDNING Ladda upp batteriet enligt de följande anvisningarna innan du använder ditt elektriska verktyg.

1. Anslut till en strömkälla. (Bild 2)

Vid laddning av batteriet med en växelströmskälla ○ Anslut laddarens nätkabel till ett nätuttag. Kontrollampan kommer att blinka i rött (med intervaller på 1 sekund) efter anslutning av nätkabel till laddaren. FÖRSIKTIGT Använd inte elkablar om de är skadade. Se till att få de reparerade omedelbart. Vid laddning av batteriet med bilens 12 V-likströmsuttag (UC18YML2) ○ Fäst batteriladdaren på plats i bilen. Använd medföljande remmar för att fästa batteriladdaren på plats och se till att den inte fl yttar på sig plötsligt. (Se Bild 18) FÖRSIKTIGT Placera inte batteriladdaren eller batteriet under förarsätet. Fäst batteriladdaren på plats för att förhindra att den plötsligt fl yttar på sig då detta kan orsaka en olycka. Bild 18 ○ Sätt i cigaretttändaranslutningen i cigarettändaruttaget. Om kontakten är lös och faller ut från cigarettändaruttaget, reparera uttaget. Då uttaget kan vara trasigt rekommenderas du att kontakta din lokala bilförsäljare. Fortsatt användning av uttaget kan resultera i en olycka på grund av överhettning.

2. Sätt i batteriet i laddaren. (Bild 2)

Sätt i batteriet ordentligt i laddaren.

Laddningen sätts igång efter batteriets isättning i laddaren. Signallampan lyser i rött. När batteriet blir fullt laddad kommer signallampan att blinka röd. (Med intervaller på 1 sekund) (Se Tabell 1) 0000BookCJ18DSL.indb640000BookCJ18DSL.indb64 2019/07/2518:54:502019/07/2518:54:5065 Svenska ● Hur signallampan lyser/blinkar till Hur signallampan lyser/blinkar till före laddnings-start, under pågående laddning och efter slutförd laddning visas i nedanstående Tabell 1. Tabell 1 Signallampans indikationer Indikeringslampan lyser eller blinkar. Före laddning Blinkar (röd) Lyser 0,5 sekunder. Lyser inte 0,5 sekunder. (släckt 0,5 sekunder) Under pågående laddning Lyser (röd) Lyser ihållande Laddningen fullbordad Blinkar (röd) Lyser 0,5 sekunder. Lyser inte 0,5 sekunder. (släckt 0,5 sekunder) Går inte att ladda Flimrar (röd) Lyser 0,1 sekunder. Lyser inte 0,1 sekunder. (släckt 0,1 sekunder) Fel i batteriet eller laddaren Överhettad beredskapsläge Lyser (grön) (UC18YML2) Lyser ihållande Batteriet överhettat. Kan inte ladda. (laddning kommer att börja när batteriet svalnat). Blinkar (röd) (UC18YFSL) Lyser 1 sekund. Lyser inte 0,5 sekunder. (släckt 0,5 sekunder) Laddning med strömkälla i en bil är möjlig (UC18YML2) Blinkar (grön) Lyser 0,5 sekunder. Lyser inte 0,5 sekunder. (släckt 0,5 sekunder) Fel i batteriet eller laddaren ANMÄRKNING: I standby-läget för kylning av batteri, kyler UC18YML2 / UC18YFSL det överhettade batteriet med hjälp av en kylfl äkt. (Kylfl äkten fungerar dock inte när batteriet laddas med bilens 12 V-likströmsuttag.) ● Angående temperaturer och laddningstid för batteriet. Temperaturer och laddningstider blir som visas i Tabell 2. Tabell 2 Laddare Batteri UC18YFSL UC18YML2 (AC/DC)*

Laddningsspänning V 14,4V – 18V Vikt kg 0,5 0,7 Temperaturer vid vilka batterierna kan laddas 0oC – 50oC Laddningstid för batterikapacitet, ca. (vid 20oC) 1,3 Ah 1,5 Ah 2,0 Ah 2,5 Ah 3,0 Ah 4,0 Ah 5,0 Ah min. min. min. min. min. min. min.

20 / 50 22 / 60 30 / 80 35 / 100 45 / 120 60 / 160 75 / 200 Antal battericeller 4 – 10 *1 Växelström strömkälla / Likströms 12V (bil) strömkälla ANMÄRKNING Laddningstiden kan variera enligt omgivningstemperaturen och nätspänningen. <UC18YML2> Speciell vid användning av en likströms 12V strömkälla i en bil kan det kräva längre uppladdningstid vid höga temperaturer. FÖRSIKTIGT När batteriladdaren har används kontinuerligt kommer batteriladdaren att bli varm, och kan komma att bli orsaken till fel. När en laddning är klar låt laddaren vila i 15 minuter innan nästa laddning.

4. Koppla loss laddarens nätsladd från behållaren

eller cigarettändaruttaget.

5. Fatta ett stadigt tag i laddaren och dra ut batteriet ur

laddaren. ANMÄRKNING Kom ihåg att dra ut batteriet ur laddaren efter användning och att spara det. FÖRSIKTIGT ○ Det kan hända att signallampan på laddaren lyser grön under 1 sekund och släcks under 0,5 sekunder (av 0,5 sekunder) när batteriet laddas medan det blivit varmt, beroende av att det fått ligga i solen eller när det sätts i laddaren strax efter avslutat bruk. Om detta är fallet, låt batteriet svalna först innan du startar uppladdning. 0000BookCJ18DSL.indb650000BookCJ18DSL.indb65 2019/07/2518:54:502019/07/2518:54:5066 Svenska ○ När signallampan börjar fl imra snabbt i rött (med intervaller om 0,2 sekunder) måste batteriets isättningsöppning kontrolleras för främmande ämnen, som måste tas bort. Om det inte fi nns några främmande föremål är det troligt att det är fel på batteriet eller laddaren. Ta den till en auktoriserad serviceverkstad.

Det tar ca tre sekunder för den inbyggda mikrodatorn att avkänna att batteriet laddas med laddaren urtagen. Vänta därför i minst tre sekunder innan batteriet på nytt sätts i laddaren för fortsatt laddning. Det kan hända att batteriet inte laddas upp på korrekt sätt om batteriet sätts i laddaren på nytt inom tre sekunder. ○ Kontrollera biluttagets spänning när indikatorlampan blinkar kontinuerligt grön (var 0,2:e sekund). (UC18YML2) Om spänningen är 12 V eller lägre, indikerar detta att bilbatteriet har försvagats och inte kan laddas. ○ Om indikatorlampan inte blinkar rött (varje sekund) trots att laddarsladden eller cigarettändarkontakten är ansluten till strömmen, indikerar detta att laddarens skyddskrets kan vara aktiverad. Koppla bort sladd eller kontakt från strömmen och återanslut efter cirka 30 sekunder. Om detta inte får indikatorlampan att blinka rött (varje sekund), lämna in laddaren till HiKOKIs auktoriserade servicecenter.

MONTERING OCH ANVÄNDNING

Åtgärd Bild Sida Borttagning och isättning av batteri 1

Indikatör for återstående batteri

Inställning av sågbladets omloppsbana

Montering och demontering av spånkåpa

Förvaring av sexkantnyckeln

Montering av styrskenan (säljs separat) och rätlinjig skärning

Montering av styrskenan (säljs separat) och skärning av en cirkel eller en cirkelbåge

Att observera vid sågning av rostfria stålplåtar

Anslutning till uppsamlare

Det är ytterst viktigt att välja rätt sågblad beroende på typen och tjockleken av det material som skall sågas så att både arbetseff ektiviteten och arbetsresultatet blir de bästa möjliga. Sågbladets nummer är ingraverat på infattningssidan på varje blad. Välj det rätta sågbladet enligt anvisningarna i Tabell 3.

UNDERHÅLL OCH INSPEKTION

VIKTIGT Ta ut batteriet före inspektion eller underhåll.

1. Kontroll av sågblad

Fortsatt användning av ett slött eller skadat sågblad minskar sågningseff ektiviteten och kan också överbelasta motorn. Byt ut bladet mot ett nytt så snart det börjar bli för slitet.

2. Kontroll av skruvförband

Kontrollera alla monteringsskruvar med jämna mellanrum och kontrollera att de är ordentligt fastdragna. Om någon av skruvarna blir lös, dra omedelbart åt dem. Om du inte gör det kan det kan det leda till allvarlig fara.

3. Motorns underhåll

Motorns lindning kan sägas utgöra maskinens hjärta. Var mycket försiktig så att lindningen inte kommer till skada och/eller utsätts för olja eller vatten.

4. Rengöring av utsidan

När elverktyget blir smutsigt, torka av det med en torr mjuk trasa eller en trasa fuktad i tvålvatten. Använd aldrig klorlösningar, bensin eller thinner då de smälter plast.

Förvara elverktyget på ett ställe där temperaturen inte överstiger 40 °C och där inte barn kommer åt den. ANMÄRKNING Förvaring av litiumjonbatterier. Se till att litiumjonbatterier är fulladdade innan de förvaras. En längre tids förvaring (3 månader eller mer) av batterier med en låg laddningsnivå kan leda till försämrad prestanda, väsentligt minskad användningstid för batterierna eller att batterierna inte kan hålla laddningen. Men väsentligt minskad användningstid för batterier kan återställas genom upprepad laddning och användning av batterierna två till fem gånger. Om batteriernas användningstid förblir extremt kort även efter upprepad laddning och användning, anse att batterierna är slut och köp nya batterier. FÖRSIKTIGT Vid användning och underhåll av elverktyg måste de säkerhetsbestämmelser och standarder som gäller i respektive land iakttas. Viktigt meddelande för batterier till HiKOKI batteridrivna elektriska verktyg Använd alltid anvisade originalbatterier. Vi kan inte garantera säkerheten och prestanda för våra batteridrivna elektriska verktyg som används med andra batterier än de vi anvisat eller när batterier har tagits isär och modifi erats (så som isärtagning och utbyte av celler eller andra inre delar). GARANTI Vi garanterar HiKOKI elektriska verktyg i enlighet med lagstadgade/landsspecifi ka bestämmelser. Denna garanti täcker inte defekter eller skada på grund av felaktig användning, missbruk eller normal förslitning. Vid reklamation, var god att skicka det elektriska verktyget, ej isärtaget, med GARANTIBEVIS som hittas i slutet på denna instruktion, till en av HiKOKI auktoriserad serviceverkstad. 0000BookCJ18DSL.indb660000BookCJ18DSL.indb66 2019/07/2518:54:512019/07/2518:54:5167 Svenska Information angående buller och vibrationer Uppmätta värden har bestämts enligt EN62841 och fastställts i enlighet med ISO 4871. A-vägd ljudeff ektnivå: 95 dB (A). A-vägd ljudtrycksnivå: 84 dB (A). Osäkerhet K: 5 dB (A). Använd hörselskydd. Vibration totalvärden (triax vektorsumma) har bestämts enligt EN62841. Såga brädor: Vibrationsavgivningsvärde a

Såga bleckplåt: Vibrationsavgivningsvärde

Det angivna totalvärdet för vibrationer har mätts enligt en standardtestmetod och kan användas vid jämförelse av verktyg. Det kan också användas vid preliminäruppskattning av exponering. VARNING ○ Vibrationsavgivning under verkligt användande av elverktyget kan skilja sig från det angivna totalvärdet beroende på det sätt som verktyget är använt på. ○ Identifi era säkerhetsåtgärder som kan utföras för att skydda operatören som baseras på en uppskattning av utsättning i verkligheten (tar med i beräkningen alla delar av användandet så som när verktyget är avstängt och när det körs på tomgång utöver ut då startomkopplaren används). ANMÄRKNING Beroende på HiKOKIs kontinuerliga forsknings- och utvecklingsarbete, förbehåller HiKOKI rätten till ändringar av tekniska data utan föregående meddelande. Tabell 3 Godtagbara sågblad Material som skall sågas Sågblad Kvalitet Nr 1 (Superlångt) Nr 11 Nr 12 Nr 15 Nr 16 Nr 21 Nr 22 Nr 41 Nr 97 Materialtjocklek (mm) Timmer Allmänt timmer Under 135

10 - 55 Under 20 10 - 55 5 - 40 10 - 65

Plywood 5 - 30 Under 10 5 - 30 3 - 20 Järnplåt Mjuk kolstålsplåt 3 - 6 Under 3 2 - 5 Rostfri stålplåt 1,5 - 2,5 Icke- järnmetallplåt Aluminium, koppar, mässing

3 - 12 Under 3 Under 5

Lösramar av aluminium Höjd upp till 25 Höjd upp till 25 Plastmaterial Fenolharts, melamin, harts, mm.

1) Sikring på arbeidsområdet

Model č. Série č. Datum nákupu Jméno a adresa zákazníka Jméno a adresa prodejce (Prosíme o razítko se jménem a adresou prodejce) Svenska Türkçe GARANTICERTIFIKAT Modellnr Serienr Inköpsdatum Kundens namn och adress Försäljarens namn och adress (Stämpla försäljarens namn och adress)

Vi förklarar på eget ansvar att denna batteridrivna sticksåg, identifi erad enligt typ och särskild identifi kationskod *1), överensstämmer med alla relevanta krav i direktiven *2) och standarderna *3). Teknisk fi l enligt *4) – Se nedan. Den europeiska standardansvariga på representationskontoret i Europa är auktoriserad att sammanställa den tekniska fi len. Denna försäkran gäller för produkten med tillhörande CE-märkning.
