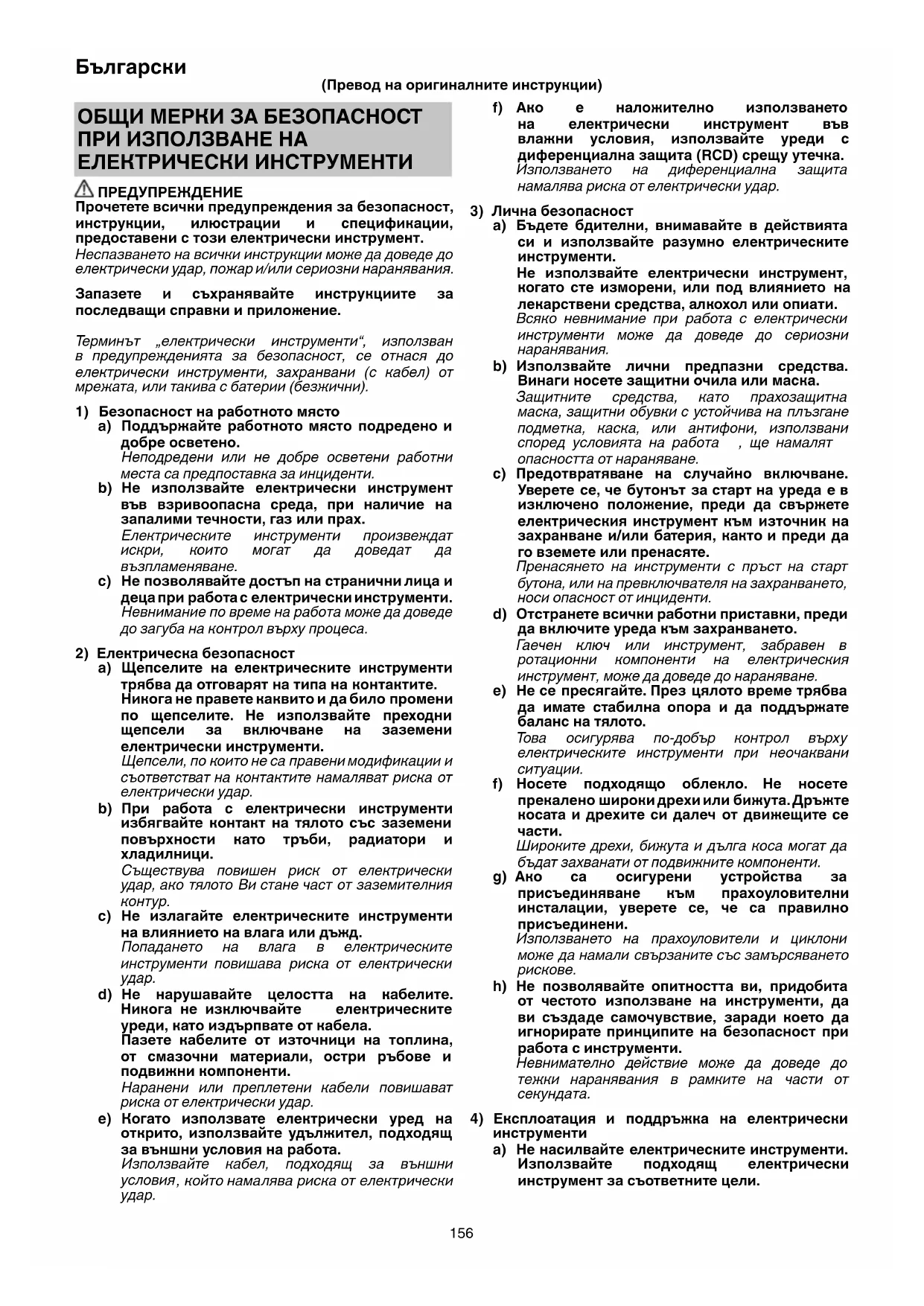

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ CJ 18DSL HiKOKI
Прочетете всички предупреждения за безопасност, инструкции, илюстрации и спецификации, предоставени с този електрически инструмент.
Неспазването на всички инструкции може да доведе до електрически удар, пожар и/или сериозни наранявания.
Запазете и съхранявайте инструкциите за последващи справки и приложение.
Терминът „електрически инструменти“, използван в предупрежденията за безопасност, се отнася до електрически инструменти, захранвани (с кабел) от мрежата, или такива с батерии (безжични).
1) Безопасност на работното място
a) Поддържайте работното място подредено и добре осветено.
Неподредени или не добре осветени работни места са предоставка за инциденти.
b) Не използвайте електрически инструмент във взривоопасна среда, при наличие на запалими течности, газ или прах.
Електрическите инструменти произвеждат искри, които могат да доведат да възпламеняване.
с) Не позволявайте достъп на странични лица и деца при работа с електрически инструменти. Невнимание по време на работа може да доведе до загуба на контрол върху процеса.
a) Щепселите на електрическите инструменти трябва да отговарят на типа на контактите. Никога не правете каквито и да било промени по щепселите. Не използвайте преходни щепсели за включване на заземени електрически инструменти.
Щепсели, по които не са правени модификации и съответстват на контактите намаляват риска от електрически удар.
b) При работа с електрически инструменти избягвайте контакт на тялото със заземени повърхности като тръби, радиатори и хладилници.
Съществува повишен риск от електрически удар, ако тялото Ви стане част от заземителния контур.
с) Не излагайте електрическите инструменти на влиянието на влага или дъжд.
Попадането на влага в електрическите инструменти повишава риска от електрически удар.
d) Не нарушавайте целостта на кабелите. Никога не изключвайте електрическите уреди, като издърпвате от кабела.
Пазете кабелите от източници на топлина, от смазочни материали, остри ръбове и подвижни компоненти.
Наранени или преплетени кабели повишават риска от електрически удар.
e) Ногато използвате електрически уред на открито, използвайте удължител, подходящ за външни условия на работа.
Използвайте кабел, подходящ за външни условия, който намалява риска от електрически удар.
f) Ако е наложително използването на електрически инструмент във влажни условия, използвайте уреди с диференциална защита (RCD) срещу утечка.
Използването на диференциална защита намалява риска от електрически удар.
a) Бъдете бдителни, внимавайте в действията си и използвайте разумно електрическите инструменти.
Не използвайте електрически инструмент, когато сте изморени, или под влиянието на лекарствени средства, алкохол или опиати.
Всяко невнимание при работа с електрически инструменти може да доведе до сериозни наранявания.
b) Използвайте лични предпазни средства. Винаги носете защитни очила или маска.
Защитните средства, като прахозащитна маска, защитни обувки с устойчива на плъзгане подметка, каска, или антифони, използвани според условията на работа , ще намалят опасността от нараняване.
с) Предотвратяване на случайно включване. Уверете се, че бутонът за старт на уреда е в изключено положение, преди да свържете електрическия инструмент към източник на захранване и/или батерия, както и преди да го вземете или пренасяте.
Пренасянето на инструменти с пръст на старт бутона, или на превключвателя на захранването, носи опасност от инциденти.
d) Отстранете всични работни приставки, преди да включите уреда към захранването.
Гаечен ключ или инструмент, забравен в ротационни компоненти на електрическия инструмент, може да доведе до нараняване.
e) Не се пресягайте. През цялото време трябва да имате стабилна опора и да поддържате баланс на тялото.
Това осигурява по-добър контрол върху електрическите инструменти при неочаквани ситуации.
f) Носете подходящо обленло. Не носете прекалено широки дрехи или бижута. Дръжте косата и дрехите си далеч от движещите се части.
Широките дрехи, бижута и дълга коса могат да бъдат захванати от подвижните компоненти.
g) Ако са осигурени устройства за присъединяване към прахоуловителни инсталации, уверете се, че са правилно присъединени.
Използването на прахоуловители и циклони може да намали свързаните със замърсяването рискове.
h) Не позволявайте опитността ви, придобита от честото използване на инструменти, да ви създаде самочувствие, заради което да игнорирате принципите на безопасност при работа с инструменти.
Невнимателно действие може да доведе до тежки наранявания в рамките на части от секундата.
4) Експлоатация и поддръжка на електрически инструменти
a) Не насилвайте електрическите инструменти. Използвайте подходящ електрически инструмент за съответните цели.
Подходящият електрически инструмент осигурява безопасното и по-добро извършване на работните дейности при предвидените номинални параметри.
b) Не използвайте електрическия инструмент, ако не може да бъде включен или изключен от съответния старт бутон или превключвател.
Всеки електрически инструмент, който не може да се контролира от превключвателя, е опасен и подлежи на ремонт.
с) Изключете щепсела на инструмента от източника на захранване и/или извадете батерийния пакет от инструмента, ано той позволява сваляне, преди да извършвате настройки, при смяна на приставки или при съхранение.
Тези предпазни мерки намаляват риска от случайно и нежелано включване на електрическия инструмент.
d) Съхранявайте неизползваните електрически инструменти далеч от достъп на деца и не позволявайте на лица, незапознати с начина на работа с инструментите и тези инструкции, да работят с тях.
Електрическите инструменти представляват опасност в ръцете на неопитни лица.
e) Поддържайте електроинструментите и ансесоарите. Проверявайте центровката и закрепването на подвижните части, проверявайте за повредени части, които могат да се отразят на работата на електрическите инструменти. Ако установите повреди, отстранете ги преди да използвате електрическите инструменти.
Много злополуки се дължат на лоша поддръжка на електрическите инструменти.
f) Поддържайте режещите инструменти заточени и чисти.
Правилно поддържаните режещи инструменти, с наточени режещи елементи, се управляват и контролират по-лесно.
g) Използвайте електрически инструменти, приставни и аксесоари, и т.н., съгласно тези инструкции, като вземете предвид работните условия и вида работи, които ще се извършват.
Използване на електрическите инструменти за работи, различни от тези, за които са предвидени, може да доведе до повишен риск и опасни ситуации.
h) Пазете ръкохватките и повърхностите за захващане сухи, чисти, без масло и грес.
Хлъзгавите ръкохватки и повърхности за захващане не позволяват безопасната работа и управление на инструмента в неочаквани ситуации.
5) Експлоатация и поддръжка на електрически инструменти захранвани от батерии
a) Зареждайте уредите само със зарядните устройства, посочени от производителя.
Зарядно устройство, подходящо за един тип батерии, може да създаде риск от пожар при използване за друг тип батерии.
b) Използвайте електрическите инструменти само с определения за тях тип батерии.
Използването на друг тип батерии създава риск от нараняване и пожар.
с) Когато не използвате батериите, те трябва да се съхраняват далеч от други метални предмети като кламери, монети, ключове, гвоздеи, винтове или други малки метални предмети, които могат да осъществят контакт между клемите им.
Контакт между клемите на батериите може да доведе от искри или пожар.
d) При неподходящи условия на съхранение, батериите могат да изтекат; избягвайте контакт. Ако случайно влезете в контакт с електролитната течност, изплакнете обилно с вода. Ако попадне електролит в очите, изплакнете обилно и потърсете медицинска помощ.
Електролитът на батериите може да причини възпаление или изгаряния.
e) Не използвайте батерия или инструмент, които са повредени или модифицирани.
Повредените или модифицирани батерии могат да имат непредвидимо поведение, което да доведе до пожар, експлозия или риск от нараняване.
f) Не излагайте батерията или инструмента на огън или на прекалено висока температура. Излагането на огън или на температура над 130 °C може да предизвика експлозия.
g) Следвайте всички инструкции за зареждане и не зареждайте батерията или инструмента извън температурния диапазон, указан в инструкциите.
Неправилното зареждане или зареждане при температури извън определения диапазон може да повреди батерията и да увеличи риска от пожар.
6) Обслужване
a) Обслужването на електрическите инструменти трябва да се извършва само от квалифицирани сервисни работници, при използване на оригинални резервни части.
Това ще гарантира безопасността при работа с електрическите инструменти.
Обслужването на батериите трябва да се извършва само от производителя или от оторизираните доставчици на услуги.
ВНИМАНИЕ
Не допускайте в зоната на работа деца и възрастни хора.
Когато не използвате електрическите инструменти, съхранявайте ги далеч от достъп на деца и възрастни хора.
ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАСНОСТ ЗА БЕЗЖИЧЕН ПРОБОДЕН ТРИОН
-
При работа, дръжте уреда за изолираните ръкохватки, ако режещият елемент има опасност да влезе в контакт със скрити проводници. Режещ аксесоар, който влезе в контакт с кабел под напрежение, може да проведе ток по откритите метални части на електрически инструмент и да причини електрически удар на използващия.
-
Използвайте стеги или друг практичен метод за застопоряване на обработвания детайл към стабилна работа маса.
Ако придържате обработвания детайл с ръката или с тялото си, той става нестабилен и се създава опасност от загуба на контрол.
ДОПЪЛНИТЕЛНИ МЕРКИ ЗА БЕЗОПАСНОСТ
- Винаги зареждайте батерията при температура от 0 °C до 40 °C. Температура, по-ниска от 0 °C, ще доведе до прекомерно зареждане, което е опасно. Батерията не може да се зарежда при температура по-висока от 40 °C.
Най-подходящата температура за зареждане е 20 °C – 25 °C.
- Не използвайте зарядното устройство непрекъснато. Когато едно зареждане приключи, оставете зарядното устройство за около 15 минути преди следващото зареждане на батерия.
- Не допускайте проникването на чужди тела в отвора на връзката за батериите.
- Никога не разглобявайте презареждащите се акумулаторни батерии и зарядното.
- Никога не давайте на късо акумулаторните батерии. Късо съединение може да причини пренапрежение и прегряване. Това може да доведе до повреда или изгаряне на батерията.
- Отработените батерии не трябва да се изгарят. Това може да доведе до експлозия.
- Не поставяйте предмети върху отворите за охлаждане на зарядното устройство. Вкарването на метални или запалими премети във вентилационните слотове е доведе до опасност от електрически удар или ще повредят зарядното устройство.
- Върнете батериите в магазина, от който са били закупени, веднага след като цикъла на живот на презаредените батерии стане прекалено къс за да се използват. Отработените батерии не трябва да се изхвърлят.
- Ако машината се използва дълго време при ниска скорост, към двигателя се прилага допълнителен товар, което може да доведе до спиране на двигателя. Винаги работете с електрическия уред така, че острието да не се закачи от материала по време на работа. Винаги регулирайте скоростта на острието, за да минава гладко рязането.
- Работната повърхност трябва да е устойчива. Използването на скоби или менгемета осигурява по-голяма стабилност на работната повърхност, отколкото ако я държите с ръка.
- Подготовка и проверка на работното място. Уверете се, че работното място отговаря на всички условия, посочени в мерките за безопасност.
- Уверете се, че батерията е добре и здраво поставена.
Ако е и най-малко разхлабен, може да се извади и да причини инцидент.
- При работа се образува прах
Прахта, която се образува при нормална работа,
може да повлияе на здравето на оператора.
Препоръчва се един от следните два начина:
a) Носете прахозащитна маска
b) Използвайте външно оборудване за прахосъбиране
Когато използвате външни устройства за прахосъбиране, включете адаптера с маркуча на външното устройство за прахосъбиране.
- Смяна на остриетата
☐ Уверете се, че сте изключили старт бутона в позиция OFF и сте разкачили батерията от тялото на уреда, когато сменяте остриетата.
○ Не отваряйте лоста, когато буталото се движи. (Фиг. 3)
○ Уверете се, че издатините на острието са добре наместени в държача на острието. (Фиг. 3)
○ Уверете се, че острието е разположено между браздите на валяка. (Фиг. 3)
15. Винаги когато не използвате уреда, поставяйте бутона за заключване в заключено положение.
16. Не гледайте директно в светлината на LED лампата. Продължителното директно излагане на светлината на LED лампата може да увреди очите ви.
17. Използването на предпазителя за отломки при рязане на дървени материали намалява разцепването на рязаната повърхност.
Поставете предпазителя за отломки в пространството в основата и натиснете докрай.
18. Използвайте предпазителя за стружки
○ Предпазителят за стружки не позволява стружките да излетят настрани и подобрява работата на устройството за прахосъбиране.
Възможно е при рязане на метал предпазителят за стружки да бъде покрит с материал.
19. Използвайте основна подставка (продава се отделно)
○ Използването на основната подставка, направена от стомана, намалява износването на алуминиевата основа, особено при рязане на метали. Поставете основната подставка върху долната повърхност с помощта на 4 винта.
○ Използването на основната подставка, направена от пластмаса, намалява издраскването на повърхността, която се реже. Поставете основната подставка върху долната повърхност с помощта на 4 винта.
20. За да избегнете разместване на острието, повреда или прекомерно износване на буталото, уверете се че повърхността на основната платформа е закрепена за работното парче, докато режете.
21. При ниска скорост не режете дърво с дебелина повече от 10 мм или метал с дебелина повече от 1 мм.
22. За да осигурите точно рязане при употреба на водача, винаги избирайте кръгова позиция „0“.
23. Когато режете малка кръгова арка, намалете скоростта на подаване на машината. Ако на машината се подава прекалено бързо, това може да доведе до счупване на острието.
24. Кръговото рязане трябва да се прави с острието относително вертикално на долната страна на основата.
25. Когато режете метални материали, използвайте подходяща охлаждащо-мажеща течност (вретенно масло, сапунена вода и т.н.), за да удължите експлоатационния живот на острието.
26. Рязането под ъгъл не е възможно при ползването на устройство за прахосъбиране.
27. Свързване с почистващото устройство (продава се отделно)
Ако свържете почистващото устройство чрез устройството за прахосъбиране и адаптера (продава се отделно), може да бъде събрана по-голямата част от праха.
За да удължите живота на литиево-йонната батерия, тя има защитна функция за прекъсване на подаването на заряд.
В случаите 1 до 3, описани по-долу, когато използвате това изделие, дори при натискане на спусъка, моторът може да спре. Това не е в следствие на повреда, а на защитна функция.
- Когато разрядът на батерията намалее значително, моторът спира.
В такъв случай, заредете батерията незабавно.
- Ако инструментът е бил претоварен, моторът може да спре. В този случай, освободете спусъка и отстранете причината за претоварване. След това може да използвате уреда отново.
- Ако батерията е прегряла при претоварване, тя може да откаже да работи.
В този случай, спрете използването й, и я оставете да се охлади. След това може да използвате уреда отново.
Освен това, моля, спазвайте следните предупреждения.
ПРЕДУПРЕЖДЕНИЕ
За да предотвратите разреждане на батерията, загряване, поява на дим, запалване и експлозия, уверете се, че спазвате указанията за безопасност.
- Уверете се, че по батерията не се натрупват прах и стружки.
○ Уверете се, че по батерията не се натрупват прах и стружки по време на работа.
○ Уверете се, че прах и стружки не се натрупват върху батерията по време на работа.
○ Не съхранявайте неизползваните батерии в места, където са изложени на въдействието на прах и стружки.
○ При съхранение на батерия, отстранете евентуално натрупани стружки и прах, като не трябва да се съхранява заедно с метални предмети (болтове, гвоздеи и др.).
- Пазете батерията от пробиване с остри предмети като гвоздеи, от удар с чук, настъпване, или от силен физически удар.
- Не използвайте видимо повредена или деформирана батерия.
- Не използвайте батерията с обратен поляритет.
- Не свързвайте батерията директно към електрически източници, или към куплунга на запалката в лека кола.
- Не използвайте батерията за цели, различни от предназначението й.
- Ако батерията не може да се зареди напълно, дори след като изтече препоръчвания период от време, незабавно прекратете последващи опити за зареждане.
- Не излагайте батерията на високи температури или налягане, не поставяйте в микровълнова фурна, сушилня или контейнери под високо налягане.
- При установяване на теч или неприятна миризма от батерията, не излагайте на въздействието на силна топлина или открити пламъци.
- Не използвайте батерията в мета, където се генерира силно статично електричество.
-
Ако батерията тече, има неприятна миризма, загрява или се обезцвети и деформира, или ако се появят необичайни признаци при употреба, презареждане и съхранение, незабавно я отстранете от оборудването или зарядното и не я използвайте.
-
Не потапяйте батерията и не позволявайте навлизането на течности в нея. Проникването на проводими течности като например вода, може да доведе до повреди и да причини пожар или експлозия. Съхранявайте батерията на хладно и сухо място, далеч от горими и леснозапалими материали. Избягвайте атмосфери с корозивни газове.
ВНИМАНИЕ
- Ако електролит от батерията попадне в очите, не ги търкайте, а изплакнете обилно с чиста, напр. чешмяна, вода и потърсете незабавно лекарска помощ.
Ако не се вземат мерки, електролитьт може да причини очни проблеми.
- Ако електролит от батерията попадне върху кожата или дрехите, незабавно измийте с чиста, напр. чешмяна, вода.
Възможно е електролитът да причини кожно възпаление.
- Ако при първото използване на батерията забележите ръжда, неприятен мирис, прегряване, обезцветяване, деформиране и/или други нередности, не я използвайте и я върнете на доставчика или търговеца, от който сте я закупили.
ПРЕДУПРЕЖДЕНИЕ
Ако чуждо тяло, което е проводник, попадне върху клемите на литиево-йонната батерия, тя може да даде на късо и да причини пожар. Когато съхранявате литиево-йонната батерия спазвайте следните правила за безопасност.
В кутията за съхраняване не поставяйте проводящи предмети като гвоздеи, парчета проводници и медна тел.
○ За да предотвратите късо съединение, след вкарване на батерията в електрическия инструмент поставяйте капака й така, че вентилаторът да не се вижда.
СИМВОЛИ
ПРЕДУПРЕЖДЕНИЕ
Използвани са следните символи. Уверете се, че разбирате значението им, преди използване на уреда.
 | CJ18DSL:Безжичен прободен трион |
 | За да намали риска от наранявания,потребителят трябва да прочетеръководството за работа. |
| [ХКАН] | Само за страни от ЕСНе изхвърляйте електрически уреди заеднос битовите отпадъци!Във връзка с разпоредбите на ЕвропейскаДиректива 2012/19/ЕС за електрическитеи електронни уреди и нейното приложениесъгласно националните законодателства,електрически уреди, които излизат отупотреба трябва да се събират отделно ипредават в специализирани пунктове зарециклиране. |
| V | Номинално напрежение |
| n_0 | Скорост на празен ход |
 | Дърво |
 | Метал |
 | Включване |
 | Изключване |
 | Изключете батерията |
 | Заключване на превключвателя |
 | Отключване на превключвателя |
 | Капацитет на батерията |
 | Превключвател на индикатор за ниво набатерия |
 | Батерията е почти изцяло разредена.Заредете батерията при първа възможност |
 | Батерията е наполовина разредена. |
 | Батерията има достатъчен заряд. |
 | Забранено действие |
СТАНДАРТНИ АКСЕСОАРИ
В допълнение към основния комплект (1 комплект) са предоставени и аксесоарите и приставките, изброени на стр. 180.
Стандартните приставки и аксесоари са предмет на промяна без предупреждение.
ПРИЛОЖЕНИЯ
○ Рязане на различни видове дърво и джобни прорези
○ Рязане на лека стоманена пластина, алуминиева пластина и медна пластина
○ Рязане на синтетични смоли, като фенолна смола и винил хлорид
О Рязане на тънки и меки строителни материали
○ Рязане на пластина от неръждаема стомана (с острие номер 97)
СПЕЦИФИКАЦИИ
| Модел | CJ18DSL |
| Напрежение | 18 V |
| Максимална дълбочина на рязане | Дърво 135 ммМека стомана 10 мм |
| Скорост на празен ход | 0 — 2400 мин ^-1 |
| Ход | 26 мм |
| Минимален радиус на рязане | 25 мм |
| Тегло * | 2,5 — 2,8 кг |
* Съгласно ЕРТА-процедура 01/2014.
В зависимост от прикачената батерия. Най-голямото тегло се измерва с BSL36B18.
ЗАБЕЛЕЖКА
Поради непрекъснатото развитие нанаучно-развойната програма на HiKOKI, дадените тук спецификации са предмет на промяна без уведомление.
ЗАРЕЖДАНЕ
Преди да използвате електрическият инструмент, заредете батерията както следва.
- Свържете към източник на захранване. (Фиг. 2)
Когато зареждате батерията от източник на променлив ток
Свържете кабела на зарядното към източника.
Когато свързвате кабела на зарядното,
индикаторната лампа ще мига в червено (на
интервали от 1 сек.).
ВНИМАНИЕ
Не използвайте електрическият кабел, ако е повреден. Незабавно го подменете.
Когато зареждате батерията от източник на прав ток DC 12V от източник в лека кола (UC18YML2)
○ Укрепете зарядното устройство в колата.
Използвайте ремъкът, предоставлен със зарядното устройство, за да го укрепите на място и да предотвратите падането му. (Виж Фиг. 18)
ВНИМАНИЕ
Не поставяйте зарядното или батерията под седалката на шофьора. Укрепете зарядното устройство, за да не може да се мести или падне, тъй като това може да доведе до инцидент.
Вкарайте накрайника на щепсела на запалката в гнездото.
Ако щепсельт не прави добър контакт и излиза, ремонтирайте гнездото. Ако гнездото е повредено, свържете се с търговския представител, от когото сте закупили колата. Ако продължите да използвате повреденото гнездо, това може да доведе до прегряване и повреда.
- Поставете батерията в зарядното устройство.
(Фиг. 2)
Поставете плътно батерията в зарядното устройство.
- Зареждане
Когато поставите батерията в зарядното устройство, зареждането ще започне, а индикаторната лампа ще свети постоянни в червено.
Когато батерията се зареди напълно, индикаторната лампа ще мига в червено. (На интервали от 1-секунда) (Виж Таблица 1)
● Пилотна индикаторна лампа
Сигналите на индикаторната лампа ще бъдат тези, показани в Таблица 1, според състоянието на зарядното устройство или батерията.
Таблица 1
| Сигнали на индикаторната лампа |
| Индикаторната лампа свети или мига. | Преди зареждане | Мига(червено) | Светва за 0,5 сек. Не светва за 0,5 сек.(изгасва за 0,5 сек.) | |
| По време на зареждане | Свети(червено) | Свети непрекъснато |
| Завършено зареждане | Мига(червено) | Светва за 0,5 сек. Не светва за 0,5 сек.(изгасва за 0,5 сек.) |
| Невъзможно зареждане | Мига(червено) | Светва за 0,1 сек. Не светва за 0,1 сек.(изгасва за 0,1 сек.) | Повреда в зарядното устройство |
| Режим готовност поради прегряване | Свети(зелено)(UC18YML2) | Свети непрекъснато | Прегряла батерия. Зареждането невъзможно.(Зареждането ще започне след охлаждане на батерията) |
| Мига(червено)(UC18YFSL) | Светва за 1 секунда. Не светва за 0,5 сек.(изгасва за 0,5 сек.) |
| Зареждането с източник на ток от лек автомобил невъзможно (UC18YML2) | Мига(зелено) | Светва за 0,5 сек. Не светва за 0,5 сек.(изгасва за 0,5 сек.) | Повреда в зарядното устройство |
ЗАБЕЛЕЖКА: В режим готовност за охлаждане на батерията, UC18YML2 / UC18YFSL същата се охлажда от вентилатор.
(Въпреки това, охлаждащият вентилатор не работи при зареждане на батерията от източник DC 12 V на лек автомобил).
- Отчитане на температурата и времето за зареждане на батерията.
Температурата и времето за зареждане ще бъдат тези, показани в Таблица 2.
Таблица 2
| Зарядно Батерия | UC18YFSL | UC18YML2 (AC/DC)*1 |
| Напрежение при зареждане | V | 14,4 V – 18 V |
| Тегл о кг 0,5 | 0,7 | |
| Температури, при които батерията може да бъде заредена | 0°C – 50°C |
| Време за зареждане на батерията до приблизителен капацитет. (При 20°C) | | |
| 1,3 Ah | мин. | 20 | 20 / 50 |
| 1,5 Ah | мин. | 22 | 22 / 60 |
| 2,0 Ah | мин. | 30 | 30 / 80 |
| 2,5 Ah | мин. | 35 | 35 / 100 |
| 3,0 Ah | мин. | 45 | 45 / 120 |
| 4,0 Ah | мин. | 60 | 60 / 160 |
| 5,0 Ah | мин. | 75 | 75 / 200 |
| Брой клетки на батерията | 4 – 10 |
*1 AC захранване / DC 12 V (автомобилно) захранване
Български
ЗАБЕЛЕЖКА
Времето за зареждане може да варира според околната температура и източника на напрежение.
Особено при използване на автомобилен източник на захранване DC 12 V, времето за зареждане може да бъде по-продължително при високи температури.
ВНИМАНИЕ
Когато зарядното устройство се използва непрекъснато, може да загрее и да стане причина за отказ или повреда. След като завърши зареждането, оставете в покой зарядното устройство за 15 минути.
-
Изключете го от мрежовото захранване или от
автомобилният източник на захранване.
-
Дръжте зарядното устройство здраво и издърпайте батерията.
ЗАБЕЛЕЖКА
Уверете се, че няма опасност да го изтървете след като издърпате батерията.
ВНИМАНИЕ
○ Ако батерията се зарежда в загрято състояние, поради излагане на пряка слънчева светлина, или поради непосредствено използване, сигналната лампа на зарядното ще светне в зелено или ще светне за 1 секунда и ще изгасне за 0,5 секунди (изкл. за 0,5 сек.). В такъв случай, първо оставете батерията да се охлади и след това започнете зареждане.
○ Когато индикаторната лампа мига в червено (на интервали от 0,2 сек.), проверете за чужди тела в зарядното устройство и конектора. Ако няма чужди тела, вероятно батерията или зарядното устройство са повредени. Занесете ги в оторизиран сервисен център.
○ Тъй като са необходими около 3 секунди на вградения микрокомпютър за да потвърди, че батерията, зарежданата със зарядно устройство е извадена, изчакайте поне 3 секунди преди да я поставите отново и да продължите зареждането. Ако батерията бъде поставена преди да минат 3 секунди, може да не бъде правилно заредена.
○ Проверете напрежението на автомобильния източник на захранване, когато индикаторната лампа мига в зелено (на всеки 0,2 сек.) продължително. (UC18YML2)
Ако напрежението е 12V или по-ниско, това показва, че акумулатора на колата е слаб и не може да се зареди.
○ Ако индикаторната лампа не мига в червено (на една секунда), дори след свързване към мрежата или гнездото на запалката в колата, това показва, че защитния контур на зарядното е активиран.
Отстранете кабела или щепсела от захранването и след това свържете отново, след около 30 секунди. Ако и след това индикаторната лампа не мига в червено (на една секунда), моля занесете зарядното устройство в оторизиран сервисен център на HiKOKI.
| Действие | Фигура | Страница |
| Отстраняване и поставяне на батерия | 1 | 181 |
| Зареждане | 2 | 181 |
| Смяна на остриетата | 3 | 181 |
| Работа на превключвателя | 4 | 181 |
| Индикатор за ниво на батерия | 5 | 181 |
| Регулиране на орбиталната работа | 6 | 181 |
| Предпазител за отпадъци | 7 | 182 |
| Поставяне и сваляне на предпазителя за стружки | 8 | 182 |
| Съхраняване на шестостенния гаечен ключ | 9 | 182 |
| Поставяне на водача (продава се отделно) и рязане в права линия | 10 | 182 |
| Поставяне на водача (продава се отделно) и рязане на кръг или дъга от окръжност | 11 | 182 |
| Рязане на метални материали | 12 | 182 |
| Рязане под ъгъл | 13 | 183 |
| Рязане на джобни прорези | 14 | 183 |
| Относно рязане на пластини от неръждаема стомана | 15 | 183 |
| Съхраняване на шестостенния гаечен ключ | 16 | 183 |
| Под основа | 17 | 183 |
| Избор на приставки и аксесоари | — | 184 |
ИЗБОР НА ОСТРИЕТА
За да се осигури максимальна работна ефективност и най-добри резултати, важно е да се избере най-подходящото острие за типа и дебелината на материала, който ще бъде рязан. Номерът на острието е гравиран в областта на монтажната част на всяко острие. Изберете подходящото острие, като направите справка с Таблица 3.
Преди инспекция или поддръжка извадете батерията.
1. Инспекция на острието
Продължителната употреба на затъпено или повредено острие ще доведе до по-ниска ефективност на рязането и може да претовари двигателя. Подменете острието с ново, веднага щом забележите прекалено износване.
2. Инспекция на фиксиращите винтове
Редовно инспектирайте всички фиксиращи винтове и се уврете, че са добре затегнати. Ако установите разхлабен винт, незабавно го затегнете. Неспазването на горното крие рискове от сериозни злополуки.
3. Поддръжка на мотора
Намотките на мотора са „сърцето“ на уреда. Упражнявайте особено внимание към намотките, тъй като могат да се повредят от попадане на влага и/или масло по тях.
4. Външно почистане
При замърсяване избършете инструмента с мека, суха кърпа или кърпа, навлажнена със сапунена вода. Не използвайте разтворители на алкохолна, бензинова основа, или разредители за бои, тъй като те ще разядат пластмасовите повърхности.
5. Съхранение
Съхранявайте инструмента при температура под 40°C на място, недостъпно за деца.
ЗАБЕЛЕЖКА
Съхранение на литиево-йонни батерии.
Уверете се, че литиево-йонните батерии са напълно заредени, преди да ги оставите за съхранение.
Продължително съхранение (3 месеца или повече) на непълно заредени батерии може да доведе до лоша работа, значително скъсяване на живота на батериите или да ги направи негодни за употреба.
Въпреки това, батерии със значително скъсен живот могат да бъдат възстановени, чрез няколкократно зареждане и пълното им разреждане от два до пет пъти.
Ако полезният живот на батерията е значително съкратен, независимо от многократното зареждане и използване, считайте батерията за износена и сменете с нова.
ВНИМАНИЕ
По време на работа и поддръжка на електрически уреди трябва да се спазват разпоредбите и стандартите за безопасност за всяка страна.
Важна информация за батерии за безжични инструменти HiKOKI
Моля, винаги използвайте нашите оригинални батерии. Не гарантираме безопасността и работата на уреда, когато се използват батерии, различни от посочените от нас, или когато са правени промени по батериите (като разглобяване и подмяна на клетките или други вътрешни компоненти).
ГАРАНЦИЯ
Предоставяме гаранция за електрически инструменти HiKOKI съгласно специфичните местни законодателства на съответните държави. Тази гаранция не покрива дефекти или щети поради неправилна употреба, злоупотреба или нормалното износване на уреда. В случай на рекламация, моля, изпратете електрически инструмент, в неразглобен вид, с ГАРАНЦИОННАТА КАРТА, намираща се в края на инструкциите, до оторизиран сервисен център на HiKOKI.
Информация за шумово замърсяване и вибрации
Измерените стойности отговарят на изискванията на EN62841 и съответстват на ISO 4871.
Измерено А-претеглено шумово ниво: 95 dB (А). Измерена А-претеглена сила на звука: 84 dB (А). Несигурност К: 5 dB (А).
Носете антифони.
Общи стойности на вибрации (векторна сума) определени съгласно EN62841.
Рязане на дъски:
Стойност на емисия на вибрации a_h , B = 8,0 m/c^2 Неточност K = 4,6 m/сек^2
Рязане на метални листи:
Стойност на емисия на вибрации a_h , M = 5,2 м/с²
Неточност K = 1,5 м/сек²
Декларираните общи стойности на вибрации са измерени съгласно стандартните методи на изпитване и могат да бъдат използвани за сравнение между различните инструменти.
Освен това стойностите могат да се използват за предварителна оценка.
ПРЕДУПРЕЖДЕНИЕ
Вибрациите по време на практическо използване на инструмента могат да се различават от посочените общи стойности, в зависимост от начина на използване на инструмента.
○ Идентифициране на мерките за безопасност за оператора, въз основа оценка на въздействието при действителни условия на използване (като се вземат предвид всички елементи от работния цикъл, като периоди на включван и изключване, както и работа на празни обороти непосредствено преди и след момента на използване).
ЗАБЕЛЕЖКА
Благодарение на непрекъснатата програма за проучване и разработване на HiKOKI, спецификациите, посочени тук, са предмет на промяна без предизвестие.
Таблица 3 Списък на подходящи остриета
| Материал за рязане | ОстриеКачествона материала | Номер 1(Екстра дълго) | Номер11 | Номер12 | Номер15 | Номер16 | Номер21 | Номер22 | Номер41 | Номер97 |
| Дебелина на материала (мм) |
| Дървесина | Обикновена дървесина | Под 135 | 10 - 55 Под 20 | 10 - 55 | 5 - 40 | 10 - 65 | | | | |
| Шперплат 5 - 30 Под 10 | 5 - 30 | 3 - 20 | | | | | | | |
| Желязна пластина | Пластина от мека стомана | | | | 3 - 6 Под 3 | 2 - 5 | | | | |
| Пластина от неръждаема стомана | | | | | | | | | 1,5 - 2,5 |
| Цветни метали | Алуминий, мед, месинг | | | | 3 - 12 Под 3 | Под 5 | | | | |
| Алуминиева дограма | | | | Височина до 25 | | | | | Височина до 25 |
| Пластмаси | Фенолна смола, меламин, смола и т.н. | | | | 5 - 20 Под 6 | 5 - 15 Под 6 | | | | 5 - 15 |
| Винил хлорид, акрилна смола и т.н. | | 5 - 30 | Под 10 | 5 - 20 | Под 5 | 5 - 30 | 3 - 20 | | 5 - 15 |
| Полиетиленова пяна, стиролова пяна | | 10 - 55 | 3 - 25 | 5 - 25 | 10 - 55 | 3 - 40 | | 5 - 25 | |
| Хартиена маса | Картон, велпапе | | 10 - 55 | 3 - 25 | | | 10 - 55 | 3 - 40 | | |
| Фазер | | | | 3 - 25 | Под 6 | | | | 3 - 25 |
| Гипсофазер | | | | | Под 6 | | | | |
ЗАБЕЛЕЖКА
Минималният радиус на срязване за остриета номер 1 (Свръхдълго), номер 21, номер 22 и номер 41 е 100 мм.
OPŠTA BEZBEDNOSNA UPOZORENJA ZA ELEKTRIČNI ALAT
⚠ UPOZORENJE
