INSTRUKCJA OBSŁUGI CJ 18DSL HiKOKI
(Tłumaczenie oryginalnych instrukcji)

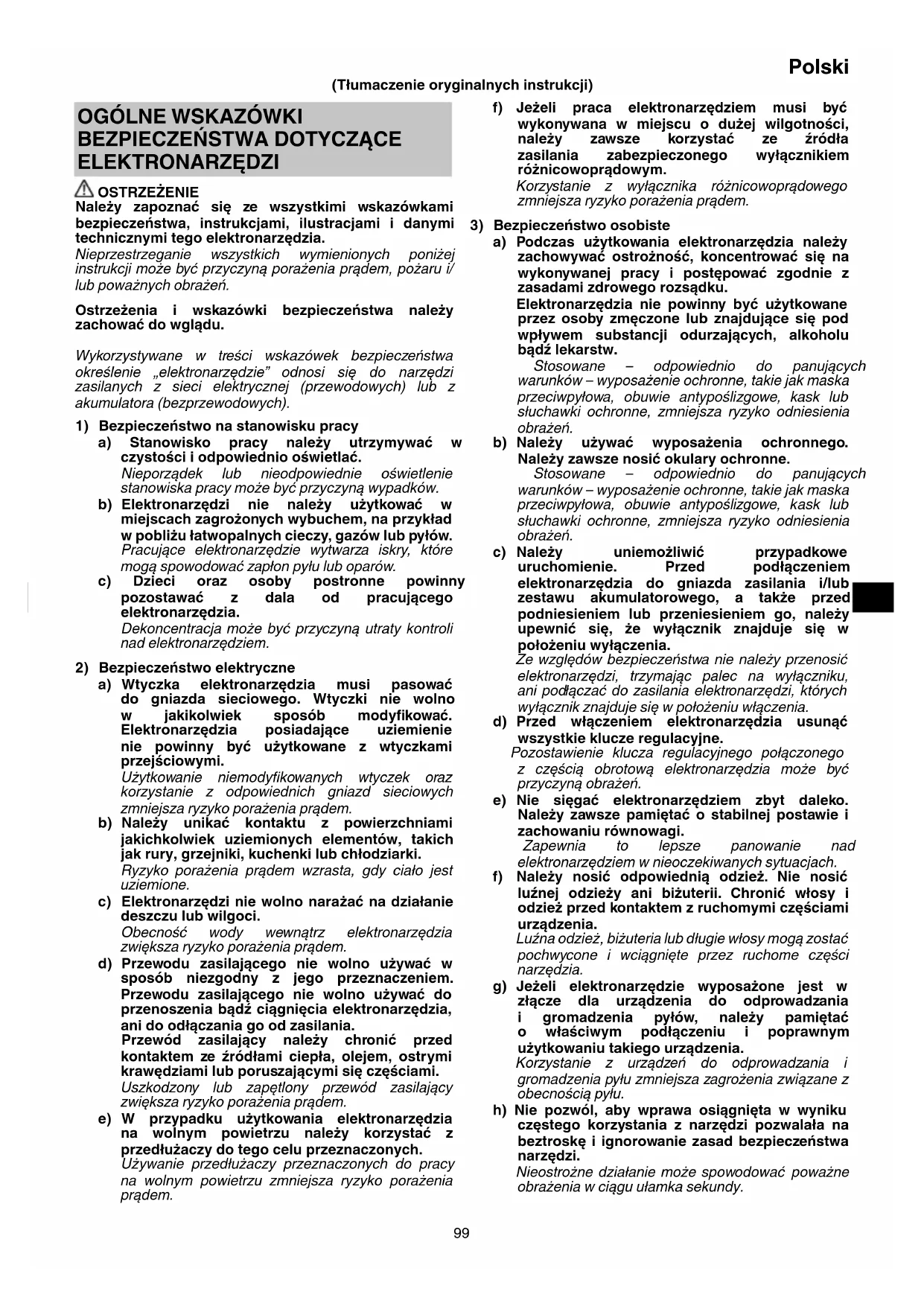

OGÓLNE WSKAZÓWKI BEZPIECZEŃSTWA DOTYCZĄCE ELEKTRONARZĘDZI
⚠ OSTRZEŻENIE
Należy zapoznać się ze wszystkimi wskazówkami bezpieczeństwa, instrukcjami, ilustracjami i danymi technicznymi tego elektronarzędzia.
Nieprzestrzeganie wszystkich wymienionych poniżej instrukcji może być przyczyną porażenia prądem, pożaru i/ lub poważnych obrażeń.
Ostrzeżenia i wskazówki bezpieczeństwa należy zachować do wglądu.
Wykorzystywane w treści wskazówek bezpieczeństwa określenie „elektronarzędzie” odnosi się do narzędzi zasilanych z sieci elektrycznej (przewodowych) lub z akumulatora (bezprzewodowych).
1) Bezpieczeństwo na stanowisku pracy
a) Stanowisko pracy należy utrzymywać w czystości i odpowiednio oświetlać.
Nieporządek lub nieodpowiednie oświetlenie stanowiska pracy może być przyczyną wypadków.
b) Elektronarzędzi nie należy użytkować w miejscach zagrożonych wybuchem, na przykład w pobliżu łatwopalnych cieczy, gazów lub pytów.
Pracujące elektronarzędzie wytwarza iskry, które mogą spowodować zapłon pyłu lub oparów.
c) Dzieci oraz osoby postronne powinny pozostawać z dala od pracującego elektronarzędzia.
Dekoncentracja może być przyczyną utraty kontroli nad elektronarzędziem.
2) Bezpieczeństwo elektryczne
a) Wtyczka elektronarzędzia musi pasować do gniazda sieciowego. Wtyczki nie wolno w jakikołwiek sposób modyfikować.
Elektronarzędzia posiadające uziemienie nie powinny być użytkowane z wtyczkami przejściowymi.
Użytkowanie niemodyfikowanych wtyczek oraz korzystanie z odpowiednich gniazd sieciowych zmniejsza ryzyko porażenia prądem.
b) Należy unikać kontaktu z powierzchniami jakichkolwiek uziemionych elementów, takich jak rury, grzejniki, kuchenki lub chłodziarki.
Ryzyko porażenia prądem wzrasta, gdy ciało jest uziemione.
c) Elektronarzędzi nie wolno narażać na działanie deszczu lub wilgoci.
Obecność wody wewnątrz elektronarzędzia zwiększa ryzyko porażenia prądem.
d) Przewodu zasilającego nie wolno używać w sposób niezgodny z jego przeznaczeniem. Przewodu zasilającego nie wolno używać do przenoszenia bądź ciągnięcia elektronarzędzia, ani do odłączania go od zasilania.
Przewód zasilający należy chronić przed kontaktem ze źródłami ciepła, olejem, ostrymi krawędziami lub poruszającymi się częściami.
Uszkodzony lub zapętlony przewód zasilający zwiększa ryzyko porażenia prądem.
e) W przypadku użytkowania elektronarzędzia na wolnym powietrzu należy korzystać z przedłużaczy do tego celu przeznaczonych.
Używanie przedłużaczy przeznaczonych do pracy na wolnym powietrzu zmniejsza ryzyko porażenia prądem.
f) Jeżeli praca elektronarzędziem musi być wykonywana w miejscu o dużej wilgotności, należy zawsze korzystać ze źródła zasilania zabezpieczonego wyłącznikiem różnicowoprowadowym.
Korzystanie z wyłącznika różnicowoprądowego zmniejsza ryzyko porażenia prądem.
3) Bezpieczeństwo osobiste
a) Podczas użytkowania elektronarzędzia należy zachowywać ostrożność, koncentrować się na wykonywanej pracy i postępować zgodnie z zasadami zdrowego rozsądku.
Elektronarzędzia nie powinny być użytkowane przez osoby zmęczone lub znajdujące się pod wpływem substancji odurzających, alkoholu bądź lekarstw.
Stosowane – odpowiednio do panujących warunków – wyposażenie ochronne, takie jak maska przeciwpyłowa, obuwie antypoślizgowe, kask lub słuchawki ochronne, zmniejsza ryzyko odniesienia obrażeń.
b) Należy używać wyposażenia ochronnego. Należy zawsze nosić okulary ochronne.
Stosowane – odpowiednio do panujących warunków – wyposażenie ochronne, takie jak maska przeciwpyłowa, obuwie antypoślizgowe, kask lub słuchawki ochronne, zmniejsza ryzyko odniesienia obrażeń.
c) Należy uniemożliwić przypadkowe uruchomienie. Przed podłączeniem
elektronarzędzia do gniazda zasilania i/lub zestawu akumulatorowego, a także przed podniesieniem lub przeniesieniem go, należy upewnić się, że wyłącznik znajduje się w położeniu wyłączenia.
Ze względów bezpieczeństwa nie należy przenosić elektronarzędzi, trzymając palec na wyłączniku, ani podłączać do zasilania elektronarzędzi, których wyłącznik znajduje się w położeniu włączenia.
d) Przed włączeniem elektronarzędzia usunąć wszystkie klucze regulacyjne.
Pozostawienie klucza regulacyjnego połączonego z częścią obrotową elektronarzędzia może być przyczyną obrażeń.
e) Nie sięgać elektronarzędziem zbyt daleko. Należy zawsze pamiętać o stabilnej postawie i zachowaniu równowagi.
Zapewnia to lepsze panowanie nad elektronarzędziem w nieoczekiwanych sytuacjach.
f) Należy nosić odpowiednią odzież. Nie nosić luźnej odzieży ani bizuterii. Chronić włosy i odzież przed kontaktem z ruchomymi częściami urządzenia.
Luźna odzież, bizuteria lub długie włosy mogą zostać pochwycone i wciągnięte przez ruchome części narzędzia.
g) Jeżeli elektronarzędzie wyposażone jest w złącze dla urządzenia do odprowadzania i gromadzenia pyłów, należy pamiętać o właściwym podłączeniu i poprawnym użytkowaniu takiego urządzenia.
Korzystanie z urządzeń do odprowadzania i gromadzenia pyłu zmniejsza zagrożenia związane z obecnością pyłu.
h) Nie pozwól, aby wprawa osiągnięta w wyniku częstego korzystania z narzędzi pozwalała na beztroskę i ignorowanie zasad bezpieczeństwa narzędzi.
Nieostrożne działanie może spowodować poważne obrażenia w ciągu ułamka sekundy.
Polski
4) Obsługa i konserwacja elektronarzędzi
a) Nie używać elektronarzędzia ze zbyt dużą siłą. Należy wykorzystywać elektronarzędzie odpowiednie dla wykonywanej pracy.
Elektronarzędzie przeznaczone do wykonania określonej pracy wypełni swoje zadanie lepiej i w sposób bardziej bezpieczny, jeżeli praca będzie wykonywana z zalecaną prędkością.
b) Nie należy użytkować elektronarzędzia, którego wyłącznik jest uszkodzony.
Każde elektronarzędzie, które nie może być właściwie włączane ani wyłączane, stanowi zagrożenie i musi zostać naprawione.
c) Przed przystąpieniem do jakichkolwiek regulacji bądź wymiany akcesoriów oraz kiedy elektronarzędzie nie będzie używane przez dłuższy czas, należy odłączyć wtyczkę elektronarzędzia od źródła zasilania i/ lub odłączyć od elektronarzędzia zestaw akumulatorowy (jeśli jest to możliwe).
Powyższe środki bezpieczeństwa mają na celu wyeliminowanie ryzyka przypadkowego uruchomienia urządzenia.
d) Nieużywane elektronarzędzia powinny być przechowywane w miejscu niedostępnym dla dzieci; osobom, które nie znają zasad obsługi elektronarzędzi lub niniejszych zaleceń nie wolno udzielać pozwolenia na użytkowanie elektronarzędzia.
Użytkowanie elektronarzędzi przez osoby, które nie zostały właściwie poinstruowane, może stanowić zagrożenie.
e) Elektronarzędzia i akcesoria należy konserwować. Przed rozpoczęciem pracy należy sprawdzić, czy ruchome części są poprawnie umieszczone, czy nie są zakleszczone lub uszkodzone i czy nie występują jakiekolwiek inne okoliczności, które mogłyby uniemożliwić bezpieczną pracę elektronarzędzia. W razie uszkodzenia przed kolejnym użyciem elektronarzędzie musi zostać naprawione.
Wiele wypadków następuje z powodu nieprawidłowej konserwacji elektronarzędzi.
f) Narzędzia tnące powinny być zawsze ostre i czyste.
Narzędzia tnące powinny być utrzymywane we właściwym stanie, z odpowiednio ostrymi krawędziami tnącymi – zmniejsza to ryzyko zakleszczenia narzędzia i ułatwia kontrolę nad nim.
g) Elektronarzędzia, akcesoria, wiertła, narzędzia tnące itp. należy zawsze obsługiwać w sposób zgodny z zaleceniami niniejszej instrukcji, biorąc pod uwagę warunki robocze oraz rodzaj wykonywanej pracy.
Używanie elektronądzia w celach niezgodnych z jego przeznaczeniem może stanowić zagrożenie.
h) Utrzymywać uchwyty i powierzchnie chwytania suche, czyste i wolne od oleju i smaru.
Śliskie uchwyty i powierzchnie chwytania uniemożliwiają bezpieczną obsługę i kontrolę narzędzia w nieoczekiwanych sytuacjach.
5) Obsługa i konserwacja elektronarzędzia akumulatorowego
a) Do ładowania można wykorzystywać wyłącznie ładowarki wymienione przez producenta.
Ładowarka właściwa dla ładowania konkretnego typu zestawów akumulatorowych może wywołać pożar, jeśli zostanie użyta do ładowania innego typu zestawów akumulatorowych.
b) Do zasilania elektronarzędzi należy używać wyłącznie przeznaczonych dla nich zestawów akumulatorowych.
Używanie innych zestawów akumulatorowych może być przyczyną obrażeń lub pożaru.
c) Jeśli zestaw akumulatorowy nie jest używany, należy go przechowywać z dala od innych metalowych przedmiotów, takich jak spinacze do papieru, monety, klucze, gwoździe, śruby, bądź inne niewielkie metalowe przedmioty, które mogą spowodować zwarcie zacisków.
Zwarcie zacisków akumulatora może być przyczyną poparzeń lub pożaru.
d) W skrajnie niesprzyjających warunkach może dojść do wycieku elektrolitu z akumulatora – należy unikać kontaktu z elektrolitem. Jeśli dojdzie do przypadkowego kontaktu z elektrolitem, miejsce kontaktu należy przepłukać wodą. W przypadku kontaktu elektrolitu z oczami należy dodatkowo zgłosić się do lekarza.
Elektrolit wyciekający z akumulatora może powodować podrażnienia lub poparzenia.
e) Nie korzystać z zestawu akumulatorowego ani narzędzia, które uległy uszkodzeniu lub zostały zmodyfi kowane.
Uszkodzone lub zmodyfikowane akumulatory mogą działać w nieprzewidywalny sposób i w konsekwencji prowadzić do pożaru, wybuchu lub ryzyka obrażeń.
f) Nie wystawiać zestawu akumulatorowego ani narzędzia na działanie ognia lub nadmiernej temperatury.
Narażenie na działanie ognia lub temperatury powyżej 130°C może spowodować wybuch.
g) Postępować zgodnie ze wszystkimi instrukcjami ładowania i nie ładować zestawu akumulatorowego ani narzędzia poza zakresem temperatury podanym w instrukcjach.
Ładowanie nieprawidłowo lub w temperaturze wykraczającej poza podany zakres może spowodować uszkodzenie akumulatora i zwiększyć ryzyko pożaru.
6) Serwis
a) Elektronarzędzia mogą być serwisowane wyłącznie przez wykwalifikowanych techników serwisowych, z zastosowaniem oryginalnych części zamiennych.
Jest to gwarancją utrzymania bezpieczeństwa obsługi elektronarzędzia.
b) Nigdy nie należy naprawiać uszkodzonych zestawów akumulatorowych.
Naprawa zestawów akumulatorowych powinna być przeprowadzana wyłącznie przez producenta lub autoryzowane centrum serwisowe.
UWAGA
Dzieci oraz osoby niepełnosprawne powinny pozostawać z dala od pracującego elektronarzędzia.
Nie używane elektronarzędzia powinny być przechowywane w miejscu niedostępnym dla dzieci i osób niepełnosprawnych.
WSKAZÓWKI BEZPIECZEŃSTWA DOTYCZĄCE WYRZYNARKI BATERYJNEJ
-
Podczas wykonywania działań, przy których element tnący może się zetknąć z ukrytym przewodem należy trzymać elektronarzędzie za izolowane powierzchnie uchwytów. Zetknięcie elementu tnącego z przewodem "pod napięciem" sprawi, że "pod napięciem" będą odsłonięte, metalowe elementy elektronarzędzia, co może spowodować porażenie prądem elektrycznym operatora.
-
Użyć zacisków lub innego praktycznego sposobu, aby zabezpieczyć i podeprzeć obrabiany element na stabilnej platformie.
Trzymanie obrabianego elementu ręcznie lub opartego o swoje ciało sprawia, że jest niestabilny, co może doprowadzić do utraty kontroli.
DODATKOWE WSKAZÓWKI BEZPIECZEŃSTWA
- Zawsze należy ładować akumulator w temperaturze pomiędzy 0 – 40 °C. Jeżeli temperatura spadnie poniżej 0 °C, może to być przyczyną przeładowania, które jest zjawiskiem niebezpiecznym. Akumulator nie może być ładowany w temperaturze wyższej niż 40 °C.
Najbardziej odpowiednia do ładowania to 20 – 25 °C.
- Nie używaj ładowarki w trybie ciągłym.
Po zakończeniu ładowania pozostawić ładowarkę na około 15 minut przed rozpoczęciem ładowania kolejnego akumulatora.
- Komorę, w której umieszczany jest akumulator, należy chronić przed zabrudzeniem.
- Nigdy nie demontować akumulatora ani ładowarki.
- Nigdy nie zwierać zacisków akumulatora. Zwarcie zacisków akumulatora powoduje wygenerowanie wysokiego napięcia i przegrzanie. Wynikiem tego może być spalenie lub uszkodzenie akumulatora.
- Akumulatora nie wolno wrzucać do ognia. Podpalenie akumulatora może spowodować jego wybuch.
- W otwory wentylacyjne ładowarki nie wolno wkładać żadnych przedmiotów. Umieszczanie w otworach wentylacyjnych ładowarki metalowych lub łatwopalnych przedmiotów powoduje powstanie zagrożenia porażeniem prądem lub uszkodzenia ładowarki.
- Akumulator należy przekazać do punktu sprzedaży, w którym został zakupiony, kiedy tylko jego żywotność po naładowaniu uniemożliwia jego efektywne użytkowanie. Nie wyrzucać zużytego akumulatora.
- Jeśli maszyna jest używana nieprzerwanie przy niskich obrotach, może to spowodować dodatkowe obciążenie silnika, co może doprowadzić do zatarcia się silnika. Zawsze należy korzystać z elektronarzędzia tak, aby tarcze nie zostały zablokowane przez materiał podczas pracy. Zawsze należy dopasować prędkość tarczy, która umożliwia płynne cięcie.
- Należy zabezpieczyć przedmiot obrabiany. Przedmiot obrabiany zaciśnięty w urządzeniu mocującym lub imadle jest lepiej zabezpieczony, niż w przypadku przytrzymywania go ręką.
- Przygotowanie i kontrola stanowiska roboczego Upewnić się, że stanowisko robocze spełnia wymogi określone w części dotyczącej wskazówek bezpieczeństwa.
- Upewnić się, że akumulator jest włóżony prawidłowo. Żle założony akumulator może wypaść z urządzenia i spowodować wypadek.
- Pył powstały podczas pracy
Pyl powstały podczas normalnej pracy może mieć wpływ na zdrowie operatora. Jeden z następujących sposobów jest polecany.
a) Korzystanie z maski przeciwpyłowej
b) Należy używać urządzeń do odprowadzania i gromadzenia pyłu
Używając urządzenia do odprowadzania i gromadzenia pyłu, należy podłączyć adapter do węża urządzenia do odprowadzania i gromadzenia pyłu.
- Wymiana tarczy
○ Przed wymianą ostrza należy WYŁĄCZYĆ urządzenie i odłączyć akumulator.
○ Nie należy otwierać dźwigni, kiedy tłok się porusza. (Rys. 3)
○ Należy sprawdzić, czy występy tarczy są dokładnie włożone do uchwytu tarczy. (Rys. 3)
O Należy upewnić się, że tarcza znajduje się pomiędzy rowkiem a wałkiem. (Rys. 3)
15. Należy zawsze się upewnić, że przycisk odblokowania znajduje się w pozycji zablokowanej w czasie, gdy urządzenie nie jest używane.
16. Nie należy patrzeć bezpośrednio na światło lampki LED. Obserwowanie światła lampki przez dłuższy czas może spowodować uszkodzenie wzroku.
17. Przy cięciu materiałów drewnianych należy założyć osłone zabezpieczającą, aby ograniczyć odpryskiwanie odłamków.
Ostona powinna zostać włóżona w szczelinę w podstawie urządzenia i dociśnięta do końca.
- Użyć pokrywę układu
Ostona ta zabezpiecza przed odrywającymi się odłamkami i zwiększa wydajność pracy odpylacza.
○ Podczas cięcia metalu osłona zabezpieczająca przed odłamkami może ulec uszkodzeniom (odpryskom).
19. Użyć podstawę pomocniczą (sprzedawana oddzielnie)
○ Zastosowanie podstawy pomocniczej wykonanej ze stali zredukuje zużycie podstawy aluminiowej, zwłaszcza w ciętych metalach. Przymocować podstawę pomocniczą do dolnej powierzchni podstawy za pomocą załączonych 4 śrub.
○ Zastosowanie podstawy pomocniczej wykonanej z plastiku zredukuje zadrapania powierzchni cięcia. Przymocować podstawę pomocniczą do dolnej powierzchni podstawy za pomocą załączonych 4 śrub.
20. Aby uniknąć usunięcia tarczy, zniszczenia lub nadmiernego zużycia na trzpieniu, należy upewnić się, że powierzchnia płyty podstawy jest przymocowana do obrabianego przedmiotu podczas cięcia.
21. Mała prędkość nie nadaje się do pitowania drewna o grubości powyżej 10 mm lub metalu o grubości powyżej 1 mm.
22. Aby zapewnić dokładne cięcie podczas korzystania z prowadnicy, należy zawsze ustawić pozycję orbitalną na „0”.
23. Podczas wycinania małego okrągłego łuku, należy zmniejszyć prędkość posuwu maszyny. Jeśli prędkość posuwu maszyny jest zbyt wysoka, może to spowodować uszkodzenie tarczy.
24. Okrągłe cięcie musi zostać wykonane z tarczą w pozycji mniej więcej pionowej względem dolnej powierzchni podstawy.
25. W czasie cięcia materiałów metalowych, należy używać odpowiedniego płynu do cięcia (olej wrzecionowy, woda z mydłem itp.), aby przedłużyć żywotność ostrza.
26. Cięcia pod kątem nie można zrobić podczas korzystania z urządzenia do odprowadzania pyłu.
27. Połączenie z odkurzaczem (sprzedawanym oddzielnie) Urządzenie może zostać połączone z odkurzaczem przez odpylacz i łącznik (sprzedawany oddzielnie). Umożliwia to usunięcie większości pyłu.
UWAGI DOTYCZĄCE AKUMULATORA LITOWO-JONOWEGO
W celu wydłużenia żywotność akumulatora litowo-jonowego został on wyposażony w funkcję wyłączania zasilania.
W przypadkach opisanych poniżej w punktach 1-3 silnik może się zatrzymać w czasie użytkowania elektronarzędzia, nawet jeżeli wyłącznik jest wciśnięty do położenia włączenia. Nie jest to oznaką awarii, ale efektem działania funkcji wyłączania.
- Gdy akumulator się wyczerpie, silnik się wyłączy.
W takim wypadku akumulator należy niezwłocznie naładować.
Polski
- Silnik może się wyłączyć w przypadku przeciążenia elektronarzędzia. W takim wypadku należy zwolnić wyłącznik elektronarzędzia i wyeliminować przyczynę przeciążenia. Po wyeliminowaniu przeciążenia elektronarzędzie może być ponownie użytkowane.
- Jeżeli w warunkach intensywnej pracy akumulator się przegrzeje, może to spowodować przerywanie zasilania z akumulatora.
W takim wypadku należy zaprzestać używania akumulatora i pozostawić go do ostygnięcia. Po wyeliminowaniu przeciążenia elektronarzędzie może być ponownie użytkowane.
Dodatkowo należy stosować się do poniższych ostrzeżeń i wskazówek.
OSTRZEŻENIE
Aby zapobiec wyciekom z akumulatora, jego przegrzaniu, emisji dymu, wybuchowi lub zapaleniu się akumulatora, należy podjąć wszystkie wymienione poniżej środki ostrożności.
- Należy się upewnić, że wióry i pył nie gromadzą się na akumulatorze.
○ Podczas pracy należy zwracać uwagę, aby wióry i pył nie opadały na akumulator.
○ Należy zwracać uwagę, aby wióry i pył, które opadają na akumulator, nie gromadziły się na jego powierzchni.
○ Nie przechowywać nieużywanych akumulatorów w miejscach, w których mogą one wejść w kontakt z wiórami i pyłem.
○ Przed przechowywaniem akumulatora należy usunąć z niego wióry i pył; akumulatora nie należy przechowywać razem z metalowymi przedmiotami (śruby, gwoździe itp.).
- Akumulatora nie wolno nakłuwać ostrymi przedmiotami, takimi jak gwoździe, uderzać młotkiem, deptać, rzucać ani poddawać wstrząsom.
- Nie używać akumulatora, który nosi wyraźne ślady uszkodzenia lub odkształcenia.
- Nie korzystać z akumulatora umieszczonego z odwróconą biegunowością.
- Nie podłączać akumulatora bezpośrednio do gniazda sieciowego lub gniazda zapalniczki samochodowej.
- Nie używać akumulatora do celów innych, niż zgodne z jego przeznaczeniem.
- Jeśli ładowanie akumulatora nie powiedzie się, nawet po upływie określonego czasu ładowania, należy natychmiast przerwać ładowanie.
- Nie poddawać akumulatora działaniu wysokiej temperatury ani wysokiego ciśnienia, np. poprzez umieszczanie go w kuchence mikrofalowej, suszarce lub pojemniku ciśnieniowym.
- W przypadku wycieku lub pojawienia się nieprzyjemnego zapachu upewnić się, że akumulator znajduje się z dala od źródeł ognia.
- Nie używać akumulatora w miejscach, w których generowane są silne, elektryczne ładunki statyczne.
- Jeśli w trakcie użytkowania, ładowania lub przechowywania akumulatora pojawi się nieprzyjemny zapach, dojdzie do wycieku, przegrzania, odbarwienia lub odkształcenia, bądź jeśli pojawi się jakakołwiek inna nieprawidłowość, akumulator należy natychmiast wyjąć z elektronarzędzia lub ładowarki i zaprzestać jego użytkowania.
- Nie zanurzać akumulatora ani nie dopuść do dostania się do wnętrza jakiekolwiek cieczy. Dostanie się do wnętrza cieczy przewodzącej prąd, takiej jak woda, może spowodować uszkodzenia skutkujące pożarem lub wybuchem. Akumulator należy przechowywać w chłodnym, suchym miejscu, z dala od materiałów palnych i łatwopalnych. Należy unikać miejsc narażonych na działanie gazów korozyjnych.
UWAGA
- Jeśli elektrolit wyciekający z akumulatora dostanie się do oczu, nie wolno pocierać podrażnionego miejsca; oczy należy dokładnie przemyć czystą wodą, np. z kranu, i niezwłocznie skontaktować się z lekarzem.
Nieusunięty elektrolit może spowodować uszkodzenie wzroku.
- W przypadku kontaktu elektrolitu ze skorą lub odzieżą, miejsce kontaktu należy natychmiast dokładnie przemyć czystą wodą, np. z kranu.
Elektrolit może spowodować podrażnienie skóry.
- Jeśli w trakcie pierwszego użycia akumulatora stwierdzona zostanie obecność rdzy, pojawi się nieprzyjemny zapach, dojedzie do przegrzana, odbarwienia, odkształcenia i/lub pojawią się inne nieprawidłowości, należy zaprzestać jego użytkowania i zwrócić go do dostawcy lub sprzedawcy.
OSTRZEŻENIE
Jeżeli przedmiot wykonany z materiału przewodzącego wejdzie w kontakt z zaciskiem akumulatora litowo-jonowego, może dojść do zwarcia akumulatora, a w wyniku tego – do pożaru. Przechowując akumulator litowo-jonowy należy stosować się do poniższych zaleceń.
○ W opakowaniu do przechowywania nie wolno umieszczac żadnych przedmiotów wykonanych z materiałów przewodzących, gwoździ ani drutów, takich jak druty żelazne i druty miedziane.
○ Aby zapobiec zwarciom, akumulator należy umieścić w elektronarzędziu lub w przypadku przechowywania, założyć na niego pokrywę, tak aby wywietrznik został zakryty.
SYMBOLE
OSTRZEŻENIE
Następujące oznaczenia są symbolami używanymi w instrukcji elektronarzędzia. Przed rozpoczęciem użytkowania należy się upewnić, że ich znacznie jest zrozumiałe.
 | CJ18DSL: Wyrzynarka bateryjna |
 | Aby zmniejszyć ryzyko odniesienia obrażeń, użytkownik powinien przeczytać instrukcję obsługi. |
 | Dotyczy tylko państw UEElektronarzędzi nie wolno wyrzucać wraz z odpadami z gospodarstwa domowego!Zgodnie z Dyrektywą Europejską 2012/19/UE w sprawie zużytego sprzętu elektrycznego i elektronicznego oraz wprowadzeniem jej zgodnie z prawem krajowym, zużyte elektronarzędzia należy posegregować i oddać do recyklingu w sposób przyjazny dla środowiska w wyspecjalizowanym zakładzie utylizacji. |
| V Napięcie znamionowe |
 | Prędkość na biegu jałowym |
| Drewno |
 | Metal |
| I | Włączanie |
 | Wyłączanie |
 | Odłącz akumulator |
 | Blokada przełącznika |
 | Odblokowanie przełącznika |
 | Pojemność akumulatora |
 | Przełącznik wskaźnika poziomu naładowania akumulatora |
 | Akumulator niemal całkowicie wyczerpany.Naładować akumulator najszybciej, jak to możliwe. |
 | Akumulator w połowie wyczerpany. |
 | Akumulator dostatecznie naładowany. |
 | Działanie niedozwolone |
AKCESORIA STANDARDOWE
Poza elektronarzędziem (1 narzędzie) w opakowaniu znajdują się akcesoria wymienione na stronie 180.
Akcesoria standardowe mogą ulec zmianie bez wcześniejjszego zawiadomienia.
ZASTOSOWANIA
○ Cięcie różnych rodzajów drewna i w ścianie
○ Cięcie płyty z miękkiej stali, płyty z aluminium oraz płyty miedzianej
○ Cięcie żywicy syntetycznej, takiej jak żywica fenolowa i chlorek winylu
O Cięcie cienkich i miękkich materiałów budowlanych
○ Cięcie płyt ze stali nierdzewnej (za pomocą tarczy nr 97)
SPECYFIKACJE TECHNICZNE
| Model | CJ18DSL |
| Napięcie | 18 V |
| Maks. głębokość cięcia | Drewno 135 mmMiękka stal 10 mm |
| Prędkość na biegu jałowym | 0 — 2400 min ^-1 |
| Praca | 26 mm |
| Min. promień cięcia | 25 mm |
| Masa * | 2,5 — 2,8 kg |
* Zgodnie z procedurą EPTA 01/2014.
W zależności od podłączonego akumulatora. Największy ciężar jest mierzony za pomocą BSL36B18.
WSKAZÓWKA
W związku z prowadzonym przez firmę HiKOKI programem badań i rozwoju, niniejsze specyfikacje techniczne mogą ulec zmianie bez wcześniejjszego zawiadomienia.
ŁADOWANIE
Przed przystąpieniem do użytkowania elektronarzędzia należy naładować akumulator; w tym celu należy postępować w sposób opisany poniżej.
1. Podłączyć do źródła zasilania. (Rys. 2)
Ładowanie akumulatora ze źródła zasilania prądem zmiennym (AC)
○ Podłączyć przewód zasilający ładowarki do gniazda sieciowego.
Po podłączeniu wtyczki ładowarki do gniazda sieciowego lampka kontrolna będzie migała na czerwono (co 1 sekundę).
UWAGA
Nie należy używać uszkodzonego przewodu zasilającego. Uszkodzony przewód należy niezwłocznie przekazać do naprawy.
Ładowanie akumulatora z samochodowego źródła zasilania prądem stałym (DC) o napięciu 12 V (UC18YML2)
O Ładowarkę należy zamocować w samochodzie.
Do zamocowania ładowarki i zabezpieczenia jej przed niezamierzonym przemieszczaniem należy użyć paska dostarczonego z ładowarką. (Patrz Rys. 18.)
UWAGA

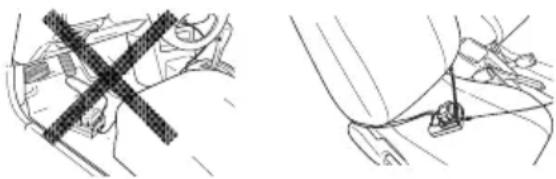

Ładowarki ani akumulatora nie wolno umieszczać pod fotelem kierowcy. Ładowarkę należy zabezpieczyć przed niezamierzonym przemieszczaniem, gdyż w przeciwnym razie może być to przyczyną wypadku.
○ Umieścić wtyczkę do gniazda zapalniczki w gnieździe zapalniczki.
Jeżeli wtyczka jest luźna i wypada z gniazda zapalniczki, gniazdo należy naprawić. Ponieważ gniazdo może być wadliwe, zalecamy zgłoszenie się do miejscowego dealera samochodowego. Użytkowanie takiego gniazda może być przyczyną przegrzania, a tym samym wypadku.
2. Umieścić akumulator w ładowarce. (Rys. 2)
Ostrożnie i dokładnie umieścić akumulator w ładowarce.
3. Ładowanie
Po umieszczeniu akumulatora w ładowarce rozpocznie się ładowanie, a lampka kontrolna będzie palić się ciągłym, czerwonym światłem.
Po zakończeniu ładowania akumulatora lampka kontrolna będzie migać na czerwono. (co 1 sekundę) (Patrz Tabela 1.)
● Wskazania lampki kontrolnej
Wskazania lampki kontrolnej są zilustrowane w Tabeli 1, w zależności od stanu ładowarki lub akumulatora.
Tabela 1
| Wskazania lampki kontrolnej |
| Lampka kontrolna pali się lub miga. | Przed ładowaniem | Miga (na czerwono) | Pali się przez 0,5 sekundy. Nie pali się przez 0,5 sekundy. (Gaśnie na 0,5 sekundy.) | |
| W trakcie ładowania | Pali się (na czerwono) | Pali się nieprzerwanie. |
| Ładowanie zakończone | Miga (na czerwono) | Pali się przez 0,5 sekundy. Nie pali się przez 0,5 sekundy. (Gaśnie na 0,5 sekundy.) |
| Ładowanie jest niemożliwe | Miga szybko (na czerwono) | Pali się przez 0,1 sekundy. Nie pali się przez 0,1 sekundy. (Gaśnie na 0,1 sekundy.) | Wadliwe działanie akumulatora lub ładowarki. |
| Oczekiwanie z powodu przegrzania | Pali się (na zielono) (UC18YML2) | Pali się nieprzerwanie. | Przegrzanie akumulatora. Ładowanie niemożliwe. (Ładowanie rozpoczęsi się po ostygnięciu akumulatora) |
| Miga (na czerwono) (UC18YFSL) | Pali się przez 1 sekundę. Nie pali się przez 0,5 sekundy. (Gaśnie na 0,5 sekundy.) |
| Ładowanie za pośrednictwem samochodowego źródła zasilania jest niemożliwe (UC18YML2) | Miga (na zielono) | Pali się przez 0,5 sekundy. Nie pali się przez 0,5 sekundy. (Gaśnie na 0,5 sekundy.) | Wadliwe działanie akumulatora lub ładowarki. |
WSKAZÓWKA: W przypadku oczekiwania na ostygnięcie akumulatora, ładowarki UC18YML2 / UC18YFSL schładzają przegrzany akumulator za pomocą wentylatora.
(Niemniej jednak wentylator chłodzący nie działa w czasie ładowania akumulatora z samochodowego źródła zasilania prądem stałym (DC) o napięciu 12 V.)
- Informacje na temat zakresu temperatury i czasu ładowania akumulatora.
Informacje na temat zakresu temperatury i czasu ładowania zostały zamieszczone w Tabeli 2.
Tabela 2
| Ładowarka | UC18YFSL | UC18YML2 (AC/DC)*1 |
| Akumulator |
| Napięcie ładowania | V | 14,4 V – 18 V |
| Masa kg 0,5 | 0,7 | |
| Zakres temperatury, w którym akumulator może być ładowany | 0°C – 50°C |
| Czas ładowania w zależności od pojemności akumulatora, w przybliżeniu (przy 20°C) | | |
| 1,3 Ah | min | 20 | 20 / 50 |
| 1,5 Ah | min | 22 | 22 / 60 |
| 2,0 Ah | min | 30 | 30 / 80 |
| 2,5 Ah | min | 35 | 35 / 100 |
| 3,0 Ah | min | 45 | 45 / 120 |
| 4,0 Ah | min | 60 | 60 / 160 |
| 5,0 Ah | min | 75 | 75 / 200 |
| Liczba ogniw akumulatora | 4 – 10 |
*1 Źródło zasilania prądem zmiennym (AC) / (samochodowe) źródło zasilania prądem stałym (DC) o napięciu 12 V.
WSKAZÓWKA
Czas ładowania może się zmieniać w zależności od temperatury otoczenia i napięcia źródła zasilania.
Zwłaszcza korzystanie z samochodowego źródła zasilania prądem stałym (DC) o napięciu 12 V może wymagać dłuższego czasu ładowania przy wyższych wartościach temperatury.
UWAGA
Długotrwałe nieprzerwane użytkowanie ładowarki może spowodować jej nagrzanie, a tym samym stwarzać prawdopodobieństwo wystąpienia awarii. Po zakończeniu ładowania należy odczekać 15 minut przed rozpoczęciem kolejnego ładowania.
4. Przewód zasilający ładowarki odłączyć od gniazda sieciowego lub gniazda zapalniczki.
5. Wyjąć akumulator, mocno trzymając ładowarkę.
WSKAZÓWKA
Należy pamiętać, aby po zakończeniu użytkowania ładowarki wyjąć z niej akumulator.
UWAGA
O Jeżeli podczas ładowania akumulatora jest on nagrzany w wyniku długotrwałego wystawienia na bezpośrednie działanie promieni słonecznych lub był właśnie użytkowany, lampka kontrolna ładowarki zapala się na zielono lub zapala się na 1 sekundę i gaśnie na 0,5 sekundy (wyłączona przez 0,5 sekundy). W takim wypadku akumulator należy najpierw pozostawić do ostygnięcia, a następnie rozpoczać ładownie.
Kiedy lampka kontrolna miga szybko na czerwono (co 0,2 sekundy), złącze ładowarki należy sprawdzić pod kątem obecności ciał obcych; w razie potrzeby – usunąć je. Jeżeli obecność ciał obcych nie zostanie stwierdzona, istnieje prawdopodobieństwo, że doszło do usterki akumulatora lub ładowarki. Urządzenie(-a) należy wtedy oddać do autoryzowanego centrum serwisowego.
○ Ponieważ wbudowany mikrokomputer ładowarki potrzebuje około 3 sekund do potwierdzenia, że ładowany akumulator został wyjęty, należy odczekać minimum 3 sekundy przed jego ponownym włożeniem i kontynuowaniem ładowania. Jeżeli akumulator zostanie włożony ponownie w przeciągu 3 sekund, może on zostać niepoprawnie naładowany.
○ Skontrolować napięcie samochodowego źródła zasilania, jeśli lampka kontrolna nieprzerwanie miga szybko na zielono (co 0,2 sekundy). (UC18YML2)
Jeżeli wartość napięcia jest równa 12 V lub niższa, oznacza to, że poziom naładowania akumulatora samochodowego jest za niski, aby ładowanie było możliwe.
- Jeżeli lampka kontrolna nie miga na czerwono (co sekundę) – nawet jeśli przewód zasilający ładowarki lub wtyczka do gniazda zapalniczki są podłączone do źródła zasilania – oznacza to, że obwód bezpieczeństwa ładowarki mógł zostać uruchomiony.
Odłączyć przewód zasilający lub wtyczkę od źródła zasilania, a następnie podłączyć ponownie po upływie około 30 sekund. Jeżeli w wyniku tego lampka kontrolna nadal nie będzie migała na czerwono (co sekundę), ładowarkę należy przekazać do centrum serwisowego autoryzowanego przez firmę HiKOKI.
MONTAŻ I PRACA
| Działanie Rysunek Strona |
| Wyjmowanie i wkładanie akumulatora | 1 | 181 |
| Ładowanie | 2 | 181 |
| Wymiana tarczy | 3 | 181 |
| Obsługa wyłącznika | 4 | 181 |
| Wskaźnik poziomu naładowania akumulatora | 5 | 181 |
| Regulacja pracy orbitalnej | 6 | 181 |
| Osłona przed odpryskami | 7 | 182 |
| Montaż i demontaż pokrywy układu | 8 | 182 |
| Obudowa klucz imbusowego | 9 | 182 |
| Montaż prowadnicy (sprzedawana oddzielnie) oraz cięcie prostoliniowe | 10 | 182 |
| Montowanie prowadnicy (sprzedawana oddzielnie) oraz wycinanie koła lub okrągłego łuku | 11 | 182 |
| Cięcie materiałów metalowych | 12 | 182 |
| Cięcie pod kątem | 13 | 183 |
| Cięcie w ścianie | 14 | 183 |
| Dotyczy cięcia płyt ze stali nierdzewnej | 15 | 183 |
| Łączenie z urządzeniem czyszczącym | 16 | 183 |
| Podstawa pomocnicza | 17 | 183 |
| Wybór akcesoriów | — | 184 |
WYBÓR TARCZ
Aby zapewnić maksymalną wydajność i wyniki pracy, ważne jest, aby wybrać odpowiednią tarczę najlepiej dobraną do rodzaju i grubości materiału, który ma być cięty. Numer tarczy jest wyryty w pobliżu części mocującej każdej tarczy. Należy wybrać odpowiednie ostrza korzystając z Tabeli 3.
KONSERWACJA I KONTROLA
UWAGA
Przed przystąpieniem do jakichkolwiek prac kontrolnych lub konserwacyjnych należy wyjąć akumulator.
1. Kontrola tarczy
Dalsze korzystanie z tępego lub uszkodzonego ostrza może powodować mniejszą wydajność cięcia i może spowodować przeciążenie silnika. Wymień tarczę na nową zaraz po zauważeniu nadmiernego zużycia.
2. Kontrola śrub mocujących
Sruby mocujące należy regularnie kontrolować pod kątem ich poprawnego dokręcenia. Jeżeli tvóralokwiek ze śrub jest poluzowana, należy ją natychmiast dokręcić. Niezastosowanie się do tego zalecenia może stwarzać zagrożenie.
3. Konserwacja silnika
Uzwojenie silnika jest najistotniejszym elementem elektronarzędzia. Należy zachować szczególną ostrożność, aby uzwojenie nie zostało uszkodzone i/lub nie weszło w kontakt z olejem lub wodą.
Polski
4. Czyszczenie obudowy
W przypadku zabrudzenia elektronarzędzia, należy je przetrzeć miękką, suchą ściereczką lub ściereczką zwilżoną wodą z mydłem. Nie wolno używać rozpuszczalników na bazie chloru, benzyny ani rozcieńczalnika do farb, gdyż topią one tworzywa sztuczne.
5. Przechowywanie
Elektronarzędzie należy przechowywać w miejscu, w którym panuje temperatura poniżej 40°C, i które pozostaje poza zasięgiem dzieci.
WSKAZÓWKA
Przechowywanie akumulatorów litowo-jonowych.
Upewnić się, że przed przechowywaniem akumulatory litowo-jonowe zostały całkowicie naładowane.
Długotrwałe przechowywanie akumulatorów (3 miesiące lub dłużej) o niskim poziomie naładowania może spowodować pogorszenie ich wydajności, istotnie skracając czas ich użytkowania lub sprawiając, że nie będą one w stanie utrzymać ładunku.
Znacznie skrócony czas użytkowania akumulatorów można jednak poprawić poprzez ich wielokrotne ładowanie i używanie – od dwóch do pięciu razy.
Jeżeli czas użytkowania akumulatorów – pomimo wielokrotnego ładowania i używania – jest bardzo krótki, należy je uznać za trwale wyczerpane i zakupić nowe.
UWAGA
Podczas użytkowania i konserwacji narzędzi elektrycznych muszą być przestrzegane przepisy i standardy bezpieczeństwa.
Należy zawsze używać jednego z naszych zalecanych, oryginalnych akumulatorów. Nie możemy zagwarantować bezpieczeństwa i wydajności działania naszych bezprzewodowych elektronarzędzi, jeżeli używane są akumulatory inne, niż zalecane przez nas lub gdy akumulator zostanie rozmontowany i zmodyfikowany (np. demontaż i wymiana ogniw lub innych części wewnętrznych).
GWARANCJA
Gwarancja na elektronarzędzia firmy HiKOKI jest udzielana z uwzględnieniem praw statutowych/przepisów krajowych. Gwarancja nie obejmuje wad i uszkodzeń powstałych w wyniku niewłaściwego lub niezgodnego z przeznaczeniem użytkowania, bądź wynikających z normalnego zużycia. W wypadku reklamacji należy dostarczyć kompletne elektronarzędzie do centrum serwisowego autoryzowanego przez firmę HiKOKI wraz z KARTĄ GWARANCYJNA znajdującą się na końcu instrukcji obsługi.
Zmierzone wartości zostały określone zgodnie z EN62841 i zadeklarowane zgodnie z ISO 4871.
Zmierzony poziom dźwięku A: 95 dB (A).
Zmierzony poziom ciśnienia akustycznego A: 84 dB (A).
Niepewność K: 5 dB (A).
Należy nosić słuchawki ochronne.
Wartość całkowita wibracji (trójosiowa suma wektorowa) określona zgodnie z EN62841.
Ciecie desek:
Wartość emisji wibracji a_h, B = 8,0 m/s^2
Niepewność K = 4,6 m/s²
Ciecie blachy:
Wartość emisji wibracji a_h , M = 5,2 m/s²
Niepewność K = 1,5 m/s²
Zadeklarowana wartość całkowita wibracji została zmierzona zgodnie ze standardową metodą testową i może być wykorzystana do porównywania elektronarzędzi.
Może być także wykorzystywana do wstępnej oceny ekspozycji.
OSTRZEŻENIE
○ W zależności od sposobu wykorzystywania elektronarzędzia emisja wibracji podczas rzeczywistej pracy elektronarzędzia może różnić się od zadeklarowanej wartości całkowitej.
○ Należy określić środki bezpieczeństwa dla ochrony operatora zgodnie z szacowaną wartością ekspozycji w zależności od rzeczywistych warunków użytkowania (uwzględniając wszystkie etapy cyklu roboczego, takie jak przerwy w pracy elektronarzędzia oraz praca na biegu jałowym w stanie gotowości).
WSKAZÓWKA
W związku z prowadzonym przez firmę HiKOKI programem badań i rozwoju, niniejsze specyfikacje techniczne mogą ulec zmianie bez wcześniejszego zawiadomienia.
Tabela 3 Lista odpowiednich tarcz
| Materiał do cięcia | TarczaJakość materiału | Nr 1(Bardzo długi) | Nr 11 Nr | 12 Nr 15 | Nr 16 Nr | 21 Nr 22 Nr | 41 Nr 97 | | | |
| Grubość materiału (mm) |
| Drewno | Drewno ogólnie | Poniżej 135 | 10 - 55 | Poniżej 20 | | | 10 - 55 5 | - 40 10 - 65 | |
| Sklejka 5 - 30 | | | Poniżej 10 | | | 5 - 30 3 | - 20 | | |
| Żelazna płyta | Płyta ze stali miękkiej | | | | 3 - 6 Poniżej 3 2 - 5 | | | | |
| Płyta ze stali nierdzewnej | | | | | | | | | 1,5 - 2,5 |
| Metale nieżelazne | Miedź aluminium, mosiądz | | | | 3 - 12 Poniżej 3 Poniżej 5 | | | | |
| Rama aluminiowa | | | | Wysokość do 25 | | | | | Wysokość do 25 |
| Tworzywa sztuczne | Żywica fenolowa, melamina, żywica itp. | | | | 5 - 20 Poniżej 6 5 - 15 Poniżej 6 5 - 15 | | |
| Chlorek winylu, żywica akrylowa itp. | | 5 - 30 | Poniżej 10 | 5 - 20 Poniżej 5 5 - 30 3 - 20 5 - 15 | | |
| Spieniony polietylen, spieniony styren | | 10 - 55 3 | - 25 5 - 25 3 - 25 10 | - 55 3 - 40 5 - 25 | | |
| Miazga | Tektura, papier falisty | | 10 - 55 3 | - 25 10 - 55 3 - 40 | | | | | | |
| Płyta pilśniowa twarda | | | | 3 - 25 Poniżej 6 3 - 25 | | |
| Płyta pilśniowa | | | | | Poniżej 6 | | | | |
WSKAZÓWKA
Minimalny kąt cięcia dla tarcz nr 1 (bardzo długa), nr 21, nr 22 i nr 41 wynosi 100 mm.
A SZERSZÁMGÉPPEL KAPCSOLATOS ÁLTALÁNOS BIZTONSÁGI FIGYELMEZTETÉSEK
FIGYELEM
BEZPEČNOSTNÉ OPATRENIA
ul. Gierdziejewskiego 1
02-495 Warszawa, Poland
Tel: +48 22 863 33 78
Fax: +48 22 863 33 82
URL: http://www.hikoki-narzedzia.pl
