MANUAL DE USUARIO CJ 18DSL HiKOKI

3) Seguridad personal

a) Esté atento, preste atención a lo que hace y utilice el sentido común cuando utilice una herramienta eléctrica. No utilice una herramienta eléctrica cuando esté cansado o esté bajo la infl uencia de drogas, alcohol o medicación. Una distracción momentánea mientras utiliza herramientas eléctricas puede dar lugar a lesiones personales graves. b) Utilice un equipo de protección personal. Utilice siempre una protección ocular. El equipo de protección como máscara para el polvo, zapatos de seguridad antideslizantes, casco rígido o protección auditiva utilizado en las situaciones adecuadas reducirá las lesiones personales. c) Evite un inicio involuntario. Asegúrese de que el interruptor esté en “off ” antes de conectar la herramienta a una fuente de alimentación o batería, cogerla o transportarla. El transporte de herramientas eléctricas con el dedo en el interruptor o el encendido de herramientas eléctricas con el interruptor encendido puede provocar accidentes. d) Retire las llaves de ajuste antes de encender la herramienta eléctrica. Si se deja una llave en una pieza giratoria de la herramienta eléctrica podrían producirse lesiones personales. e) No se extralimite. Mantenga un equilibrio adecuado en todo momento. Esto permite un mayor control de la herramienta eléctrica en situaciones inesperadas. f) Vístase adecuadamente. No lleve prendas sueltas o joyas. Mantenga el cabello y la ropa alejados de las partes móviles. La ropa suelta, las joyas y el pelo largo pueden quedar atrapados en las piezas móviles. g) Si se proporcionan dispositivos para la conexión de extracción de polvo e instalaciones de recogida, asegúrese de que estén conectados y se utilicen adecuadamente. La utilización de un sistema de recogida de polvo puede reducir los riesgos relacionados con el polvo. h) No deje que la familiaridad adquirida con el uso frecuente de herramientas le permitan caer en la complacencia e ignorar los principios de seguridad de la herramienta. Una acción descuidada puede causar lesiones graves en una fracción de segundo.

4) Utilización y mantenimiento de las herramientas

eléctricas a) No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica correcta para su aplicación. La herramienta eléctrica correcta trabajará mejor y de forma más segura si se utiliza a la velocidad para la que fue diseñada. b) No utilice la herramienta eléctrica si el interruptor no la enciende y apaga. Las herramientas eléctricas que no pueden controlarse con el interruptor son peligrosas y deben repararse. c) Desconecte el enchufe de la fuente eléctrica y/o retire la batería, si es extraíble, de la herramienta eléctrica antes de hacer ajustes, cambiar accesorios o almacenar herramientas eléctricas. Estas medidas de seguridad preventivas reducen el riesgo de que la herramienta eléctrica se ponga en marcha accidentalmente.

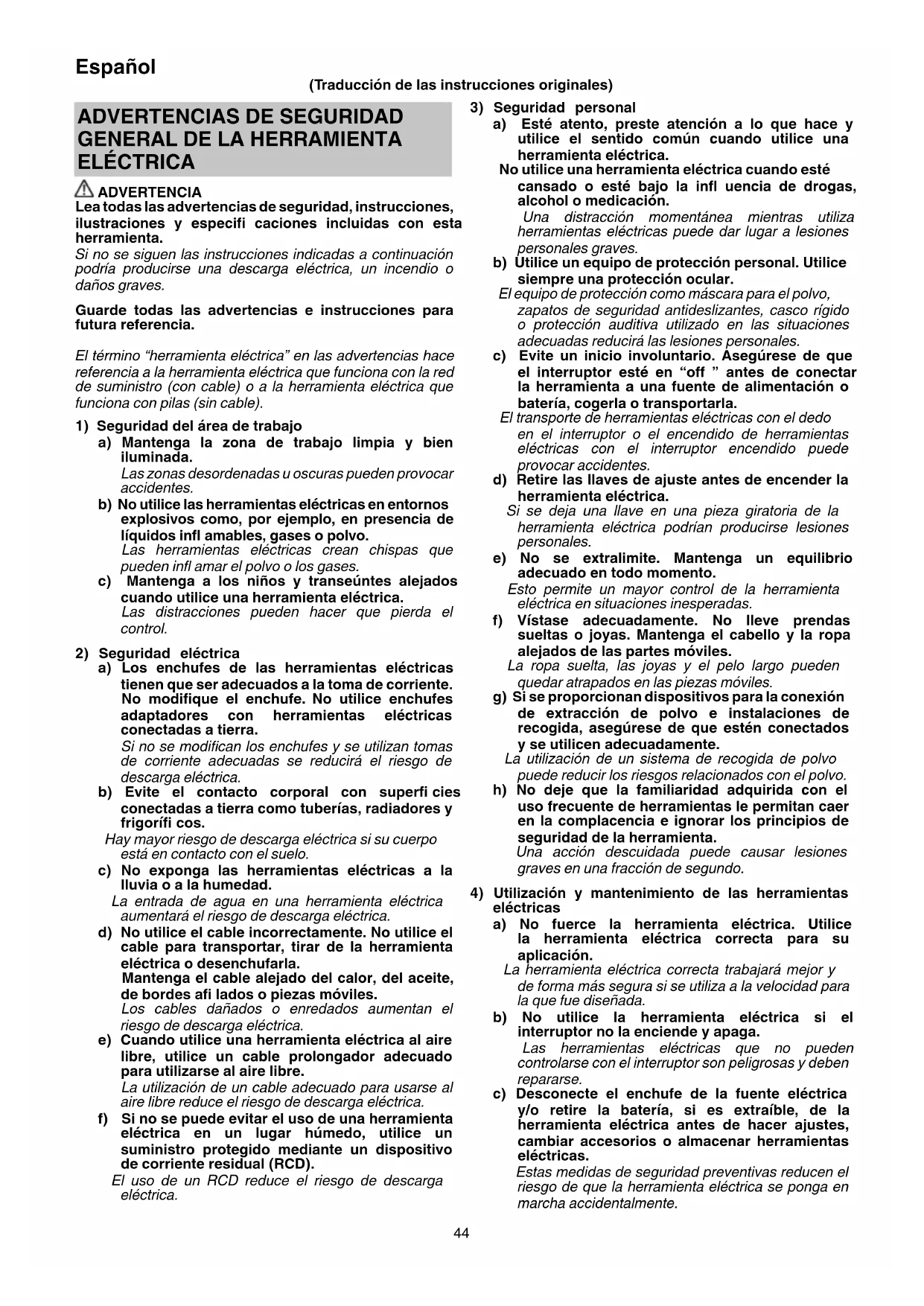

ADVERTENCIAS DE SEGURIDAD

GENERAL DE LA HERRAMIENTA

ELÉCTRICA ADVERTENCIA Lea todas las advertencias de seguridad, instrucciones, ilustraciones y especifi caciones incluidas con esta herramienta. Si no se siguen las instrucciones indicadas a continuación podría producirse una descarga eléctrica, un incendio o daños graves. Guarde todas las advertencias e instrucciones para futura referencia. El término “herramienta eléctrica” en las advertencias hace referencia a la herramienta eléctrica que funciona con la red de suministro (con cable) o a la herramienta eléctrica que funciona con pilas (sin cable).

1) Seguridad del área de trabajo

a) Mantenga la zona de trabajo limpia y bien iluminada. Las zonas desordenadas u oscuras pueden provocar accidentes. b) No utilice las herramientas eléctricas en entornos explosivos como, por ejemplo, en presencia de líquidos infl amables, gases o polvo. Las herramientas eléctricas crean chispas que pueden infl amar el polvo o los gases. c) Mantenga a los niños y transeúntes alejados cuando utilice una herramienta eléctrica. Las distracciones pueden hacer que pierda el control.

2) Seguridad eléctrica

a) Los enchufes de las herramientas eléctricas tienen que ser adecuados a la toma de corriente. No modifi que el enchufe. No utilice enchufes adaptadores con herramientas eléctricas conectadas a tierra. Si no se modifi can los enchufes y se utilizan tomas de corriente adecuadas se reducirá el riesgo de descarga eléctrica. b) Evite el contacto corporal con superfi cies conectadas a tierra como tuberías, radiadores y frigorífi cos. Hay mayor riesgo de descarga eléctrica si su cuerpo está en contacto con el suelo. c) No exponga las herramientas eléctricas a la lluvia o a la humedad. La entrada de agua en una herramienta eléctrica aumentará el riesgo de descarga eléctrica. d) No utilice el cable incorrectamente. No utilice el cable para transportar, tirar de la herramienta eléctrica o desenchufarla. Mantenga el cable alejado del calor, del aceite, de bordes afi lados o piezas móviles. Los cables dañados o enredados aumentan el riesgo de descarga eléctrica. e) Cuando utilice una herramienta eléctrica al aire libre, utilice un cable prolongador adecuado para utilizarse al aire libre. La utilización de un cable adecuado para usarse al aire libre reduce el riesgo de descarga eléctrica. f) Si no se puede evitar el uso de una herramienta eléctrica en un lugar húmedo, utilice un suministro protegido mediante un dispositivo de corriente residual (RCD). El uso de un RCD reduce el riesgo de descarga eléctrica. (Traducción de las instrucciones originales) 0000BookCJ18DSL.indb440000BookCJ18DSL.indb44 2019/07/2518:54:462019/07/2518:54:4645 Español d) Guarde las herramientas eléctricas que no se utilicen fuera del alcance de los niños, y no permita que utilicen las herramientas eléctricas personas no familiarizadas con las mismas o con estas instrucciones. Las herramientas eléctricas son peligrosas si son utilizadas por usuarios sin formación. e) Realice el mantenimiento de las herramientas eléctricas y accesorios. Compruebe si las piezas móviles están mal alineadas o unidas, si hay alguna pieza rota u otra condición que pudiera afectar al funcionamiento de las herramientas eléctricas. Si la herramienta eléctrica está dañada, llévela a reparar antes de utilizarla. Se producen muchos accidentes por no realizar un mantenimiento correcto de las herramientas eléctricas. f) Mantenga las herramientas de corte afi ladas y limpias. Las herramientas de corte correctamente mantenidas con los bordes de corte afi lados son más fáciles de controlar, y existe menor riesgo de que se atasquen. g) Utilice la herramienta eléctrica, los accesorios y las brocas de la herramienta, etc. de acuerdo con estas instrucciones, teniendo en cuenta las condiciones de trabajo y el trabajo que se va a realizar. La utilización de la herramienta eléctrica para operaciones diferentes a las previstas podría dar lugar a una situación peligrosa. h) Mantenga los mangos y las superfi cies de agarre secas, limpias y libres de aceite y grasa. Los mangos y las superfi cies de agarre resbaladizos no permiten el manejo y el control seguros de la herramienta en situaciones inesperadas.

5) Utilización y mantenimiento de las herramientas a

batería a) Recargue solo con el cargador especifi cado por el fabricante. Un cargador adecuado para un tipo de batería podría crear peligro de incendio si se utiliza con otra batería. b) Utilice herramientas eléctricas solo con baterías designadas específi camente. La utilización de otras baterías podría crear peligro de daños e incendio. c) Cuando no se utilice la batería, manténgala alejada de otros objetos metálicos como clips de papel, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que puedan crear una conexión entre un terminal y otro. Si se cortocircuitan los terminales de la batería, podrían producirse quemaduras o un incendio. d) En condiciones de uso excesivo, la batería podría expulsar líquido; evite todo contacto. Si se produce un contacto accidentalmente, lávese con agua. Si entra líquido en los ojos, solicite atención médica. El líquido de la batería podría causar irritación o quemaduras. e) No utilice un paquete de baterías o una herramienta que esté dañada o modifi cada. Las baterías dañadas o modifi cadas pueden presentar un comportamiento impredecible que provoque un incendio, una explosión o un riesgo de lesiones. f) No exponga el paquete de baterías o la herramienta al fuego o a una temperatura excesiva. La exposición al fuego o a una temperatura por encima de 130 °C puede causar una explosión. g) Siga todas las instrucciones de carga y no cargue el paquete de baterías o la herramienta fuera del intervalo de temperatura especifi cado en las instrucciones. La carga incorrecta o a temperaturas fuera del intervalo especifi cado puede dañar la batería y aumentar el riesgo de incendio.

a) Solicite a un experto cualifi cado que revise la herramienta eléctrica y que utilice solo piezas de repuesto idénticas. Esto garantizará el mantenimiento de la seguridad de la herramienta eléctrica. b) Nunca repare los paquetes de baterías dañados. El mantenimiento de los paquetes de baterías debe ser llevado a cabo solamente por el fabricante o por proveedores de servicio autorizados. PRECAUCIÓN Mantenga a los niños y a las personas enfermas alejadas. Cuando no se utilicen, las herramientas deben almacenarse fuera del alcance de los niños y de las personas enfermas.

ADVERTENCIAS DE SEGURIDAD DE

LA SIERRA DE CALAR A BATERÍA

1. Sostenga la herramienta eléctrica por las

superfi cies de agarre aisladas cuando realice una operación en la que el accesorio de corte pueda entrar en contacto con el cableado oculto. Si el accesorio de corte entra en contacto con un cable con corriente, las partes metálicas expuestas de la herramienta eléctrica pueden transmitir esa corriente y producir una descarga eléctrica al operador.

2. Use abrazaderas o cualquier otro modo de fi jación

y sostenga la pieza de trabajo sobre una plataforma estable. Sujetar la pieza de trabajo con la mano o contra su cuerpo causará su inestabilidad y podría provocar la pérdida de control.

ADVERTENCIAS DE SEGURIDAD

1. Cargue siempre la batería a una temperatura que oscile

entre 0 °C y 40 °C. Las temperaturas inferiores a 0 °C causarán una sobrecarga, lo cual es peligroso. La batería no puede cargarse a temperaturas superiores a 40 °C. La gama de temperatura más apropiada para la carga es de 20 °C a 25 °C.

2. No utilice el cargador de forma continuada.

Una vez completada la carga, cese el uso del cargador durante 15 minutos antes de volver a cargar la batería.

3. No deje que entren sustancias extrañas por el orifi cio de

conexión de la batería recargable.

4. No desmonte nunca la batería recargable ni el cargador.

5. No cortocircuite nunca la batería recargable.

Cortocircuitar la batería provocará tensión eléctrica muy elevada y sobrecalentamiento. Derivará en quemaduras o en daños a la batería.

6. No arroje la batería al fuego. Si se quema la batería

7. No inserte objetos en las ranuras de ventilación del

cargador. La inserción de objetos metálicos o infl amables en dichas ranuras puede provocar descargas eléctricas o dañar el cargador.

8. Lleve la batería al establecimiento de compra original

en caso de que la duración de la batería recargable sea reducida al usarse. No tire la batería descargada. 0000BookCJ18DSL.indb450000BookCJ18DSL.indb45 2019/07/2518:54:462019/07/2518:54:4646 Español

9. Si la máquina es utilizada de manera continua a baja

velocidad, se aplica una carga extra al motor, lo cual podría resultar en un agarrotamiento del motor. Utilice siempre esta herramienta eléctrica de tal modo que la cuchilla no quede atrapada por el material durante la operación. Ajuste siempre la velocidad de la cuchilla para permitir un corte suave.

10. Fije la pieza de trabajo. Una pieza de trabajo fi jada con

dispositivos de sujeción o un banco de trabajo queda fi jada de forma más segura que si se agarra con la mano.

11. Preparación y comprobación del entorno de trabajo.

Asegúrese de que la zona de trabajo cumpla con todas las condiciones expuestas en las precauciones.

12. Asegúrese de que la batería esté fi rmemente instalada.

Si está fl oja, puede caerse y provocar accidentes.

13. Polvo producido durante el uso

El polvo producido durante el funcionamiento normal puede afectar la salud del operario. Se recomienda lo siguiente. a) Utilizar una máscara anti-polvo b) Utilizar equipo de recogida de polvo externo Cuando utilice el equipo de recogida de polvo externo, conecte el adaptador al manguito del equipo de recogida de polvo externo.

14. Cambio de las cuchillas

○ Cuando cambie las cuchillas, asegúrese de desconectar (OFF) la batería del cuerpo. ○ No abra la palanca mientras se está moviendo el émbolo. (Fig. 3) ○ Confi rme que los salientes de la cuchilla se encuentren fi rmemente insertados en el portacuchillas. (Fig. 3) ○ Compruebe la cuchilla situada entre la ranura del rodillo. (Fig. 3)

15. Asegúrese siempre de empujar el botón de desbloqueo

de la posición de bloqueo cuando no se utilice. 16 No mire directamente a la luz de la lámpara LED. La exposición continua y directa de la luz desde la lámpara LED puede dañar los ojos.

17. Empleando el protector contra astillas cuando corte

madera, se reducirá el astillado de las superfi cies cortadas. Inserte el protector contra astillas en el espacio existente sobre la base, y empújelo completamente.

18. Use la cubierta para virutas

○ La cubierta de virutas impide el desprendimiento de las virutas y mejora la efi ciencia del colector de polvo. ○ Existe la posibilidad de que la cubierta de virutas se encuentre escarchada cuando se corte el metal.

19. Utilice sub base (vendida por separado)

○ Si utiliza la sub base hecha de acero se reducirá la abrasión de base de aluminio, especialmente al cortar metales. Coloque la sub base en la superfi cie inferior de la base instalando los 4 tornillos. ○ Al usar la sub base hecha de plástico se reducirán los arañazos de la superfi cie de corte. Coloque la sub base en la superfi cie inferior de la base instalando los 4 tornillos.

20. Mientras esté serrando, asegúrese tener la superfi cie

de la placa base enganchada a la pieza de trabajo para evitar que la cuchilla se salga o que el pistón se estropee o se desgaste demasiado. 21 A poca velocidad, no cortar madera de más de 10 mm de espesor ni acero de más de 1 mm.

22. Para asegurar un corte preciso al utilizar la guía, ajuste

siempre la posición orbital en “0”.

23. Al cortar un arco circular pequeño, reduzca la velocidad

de avance de la máquina. Si la máquina avanza demasiado rápido, podría provocar la rotura de la cuchilla.

24. El corte circular debe ser llevado a cabo con la cuchilla

aproximadamente vertical respecto de la superfi cie inferior de la base.

25. Al cortar elementos metálicos, utilice un fl uido de corte

apropiado (aceite para husillo, agua jabonosa, etc.) para prolongar la vida útil de la cuchilla.

26. El corte angular no puede realizarse cuando se utiliza el

27. Conexion con el limpiador (en venta separadamente)

Conectando con el limpiador a través del colector de polvo y el adaptador (en venta separadamente), se podrá recolectar casi la totalidad del polvo.

Para ampliar su duración, la batería de litio está equipada con la función de protección para detener la salida. En los casos 1 a 3 descritos a continuación, cuando utiliza este producto, incluso si acciona el interruptor, el motor puede detenerse. No es un problema, sino el resultado de la función de protección.

1. Cuando la batería restante se agota, el motor se detiene.

En este caso, cárguela inmediatamente.

2. Si la herramienta se sobrecarga, el motor puede

detenerse. En este caso, suelte el interruptor de la herramienta y elimine las causas de la sobrecarga. A continuación, puede volver a utilizarla.

3. Si la batería se calienta excesivamente al realizar un

trabajo de sobrecarga, la alimentación de la batería podría detenerse. En este caso, deje de utilizar la batería y deje que se enfríe. A continuación, puede volver a utilizarla. Asimismo, preste atención a las siguientes advertencias y precauciones. ADVERTENCIA Para evitar fugas de la batería, generación de calor, emisión de humo, explosiones e igniciones, preste atención a las siguientes precauciones.

1. Asegúrese de que no entran virutas o polvo en la batería.

○ Durante el trabajo, asegúrese de que no caen virutas o polvo en la batería. ○ Asegúrese de que las virutas o el polvo que caen sobre la herramienta eléctrica durante el trabajo no entran en la batería. ○ No almacene una batería sin utilizar en un lugar expuesto a virutas y polvo. ○ Antes de almacenar una batería, retire las virutas y el polvo que se hayan adherido y no la almacene junto a piezas metálicas (tornillos, clavos, etc.).

2. No perfore la batería con un objeto afi lado como un

clavo, no la golpee con un martillo, la pise, la tire ni la exponga a fuertes impactos físicos.

3. No utilice una batería que parezca estar dañada o

4. No utilice la batería con las polaridades cambiadas.

5. No conecte la batería directamente a salidas eléctricas

ni a tomas de mechero de automóviles.

6. No utilice la batería para un fi n diferente a los

7. Si la carga de la batería no fi naliza ni siquiera cuando ha

transcurrido el tiempo de carga especifi cado, detenga inmediatamente el proceso de carga.

8. No coloque o exponga la batería a temperaturas

elevadas o alta presión, como en un microondas, una secadora o en un recipiente de alta presión.

9. Aléjela del fuego inmediatamente cuando se detecte

una fuga o un olor raro.

10. No la utilice en un lugar donde se generen grandes

cantidades de electricidad estática. 0000BookCJ18DSL.indb460000BookCJ18DSL.indb46 2019/07/2518:54:462019/07/2518:54:4647 Español

11. Si se producen fugas de batería, mal olor, se genera

calor, la batería está descolorida o deformada, o presenta algún tipo de funcionamiento anómalo durante su uso, recarga o almacenamiento, retírela inmediatamente del equipo o del cargador de la batería y detenga su utilización.

No sumerja la batería ni permita que fl uya hacia el interior fl uido alguno. La entrada de líquido conductivo, como agua, puede causar daños que resultarán en un incendio o una explosión. Guarde la batería en un lugar fresco y seco, lejos de materiales infl amables y combustibles. Se deben evitar atmósferas de gas corrosivo. PRECAUCIÓN

1. Si el líquido de fuga de la batería entra en contacto

con los ojos, no se los frote y lávelos bien con agua limpia como, por ejemplo, agua del grifo, y póngase en contacto con un médico inmediatamente. Si no se trata, el líquido podría causar problemas de visión.

2. Si el líquido de fuga entra en contacto con la piel o la

ropa, lávela bien con agua limpia como, por ejemplo, agua del grifo, inmediatamente. Podría producir irritación cutánea.

3. Si observa óxido, mal olor, recalentamiento,

decoloración, deformación u otras irregularidades al utilizar la batería por primera vez, no la utilice y devuélvala al proveedor o distribuidor. ADVERTENCIA Si una sustancia extraña conductiva accede al terminal de la batería de iones de litio, esta podría sufrir un cortocircuito y provocar un incendio. Cuando guarde la batería de iones de litio, asegúrese de respetar las siguientes reglas. ○ No deje restos conductivos, clavos ni cables, como por ejemplo cables de hierro o de cobre, en el estuche de almacenamiento. ○ Para evitar que se produzcan cortocircuitos, cargue la batería en la herramienta o fi je con fi rmeza la tapa de la batería hasta que deje de verse el ventilador. SÍMBOLOS ADVERTENCIA A continuación se muestran los símbolos usados para la máquina. Asegúrese de comprender su signifi cado antes del uso. CJ18DSL: Sierra de calar a batería Para reducir el riesgo de lesiones, el usuario deberá leer el manual de instrucciones. Solo para países de la Unión Europea No deseche los aparatos eléctricos junto con los residuos domésticos. De conformidad con la Directiva Europea 2012/19/UE sobre residuos de aparatos eléctricos y electrónicos y su aplicación de acuerdo con la legislación nacional, las herramientas eléctricas cuya vida útil haya llegado a su fi n se deberán recoger por separado y trasladar a una planta de reciclaje que cumpla con las exigencias ecológicas. V Voltaje nominal

Velocidad de no carga Madera Metal Encendido Apagado Desconecte la batería Interruptor de bloqueo Interruptor de desbloqueo Capacidad de la batería Interruptor indicador de batería restante La carga restante de la batería está prácticamente agotada. Cargue la batería cuanto antes. La carga restante de la batería se encuentra a la mitad. La carga restante de la batería es sufi ciente. Acción prohibida 0000BookCJ18DSL.indb470000BookCJ18DSL.indb47 2019/07/2518:54:462019/07/2518:54:4648 Español

ACCESSORIOS ESTÁNDAR

Además de la unidad principal (1 unidad), el paquete contiene los accesorios indicados en la página 180. Los accesorios estándar están sujetos a cambio sin previo aviso. APLICACIÓN ○ Corte de diversas maderas y recorte interior ○ Corte placa de acero dulce, placa de aluminio, y placa de cobre ○ Corte de resinas sintéticas, como por ejemplo resina de fenol y cloruro de vinilo ○ Corte de materiales de construcción fi nos y suaves ○ Corte de placa de acero inoxidable (con cuchilla N.º 97) ESPECIFICACIONES Modelo CJ18DSL Voltaje 18 V Profundidad de corte máx. Madera 135 mm Acero dulce 10 mm Velocidad sin carga 0 ― 2400 min

• Según EPTA-Procedimiento 01/2014. Dependiendo de la batería conectada. El peso más pesado se mide con la BSL36B18. NOTA Debido al programa continuo de investigación y desarrollo de HiKOKI estas especifi caciones están sujetas a cambio sin previo aviso. CARGA Antes de utilizar la herramienta eléctrica, cargue la batería de la siguiente manera.

1. Conéctela a la fuente de alimentación (Fig. 2).

Cuando cargue la batería a través de una fuente de alimentación de CA ○ Enchufe el cable de alimentación del cargador a una toma de corriente de CA. Al conectar el enchufe del cargador a una toma de corriente, la lámpara piloto parpadeará en rojo (a intervalos de un segundo). PRECAUCIÓN No utilice el cable de alimentación si está dañado, solicite su reparación inmediatamente. Cuando cargue la batería a través de una fuente de alimentación CC de 12 V de vehículo (UC18YML2) ○ Fije el cargador de batería en el lugar correspondiente del vehículo. Utilice la cinta incluida con el cargador de la batería para fi jar el cargador de la batería en su sitio y evitar que se mueva de forma involuntaria (consulte la Fig. 18). PRECAUCIÓN No coloque el cargador de batería ni la batería bajo el asiento del conductor. Fije el cargador de batería en su sitio para evitar moverlo de forma involuntaria, ya que podría producirse un accidente. Fig. 18 ○ Inserte el enchufe de conexión para toma de mechero en la toma de mechero. Si el enchufe se suelta y cae de la toma de mechero, repare la toma. Como puede que la toma esté defectuosa, recomendamos que se ponga en contacto con un taller mecánico. Seguir usando la toma podría provocar un accidente provocado por un sobrecalentamiento.

2. Inserte la batería en el cargador (Fig. 2).

Inserte la batería con fi rmeza en el cargador.

Cuando inserte una batería en el cargador, la carga comenzará y la lámpara piloto permanecerá encendida en rojo de forma continua. Cuando la batería esté totalmente cargada, la lámpara piloto parpadeará en rojo (a intervalos de un segundo) (consulte la tabla 1). 0000BookCJ18DSL.indb480000BookCJ18DSL.indb48 2019/07/2518:54:472019/07/2518:54:4749 Español ● Indicaciones de la lámpara piloto Las indicaciones de la lámpara piloto mostradas en la tabla 1 se producirán según el estado del cargador o de la batería recargable. Tabla 1 Indicaciones de la lámpara piloto La lámpara piloto se ilumina o parpadea. Antes de la carga Parpadea (en color rojo) Se enciende durante 0,5 segundos. No se enciende durante 0,5 segundos (apagada durante 0,5 segundos). Durante la carga Se enciende (en color rojo) Se enciende de forma continua Carga completa Parpadea (en color rojo) Se enciende durante 0,5 segundos. No se enciende durante 0,5 segundos (apagada durante 0,5 segundos). Carga imposible Destellos (en color rojo) Se enciende durante 0,1 segundos. No se enciende durante 0,1 segundos (apagada durante 0,1 segundos). Fallo de funcionamiento de la batería o del cargador Espera por recalentamiento Se enciende (en color verde) (UC18YML2) Se enciende de forma continua Batería recalentada. No puede cargarse (la carga comenzará cuando la batería se enfríe). Parpadea (en color rojo) (UC18YFSL) Se enciende durante 1 segundo. No se enciende durante 0,5 segundos (apagada durante 0,5 segundos). No es posible cargar con la fuente de alimentación de vehículo (UC18YML2) Parpadea (en color verde) Se enciende durante 0,5 segundos. No se enciende durante 0,5 segundos (apagada durante 0,5 segundos). Fallo de funcionamiento de la batería o del cargador NOTA: Durante el periodo de espera de refrigeración de la batería, el modelo UC18YML2 / UC18YFSL refrigera la batería recalentada mediante el ventilador de refrigeración. (Sin embargo, el ventilador de refrigerador no funciona al cargar la batería con una fuente de alimentación de vehículo CC de 12 V.) ● Acerca de las temperaturas y el tiempo de carga de la batería. Las temperaturas y el tiempo de carga se ajustarán a los valores expuestos en la tabla 2. Tabla 2 Cargador Batería UC18YFSL UC18YML2 (CA/CC)*

Tensión de carga V 14,4 V - 18 V Peso kg 0,5 0,7 Temperatura a la que podrá cargarse la batería 0 oC – 50 oC Tiempo de carga de la capacidad de la batería, aprox. (a 20 oC) 1,3 Ah 1,5 Ah 2,0 Ah 2,5 Ah 3,0 Ah 4,0 Ah 5,0 Ah mín. mín. mín. mín. mín. mín. mín.

20 / 50 22 / 60 30 / 80 35 / 100 45 / 120 60 / 160 75 / 200 Número de células de batería 4 – 10 *1 Fuente de alimentación de CA/Fuente de alimentación CC de 12 V (de vehículo) NOTA El tiempo de carga puede variar según la temperatura ambiente y la tensión de la fuente de alimentación. <UC18YML2> Especialmente al usar una fuente de alimentación de vehículo CC de 12 V, el tiempo de carga podría ser mayor a alta temperatura. 0000BookCJ18DSL.indb490000BookCJ18DSL.indb49 2019/07/2518:54:472019/07/2518:54:4750 Español PRECAUCIÓN Si se utiliza el cargador de batería de forma continua, este se calentará y podría provocar averías. Una vez fi nalizada la carga, deje pasar 15 minutos hasta la siguiente.

4. Desenchufe el cable de alimentación del cargador

de la toma de corriente de CA o de la toma del mechero.

5. Sostenga el cargador con fi rmeza y saque la

batería. NOTA Asegúrese de extraer la batería del cargador después de usarlo y, a continuación, guárdelo. PRECAUCIÓN ○ Si la batería se carga cuando está caliente porque ha permanecido durante un periodo de tiempo prolongado en un lugar expuesto a la luz directa del sol o porque la batería acaba de utilizarse, la lámpara piloto del cargador se ilumina en color verde o se enciende durante un segundo, no se enciende durante 0,5 segundos (apagada durante 0,5 segundos). En ese caso, deje primero que se enfríe la batería y, a continuación, inicie la carga. ○ Cuando la lámpara piloto parpadee en rojo (a intervalos de 0,2 segundos), compruebe si hay objetos extraños en el conector de la batería del cargador y retírelos. Si no hay objetos extraños, es probable que la batería o el cargador funcionen incorrectamente. Llévelo a su Centro de servicio técnico autorizado.

Como el microordenador incorporado tarda unos tres segundos en confi rmar que la batería que se está cargando con el cargador se ha retirado, espere como mínimo tres segundos antes de volver a introducirla para continuar con la carga. Si la batería vuelve a introducirse antes de que transcurran tres segundos, puede que no se cargue correctamente. ○ Compruebe la tensión de la fuente de alimentación del vehículo cuando la lámpara piloto parpadee en verde (cada 0,2 segundos) de forma continua (UC18YML2). Si la tensión es de 12 V o inferior, indica que la batería del vehículo se ha agotado y no puede realizarse la carga. ○ Si la lámpara piloto no parpadea en rojo (cada segundo) ni siquiera cuando el enchufe de conexión del cable del cargador o del cargador de mechero se encuentran conectados a la alimentación, el circuito de protección del cargador podría haberse activado. Desconecte el cable o el enchufe de la alimentación y, a continuación, vuelva a conectarlo transcurridos unos 30 segundos. Si tras esto la lámpara piloto no parpadea en rojo (cada segundo), lleve el cargador al Centro de servicio técnico autorizado de HiKOKI.

MONTAJE Y FUNCIONAMIENTO

Acción Figura Página Extracción e inserción de la batería 1

Cambio de las cuchillas 3

Operación del interruptor 4

Indicador de batería restante

Ajuste del funcionamiento orbital

Montaje y desmontaje de la cubierta de virutas

Alojamiento de la llave de barra hexagonal

Instalación de la guía (vendida por separado) y corte rectilíneo

Montaje de la guía (vendida por separado) y corte de un círculo o de un arco circular

Corte de materiales metálicos

Sobre el corte de placas de acero inoxidable

Conexión con el limpiador

Selección de los accesorios

SELECCIÓN DE CUCHILLAS

A fi n de garantizar la máxima efi cacia operativa y resultados, es muy importante seleccionar la cuchilla apropiada más adecuada para el tipo y el grosor del material a cortar. El número de la cuchilla está grabado alrededor de la parte de montaje de cada cuchilla. Seleccione las cuchillas apropiadas consultando la Tabla 3.

MANTENIMIENTO E INSPECCIÓN

PRECAUCIÓN Extraiga la batería antes de realizar cualquier trabajo de inspección o de mantenimiento.

1. Inspección de la cuchilla

El uso continuado de una cuchilla desafi lada o dañada provocará una efi ciencia de corte reducida y podría producir una sobrecarga en el motor. Reemplace la cuchilla con una nueva tan pronto como note una abrasión excesiva.

2. Inspección de los tornillos de montaje

Inspeccione con regularidad todos los tornillos de montaje y asegúrese de que estén bien apretados. Si hay algún tornillo suelto, apriételo inmediatamente. No hacerlo podría provocar riesgos graves.

3. Mantenimiento del motor

El bobinado de la unidad del motor es el auténtico corazón de la herramienta eléctrica. Tenga el máximo cuidado posible para asegurarse de que el bobinado no se daña ni se moja con aceite o agua. 0000BookCJ18DSL.indb500000BookCJ18DSL.indb50 2019/07/2518:54:472019/07/2518:54:4751 Español

4. Limpieza del exterior

Cuando la herramienta esté sucia, límpiela con un trapo seco y suave o con un paño humedecido en agua jabonosa. No utilice disolventes clóricos, gasolina o disolventes para pinturas ya que estos deforman los materiales plásticos.

Guarde la herramienta en un lugar en el que la temperatura sea inferior a 40 °C y fuera del alcance de los niños. NOTA Almacenamiento de baterías de iones de litio Compruebe que las baterías de iones de litio se hayan cargado completamente antes de almacenarlas. Un almacenamiento prolongado de las baterías (3 meses o más) con poca carga podría deteriorar su funcionamiento, reduciendo en gran medida el tiempo de uso de la batería o haciendo que las baterías no puedan mantener una carga. No obstante, la reducción en gran medida del tiempo de uso de la batería puede recuperarse si se carga y utiliza de dos a cinco veces. Si el tiempo de uso de la batería es extremadamente corto a pesar de haber cargado y utilizado la batería varias veces, deberá considerarla agotada y comprar una nueva. PRECAUCIÓN En el manejo y el mantenimiento de las herramientas eléctricas, se deberán observar las normas y reglamentos vigentes en cada país. Aviso importante sobre las baterías de las herramientas eléctricas a batería de HiKOKI Utilice siempre una de nuestras baterías genuinas. No podemos garantizar la seguridad y el funcionamiento de nuestra herramienta eléctrica a batería cuando se utiliza con baterías diferentes a las indicadas por nosotros, o cuando la batería se desmonta y modifi ca (como cuando se desmontan y sustituyen celdas u otras piezas internas). GARANTÍA Las herramientas eléctricas de HiKOKI incluyen una garantía conforme al reglamento específi co legal/nacional. Esta garantía no cubre los defectos o daños debidos al uso incorrecto, el uso excesivo ni tampoco los provocados por el desgaste normal. En caso de reclamación, envíe la herramienta eléctrica, sin desmontar y con el CERTIFICADO DE GARANTÍA que aparece al fi nal de estas instrucciones de uso, al Centro de servicio autorizado de HiKOKI. Información sobre el ruido propagado por el aire y la vibración Los valores medidos se determinaron de acuerdo con la norma EN62841 y se declaran de conformidad con la norma ISO 4871. Nivel de potencia acústica ponderada A: 95 dB (A) Nivel de presión acústica ponderada A: 84 dB (A) Incertidumbre K: 5 dB (A). Utilice protecciones auditivas. Valores totales de la vibración (suma de vectores triax.) determinados de acuerdo con la norma EN62841. Cortar tableros: Valor de emisión de vibración

Corte de chapa de metal: Valor de emisión de vibración

El valor total de vibración declarado se ha medido según un método de prueba estándar, y permite comparar unas herramientas con otras. También resulta útil para llevar a cabo evaluaciones preliminares de exposición. ADVERTENCIA ○ La emisión de vibración durante la utilización real de la herramienta eléctrica puede ser diferente del valor total declarado en función de las formas de utilización de la herramienta. ○ Identifi que las medidas de seguridad para proteger al operador basadas en una estimación de exposición en condiciones reales de uso (teniendo en cuenta todas las partes del ciclo de funcionamiento, como tiempos durante los que la herramienta está apagada y durante los que funciona lentamente, además del tiempo de activación). NOTA Debido al programa continuo de investigación y desarrollo de HiKOKI, estas especifi caciones están sujetas a cambio sin previo aviso. 0000BookCJ18DSL.indb510000BookCJ18DSL.indb51 2019/07/2518:54:472019/07/2518:54:4752 Español Tabla 3 Lista de cuchillas adecuadas Material a cortar Cuchilla Calidad del material N.º 1 (Extralargo) N.º 11 N.º 12 N.º 15 N.º 16 N.º 21 N.º 22 N.º 41 N.º 97 Grosor del material (mm) Maderas Maderas en general Debajo de 135

Placa de hierro Placa de acero dulce

Debajo de 3 Debajo de 5 Banda de aluminio Hasta una altura de 25 Hasta una altura de 25 Plásticos Resina de fenol, melamine, resina, etc.

Espuma de polietileno, espuma de estireno

10 - 55 3 - 25 5 - 25 3 - 25 10 - 55 3 - 40 5 - 25

Pasta Cartón, papel corrugado

10 - 55 3 - 25 10 - 55 3 - 40

Conglomerado 3 - 25 Debajo de 6

equipamento de recolha de pó.
