Termék típusa	Akkumulátoros szúrófűrész (vezeték nélküli)
Márka	HiKOKI
Modell	CJ 18DSL
Névleges feszültség	18 V
Max. vágási mélység (fa)	135 mm
Max. vágási mélység (lágy acél)	10 mm
Üresjárati fordulatszám	0 — 2400 min⁻¹
Löket	26 mm
Minimális vágási sugár	25 mm
Tömeg (akkumulátortól függően)	2,5 — 2,8 kg
Tápellátás	Lítium-ion akkumulátor (cserélhető)
Kompatibilis akkumulátor típusa	BSL36B18 és egyéb HiKOKI 18 V akkumulátorok
Kompatibilis töltő	UC18YFSL vagy UC18YML2
Fő funkciók	Orbitális beállítás (4 pozíció), egyenes vágás, szögvágás, zsebvágás, LED lámpa, szilánkmentesítés, porelszívás
Gyakran vágott anyagok	Fa, fém (acél, alumínium), műanyagok, rozsdamentes acéllemezek
Biztonság	Kapcsoló reteszelése, túlterhelés vagy túlmelegedés esetén automatikus leállás, véletlen indítás elleni védelem
Karbantartás és tisztítás	Tisztítsa száraz vagy szappanos ruhával; ne használjon oldószereket; rendszeresen ellenőrizze és húzza meg a csavarokat
Alkatrészek és javíthatóság	Cserélhető pengék, külön megvásárolható vezetők, másodlagos alap, forgácsvédő; javítás a HiKOKI hivatalos szervizében
Általános információk	Viseljen hallás- és szemvédőt; ne használja robbanásveszélyes légkörben; kövesse a kézikönyv biztonsági utasításait

Gyakran ismételt kérdések - CJ 18DSL HiKOKI

Hogyan cseréljem ki a HiKOKI CJ 18DSL szúrófűrész pengéjét?

Győződjön meg arról, hogy a kapcsoló KI állásban van, és vegye ki az akkumulátort. Nyissa ki a pengécsere kart (3. ábra), helyezze be az új pengét, ügyelve arra, hogy a kiálló részek jól illeszkedjenek a tartóba, és a penge a görgő hornya közé kerüljön. Zárja vissza a kart.

Hogyan állítsam be a sebességet és az orbitális mozgást?

Használja a sebességszabályzó gombot (elektronikus variátor) a vágási frekvencia beállításához. Az orbitális mozgást a választókapcsolóval állítsa be (6. ábra): 0 pozíció egyenes vágáshoz, 1-3 pozíció agresszív vágáshoz. Precíziós vágásokhoz használja a 0 pozíciót.

Milyen akkumulátort használhatok a CJ 18DSL-hez?

A fűrész HiKOKI 18 V lítium-ion akkumulátorokkal működik, különösen a BSL18xx és BSL36B18 modellekkel. A biztonság és a teljesítmény garantálása érdekében csak a gyártó által meghatározott akkumulátorokat használja.

Hogyan töltsem fel helyesen az akkumulátort?

Használja a kompatibilis töltőt (UC18YFSL vagy UC18YML2). Helyezze az akkumulátort a töltőbe, és csatlakoztassa. A piros jelzőlámpa villog töltés közben, és kialszik, amikor a töltés befejeződött. Csak 0 °C és 40 °C között töltse, és két töltés között hagyja 15 percig hűlni.

Mit tegyek, ha a töltő jelzőlámpája gyorsan pirosan villog?

A gyors villogás (0,2 másodpercenként) az akkumulátor vagy a töltő rendellenességét jelzi. Ellenőrizze, hogy semmilyen idegen tárgy nem akadályozza-e a csatlakozókat. Ha a probléma továbbra is fennáll, forduljon egy hivatalos HiKOKI szervizhez.

Hogyan használjam a vágóvezetőt és a másodlagos alapot?

A vezető (külön megvásárolható) az alapra rögzíthető egyenes vagy körvágásokhoz (10., 11. ábra). A másodlagos alap (külön megvásárolható) az acél vagy műanyag alap alá csavarozható a kopás vagy karcolások csökkentése érdekében. Körvágáshoz állítsa az orbitális mozgást 0-ra.

Hogyan kapcsoljam be a LED lámpát és a reteszelést?

A LED lámpa automatikusan bekapcsol, amikor megnyomja a kapcsolót. A kapcsoló reteszeléséhez nyomja meg a fogantyún található reteszelő gombot (lakat szimbólum). Ez megakadályozza a véletlen indítást. Ne nézzen közvetlenül a LED-be.

Mik a legfontosabb biztonsági óvintézkedések?

Mindig viseljen védőszemüveget és porvédő maszkot. Tartsa a fűrészt a szigetelt felületeknél az áramütés elkerülése érdekében. Rögzítse a munkadarabot. Ne erőltesse a szerszámot, használja az anyagnak megfelelő pengét. Ne hagyja, hogy gyermekek a közelben legyenek.

Hogyan tisztítsam és karbantartsam a fűrészt?

Minden karbantartás előtt vegye ki az akkumulátort. Tisztítsa meg a külső részt száraz vagy enyhén nedves (szappanos vízzel) ruhával. Ne használjon oldószereket. Rendszeresen ellenőrizze a rögzítőcsavarokat. Tárolja a szerszámot száraz helyen, 40 °C alatt.

Hogyan végezzek zsebvágást (anyagon belül)?

Jelölje meg a vágandó területet. Enyhén döntse meg a fűrészt, és hagyja, hogy a penge fokozatosan belevágjon az anyagba (14. ábra). A vágás befejezése után emelje fel a fűrészt. Szükség esetén használjon vezetőt. Fém anyagokhoz alkalmazzon vágófolyadékot.

HASZNÁLATI ÚTMUTATÓ CJ 18DSL HiKOKI

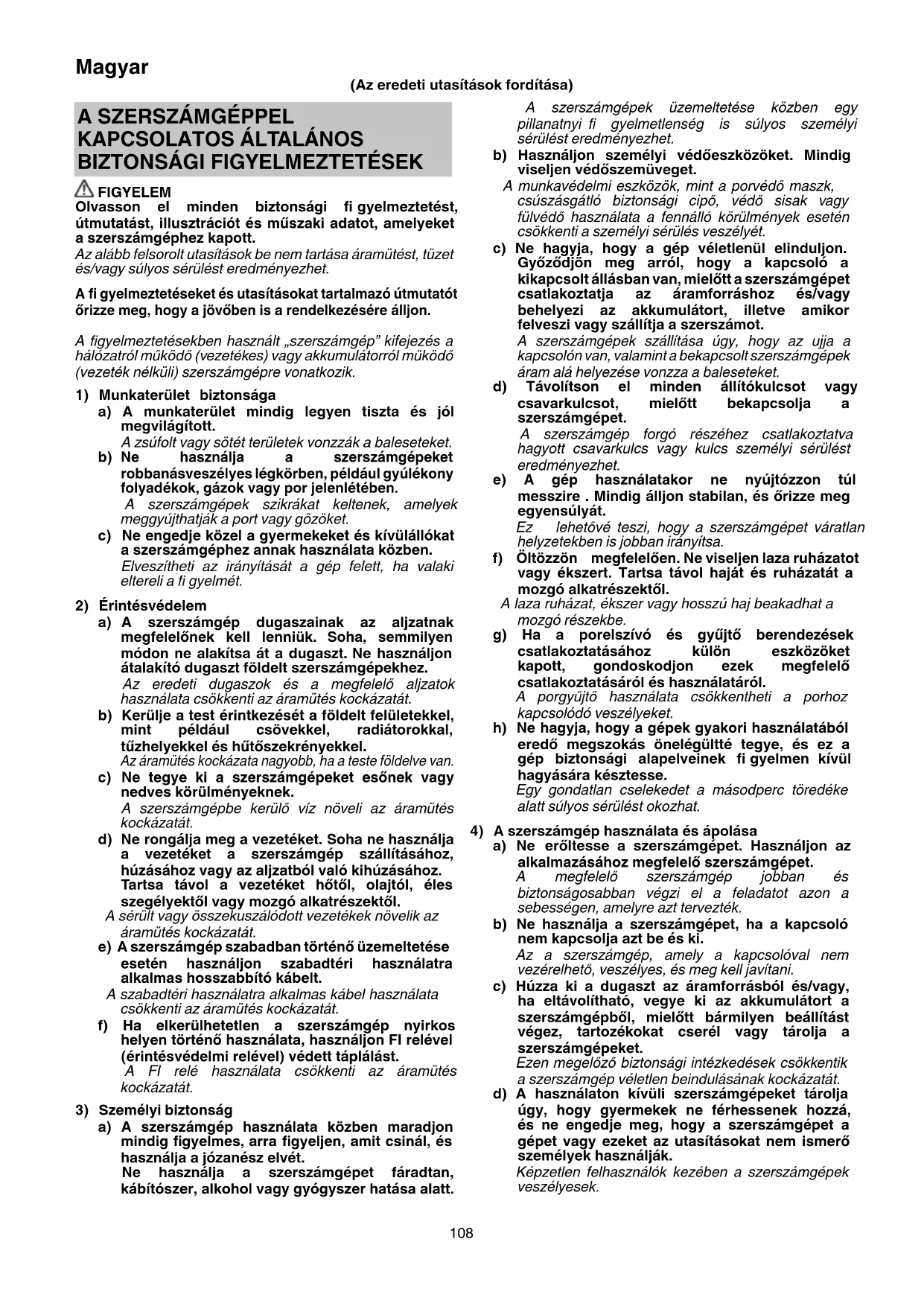

Olvasson el minden biztonsági fi gyelmeztetést, útmutatást, illusztrációt és műszaki adatot, amelyeket a szerszámgéphez kapott.

Az alább felsorolt utasítások be nem tartása áramütést, tüzet és/vagy súlyos sérülést eredményezhet.

A fi gyelmeztetéseket és utasításokat tartalmazó útmutatót őrizze meg, hogy a jövőben is a rendelkezésére álljon.

A figyelmeztetésekben használt „szerszámgép” kifejezés a hálózatról működő (vezetékes) vagy akkumulátorról működő (vezeték nélküli) szerszámgépre vonatkozik.

1) Munkaterület biztonsága

a) A munkaterület mindig legyen tiszta és jól megvilágított.
A zsúfolt vagy sötét területek vonzzák a baleseteket.
b) Ne használja a szerszámgépeket robbanásveszélyes légkörben, például gyúlékony folyadékok, gázok vagy por jelenlétében.
A szerszámgépek szikrákat keltenek, amelyek meggyújthatják a port vagy gözöket.
c) Ne engedje közel a gyermekeket és kívülállókat a szerszámgéphez annak használata közben.
Elveszítheti az irányítását a gép felett, ha valaki eltereli a fi gyelmét.

2) Érintésvédelem

a) A szerszámgép dugaszainak az aljzatnak megfelelőnek kell lenniük. Soha, semmilyen módon ne alakítsa át a dugaszt. Ne használjon átalakító dugaszt földelt szerszámgépekhez.
Az eredeti dugaszok és a megfelelő aljzatok használata csökkenti az áramütés kockázatát.

b) Kerülje a test érintkezését a földelt felületekkel, mint például csövekkel, radiátorokkal, tűzhelyekkel és hűtőszekrényekkel.

Az áramütés kockázata nagyobb, ha a teste földelve van.

c) Ne tegye ki a szerszámgépeket esőnek vagy nedves körülményeknek.

A szerszámgépbe kerülő víz növeli az áramütés kockázatát.

d) Ne rongálja meg a vezetéket. Soha ne használja a vezetéket a szerszámgép szállításához, húzásához vagy az aljzatból való kihúzásához. Tartsa távol a vezetéket hőtől, olajtól, éles szegélyektől vagy mozgó alkatrészektől.

A sérült vagy összekuszálódott vezetékek növelik az áramütés kockázatát.

e) A szerszámgép szabadban történő üzemeltetése esetén használjon szabadtéri használatra alkalmas hosszabbító kábelt.

A szabadtéri használatra alkalmas kábel használata csökkenti az áramütés kockázatát.

f) Ha elkerülhetetlen a szerszámgép nyirkos helyen történő használata, használjon FI relével (érintésvédelmi relével) védett táplálást.

A FI relé használata csökkenti az áramütés kockázatát.

3) Személyi biztonság

a) A szerszámgép használata közben maradjon mindig figyelmes, arra figyeljen, amit csinál, és használja a józanész elvét.
Ne használja a szerszámgépet fáradtan, kábítószer, alkohol vagy gyógyszer hatása alatt.

A szerszámgépek üzemeltetése közben egy pillanatnyi fi gyelmetlenség is súlyos személyi sérülést eredményezhet.

b) Használjon személyi védőeszközöket. Mindig viseljen védőszemüveget.

A munkavédelmi eszközök, mint a porvédő maszk, csúszásgátló biztonsági cipő, védő sisak vagy fülvédő használata a fennálló körülmények esetén csökkenti a személyi sérülés veszélyét.

c) Ne hagyja, hogy a gép véletlenül elinduljon. Győződjön meg arról, hogy a kapcsoló a kikapcsolt állásban van, mielőtt a szerszámgépet csatlakoztatja az áramforráshoz és/vagy behelyezi az akkumulátort, illetve amikor felveszi vagy szállítja a szerszámot.

A szerszámgépek szállítása úgy, hogy az ujja a kapcsolón van, valamint a bekapcsolt szerszámgépek áram alá helyezése vonzza a baleseteket.

d) Távolítson el minden állítókulcsot vagy csavarkulcsot, mielőtt bekapcsolja a szerszámgépet.

A szerszámgép forgó részéhez csatlakoztatva hagyott csavarkulcs vagy kulcs személyi sérülést eredményezhet.

e) A gép használatakor ne nyújtózzon túl messzire. Mindig álljon stabilan, és őrizze meg egyensúlyát.

Ez lehetővé teszi, hogy a szerszámgépet váratlan helyzetekben is jobban irányítsa.

f) Öltözzön megfelelően. Ne viseljen laza ruházatot vagy ékszert. Tartsa távol haját és ruházatát a mozgó alkatrészektöl.

A laza ruházat, ékszer vagy hosszú haj beakadhat a mozgó részekbe.

g) Ha a porelszívó és gyűjtő berendezések csatlakoztatásához külön eszközöket kapott, gondoskodjon ezek megfelelő csatlakoztatásáról és használatáról.

A porgyűjtő használata csökkentheti a porhoz kapcsolódó veszélyeket.

h) Ne hagyja, hogy a gépek gyakori használatából eredő megszokás önelégülté tegye, és ez a gép biztonsági alapelveinek fi gyelmen kívül hagyására késztesse.

Egy gondatlan cselekedet a másodperc töredéke alatt súlyos sérülést okozhat.

4) A szerszámgép használata és ápolása

a) Ne eröltesse a szerszámgépet. Használjon az alkalmazásához megfelelő szerszámgépet.

A megfelelő szerszámgép jobban és biztonságosabban végzi el a feladatot azon a sebességen, amelyre azt tervezték.

b) Ne használja a szerszámgépet, ha a kapcsoló nem kapcsolja azt be és ki.

Az a szerszámgép, amely a kapcsolóval nem vezérelhető, veszélyes, és meg kell javítani.

c) Húzza ki a dugaszt az áramforrásból és/vagy, ha eltávolítható, vegye ki az akkumulátort a szerszámgépből, mielőtt bármilyen beállítást végez, tartozékokat cserél vagy tárolja a szerszámgépeket.

Ezen megelőző biztonsági intézkedések csökkentik a szerszámgép véletlen beindulásának kockázatát.

d) A használaton kívüli szerszámgépeket tárolja úgy, hogy gyermekek ne férhessenek hozzá, és ne engedje meg, hogy a szerszámgépet a gépet vagy ezeket az utasításokat nem ismerő személyek használják.

Képzetlen felhasználók kezében a szerszámgépek veszélyesek.

e) A szerszámgépek és tartozékaik karbantartása. Ellenőrizze, hogy a mozgó alkatrészek a szerszámgépen nincsenek-e elállítódva, vagy beszorulva, nincsenek-e törött alkatrészek, vagy van-e más körülmény, ami befolyásolhatja a szerszámgép működését. Ha a szerszámgép sérült, használat előtt javíttassa meg.

Sok balesetet a rosszul karbantartott szerszámgépek okoznak.

f) A vágószerszámokat tartsa élesen és tisztán.

Az éles vágóélekkel rendelkező, megfelelően karbantartott vágószerszámok elakadásának lehetősége kevésbé valószínű, és azok könnyebben kezelhetők.

g) A szerszámgép tartozékait és betétkéseit stb. használja a jelen útmutatónak megfelelően, fi gyelembe véve a munkakörülményeket és a végzendő munkát.

A szerszámgép nem rendeltetésszerű használata veszélyes helyzetet eredményezhet.

h) Tartsa a fogantyúkat és a markolatok felületeit szárazon, valamint olaj- és zsírmentesen.

A csúszós fogantyúk és markolati felületek nem teszik lehetővé a szerszám biztonságos kezelését és váratlan helyzetekben történő irányítását.

5) Akkumulátoros szerszám használata és ápolása

a) Csak a gyártó által előírt töltővel töltse újra.

Az egy bizonyos típusú akkumulátorhoz alkalmas töltő tűzveszélyt okozhat, ha egy másik fajta akkumulátorral használják.

b) A szerszámgépeket csak a kifejezetten hozzájuk való akkumulátorokkal használja.

Bármilyen más akkumulátor használata sérülés- és tűzveszélyt okozhat.

c) Amikor az akkumulátor nincs használatban, tartsa távol más fémtárgyaktól, mint például iratkapcsoktól, érméktől, kulcsoktól, szegektől, csavaroktól vagy egyéb kis fémtárgyaktól, amelyek érintkezésbe hozhatnak két csatlakozót. Az akkumulátor csatlakozóinak rövidre zárása égési sérüléseket vagy tüzet okozhat.

d) Helytelen körülmények között az akkumulátorból folyadék folyhat ki; kerülje az érintkezést ezzel a folyadékkal. Ha véletlenül hozzáér, vízzel öblítse le. Ha a folyadék a szemmel kerül érintkezésbe, kérjen további orvosi segítséget.

Az akkumulátorból kifolyó folyadék irritációt vagy égéseket okozhat.

e) Ne használjon sérült vagy módosított akkumulátort.

A sérült vagy módosított akkumulátorok kiszámíthatatlan viselkedést mutathatnak, ami tűz-, robbanás- vagy sérülésveszélyt eredményezhet.

f) Az akkumulátort vagy a szerszámot ne tegye ki a tűznek vagy túl magas hőmérsékletnek.

A tüz vagy 130 °C feletti hőmérséklet robbanást okozhat.

g) Kövesse a töltésre vonatkozó utasításokat, és az akkumulátort vagy a szerszámot ne töltse az utasításban megadott hőmérsékleti tartományon kívül.

A nem megfelelő módon, illetve a megadott tartományon kívül történő töltés károsíthatja az akkumulátort és növelheti a tüz kockázatát.

6) Szerviz

a) A szerszámgépét képesítéssel rendelkező szerelővel javittassa meg, csak azonos cserealkatrészek használatával.

Ez biztosítja, hogy a szerszámgép biztonságos maradjon.

b) Soha ne javítson sérült akkumulátorokat.

Az akkumulátorok karbantartását csak a gyártó vagy az arra jogosult szolgáltatók végezhetik.

VIGYÁZAT

Tartsa távol a gyermekeket és beteg személyeket. Amikor nem használja a szerszámokat, tárolja úgy, hogy gyermekek és beteg személyek ne férhessenek hozzá.

AZ AKKUS SZÚRÓFÚRÉSZRE VONATKOZÓ BIZTONSÁGI UTASÍTÁSOK

1. Munka közben mindig a szigetelt markolatfelületen tartsa a gépet, amikor fennáll a lehetőség, hogy a vágóeszköz rejtett vezetékhez. Ha a vágóeszköz fázisvezetékkel érintkezik, a szerszám szabadon álló fém alkatrészei is vezetővé válhatnak, és áramütést okozhatnak a kezelőnek.

2. Leszorítókkal vagy más praktikus módon rögzítse a munkadarabot egy stabil felülethez.

A munkadarab kézzel vagy testéhez szorítva tartása instabillá teszi azt, és ez az irányítás elvesztéséhez vezethet.

TOVÁBBI BIZTONSÁGI FIGYELMEZTETÉSEK

1. Az akkumulátort mindig 0 °C – 40 °C hömérsékleten töltse fel. A 0 °C-nál alacsonyabb hömérséklet túlterheléshez vezet, amely veszélyes. Az akkumulátort 40 °C-nál magasabb hömérsékleten nem lehet tölteni. A töltés legmegfelelőbb hömérséklete 20 °C – 25 °C között van.

2. Ne használja a töltöt folyamatosan.

Ha egy töltés befejeződött, hagyja pihenni a töltöt körülbelül 15 percig, az akkumulátor következő feltöltése előtt.

1. Ne hagyja, hogy az újratölthető akkumulátor csatlakoztatására szolgáló nyílásba idegen anyag kerüljön.

2. Soha ne szerelje szét az újratölthető akkumulátort és a töltöt.

3. Soha ne zárja rövidre az újratölthető akkumulátort. Az akkumulátor rövidre zárása áramlökést, ezáltal túlmelegedést okoz. Ennek eredményeképpen az akkumulátor leéghet vagy károsodhat.

4. Ne dobjá tüzbe az akkumulátort. Az akkumulátor felrobbanhat a tüzben.

5. Ne dugjon semmit a töltő szellőzésére szolgáló résekbe. Ha fémtárgyat vagy gyúlékony anyagot dug a töltő szellőzésére szolgáló résekbe, azzal elektromos áramütést okozhat, vagy a töltő megrongálódhat.

6. Ha az akkumulátor működési ideje az újratöltést követően túl röviddé válik a rendes használathoz, akkor vigye vissza abba a boltba, ahol vásárolta. Ne dobja el a lemerült akkumulátort.

7. Ha a készüléket folyamatosan alacsony sebességen működteti, ezzel külön terhelést ró a motorra, amely a motor túlterhelését okozhatja. Mindig úgy működtesse a szerszámgépet, hogy közben a penge ne csípődhessen az anyagba. A sima vágás érdekében mindig állítsa be megfelelően a penge sebességét.

8. Rögzítse a munkadarabot. A satuba vagy bilincsek közé fogott munkadarab rögzítése biztonságosabb, mint ha a kezében fogja.

9. A munkakörnyezet előkészítése és ellenőrzése. Győződjön meg róla, hogy a munkaterület megfelel az fi gyelmeztetésekben leírt feltételeknek.

Magyar

1. Ellenőrizze, hogy az akkumulátor szorosan illeszkedike a feltöltőbe. Kilazulva kieshet, és balesetet okozhat.

2. Működés közben képződő por

A normál működtetés közben keletkezett por befolyásolhatja a gépkezelő egészségét. Ajánlott a következő eljárások bármelyikét alkalmazni:

a) Viseljen pormaszkot

b) Használjon külső porgyűjtő eszközt

Amennyiben külső porgyűjtő eszközt használ, csatlakoztassa a külső porgyűjtő eszköz tömlőjét az adapterhez.

1. A penge cseréje

○ Feltétlenül kapcsolja KI az áramot és csatlakoztassa le az akkumulátort a testről, amikor fűrészlapot cserél.

○ Ne nyissa fel a fogantyút, ha a dugattyú mozgásban van. (3. ábra)

○ Ellenőrizze, hogy a penge kiemelkedő részei biztonságosan vannak a pengetartóba illesztve. (3. ábra)

- Ellenőrizze, hogy a penge a henger vájatába illeszkedik. (3. ábra)

1. Mindig győződjön meg róla, hogy amikor a gép nincs használatban a lezárógombot zárt állásba kapcsolja.

2. Ne nézzen közvetlenül a LED lámpa fényébe. A LED lámpa fényének való folyamatos és közvetlen kitettség árthat a szemének.

3. A forgácsvédő pajzs használata faanyagok vágásakor csökkenti a vágott felületek szilánkokra hasadását. Illessze a forgácsvédő pajzsot az alapzatban lévő helyére és tolja be azt teljesen.

4. Használja a forgácsvédőt

○ A forgácsvédő fedél megakadályozza a forgács kirepülését és javítja a porgyűjtő hatékonyságát.

○ Fém vágásakor előfordulhat, hogy a forgácsvédő fedél beragad.

1. Használja az alátétet (külön megvásárolható)

○ Acélból készült alátét használatakor csökken az alumínium alap kopása, különösen fémek vágásakor. Az alátétet csatlakoztassa az alap alsó felületéhez a csatlakoztatott 4 csavarral.

○ Az műanyagból készült alap használata csökkenti a vágott felület karcolódását. Az alátétet csatlakoztassa az alap alsó felületéhez a csatlakoztatott 4 csavarral.

1. Ännak érdekében, hogy megelőzze a penge kimozdulását, vagy a dugattyú elhasználódását, kérjük, győződjön meg arról, hogy az alaplemez felülete a munkadarabhoz illeszkedik fűrészelés közben.

2. Alacsony sebességen ne vágjon 10 mm-nél vastagabb fát vagy 1 mm-nél vastagabb fémet.

3. A vezetőelem használata közbeni pontos vágás érdekében mindig állítsa 0-ra a körpálya pozíciót.

4. Kis körív kivágásakor csökkentse a készülék előtolási sebességét. Ha túl nagy az előtolási sebesség, a penge megtörhet.

5. Kör alakzat vágása esetén a pengének hozzávetőlegesen merőlegesnek kell lennie az alap felületével.

6. Fémböl készült anyagok vágása esetén használjon megfelelő vágófolyadékot (orsó olaj, szappanos víz, stb.) a penge élettartamának megnövelése érdekében.

7. Pörgyűjtő használata esetén nem alkalmazható a szögben végzett vágás.

8. A gép összekapcoslása porszívóval (külön rendelhető) Ha a gépet összekapcsolják egy porszívóval a porgyűjtőn és az adapteren (szintén külön rendelhető) keresztül, a por nagy része összegyűjthető.

A LÍTIUMION AKKUMULÁTORRAL KAPCSOLATOS FIGYELMEZTETÉS

Az élettartam meghosszabbítása érdekében a lítiumion akkumulátort védelmi funkcióval látták el, amely leállítja annak működését.

Az alább leírt 1–3. esetben a termék használatakor a motor akkor is leállhat, ha húzza a kapcsolót. Ez nem meghibásodást jelez, hanem a védelmi funkció eredménye.

1. Amikor az akkumulátor lemerül, a motor leáll.

Ilyen esetben haladéktalanul töltse fel az akkumulátort.

1. A motor leállhat, ha az eszköz túlterhelt. Ez esetben engedje el a szerszám kapcsolóját, és háritsa el a túlterhelés okát. Ezt követően a gépet ismét használhatja.

2. Ha az akkumulátor a túlterhelt munka alatt túlmelegszik, az akkumulátorból jövő áramellátás megszünhet.

Ebben az esetben hagyja abba az akkumulátor használatát, és hagyja lehűlni. Ezt követően a gépet ismét használhatja.

Kérjük, vegye figyelembe az alábbi figyelmeztetéseket és biztonsági tudnivalókat.

FIGYELMEZTETÉS

Az akkumulátor szivárgásának, felforrosodásának, a füst képződésének, illetve a robbanás vagy tűz keletkezésének megelőzése érdekében kérjük, tartsa be az alábbi óvintézkedéseket.

1. Ügyeljen rá, hogy fémforgács és por ne gyülemeljen fel az akkumulátoron.

○ Munka közben ügyeljen rá, hogy fémforgács és por ne hulljon az akkumulátorra.

○ Ügyeljen rá, hogy a munka közben az elektromos kéziszerszámra hulló fémforgács és por ne gyülemeljen fel az akkumulátoron.

○ A használaton kívüli akkumulátort ne tárolja fémforgácsnak és pornak kitett helyen.

○ Az akkumulátor eltárolása előtt távolítsa el a rárakódott fémforgácsot és port, és ne tárolja fém alkatrészekkel együtt (csavarok, szögek stb.).

1. Ne szúrja át az akkumulátort hegyes tárggyal, például tűvel, ne üssön rá kalapáccsal, ne álljon rá, ne ejtse le, és ne tegye ki erős fizikai behatásnak.

2. Ne használjon láthatóan sérült vagy deformálódott akkumulátort.

3. Ne használja az akkumulátort fordított polaritással.

4. Ne csatlakoztassa az akkumulátort közvetlenül az elektromos csatlakozóaljzathoz vagy szivargyújtócsatlakozóhoz.

5. Az akkumulátort kizárólag rendeltetése szerint használja.

6. Azonnal állítsa le az akkumulátor töltését, ha a töltés az előírt töltési idő után sem sikeres.

7. Ne tegye ki az akkumulátort magas hömérsékletnek vagy nyomásnak. Ne helyezze az akkumulátort mikrohullámú sütőbe, szárítógépbe vagy nagynyomású tartályba.

8. Azonnal távolodjon el a tűztől, ha szivárgást vagy rendellenes szagot észlel.

9. Ne használja az akkumulátort erős statikus elektromosság közelében.

10. Azonnal vegye ki az akkumulátort a készülékből vagy a töltóból, és hagyja abba annak használatát, ha szivárgást, rendellenes szagot, felforrósodást, elszíneződést vagy deformációt, illetve bármilyen más rendellenességet észlel használat közben.

11. Ne merítse vízbe az akkumulátort, és ne hagyja, hogy folyadék kerüljön a belsejébe. Vezetőképes folyadék – például víz – bejutása tüzet vagy robbanást okozhat. Tárolja az akkumulátort hűvös, száraz helyen, az éghető és gyúlékony anyagoktól távol. Kerülni kell a korrozív gázok légkörbe jutását.

FIGYELEM

1. Ha az akkumulátorból szivárgó sav a szemébe jut, semmiképpen ne dörzsölje, ehelyett öblítse ki folyó vízzel, és azonnal forduljon orvoshoz.

Kezelés nélkül a folyadék látáskárosodást okozhat.

1. Ha a folyadék a börével vagy a ruházatával érintkezik, azonnal mossa le alaposan tiszta vízzel, például csapvízzel.

A folyadék irritálhatja a bőrt.

1. Ne használja az akkumulátort, és vigye azt vissza a kereskedőhöz, ha az első alkalommal való használatkor rozsdásodást, rendellenes szagot, felforrósodást, elszíneződést, deformációt vagy egyéb rendellenességet észlel.

FIGYELMEZTETÉS

Ha vezetőképes idegen anyag kerül a lítiumion akkumulátor terébe, rövidre zárhatja az akkumulátort, és tűzet okozhat. A lítiumion akkumulátor tárolásakor tartsa be az alábbi szabályokat.

○ Ne tegyen vezetőképes hulladékot, szöget és vezetékeket, pl. vas- vagy rézvezetéket a tárolódobozba.

○ Az akkumulátort tegye a szerszámba, vagy tegye rá az akkumulátor tárolás esetén használt fedelét, amíg nem látja a szellőzőnyílást, így elkerülheti a rövidzárlatot.

SZIMBÓLUMOK

FIGYELMEZTETÉS

Az alábbiakban a géphez alkalmazott jelöléseket soroltuk fel. A gép használata előtt feltétlenül ismerkedjen meg ezekkel a jelölésekkel.

	CJ18DSL: Akkus szúrófűrész
	A sérülések kockázatának csökkentése érdekében, a használónak el kell olvasnia a használati útmutatót.
	Csak EU-országok számáraAz elektromos szerszámokat ne dobja a háztartási szemétbe!Az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EU irányelv és annak a nemzeti jogba való átültetése szerint az elhasznált elektromos szerszámokat külön kell gyűjteni, és egy környezetbarát újrafeldolgozó létesítménybe kell visszavinni.
V Néyleges feszültség
n_0	Terhelés nélküli sebesség
	Fa
	Fém
	Bekapcsolás
	Kikapcsolás
	Vegye ki az akkumulátort
[CD46]	Kapcsoló zárása
[SDY8]	Kapcsoló feloldása
	Akkumulátor kapacitása
	Akkumulátor hátralévő töltöttsége jelzőjének kapcsolója
	Az akkumulátor hamarosan lemerül. A lehető leghamarabb töltse újra az akkumulátort
	Az akkumulátor félig töltött.
	Az akkumulátor még elegendő töltéssel rendelkezik.
	Tiltott művelet

SZABVÁNYOS KIEGÉSZÍTŐK

Az alapkészülék (1 készülék) mellett a csomag a 180. oldalon felsorolt kiegészítőket is tartalmazza.

A szabványos kiegészítők köre figyelmeztetés nélkül módosulhat.

ALKALMAZÁSI TERÜLETEK

○ Különböző fatípusok vágása és belső nyílás vágása
O Lágyacél lemez, alumínium és réz lemez vágása
○ Műanyagok vágása, mint például fenolgyanta és vinilklorid
○ Vékony és lágy építési anyagok vágása
O Rozsdamentes acéllap vágása (97-es pengével)

MÜSZAKI ADATOK

Modell	CJ18DSL
Feszültség	18 V
Max. vágási mélység	Fa 135 mmLágyacél 10 mm
Terhelés nélküli sebesség	0 — 2400 min ^-1
Vágás hossza	26 mm
Min. vágási sugár	25 mm
Súly *	2,5 — 2,8 kg

* A 01/2014 EPTA (Európai Elektromos Kéziszerszámyártók Egyesülete) szabványának megfelelően.

A csatlakoztatott akkumulátortól függően. A legnagyobb súly BSL36B18 segítségével kerül mérésre.

MEGJEGYZÉS

A HiKOKI folyamatos kutatási és fejlesztési programja következtében az itt szereplő műszaki adatok előzetes bejelentés nélkül változhatnak.

TÖLTÉS

A szerszámgép használata előtt töltse fel az akkumulátort a következők szerint.

1. Csatlakoztassa az áramforráshoz. (2. ábra)

Ha váltakozó áramú forrásról tölti az akkumulátort

○ Csatlakoztassa az akkumulátortöltő tápkábelét a dugaszolóaljzathoz.

Ámikor az akkumulátor dugaszát az aljzathoz csatlakoztatja, a jelzőlámpa pirosan villog (1 másodpercenként).

FIGYELEM

Ne használja az elektromos zsinórt, ha sérült.

Azonnal javíttassa meg.

Ha 12 V-os egyenáramú autós töltőröl (UC18YML2) tölti az akkumulátort

○ Gondosan tegye a helyére az akkumulátortöltőt az autóban.

Az akkumulátortöltőhöz kapott szíj segítségével rögzítse a helyére az akkumulátortöltőt, hogy az ne mozdulhasson el véletlenül. (Lásd 18. ábra)

FIGYELEM

Ne tegye az akkumulátortöltöt vagy az akkumulátort a vezetőülés alá. Rögzítse az akkumulátortöltöt a helyére, hogy ne mozdulhasson el véletlenül, mert az balesethez vezethet.

○ Dugja a szivargyújtós töltéshez való csatlakozódugót a szivargyújtó aljzatához.
Ha a dugó túl laza, és kiesik a szivargyújtó aljzatából, akkor javítsa meg az aljzatot. Mivel az aljzat hibás lehet, azt javasoljuk, hogy keresse fel az autókereskedést. Az aljzat további használata balesethez vezethet a túlmelegedés miatt.

2. Helyezze az akkumulátort a töltőbe. (2. ábra)

Dugja az akkumulátort gondosan a töltőbe.

3. Töltés

Amikor az akkumulátort behelyezi a töltőbe, a töltés megkezdódik, és a jelzőlámpa piros fénnyel világít folyamatosan.

Amint az akkumulátor töltése befejeződött, a jelzőlámpa piros fénnyel villog. (1 másodperces időközönként) (Lásd az 1. táblázatot).

- À jelzőlámpa jelzései

A jelzőlámpa jelzéseit az akkumulátortöltő illetve az akkumulátor állapotának megfelelően az 1. táblázat tartalmazza.

1. táblázat

A jelzőlámpa jelzései
A jelzőlámpa világít vagy villog.	Töltés előtt Villog	(piros)	Kigyullad 0,5 mp.-ig. Elalszik 0,5 mp.-ig.(Nem világít 0,5 mp.-ig.)
	Töltés közben Világít (piros)		Folyamatosan világít
	Töltés befejeződött	Villog (piros)	Kigyullad 0,5 mp.-ig. Elalszik 0,5 mp.-ig.(Nem világít 0,5 mp.-ig.)
	Nem lehetséges a töltés	Gyorsan villog (piros)	Kigyullad 0,1 mp.-ig. Elalszik 0,1 mp.-ig.(Nem világít 0,1 mp.-ig.)	Az akkumulátor vagy az akkumulátortöltő meghibásodott
	Túlmelegedési készenlét	Világít (zöld)(UC18YML2)	Folyamatosan világít	Az akkumulátor túlmelegedett. Nem lehet tölteni. (A töltés akkor kezdődik, amikor az akkumulátor lehül)
		Villog (piros)(UC18YFSL)	Kigyullad 1 mp.-ig. Elalszik 0,5 mp.-ig. (Nem világít 0,5 mp.-ig.)
	Az autós töltővel nem tölthető(UC18YML2)	Villog (zöld)	Kigyullad 0,5 mp.-ig. Elalszik 0,5 mp.-ig.(Nem világít 0,5 mp.-ig.)	Az akkumulátor vagy az akkumulátortöltő meghibásodott

MEGJEGYZÉS: Az akkumulátor hütése miatti készenlét alatt az UC18YML2 / UC18YFSL hütőventillátor segítségével hűti a túlmelegedett akkumulátort.

(A hütőventillátor azonban nem működik, amikor a 12 V-os egyenáramú autós töltőről tölti az akkumulátort.)

- Az akkumulátor hömérséklete és töltési ideje.

A hömérsékleteket és töltési időt a 2. táblázatban láthatja.

1. táblázat

Töltő		UC18YFSL	UC18YML2 (AC/DC)*1
Töltési feszültség V 14,4 V – 18 V
Súly kg 0,5 0,7
Hőmérséklet, amelyen az akkumulátor újratölthető		0°C – 50°C
Az egyes kapacitású akkumulátorok töltési ideje (kb.)(20 °C-on)
1,3 Ah	perc	20	20 / 50
1,5 Ah	perc	22	22 / 60
2,0 Ah	perc	30	30 / 80
2,5 Ah	perc	35	35 / 100
3,0 Ah	perc	45	45 / 120
4,0 Ah	perc	60	60 / 160
5,0 Ah	perc	75	75 / 200
Akkumulátorcellák száma 4 – 10

*1 Váltakozó áramú áramforrás / egyenáramú 12 V-os (autós) áramforrás

MEGJEGYZÉS

A töltési idő a környezeti hömérséklettől és az áramforrás feszültségtől függően változhat.

Különösen a 12 V-os egyenáramú autós töltővel magas hőmérsékleten való töltés igényelhet hosszabb töltési időt.

FIGYELEM

Az akkumulátortöltő a folyamatos használat alatt felmelegedhet, és így meghibásodást okozhat. A töltés befejezését követően hagyja 15 percet pihenni a következő töltésig.

1. Húzza ki a töltő tápvezetékét az aljzatból vagy a szivargyújtóból.

2. Tartsa szilárdan kézben az akkumulátortöltöt, és húzza ki belőle az akkumulátort.

MEGJEGYZÉS

Ne felejtse el kivenni az akkumulátort a töltőből, és eltenni használat után.

FIGYELEM

○ Ha az akkumulátort felmelegedett állapotban tölti, például mert hosszú ideig olyan helyen hagyta, ahol közvetlen napfény érte, vagy mert egyszerűen használta az akkumulátor, a töltő jelzőlámpája 1 másodpercre zöld színnel felvillan, majd 0,5 másodpercre elalszik (nem ég 0,5 másodpercig). Ebben az esetben először hagyja lehülni az akkumulátort, és csak ezután kezdje meg a töltést.

Magyar

○ Ha a jelzőlámpa pirosan villog (0,2 másodpercenként), ellenőrizze, hogy nincs-e semmilyen idegen tárgy a töltő akkumulátorcsatlakozójában. Ha nem talál idegen tárgyat, lehetséges, hogy az akkumulátor vagy a töltő meghibásodott. Vigye el egy hivatalos szervizközpontba.

○ Mivel a beépített mikroszámítógép körülbelül 3 másodperc alatt ismeri fel, hogy a töltővel töltött akkumulátort kivette, várjon legalább 3 másodpercet, mielőtt visszahelyezné, és folytatná a töltést. Ha az akkumulátort 3 másodpercen belül visszahelyezi, előfordulhat, hogy nem kerül megfelelően feltöltésre.

○ Ha a jelzőlámpa folyamatosan gyorsan villog (0,2 másodpercenként) zölden, akkor ellenőrizze az autós áramforrás feszültségét. (UC18YML2)

Ha a feszültség 12 V vagy alacsonyabb, az azt jelzi, hogy az autó akkumulátora merül, és nem lehet tölteni.

○ Ha a jelzőlámpa nem villog pirosan (másodpercenként) akkor sem, amikor a töltő zsinójrát vagy a szivargyújtó csatlakozódugaszát csatlakoztatta az áramforráshoz, az azt jelzi, hogy a töltő védőáramköre bekapcsolhatott.

Húzza ki a zsinórt vagy dugaszt az áramból, majd kb. 30 másodperc múlva dugja vissza. Ha a jelzőlámpa ettől sem kezd el pirosan villogni (másodpercenként), akkor kérjük, vigye a töltöt egy HiKOKI márkaszervizbe.

ÖSSZESZERELÉS ÉS HASZNÁLAT

Müvelet Ábra Oldal
Az akkumulátor kivétele és behelyezése	1	181
Töltés 2		181
A penge cseréje 3		181
A kapcsoló használata 4		181
Akkumulátor hátralévő töltöttségének jelzője	5	181
A körpályás üzemmód beállítása	6	181
Forgácsvédő pajzs	7	182
A forgácsvédő fel- és leszerelése 8		182
A hatszögletű dugókulcs elhelyezése 9		182
Az irányzék felszerelése (külön megvásárolható) és egyenes vonalú vágás	10	182
Az irányzék felszerelése (külön megvásárolható) és kör illetve ív vágása	11	182
Fém anyagok vágása	12	182
Belső nyílás vágása	13	183
Szögben végzett vágás	14	183
Rozsdamentes acél lapok vágása esetén	15	183
Csatlakoztatás porszívóhoz	16	183
Alapzat	17	183
A tartozékok kiválasztása	—	184

PENGEVÁLASZTÁS

A maximális működési hatékonyság és a legjobb eredmények elérése érdekében nagyon fontos, hogy a vágandó anyag típusának és vastagságának megfelelő, leginkább igazodó penge kiválasztása. A penge száma az egyes pengék befogása mellett van begravírozva. Az 3-es táblázat alapján válassza ki a megfelelő pengét.

KARBANTARTÁS ÉS ELLENŐRZÉS

FIGYELEM

Az ellenőrzések vagy a karbantartási müveletek elvégzése előtt vegye ki az akkumulátort.

1. A penge ellenőrzése

Ha a készüléket tompa, vagy sérült pengével is tovább használja, azzal csökkenti a vágás hatékonyságát és a motor túlterheltségét okozhatja. Azonnal cserélje ki a pengét egy új pengére, amint túlzott mértékű kopást észlel rajta.

2. A rögzítőcsavarok ellenőrzése

Rendszeresen ellenőrizze az összes rögzítő csavart és győződjön meg arról, hogy megfelelően meg vannak szorítva. Ha bármelyik csavar laza, azonnal húzza meg. Ennek elmulasztása komoly veszélyt jelenthet.

3. A motor karbantartása

A szerszámgép „lelke” a motor tekercselése. Legyen óvatos, hogy a tekercs ne sérüljön meg és/vagy ne kerüljön rá víz vagy olaj.

4. A készülék külső tisztítása

Ha a szerszámgép szennyeződött, törölje le puha, száraz ronggyal vagy benedvesített, szappanos ronggyal. Ne használjon klóros oldószereket, benzint vagy festékhígítót, mivel ezek szétmarhatják a műanyagot.

5. Tárolás

A szerszámgépet olyan helyen tárolja, ahol a hömérséklet alacsonyabb 40°C-nál, valamint tartsa távol gyermekektől.

MEGJEGYZÉS

Lítiumion akkumulátorok tárolása.

Tárolás előtt győződjön meg róla, hogy a lítiumion akkumulátor teljesen fel van töltve.

Ha hosszú időn át, (három, vagy több hónap) alacsony töltéssel tárolja az akkumulátorokat, akkor csökkenhet a teljesítményük, ezáltal jelentősen csökken a használati idejük, és alkalmatlanná válhatnak a töltés megtartására. Az akkumulátor jelentősen lecsökkent használati ideje azonban visszaállítható, ha kettő-öt alkalommal feltölti, majd lemeríti az akkumulátort.

Há az akkumulátor rendkívül hamar lemerül a folyamatos töltés és használat ellenére, akkor tekintse használhatatlannak, és vegyen újat.

FIGYELEM

A kéziszerszámok üzemeltetése és karbantartása során be kell tartani az adott országban érvényes biztonsági előírásokat és szabványokat.

Fontos megjegyzés a HiKOKI vezeték nélküli elektromos szerszámok akkumulátoraihoz

Minden esetben eredeti akkumulátort használjon. Ha nem általunk gyártott akkumulátort használ, vagy ha szétszereli és atalakítja az akkumulátort (mint pl. szétszerelés és cellák vagy más belső alkatrészek cseréje), nem garantálható a vezeték nélküli elektromos szerszámaink biztonsága és teljesítménye.

GARANCIA

A HiKOKI szerszámgépekre a törvény által előírt országos előírásoknak megfelelő garanciát vállalunk. A garancia nem vonatkozik a helytelen vagy nem rendeltetésszerű használatból, továbbá a normál mértékűnek számító elhasználódásból, kopásból származó meghibásodásokra, károkra. Reklamáció esetén kérjük, küldje el a – nem szétszerelt – szerszámgépet a kezelési útmutató végén található GARANCIA BIZONYLATTAL együtt a hivatalos HiKOKI szervizközpontba.

A környezeti zajra és vibrációra vonatkozó információk A mért értékek az EN62841 szabványnak megfelelően kerültek meghatározásra és az ISO 4871 alapján kerülnek közzétételre.

Mért A-hangteljesítményszint: 95 dB (A). Mért A-hangnyomásszint: 84 dB (A). Bizonytalanság K: 5 dB (A).

Viseljen hallásvédő eszközt.

EN62841 szerint meghatározott rezgési összértékek (háromtengelyű vektorösszeg).

Deszkák vágása: Rezgéskibocsátás értéke a_h , B = 8,0 m/s² Bizonytalanság K = 4,6 m/s²

Fémlemezek vágása: Rezgéskibocsátás értéke a_h , M = 5,2 m/s² Bizonytalanság K = 1,5 m/s²

A megállapított rezgési összérték mérése egy szabványos teszteljárásnak megfelelően történt, és az érték két szerszám összehasonlítására is használható. Ez az érték az expozíciós határértékek előzetes felmérésére is használható.

FIGYELMEZTETÉS

○ A szerszám használatától függően a kibocsátott rezgés a szerszámgép tényleges használata során eltérhet a megadott összértéktől.
○ A szerszámkezelő védelme érdekében tegye meg a megfelelő biztonsági óvintézkedéseket és ehhez vegye fi gyelembe a használat tényleges körülményei során becsült kibocsájtási értékeket (vegye fi gyelembe az üzemeltetési ciklus összes szakaszát a tényleges használaton kívül, például amikor a szerszámgép ki volt kapcsolva vagy üresjáratban volt).

MEGJEGYZÉS

A HiKOKI folyamatos kutatási és fejlesztési programja következtében az itt szereplő műszaki adatok előzetes bejelentés nélkül változhatnak.

1. táblázat A megfelelő pengék listája

Vágandóanyag	PengeAnyagminőség	1. sz.(Szuperhosszú)	11. sz. 1	12. sz. 15.	sz. 16. sz.	21. sz. 22.	sz. 41. sz.	97. sz.
		Anyagvastagság (mm)
Faanyag	Általánosfaanyag	135 alatt	10 - 55 20	alatt 10 -	55 5 - 40	10 - 65
	Furnérlemez 5 - 30	10 alatt 5	- 30	3 - 20
Vaslemez	Lágyacél lemez				3 - 6	3 alatt				2 - 5
	Rozsdamentesacél lemez									1,5 - 2,5
Nemvasfémek	Alumínium,vörösrézsárgaréz				3 - 12	3 alatt				5 alatt
	Alumíniumpárkány				Magasságlegfeljebb25					Magasságlegfeljebb25
Műanyagok	Fenolgyanta,melamin, gyanta,stb.				5 - 20	6 alatt	5 - 15	6 alatt		5 - 15
	Vinilklorid,akrilgyanta, stb.		5 - 30	10 alatt	5 - 20	5 alatt	5 - 30	3 - 20		5 - 15
	Polietilén hab,sztírolhab		10 - 55	3 - 25	5 - 25	3 - 25	10 - 55	3 - 40		5 - 25
Papírpép	Kartonlap,hullámpapír		10 - 55	3 - 25			10 - 55	3 - 40
	Préselt lemez				3 - 25	6 alatt				3 - 25
	Préselt rostlemez					6 alatt

MEGJEGYZÉS

A minimális vágási sugár az 1. sz. (Szuper hosszú), 21. sz., 22. és 41. sz. pengék esetében 100 mm.

OBECNÁ BEZPEČNOSTNÍ VAROVÁNÍ TÝKAJÍCÍ SE BEZPEČNOSTI ELEKTRICKÉHO NÁŘADÍ

⚠ UPOZORNĚNÍ

Pri nabíjaní batérie z AC zdroja napájania

O Pripojte napájací kábel nabíjačky k zásuvke.

*1 AC napájanie/12 V DC napájanie (vo vozidle)

POZNÁMKA

1106 Bogáncsvirág u.5-7, Budapest, Hungary

Tel: [phone]

Fax: [phone]

URL: http://www.hikoki-powertools.hu

Hikoki Power Tools Polska Sp. z o. o.
