SC 2 Deluxe EasyFix Premium - Limpador a vapor Kärcher - Manual de utilização gratuito

Tipo de produto	Limpador a vapor
Marca	Kärcher
Modelo	SC 2 Deluxe EasyFix Premium
Dimensões (L x l x H)	304 x 231 x 287 mm
Peso (sem acessórios)	2,7 kg
Alimentação elétrica	220-240 V ~ 50-60 Hz
Potência de aquecimento	1500 W
Pressão de serviço máxima	0,32 MPa
Tempo de aquecimento	6,5 minutos
Fluxo de vapor contínuo	40 g/min
Pico de vapor máximo	100 g/min
Capacidade da caldeira	1,0 L
Classe de proteção	I
Tipo de proteção	IPX4
Acessórios incluídos	Mangueira de vapor, punho de vapor, bico jato caneta, escovas redondas (pequena e grande), bico Power, aspirador manual, bico para piso, panos de microfibra (1+2), tubos de extensão (2), bolsa de acessórios
Funções principais	Limpeza a vapor sem detergente, fluxo ajustável (3 posições), segurança infantil, desligamento automático em caso de superaquecimento
Segurança	Regulador de pressão, fecho de segurança com válvula, termostato de segurança, segurança infantil no seletor de vapor
Manutenção e limpeza	Descalcificação recomendada conforme dureza da água (a cada 25 a 55 enchimentos), enxágue da caldeira a cada 10 enchimentos, lavagem dos panos na máquina a 60°C máx
Peças sobressalentes e reparabilidade	Acessórios e peças de reposição originais disponíveis em www.karcher.com, serviço de assistência autorizado
Garantia	De acordo com as condições do país, defeitos de material ou fabricação cobertos (ver nota fiscal)

Perguntas frequentes - SC 2 Deluxe EasyFix Premium Kärcher

Como usar o limpador a vapor Kärcher SC 2 Deluxe EasyFix Premium?

Encha a caldeira com no máximo 1 L de água (destilada ou potável). Conecte o aparelho, aguarde o indicador ficar verde (cerca de 6,5 min). Acione o punho de vapor. Ajuste o fluxo com o seletor (3 posições). Use os acessórios adequados para cada superfície.

Posso usar água da torneira?

Sim, você pode usar água potável. No entanto, para evitar incrustações, é recomendável usar água destilada. Se usar água da torneira, a descalcificação deverá ser feita com mais frequência conforme a dureza da água.

Como descalcificar a caldeira?

Use apenas o descalcificador Kärcher. Prepare 2 saquetas para 1 L de água. Encha a caldeira, deixe agir por 8 horas sem fechar, esvazie, e depois enxágue 2 a 3 vezes com água fria. A frequência depende da dureza da água (veja tabela no manual).

Quais acessórios estão incluídos?

A entrega inclui: mangueira de vapor, punho de vapor, bico jato caneta, escovas redondas (pequena e grande), bico Power, aspirador manual com revestimento de microfibra, bico para piso com panos de microfibra (1+2), tubos de extensão (2) e uma bolsa de acessórios.

Como limpar pisos com este aparelho?

Varra ou aspire o piso primeiro. Monte os tubos de extensão no punho, depois o bico para piso. Fixe o esfregão de microfibra (faixas aderentes). Trabalhe lentamente nas áreas sujas. Não use em parquet não vitrificado ou pisos de madeira.

O que fazer se o vapor não sair?

Verifique se a caldeira não está vazia (adicione água). Se o punho de vapor estiver travado, empurre o seletor de início de vapor para frente para desativar a segurança infantil. Se o problema persistir, a caldeira pode estar incrustada: descalcifique-a.

Posso limpar tecidos com vapor?

Sim, para refrescar tecidos. Teste primeiro em uma área escondida: vaporize, deixe secar, verifique a cor e a forma. Mantenha uma distância de 10 a 20 cm para roupas penduradas.

Como guardar o aparelho após o uso?

Desligue o aparelho, desconecte, purgue o vapor restante acionando o punho. Enrole a mangueira e o cabo ao redor do punho. Guarde os acessórios na bolsa depois de secá-los. Armazene em local seco e protegido contra geada.

Quais são as instruções de segurança importantes?

Não modifique os dispositivos de segurança. Cuidado com queimaduras: a superfície do aparelho e o vapor estão quentes. Não direcione o vapor para pessoas, animais ou plantas. Desconecte sempre antes da manutenção. Use apenas acessórios originais.

O que fazer em caso de avaria?

Consulte o capítulo Solução de problemas do manual. Causas frequentes: caldeira vazia, incrustação, segurança infantil ativada. Se o problema persistir, contate o serviço de assistência Kärcher autorizado. Não tente reparar o aparelho ligado.

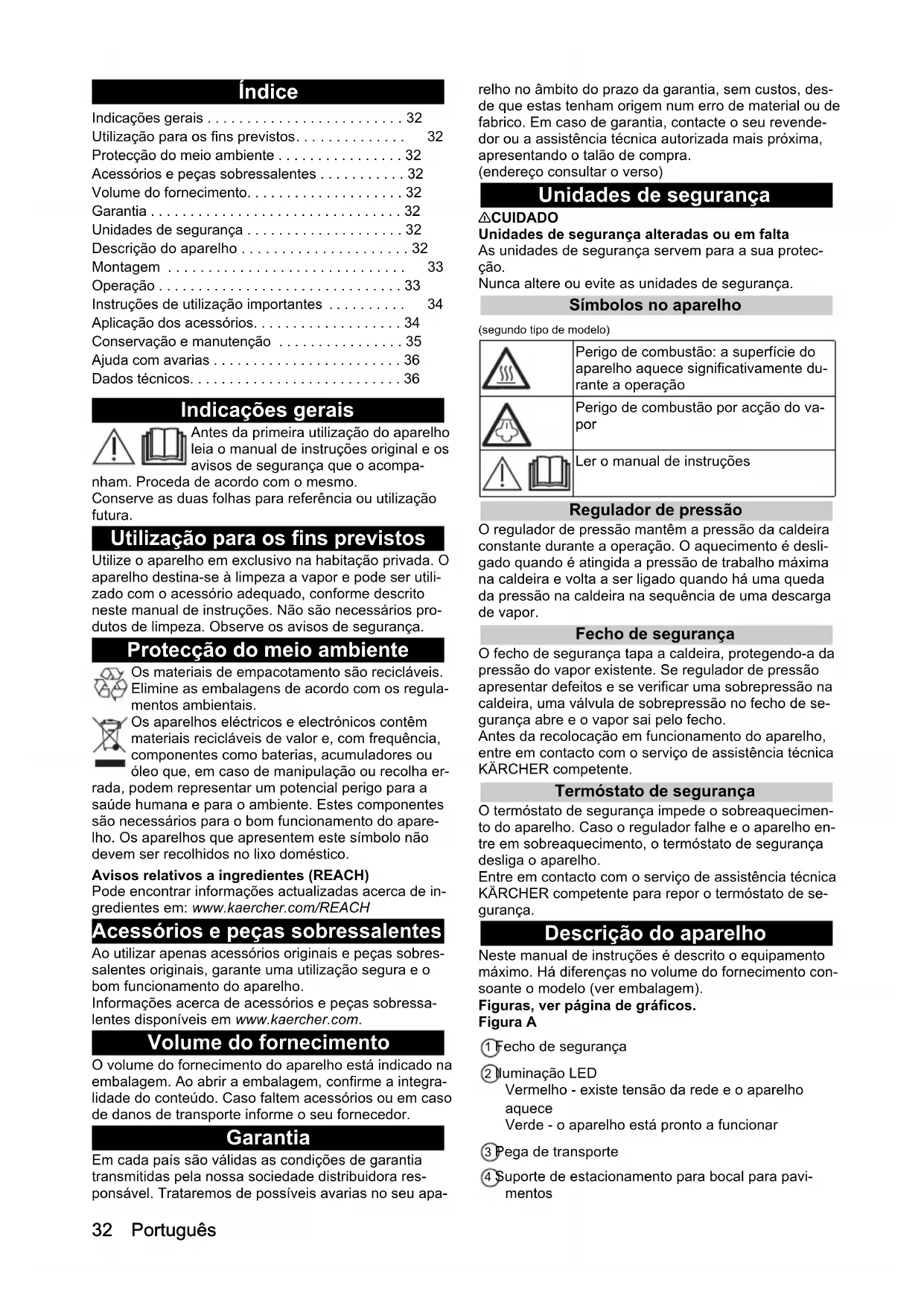

MANUAL DE UTILIZADOR SC 2 Deluxe EasyFix Premium Kärcher

Utilização para os fins previstos 32

Proteção do meio ambiente 32

Acessórios e peças sobressalentes 32

Volume do fornecimento 32

Garantia 32

Unidades de segurança 32

Descrição do aparelho 32

Montagem 33

Operação 33

Instruções de utilização importantes 34

Aplicação dos acessórios 34

Conservação e manutenção 35

Ajuda com avarias 36

Dados técnicos 36

Indicações gerais

Antes da primeira utilização do aparelho, leia o manual de instruções original e os avisos de segurança que o acompanham.

Proceda de acordo com o mesmo.

Conserve as folhas para referência ou utilização futura.

Utilização para os fins previstos

Utilize o aparelho em exclusivo na habitação privada. O aparelho destina-se à limpeza a vapor e pode ser realizado com o acessório adequado, conforme descrito neste manual de instruções. Não são necessários produtos de limpeza. Observe os avisos de segurança.

Proteção do meio ambiente

Os materiais de empacotamento são recicláveis. Elimine as embalagens de acordo com os regulamentos ambientais.

Os aparelhos elétricos e eletrônicos contêm materiais recicláveis de valor e, com frequência, componentes como baterias, acumuladores ou óleo que, em caso de manipulação ou recolha errada, podem representar um potencial perigo para a saúde humana e para o ambiente. Estes componentes são necessários para o bom funcionamento do aparelho. Os aparelhos que apresentam este símbolo não devem ser recolhidos no lixo doméstico.

Rada, pode representar um potencial perigo para a saúde humana e para o ambiente. Estes componentes são necessários para o bom funcionamento do aparelho. Os aparelhos que apresentam este símbolo não devem ser recolhidos no lixo doméstico.

Pode encontrar informações realizadas acerca de ingredientes em: www.kaercher.com/REACH

Pode encontrar informações realizadas acerca de ingredientes em: www.kaercher.com/REACH

Ao utilizar apenas acessórios originais e peças sobressalentes originais, garante uma utilização segura e o bom funcionamento do aparelho.

Ao utilizar apenas acessórios originais e peças sobressalentes originais, garante-se uma utilização segura e o bom funcionamento do aparelho.

Informações acerca de acessórios e peças sobressalentes disponíveis em www.kaercher.com.

O volume do fornecimento do aparelho está indicado na embalagem. Ao abrir a embalagem, confirme a integralidade do conteúdo. Caso faltem acessórios ou em caso de danos de transporte, informe o seu fornecedor.

Garantia

Em cada país são válidas as condições de garantia transmitidas pela minha sociedade distribuidora responsável. Trataremos de possíveis avarias no seu apa

relho no âmbito do prazo da garantia, sem custos, desde que estas tenham origem em erro de material ou de fabrico. Em caso de garantia, contacte o seu revendedor ou a assistência técnica autorizada mais próxima, apresentando o talão de compra. (endereço consultar o verso)

Unidades de segurança

△CUIDADO

Unidades de segurança alteradas ou em falta

As unidades de segurança servem para a sua proteção.

Nunca altere ou evite as unidades de segurança.

Símbolos no aparelho

	Perigo de combustão: a superficie do aparecido aquece significativamente durante a operação
	Perigo de combustão por acção do vapor
	Ler o manual de instrções

Regulador de pressão

O regulador de pressão mantém a pressão da caldeira constante durante a operação. O aquecimento é desligado quando é atingida a pressão de trabalho máxima na caldeira e volta a ser ligado quando há uma queda da pressão na caldeira na sequência de uma descarga de vapor.

Fecho de segurança

O fecho de segurança liberta o vapor existente. Se o regulador de pressão apresentar defeitos e se verificar uma sobrepressão na caldeira, uma válvula de sobrepressão no fecho de segurança abre e o vapor sai.

Antes da recolocação em funcionamento do aparelho, entre em contacto com o serviço de assistência técnica KARCHER competente.

O termostato de segurança impede o sobreaquecimento do aparelho. Caso o regulador falhe e o aparelho entre em sobreaquecimento, o termostato de segurança desliga o aparelho.

Entre em contacto com o serviço de assistência técnica KÄRCHER competente para repor o termostato de segurança.

Descrição do aparelho

Neste manual de instruções é descrito o equipamento máximo. Há diferenças no volume do fornecimento consoante o modelo (ver embalagem).

Figuras, ver página de gráficos.

Figura A

Vermelho - existe tensão da rede e o aparelho aquece

5 Braçadeira para cabo 6 Cabo de ligação à rede com ficha de rede 7 Suporte para acessórios 8 Roltos de direção traseiros (2x) 9 Roltos de direção à frente (2x) 10 Pistola de vapor 11 Tecla de desbloqueio 12 Interruptor de seleção para quantidade de vapor (com segurança infantil) 13 Alavanca de vapor 14 Mangueira de vapor 15 Bico de jato pontual 16 Escova circular (pequena) 17** Bico de alta potência 18** Escova circular (grande) 19 Bocal manual 20 Revestimento de microfibras do bocal manual 21 Tubos de extensão (2 unidades) 22 Tecla de desbloqueio 23 Bocal para pavimentos 24 Tira aderente 25 Pano de microfibras para o chão (1 unidade) 26** Pano de microfibras para o chão (2 unidades) 27 Saco porta-acessórios

** opcional

Montagem

Montar acessórios

1. Deslocar a extremidade aberta do acessório na pistola de vapor até a tecla de desbloqueio da pistola de vapor engatar.

Figura G

1. Deslocar a extremidade aberta do acessório no bico de jato pontual.

Figura H

1. Ligar os tubos de extensão à pistola de vapor.

a Deslocar o 1.º tubo de extensão na pistola de vapor até a tecla de desbloqueio da pistola de vapor engatar.

O tubo de união está ligado.

b Deslocar o 2.º tubo de extensão para o 1.º tubo de extensão.

Os tubos de união estão ligados.

Figura I

1. Deslocar o acessório e/ou o bocal para pavimentos para a extremidade livre do tubo de extensão.

Figura J

O acessório está ligado.

Separar acessórios

1. Deslocar o interruptor de seleção da quantidade de vapor para TRS.

1. Premir a tecla de desbloqueio e separar as peças.

Operação

Encher com água

Aviso

A água quente diminui o tempo de aquecimento.

Aviso

Não é necessário descalcificar a caldeira se o aparelho for utilizado continuamente com água destilada comum.

1. Colocar o aparelho numa base fixa.
2. Ligar a ficha de rede a uma tomada.

Figura D

A iluminação LED acende a vermelho.

1. Assim que a iluminação LED acende a verde, o aparelho está operacional.

Figura E

Regular a quantidade de vapor

A quantidade de vapor expelido é regulada com o interruptor de seleção da quantidade de vapor. O interruptor de seleção tem 3 posições:

Quantity de vapor Tmaxa

Quantity de vapor reduzida

Sem vapor - Segurança infantil Aviso Nesta posicao, não é possivel acontear a alavanca de vapor.

1. Deslocar o interruptor de seleção da quantidade de vapor para a quantidade de vapor necessária.
2. Pressionar a alavanca de vapor.
3. Antes do início da limpeza, aponte a pistola de vapor para um pano até o vapor começar a sair uniformemente.

Se, durante a operação, a quantidade de vapor diminuir ou o vapor deixar de ser expelido, reabasteça com água.

1. Desligue o aparelho, consulte o capítulo "Desligar o aparelho".
2. Desaparafuse o fecho de segurança.
3. Encha a caldeira com, no máximo, 1 litro de água destilada ou água da rede.
4. Aparafuse o fecho de segurança.
5. Ligue a ficha de rede a uma tomada.
6. Aguarde até que a iluminação LED mude de vermelho para verde.

O aparelho está operacional.

Desligar o aparelho

1. Retire a ficha de rede da tomada.
2. Prima a alavanca de vapor até deixar de sair vapor. Figura M

A caldeira está sem pressão.

1. Posicione para trás a segurança infantil (interruptor de seleção da quantidade de vapor).

Lave a caldeira do aparelho o mais tardar a cada 10 enchimentos da caldeira. 1. Desligue o aparelho, consulte o capítulo "Desligar o aparelho". 2. Deixe arrefecer o aparelho. 3. Separe os acessórios. 4. Encha a caldeira com água e agite energicamente. Tal permite que os resíduos de calcário acumulados na base da caldeira se soltem. 5. Retire toda a água da caldeira.

Figura P

Armazenar o aparelho

1. Enrolar a mangueira de vapor e o cabo de ligação à rede à volta da pega de transporte ou do aparelho e/ou colocar a pistola de vapor no bocal para pavimentos.

Figura O

1. Colocar os tubos de extensão no suporte para acessórios grande ou deixar secar e colocar no saco porta-acessórios.

Figura O

1. Deixar os restantes acessórios secarem e, em seguida, armazenar no saco porta-acessórios.

Figura O

1. Guardar o aparelho num local seco e sem risco de congelamento.

Instruções de utilização importantes

É recomendável varrer ou aspirar o chão antes de utilizar o aparelho. Desta forma, assegura-se que não existe sujidade ou partículas soltas no chão antes da limpeza húmida.

Renovar tecidos

Verificar sempre a compatibilidade dos tecidos numa zona escondida antes de utilizar o aparelho: Humedecer o tecido, deixar secar e verificar se sofreu alterações na forma ou na cor.

Limpar superfícies revestidas ou pintadas

ADVERTÊNCIA

Superfícies danificadas

O vapor pode soltar cera, produtos restauradores de móveis, revestimentos de plástico ou cores e rebordos de cantos.

Não direcione o vapor para cantos colados, pois o rebordo poderá soltar-se.

Não utilize o aparelho para limpar pisos de madeira ou pavimentos em parquet.

Não utilize o aparelho para limpar superfícies pintadas ou revestimentos de plástico, como, por exemplo, mobiliário doméstico e de cozinha, portas ou parquet.

1. Para limpar estas superfícies, humedeça ligeiramente um pano e passe-o nas superfícies.

Limpeza de vidros

ADVERTÊNCIA

Quebra de vidros e superfícies danificadas

O vapor pode danificar pontos vedados do caixilho da janela e, em caso de baixas temperaturas exteriores, provocar tensões na superfície da janela e, consequentemente, quebrar o vidro.

Não direcione o vapor para pontos vedados do caixilho da janela.

Com baixas temperaturas exteriores, aqueça a janela, humedecendo ligeiramente toda a superfície em vidro.

• Limpar a área da janela com o bocal manual e a cobertura. Para retirar a água, utilize um rodo ou seque a área.

Aplicação dos acessórios

Pistola de vapor

A pistola de vapor pode ser utilizada sem acessórios nas seguintes áreas de utilização:

• Para eliminar pequenos vincos em peças de vestuário penduradas: vaporizar a peça de vestuário a uma distância de 10 a 20 cm.
• Para limpar pó húmido: humedecer ligeiramente um pano e passá-lo nos móveis.

Bico de jato pontual

O bico de jato pontual destina-se à limpeza de zonas de difícil acesso, juntas, comandos, torneiras, tubagem de drenagem, lavatórios, sanitas, persianas ou radiadores. Quanto mais perto o bico de jato pontual estiver do local com sujidade, mais eficaz será a limpeza, já que a temperatura e a quantidade de vapor atingem o seu valor máximo na saída do bico. As quantidades significativas de depósitos de calcário podem ser eliminadas com um produto de limpeza adequado antes da limpeza a vapor. Deixar o produto de limpeza atuar durante aprox. 5 minutos e, em seguida, vaporizar.

A escova circular é apropriada para limpar a sujidade persistente. As escovas permitem remover facilmente a sujidade persistente.

ADVERTÊNCIA

Superfícies danificadas

A escova pode riscar superfícies sensíveis.

Não adequada para a limpeza de superfícies sensíveis.

1. Montar a escova circular no bico de jato pontual.

Figura H

Escova circular (grande)

A escova circular grande é apropriada para a limpeza de grandes superfícies arredondadas, p. ex. lavatórios, chuveiros, banheiras, lava-louça.

ADVERTÊNCIA

Superfícies danificadas

A escova pode riscar superfícies sensíveis.

Não adequada para a limpeza de superfícies sensíveis.

1. Montar a escova circular grande no bico de jato pontual.

Figura H

Bico de alta potência

O bico de alta potência permite limpar a sujidade difícil, soprar em cantos, juntas, etc.

1. Montar o bico de alta potência como a escova circular no bico de jato pontual.

Figura H

Bocal manual

O bocal manual destina-se à limpeza de áreas laváveis, cabines de duche e espelhos.

1. Retirar a cobertura através do bocal manual.

Bocal para pavimentos

O bocal para pavimentos destina-se à limpeza de revestimentos de pavimentos e paredes, por ex., pavimentos em pedra, ladrilhos e pavimentos PVC.

ADVERTÊNCIA

Danos devido à atuação de vapor

O calor ou a humidade pode causar danos.

Teste a resistência ao calor e à atuação de vapor numa zona mais escondida e com pouca quantidade de vapor antes da aplicação.

Aviso

Na limpeza a vapor, os resíduos de detergente ou emulsões de conservação poderão provocar estrias nas áreas sujeitas a limpeza, que desaparecem após várias aplicações.

É recomendável varrer ou aspirar o chão antes de utilizar o aparelho. Desta forma, assegura-se que não existe sujidade ou partículas soltas no chão antes da limpeza húmida. Em áreas com elevado grau de sujidade, proceder de forma lenta para que o vapor possa atuar durante mais tempo.

1. Ligar os tubos de extensão à pistola de vapor.

Figura I

1. Deslocar o bocal para pavimentos no tubo de extensão.

Figura J

1. Fixar o pano de chão no bocal para pavimentos. a Colocar o pano de chão no chão, com as tiras aderentes viradas para cima.

b Posicionar o bocal para pavimentos no pano de chão com ligeira pressão.

Figura K

O pano de chão adere automaticamente ao bocal para pavimentos através das tiras aderentes.

Remover o pano de chão

1. Colocar um pé na aba para o pé do pano de chão e levantar o bocal para pavimentos.

Figura K

Aviso

Inicialmente, as tiras aderentes do pano de chão encontram-se muito fortes e pode ser difícil de retirar do bocal para pavimentos. Após várias utilizações e a lavagem do pano de chão, é fácil de remover do bocal para pavimentos e aparece a aderência ideal.

1. Em caso de interrupção do trabalho, encaixar o bocal para pavimentos no suporte de estacionamento.

Figura N

Conservação e manutenção

Não é necessário descalcificar a caldeira se o aparelho for utilizado continuamente com água destilada comum.

Aviso

Dado que o aparelho acumula calcário, recomendamos que este seja descalcificado de acordo com os valores de enchimento da caldeira indicados na tabela (EC = valores de enchimento da caldeira).

intervalo de dureza		°dH	mmol/I	EC
mole	0-7 0-1,3 55
I medi	7-14	1,3-2,5	45
II	dura	14-21	2,5-3,8	35
V	muito dura	>21 >3,8 25

Aviso

O serviço de águas ou os serviços públicos poderão fornecer informações quanto à dureza da água da rede.

ADVERTÊNCIA

Superfícies danificadas

O agente descalcificante pode corroer superfícies sensíveis.

Encha e esvazie o aparelho com cuidado.

1. Desligar o aparelho, consultar o capítulo.
2. Deixar arrefecer o aparelho.
3. Desaparafusar o fecho de segurança.
4. Retirar toda a água da caldeira.

Figura P

ADVERTÊNCIA

Danos no aparelho devido ao agente descalcificante

A aplicação de um agente descalcificante inadequado ou de uma dosagem incorreta do agente descalcificante pode danificar o aparelho. Utilize apenas o agente descalcificante KÄRCHER. Utilize 2 unidades de doseamento de agente descalcificante para 1,0 l de água. 5. Aplicar a solução descalcificante de acordo com as indicações. 6. Encher a caldeira com a solução descalcificante. Não fechar a caldeira. 7. Deixar a solução descalcificante atuar durante aprox. 8 horas. 8. Retirar toda a solução descalcificante da caldeira. 9. Repetir o procedimento de descalcificação, se necessário. 10. Lavar a caldeira 2 a 3 vezes com água fria para remover os resíduos da solução descalcificante. 11. Retirar toda a água da caldeira. Figura P

Conservação do acessório

(Acessório - de acordo com o volume do fornecimento)

Aviso

O pano de chão e a cobertura para o bocal manual estão pré-lavados e podem ser utilizados imediatamente para trabalhar com o aparelho. O pano de microfibras não é adequado para o secador.

Aviso

Observar os avisos relativos ao tempo de lavagem para lavar os panos. Não utilize amaciador da roupa para que os panos absorvam melhor a sujidade.

1. Lavar os panos de chão e coberturas na máquina de lavar roupa a 60°C, no máximo.

Ajuda com avarias

As avarias têm, geralmente, causas simples que podem ser corrigidas por si com a ajuda do seguinte resumo. Em caso de dúvida ou no caso de se tratar de uma avaria não mencionada, contacte o serviço de assistência técnica autorizado.

ATENÇÃO

Perigo de choque elétrico e queimaduras

É perigoso eliminar falhas enquanto o aparelho estiver ligado à corrente ou se ainda não tiver arrefecido.

Retire a ficha de rede.

Deixe o aparelho arrefecer.

A caldeira apresenta calcário.

• Descalcificar a caldeira.

Sem vapor

Sem água na caldeira

• Reabastecer com água, consultar o capítulo Reabastecer com água.

É impossível pressionar a alavanca de vapor

A alavanca de vapor está protegida com a segurança infantil.

• Deslocar a alavanca de segurança infantil (interruptor de seleção da quantidade de vapor) para a frente. A alavanca de vapor está desbloqueada.

Ligação elétrica

Tensão V 220-240

Fase ~ 1

Freqência Hz 50-60

Tipo de proteção IPX4

Classe de proteção I

Características

Potência de aquecimento W	1500
Pressão de trabalho Tmaxima	MPa	0,32
Tempo de aquecimento	Minutos	6,5
Vapor contínuo	g/min	40
Saía de vapor Tmaxima	g/min	100

Quantidade de enchimento

Caldeira	I	1,0
Medidas e pesos
Peso (sem acessós)	kg	2,7
Comprimento	mm	304
Largura	mm	231
Altura	mm	287

Reservados os direitos a alterações técnicas.

Conteúdo

1. Coloque o ferro de engomar sobre o calcanhar.

Imagem G

1. para o tubo de extensão.

3. Coloque o acessório no lugar.

Coloque o acessório no lugar.
