MANUAL DE UTILIZADOR GDC40 GREENWORKS

Portugues (Tradução das instruções originais)

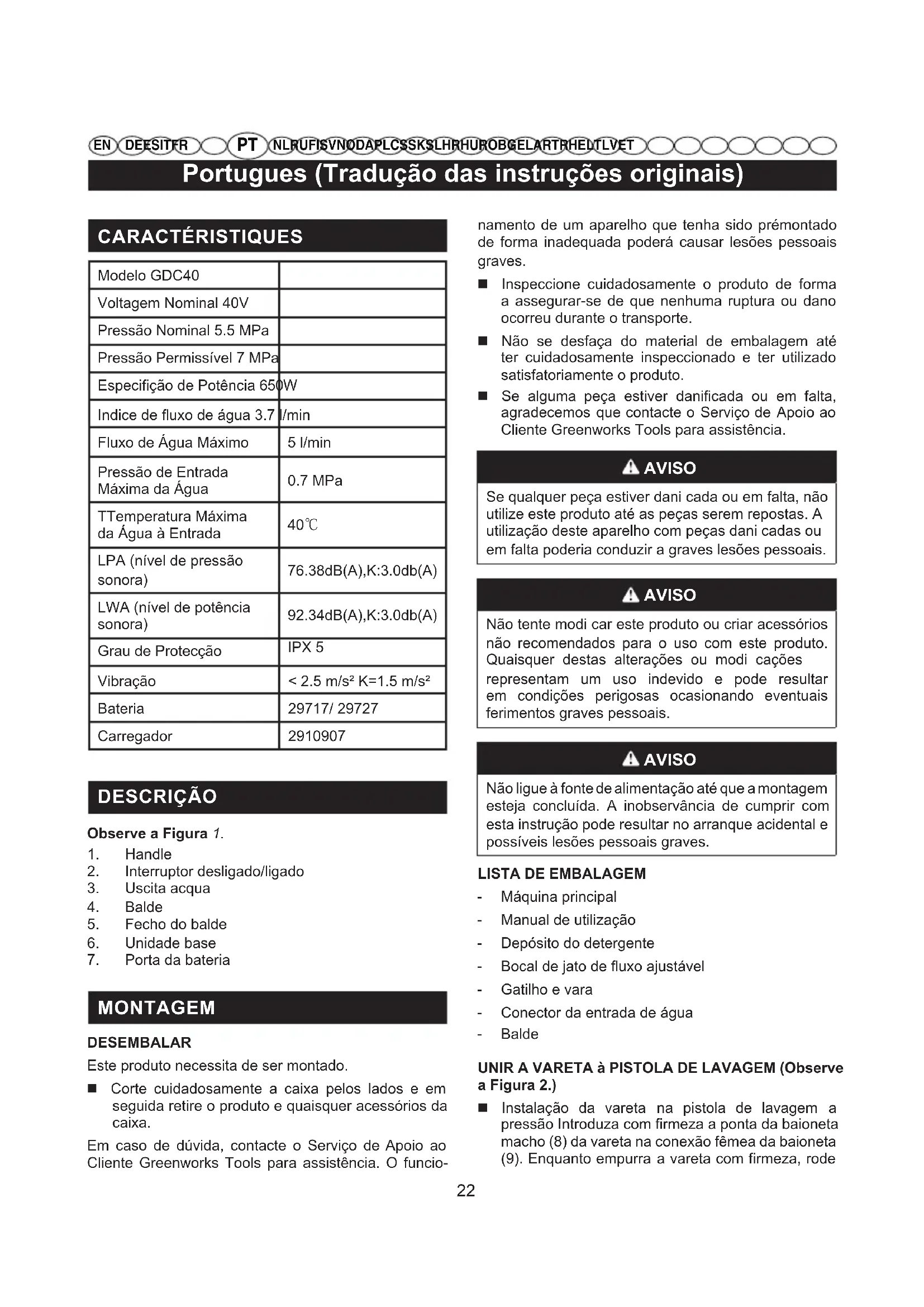

CHARACTERISTIQUES

Modelo GDC40
Voltagem Nominal 40V
Pressão Nominal 5.5 MPa
Pressão Permissível 7 MPa
Especiação de Potência 650W
Indice de fluxo de água 3.7	I/min
Fluxo de Água Maximo	5 I/min
Pressão de Entrada Maxima da Água	0.7 MPa
TTemperatura Maxima da Água à Entrada	40°C
LPA (nível de pressão sonora)	76.38dB(A),K:3.0db(A)
LWA (nível de potência sonora)	92.34dB(A),K:3.0db(A)
Grau de Proteção	IPX 5
Vibração	< 2.5 m/s² K=1.5 m/s²
Bateria	29717/ 29727
Carregarador	2910907

DESCRICAO

Observe a Figura 1.

1. Handle
2. Interruptor desligado/ligado
3. Uscita acqua
4. Balde
5. Fecho do balde
6. Unidade base
7. Porta da bateria

MONTAGEM

DESEMBALAR

Corte@cuidadosamente a caixavelos lados e em seguida retire o produits e quaisquer acessórios da caixa.

Em caso de duvida, contacte o Servico de Apoio ao Cliente Greenworks Tools para assistencia. O funcio

namento de um aparelho que tenha sido premontado de forma inadequada poderá causar lesões pessoas graves.

Inspeccione cuidadosamente o produit de forma a assegurar-se de que nenhuma ruptura ou dano ocorreu durante o transporte.
- Não se desfaça do material de embalagem até ter cuidadosamente inspeccionado e ter utilizes satisfatoriamente o produto.
Se alguma peça estiver danificada ou em falta, agradecemos que contacte o Servço de Apoio ao也不会 Greenworks Tools para assistência.

AVISO

Se qualquer peça estiver dani cada ou em falta, não utilize este produit até as peças serem repostas. Autilização deste aparecido com peças dani cadas ou em falta poderia conducir a graves lesões pessoas.

AVISO

Não tente modi car este produit ou Criar acessórios não recomendados para o uso com este produits. Quaisquer destas alterações ou modi cações representam um uso indevido e pode resultar em condições perigosas occasionando eventuais ferimentos graves pessoasis.

AVISO

Não ligue à fonte de alimentação às é que a montagem esteja conclusão. A inobservança de cumprir com esta instrução pode resultar no arranque accidental e possíveis lesões pessoas graves.

LISTA DE EMBALAGEM

• Maquina principal
• Manual de'utilisation
  Deposito do detergente
  Bocal de jato de fluxo ajustavel
  Gatilho e vara
• Conector da entrada de agua
• Balde

UNIR A VARETA à PISTOLA DE LAVAGEM (Observe a Figura 2.)

Instalacao da vareta na pistola de lavagem a pressao Introduza com firmeza a ponta da baioneta macho (8) da vareta na conexao femea da baioneta (9).Enquanto empurra a vareta com firmeza, rode

Portugues (Tradução das instruções originais)

no sentido dos ponteiros do relógio até as linguetas encaixarem no seu lugar para asseguir a união sem haver fugas.

MONTAR O BALDE (Observe a Figura 3.)

Alinhe a entrada de agua (10) na unidade base com a sina de (11) na parte inferior do balde e assente o balde na unidade base.
- Verifique o alinhamento para garantir a devida estanquicidade e ligaçao.
Vire os fechos na undiade base e tranque o balde. Pressione as extremidades do fecho para truncar o balde a unidade base.

PARA INSTALAR A BATERIA (Observe a Figura 4.)

Abra a porta do compartmento da bateria.
Alinha a ranhura no Conjunto da bateria com a aba elevada na lavadora de pressão.
- Certifique-se de que o trinco na lavadora de pressão fica na devida posicao e que o Conjunto da bateria está seguro na lavadora de pressão antes de partirar a utiliser.
- Feche a porta.

PARA RETIRAR A BATERIA (Observe a Figura 4.)

Cologne interruptor na posicao OFF, desligado.
- Prima o botão e retire a bateria.

OPERAÇÃO

Aplicações

Esta boa de lavar de pressao pode ser usada para as finalidades elencadas abaixo:

• Remover sujidade e dolor de pisos, pátios de cimento e paredes.
• Limpar carros, barcos, motocicletas, mobiliario exterior e barbecues.

CONEXão DA MANGUEIRA DE ALTA PRESSão COM O CABO DO GATILHO (Observe a Figura 5.)

Montagem

Empurre o conector (12) da mangueira de alta pressao no Conjunto (13) da pega do gatilho ate se encaixar.

Remoçao

• Acione o botão de mola (14) e puxe a mangueira de alta pressão para fora do Conjunto.

AVISO

A lavadora deve ser'utiliza numa superficie segura e estavel, numa posicao direita e vertical.

ADICIONAR AGUA AO BALDE (Observe a Figura 6.)

O abastecimento de agua deve vir da rede de abastecimento. NUNCA utilize agua quente ou agua de tanques ou lagos, etc. Para faculdade de'utilização, recomenda-se uma mangueira co enrolar automatico (não inclua).

AVISO

Desligue sempre a chave de desconexão da rede quando delexar a boaina desacompanhada.

AVISO

Não encha o balde com o balde ainda fixo à unidade base.

NOTA: Se não pretender usar o balde, pode usar a undiade base diretamente como lavadora a pressão.

Ligue una mangueira de jardim a entrada de agua.
Fixe una mangueira de jardim à rede de abastecimento.

Portugues (Tradução das instruções originais)

ATENÇAO

Ao ligar o aparelho à rede fornecimento de água (não à rede Pública de fornecimento de água potável), consulte os regulamentos locais dos organismos locais ou do fornecedor local de água.

Para garantir de que não ocurre qualquer returno de contaminantes para a rede de agua, o aparelho não pode estar directamente ligadoo à rede Pública de fornecimento de água potável.

Caso o aparelho sera ligado à rede de água potável, devem-se incorporar dispositivos de prevenção de returno de fl uxo ou fi xados aoSYSTEMA de fornecimento de agua. A instalação deve ser aceitePEGos organismos locais ouleo fornecedor de agua e deve ser realizada por pessoal的技术ico qualiço. Os dispositivos de prevenção de returno de fl uxo devem seradequados as categorias de fl uidos ecemprimir com o requisito de evitar o retroprocesso em conformidade com a EN 60335-2-79:2009.

USAR A PISTOLA INJECTORA (Observe a Figura 8.)

Para um maior controlo e segurar, mantenha sempre as两大iros na pistola.

Aperte o gatilho (15) para operar a arruela de pressao.
Solte o gatilho para deter o fluxo de agua atraves do bocal.

Pressione o botao de bloqueio (16) para a posicao ON (ligado).

Para desactivar o bloqueio:

■ Pressione o botão de bloqueio para a posicao OFF (desligado).

USAR OS BOCAIS (Observe a Figura 9.)

ATENÇAO

NUNCA mude bocais sem engatar o bloqueio na pistola injectora e NUNCA aponte a vara para o seu rosto ou o de outros.

Para conectar um bocal à vara:

Desligue a lavadora de pressão. Carregue no gatilho para libertar pressão.
■ Engate o bloqueio na pistola injectora puxando para baixo o fecho ate encaixar na ranhura.
Premere il tasto e insere l'ugello nell'asta sono a chenon scatti nella fessura.Faça c oincidir a claviha da Boca com o orificio quadrado.

Rode o bocal para fazer a forma de pulverização.

ADICIONAR DETERGENTE À MAQUINA DE LAVAR DE PRESSão (Observe a Figura 10-11.)

Utilize apenas deterentes concebidos para máquinas de lavar à pressão; deterentes hométricos, acidos, alcalinos, lixivias, solventes, material inflamçavel ou soluções industriais podem danificar a bomba. Vários deterentes podem exigir uma mistura antes de serem usados.

Prepare a solucao de limpeza conforme as instruções indicadas na garrafa da solucao.

NOTA: Use um funil, se necessario, para impedir o derramamento acidental do detergente para fora do deposito. Se se derramar algo detergente durante o processo de enchimento, certifique-se que a unidade está limpa e seca antes de prosseguir.

PPara aplicar o sabão:

Derrame o detergente no deposito de detergente.
Installare il serbatoio del sapone sul grilletto della pistola.
Ligue a boaquina de lavar de pressao e pulverize o detergente numa superficie seca usingo jactos longos, iguais e sobrepostos. Para evaporar ricas, nao deixe que o detergente seque na superficie.

ARRANQUE E PARAGEM DA MAQUINA DE LAVAR À PRESSÀO (Observe a Figura 12.)

ATENÇAO

Não meta a bomba a funcionar sem a água no balde ligada e ligada à rede.

Adicione agua ao balde.
Instale o balde e tranque.
Instale o Conjunto da bateria.
- Coloque o interruptor na posicao ON, ligado, para ligar o motor.
Ligue a mangueira e aperte o gatilho de alta pressao.

Portugues (Tradução das instruções originais)

MANUTENÇAO

AVISO

Ao realizar serviços de manutenção, use apenas peças de substituição identicas. O uso de quaisquer outras peças pode Criar perigo ou causar danos ao aparecido.

AVISO

Antes de inspecionar, limpar ou reparar o aparelho, deslige o motor, agarde que todas as peçasmoleis parem e remove oconjunto da bateria. Ofacto de nao seguir estas instruções pode causargraves lesoes pessoas ou danos a propriedade.

MANUTENÇAO GERAL

Evite usar solventes ao limpar as peças de plástico. A maior dos plácicos é susceptivel de sofrer danos de varioustipsode solvente commerciais e podem ser danificados pelo seu uso.Use banos limpos para remove a sujidade, a poeira, o oleo, a gordura, etc.

AVISO

Nunca, em qualquer momento, deleixe que fl uidos de travagem, petroleo, produits petroliferos, oleos de perfuração, etc., entrem em contacto com as peças de plastico. Os produits químicos podem dani car, entraquecer ou destruir o plastico, o que pode resultar em ferimentos graves. Apenas as peças que são indicadas na lista de peças se destinam a ser reparadas ou substituidas pelo cliente. Todais as outras peças devem ser substituidas num centro de assistência autorizada.

MANUTENÇA O DO BOCAL (Observe a Figura 13.)

A pressão excessiva da bomba (uma sensação de impulso quando se pressiona o gatilho) pode ser o resultado de um bocal sujo ou obstruído.

Desligue a maquina de lavar de pressao.
Desligue a boaina de lavar a pressao e feche o fornecimento de agua. Carregue no gatiinho para libertar pressao.
Retire o bocal da vara.

NOTE: Nunca aponte a vara pulverizadora para o seu rosto.

■ Usando um clipe de papel endireitado ou uma ferramenta de limpeza do bocal, liberte quaisquer

objectos estranhos que estejam a obstruir ou restringir o bocal.

■ Usando una mangueira de jardim, limpe/enxague os detritos do bocal.
Volte a conectar o bocal a vara.
Ligue o fornecimento de agua.

ARMAZENAMENTO DA MAQUINA DE LAVAR A PRESSão

Armazene-a numa area seca e coberta sem geada ondeo tempo não a possa danificar. Esvazie sempre a agua da pistola injectora, da mangueira e da bomba.

NOTA: Recomenda-se o uso de um protector da bomba para prevenir danos causados pelo tempo frio durante o armazenamento nos mezes do Inverno.

ELIMINAÇÃO

RecolhaSeparated. Este produit não deve ser eliminado com os residuos dométricos. Caso conclusu que o seu produit Greenworks necessita ser substituído, ou se não o usar, não o deite fora no lixo dométrico. Deve disponibilizar este produit para recolha seleitiva.

A recolha seletriva de produits usados e embalagens permite que os materiais se reciclem e voltem a'utilizar.

A reutilização dos materiais reciclados ajuda a prevenir a poluição Ambiental e reduz a procura de materias primas.

No final da sua vidautil,retireasbateriascomodevidocuidado para o ambiente.A bateria content materialperigoso para si e para o ambiente.Deve ser retirada eeliminada separadamente numa instalação que aceitebaterias de ioes de litio.

A politica de garantia da Greenworks Tools para miguiinas de bricolagem

PERIODO DE GARANTIA

Todas as máquinas novas da Greenworks Tools são fornecidas com 2 anos de garantía para as peças e o trabalho a partir da data de compra original. Esta disponible uma garantía de 30 dias para as máquinas de uso profissional,azo que as ferramentas da Greenworks Tools são concebidas principalmente para ser realizadas por consumidos de bricolagem.

Esta garantia não é transmissivel.

LIMITAÇÖES

Esta garantia apenas se aplica a peças/components defeituos e não cobre as reparacoes devido ao segunte:

1. Desgaste habitual
2. A afinação ou ajuste
3. O dano causado por um manuseamento inadequado/abuso/mau, uso/negligência.
4. O sobraquecido devido à falta de manutenção.
5. O dano devido a que os acessórios/fixações se desapertaram / soltaram por culpa de uma falta de manutenção.
6. O dano causados por una limpeza com agua.
7. As máquinas assistidas ou reparadas por um centro de assistência não autorizzato pela Greenworks Tools.
8. Les outils assemblés ou régles de maniere incorrecte.
9. O dano causado por um uso inadequado daquina.
10. O dano causado por um mau acondicionamento para o inverno (lavagem à pressão)
11. A garantia não costuma cobrir os elementos considerados peças consumíveis, incluindo, entre outros, o seguido:

1. Alguns Produtos podem conter componentes como motores ou transmissões de um fabricante alternatively; estés elementos estarão sujeitos àpoliticala garantia do fabricante correspondente exceto nos casos em que a Greenworks Tools Europe GmbH acorde assumir qualquer reclamação fora do periodo de garantia?), fabricante.
2. Os artigos de segunda não está cobertos pela presente política de garantia.
3. A colocação de peças sobressalentes ou componentes adioníais não fornecidos nem autorizados pela Greenworks Tools Europe GmbH.

Garantia

Para solicitar uma garantia sobre qualquer produto coberto por esta的政治a é necessario aparecer a prova de compra original. O comprovativo do cartao de��o não constitui uma prova de comprasuficiente. Em primeiro lugar, em caso de garantia, o consumidor deve devolver o produits no local original onde o comprou com a sua prova de compra. A关停a sera enviada para as nossas instalacoes deservice centrais,onde sera feita uma inspecao.Caso se descubraque a关停a tem uma falha sera reparada e enviada de volta para o endereço do consumidor sem qualquer custo.As关停as quecustem menos de 100 €,incluindo os impostos de vendas,costumamser substituidas.

Se, nas instalacoes de service centrais se descobrir que a boaquina não tem qualquer falha, sera avisado o consumidor que tem de pagar o custo da reparacao.

Esta的政治a de garantia está sujeita a alteracoes periodicas para se adaptar as necessidades de novos produits. Estara disponible uma copia da ultima politica e garantia em www.greenworkstools.eu

Nome e endereço da pessoa autorizada a compiling o;dossier técnico:

Nome: Peter Soderström

Endereço: Hjortronvagen 3, 555 93 Jönköping, Sweden

Pelo presente declaramos que o produits

Categoria . Maquina pa ra Lavagem a Alta Pressao

Modelo GDC40

Número de série . Ver etiqueta de classificacao do produits

Ano de construcao . Ver etiqueta de classificacao do produits

se encontrar em conformidade com as provisoes relevantes da Direciva sobre Maquinas
■ se encontrar em conformidade com as provisões das outras seguentes Directivas EC MD Machinery Directive 2006/42/EC

2014/30/EU (Directiva EMC), e

2000/14/EC (directiva sobre ruido) incluindo modificacoes(2005/88/EC)

Além disso, declaramos que
as seguintes (partes/cláusulas de) normas harmonizadas europeias foram realizadas EN 60335-2-79

EN 60335-1
EN 62233
EN 55014-1
EN 55014-2
EN ISO 3744

Nível de potência sonora medido LWA: 92.34 dB(A)

Nivel de potência sonora garantido LWA: 93 dB(A)

Método de avaliação de conformidade para o anexo V/Diretiva 2000/14/CE&2005/88/CE.

Local,data:Changzhou,22/07/2016 Assinatura:TedQuHaichao(BEng,CEng,MIET)

Diretor de Qualidade

Fabrikant: Changzhou Globe Co., Ltd.
