GDC40 - Hochdruckreiniger GREENWORKS - Kostenlose Bedienungsanleitung

Produkttyp	Akku-Hochdruckreiniger
Marke	Greenworks
Modell	GDC40
Betriebsspannung	40 V
Nenndruck	5.5 MPa
Maximal zulässiger Druck	7 MPa
Nennleistung	650 W
Nenndurchflussmenge	3.7 l/min
Maximale Durchflussmenge	5 l/min
Maximaler Wassereinlassdruck	0.7 MPa
Maximale Wassereinlasstemperatur	40 °C
Schalldruckpegel (LPA)	76.38 dB(A), K=3.0 dB(A)
Schallleistungspegel (LWA)	92.34 dB(A), K=3.0 dB(A)
Schutzart	IPX5
Vibrationen	< 2.5 m/s², K=1.5 m/s²
Batterietyp	Lithium-Ionen 40 V (Modelle 29717/29727)
Kompatibles Ladegerät	2910907
Reinigungstank	Ja, in die Pistole integriert
Verstellbare Düse	Ja, einstellbarer Strahl
Integrierter Eimer	Ja, abnehmbar mit Verriegelung
Pistole mit Sicherheitsverriegelung	Ja

Häufig gestellte Fragen - GDC40 GREENWORKS

Wie montiere ich den Hochdruckreiniger GDC40?

Montieren Sie die Lanze auf die Pistole, indem Sie das Bajonett einführen und im Uhrzeigersinn drehen, bis es einrastet. Setzen Sie den Eimer auf die Basiseinheit, richten Sie den Wassereinlass aus und verriegeln Sie ihn mit den Schlaufen. Öffnen Sie die Klappe und setzen Sie den Akku ein.

Wie verwende ich den Reinigungstank?

Gießen Sie das Reinigungsmittel in den dafür vorgesehenen Tank. Setzen Sie den Tank auf den Abzug der Pistole. Schalten Sie den Reiniger ein und besprühen Sie die trockene Oberfläche mit breiten Bewegungen. Lassen Sie das Reinigungsmittel nicht trocknen, um Streifen zu vermeiden.

Welchen Akku verwende ich mit dem GDC40?

Verwenden Sie einen Greenworks 40 V Lithium-Ionen-Akku, Modelle 29717 oder 29727. Das kompatible Ladegerät ist Modell 2910907.

Wie reinige ich eine verstopfte Düse?

Schalten Sie das Gerät aus und schließen Sie den Wasserzulauf. Drücken Sie den Abzug, um den Druck abzulassen. Entfernen Sie die Düse von der Lanze. Verwenden Sie eine gebogene Büroklammer, um Schmutz zu entfernen, spülen Sie die Düse mit klarem Wasser und setzen Sie sie wieder ein.

Wie lagere ich das Gerät nach Gebrauch?

Lagern Sie den Reiniger an einem trockenen, frostfreien Ort. Entleeren Sie das gesamte Wasser aus Pistole, Schlauch und Pumpe. Verwenden Sie einen Pumpenschutz, um Schäden im Winter zu vermeiden.

Was ist der maximale Wasserdruck?

Der maximal zulässige Druck beträgt 7 MPa (ca. 70 bar). Der Nenndruck beträgt 5.5 MPa.

Kann ich heißes Wasser verwenden?

Nein, die maximale Wassereinlasstemperatur beträgt 40 °C. Verwenden Sie niemals heißes Wasser oder Wasser aus einem Teich oder See.

Wie schalte ich das Gerät ein und aus?

Stellen Sie sicher, dass der Eimer angebracht und mit Wasser gefüllt ist. Öffnen Sie den Wasserzulauf. Schalten Sie den Schalter auf ON, um zu starten. Drücken Sie den Abzug, um Wasser zu sprühen. Zum Stoppen lassen Sie den Abzug los und schalten Sie den Schalter auf OFF.

Wie ist die Garantie für den GDC40?

Greenworks gewährt eine Garantie von 2 Jahren auf Material- und Verarbeitungsfehler ab dem ursprünglichen Kaufdatum für den privaten Gebrauch. Für den gewerblichen Gebrauch gilt eine Garantie von 30 Tagen. Die Garantie deckt keine normale Abnutzung, Missbrauch oder nicht autorisierte Reparaturen ab.

Kann ich den Reiniger ohne den Eimer verwenden?

Ja, Sie können den Eimer entfernen und die Basiseinheit direkt als Hochdruckreiniger verwenden. Schließen Sie in diesem Fall einen Gartenschlauch an den Wassereinlass der Einheit an.

BEDIENUNGSANLEITUNG GDC40 GREENWORKS

Deutsch (Übersetzung der originalen anleitungen)

TECHNISCHE DATEN

Modell GDC40
Nennspannung 40V
Nenndruck 5.5 MPa
Zulässiger Druck 7 MPa
Leistungsangabe 650W
Nenn-Wasserdurchfluss 3.7 l/min
Maximaler wasserurchfluss	5 l/min
Maximaler Wasserzu-laufdruck	0.7 MPa
Maximaler Wasserein-laufdruck	40°C
LPA: (Schalldruckpegel)	76.38dB(A),K:3.0db(A)
LWA (Schalleistungspegel)	92.34dB(A),K:3.0db(A)
Schutzgrad	IPX 5
Vibration	< 2.5 m/s² K=1.5 m/s²
Akku	29717/ 29727
ladegerät	2910907

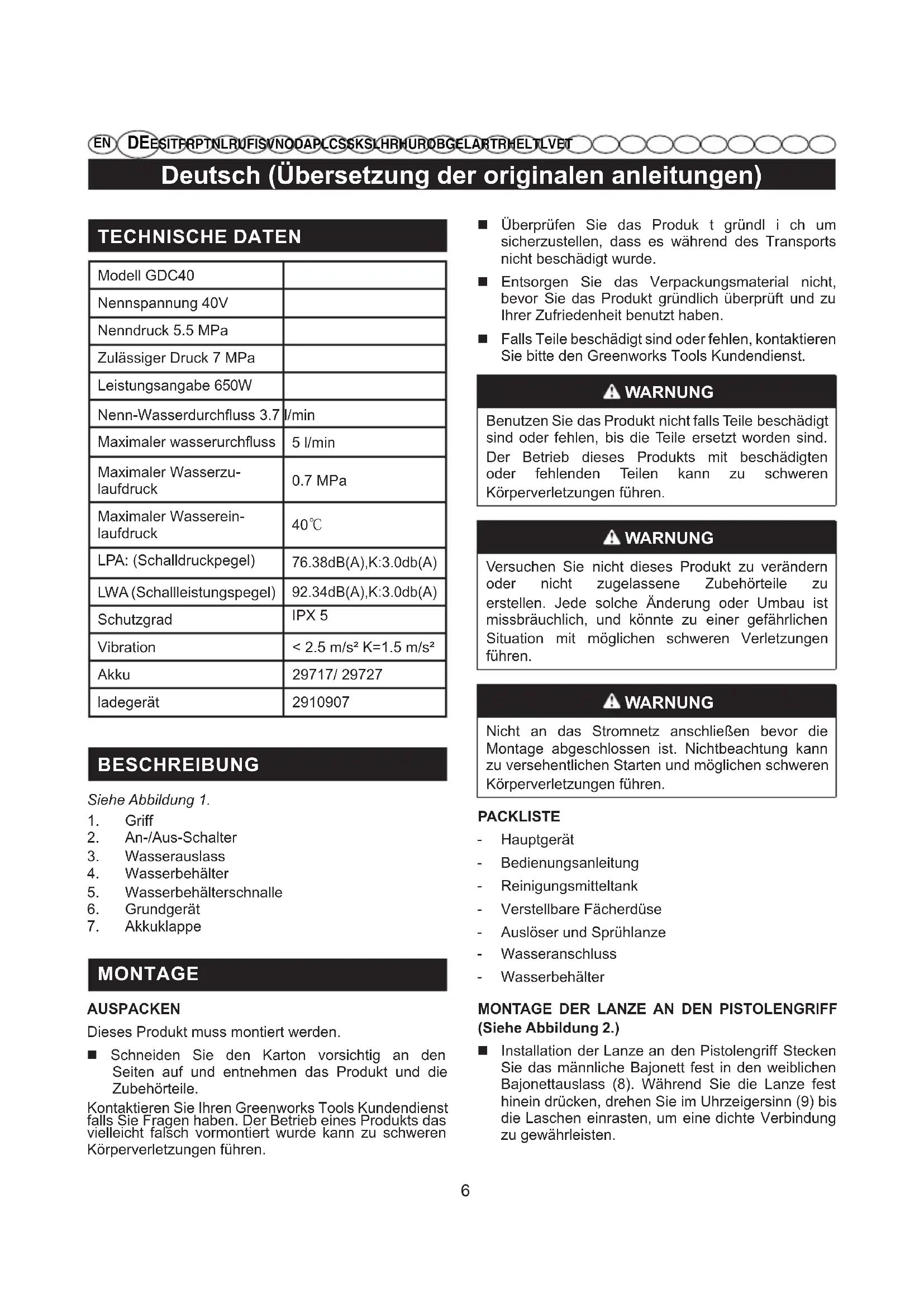

BESCHREIBUNG

Siehe Abbildung 1.

1. Griff
2. An-/Aus-Schalter
3. Wasserauslass
4. Wasserbehälter
5. Wasserbehalterschnalle
6. Grundgerät
7. Akkuklappe

MONTAGE

AUSPACKEN

Dieses Produkt muss montiert werden.

Schneiden Sie den Karton vorsichtig an den Seiten auf und enthalten das Produkt und die Zubehörteile.

Kontaktieren Sie ihren Greenworks Tools Kundendienst falls Sie Fragen haben. Der Betrieb eines Produkts das weitereicht falsch vormontiert wurde kann zu schweren Körperverletzungen führen.

Überprüfen Sie das Produkt t gründlich um Sicherzustellen, dass es während des Transports nicht beschädigt wurde.
Entsorgen Sie das Verpackungsmaterial nicht, bevor Sie das Produkt gründlich überprüft und zu ihrer Zufriedenheit benutzt haben.
Falls Teile beschädigt sind oder fehlen, kontaktieren Sieitte den Greenworks Tools Kundendienst.

WARNING

Benutzen Sie das Produkt nicht falls Teile beschädigt sind oder fehlen, bis die Teile ersetzt worden sind. Der Betrieb thesese Produkte mit beschädigten oder fehlenden Teilen kann zu schweren Körperverletzungen führen.

WARNING

Versuchen Sie nicht这点es Produkt zu verändern oder nicht zugelassene Zubehörteile zu erstellen. Jede solche Änderung oder Umbau ist missbrauchlich, und konnte zu einer gefährlichen Situation mit möglichen schweren Verletzungen führen.

WARNING

Nicht an das Stromnetz anschließen bevor die Montage abgeschlossen ist. Nichtbeachtung kann zu versehentlichen Starten und möglichen schweren Körperverletzungen führen.

PACKLISTE

Hauptgerat
Bedienungsanleitung
- Reinigungsmitteltank
- Verstellbare Fächerdüse
Ausloser und Spruhlanze
Wasseranschluss
Wasserbehalter

MONTAGE DER LANZE AN DEN PISTOLENGRIFF (Siehe Abbildung 2.)

Installation der Lanze an den Pistolengriff Stecken Sie das mannliche Bajonett fest in den weiblichen Bajonettauslass (8). Wahlrend Sie die Lanze fest hinein drucken, drehen Sie im Uhrzeigersinn (9) bis die Laschen einrasten, um eine dichte Verbindung zu gewährleisten.

Deutsch (Übersetzung der originalen anleitungen)

MONTAGE DES WASSERBEHÄLTERS (Siehe Abbildung 3.)

Richten Sie den Wasserzulauf (10) am Grundgerät mit dem Ablauf (11) am Boden des Wasserbehalters aus und setzen Sie den Wasserbehälter auf das Grundgerät.
Überprüfen Sie die Ausrichtung, um eine einwandfrei Abdichtung und Verbindung zu gewährleisten.
■ Klappen Sie die Schnallen am Grundgerät nach oben und haken Sie sie am Wasserbehälter ein. Drücken Sie die Schnallenenden nach unten, um den Wasserbehälter am Grundgerät zu verriegeln.

EINSETZEN DES AKKUS (Siehe Abbildung 4.)

Öffnen Sie die Klappe des Batteriegehauses.
Richten Sie die Nut am Akku mit der erhabenen Rippe am Hochdruckreiniger aus.
Vergewissern Sie sich, dass die Verriegelung am Hochdruckreiniger einrastet und dass der Akku im Hochdruckreiniger gesichert ist, bevor Sieihn in Betriebnehmen.
Schlieben Sie die Klappe.

ENTNEHMEN DES AKKUS (Siehe Abbildung 4.)

Stellen Sie den Schalter auf OFF.
Drücken Sie die Taste undnehmen Sie die Batterie heraus.

BEDIENUNG

Anwendungsbereiche

Dieser Hochruckreiniger kann für die unter genannten Zwecke benutzt werden:

Entfernen von Schmutz und Schimmel von Böden, Zement-Terrassen und Wänden.
■ Reinigen von Autos, Booten, Motor rädern, Gartenmöbeln und Grills.

ANSCHLUSS DES HOCHDRUCKSCHLAUCHS (Siehe Abbildung 5.)

Anschlieben

■ Drucken Sie den Anschluss (12) des Hochdruckschlauchs in die Aufnahme (13) des Auslösegriffs, bis er einrastet.

Entfernen

Drucken Sie den gefederten Knopf (14) undziehen Sie den Hochdruckschlauch aus der Aufnahme.

WARNING

Der Hochdruckreiniger muss auf einem sicheren und stabilen Untergrund in stehender, aufrechter Position verwendet werden.

EINFULLEN VON WASSER IN DEN WASSERBEHALTER (Siehe Abbildung 6.)

Die Wasserversorgung muss aus einer Wasserleitung kommt. Verwenden Sie NIEMALS heiBs Wasser oder Wasser aus Teichen, Seen usw. Für eine einfache Handhabung wird ein selbstaufwickelnder Schlauch (nicht im Lieferumfang enthalten) empfohlen.

WARNING

Schalten Sie immer die Stromversorgung aus, wenn sie die Maschine unbeaufsichtigt setzen.

WARNING

Füllen Sie den Wasserbehälter nicht, wenn er noch am Grundgerät befestigt ist.

Vor dem Einfüllen von Wasser in den Wasserbehälter:

■ Überprüfen Sie den Filter im Wassereinlass.
Falls der Filter beschädigt ist, benutzen Sie das Gerät nicht bis der Filter ersetzt ist.

ANSCHLIeBEN DER WASSERVERSORGUNG AND DEN HOCHDRUCKREINIGER (Siehe Abbildung 7.)

HINWEIS: Wenn Sie den Wasserbehälter nicht benutzten möchten, können das Grundgerät direkt als Hochdruckreiniger verwenden.

Schlieben Sie einen Gartenschlauch an den Wasserzulauf an.
Schlieben Sie den Gartenschlauch an der Wasserversorgung an.

Deutsch (Übersetzung der originalen anleitungen)

ACHTUNG

Bitte beachten Sie beim Anschluss des Gerätes an die Wasserversorgung (keine öffentlichen Trinkwasserversorgungsleitungen), die regionalen Vorschriften der örtlichen Behörden oder des Wasserversorgers.

Um zu gewährleisten, dass keine Verunreinigungen zurück in die Wasserversorgung fließen, darf das Gerät nicht direkt an öffentliche Trinkwasserversorgungsleitungen angeschlossen werden.

Falls das Gerät an eine Trinkwasserhauptversorgungsleistung angeschlossen werden sollen, müssen Vorrichtungen im oder am Wasserversorgungssystem angebracht werden, die einen Rückfluss verhindern. Die Installation solte durch ortliche Behörden bzw. den Wasserversorger abgenommen und durch professionelle Fachleute eingebaut werden. Die Vorrichtungen zur Verhinderung eines Rückflusses müssen für die Flüssigkeitskategorien geeignet sein und den Anforderungen zur Vermeidung von Rückfluss nach EN 60335-2-79:2009 entsprechen:

BENUTZEN DER HANDSPRITZPISTOLE (Siehe Abbildung 8.)

Halten Sie immer bereits Höhe an der Handspritz Pistole, zwecks besserer Kontrolle und mehr Sicherheit.

Drucken Sie den Auslöser (15), um den Hochdruckreiniger zu benutzen.
Lassen Sie den Hebel los um den Wasserstrahl durch die Düse zu stoppen.

Betätigung der Einschalsicherung:

Schalten Sie die Auslösesperre (16) auf die AN Position.

Entrasten der Einschalsicherung:

Schalten Sie die Auslösesperre auf die AUS Position.

BENUTZEN DER DUSEN (Siehe Abbildung 9.)

A VORSICHT

Wechseln Sie NIEMALS die Duse ohne die Einschaltsicherung der Handspritzpestole einzurasten, und zeigen Sie mit dem Strahrhohr NIEMALS auf Ihr Gesicht oder auf andere.

Um eine Düse mit dem Strahlrohr zu verbinden:

Schalten Sie den Hochdruckreiniger aus. Ziehen Sie den Hebel um den Wasserdruck abzulassen.

Betätigten SiedieEinschalsich- erung der Handspritzpestole indem Sie die Einschalsicherung drucken bis sie einrastet.
- Drücken Sie den Knopf und stecken die Düse fest in die Lanze, Ausrichten des Stifts an der Düse mit dem quadratischen Loch.
Drehen Sie die Düse, um die Sprühform einzustellen.

HINZUFUGEN VON REINIGUNGSMITTELSIEHE ABBILDUNG (Siehe Abbildung 10-11.)

Benutzen Sie nur für Hochruckreiniger geeignete Reinigungsmittel; Haushaltreiniger, Säuren, Laugen, Bleichen, Lösungsmittel, brennbare Flüssigkeiten oder Lösungen industrieller Qualität konnen die Pumpe beschädigen. Viele Reinigungsmittel müssen vor dem Einsatz gemisch werden.

Bereiten Sie eine Reinigungslösung wie auf der Flasche beschrieben vor.

ANMERKUNG: Benutzten Sie einen Trichter, falls nötig um versehentliches Verschütt den Reinigungsmittels zu verhindern. Reinigen und trocknen Sie das Gerät, falls Reinigungsmittel beim Einfllen verschüttet wird, bevor Sie weiter arbeiten.

Zum Aufbringen von Seite:

GießenSieReinigungsmittelinden Reinigungsmittelbehälter.
Montieren Sie den Seifentank an die Spritzpistole.
- Starten Sie den Hochruckreiniger und sprehen das Reinigungsmittel langen, gleichmäßigen, überlappen Bewegungen auf eine trockene Oberfläche. Lassen Sie das Reinigungsmittel nicht trocknen, damit sich keine Streifen bilden.

INBETRIEBNAHME UND AUSSCHALTEN DES HOCHDRUCKREINIGERS (Siehe Abbildung 12.)

ACHTUNG

Lassen Sie die Pumpe nicht laufen, wenn sich kein Wasser im angeschlossenen und eingeschalteten Wasserbehälter befindet.

Füllen Sie Wasser in den Wasserbehälter ein.
Bauen Sie den Wasserbehälter ein und verriegeln Sieihn.
Setzen Sie den Akku ein.
- Stellen Sie den Schalter auf ON, um den Motor zu starten.
Drehen Sie den Gartenschlauch auf und drucken Sie dann den Abzug an der SpruHPistole.

Deutsch (Übersetzung der originalen anleitungen)

WARTUNG

WARNING

Verwenden Sie bei der Wartung nur identische Entsatzteile. Der Einsatz von anderen Teilen kann eine Gefahr verursachen.

WARNING

Bevor Sie das Gerät inspizieren, reinigen oder warten, schalten Sie den Motor ab, warten Sie, bis alle beweglichen Teile zum Stillstand gekommen sind, und nehmen Sie den Akku hers aus. Nichtbeachtung dieser Anweisungen kann zu schweren Körperverletzungen oder Sachschäden führen.

ALLGEMEINE WARTUNG

Vermeiden Sie den Einsatz von Lösungsmitteln zum Reinigen der Kunststoffe. Die meisten Kunststoffe können durch verschiedene Lösungsmittel beschädigt werden. Benutzten Sie saubere Lappen um Schmutz, Staub, Öl, Fett usw. zu entfern.

AWARNUNG

Lassen Sie niemals Bremsfl üssigkeit, Benzin, Produkte auf Mineralölbasis, Kriechole usw. die Kunststoffe berühren. Chemikalien können Kunststoffe beschädigen, schwächen oder zerstoren und dadurch zu schweren Körperverletzungen führen. Nur die in der Teileliste aufgeführten Teile konnen durch den Kunden repariert oder ausgetaucht werden. Alle anderen Teile sollen durch den autorisierten Kundendienst ersetzt werden.

WARTUNG DER DÜSE (Siehe Abbildung 13.)

Übermöger Druck (ein pulsierendes Gefühl wenn der Hebel gedrückt wird) kann zu einer verstopften oder schmutzigem Düse führen.

Ziehen Sie den Netzstecker des Hochdruckreinigers.
Schalten Sie den Hochruckreiniger aus und drehen die Wasserzufahr ab. Ziehen Sie den Hebel um den Wasserdruck abzulassen.
Entfernen Sie die Duse von dem Strahlrohr.

ANMERKUNG: Zeigen Sie mit dem Strahlrohr niemals auf Ihr Gesicht.

Entfernen Sie alle fremden Materialien, welche die Düse verstopfen oder einschranken, mit einer gerade gebogenem Briefklammer, oder einem

Werkzeug zur Dusenreinigung.

Spulen Sie mit einem Gartenschlauch den Schmutz aus der Duse.
- Stecken Sie die Düse wieder auf das Strahlrohr.
Drehen Sie die Wasserzufuhr auf.

AUFBEWAHRUNG DES HOCHDRUCKREINIGERS

Lagern Sie das Gerät an einem trockenen, überdachten, frostsicheren Ort, wo es nicht vom Wetter beschädigt wird. Leeren Sie immer das Wasser aus der Handspritzpirtole, dem Schlauch und der Pumpe.

ANMERKUNG: Im Winter ist eine Pumpenabdeckung empfehlenswert um vor Kälteschäden während der Aufbewährung zu schützen.

ENTSORGUNG

Getrennte Sammlung Dieses Produktarf nicht im normalen Hausmull entsorgt werden. Wenn Sie eines Tages erfahren, dass Ihr Greenworks Werkzeug ersetzt werden muss oder es nicht wieter von Nutzen fur Sie ist, entsorgen Sie es nicht im Hausabfall. Führten Sie diese Produkt einer getrennten Sammlung zu.

Getrennte Sammlung bebrauchter Produkte und Verpackungen erlaubt die Wiederverwertung von Materialien. Die Wiederverwendung von Materialien hilft Umweltverschmutzung zu verhindern und reduziert den Bedarf an Rohmaterialien.

Batteries

Entsorgen Sie Akkus am Ende der Nutzungsdauer und achten auf unsere Umwelt. Der Akku enthalt Material, das für Sie und die Umwelt schädlich ist. Er muss dazu separat in einer Einrichtung, die Lithium-lonen Batterien annimmt, entsorgt werden.

Greenworks Werkzeuggarantie für HeimwerkergeräteGreenworks T

GEWÄHRLEISTUNGSFRIST

Alle neuen Greenworks Werkzeuge sind mit einer 2 Jahre Garantie auf Teile und Arbeit ab Kaufdatum ausgestattet. Eine 30 Tage Garantie ist für Maschinen im professionellen Einsatz verfügbar, weil Greenworks Werkzeuge hahntsächlich für den Einsatz durch Heimwerker konstruiert sind.

These Garantie ist nicht übertragbar.

EINSCHRAÄNKUNGEN

These Garantie gilt nur fur defekte Teile/Komponenten unddeckt keine Reparaturen ab aufgrund von:

1. Normaler Abnutzung.
2. Reginewartungen oder Einstellungen.
3. Durch falsche Handhabung/Missbrauch/Fehlanwendung oder Vernachlassigung verursachte Schäden.
4. Überhitzung aufgrund von fehlender Wartung.
5. Schäden aufgrund von durch fehlende Wartung lockeren/gelösten Anschlüssen/Befestigungen.
6. Durch Reinigung mit Wasser verurschte Schäden.
7. Maschinen die nicht von einem autorisierten Greenworks Kundendienst gewartet oder repariert wurden.
8. Maschinen die falsch montiert oder eingestellt wurden.
9. Schaden aufgrund falscher Benutzung der Maschine.
10. Schäden aufgrund von falscher Wintereinlagerung (Hochdruckreiniger).

11. Elemente die als Verschleißsteile betrachtet werden sind normalerweise nicht von dieser Garantie abgedeckt, einschließlich, aber nicht beschrankt auf:

12. Akkus

13. Elektrische Kabel

14. Klingen und Klingeneinheiten
    Bander
    Filter

15. Spannfutter und Werkzeughalter

16. Bestimmte Produkte können Teile wie Motoren, Getriebe von anderen Herstellern enthalten, diese Elemente unterliegen der entsprechenden Herstellergarantie, außer in Fällen wo Greenworks Tools Europe GmbH zustimmt Ansprüche außerhalb der genannten Herstellergarantiefrist zu akzeptieren.

17. Gebrauchte Waren sind nicht von dieser Garantie abgedeckt.
18. Die Montage von Ersatzteilen oder zusätzlichen Teilen die nicht von Greenworks Tools Europe GmbH gefeliefert oder zugelassen sind.

Garantie

Für einen Gewährleistungsanspruch auf ein Produkt unter dieser Garantie ist ein Original-Kaufbeleg erforderlich. Kreditkartenauszüge sind als Kaufbeleg ausreichend. Im Falle eines Garantiefalls sollte der Kunde das Produkt zuerst mit dem Kaufbeleg zu ein Einkaufsord bringen. Die Maschine wird an unsere zentrale Serviceinrichtung gesendet und Dort überprüft. Wenn die Maschine fehlerhaft ist, wird sie repariert und kostenfrei an die Kundenadresse gesendet. Maschinen die für unter 100 € einschiedlich Mahrwertsteuer verkauf werden, werden generell ersetzt.

Wenn die zentrale Serviceeinrichtung feststellt, dass die Maschine nicht ursächlich für den Fehler ist, wird der Kunde informiert, dass er die Kosten der Reparatur zu tragen hat.

Änderungen dieser Garantie sind vorbehalten, um neue Produkte einzubezehien. Eine Kopie der aktuellen Garantie ist verfügbar auf www.greenworkstools.eu.

La politica de garantia de Greenworks Tools para maquinas de bricolage

PERIODO DE GARANTIA

DE EC KONFORMITÄTSERKLÄRUNG

Hersteller: Changzhou Globe Co., Ltd.

Name und Adresse der Person, die autorisiert ist, die technische Dokumentation zusammenzustellen:

Name: Peter Soderström

Adresse: Hjortronvagen 3, 555 93 Jönköping, Sweden

Hiermit erklären wir, dass das Produkt

Kategorie . Hochdruckreiniger

Model GDC40

Seriennummer siehe Produkt-Typenschild

Baujahr siehe Produkt-Typenschild

mit den entsprechenden Bestimmungen der Maschinenrichtlinie übereinstimmt
■ mit den Bestimmungen der folgenden anderen EC-Richtlinien übereinstimmt MD Machinery Directive 2006/42/EC2006/42/EC

2014/30/EU (EMC-Richtlinie), und

2000/14/EC (Gerauschemissionen durch Geräte im Außeneneinsatz) einschl.

Modifikationen (2005/88/EC)

und Weiterhin erklaren wir, dass

die folgenden (Teile/Bestimmungen aus) europäischen harmonisierten Normen verwendet wurden

EN60335-2-79

EN 60335-1

EN62233

EN55014-1

EN55014-2

ENISO3744

Gemessener Schalleistungspegel: LWA: 92.34 dB(A)

Garantierer Schalleistungspegel: LWA: 93 dB(A)

Konformitätsbeurteilungsmethode zu Anhang V/Richtlinie 2000/14/EC&2005/88/EC

Ort, Datum: Changzhou,22/07/2016 Unterschrift: TedQuHaichao(BEng, CEng, MIET)

Direktor

Qualitätssicherung

Ted qu

Konstruktionsar. Se markplaten pa Produkten
