GDC40 - Aukšto slėgio plovykla GREENWORKS - Nemokama naudojimo instrukcija

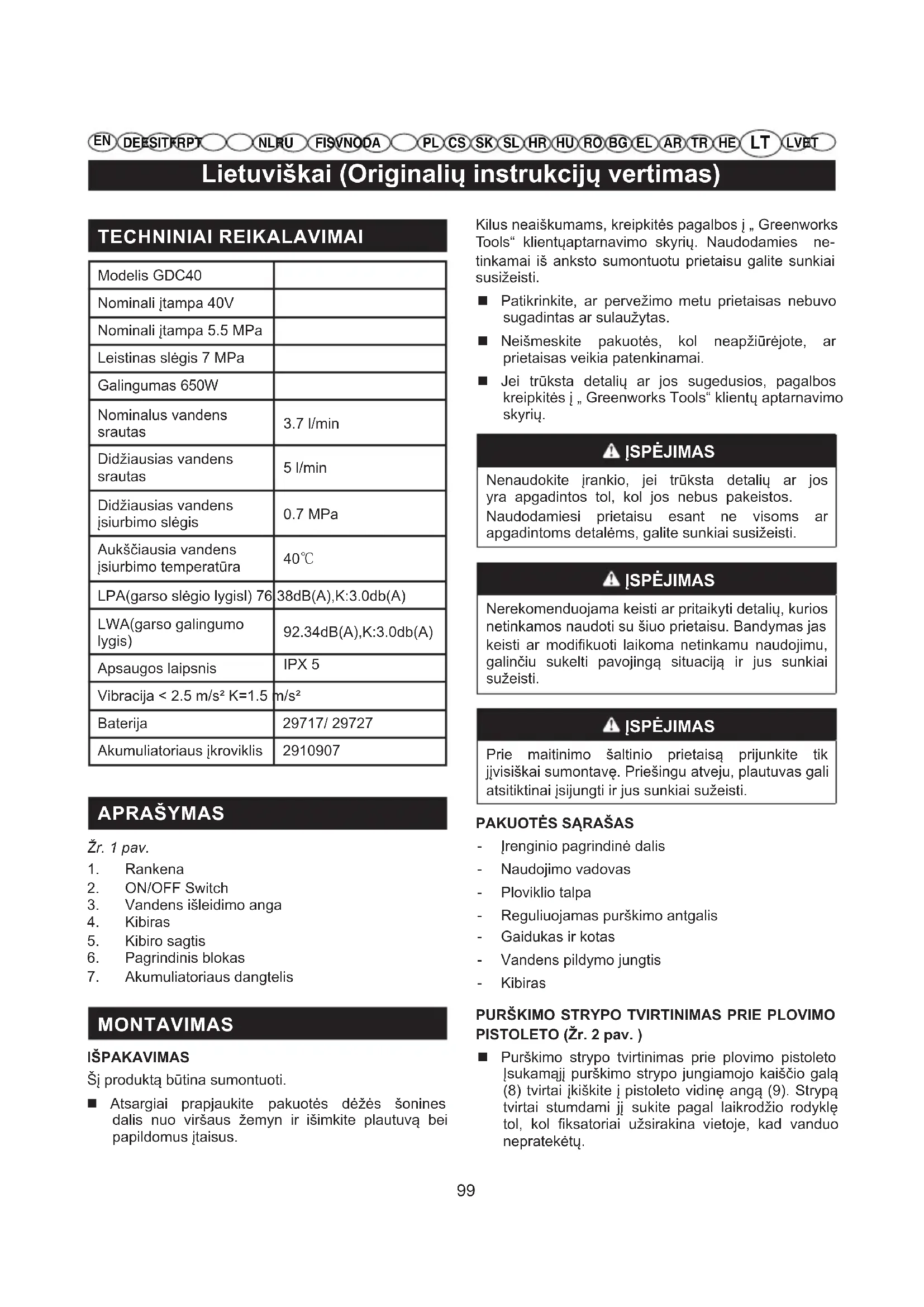

NAUDOJIMO INSTRUKCIJA GDC40 GREENWORKS

Didžiausias vandens srautas 5 l/min Didžiausias vandens įsiurbimo slėgis

Aukščiausia vandens įsiurbimo temperatūra 40℃ LPA(garso slėgio lygisl) 76.38dB(A),K:3.0db(A) LWA(garso galingumo lygis) 92.34dB(A),K:3.0db(A) Apsaugos laipsnis IPX 5 Vibracija < 2.5 m/s² K=1.5 m/s² Baterija 29717/ 29727 Akumuliatoriaus įkroviklis 2910907 APRAŠYMAS Žr. 1 pav.

3. Vandens išleidimo anga

MONTAVIMAS IŠPAKAVIMAS Šį produktą būtina sumontuoti. Atsargiai prapjaukite pakuotės dėžės šonines dalis nuo viršaus žemyn ir išimkite plautuvą bei papildomus įtaisus. Kilus neaiškumams, kreipkitės pagalbos į „ Greenworks Tools“ klientųaptarnavimo skyrių. Naudodamies ne- tinkamai iš anksto sumontuotu prietaisu galite sunkiai susižeisti. Patikrinkite, ar pervežimo metu prietaisas nebuvo sugadintas ar sulaužytas. Neišmeskite pakuotės, kol neapžiūrėjote, ar prietaisas veikia patenkinamai. Jei trūksta detalių ar jos sugedusios, pagalbos kreipkitės į „ Greenworks Tools“ klientų aptarnavimo skyrių. ĮSPĖJIMAS Nenaudokite įrankio, jei trūksta detalių ar jos yra apgadintos tol, kol jos nebus pakeistos. Naudodamiesi prietaisu esant ne visoms ar apgadintoms detalėms, galite sunkiai susižeisti. ĮSPĖJIMAS Nerekomenduojama keisti ar pritaikyti detalių, kurios netinkamos naudoti su šiuo prietaisu. Bandymas jas keisti ar modifikuoti laikoma netinkamu naudojimu, galinčiu sukelti pavojingą situaciją ir jus sunkiai sužeisti. ĮSPĖJIMAS Prie maitinimo šaltinio prietaisą prijunkite tik jįvisiškai sumontavę. Priešingu atveju, plautuvas gali atsitiktinai įsijungti ir jus sunkiai sužeisti.

- Įrenginio pagrindinė dalis - Naudojimo vadovas - Ploviklio talpa - Reguliuojamas purškimo antgalis - Gaidukas ir kotas - Vandens pildymo jungtis - Kibiras

PURŠKIMO STRYPO TVIRTINIMAS PRIE PLOVIMO

PISTOLETO (Žr. 2 pav. ) Purškimo strypo tvirtinimas prie plovimo pistoleto Įsukamąjį purškimo strypo jungiamojo kaiščio galą (8) tvirtai įkiškite į pistoleto vidinę angą (9). Strypą tvirtai stumdami jį sukite pagal laikrodžio rodyklę tol, kol fiksatoriai užsirakina vietoje, kad vanduo nepratekėtų.100 Lietuviškai (Originalių instrukcijų vertimas)

DE ES IT FR PTNL RUFI SV NO DA LV ET KIBIRO SUMONTAVIMAS (Žr. 3 pav. ) Vandens įleidimo angą (10) pagrindiniame bloke sulyginkite su išleidimo anga (11) kibiro dugne ir uždėkite kibirą ant pagrindinio bloko. Patikrinkite, ar lygiai uždėjote, kad abi dalys sandariai susijungtų. Pakelkite į viršų pagrindinio bloko sagtis ir užkabinkite kibirą. Nuspauskite žemyn sagčių galus ir užfiksuokite kibirą ant pagrindinio bloko. AKUMULIATORIAUS TVIRTINIMAS (Žr. 4 pav. ) Atidarykite baterijos skyriaus dureles. Sudėtinės baterijos griovelį įtaikykite į slėginio plautuvo iškyšą. Prieš pradėdami darbą patikrinkite, ar slėginio plautuvo fiksatorius užsidarė ir sudėtinė baterija tvirtai įsistatė į plautuvą. Uždarykite dureles. AKUMULIATORIAUS IŠĖMIMAS (Žr. 4 pav. ) Jungiklį nustatykite į OFF padėtį. Paspauskite mygtuką ir išimkite bateriją. VEIKIMAS Taikymo srity Šį plautuvą galima naudoti šiems tikslams: Nešvarumų ir pelėsių nuplovimui nuo aikštelių, cemento takelių ir sienų. Automobilių, valčių, motociklų, lauko baldų, lauko grilių plovimui. AUKŠTO SLĖGIO ŽARNOS PRIJUNGIMAS PRIE PERJUNGIKLIO RANKENOS (Žr. 5 pav. ) Primontavimas Aukšto slėgio žarnos jungtį (12) sujunkite su rankenos su gaiduku lizdu (13), kad užsifiksuotų. Numontavimas Įspauskite spyruoklinį mygtuką (14) iš ištraukite aukšto slėgio žarną iš lizdo. ĮSPĖJIMAS Plautuvą reikia naudoti pastatytą ant stabilaus paviršiaus vertikalioje padėtyje. KIBIRO PAPILDYMAS VANDENIU (Žr. 6 pav. ) Būtina naudoti vandentiekio vandenį. NIEKADA nenaudokite karšto vandens ar vandens iš tvenkinių, ežerų ir pan. Kad būtų patogiau, rekomenduojama naudoti susisukančią žarną (komplekte nėra). ĮSPĖJIMAS Palikdami įrenginį be priežiūros, visada išjunkite mai- tinimo jungiklį. ĮSPĖJIMAS Nepilkite vandens į kibirą, pritvirtintą prie pagrindinio bloko. Prieš pilant į kibirą vandenį: Patikrinkite vandens įsiurbimo filtrą. Jeigu filtras pažeistas, plautuvą naudokite tik filtrąpakeitę. VANDENS TIEKIMAS Į AUKŠTO SLĖGIO PLAUTUVĄ (Žr. 7 pav. ) PASTABA: jeigu nenorite naudoti kibiro, kaip slėginį plautuvą galite naudoti tiesiogiai pagrindinį bloką Prijunkite prie vandens įleidimo angos sodo žarną. Prijunkite sodo žarną prie vandentiekio čiaupo. ĮSPĖJIMAS Prietaisą prijungdami prie vandentiekio (ne prie viešojo vandens tiekimo magistralės), prašome laikytis vietos valdžios ar vietos vandens tiekėjo nustatytų taisyklių. Siekiant užtikrinti, kad į vandenį nepatektų teršalų, prietaiso negalima prijungti tiesiogiai prie viešojo vandens tiekimo magistralės. Jei prietaisas prijung- tas prie geriamo vandens tinklo, vandens tiekimo sistemoje būtina įrengti ar joje pritvirtinti grįžtamojo vandens sulaikymo įtaisą. Šio įtaiso montavimą turi patvirtinti vietos valdžios atstovai ar vandens tiekėjas bei montavimo darbus turi atlikti kvalifikuoti technin- iai darbuotojai. Grįžtamojo vandens sulaikymo įtaisai turi atitikti skysčių kategorijas ir reikalavimus, siekiant išvengti grįžtamojo tekėjimo pagal EN 60335-2- 79: 2009. PISTOLETO NAUDOJIMAS (Žr. 8 pav. ) Siekiant užtikrinti patikimą valdymą ir saugų darbą, visada pistoletą laikykite abiejomis rankomis. Kad purkštumėte vandenį, spauskite gaiduką (15). Jeigu norite išjungti purškiamo vandens srautą pro antgalį, tai atleiskite jungiklį.101 Lietuviškai (Originalių instrukcijų vertimas)

DE ES IT FR PTNL RUFI SV NO DA LV ET Užrakto įjungimas: Nuspauskite užfiksavimo mygtuką（16)į ON padėtį, kad purškimas veiktų nuolat. Užrakto išjungimas: Nuspauskite užfiksavimo mygtuką į OFF padėtį. PURKŠTUKŲ NAUDOJIMAS (Žr. 9 pav. ) ĮSPĖJIMAS NIEKADA nekeiskite purkštukų, kol neįjungtas pisto- leto užraktas ir NIEKADA nenukreipkite strypo į savo veidą arba į kitus žmones. Purkštuko prijungimas prie strypo: Išjunkite slėginį plautuvą. PPatraukite jungiklį, tokiu būdu pašalindami vandens slėgį. Įjunkite pistoleto užraktą, pastumdami fiksatoriųžemyn, kol jis užsifiksuos griovelyje su girdimu spragtelėjimu. Paspauskite mygtuką ir tvirtai įstatykite antgalį į kotą, Norėdami pakeisti purškimo srovę, pasukite antgalį. PLOVIMO SKYSČIO PILDYMAS Į AUKŠTO SLĖGIO PLAUTUVĄ (Žr. 10-11 pav.) Naudokite tik aukšto slėgio plautuvams tinkamas valymo priemones; buitiniai valymo skysčiai, rūgštys, šarmai, balikliai, skiedikliai, degios medžiagos arba techniniai tirpalai gali pažeisti siurblį. Daugelį valymo priemonių prieš naudojimą reikia sumaišyti. Paruoškite valymo tirpalą, kaip nurodyta ant valymo skysčio indo. PASTABA: j e i r e i k i a , n a u d o k i t e p i l t u v ė l į , k a d išvengtumėte atsitiktinio valymo priemonės išpylimo už rezervuaro kraštų. Pildant valymo priemonę, jei ji išpilama už rezervuaro kraštų, plautuvą prieš naudojimą būtina nuvalyti ir nusausinti. Plovimas su valymo priemone: Valymo priemons pripikite į jos rezervuarą. Įstatykite į įrenginį muilo rezervuarą. Start the pressure washer and spray the detergent on a dry surface using long, even, overlapping strokes. To prevent streaking, do not allow detergent to dry on the surface. AUKŠTO SLĖGIO PLAUTUVO ĮJUNGIMAS IR IŠJUNGIMAS (Žr. 12 pav. ) ĮSPĖJIMAS Nejunkite siurblio, jei pritvirtintame kibire nėra van- dens, o plautuvas įjungtas. Įpilkite į kibirą vandens. Kibirą uždėkite ant pagrindinio bloko ir užfiksuokite. Įstatykite sudėtinę bateriją. Nustatykite jungiklį į ON padėtį ir įjunkite variklį. Atsukite sodo žarnos vandens čiaupą ir paspauskite aukšto slėgio plautuvo jungiklį.

ĮSPĖJIMAS Sugedusias detales keiskite tik originaliomis atsarginėmis detalėmis. Kitų detalių naudojimas gali sukelti pavojų ar sugadinti įrankį. ĮSPĖJIMAS Prieš įrenginį tikrindami, valydami ar techniškai prižiūrėdami, išjunkite variklį, palaukite, kol visos judančios dalys sustos, ir išimkite sudėtinę bateriją. Šiųinstrukcijųnesilaikymas gali sukelti sunkius sužeidimus ar turto žalą.

Valydami plastikines detales, nenaudokite tirpiklių. Komer- ciniai tirpikliai lengvai pažeidžia daugelį plastikiniųdetalių paviršių ir gali jas apgadinti. Valydami purvą, dulkes, te- palus, alyvas ir t. t., naudokite švarias šluostes. ĮSPĖJIMAS Stebėkite, kad stabdžių tepalas, benzinas, naftos produktai, įsigeriantys tepalai ir kt. nesiliestų su plastikinemis prietaiso detalemis. Chemikalai gali jas pažeisti, susilpninti arba sunaikinti, taip sukeldami sunkių sužeidimų pavojų. Klientas gali remontuoti ar keisti tik tas detales, kurios nurodytos atsarginių detalių sąraše. Visos kitos detalės turi būti pakeistos įgaliotame techninės priežiūros centre.102 Lietuviškai (Originalių instrukcijų vertimas)

DE ES IT FR PTNL RUFI SV NO DA LV ETPURKŠTUKŲ PRIEŽIŪRA (Žr. 13 pav. )Užsikimšęs arba nešvarus purkštukas gali būti per dide-lio siurblio slėgio (spaudžiant jungiklį jaučiamas pulsavimas) priežastis. Aukšto slėgio plautuvą atjunkite nuo maitinimo šaltinio. Išjunkite aukšto slėgio plautuvą ir išjunkite vandens tiekimą. Patraukite jungiklį, tokiu būdu pašalindami vandens slėgį. Nuo strypo nuimkite purkštuką.PASTABA: niekada nenukreipkite purškimo strypo sau į veidą. Ištiesinta popieriaus sąvaržėle arba purkštukų valymo įrankiu pašalinkite bet kokius purkštuką užkimšusius nešvarumus. Sodo žarna išplaukite iš purkštuko visus nešvarumus. Purkštuką vėl pritvirtinkite prie strypo. Įjunkite vandens tiekimą.AUKŠTO SLĖGIO PLAUTUVO SAUGOJIMASSaugokite plautuvą sausoje, uždengtoje, nešaltoje vietoje, kurioje plautuvas apsaugotas nuo oro sąlygų sukeliamų pažeidimų. Prieš saugojimą visada išleiskite vandenį iš plautuvo pistoleto, žarnos ir siurblio.PASTABA:Rekomenduojama naudoti siurblio apsauginį įtaisą, kad plautuvą laikydami žiemą apsaugotumėte jį nuo sugadinimo šaltomis oro sąlygomis. ATLIEKŲ ŠALINIMAS Išmetama atskirai. Šio gaminio negalima išmesti su įprastomis buitinėmis atliekomis. Jeigu vieną dieną nuspręstumėte, kad „Greenworks tools“ įrankį reikia pakeisti nauju arba jeigu senasis jums tiesiog nebereikalingas, neišmeskite jo su buitinėmis atliekomis. Pristatykite jį į atliekų surinkimo punktą.Atskirai surinkus naudotus gaminius ir pakuotes galima medžiagas perdirbti ir panaudoti iš naujo.Naudojant perdirbtas medžiagas yra mažinamas aplinkos užterštumas ir sumažėja žaliavų poreikis. Batteries Li-ion Nebetinkamus naudoti akumuliatorius utilizuokite laikydamiesi aplinkosaugos nuostatų. Akumuliatoriuje yra medžiagos, kuri kelia pavojų jums ir aplinkai. Ją turi išimti ir atskirai utilizuoti įmonė, kuri surenka ličio jonų akumuliatorius.103 Latviski (Tulkojums no oriģinālās dokumentācijas)

1. įprasto nusidėvėjimo;

2. rutininio derinimo ar reguliavimo;

3. žalos, kuri buvo padaryta netinkamai kilnojant, naudojant,

piktnaudžiaujant arba elgiantis aplaidžiai,

4. įrenginiui perkaitus dėl techninės priežiūros stokos;

5. žalos, kuri atsirado atsipalaidavus arba atitrūkus detalėms ar

tvirtinimo elementams, nes nebuvo atliekama techninė priežiūra;

6. žalos, kuri buvo padaryta plaunant vandeniu;

7. įrenginių priežiūros arba remonto darbus atliko asmenys, kurie nėra

įgalioti „Greenworks Tools“ serviso centrai;

8. netinkamo įrenginių surinkimo arba reguliavimo;

9. žalos, kuri buvo padaryta netinkamai naudojant įrenginį;

10. žalos, kuri buvo padaryta dėl netinkamo paruošimo žiemai (slėginiai

• ašmenys ir ašmenų komplektai;

• griebtuvai ir įrankių laikikliai.

12. Tam tikruose gaminiuose gali būti komponentų, pavyzdžiui,

variklių ar transmisijų, kuriuos pagamino kitas gamintojas. Šiems komponentams bus taikomos atitinkamo gamintojo garantinės taisyklės, išskyrus tuos atvejus, kai „Greenworks Tools Europe GmbH“ sutinka apsiimti nagrinėti pretenzijas, pateiktas ne per minėtojo gamintojo garantinį laikotarpį.

13. Ši garantija nėra taikoma perparduotiems gaminiams.

14. Garantija nėra taikoma sumontuotoms atsarginėms, pakaitinėms

arba papildomoms dalims, kurių „Greenworks Tools Europe GmbH“ netiekia arba nėra patvirtinusi. Garantija Norint pagal šias taisykles pateikti garantinę pretenziją dėl bet kurio gaminio, būtina pateikti šio gaminio pirminio įsigijimo įrodymą. Kredito kortelių išrašai nėra laikomi pakankamu įsigijimo įrodymu. Pirmą kartą įvykus garantiniam įvykiui, pirkėjas turi grąžinti gaminį į pirminio įsigijimo vietą ir pateikti įsigijimo įrodymą. Įrenginys bus nusiųstas į mūsų pagrindinį serviso centrą ir ten jis bus patikrintas. Jeigu bus nustatyta, kad įrenginys turi defektą, jis bus nemokamai suremontuotas ir pristatytas pirkėjo adresu. Įrenginiai, kurių mažmeninės prekybos kaina kartu su pardavimo mokesčiais neviršija 100 eurų, paprastai yra pakeičiami naujais. Jeigu pagrindinis serviso centras nustatys, kad įrenginys garantinių defektų neturi, tuomet pirkėjui bus pasiūlyta suremontuoti įrenginį už atitinkamą kainą. Šios garantijos taisyklės laikui einant gali būti keičiamos, kad derintųsi su naujų gaminių ypatumais. Naujausią garantijos taisyklių versiją visada galima rasti adresu www.greenworkstools.eu. GARANTIJAS PERIODS Visas Greenworks Tools ierīces ir piegādātas ar 2 gadu garantiju daļām un aprīkojumam, sākot no iegādes datuma. Profesionāli izmantotajām Greenworks Tools ierīcēm ir 30 dienu garantija, jo tās ir galvenokārt paredzētas izmantošanai DIY patērētājiem. Garantija nav nododama tālāk. IEROBEŽOJUMI Šī garantija attiecas tikai uz bojātām daļām/komponentēm un neattiecas uz labojumiem saistībā ar:

Gamintojas: Changzhou Globe Co., Ltd. Adresas: No. 65 Xinggang Rd., Zhonglou Zone, Changzhou, Jiangsu, China Asmens, įgalioto tvarkyti techninę bylą, vardas, pavardė ir adresas: Vardas, pavardė: Peter Söderström Adresas: Hjortronvägen 3, 555 93 Jönköping, Sweden Mes pareiškiame, kad šis produktas Kategorija ........................................................................ Aukšto slėgio plautuvas Modelis .............................................................................................................GDC40 Serijos numeris ........................................................... Žr. produkto duomenų plokštelę Gamybos metai ........................................................... Žr. produkto duomenų plokštelę atitinka susijusius Įrengimų direktyvos reikalavimus; atitinka šių kitų EC direktyvų reikalavimus: MD Machinery Directive 2006/42/EC 2014/30/EK (EMC-direktyva), ir 2000/14/EK (Triukšmo direktyva) įskaitant pakeitimus (2005/88/EK). Mes taip pat pareiškiame, kad buvo atsižvelgta į šiuos Europos harmonizuotus standartus (jų dalis / straipsnius): EN 60335-2-79 EN 60335-1 EN 62233 EN 55014-1 EN 55014-2 EN ISO 3744 Išmatuotas akustinis lygis LWA: 92.34 dB(A) Garantuotas akustinis lygis LWA: 93 dB(A) Atitikties vertinimo metodas pagal V priedą / 2000/14/EB&2005/88/EB direktyvą Vieta, data: Changzhou, 22/07/2016 Parašas: Ted Qu Haichao (BEng, CEng, MIET) kokybės direktorius
