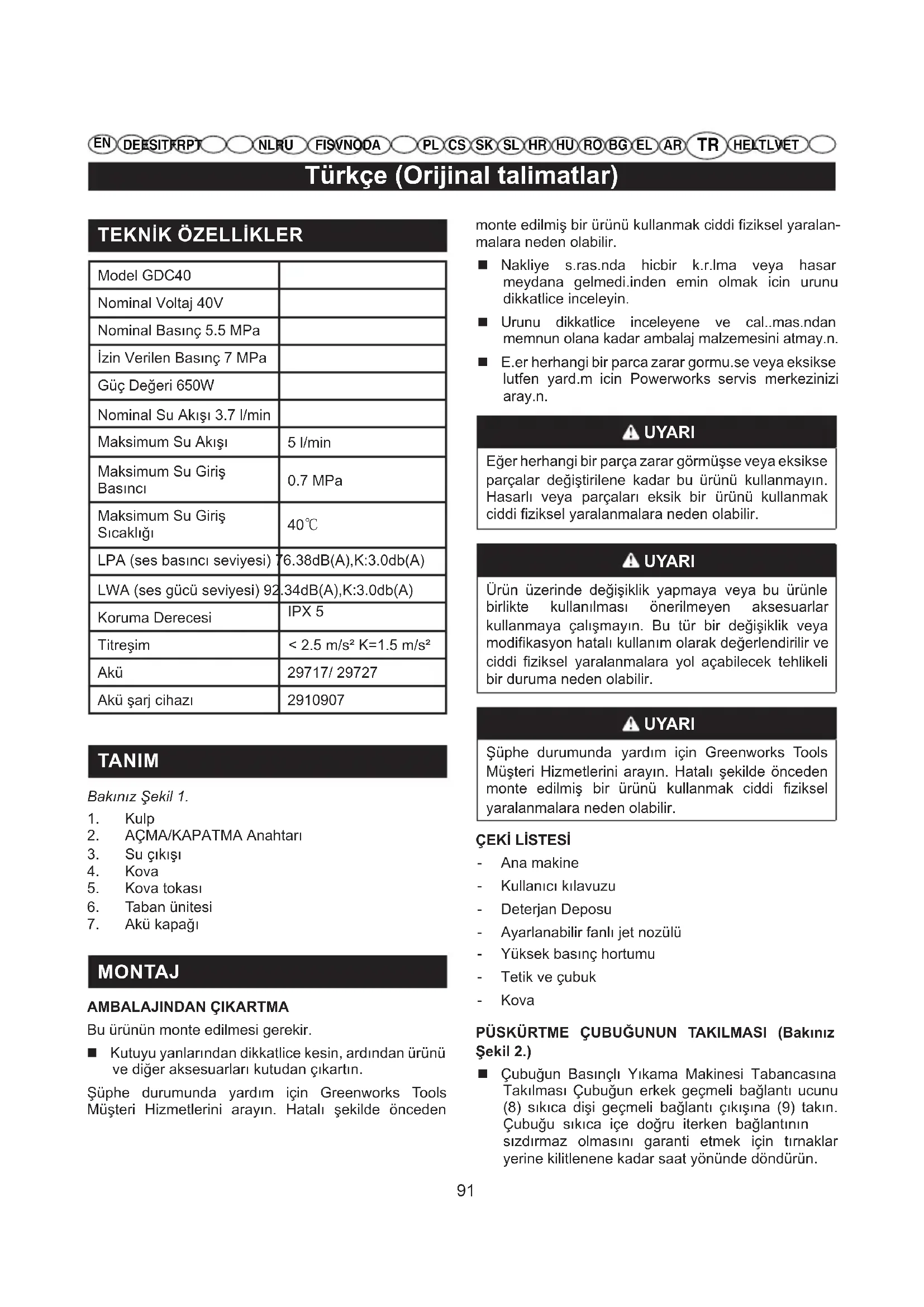

KULLANIM KILAVUZU GDC40 GREENWORKS

Model GDC40
Nominal Voltaj 40V
Nominal Basınç 5.5 MPa
İzin Verilen Basınç 7 MPa
Güç Değeri 650W
Nominal Su Akışi 3.7 l/min
Maksimum Su Akışi	5 l/min
Maksimum Su Giriş Basinci	0.7 MPa
Maksimum Su Giriş Sıçakkıng	40°C
LPA (ses basınç seviyesi) 76.38dB(A),K:3.0db(A)
LWA (ses gü;cü seviyesi) 92.34dB(A),K:3.0db(A)
Koruma Derecesi	IPX 5
Titreşim	< 2.5 m/s2K=1.5 m/s2
Akü	29717/ 29727
Akü Şarj cihazi	2910907

TANIM

Bakiniz Sekil 1.

1. Kulp
2. ACMA/KAPATMA Anahtari
3. Su ci kisi
4. Kova
5. Kova tokasi
6. Taban unitesi
7. Akū kapaī

MONTAJ

AMBALAJINDAN CIKARTMA

Bu urunun monte edilmesi gerekir.

Kutuyu yanlarindankatlickekisin,ardindan urunve digeraksesuarlan kutudancikartin.

Süphe durumunda yardim icin Greenworks Tools
Müsteri Hizmetlerini arayin. Hatali sekilde önceden

monte edilmis bir urunu kullanmak ciddi fiziksel yaralanmalarana neden olabilir.

Nakliye s.ras.nda hicbir k.r.lma veya hasar meydana gelmedi.inden emin olmak icin urunu dikkatlice inceleyin.
Urunu dikkatlice inceleyene ve cal..mas.ndan memnun olana kadar ambalaj malzemesini atmay.n.
E. er herhangi bir parca zarar gormu.se veya eksikse luften yard.m icin Powerworks servis merkezinizi aray.n.

A UYARI

Eger herhangi bir parca zarar gormusse veya eksikse parcalar degistirile nadar bu urunu kullanmayin. Hasarli veya parcalari eksik bir urunu kullanmak ciddi fiziksel yaralanmalara neden olabilir.

UYARI

Urun uzerinde degisiklik yapmaya veya bu urunle birlikte kullanilmasi onerilmeyen aksesuarlar kullanmaya calismayin. Bu tur bir degisiklik veya modifikasyon hatali kullanim olarak degerlendirilir ve ciddi fiziksel yaralanmalara yol acabilecek tehlikeli bir duruma neden olabilir.

A UYARI

Şüpe durumunda yarıdağın Greenworks Tools Müsteri Hizmetlerini arayın. Hatalı sekilde önceden monte edilmiş bir ürün kullanmak ciddi fiziksel yaralanmalarafa neden olabilir.

ÇEKİ LIŞTESİ

• Ana makine
  Kullaniciklavuzu
• Deterjan Deposu
• Ayarlanabilir fani jet nozulü
  Yuksek basin hortumu
• Tetik ve cubuk
  Kova

PUSKURTME CUBUGUNUN TAKILMASI (Bakiniz Sekil 2.)

Cubugun Basinci Yikama Makinesi Tabancasina Takilmasi Cubugun erkek gelemli baglanti ucu n (8) sikica disigi gemli baglanti cikisina (9) takin. Cubugu sikica ige dogru iterken baglantinin sizdirmaz olmasini garanti etmek icin tirnaklar yerine kilitlenene kadar saat yonunde dondurun.

Türkçe (Original talimatlar)

KOVANIN MONTAJI (Bakiniz Sekil 3.)

Taban unitesindeki su girisini (10) kovanin altindaki cikis (11) ile hizalayin ve kovayi taban unitesine oturtun.
■ Hizalanmayi sizdirmazligin ve baglantinin dizgün olması aç,isindan kontrol edin.
Taban ünitesindeki tokalari yukari cevirin ve kovaya tutturun. Kovayi taban ünitesine kiltlelemek icin tokanin uclarina asağiDOGRU bastirin.

AKU TAKIMININ TAKILMASI (Bakiniz Sekil 4.)

Akü bolmesinin kappagin acin.
Aküdeki olugu basinçı yikama makinesindeki yükseltilmis disle hizalayin.
Urunu calistirmadan once basinl yikama makinesindeki mandalin yerine oturdugundan ve akunun basinl yikama makinesine guvenli bir sekilde takll oldugundan emin olun.
Kapiyi kapatin.

AKU TAKIMINICIKARTILMASI (Bakiniz Sekil 4.)

Anahtari OFF (KAPALI) konumuna getirin.
Dugmeye basin ve akuyu cikarin.

KULLANIM

Uygulamalar

Bu basincliyikama makinesi asagida listelenen amaclarla kullanilabilir:

Dösemelerdeki, beton avlulardaki ve duvarlardaki kiri ve kufu temizlemek
Arabalari, botlari, motosikletleri, bahçemobilyalarin ve mangallari temizlemek

YUKSEK BASINC HORTUMUN BAGLANMASI (Bakiniz Sekil 5.)

Sabitlme

Yuksek basinç hortumunun konnektörün (12) yerine baglanana kadatetik kolundaki montaj yuvasinin (13)icine itin.

Sokum

Yayli dugmeye (14) basin ve yuksek basinc hortumunu montaj yuvasindan gekip sikartin.

UYARI

Yikama makinese guvenli ve sabit bir yüzeyde, ayakta, dok konumda kullanilmaldir.

KOVAYA SU EKLENMESI (Bakiniz Sekil 6.)

Su kaynagi su sebekesinden gelmelidir. ASLA sicut su veya havuz, gol vb. su kaynaklarindan su kullanmayin. Kullanim kolayligi icin, kendinen sarilan bir hortum (birlikte verilmemistir) tavsiye edilmez.

UYARI

Makinenin besteht anyrilrken her zaman anahtari ayirarak sebeke gucunu kapatin.

UYARI

Kovayi kova halen taban unitesine takili haldeyken doldurmayin.

Kovaya su eklemeden once:

Su girisindeki filtreyi inceleyin.
Filtre zarar gormusse filtrdeegistirilene kadar makineyi kullanmayin.

SU KAYNAGININ BASINCLI YIKAMA MAKINESINE BAGLANMASI (Bakiniz Sekil 7.)

NOT: Kovayi kullanmak istemiyorsaniz, taban unitesiniDOGrudan basinci yikama makinesi olarak kullanabilirsiniz.

Su girisine bir bahçé hortumu baglayin.
Bahçehortumunu su kaynagina baglayin.

iKAZ

Cihazi (içme suyu Şebekesi olmayan) su Şebekesine,—baglarken lütfen yerel yönetimin veya yerel su tedarikcisinin yerel yönetmeliklerine uyun.

Kirin su kaynagina geri akmadigindan emin olmak icin cihazogrudan icme suyu sebekesine baglanmamalir. Cihaz icme suyu sebekesine baglanirsa su besleme sistemine geri akis onlemecihazlar yerlestirilmeli veya takilmalir. Tesisat yerel yonetim veya su tedarikcisi tarafindan kabul almal ve profesyonel teknik personel tarafindan baglanmalir.

Geri akis onleme cihazlarisi kategorilerine ve EN 60335-2-79:2009 uyarinca geri pompalamayi onleme yonetmeliklerine uygun olmalir.

Türkçe (Original talimatlar)

MOTORUN KULLANILMASI (Bakiniz Şekil 8.)

Daha yuksek kontrol ve güvenlik icin iki elinizi de her zaman tabancanın üzerinde tutun.

■ Basinçı yikama makinesini calistirmak icin tetige (15) basin.
Duzedeku su akisini durdurmak icin tetigi birakin.

Kilitlemek icin:

■ Kilitleme duğmesine (16) basarak AÇİK konumuna getirin.

Kilidi açmak icin:

■ Kilitleme Düğmesine basarak KAPALI konumuna getirin.

DUZELERIN KULLANILMASI (Bakiniz Sekil 9.)

IKAZ

Düzeleri HlçBIR ZAMAN tabanca üzerindeki kilidi baglamadan degistirmeyin ve lansi HlçBIR ZAMAN kendi yüzünüze veya Dennisleriin yüzune dokturmayın.

Bir duzeyi lansa baglamak icin:

■ Basinçli yikama makinesini kapatin. Su basincini tahiye etmek icin tetigi Çekin.
Yuvasina oturana kadar kilidi asağiDOGRU cekerek tabanca uzerindeki kilidi baglayin.

Lans uzerindeki dugmeye basin ve duzeyi duze uzerindeki pimi kare delikle hizalayarak yerlestirin.
Puskurtme seklini ayarlamak icin duzeyi dondurun.

BASINCLI YIKAMA MAKINESINE DETERJAN

EKLEME Bakiniz Sekil 10-11.

Sadece basinci yikama makinerleri icin tasarlanmis deterjanlar kullanin; ev tipi deterjanlar, asitler, alkaleriler, camasir sulari, czuculer, yanici maddeler ve endustriyel amacli czeltiler pompaya zarar verebilir. Pek cok deterjanin kulanmadan once karstirilmasi gerekebilir.

Temizlik solusyonunu solusyon isesi uzerinde belirtildigi sekilde hazirlayin.

NOT: Gerekirse deterjanin kazara deponun dinasa dokulmesini onlemek icin bir huni kullanin. Eger dolum islemi sirasinda deterjan dokulurse devam etmeden once unitenin temizlenip kurutuldugundan emin olun.

Deterjan eklemek icin:

Deterjan deposunun kapağıniçıkartı
Sabun deposunu tetikli tabancaya takin.
Basinji yikama makinesini calistirin ve deterjani

uzun, esitvebirbiri uzerine yapilan stroklarla kuru bir yuzey uzerine puskurtun. Iz olusumunu onlemek icin deterjanin yuzey uzerinde kurumasini onleyin.

BASINCLI YIKAMA MAKINESININ CALISTIRLMASI VE DURDURULMASI (Bakiniz Sekil 12.)

iKAZ

Pompayi bagli ve açık kovada su olmadan calistirmayin.

Kovaya su ekleyin.
Kovaytakinvekilidiniacn.
Akuyutakn.

Motoru baslatmak icin anahtari ON (ACIK) konumuna getirin.
- Bahçé hortumunu açın ve yüksek basınç tetigini siki.

BAKIM

UYARI

Servis yapilirken sadece ayni yedek parcalari kullanin. Baska herhangi bir parcanin kullanilmasti tehlike olusturabilir veya urunun zarar gormesine neden olabilir.

UYARI

Makinenin denetim, temizlik veya bakimindan once motoru kapatin ve tum hareketli parçalarin durmasini bekleyin, ardindan aküyüçikarin. Bu talimatlara uymamak ciddi fiziksel yaralanma veya mal hasari ile sonuçlanabilir.

GENEL BAKIM

Plastik parçalari temizlerken gezücu kullanmaktan kaçınin. Plastik parçalarin buyuk bolümü çeşti tiptecari gezüculerden kaynaklı hasara duyarlıdir ve kullanilmaları nedeniyle zarar görebilir. Kiri, tozu, yagi, gresi vb. gidermek icin temiz bez kullanin.

Türkçe (Original talimatlar)

UYARI

Fren sivilarin, benzizin, petrol bazl urunlerin, nufuz edici yaqin vb. hicbir zaman plastik parcalara temas etmesine izin vermyin. Kimyasal maddeler plastik parcalara zarar verebilir, zayiflatabilir vya yok edebilir ve ciddi fiziksel yaralanma ile sonuclan bilir. Musteri tarafindan sadece para listesinde gosterilen parcalar onarilabilir vya degistirilebilir. Diger tum parcalar bir yetkili servis merkezinde degistirilmelidir.

DUZE BAKIMI (Bakiniz Sekil 13.)

Asiri pompa basincina (tete gas basarken bir titreme hissedilir) tikali veya kirli bir duze neden olmu s olabilir.

Basinçli yikama makinesinin fisini Çekin.
■ Basinçli yikama makinesini ve su kaynaginci kapatın. Su basincini tahiye etmek icin tetigi cekin.
Düzeyi Istançikartin.

NOT: Puskurme lansini hiçbir zaman yüzünüze dokru tutmayın.

Düz hale getirilmis biratas veya duze temizlik aletikullanarakduzeyi tikayan veya engelleyen yabanci maddeleri temizleyin.
■ Bir bahçehortumu kullanarak dizedekibirikintiyi temizleyin/yikayin.
Düzeyi lansa yaniden baglayin.
Su beslemsini acin.

BASINCLI YIKAMA MAKINESININ DEPOLANMASI

Kuru, kapali, buzlanmayan ve hava kosullarinin zarar veremeyecegi bir yerde depolayin. Her zaman tabanca, hortum ve pompadaki suyu bosaltin.

NOT: KIs aylarinda depolama sirasinda soguk havanin verebilecegi zarari onlemek icin bir pompa korumasinin kullanilmasi onerilir.

BERTARAF

Ayri toplanir. Bu urun normal evsel atiklarla atilmamaldir. Greenworks Tools urununuzun bir gun deigistirilmesi gerektigini veya artik isinize yaramadigi dinusunurseniz bunu ev atiklari ile atmayin. Bu urunu ayr olarak toplanmak uzere verin.

Kullanilmis urunlerin ve ambalajin ayir toplanmasi malzemelerin geri donusturulmesine ve tekrar kullanilmasina olanak saglar.

Geri donusturulen malzemelerin tekrar kullanilmasi cevre kirligiini onlemeye yardimci olur ve ham madde talebini azaltir.

Batteries

Kullanim omürlerinin sonunda aküleri çevreye gerekli özeni goestererek atin. Akü, size ve çevreye karsı zararlı maddeler icerir. Lityum iyon aküleri kabul eden bir tesiste seksülmevi ayır olarak imha edilmelidir.

（nnnn）

Nn nn nnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn

Xn no nni n no, n nn nnnn nn .nny Greenworks Tools

Xn nnnn nn no nnnn nn nnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn

77 77 77 77 77 77 77 77 77

yynnnn nn nnnn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn

n nn

Tüm yeni Greenworks Tools makinerleri original satin alma tarihinden itibaren 2 yılık parca ve isçilik garantisi ile birlikte temin edilir. Greenworks Tools urünleri esas itibariyla Kendin Yap:tuketicileri tarafindan kullanilmak uzere tasarlandığindan profesyonel olarak kullanlan makinerler icin 30 günlük garanti mevcuttur. Bu garantı devediremez.

SINIRLAMALAR

Bu garanti sadece kusurlu parcalar/bilesenler icin gecerlidir ve asagidakilerden kaynaklanan onarim calismalarini kapsamaz:

1. Normal asinna ve yapranma. 2. Rutin ince ayar ve ayarlama.
2. Hatali tasima/suistimal/yanlis kullanim veya ihmalden kaynaklanan hasar.
3. Eksik bakim nedeniyle asiri isinma.
4. Eksik bakim nedeniyle tespit elemanlarin/sabitle melemanlarin gevesemesinden kaynaklanan hasar.
5. Su ile temizlik nedeniyle meydana gelen hasar.
6. Yetkili olmayan Greenworks Tools servis merkezleri tarafindan servisi veya onarimi yapilan makinerler.
7. Yanlis monte edilmis veya ayarlanmis makinerer.
8. Makinenin hatali kullanimindan kaynaklanan hasar.
9. Hatali kis hazirligindan (basinci yikayicilardan) kaynaklanan hasar.
10. Bunlarla sinirl olmamakla birlikte asagidakiler de dahil olmak uzere sarf malzemesi olarak degerleindirilen parcalar normal sartlarda garantı kapsamina dahil degildir:

Piller
- Elektrik kabolari
- Bicak ve bicak dizenekleri
Kayislan
Filtreler
Kovanlar ye alet tutucular

1. Belirli ürünler alternatif bir üreticiden temin edilmis motoriar, sanzimanlar gibi bilesenler icerebilir, bu parçalar Greenworks Tools Europe GmbH'nin szö konusu üreticinin garantı suresi disinda her垢 hak talebini ustemeyi kabul ettişi durumlar hariç uygün üretici garantı poligesine tabidir.

2. Ikinci el mallar bu garanti policesi kapsamina dahil degildir.

3. Greenworks Tools Europe GmbH tarafindan temin edilmemş veya onaylanmamş yedek parçaların, ikame parçaların veya ilave parçaların takilması.

Garanti

Bu police kapsaminda herhangi bir urunle ilgili garanti talebinde bulunmak icin orijinal satin alma kanitini sunulmasi gerekir. Kredi karti ekstresi yeterli satin alma kaniti okar degerlendirmez. Garantinin kullanilacagi durumlarda oncikle tuketici urunu satin alma kaniti ile birlikte satin aldigi yere iade etmelidir. Makine merkes servis tesizime gonderiler ve irbe incelme yapilir. Eger makininen arizali oldugu tespit edilirse ucretisz olarak onarilacak ve tuketicin adresine gerigonderilecektir. Satis vergileri de dahil 100 € nun alta perakende olarak satilan makinerdere genellike degisim yapilacaktir.

Eger merkez servis tesisimiz makinede ariza tespit edemezse tuketicije onarim masrafini odemesinin gerekecegi bildirilecektir.

Bu garanti policesi yen urunlerin itiyaclarini karsilamak icin zaman zaman deigistirilebilir. En son garanti policesinin bir kopyasina www.greenworkstools.eu adresinden ulasilabilir.

Teknik dosyayi derleyecek yetkili kisinin adi ve adresi:

Adi:Peter Soderstrom

Adres: Hjortronvagen 3, 555 93 Jönköping, Sweden

Isbu belge ile bu urunun

Kategori yuksek basinl yikama makinesi

Model GDC40

Seri numarasi Urunderecelendirme etiketine bakin

Uretim Yili .. Urunderecelendirme etiketine bakin

■ Makine Direktifi'nin ilgili hukumlerine uygun olduğunuBegan ediyoruz
■ asagidaki diger EC Direktiflerinin hukumlerine uygun oldugunu bayan ediyoruz MD Machinery Directive 2006/42/EC 2014/30/EU (EMU Direktifi) ve 2000/14/EC (Gurultu Direktifi), degisiklikler dahil (2005/88/EC)
Bunun yanı sira asagidaki belgelerle uygunluğunuBegan ediyoruz:
■ Asagidaki Avrupa uyumlastirilmis standartlari (kisimlar/maddeleri) kullanilmistir: EN 60335-2-79

EN 60335-1
EN 62233
EN 55014-1
EN 55014-2
EN ISO 3744

Ölcülen ses gücu seviyesi LWA: 92.34 dB(A)

Garanti edilen ses gucu seviyesi LWA: 93 dB(A)

Ek V/ Direktif 2000/14/EC&2005/88/EC uyarinca uygunluk degerlendirmesi yontemi

Yer, tarih: Changzhou, 22/07/2016

Imza: Ted Qu Haichao (BEng,

Kalite Muduru

Ted.

.Changzhou Globe Co., Ltd :
