BRUKSANVISNING GDC40 GREENWORKS

Undvik att använda losningsmedel vid rengöring av plastdelar. De fleta plaster ar känsliga for skador vid användning av olica typer av kommersiella losningsmedel och kan skadas om södana används. Använd en ren och torr trasa for att ta bort smuts, damm, olja, fett, etc.

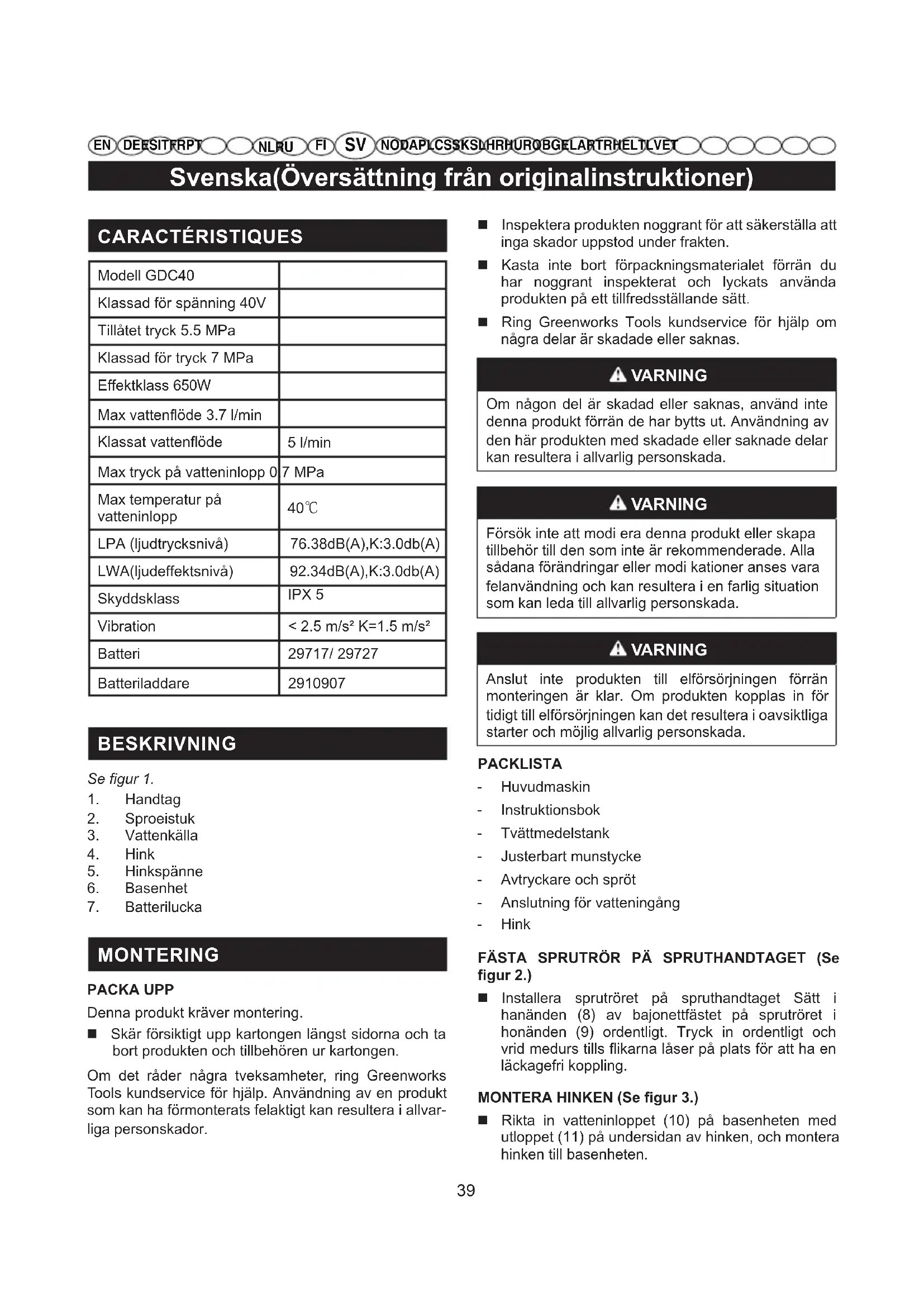

Svenska(Oversätting frän originalinstruktioner)

CHARACTERISTIQUES

Modell GDC40
Klassad für spänning 40V
Tillåtet tryck 5.5 MPa
Klassad für tryck 7 MPa
Effektklass 650W
Max vattenflöde 3.7 l/min
Klassat vattenflöde	5 l/min
Max tryck på vatteninlopp 0	7 MPa
Max temperatur på vatteninlopp	40°C
LPA (ljudtrycksnivå)	76.38dB(A),K:3.0db(A)
LWA(ljudeffektsnivå)	92.34dB(A),K:3.0db(A)
Skyddsklass	IPX 5
Vibration	< 2.5 m/s² K=1.5 m/s²
Batteri	29717/ 29727
Batteriladdare	2910907

BESKRIVING

Sefigur1.

1. Handtag
2. Sproeistuk
3. Vattenkalla
4. Hink
5. Hinkspanne
6. Basenhet
7. Batterilucka

MONTERING

PACKA UPP

Denna Produkt kräver montering.

Skär forsiktigt upp kartongen langst sidorna och tabortprodukten och tillbehören urkartongen.

Om det rader nagra tveksamheter, ring Greenworks Tools kundservice for hjalp. Anvandning av en produit som kan ha formonterats felaktigt kan resultera i allvarliga personskador.

■ Inspekteraprodukten noggrant for att sakerställa att inga skador uppstod under frakten.
Kasta inte bort forpackningsmaterialet forran du har noggrant inspekterat och lyckats anvanda Produkten pa ett tillfredsstallande satt.
Ring Greenworks Tools kundservice for hjalp om nagra delar ar skadade aller saknas.

WARNING

Om nçon del ār skadad eller saknas, använd inteenna produit forran de har bytts ut. Användning av den harprodukten med skadade eller saknade delar kan resultedera i allvarlig persorskada.

A VARNING

Försök inte att modi eraenna produit erller skapa tillbehör till den som inte ar rekommenderade. Alla sádana Förändringar eller modi kationer anses vara felanvändning och kan resulteda i en farlig situation som kan leda till allvarlig persorskada.

A WARNING

Anslut inte Produkten till elforsörjningen forrän monteringenärklar. Om Produkten kopplas in for tidigt till elforsörjningen kan det resultera i oavsiktliga starter och möglicallvarlig personskada.

PACKLISTA

Huvudmaskin
Instruktsbok
Tvattmedelstank
- Justerbart munstycke
- Avtryckare och spröt
- Anslutning for vattening
Hink

FÄSTA SPRUTRÖR PÄ SPRUTHANDTAGET (Se figur 2.)

• Installera sprutröret på spruthandtaget Sätt i hanänden (8) av bajonetfästet på sprutröret i honänden (9) ordentlich. Tryck in ordentlich och vrid medurs tills flikarna laser på plats für att ha en lackagefri koppling.

MONTERA HINKEN (Se figur 3.)

Rikta in vatteninloppet (10) på basenheten med utloppet (11) på undersidan av hinken, och montera hinken till basenheten.

Svenska(Oversätting frän originalinstruktioner)

■ Kontrollera inriktingen for att sakerstalla en korrekt försegling och anslutning.
Tryck upp spannena pa basenheten och las fast till hinken. Tryck ner spannena for att fasta hinken till basenheten.

SÄ HÄR INSTALLERAR DU BATTERIPAKETET (Se figur 4.)

• Oppna batteriluckan.
  Rikta in skaran pa batteripacket med hogtryckstvattens upphjda list.
  Se till att laset pa hogtryckstvatten knapps papi plats och att batteripacket ar sakert monterat i hogtryckstvatten innan encheten anvands.
  Stangigenluckan.

SÄ HÄR TAR DU BORT BATTERIPAKETET (Se figur 4.)

Stall in strömbrytaren i laget OFF (Av).
Tryck pa knappen och ta ut batteriet.

ANVÄNDNING

Användningsområden

Denna hogtryckstvatt kan anvandas i foljande syften:

Tabortsmutsochmogelfranterrasser, cementuteplatser ochvaggar.
■ Rengöring av bilar, bātar, motorcyklar, utomhusmobler och grillar.

A N SLUTA HÖGTRYCKSSLANGEN TILL SPRUTHANDTAGET (Se figur 5.)

Passa in

Tryck in anslutningen (12) for hogtrycksslangen i fastet (13) pa avtryckaren tills den sitter.

Ta bort

Aktivera knappen (14) och dra ut hogtrycksslangen ur fester.

A VARNING

Högtryckstvätten mäste användas pa en saker och stabil yta i staende, uppratt lage.

FYLLA PAVATTEN I HINKEN (Se figur 6.)

Vattentillforseln maste komma fran en vattenledning. Anvand ALDRIG hett vatten erer vatten fran dammar, sjoor osv. For enkel anvanding reckommenderas det att anvanda en sjalvupprullande slang (medfoljer ej).

A VARNING

Stäng alltid av huvudströmbrytaren Near maskinen lamnas övervakad

A VARNING

Fyll inte pa hinken nar den ar fixerad vid basenheten.

Innan vatten fylls pa i hinken:

Inspektera Itrei vattenintaget.
- Om ltre ar skadat sca maskinen inte anvandas forran ltre har bytts ut.

ANSLUTA VATTENTILLFORSEL TILL HOGTRYCK-STVÄTTEN (Se figur 7.)

OBS! Om du inte vill använda hinken kan du använda basenheden direkt som en högtryckstvätt.

Anslut en tradgårdsslang till vatteninloppet.
Montera en tradgardslang till vattentillforseln.

FORSIKTIGHET

Följ de lokala reglerna vid inkoppling av encheten till vattenforsorjningen (inte det allmanna dricksvattennatet). For att sakerstalla att det inte sker nagot ater ode av kontaminerat vatten till vattenforsorjninger far inte encheten anslutas direkt till det allmanna dricksvattennatet.

Om erhehen koppla till dricksvattenforsörning maste en backventil monteras.

Installationen skagodkannas av de lokala myndigheterna ell vattenleverantoren och skutforas av professionell teknikpersonal. Backventilen skavara anpassad for de aktuella vatskekategoriernaoch folja kraven i EN 60335-2-79 for att forhindra aterforsel av vatten.2009.

ANVANDA SPOLHANDTAGET (Se figur 8.)

För basta kontroll och sakerhet skal alltid bada händerna hallas pa spelhandtaget.

Tryck pa avtryckaren (15) for att anvanda hogtryckstvatten.
Slapp upp avtryckaren for att stoppa vattenstralen fran munstycket.

Aktivera laset:

For frigöringsknappen (16) till laget ON.

Avaktivera Iaset:

For frigöringsknappen till laget OFF.

Svenska(Oversätting frän originalinstruktioner)

ANVANDAMUNSTYCKENA (Sefigur 9.)

A FÖRSIKTIGHET

BytALDRIG munstycke utan att lasa laset pa spelhandtaget och rikta ALDRIG spolroret mot ditt ansikte ellermot andra. Snabbanslutningsringen innehaller smfjadrar som kan skjuta ut munstycket med kraft. Att inte foljaenna uppmaning kan orsaka personskada.

Anslut ettmunstycketillsprolret:

Stäng av hogtryckstvatten. Tryck in avtryckaren for att släppa ut vattentrycket.
Lás spelhandtaget genom att trycka ned pá lásknappen tills den klickar fast i halet.
Tryck pa knappen och satt i munstyetck i skaatet tills den klickar pa plats. Ratta in stiftet pa munstyetck med det fyrkantiga halet.
Vrid munstyetket for att justera strålens form.

TILLSÄTTA RENGÖRINGSMEDEL TILL HÖGTRYCKSTVÄTTEN (Se figur 10-11.)

Använd endast rengöringsmedel som ar utvecklade for användning i hogtryckstvattar. Hushallsmedel, syror, alkaliner, blekningsmedel, losningsmedel, brannbara material och industrimedel kan skada pumpen. Många rengöringsmedel kan krava utblandning fore anvan ning.

Forbered en rengöringslösning,enligt instruktionerna pa flaskan.

NOTERA: Använd en tratt, om det behövs, für att und-vika oavsiktigt spill utanfor tanken. Om rengöringsmedel spills under pafyllingen ske encheten rengöras och torkas innan du kan gā vidare.

Applicera rengöringsmedel:

Häll rengöringsmedel i rengöringsmedelstanken.
Installera tvålbehällaren på avtryckarreglaget.
Starta hogtryckstvatten och spruta rengöringsmedel paentorr yta med langa, jämna och overlappanderörelser. Förattundvikarander, latente ren:göringsmedlet torka paytan.

STARTA OCH STANNA HÖGTRYCKSTVÄTTEN (Se figur 12.)

FORSIKTIGHET

Kör inte pumpen utan att vattnet i hinkenär anslutet och pascalaget.

Fyll pa vatten i hinken.

Montera hinken och las den pa plats.
Montera batteripacket.
Stall in strömbrytaren till laget ON (På) für att starta motorn.
Slå pa tradgårdsslangen och tryck sedan in avtryckaren pa hogtryckstvätten.

UNDERHÄLL

A VARNING

Använd endast identiska utbytesdelar vid service.
Användning av andra delar kan orsaka fara eller produktskada.

A VARNING

Färe inspektion, rengöring aller service av maskinen, stäng av motom, vänta tills alla rörliga delar har stoppats och ta sedan ut batteripacket. Att inte folja ovanstäende varning kan resultedera i allvarlig personskada aller egendomsskada.

GENERELLT UNDERHALL

Undvik att använda losningsmedel vid rengöring av plastdelar. De esta plaster ar känsliga für skador vid användning av olika typer av kommersiella losningsmedel och kan skadas om södana används. Använd en ren och torr trasa for att ta bort smuts, damm, olja, fett, etc.

A VARNING

Låt aldrig bromsvätska, bensin, oljebaserade produiter, inträngande oljor, etc., komma i kontak med plastdelarna. Kemikalier kan skada, forsvaga erller forstora plaster och det kan resultera i allvarlig personskada. Enbart delar som star med pa listan over delar ar tänkta att kunna repareras erller bytas ut av kunden. Alla andra delar ska bytas ut av ett auktoriserat servicecenter.

UNDERHALL AV MUNSTYCKEN (Se figur 13.)

För högct pumpkinck (en pulserande känsla vid intryck- ning av avtryckaren) kan resultera i ett igensatt ell er smutsigt munstycke.

Koppla bort hogtryckstvatten.
Stängavhogtryckstvattenochstang a v vattenforsörningen. Tryck in avtryckaren for att slappa ut vattentrycket.
Ta bort munstycket fran spolroret.

NOTERA: Rikta aldrig sproloret mot ditt ansikte.

Svenska(Oversätting frän originalinstruktioner)

Använd et t utdraget papper sgem el ler et t rengöringsverktyg for munstycken for att ta bort material som har sattigen munstycket.
Använd en tradgårdsslang För att spola bort skräp ur munstcyket.
Satt tillbaka munstychet på spolröret.
Satt pa vattentillforseln.

FORVARA HOGTRYCKSTVÄTTEN

Forvara på att torrt, överträckt och frostfritt område där väder och vind inte kan skadaprodukten. Töm alltid ut vatten frän spolhandtag, slang och pump.

NOTERA: Användning av pumpskydd är rekommenderat for att undvika att kallt vader skadar pumpen vid forvaring over vintermanaderna.

AVYTTRING

För du fyller på vann iBOTten:

Sjekk Iteret pavanninntaket.
■ Hvis Iteret er skadet,/DD, BRk maskinen inntil Iteret har blitt skiftet ut.

TILKOBLING AV VANNFORSYNING TIL HØYTRYK-KVASKEREN (Se bilde 7.)

Paforing av vaskemiddel:

Stäng alltid av huvudströmbrytaren nar maskinen lamnas övervakad.

ADVARSEL

För pafyldning af vand:

eller delvist matte tilstoppe dysen.

■ Brug en haveslange til at skylle urenheder ud af dysen.
Genanbring dysen pa spuleroret.
Abn for vandet.

OPBEVARING AF HØJTRYKSPULEREN

Alla nya Greenworks Tools verktyg garanteras i 2 ar gallande delar och sammansätting fran ursprungligt inköpsdatum. Det finns en 30 dagars garanti for maskiner som anvands yrkesmaggibt eftersom Greenworks Tools ar primät designade for använding av hobbykonsumerter. Denna garanti kan inte overlatas.

BEGRANSNINGAR

Denna garanti omfattar enbart defekta delar/komponenter och tacker inte reparacioner på grund av:

1. Normal slitage.
2. Regelbundet unterhalb och justering
3. Skada som uppkommen pa ground av felaktig hantering/vanvard/ missbruk ellor forsummelse.
4. Überhettning på grund av uteblivet unterhalb.
5. Skada pā grund av att fästen/lasanordningar blivit lösə/har lossnat pā grund av uteblivet unterhalb.
6. Skada orsakad av rengöring med vatten
7. Maskiner dar unterhals-ller reparationsarbete har utforts av iche auktoriserat servicecenter for Greenworks Tools.
8. Maskiner som har monterats aller justerats felaktigt.
9. Skada pa grund av felaktig anvandning av maskinen.
10. Skada pà grund av felaktig vinterförvaring (högtryckstvätter)

11. Objekt som anses vara slitage- och forbrunningsdilar tomfattas normalt inte av garantin, inklusive utan begränsning:

12. Batterier

13. Strömkablart
14. Blad och bladanslutning
    Remmar
    Filter

15. Chuckar och verktygshällare

16. Vissaprodukter kan innehälla komponenter som motorer, växellådör erller liknande frän andra tilverkare. Sādana komponeter om fattas av respektive tilverkares garanti Förutom à Greenworks Tools Europe GmbH samtycker till att hantera eventuella krav som liggerutanfor ovannämnda tilverkares garantiperiod.

17. Begagnade varor omfattas inte av denna garanti.

18. Använding av reservdilar, utbytesdelar erer ytterligare komponenter som inte levererats aller godkänts av Greenworks Tools Europe GmbH.

Garanti

För garantikrav für nàgon produit enligt denna garanti krávs bevis på ursprungligt inköp. Kredit-/betalkortvarsutdrag gäller inte som inköpsbevis. I Första skedet av ett garantikrav ske kunden returnera produkten till den ursprungliga inköpsplatsen tillsammans med inköpsbevis. Maskinen skickas till var centrala serviceanlaggning for inspektion. Om maskinen befinsvara felaktig repareras den och skickas tillbaka till kundens adress utan nàgon kostnad. Maskiner som kostar under 100 EUR inklusive moms byts oftast ut.

Om var centrala serviceanlaggning inte finner att maskinen ar felaktigkommen kunden att meddelas vad deras kostnad blir for reparationen.

Denna garanti kan andras fran tid till annan av hansyn til behov gällande nyaprodukter. En kopia av senaste garantin finns tillganglig pa www.greenworkstools.eu.

Greenworks Tools garantibetingelser for gjor-det-selv-maskiner

GARANTIPERIODE

Имя: Peter Söderström

Ampec: Hjortronvagen 3, 555 93 Jonkoping, Sweden

HaToaM Mb3aBnem,TO daHHbI npOdyKT

Kateropn 3NEKTPNueCKM MoIuK BbICOKOTo DABJIHNA

MoideIb GDC40

3aBODCKoHomep ..Cm.nacnOpTHyU Ta6nUky npOdyKta

Tod BbInycka Cm. nacnopTHyo Ta6nUky npOdykTa

COOTBeTCTByeT BcEM BaXHeIIM NpOKeHnA M DnpeKTHBbl No MexaHnueckomy o6OpydoBaHnIO

COOTBETCTBYET BCEM NOLOXKeHnM CNeIyUoIuNx IInpeKtNB EC

Namn på och adress till personen som är auktoriserad att sammanställa den teniska filen:

Namn: Peter Soderström

Adress: Hjortronvagen 3, 555 93 Jonkoping, Sweden

Härmed deklarerar vi att Produkten

Kategori Hogtryckstvatt

Modell GDC40

Serienummer Se markplaten pa produiten

Överensstämmer med de relevanta villkoren i Maskindirektiv
Överensstämmer med villkoren i följande övriga EC-direktiv

2014/30/EU (EMC-direktiv) och

2000/14/EC (bullerdirektiv) inklusive Förändringar (2005/88/EC)

Dessutom deklarerar vi att

■ foljande (delar/klausuler av) europeiska harmoniserade standarder har tillampats EN 60335-2-79

EN 60335-1

EN 62233

EN 55014-1

EN 55014-2

EN ISO 3744

Uppmatt ljudeffektsnivå LWA: 92.34 dB(A)

Garanterad Ijudeffektsniva LWA: 93 dB(A)

Metod for bedömming enligt Bilaga V/ Direktiv 2000/14/EG&2005/88/EG

Ort,datum:Changzhou,22/07/2016 Signatur:TedQuHaichao(BEng,CEng,MIET) kvalitetsansvarig

Produsent: Changzhou Globe Co., Ltd.

Serienummer Se Produktetiketten

Produksjonsar Se Produktetiketten

■ er i overensstemmelse med relevante bestemmelser i Maskindirektivet (2006/42/EC)

Serienummer Se Produktets klassificeringsetiket

Fremstellingsar Se produits klassificeringsetiket

■ er i overensstemmelse med de relevante bestemmelser i maskindirektiv (2006/42/EC)
■ er i overensstemmelse med bestemmelserne i de følgende andre EC-direktiver MD Machinery Directive 2006/42/EC

2014/30/EU (EMC-direktivet) og

Druh Vysokotlak mycka

Model GDC40
