MANUALE UTENTE GDC40 GREENWORKS

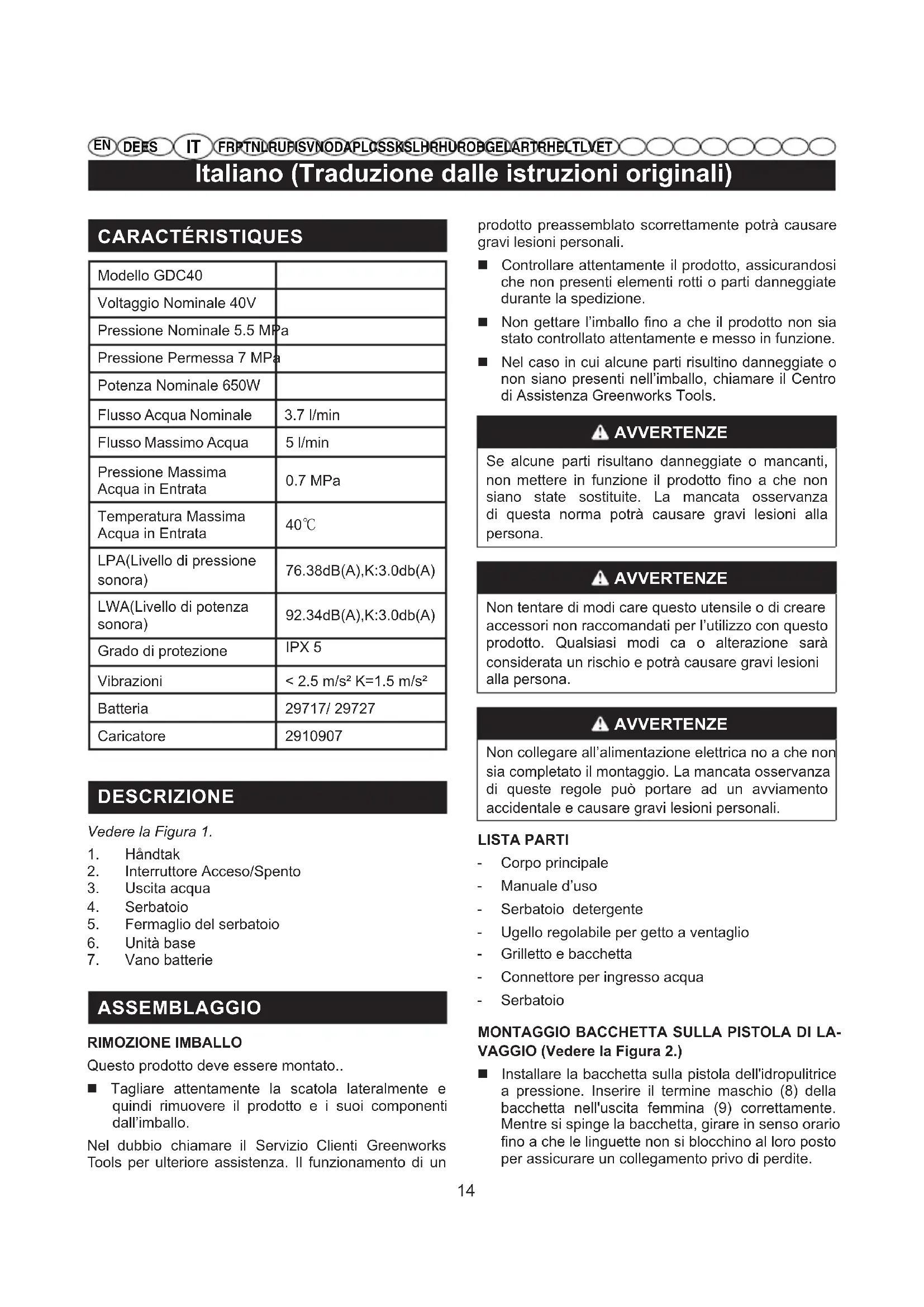

Italiano (Traduzione delle istruzioni originali)

CHARACTERISTIQUES

Modello GDC40
Voltaggio Nominale 40V
Pressione Nominale 5.5 MPa
Pressione Permessa 7 MPa
Potenza Nominale 650W
Flusso Acqua Nominale	3.7 l/min
Flusso Massimo Acqua	5 l/min
Pressione Massima Acqua in Entrata	0.7 MPa
Temperatura Massima Acqua in Entrata	40°C
LPA(Livello di pressione sonora)	76.38dB(A),K:3.0db(A)
LWA(Livello di potenza sonora)	92.34dB(A),K:3.0db(A)
Grado di protezione	IPX 5
Vibrazioni	< 2.5 m/s² K=1.5 m/s²
Batteria	29717/ 29727
Caricatore	2910907

DESCRIZIONE

Vedere la Figura 1.

1. Handtak
2. Interruttore Acceso/Spento
3. Uscita acqua
4. Serbatoio
5. Fermaglio del serbatoio
6. Unità base
7. Vano batterie

ASSEMBLAGGIO

RIMOZIONE IMBALLO

Questo prodotto delve essere montato..

• Tagliare attendamente la scatola lateralemente e quindi rimuovere il prodotto e i loro componenti dall'imballo.

Nel dubbio chiamare il Servizio Clienti Greenworks Tools per ulterioriore assistenza. Il funzionamento di un

prodotto preassemblato scorrettamente potra causare gravi lesioni personali.

• Controllare attendamente il prodotto, assicurandosi che non presenti elementi rotti o parti danneggiate durante la spedizione.
  Non gettare l'imballo sino a che il prodotto non sia stato controllato attendamente eMESSO in funzione.
• Nel caso in cui alcune parti risultino danneggiate o non siano presenti nell'imballo, chiamare il Centro di Assistenza Greenworks Tools.

AVERTENZE

Se alcune parti risultano danneggiate o mancanti, non mettere in funzione il prodotto fino a che non siano state sostituite. La mancata osservanza di但这a norma potra causare gravi lesioni alla persona.

AVVERTENZE

Non tentare di modi care quello utensile o di create accessori non raccomandati per l'utilizzo con quello prodotto. Qualsiasi modi ca o alterazione sare considerata un rischio e potra causare gravi lesioni alla persona.

AVERTENZE

Non collegare all'alimentazione elettrica no a che non sia completato il montaggio. La mancata osservanza di queste regole cui portare ad un avviamento accidentale e causare gravi leSIONi personali.

LISTAPARTI

Corpo principale
Manuale d'uso
- Serbatoio detergente
- Ugello regolabile per getto a ventaglio
- Grilletto e bacchetta
- Connettore per ingresso acqua
- Serbatoio

MONTAGGIO BACCHETTA SULLA PISTOLA DI LAVAGGIO (Vedere la Figura 2.)

Installare la bacchetta sulla pistola dell'idropulitrice a pressione. Inserire il termine maschio (8) della bacchetta nell'uscita femmina (9) correttamente. Mentre si spinge la bacchetta, girare in senso orario fino a che le linguette non si blocchino al loro posto per assicurare un collegamento primo di perdite.

Italiano (Traduzione delle istruzioni originali)

ASSEMBLAGGIO DEL SERBATOIO (Vedere la Figura 3.)

■ Allineare l'apertura di ingresso dell'acqua (10) sull'unità base con l'apertura di uscita (11), e installare il serbatoio sull'unità base.
■ Verificare l'allineamento per assicurare un collegamento e una tenuta corretti.
Sollevare le fibbie sull'unita base e fissarle al serbatoio. Premere le estremita della fibbia per bloccare il serbatoio sull'unita base.

PER INSTALLARE IL GRUPPO BATTERIE (Vedere la Figura 4.)

Aprire lo sportello del vano batteria.
■ Allineare le scanalature sul gruppo batteria con i rilievi sull'idropulitrice.
■ Assicurarsi che il disposativo di chiusura sull'idropulitrice si incastri in posizione e che il gruppo batteria sia fissato nell'idropulitrice prima di iniziare il lavoro.
Chiudere lo sportello.

PER RIMUOVERE IL GRUPPO BATTERIE (Vedere la Figura 4.)

Impostare l'interruttore in posizione di spegnimento.
Premere il pulsante ed estrarre la batteria.

FUNZIONAMENTO

Applicazioni

Questo utensile cui si racciano.

Per rimuovere sporco e macchie da pavimenti, superfli ci in cemento e muri.
Per pulire auto, navi, motocicli, mobili per esterni e griglie.

TILKOPLING AV HØYTRYKKSLANGEN (Vedere la Figura 5.)

Montaggio

Spingere il connettore (12) del tubo dell'alta pressione nella sede (13) sul manico a grilletto fino a che non venga correttamente serrato al suoippo.

Smontaggio

Attivare il tasto a molla (14) ed estrarre il tubo ad alta pressione alla sede.

AVVERTENZE

L'idropulitrice deve essere usata in posizione verticale su una superficie stabile e sicura.

RIEMPIMENTO DEL SERBATOIO (Vedere la Figura 6.)

L'acqua deve provenire alla rete idrica. NON usare acqua calda o acqua di stagni, laghi, ecc. Per una magiore facilità d'uso, si raccomanda l'uso di un tubo auto-avvolgente (non fornito).

AVVERTENZE

Spagnere sempre l'interruttore dell'alimentazione principale quando si lascia il dispositorio incustodito.

AVVERTENZE

Non riempire il serbatoio quando è fissato all'unita base.

Prima diaggiungere l'acqua nel serbatoio:

• Controllare il filtrlo nel raccordo dell'alimentazione dell'acqua.
  Se ilhetto è danneggiato, sostituirlo prima di utilizzare la macchina.

COLLEGARE LA FORNITURA D'ACQUA ALLA IDROPULITRICE A PRESSIONE (Vedere la Figura 7.)

NOTA: se non si desidera usare il serbatoio, è possibile usare direttamente l'unità base come idropulitrice.

■ Collegare un tubo da giardino all'apertura di ingressso dell'acqua.
■ Collegare un tubo da giardino a una fonte di alimentazione idrica.

Italiano (Traduzione delle istruzioni originali)

ATTENZIONE

Quando si collega il dispositorio all'alimentazione dell'acqua (nota: non all'alimentazione pubblica), si dovanno rispetto le norme e regolamenti azioni emesse dagli enti locali o dai propri fornitori d'acqua. Assicurarsi che non vi siano acquè di ri usso collegate all'acqua potabile, il dispotivo non deve essere collegato direttamente alla fornitura dell'acqua potabile.

Se l'apparecchio è collegato alla fornitura d'acqua potabile, si dovranno collegare dispositivi per la prevenzione del ri usso d'acqua. L'infallazione di tali dispositivi dovrè essere approvata dagli enti locali o dal proprio fornitore d'acqua e dovrè essere svolta da personale technician professionista. I dispositivi di prevenzione del ri usso dovranno essere idonei alle categoria indicate e rispettore le norme per evitare eventuali ri ussi secondo gli standard EN 60335-2-79: 2009.

UTILIZZARE LA PISTOLA (Vedere la Figura 8.)

Per un maggior controlo e sicurezza, reggere sempre la pistola con entrambe le mani sulla pistola.

Premere il grilletto (15) perMETTERE in funzione I'idropulitrice a pressione.
Rilasciare il grilletto per interrompere il flusso d'acqua atraverso l'ugello.

Per inseire il dispositivo di blocco:

Posizione il tasto di blocco (16) sulla posizione ON (Acceso).

Per sbloccare il dispositivo di blocco:

Premere il tasto di blocco sulla posizione OFF (Spento)

UTILIZZARE GLI UGELLI (Vedere la Figura 9.)

ATTENZIONE

Nonambiare MAI gli ugelli sono inseire il dispositivo di blocco sull'impugnatura a grilletto e non pun-tare MAI la lancia a spruzzo verso il molto o verso eventuali osservatori.

Per montare un ugello sulla lancia:

Spagnere l'idropulitrice. Tirare il grilletto per rilasciare la pressione dell'acqua.

■ Bloccare il disposativo di blocco sulla pistola premendolo fino a che non sia inserito nella fessura
Premere il tasto e inserire l'ugello nell'asta sino a

che firkanteled hullet.

• Ruotare l'ugello per regolare la forma del getto.

AGGIUNGERE DETERGENTE ALL'IDROPULITRICE (Vedere la Figura 10-11.)

Utilizzare solo detergenti adatti per idropulitrici a pressione; detergenti per uso domestico, acidi, sostanze alcaline, candegGINa, solventi, materiali inflammabili o soluzioni industriali possono danneggiare la pompa. Molti detergenti dovranno essere mescolati prima dell'uso.

Preparare le soluzioni per la pulizia come indicate sui loro contentitori.

NOTE: Utilizzato un imbuto se necessario per evitare che il detergente fuoriesca accidentalmente dal serbatoio. Se un qualsiasi detergente si versera durante il processo di riversaggio, assicurarsi che la macchina sia pulita e asciutta prima di procedere ad utilizzarla.

Per applicare il sapone:

Versare il detergente nel serbatoio del detergente.
Montare la bottiglia con il detergente sulla bacchetta a spray.
- Avviare l'idropulitrice a pressione e spruzzare il detergente su una superficie asciutta cpn movimentilunghi e ripetuti. Per evitare di lasciare aloni, evitare che il detergente si asciughi direttamente sulla superficie.

ARRANQUE Y PARADA DE LA LIMPIADORA A PRESION (Vedere la Figura 12.)

ATTENZIONE

Non mettere in funzione la pompa con il serbatoio vuoto quando è collegato.

Aggiungere l'acqua nel serbatoio.
Installare il serbatoio e bloccarlo.
Installare il gruppo batteria.

Impostare l'interruttore in posizione di accensione per avviare il motore.

Apriere il tubo da giardino e premere il grilletto dell'idropulitrice.

Italiano (Traduzione delle istruzioni originali)

MANUTENZIONE

AVVERTENZE

Utilizzare solo parti di ricambio identiche. Si correranno rischi di lesioni personali o danni al prodotto se si utilizzato parte diverse.

AVVERTENZE

Prima di ispezionare, pulire o regolare l'apparecchio, arrestare il motore, attendere che tutte le parti mobili si arrestino e rimuovere il gruppo batteria. La mancata osservanza di queste istruzioni potra risultare in gravi lesioni personali o danni alla proprietà.

MANUTENZIONE GENERALE

Evitare diutilizzare solventi quando si puliscono le parti in plastica.La maggior parte dei materiali plastici è soggetta a danni di vario tipo da solventi commerciali e cuiessere danneggiata dal contatto con gli stessi. Utilizzare un panno pulito per rimuovere traccé di sporco, polvere,olio,grasso,ecc.

AVVERTENZE

Evitare che sostenze quali liquidi per i fremi, benzina, prodotti a base di petrollo, oli penetranti, ecc. entrino in contatto con parti metalliche. Le sostenze chimiche potranno danneggiare, indebolire o distruggere la plastica, il che potra risultare in gravi lesioni personali. Tutte le parti indicate nella lista parti possono essere riparate o sostituite dall'operaore. Tutte le altre parti dovranno essere sostituite da un centro servizi autorizzato.

MANUTENZIONE UGELLO (Vedere la Figura 13.)

Un'eventuale eccessiva pressione nella pompa (una sensazione pulsante che si sente quando si preme il grilletto) potra essere causata da un ugello bloccato o sporco.

Scollegare I'idropulitrice.
Spagnere l'idropulitrice e sospendere la fornitura d'acqua. Premere il grilletto per rilasciare la pressione dell'acqua.
Rimuovere l'ugello alla Iancia.

NOTE: Non puntare mai la lancia a spruzzo verso il viso.

Utilizzato un fermaglio per la carta raddrizzato o un utensile per la pulizia dell'ugello rimuovere eventuali materiali che bloccano o restringono l'ugello.

Con una pompa da giardino, rimuovere i detriti dall'ugello pulendolo dall'interno.
■ Ricollegare l'ugello alla Iancia a spruzzo.
Ripristinare la fornitura d'acqua e avviare il motore.

RIMESSAGGIO DELL'IDROPULITRICE

Riporre al chiuso in un luogo asciutto dove non si formi ghiaccio e dove il clima non possa danneggiarla. Rimuovere sempre l'acqua alla pistola, dal tubo e alla pompa.

NOTE: Si raccomanda l'utilizzo di un protettore per la pompa per prevenire danni da temperature basse durante il riponimento nei mesi invernali.

SMALTIMENTO

Raccolta separata. Non smaltire quello prodotto con i normali rifiuti domestici. Nel caso in cui i vostri utensili Greenworks dovranno essere sostituiti, o se non si ha più bisogno dell'utensile, non smaltirlo con i rifiuti domestici. Smaltire il prodotto separatamente.

La raccolta separata dei prodotti usati e l'imballo permette ai materiali di essere riciclati e riutilizzati di nuovo.

Riutilizzare i materiali riciclati aiuta a prevenire l'inquinamento dell'ambiente e riduce la domanda di materiali grezzi.

Alla fine della loro durata, smaltire le batterie rispetto l'ambiente. La batteria contiene materiali pericolosi all'uomo e all'ambiente. Deve essere rimossa e smaltita separamente presso impianti che accettano batterieagli ioni di litio.

Garanzia Utensili Greenworks per Dispositivi per Lavori fai da te

PERIODO DI GARANZIA

Tutti gli Utensili Greenworks vengono forniti con una garanzia di 2 anni per le parti e l'eventuale lavoro alla data originale di acquisto.

E disponibile una garanzia di 30 giorni per i dispositivi utilizzati professionalmente dal momento che gli Utensili Greenworks sono progettati principamente per essere utilizzati da consumatori del mercato fai-da-te.

Questa garanzia non è trasferibile.

LIMITAZIONI

Questa garanzia si applica solo a parti/componenti difettosi e non copre

eventuali riparazioni dovute a:

1. Normale usura e consumo.
2. Regolazioni o alterazioni di routine.
3. Danni causati da gestione scorretta/stress/utilizzo scorretto o non curanza.
4. Surriscaldamento a causa di mancata manutenzione.
5. Danni dovuti a dispositivi di bloccaggio/fissaggio che si allentano/ scollegano a causa di mancanza di manutenzione.
6. Danni causati da operazioni di pulizia con acqua.
7. Utensili sottoposti a manutenzione o riparati da centri servizi Utensili Greenworks non autorizzati.
8. Utensili non correttamente montati o regolati.
9. Danni causati da un utilizzo scorretto dell'utensile
10. Danni causati da un riponimento invernale scorretto (idropulitrici a pressione)
11. Elementi considerati come parti consumabili non normalmente coperte da garanzia, compresi ma non limitati a: Batterie

Cavi elettrici
Lame e gruppo lame
Cinghie
- Filtri
- Mandrini e reggiutensili

1. Alcuni prodotti sono contentere componenti come motori e trasmissioni prodotte da altre ditte, questi componenti potranno essere soggetti a garanzie delle rispettive dittes produttrici tranne ove la Greenworks Tools Europe GmbH indichi e sia d'accordo a sottoscrivere eventuali richieste che non rientrino nel periodo di garanzia della ditta produtrice di cui sopra.

2. Gli utensili di seconda mano non sono coperti alla presente garanzia.

3. Il montaggio di parti di ricambio, di sostituzione o di ulteriori componenti non forniti o approvati alla Greenworks Tools Europe GmbH.

Garanzia

Per presentare una richiesta di garanzia su qualsiasi prodotto è obblatorio presentare una prova di acquisito dello stesso. Un estratto conto della carta di credito non si qualifica come sufficiente prova di acquisto. Quando si deve richiedere un intervento di garanzia per la prima volta il consumatore dovrá riportare il prodotto nel luogo di acquisto originale assieme alla prova di acquisto. L'utensile verrà inviato presso un centro servizi clienti centrale e verrà fatto un primo controlo. Se l'utensile è difettoso, dovrá essere riparato e inviato all'indirizzo del consumatore gratuiteamente. Gli utensili venduti a meno di €100 euro comprese le tasse di vendita verranno di solito sostituiti.

Se il centro servizi clienti rileva che l'utensile non è difettoso a causa di un danno di fabbrica il consumatore dovrá pagare per il costo delle riparazioni.

Questa garanzia è soggetta a cambiamenti di tanto in tanto per rispettore le necessità di nuovi prodotti. Una copia della garanzia più recente sareà disponibile presso il situ www.greenworkstools.eu.

IT DICHIARAZIONE DI CONFORMITA EC

Ditta produttrice: Changzhou Globe Co., Ltd.

Nome e indirizzo della persona autorizzata a compilare il file tecnico:

Nome: Peter Soderström

Indirizzo: Hjortronvagen 3, 555 93 Jonkoping, Sweden

Si dichiara con la presente che il prodotto

Categoria Idropulitrice ad alta pressione

Modello GDC40

Numero di seri.. Vedere l'etichetta nominale sul prodotto

Annodicostruzione.. VedereI'etichetta nominale sul prodotto

e conforme con i provvedimenti rilevanti della Direttiva Macchine
- è conforme con i provvedimenti delle seguenti direttive EC

2014/30/EU (Direttiva EMC), e

2000/14/EC (Direttiva sul Rumore) comprese modifiche (2005/88/EC)

E inoltre, si dichiara di seguito che

■ sono state impiegate le seguenti (parti/clausole degli) standard europei armonizzati EN 60335-2-79

EN 60335-1

EN 62233

EN 55014-1

EN 55014-2

EN ISO 3744

Livello di potenza acustica misurato LWA: 92.34 dB(A)

Livello di potenza acustica garantito LWA: 93 dB(A)

Conformità valutata secondo il metodoindicato nell'Allegato V/ Direttiva 2000/14/

CE&2005/88/EC

Luogo, data: Changzhou, 22/07/2016

Firma: TedQu Haichao (BEng, CEng, MIET)

Direttore Qualità
