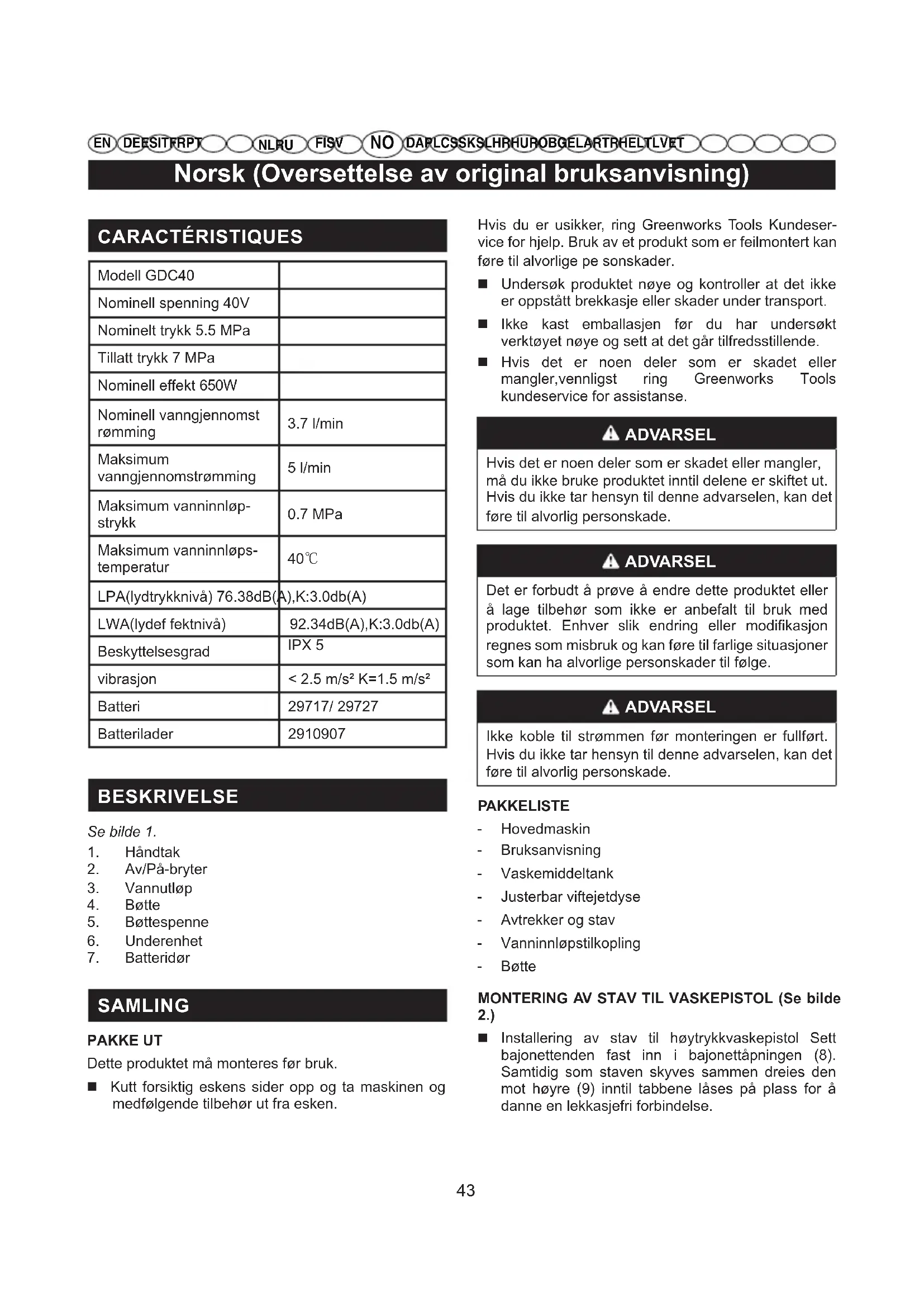

BRUKSANVISNING GDC40 GREENWORKS

Maksimum vanngjennomstrømming 5 l/min Maksimum vanninnløp- strykk

SAMLING PAKKE UT Dette produktet må monteres før bruk. Kutt forsiktig eskens sider opp og ta maskinen og medfølgende tilbehør ut fra esken. Hvis du er usikker, ring Greenworks Tools Kundeser- vice for hjelp. Bruk av et produkt som er feilmontert kan føre til alvorlige pe sonskader. Undersøk produktet nøye og kontroller at det ikke er oppstått brekkasje eller skader under transport. Ikke kast emballasjen før du har undersøkt verktøyet nøye og sett at det går tilfredsstillende. Hvis det er noen deler som er skadet eller mangler,vennligst ring Greenworks Tools kundeservice for assistanse. ADVARSEL Hvis det er noen deler som er skadet eller mangler, må du ikke bruke produktet inntil delene er skiftet ut. Hvis du ikke tar hensyn til denne advarselen, kan det føre til alvorlig personskade. ADVARSEL Det er forbudt å prøve å endre dette produktet eller å lage tilbehør som ikke er anbefalt til bruk med produktet. Enhver slik endring eller modifikasjon regnes som misbruk og kan føre til farlige situasjoner som kan ha alvorlige personskader til følge. ADVARSEL Ikke koble til strømmen før monteringen er fullført. Hvis du ikke tar hensyn til denne advarselen, kan det føre til alvorlig personskade. PAKKELISTE - Hovedmaskin - Bruksanvisning - Vaskemiddeltank - Justerbar viftejetdyse - Avtrekker og stav - Vanninnløpstilkopling - Bøtte MONTERING AV STAV TIL VASKEPISTOL (Se bilde 2.) Installering av stav til høytrykkvaskepistol Sett bajonettenden fast inn i bajonettåpningen (8). Samtidig som staven skyves sammen dreies den mot høyre (9) inntil tabbene låses på plass for å danne en lekkasjefri forbindelse.44 Norsk (Oversettelse av original bruksanvisning)

DE ES IT FR PTNL RUFI SV DA PL CS SK SL HR HU RO BG EL AR TR HE LT LV ET MONTERING AV BØTTEN (Se bilde 3.) Posisjoner vanninnløpet (10) på underenheten og utløpet (11) i bunnen av bøtten korrekt i forhold til hverandre, og sett bøtten på plass på underenheten. Sjekk at bøtten sitter som den skal, for å sikre korrekt tetning og tilkobling. Vipp opp spennene på underenheten og fest dem til bøtten. Trykk ned endene på spennen for å låse bøtten fast til underenheten FOR Å INSTALLERE BATTERIPAKKEN (Se bilde 4.) Åpne dekselet til batterihuset. Posisjoner sporet i batteripakken korrekt i forhold til den utstikkende ribben på høytrykksspyleren. Se til at låsemekanismen på høytrykksspyleren smekker på plass, og at batteripakken er korrekt festet i høytrykksspyleren før du begynner å bruke den. Lukk igjen dekselet. FOR Å FJERNE BATTERIPAKKEN (Se bilde 4.) Sett bryteren i OFF-posisjonen. Trykk på knappen og ta ut batteriet. BRUK Bruksområder Denne høytrykkspyleren kan brukes til følgende formal: Fjerne smuss og møkk fra dekk, sementinnkjørsler og vegger. Vasking av biler, båter, motorsykler, hagemøbler og griller.

A NSLUTAH ÖGTRY CKSS LANGENTILL

SPRUTHANDTAGET (Se bilde 5.) Tilkopling Trykk tilkoplingen (12) til høyttrykkslangen inn i festet (13) på avtrekkerhåndtaket inntil den sammenkoples. Fjerning Aktiver fjærknappen (14) og trekk høyttrykkslangen ut av festet. ADVARSEL Høytrykksspyleren må brukes på en sikker og stabil overate i oppreist, stående posisjon. PÅFYLLING AV VANN I BØTTEN (Se bilde 6.) Vanntilførselen må komme fra en hovedvannledning. Bruk ALDRI varmt vann eller vann fra dammer, innsjøer osv. For enkelhets skyld anbefales en hageslange med automatisk oppkveiling (ikke inkludert). ADVARSEL Slå alltid av strømmen med strømbryteren når maskinen etterlates uten tilsyn. ADVARSEL Ikke fyll bøtten mens den fremdeles er festet på un- derdelen. Før du fyller på vann i bøtten: Sjekk lteret påvanninntaket. Hvis lteret er skadet, ikke bruk maskinen inntil lteret har blitt skiftet ut.

TILKOBLING AV VANNFORSYNING TIL HØYTRYK-

KVASKEREN (Se bilde 7.) MERK: Hvis du ikke ønsker å bruke bøtten, kan du bruke underenheten direkte som høytrykksspyler. Koble en hageslange til vanninnløpet. Koble hageslangen til vannforsyningen. FORSIKTIG Når du kobler apparatet til vannforsyningen (ikke det offentlige drikkevannsnettet), sjekk forskriftene til de lokale myndighetene eller vannleverandøren. For å sikre at det ikke oppstår tilbakeslag av foru- renset vann inn i forsyningssystemet, må apparatet ikke kobles direkte til det offentlige vannettet. Hvis apparatet kobles til drikkevannsforsyningen, s k a l a n o r d n i n g e r f o r h i n d r i n g a v tilbakeslag integreres eller festes på vannforsyningssystemet. Monteringen må være godkjent av de lokale myn- dighetene eller vannleverandøren og monteringen skal utføres av profesjonelt teknisk personell. Anordninger for hindring av tilbakeslag skal være passende i forhold til gjennomyt og være i overens- stemmelse med kravene for å unngå tilbakeyt iht. EN 60335-2-79:2009. BRUKE PISTOLEN (Se bilde 8.) For bedre kontroll og sikkerhet, hold begge hender p? pistolen til enhver tid. Trykk inn avtrekkeren (15) for å bruke trykkvaskeren.45 Norsk (Oversettelse av original bruksanvisning)

DE ES IT FR PTNL RUFI SV DA PL CS SK SL HR HU RO BG EL AR TR HE LT LV ET Slipp utløseren for å stanse vannstrømmen gjennom munnstykke. For å sette på låsen: Trykk låseknappen (16) til posisjon ON. For åslippe opp låsen: Trykk låseknappen til posisjon OFF. BRUKE MUNNSTYKKE (Se bilde 9.) FORSIKTIG Du må ALDRI skifte munnstykke uten å hekte i låsen på pistolen og du må ALDRI peke med skaftet mot ansiktet ditt eller mot andre. Å koble et munnstykke til skaftet: Slå av høytrykksspyleren. Dra i utløseren for å slippe ut vanntrykket. Koble inn låsen på pistolen ved å dra låsen ned inntil den har klikket seg på plass. Trykk inn knappen og skyv dysen inn i lansen inntil den klikker inn i sporet. Tilpass pinnen i dysen til det firkantede hullet. Roter dysen for å justere sprøytemønsteret.

TILSETTE VASKEMIDDEL I HØYTRYKKSSPYLEREN

(Se bilde 10-11.) Bruk kun vaskemiddel som er ment for høytrykksspy- lere; husholdningsvaskemiddel, syrer, alkaliske stoffer, blekemiddel, løsemiddel, antennelige materialer eller midler til industribruk kan skade pumpen. Mange vaskemiddel må blandes ut før bruk.Tilbered vaskemiddel som anvist på pakken. ANMERKNING: Bruk ved behov en trakt for å hindre at vaskemiddel søles utenfor beholderen. Hvis noe av vaskemiddelet helles utenfor under påfylling, sikre at enheten rengjøres og tørkes før du fortsetter. Påføring av vaskemiddel: Hell vaskemiddel i beholderen for vaskemiddel. Sett lavtrykksmunnstykket på sprayskaftet. Start høytrykksspyleren og spray vaskemiddel på en tørr over ate ved å bruke lange og jevne bevegelser slik at spruten overlapper hverandre. For å hindre striper, må du ikke la vaskemiddelet tørke på over aten. STARTE OG STANSE HØYTRYKKSSPYLEREN (Se bilde 12.) FORSIKTIG Ikke la pumpen gå uten vann i bøtten eller uten tilko- blet og påskrudd vanntilførsel. Fyll på vann i bøtten. Sett på plass og lås fast bøtten. Sett inn batteripakken. Sett bryteren i ON-posisjonen for å starte motoren. Skru på vannet i hageslangen, og trykk deretter inn utløserknappen på høytrykksspyleren. VEDLIKEHOLD ADVARSEL Ved servicearbeider skal kun originale reservedeler brukes. Bruk av andre deler kan føre til farlige situas- joner eller ødelegge produktet. ADVARSEL Før du kontrollerer, rengjør eller utfører vedlikehold på maskinen, må du stanse motoren, vente til alle bevegelige deler har stanset, og ta ut batteripakken. Hvis du ikke følger disse instruksjonene kan det re- sultere i alvorlige personskader eller skader på ei- endom. GENERELT VEDLIKEHOLD Unngå bruk av løsemiddel når du rengjør plastikkdeler. De este plastikkdeler kan bli ødelagt av forskjellige typer vanlige løsemiddel og kan få skader ved bruk av løsemiddel. Bruk rene kluter når du fjerner smuss, støv, olje, fett osv. ADVARSEL Du må aldri la bremsevæsker, drivstoff, petroleums- baserte produkter, rustoppløsende oljer osv. komme i kontakt med plastikkdeler. Kjemikalier kan skade, svekke eller ødelegge plastikk som kan fore til alvor- lige personskader. Kun deler som er oppført under delelisten skal kunden selv reparere eller skifte ut. Alle andre deler skal skiftes ut av en autorisert ser- vicebedrift.46 Norsk (Oversettelse av original bruksanvisning)

DE ES IT FR PTNL RUFI SV DA PL CS SK SL HR HU RO BG EL AR TR HE LT LV ETVEDLIKEHOLD AV MUNNSTYKKE (Se bilde 13.)For stort pumpetrykk (en pulserende rytme når man trykker utløseren) kan være følgen av at munnstykket er tett eller tilsmusset. Dra ut kontakten til høytrykksspyleren. S k r u a v h ø y t r y k k s s p y l e r e n o g s k r u a v vannforsyningen. Dra utløseren for å slippe ut vanntrykket. Ta munnstykket av skaftet.ANMERKNING: Du må aldri peke på et menneskets ansikt med sprayeskaftet. Bruk en rettet binders eller et renseverktøy for munnstykket for å fjerne alle fremmedlegemer som tetter munnstykket. Bruk hageslagen for å spyle smuss ut av munnstykket. Sett munnstykket på skaftet igjen. Skru på vannforsyningen.Å RYDDE BORT HØYTRYKKSSPYLERENLagres på et tørt, frostfritt sted under tak der vær og vind ikke kan skade det. Tøm alltid vannet fra pistolen, slangen og pumpen.ANMERKNING: Bruk av et pumpevern anbefales for å hindre at kalt vær skader maskinen under lagring i vintermånedene. KASTING Separat oppsamling. Dette produktet må ikke avhendes sammen ed vanlig husholdningsavfall. Skulle du oppdage at ditt Greenworks-verktøy må skiftes ut, eller at du ikke lenger har bruk for det, ikke kast det i husholdningsavfallet. Sørg for at produktet blir behandlet på miljømessig forsvarlig måte.Separat innsamling av brukte produkter og emballasje sørger for at materialene kan resirkuleres og brukes på nytt.Gjenbruk av resirkulerte materialer bidrar til å hindre miljømessig forurensning og reduserer behovet for råmaterialer. Batteries Li-ion Når batteriet ikke lenger lar seg lade må det avhendes på en miljømessig forsvarlig måte. Batteriet inneholder materialer som er skadelige for deg og miljøet. Det må fjernes og avhendes separsat på et sted som mottar og behandler litium-ion-batterier.47 Dansk (Oversættelse fra original brugsanvisning)

GARANTIPERIODE Alle nye Greenworks Tools-maskiner dekkes av en 2-årig garanti for deler og arbeid beregnet fra kjøpsdato. En 30-dagers garanti er tilgjengelig for maskiner som brukes profesjonelt idet Greenworks Tools i hovedsak retter seg mot gjør-det-selv-forbrukere. Garantien kan ikke overføres. BEGRENSNINGER Denne garantien gjelder bare defekte deler/komponenter og dekker ikke reparasjoner på grunn av:

3. Skader som følge av feilaktig bruk/misbruk eller vanskjøtsel.

4. Overoppvarming som følge av manglende vedlikehold.

5. Skade som følge av at festeanordninger løsner på grunn av

manglende vedlikehold.

6. Skade som følge av rengjøring med vann.

7. Maskiner vedlikeholdt eller reparert av et verksted som ikke er

autorisert av Greenworks Tools.

8. Maskiner som er feilaktig montert eller justert.

9. Skade som følge av feilaktig bruk av maskinen.

10. Skade som følge av feil vinterklargjøring (trykkskiver)

11. Deler som forbruksartikler dekkes normalt sett ikke av

• Kniver og knivenheter

• Chucker og verktøyholdere

12. Visse produkter kan inneholde komponenter som motorer eller

transmisjoner fra en annen produsent. Disse delene vil dekkes av garantien til vedkommende produsent unntatt der Greenworks Tools Europe GmbH er villig til å dekke krav utenfor nevnte produsents garantiperiode.

som ikke er levert eller godkjent av Greenworks Tools Europe GmbH. Garanti For å kunne kreve en at garantien gjøres gjeldende må eieren kunne framlegge originalkvittering for kjøpet. Utskrift av kredittkortavregning kvaliserer ikke som tilfredsstillende bevis for kjøp. Dersom eieren krever at garantien gjøres gjeldende må produktet returneres til stedet hvor det ble kjøpt sammen med originalkvittering for kjøpet. Maskinen vil bli sendt til vårt sentrale serviceverksted og en inspeksjon foretatt. Hvis det fastslås at maskinen har en feil som dekkes av garantien vil den bli reparert og sendt tilbake til eieren kostnadsfritt. Maskiner med en utsalgspris på under €100 inkludert mva. vil generelt sett bli erstattet. Hvis sentralverkstedet nner at maskinen har en feil som ikke dekkes av garantien vil eieren bli orientert om at de må selv betale for kostnadene ved en reparasjon. Disse garantibestemmelsene vil kunne endres fra tid til annen for å være i overensstemmelse med nye produkter. En kopi av de nyeste garantibestemmelsene nnes på www.greenworkstools.eu. GARANTIPERIODE Alle nye Greenworks Tools maskiner leveres med en 2-års garanti på dele og arbejdskraft fra den oprindelige købsdato. En 30 dages garanti er tilgængelig for maskiner, der anvendes professionelt, da Greenworks Tools primært er designet til brug af gør det selv-forbrugere. Denne garanti kan ikke videregives. BEGRÆNSNINGER Denne garanti gælder kun for defekte dele/komponenter og dækker ikke reparationer forårsaget af:
