GDC40 - Hogedrukreiniger GREENWORKS - Gratis gebruiksaanwijzing en handleiding

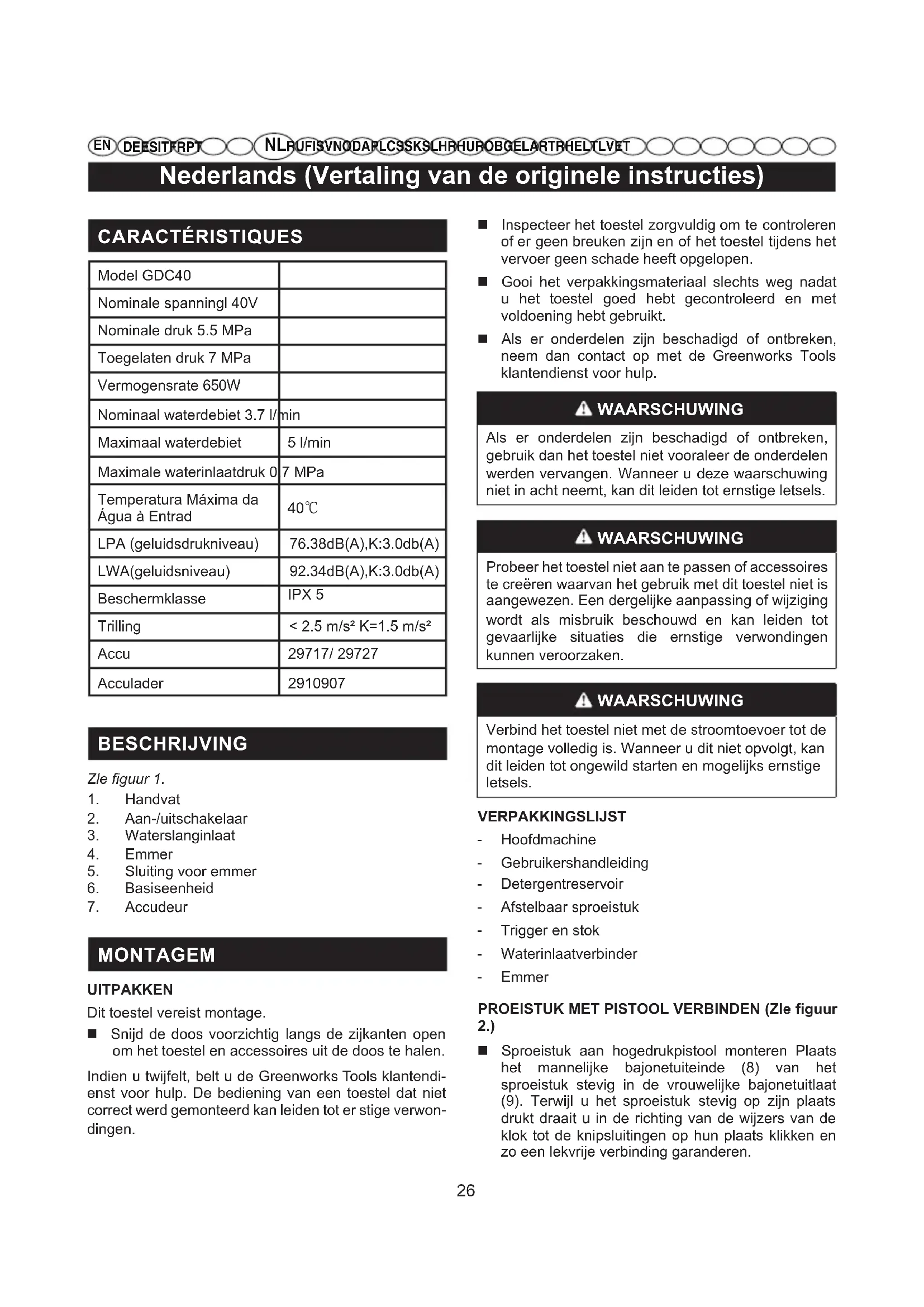

GEBRUIKSAANWIJZING GDC40 GREENWORKS

Nederland (Vertaling van de originele instructies)

CHARACTERISTIQUES

Model GDC40
Nominale spanningl 40V
Nominale druk 5.5 MPa
Toegelaten druk 7 MPa
Vermogensrate 650W
Nominaal waterdebiet 3.7 l/min
Maximaal waterdebiet	5 l/min
Maximale waterinlaatdruk 0	7 MPa
Temperatura Maxima da Água à Entrad	40°C
LPA (geluidsdrukniveau)	76.38dB(A),K:3.0db(A)
LWA(geluidsniveau)	92.34dB(A),K:3.0db(A)
Beschemklasse	IPX 5
Trilling	< 2.5 m/s² K=1.5 m/s²
Accu	29717/ 29727
Acculader	2910907

BESCHRIJVING

Zle figuur 1.

1. Handvat
2. Aan-/uitschakelaar
3. Waterslanginaat
   4.Emmer
4. Sluiting voor emmer
5. Basiseenheid
6. Accudeur

MONTAGEM

UITPAKEN

Dit toestel vereist montage.

Snijd de doos voorzichtig langs de zijkanten open om het toestel en accessoiresuit de doos te halen.

Indien u twijfelt, belt u de Greenworks Tools klantendienst voor hulp. De bediening van een toestel dat Niet correct werk gemonteerd kan leiden tot er stige verwondingen.

■ Inspector het toestel zorgvuldig om te controleren of er geen breuken zich en of het toestel tijdens het vervoer geen schade heeft opgelopen.
Gooi het verpakkingsmaterialaal slechts weg nadat u het toestel goed hebt gecontroleerd en met voldoening hebt gebruikt.
■ Als er onderdelen zich beschadigd of ontbreken, neem dan contact op met de Greenworks Tools klantendienst voor hulp.

WAARSCHUWING

Als er onderdelen zich beschadigd of ontbreken, gebruik dan het toestel Niet vooraleer de onderdelen werden verrangen. Wanner u deze waarschuwing Niet in acht neemt, kan dit leiden tot ernstige letsels.

WAARSCHUWING

Probeer het toestel Niet aan te passen of accessoires te creeren waarvan het gebruik met dit toestel Niet is aangewezen. Een dergelijkke aanpassing of wijziging wordt als misbruik beschouwd en kan leiden tot gevaarlijke situatuies die ernstige verwondingen konnen veroorzaken.

WAARSCHUWING

Verbind het toestel Niet met de stroomtoevoer tot de montage volledig is. Wanner u dit Niet opvolgt, kan dit leiden tot ongewild starten en mogelifs ernstige letsels.

VERPAKKINGSLIJST

• Hoofdmachine
• Gebruikershandleiding
• Detergentreservoir
• Afstelbaar sproeistuk
  Trigger en stok
  Waterinlaatverbinder
  -Emmer

PROEISTUK MET PISTOOL VERBINDEN (Zle figuur 2.)

• Sproeistuk aan hogedrukspistool monteren Plaats het mannelijke bajonetuiteinde (8) van het sproeistuk stevig in de vrouwelijkke bajonetuitlaat (9). Terwijl u het sproeistuk stevig op+zijn plaats drukt draait u in de richting van de wijzers van de klok tot de knipsluitingen op hun plaats klikken en zo een lekvrijve verbinding garanderen.

Nederland (Vertaling van de originele instructies)

DE EMMER INSTALLEREN (Zle figuur 3.)

Breng de waterinlaat (10) op de basiseenheid op een lijn met de uitlaat (11) aan de onderkant van de emmer en breng de emmer aan op de basiseenheid.
■ Controller de uutilijning om een juiste afdichting en aansluiting te waarborgen.
■ Breng de sluitingen op de basiseenheid omhoog en plaats ze gegen de emmer. Duw de uiteinden van de sluitingen omlaag om de emmer op de basiseenheid vast te zetten.

ACCUPACK INSTALLEREN (Zle figuur 4.)

Open het deksel van het accuvak.
■ Breng de groef in de accu op een lijn met de opstaande rib op de hogedrukreiniger.
Zorg dat de sluiting op de hagedrukreiniger op+zijn plaats klikt en de accu stevig in de hagedrukreiniger vastzit voordat u het gebruikt.
Maak het deksel opnieuw dicht.

ACCUPACK VERWIJDEREN (Zle figuur 4.)

Stel de schakelaar in op de stand "OFF" (uit).
Druk op de knop en verwijder de accu.

WERKING

Toepassenen

Deze hagedrukreiniger kan voor onderstaande doeleinden worden gezruikt:

■ Vuil en schimmel van terrassen, cement patio's en muren verwijderen.
■ Reinigen van auto's, boten, motor f iet sen, tuinmeubelen en barbecuestellen.

HOGEDRUKSLANG MET PISTOOLHANDVAT VERBINDEN (Zle figuur 5.)

Installeren

Druk de verbinder (12) van de hogedrukslang in de beugel (13) op de triggerhendel tot deze vastklikt.

Verwijderen

Activeer de veerknop (14) en trek de hogedrukslanguit de beugel.

WAARSCHUWING

Gebruik de hagedrukreiniger op een stevige en stabiele ondergrond en in een rechtopstaande positie.

DE EMMER MET WATER VULLEN (Zle figuur 6.)

Gebruik alleen water van een waterleidingsystem.
Gebruik NOoit warm water of water van een poel, vijver, etc. Voor meer gebruiksgemak worden het gebruik van een spiraalslang (niet inbegrepen) aanbevolen.

WAARSCHUWING

Schakel de stroomtoevoer alkijd met behulp van de stroomschakelaar uit wanner u de machine onbeheerd awhile.

WAARSCHUWING

Vul de emmer nicht als bereits zich nog op de basiseen-heid befindt.

Alvorens de emmer met water te vullen:

• Controleer de filter in de waterinlaat.
• Indien de filter beschadigd is, gebrukt u het toestel nicht tot de filter werd verrangen.

WATERTOEVOER MET HOGEDRUKREINIGER VERBINDEN (Zle figuur 7.)

OPMERKING: Als u de emmer Niet wilt gebruiken, kurz u de basiseenheid rechtstreeks als een hagedrukreini-ger gebruiken.

Sluit een tuinslang aan op de waterinlaat.
Sluit een tuinslang aan op de watervoorziening.

OPMERKING

Bij aansluiting van het apparaat op de waterleiding (niet de openbare drinkwatervoorzieening) dient u zich te houden aan de voorschriften van uw gemeente of het waterleidingbedrijf. Om te garanderen dat er geen verontreinig terugstroomt in de waterleiding, mag het apparaat Niet direct worden aangesloten op de openbare drinkwatervoorzieening. Als het apparaat worden aangesloten op de drinkwatervoorzieening,要去 een terugslagpreventie zijn ingebouwd of worden aangesloten op de watertoevoer. De installmentie要去 vrij goedgekeurd door de gemeente of het waterleidingbedrijf en worden uitgevoerd door een vakkundige monteur. De terugslagpreventie要去 geschiktrijk voor vloeistofcategorieen en voldoen aan de voorschriften om terugstroom te vermijden volgens EN 60335-2-79:2009.

Nederland (Vertaling van de originele instructies)

PISTOOL GEBRUIKEN (Zle figuur 8.)

Voor grotere contro eneerveiligheid,houdt u altijd beide handen aan het pistol.

Druk op de trigger (15) om de hogedrukreiniger te bedieren.
Laat de hendel los om de waterstroom door de spuitmond te stoppen.

Om de vergrendeling te activeren:

Druk de vergrendelknop (16) in de stand AAN (ON).

Om de vergrendeling te deactiveren:

Druk de vergrendelknop in de stand UIT (OFF).

SPUITMONDEN GEBRUIKEN (Zle figuur 9.)

OPMERKING

Verander de spuitmonden NOOIT zonder de vergrendeling op het pistool te activeren en richt de lans NOOIT maar uw gezicht of dat van anderen.

Spuitmond met de lans verbinden:

Schakel de hagedrukreinigeruit.Trek aan de hendel om de waterdruk te丢失.
Activeer de vergrendeling op het pistool door de vergrendeling maar beneden te drukken tot deze in de gleuf klikt.
Druk op de knop enplaats het mondstuk stevig in de lans tot deze in de gleuf klikt. Pen met de vierkante opening met de pen op het mondstuk aflijnen.
Draai de sproeier om de sproeivorm aan te passen.

DETERGENT AAN DE HOGEDRUKREINIGER TOEVOEGEN (Zle figuur 10-11.)

Gebruik enkel detergenten die+zijn ontworpen voor hagedrukreinigers;huishoudelijkde detergenten,zuren, alkaline,bleekmiddelen,solventen,ontvlambare materialen of industrielle schoonmaakproducten kunnen de pomp beschadigen. Veel detergenten要去en worden gemengd voor het gebruik.

Bereid schoonmaakoplossingen zoals wordt aangeduid op de verpakking.

OPMERKING: Gebruik indien nodig een trechter om ongewild morsen van detergent buiten de tank te voorkomen. Indienijdens het vulproces detergent wordt gemorst, zorg er dan voor dat het toestel worden gereinigd en gedroogd vooraleer u verder gaat.

Zeep gebruiken:

Giet detergent in de detergent tank.

Installeer het zeepreservoir aan het spuitpistol.
Start de hagedrukreiniger en spuit detergent op een droog oppervlak met lange, evenwijdige, overlappende bewegingen. Om strepen te voorkomen, dient u ervoor te zorgen dat het detergent Niet op het oppervlak droegt.

HOGEDRUKREINIGER STARTEN EN STOPPEN (Zle figuur 12.)

OPMERKING

Schakel de pomp nicht in wanner er zich geen water in de vastgemaakte emmer befindt.

Vul de emmer met water.
Installee de emmer en zet vast.
Installer de accu.
Stel de schakelaar in op de stand "ON" (aan) om de motor te lately draaien.
Laat water door de waterslang stromen en haal de trekker op de hogedrukreiniger verrolgens over.

ONDERHOUD

WAARSCHUWING

Gebruik voor het onderhoud alleen identieke vervangonderdelen. Het gebruik van enige andere onderdelen kan gevaarlijk zijn of schade aan het toestelveroorzaken.

AWAARSCHUWING

Voordat u het apparaat controleert, reinigt of onderhoudt, zet de motoruit, wacht totdat alle bewegende onderdelen tot stilstand zich gekomen en verwijd de accu. Wanner u deze instructies Niet opvolgt, kan dit leiden tot ernstige verwondingen of schade aan eigendommen.

ALGEMEEN ONDERHOUD

Nederlands (Vertaling van de originele instructies)

WAARSCHUWING

Laat nooit remvloeistoffen, benzine, petroleumproducten, bijtende smeermiddelen, enz., in contactkomen met plastic onderdelen. Chemicalien kannoplastie beschadigen, verzwakken of vernietigen, watkan leiden tot ernstige verwondingen. Enkel de onderdelen op de onderlijst zijn bedoeld om te wordenhersteld or verrangen door de klant. Alle andere onderdelen dienen in een erkend onderhoudscentrumte worden verrangen.

ONDERHOUD SPUITMOND (Zle figuur 13.)

Een te hoge pompdruk (een pulserend gevoel verwijl u de hendel indrukt) kan het gevolg zichn van een verstope of vuile spuitmond.

Trek de hagedrukreiniger uithet stopcontact.
Schakel de hagedrukreiniger en de watertoevoeruit.Trek aan de hendel om de waterdruk te losesen.
Verwijder de spuitmond van de lans.

OPMERKING: Richt de spuitlans nooit maar uw gezicht.

Gebruik een rechte paperclip of gereedschap om de spuitmond te reinigen om alle vreemde voorwerpen die de spuitmond verstoppen of hinderen, te verwijdersen.
Met de tuinslang reinigt/spoelt u het afvaluit despuitmond.
Verbind de spuitmond opniewum met de lans.
Schakel de watertoevoer aan.

Bewaar in een droge, overdekte, vorstvrijne ruimte waar de weersomstandigheden het toestel Niet+kunnen beschadigen. Verwijder algtd het water uit het pistool, de slang en de pomp.

OPMERKING: Het gebruik van een pompbeschermerwordt aangeraden om te voorkomen dat koud waar het toestel beschadigtijdens de opslag tijdens de wintermaanden.

VERWIJDEREN

Afzonderlijke ophaling. Dit product mag Niet met het normaal huishoudelijk afval worden weggegooid. Als u vindt dat uw Greenworks werktuig aan verranging toe is of Niet langer meer bruikbaar is, gooit u het Niet met het huishoudelijk afval weg. Zorg voor een afzonderlijke collectie van dit product.

Afzonderlijk ophaling van gebruikte producten en verpakkingsmaterialaal alot toe dat materialen worden gerecycled en hergebruikt.

Het hergebruik van gerecyclde materialen helpt milieuuervuiling te voorkomen en vermindert de vraag maar grondstoffen.

Batteries

Aan het einde van hun levensduur, gooit u batterijen op een milieuvriendelijk manier weg. De batterij bevat materiaal dat gevaarlijk is voor u en het milieu. Het要去 worden verwijderd en maar een afvalverzamelpunt gebracht dat lithiumionbatterijen aanvaardt.

Pycckn (IpebeO d opnHaJIbHbIX nHcTpyKcni)

CNEUΦUKAU

Greenworks Tools garantiebeleid voor doe-het-zelfmachine

PERIODE DE LA GARANTIE

Naam en adres van de person, bevoegt voor het samenstellen van de technische fiche:

Naam: Peter Söderström

Adres: Hjortronvagen 3, 555 93 Jonkoping, Sweden

Hierbij verklaren wij dat het product

Categore . Hogedrukreiniger

Model GDC40

Serienummer Zie machineplaatje

Bouwjaar Zie machineplaatje

■ is in overeenstemming met de relevante bepalingen van de Machine Richtlijn
■ is in overeenstemming met de bepalingen van de volgende andere EC-richtlijnen MD Machinery Directive 2006/42/EC

2014/30/EU (EMC-richtlijn) en

2000/14/EC (Lawaairichtlijn) incl. wijzigingen (2005/88/EC)

En bovendien verklaren we dat
de volgende (onderdelen/clausules van) Europese geharmoniseerde normen werden gebrukt

EN 60335-2-79
EN 60335-1
EN 62233
EN 55014-1
EN 55014-2
EN ISO 3744

Gemeten geluidsniveau LWA: 92.34 dB(A)

Gegarandeerd geluidsniveau LWA: 93 dB(A)

Conformiteitsbeoordelingsmethode in overeenstemming met Bijlage V / Richtlijn

2000/14/EC&2005/88/EC.

Plaats, datum: Changzhou, 22/07/2016 Handtekening: Ted Qu Haichao (BEng, CEng, MIET)

Director Kwaliteitszorg

3AABJIeHHe O C OOTBETCTBn TPEBO BAHnM EC

ПОНЗВОДИТЕЛ: Changzhou Globe Co., Ltd.
