ES7109 - Barbeador PANASONIC - Manual de utilização gratuito

Tipo de produto	Barbeador elétrico seco/molhado
Marca	Panasonic
Modelo	ES7109
Alimentação	100-240 V CA, 50-60 Hz (adaptador de tomada)
Tensão do motor	2,4 V CC
Tempo de carga	1 hora
Autonomia	Cerca de 14 barbear de 3 minutos
Nível sonoro	67 dB(A) ao barbear, 68 dB(A) como aparador
Utilização	Barbear a seco ou molhado, utilizável no chuveiro
Aparador de costeletas	Integrado, retrátil por alavanca
Painel LCD	Indicador de carga restante (0-100% em intervalos de 20%)
Carregador autolimpante	Incluso, com funções de limpeza, secagem e carga
Limpeza manual	Sob água corrente com sabão neutro
Substituição de peças	Grade de proteção: 1 vez por ano; lâminas internas: 1 vez a cada 2 anos
Bateria	Ni-MH recarregável integrada (substituição em centro autorizado)
Acessórios incluídos	Carregador autolimpante, adaptador, cartucho de detergente, escova de limpeza, bolsa de viagem
Segurança	Desconectar antes da limpeza; não usar se a grade estiver danificada; grade muito fina
Temperatura de operação (carregador)	0 a 40 °C
Umidade de operação (carregador)	Inferior a 95%

Perguntas frequentes - ES7109 PANASONIC

Como carregar o barbeador Panasonic ES7109?

Você pode carregar o barbeador de duas maneiras: com o carregador autolimpante (insira o barbeador, abaixe o braço, a carga inicia automaticamente) ou diretamente com o adaptador de tomada (conecte o plugue do aparelho no barbeador e o adaptador na tomada). O tempo de carga é de aproximadamente 1 hora. Uma carga completa permite cerca de 14 barbear de 3 minutos.

Posso usar este barbeador no chuveiro?

Sim, o barbeador Panasonic ES7109 é à prova d'água e pode ser usado no chuveiro ou na banheira para barbear molhado. Você também pode enxaguá-lo em água corrente para limpá-lo. Certifique-se de não usar água salgada ou quente.

Como limpar o barbeador sem o carregador autolimpante?

1. Desconecte o barbeador. 2. Aplique sabão comum na grade de proteção. 3. Ligue o barbeador e despeje água sobre a grade por 10-20 segundos. 4. Desligue, remova a moldura da grade e enxágue em água corrente. 5. Seque com um pano seco e deixe secar completamente, removendo a grade e sua moldura.

Como usar o carregador autolimpante?

1. Fixe o cartucho de detergente e o reservatório de água (encha com água até o nível máximo). 2. Insira o plugue no aparelho e conecte o adaptador. 3. Puxe o braço para cima, coloque o barbeador (desligado) e abaixe o braço. 4. Pressione o botão [select] para escolher o modo: Limpeza/Seco/Carga ou outros. O ciclo inicia automaticamente após 6 segundos.

Quando substituir a grade de proteção e as lâminas internas?

Substitua a grade de proteção uma vez por ano e as lâminas internas a cada dois anos para manter o desempenho ideal. Use apenas peças de reposição Panasonic.

O que significa o piscar do painel LCD?

O painel LCD indica a carga restante em intervalos de 20%. Durante a carga, os indicadores estão acesos. No final da carga, eles piscam uma vez por segundo e, depois de 10 minutos, a cada 2 segundos. Se 0% piscar, restam 1 a 2 barbear possíveis. Se os indicadores piscarem a cada 2 segundos fora da carga, isso pode indicar uma anomalia de temperatura ou bateria.

Posso usar o barbeador enquanto ele carrega?

Não, não é recomendado usar o barbeador durante a carga. O barbeador deve estar desligado ao ser colocado no carregador autolimpante ou ao conectar o adaptador.

Como substituir o cartucho de detergente do carregador autolimpante?

1. Remova o reservatório de água e esvazie o líquido antigo. 2. Retire as duas tampas do novo cartucho. 3. Mantenha o cartucho na horizontal e fixe-o no carregador. 4. Encha o reservatório de água até o nível máximo, feche a tampa e recoloque-o. O cartucho deve ser trocado quando o indicador de estado acender (cerca de a cada 30-40 barbear para uso diário).

O barbeador pode ser usado sem o carregador autolimpante?

Sim, o barbeador é totalmente funcional sem o carregador autolimpante. Você pode carregá-lo através do adaptador de tomada e limpá-lo manualmente sob água. O carregador é um acessório opcional para maior conforto.

Como remover a bateria para reciclagem?

A bateria Ni-MH integrada deve ser removida antes do descarte. 1. Desconecte o barbeador. 2. Siga as etapas de desmontagem (geralmente removendo os parafusos e abrindo o compartimento) para acessar as baterias. 3. Remova as baterias e deposite-as em um ponto de coleta apropriado. Recomenda-se que esta operação seja feita por um centro de serviço autorizado.

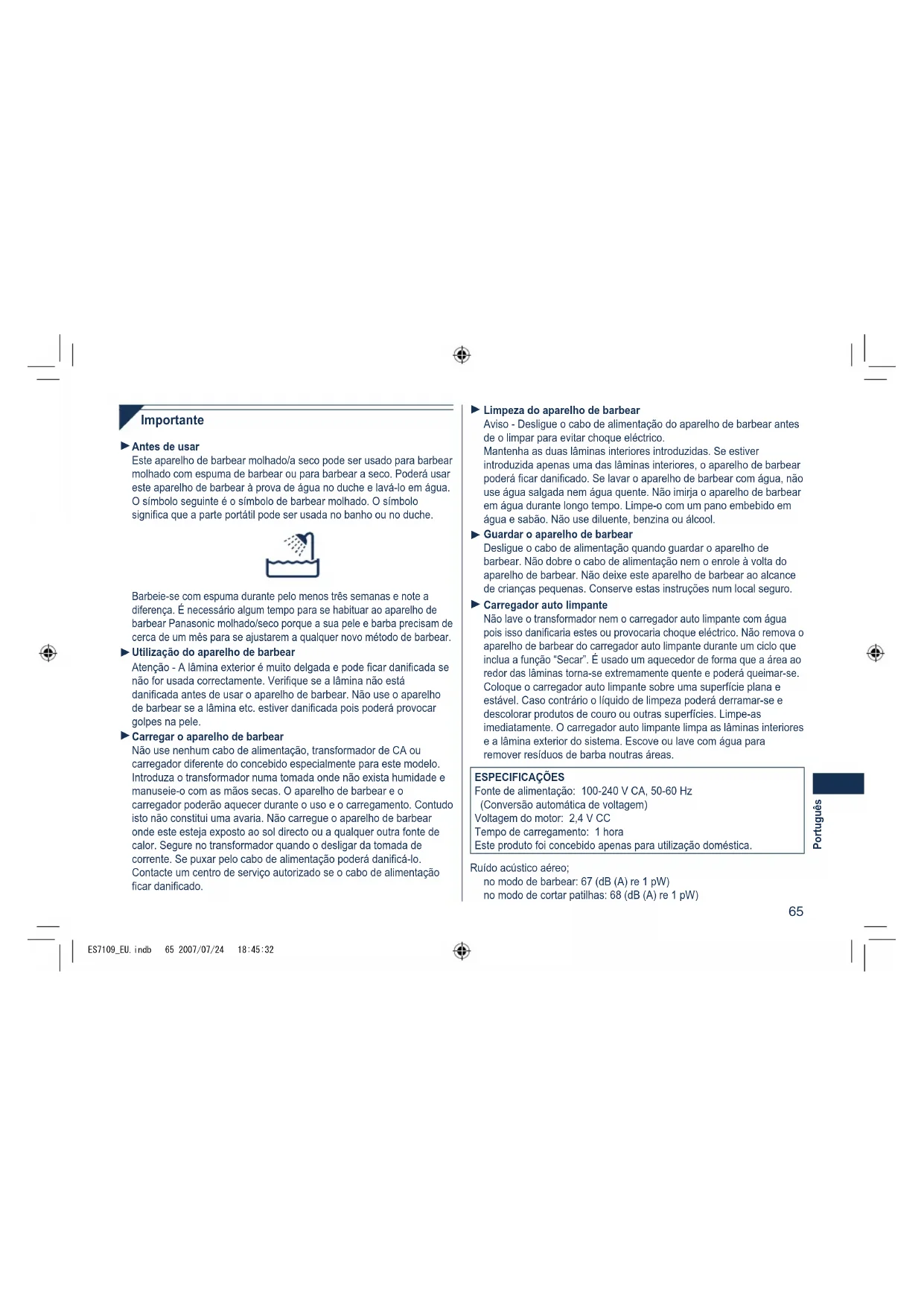

MANUAL DE UTILIZADOR ES7109 PANASONIC

Este aparelho de barbear molhado/seco pode ser usado para barbear molhado com espuma de barbear ou para barbear a seco. Poderá usar este aparelho de barbear à prova de água no chuveiro e lavá-lo em água. O símbolo seguinte é o símbolo de barbear molhado. O símbolo significa que a parte portátil pode ser usada no banho ou no chuveiro.

Barbeie-se com espuma durante pelo menos três semanas e note a diferença. É necessário algum tempo para se habituar ao aparelho de barbear Panasonic molhado/seco porque sua pele e barba precisam de cerca de um mês para se ajustarem a qualquer novo método de barbear.

Utilização do aparelho de barbear

Atenção - A lâmina exterior é muito delgada e pode ficar danificada se não for usada corretamente. Verifique se a lâmina não está danificada antes de usar o aparelho de barbear. Não use o aparelho de barbear se a lâmina etc. estiver danificada, pois pode provocar cortes na pele.

▸ Carregar o aparelho de barbear

Não use nenhum cabo de alimentação, transformador de CA ou carregador que não seja o concebido especialmente para este modelo. Introduza o transformador numa tomada onde não exista humidade e manuseie-o com as mãos secas. O aparelho de barbear e o carregador poderão aquecer durante o uso e o carregamento. Contudo, isto não constitui uma avaria. Não carregue o aparelho de barbear onde este esteja exposto ao sol direto ou a qualquer outra fonte de calor. Segure no transformador quando o desligar da tomada de corrente. Se puxar pelo cabo de alimentação, pode danificá-lo. Contacte um centro de serviço autorizado se o cabo de alimentação ficar danificado.

▸ Limpeza do aparelho de barbear

Aviso - Desligue o cabo de alimentação do aparelho de barbear antes de o limpar para evitar choque elétrico. Mantenha as lâminas interiores introduzidas. Se estiver introduzida apenas uma das lâminas interiores, o aparelho de barbear poderá ficar danificado. Se lavar o aparelho de barbear com água, não use água salgada nem água quente. Não imirja o aparelho de barbear em água durante longo tempo. Limpe-o com um pano embebido em água e sabão. Não use solvente, benzina ou álcool.

Guardar o aparelho de barbear

Desligue o cabo de alimentação quando guardar o aparelho de barbear. Não dobre o cabo de alimentação nem o enrole à volta do aparelho de barbear. Não deixe este aparelho de barbear ao alcance de crianças. Conserve estas instruções num local seguro.

▸ Carregador auto limpante

Não lave o transformador nem o carregador auto-limpante com água, pois isso danificaria estes ou provocaria choque elétrico. Não remova o aparelho de barbear do carregador auto-limpante durante um ciclo que inclua a função "Secar". É usado um aquecedor de forma que a área ao redor das lâminas torna-se extremamente quente e pode queimar-se. Coloque o carregador auto-limpante sobre uma superfície plana e estável. Caso contrário, o líquido de limpeza pode derramar-se e descolorar produtos de couro ou outras superfícies. Limpe-as imediatamente. O carregador auto-limpante limpa as lâminas interiores e a lâmina exterior do SYSTEMA. Escove ou lave com água para remover resíduos de barba noutras áreas.

ESPECIFICAÇÕES

Fonte de alimentação: 100-240 V CA, 50-60 Hz

(Conversão automática de voltagem)

Voltagem do motor: 2,4 V CC

Tempo de carregamento: 1 hora

Este produto foi concebido apenas para utilização doméstica.

no modo de urtar patilhas: 68 (dB A) re 1 pW

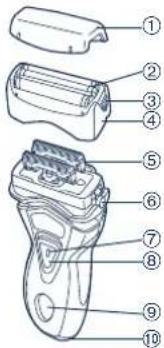

Identificação das peças

(1) Tampa protetora (2) Lâmina exterior do SYSTEMA (3) Botões de libertação da lâmina exterior do SYSTEMA (4) Estrutura da lâmina (5) Lâminas interiores (6) Botões de libertação da estrutura da lâmina (7) Botão de bloqueio de interruptor

(8) Interruptor de desligar/ligar (9) Painel LCD (10) Tomada do aparelho (11) Aparador (12) Punho do aparador (13) Transformador (RE7-40) (14) Cabo de alimentação (15) Ficha do aparelho

(16) Luz de secar (17) Luz de energia (18) Luz de estado (19) Botão seletor (20) Tabuleiro de limpeza (21) Linha de nível de água (22) Bolsa de viagem (23) Pincel de limpeza

Ambiente de operação do carregador auto-limpante

Temperatura de operação: 0-40 °C Humidade de operação: Inferior a 90%

• Se usar o carregador auto-limpante em temperaturas fora da gama acima, poderão ocorrer os seguintes problemas.
• Aumenta o tempo de carregamento do aparelho de barbear.
• O carregador deixa de funcionar.
• Diminui o tempo de vida das baterias recarregáveis. (Apenas quando usar o carregador em temperaturas mais baixas.) Neste caso, os indicadores do painel LCD piscam duas vezes por segundo.
• Se não acender, aguarde alguns instantes até este acender.
• Dependendo do ambiente, o aparelho de barbear poderá não secar se selecionar um ciclo que inclua a função "Secar". Neste caso, limpe quando gotas de água com um pano seco.

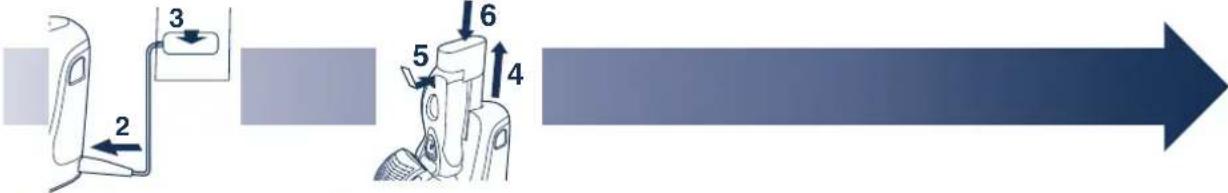

Carregamento com o carregador auto limpante

Limpe cuidadosamente quaisquer gotas de água sobre ou ao redor do carregador de forma a que este esteja seco antes de o usar.

1 Instale o cartucho de detergente e o depósito de água no carregador auto limpante. Página 69 2 Introduza a ficha do aparelho. 3 Ligue o transformador.

4 Puxe o braço para cima até fazer um clique.

5 Remova a tampa protetora e depois coloque o aparelho de barbear.

• Desligue o aparelho de barbear antes de o colocar.
• Verifique se a lâmina exterior não está deformada ou danificada quando colocar o aparelho de barbear.

6 Puxe o braço para baixo até fazer um clique.

• Acende e o carregamento começa.
• O carregamento está completo quando os indicadores do painel LCD piscam. (Máx. 1 hora mais tarde)
• Pode manter o aparelho de barbear ligado ao carregador, ou ligá-lo ao transformador, quando não estiver em uso, para manter a capacidade total da bateria. Não é possível carregar demais o aparelho de barbear. ▷ Carregamento sem o carregador auto limpante

1. Introduza a ficha do aparelho no aparelho de barbear.
2. Ligue o transformador a uma tomada de corrente.

Sobre o painel LCD

O painel LCD indica a carga restante da bateria de 0% a 100%, em passos de 20%

Durante o carregamento

acende.

Após completar o carregamento

Os indicadores piscam uma vez por segundo.

10 minutos após completar o carregamento

Os indicadores piscam uma vez em cada 2 segundos.

Quando a carga da bateria for baixa

• Pode barbear 1 a 2 vezes antes de aparecer "0%". (Isto dependerá da utilização.)

Aparece "0%" e -sca.

• Uma energia suficiente para aproximadamente 14 barbas de 3 minutos cada.

Utilização do aparador

Deslize o punho do aparador para cima. Coloque em ângulo reto em relação à pele e desloque para baixo para aparar as suas patilhas.

Utilização do aparelho de barbear

1 Prima o botão de bloqueio do interruptor e deslize o interruptor de desligar/ligar para cima.

2 Segure o aparelho de barbear conforme ilustrado acima e barbeie.

• Comece a barbear aplicando uma pressão suave sobre a face. Estique a pele com a mão livre e desloque o aparelho de barbear para a frente e para trás na direção da barba. Pode aumentar ligeiramente a pressão conforme a pele se acostuma a este aparelho de barbear. Se aplicar uma pressão excessiva, não resulta uma barba mais escanhoada.

Limpeza com o carregador auto limpante

Preparação do carregador auto limpante

Remova o aparelho de barbear e a ficha do aparelho do carregador auto limpante.

1 Remova o depósito de água e abra a tampa do depósito. 2 Retire o antigo líquido de limpeza e lave o depósito com água.

3 Deite água da torneira até à linha de nível de água.

• Não deixe a água ultrapassar a LINHA DE NÍVEL DE ÁGUA. TAL PODERÁ provocar derrame do líquido de limpeza. 4 Feche firmemente a tampa do depósito de água e instale o depósito.

5 Retire os selos do novo cartucho de detergente. (2 selos) Segure o cartucho de detergente na horizontal. (O detergente poderá derramar se o cartucho de detergente for inclinado.)

• Substitua o cartucho de detergente quando a luz de estado acender. Use a tabela abaixo como orientação.

Barbear Limpar Reutilizar
1 vez/día	1 vez/díaapprox. 30 a 40 vezes
	1 vez/3 díasapprox. 10 a 15 vezes
	1 vez/semanaapprox. 4 a 7 vezes

A data de validade do líquido de limpeza é de 6 meses após a sua abertura. Se não usar o líquido de limpeza durante mais de 6 meses,

deite fora o cartucho de detergente e o líquido de limpeza. - Use exclusivamente o detergente especial do carregador auto limpante para aparelhos de barbear Panasonic. - Mude sempre ao mesmo tempo o cartucho de detergente e o líquido de limpeza do depósito de água. Acrescentar água, ou mudar apenas o cartucho de detergente ou a água, resultará na deterioração do funcionamento da limpeza. - Se operar o carregador auto limpante, o detergente concentrado no cartucho de detergente é diluído e a água dentro do depósito tornar-se-á um líquido de limpeza.

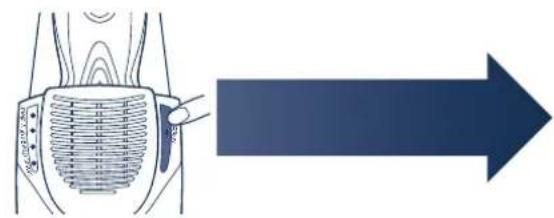

▸ Limpeza do aparelho de barbear

1 Introduza a ficha do aparelho.

2 Ligue o transformador.

• Remova qualquer sabão ou água no aparelho de barbear se este tiver sido lavado com sabonete ou qualquer outro detergente.

3 Puxe o braço para cima.

4 Remova a tampa protetora antes de colocar o aparelho de barbear.

• Desligue o aparelho de barbear antes de o colocar.
• Verifique se a lâmina exterior não está deformada ou danificada quando colocar o aparelho de barbear.

6 Prima [select] para selecionar o ciclo.

• De cada vez que pressionar [select], o ciclo muda de "Limpar/Secar/Carregar" → "Limpar/Secar" → "Secar/Carregar" → "Secar" → "Carregar".
• As operações iniciam aproximadamente 6 segundos após serem selecionadas.
• A operação será abortada se a alimentação for cortada. Neste caso, execute novamente o ciclo a partir do princípio.
• Não retire o cartucho de detergente nem o depósito de água, pois o líquido de limpeza pode derramar e provocar avarias.

Ciclo	Indicações de seleção de ciclo				No aparecido de barbear	#	Sumário de conclusão de ciclo
	No carregarador			Ciclo mutavel a meio dry	O		No carregarador			No aparecido de barbear	Tempo necessário (guia)
	clean dry charge	clean d							charge
1Carregar	O	O	*	2345	Acende	#	O	O	O	Pisca 1 hora
2Limpar/Secar/ Carregar	O	O	O	3	Acende durante o carregamento	#				Pisca 4 h 30 min
3Limpar/Secar	O	O	O	2	-	#			O	-3 horas
4Secar/Carregar	O	O	O	235	Acende durante o carregamento	#	O			Pisca 4 h 20 min
5Secar	O	O	O	234	-	#	O		O	-2 h 50 min

▸▸▸ Limpeza com o carregador auto limpante (continuação)

• Faça o seguinte se a luz de estado piscar ou acender durante o ciclo "Limpar/Secar/Carregar" ou o ciclo "Limpar/Secar".

Pisca Acende

Instale corretamente o cartucho de detergente e reinicie um ciclo.

Remova o aparelho de barbear do carregador auto limpante e verifique se a luz [clean] apagou. (Tenha cuidado que a lâmina pode estar quente ou molhada.) Verifique se o depósito de água está corretamente instalado, a tampa do depósito de água está corretamente fechada e se o carregador auto limpante está colocado na horizontal.

Prima e mantenha premido [select] durante aproximadamente 2 segundos para desligar a luz de estado e reiniciar um ciclo.

Quando não for detectada qualquer anomalia

Quando a luz de estado apagar

Continue um ciclo. Contacte um centro de serviço autorizado.

Quando a luz de estado acender novamente

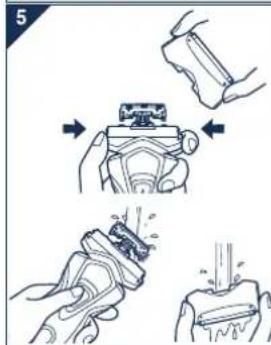

Limpeza do aparelho de barbear sem o carregador auto limpante

1. Desligue o cabo de alimentação do aparelho de barbear.
2. Aplique algum sabonete sobre a lâmina exterior.
3. Ligue o aparelho de barbear e depois deite alguma água sobre a lâmina exterior.
4. Desligue o aparelho de barbear ao fim de 10-20 segundos.
5. Remova a estrutura da lâmina exterior e lave-a com água corrente.
6. Limpe quaisquer gotas de água com um pano seco.
7. Remova a lâmina exterior e a moldura da lâmina para permitir que sequem completamente.

Substituição da lâmina exterior do sistema e das lâminas interiores

Lâmina exterior do sistema uma vez por ano

Lâminas interiores uma vez de 2 em 2 anos

Substituição da lâmina exterior do sistema

1. Prima os botões e levante conforme ilustrado.
2. Introduza a lâmina exterior do aparelho empurrando-a para baixo até fazer um clique.

Substituição das lâminas interiores

1. Prima os botões e levante conforme ilustrado.
2. Remova as lâminas interiores uma de cada vez conforme ilustrado.
3. Não toque nos bordos (partes metálicas) das lâminas internas para evitar ferimentos.
4. Introduza as lâminas interiores uma de cada vez até fazerem um clique, conforme ilustrado.

Limpeza com o pincel

1. Limpe as lâminas interiores utilizando o pincel curto, deslocando-o na direção (A). Limpe a lâmina exterior do sistema, o corpo do aparelho de barbear e o aparador utilizando o pincel comprido.
2. Não mova o pincel curto na direção (B), pois poderá danificar e embotar as lâminas interiores.
3. Não use o pincel curto para limpar a lâmina exterior.

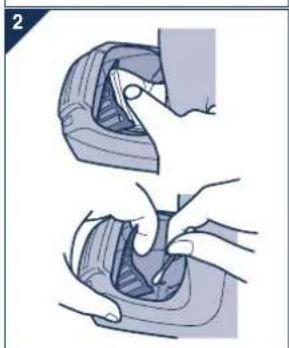

Limpeza do carregador auto limpante

Podem ficar presos resíduos de barba no tabuleiro de limpeza do carregador auto limpante. Siga os passos abaixo para os remover. Recomenda-se fazer isto de cada vez que substituir o cartucho de detergente.

1. Assegure-se de que retira o depósito de água e a ficha do aparelho do carregador auto limpante.
2. Tenha cuidado para não entornar o líquido de limpeza.
3. Limpe suavemente quaisquer resíduos de barba presos ao interior do tabuleiro de limpeza com um pano ou papel toalha embebido em água.
4. Limpe os cantos e partes irregulares do tabuleiro de limpeza com um cotonete embebido em água.

• Não puxe com força o protetor de lâmina em borracha no fundo do tabuleiro de limpeza. A borracha pode sair se puxar com força. É necessário puxar apenas ligeiramente para cima.
• Aviso - Não lave nem ponha água no transformador ou no carregador auto limpante. Se o fizer, poderá provocar choque elétrico ou curto-circuitos.

▸ Quando a água não é drenada do tabuleiro de limpeza

Resíduos de barba poderão bloquear o dreno no fundo do tabuleiro de limpeza.

Neste caso, não poderá limpar ou secar o aparelho de barbear.

Empurre os resíduos de barba para baixo através do dreno com um palito ou similar.

Remoção das baterias recarregáveis incorporadas

Remova as baterias recarregáveis incorporadas antes de eliminar o aparelho de barbear. Certifique-se de que as baterias são eliminadas num local definido para o efeito, se tal existir no seu país. Não desmonte nem substitua as baterias por si próprio de forma a poder usar novamente o aparelho de barbear. Tal pode resultar em fogo ou choque elétrico. Substitua-as num centro de serviço autorizado.

• Desligue o cabo de alimentação do aparelho de barbear quando remover as baterias.
• Execute os passos ① a ⑦ e levante as baterias, e em seguida retire-as.

Para proteção ambiental e reciclagem dos materiais

Este aparelho de barbear contém baterias de Ni-MH. Certifique-se de que as baterias são eliminadas num local designado pelas autoridades, se tal existir no seu país.

Informações sobre a eliminação de resíduos para utilizadores de equipamentos elétricos e eletrónicos (utilizadores particulares)

Este símbolo nos produtos e/ou documentos anexos significa que os produtos elétricos e eletrónicos usados não devem ser misturados com os resíduos urbanos indiferenciados. Para efetuar um tratamento,

recuperação e reciclagem corretos, leve estes produtos para pontos de recolha próprios para o efeito, onde serão aceites gratuitamente. Em alternativa, em alguns países, poderá devolver os produtos ao seu revendedor local, aquando da compra de um produto novo equivalente. A eliminação correta deste produto ajudará a poupar recursos valiosos e a evitar quaisquer potenciais efeitos negativos na saúde humana e no ambiente, que

poderiam resultar de um tratamento incorreto de resíduos. Contacte as autoridades locais para obter mais informações sobre o ponto de recolha mais perto de si. Poderão ser aplicadas multas pela eliminação incorreta deste resíduo, de acordo com as leis locais.

Para utilizadores não particulares na União Europeia

Se pretender eliminar equipamento elétrico e eletrónico, contacte o seu revendedor ou fornecedor para obter mais informações.

Informações sobre a eliminação noutros países fora da União Europeia

Este símbolo apenas é válido na União Europeia.

Se pretender eliminar este produto, contacte as suas autoridades locais ou revendedor e peça informações sobre o método de eliminação correto.
