MANUALE UTENTE ES7109 PANASONIC

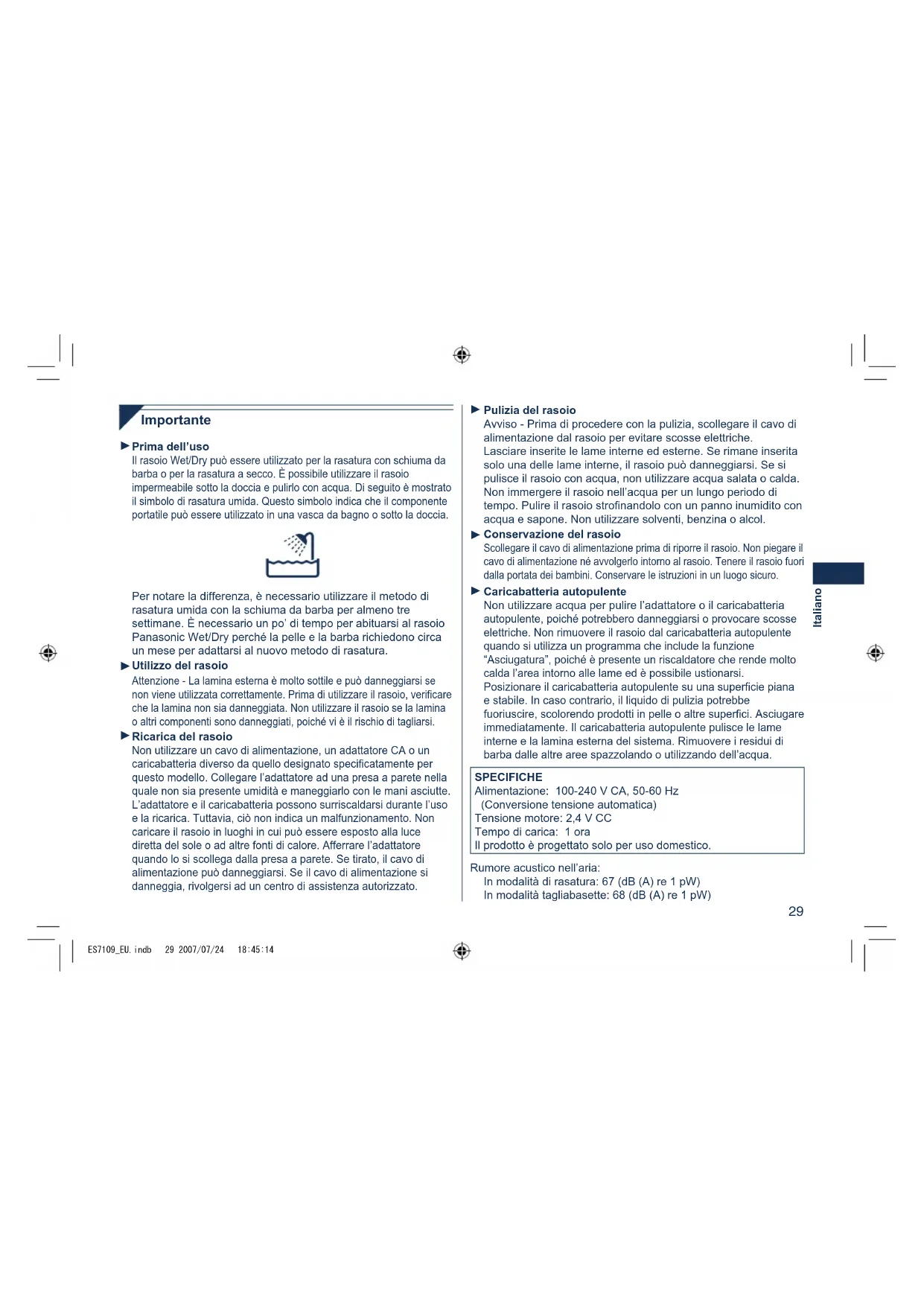

Il rasoio Wet/Dry più essere utilizzato per la rasatura con schiuma da barba o per la rasatura a secco. É possibile utilizzato il rasoio impermeabile sulla doccia e pulirlo con acqua. Di seguito è molto lo simbolo di rasatura umida. Questo simbolo indica che il componente portatile più essere utilizzato in una vasca da bagno o sotto la doccia.

Per notare la differenza, è necessario utilizzato il metodo di rasatura umida con la schiuma da barba per almeno tre settimane. É necessario un po' di tempo per abituarsi al rasoio Panasonic Wet/Dry perché la pelle e la barba richiedono circa un mese per adattarsi al nuovo metodo di rasatura.

Utilizzo del rasoio

Attenzione - La lamina esterna è molto sottile e può danneggiarsi se non viene utilizzata correttamente. Prima di utilizzato il rasoio, verificare che la lamina non sia danneggiata. Non utilizzato il rasoio se la lamina o altri componenti sono danneggiati, poichè vi è il rischio di tagliarsi.

Ricarica del rasoio

Non utilizzare un cavo di alimentazione, un adattatore CA o un caricabatteria diverso da quello designato specificamente per questo modello. Collegare l'adattatore ad una presa a parete nella quale non sia presente umidita e maneggiarlo con le mani asciutte. L'adattatore e il caricabatteria posso sono surriscaldarsi durante l'uso e la ricarica. Tuttavia, ciò non indica un malfunzionamento. Non caricare il rasoio in luoghi in cui cui più essere esposto alla luce diretta del sole o ad altre fonti di calorie. Afferrare l'adattatore quando lo si scollega dalla presa a parete. Se tirato, il cavo di alimentazione può danneggiarsi. Se il cavo di alimentazione si danneggia, rivolgersi ad un centro di assistenza autorizzato.

▶ Pulizia del rasoio

Avviso - Prima di procedere con la pulizia, scollegare il cavo di alimentazione dal rasoio per evitare scosse elettriche.
Lasciare inserte le lame interne ed esterne. Se rimane inserta solo una delle lame interne, il rasoio più danneggiarsi. Se si pulsisce il rasoio con acqua, non utilizzato acqua salata o calda. Non immergere il rasoio nell'acqua per un lungo periodo di tempo. Pulire il rasoio strofinandolo con un panno inumidito con acqua e sapone. Non utilizzato solventi, benzina o alcol.

Conservazione del rasoio

Scollegare il cavo di alimentazione prima di riporre il rasoio. Non piegare il cavo di alimentazione né avvolgerlo intorno al rasoio. Tenere il rasoio fuori alla portata dei bambini. Conservare le istruzioni in un luogo sicuro.

Caricabatteria autopulente

Non utilizzato acqua per pulire l'adattatore o il caricabatteria.
autopulente, poiché potrebbero danneggiarsi o provocare scosse
elettriche. Non rimuovere il rasoio dal caricabatteria autopulente
quando si utilizeszza un programma che include la funzione "Asciugatura", poiché è presente un riscalatore che rende molto
calda l'area intorno alle lame ed è possibile usionarsi.
Posizione are il caricabatteria autopulente su una superficie piana
e stabile. In caso contrario, il liquido di pulizia potrebbe
furioscire, scolorendo prodotti in pelle o altre superfici. Ascugare
immediamente. Il caricabatteria autopulente pulisce le lame
interne e la lamina esterna delsystema. Rimuovere i residui di
barba delle othere aree spazzolando outilizzando dell'acqua.

SPECIFICHE

Alimentazione: 100-240 V CA, 50-60 Hz (Conversione tensione automatica)

Tensione motore: 2,4 V CC

Tempo di carica: 1 ora

Il prodotto è progettato solo per uso domestico.

Rumore acustico nell'aria:

In modalità di rasatura: 67 (dB (A) re 1 pW)
In modalità tagliabasette: 68 (dB (A) re 1 pW)

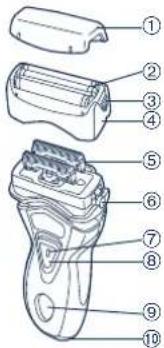

Nomenclatura

① Coperchio protettivo
② Lamina esterna del sistema
③ Tasti di rilascio lamina esterna delsystema
(4) Struttura lamina
(5) Lame interne
⑥ Tasti di rilascio struttura lamina

30

7 Tasto di blocco
dell'interruptions
Interruttore di accensione/ specnimento
Pannello LCD
Presa
Tagliabasette
12 Impugnatura tagliabasette

13 Adattatore (RE7-40)
14 Cavo di alimentazione
15 Spina

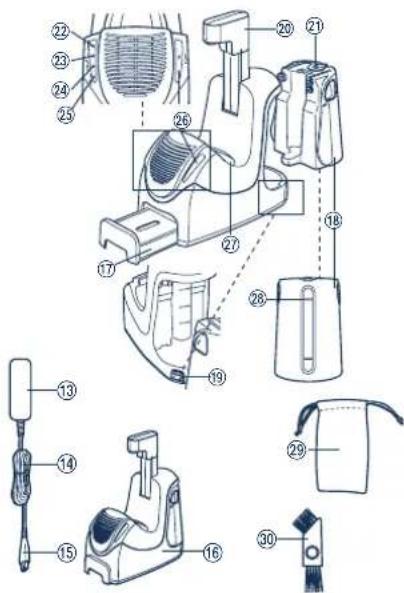

16 Caricabatteria autopulente (Chiamato "Caricabatteria").
⑦ Cartuccia detergente
18 Serbatoio dell'acqua
(19) Presa
Braccio
Tappodel serbatoiodell'acqua

2 Spia di pulizia
② Spia di asciugatura
24 Spia di carica
Spia di stato
Tastodi selezione
Vaschetta di pulizia
Linea di livello massimo dell'acqua
Custodia da viaggio
Spazzola per pulizia

Ambiente operativo per il caricabatteria autopulente

Temperatura d'esercizio: 0-40 °C

Umidità d'esercizio: Inferiore a 95%

• Se si utilizes il caricabatteria autopulente in temperature non comprese nell'intervallo riportato sopra, sono verificarsi i seguenti problemi.
• Il tempo di ricarica del caricabatteria aumenta.
• Il caricabatteria smette di funzionare.
• La durata della batteria ricaricabile si riduce (solo quando il caricabatteria viene utilizzato a base temperature). In quello caso, gli indicatori sul pannello LCD lampeggiano due volte al secondo.
• Se non si accende, attendere alcuni istanti sono all'accensione.
• A seconda dell'ambiente, il rasoio più non asciugarsianche se si selezione un programma che include la funzione "Asciugatura". In tal caso, rimuovere eventuali gocce d'acqua con un panno asciutto.

Ricarica

Ricarica con il caricabatteria autopulente

Rimuovere complemente eventuali gobce d'acqua sopra e intorno al caricabatteria in modo che sie ben asciutto prima della carica.

1 Fissare la cartuccia detergente e il serbatoio dell'acqua al caricabatteria autopulente.
2 Inserire la spina.
3 Collegare I'adattatore.

4 Estrarre il braccio finché non scatta in posizione.
5 Rimuovere il coperchio protettivo, quindi collegare il rasoio.
- Spagnere il rasoio prima del collegamento.
- Quando sicollege il rasoio, controllare che la lamina esterna non sia deformata o danneggiata.
6 Spingere il braccio.
verso il basso finché non scatta in posizione.
- Si accende e viene avviata la ricarica.
- Quando gli indicatori sul pannello LCD lampeggiano, la ricarica è completinga. (Max. dopo un'ora)

• Quando il rasoio non è in uso, è possible tenerlo collegato al caricabatteria o all'adattatore per mantenere la batteria sempre completenesse carica. Non è possible sovraccaricare il rasoio.
  Ricaricaswana il caricabatteria autopulente

E possible eseguire la ricarica anche.
senza caricabatteria.
1. Inserire la spina nel rasoio.
2. Collegare l'adattatore alla presa a parete.

Informazioni sul pannello LCD

Nel pannello LCDiene visualizzata la capacité rimanente della batteria da 0% a 100% , in incrementi di 20% .

Durante la carica

si accende

Al termine della carica

Gli indicatori lampeggiano una volta al secondo.

10 minuti dopo il completamento della carica

Gli indicatori lampeggiano ogni 2 secondi.

Quando la batteria è quasi scarica

• Dopo la visualizzazione di "0%" è possibile radersi 1 o 2 volte. (Cio varia in base all'uso).

Viene visualizzato "0%" e lampeggia.
- Una ricarica completa garantisce circa 14 rasature di 3 minuti ciascuna.

Utilizzo del tagliabasette

Far scorrere l'impugnatura del tagliabasette verso l'alto. Posizione il rasoio in modo da formare un angolo retto rispetto alla pelle e spostarlo verso il basso per tagliare le basette.

Rasuta

Utilizzo del rasoio

1 Premere il tasting di blocco dell'interruttore e far scorrere l'interruttore di accensione/ spegnimento verso l'alto.

2 Tenere il rasoio come loamento sopra ed eseguire la rasatura.

• Iniziare a rasarsi applicando una leggera pressione sul viso. Tendere la pelle con la mano libera e spostare il rasoio in avanti e indietro in base alla direzione della barba. É possible augmentare leggermente la pressione applicata man mano che la pelle si abitua al rasoio. Applicando una pressione eccessiva il risultato della rasatura non migliorara.

Cur

Pulizia con il caricabatteria autopulente

Preparazione del caricabatteria autopulente

Rimuovere il rasoio e la spina dal caricabatteria autopulente.

1 Rimuovere il serbatoio dell'acqua e aprire il relativo tappo.

2 Eliminare il liquido di pulizia usato e risciacquare il serbatoio dell'acqua.

3 Versare acqua corrente fino alla linea di livello max dell'acqua.
Non riempire il serbatoio fino ad ottrepassare la linea di livello massimo dell'acqua, poiché il liquido di pulizia potrebbe fuoriuscire.
4 Chiudere fermamente il tappo del serbatoio dell'acqua e collegare il serbatoio.

5 Rimuovere i sigilli dalla nuova cartuccia detergente (2 sigilli).

• Tenere la cartuccia detergente orizzontalmente (il detergentecould fuoriuscire se la cartuccia viene inclinataccessivamente).

6 Fissare la cartuccia detergente.

• Sostituire la cartuccia detergente quando la spia di stato si accende. Utilizzare il seguente schema come riferimento.

Rasatura Pulizia Riutilizzabilità
1 volta/giorno	1 volta/giorno Ci rca 30-40 volte
	1 volta/3 giorni Ci rca 10-15 volte
	1 volta/settimana Ci rca 4-7 volte

La data di scadenza del liquido di pulizia è 6 mesi dopo l'apertura. Se il liquido di pulizia non viene utilizzato per più di sei mesi,gettare la

cartuccia detergente e il liquido di pulizia.

• Utilizzare solo detergente speciale per il caricabatteria autopulente dei rasoi Panasonic.
• Sostituire sempre la cartuccia detergente e il liquido di pulizia nel serbatoio dell'acqua contemporaneamente. Se siaggiunge acqua o si sostituisse solo la cartuccia detergente o solo l'acqua, le funzioni di pulizia sono significare peggiori.
• Se si utilizza il caricabatteria autopulente, il detergente concentrato nella cartuccia detergente si diluise e l'acqua all'interno del serbatoio diventa un liquido di pulizia.

Pulizia del rasoio

1 Inserire la spina.

2 Collegare I'adattatore.

Se il rasoio è stato lavato con sapone o altri detergente, rimuovere eventuali residui di sapone.

3 Estrarre il braccio.

4 Rimuovere il coperchio protettivo,\ quindi collegare il rasoio.

• Spagnere il rasio prima del collegamento.
• Quando si collega il rasoio, controllare che la lamina esterna non sa deformata o daneggiata.
  5 Spingere il braccio verso il basso.

6 Premere [select] per selezionare il programma.

• Ogni volta che si preme [select], il programma cambia come segue: "Pulizia/Asciugatura/Carica" → "Pulizia/Asciugatura" → "Asciugatura/Carica" → "Asciugatura" → "Carica".
• I programmi iniziano circa 6 secondi dopo la selezione.
• Il programma verrà interrotto in caso di interruzione dell'alimentazione. In tal caso, eseguire nuovamente il programma dall'inizio.
  Non scollegare la cartuccia detergente o il serbatio dell'acqua, poiche il liquido di pulizia potrebbe fuoriuscire causando un malfunzionamento.

Programma	Indicazioni di selezione del programma				Sul rasoio	Rieplippo completamento programma
	Sul caricabatteria			Programma modificabile a dry charge meta operazione		Sul caricabatteria Sul			rasoio	Tempo necessario (riferimento)
	clean	dry charge	clean		0				0
1Carica	0	0	0*	2345	Acceso	0	0	0	Lampeggia	1 ora
2Pulizia/Asciugatura/ Carica	0	0	0	3	Acceso durante la ricarica	0	0	0	Lampeggia	4 ore e 30 min
3Pulizia/Asciugatura	0	0	0	2	-	0	0	0	-3 ore
4Asciugatura/Carica	0	0	0	235	Acceso durante la ricarica	0	0	0	Lampeggia	4 ore e 20 min
5Asciugatura 234	0	0	0		-	0	0	0	-2 ore	e 50 min

*La spia si spelgne dopo 6 secondi.

▶▶▶▶▶ Pulizia con il caricabatteria autopulente (continua)

Procedere come segue se la spia di stato lampeggia o si accende durante il programma "Pulizia/Asciugatura/Carica" o "Pulizia/Asciugatura".

Lampeggia Accesa

Inserire la cartuccia detergente correttamente e riavviare il programma.

Se la spia di stato si spegne

Continuare il programma.

Dopo la correzione di un'anomalia

Tenere premulo [select] per circa 2 secondi per spegnere la spia di stato, quindi riavviare il programma.

Quando la spia di stato si spegne

Continuare il programma. Rivolg

Rimuovere il rasoio dal caricabatteria autopulente e verificare che la spia [clean] si spenga (prestare attenzione perché la lama può essere calda o bagnata). Verificare che il serbatoio dell'acqua via fissato correttamente, che il relativo tappo sia chiuso saldamente e che il caricabatteria autopulente via posizzonato orizzontalmente.

Quando non vlene rilevata alcuna anomalia

E il momento di sostituire la cartuccia detergente e il liquido di pulizia all'interno del serbatoio dell'acqua. Scolare il liquido di pulizia usato all'interno del serbatoio dell'acqua, quando riempire nuovamente con acqua. Sostituire la cartuccia detergente usata e riavviare il programma.

Quando la spia di stato si accende nuovamente

ersi ad un centro di assistenza autorizzato.

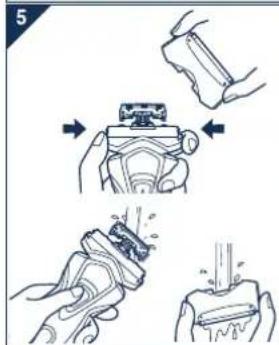

Pulizia del rasoioswana caricabatteria autopulente

1. Scollegare il cavo di alimentazione dal rasoio.
2. Applicare del sapone sulla lamina esterna.
   3.Accendere il rasoio e versare dell'acqua sulla lamina esterna.
3. Spagnere il rasoio dopo 10-20 secondi.
4. Rimuovere la struttura della lamina e pulirla con acqua corrente.
5. Rimuovere eventuali gocce d'acqua con un panno asciutto.
6. Rimuovere la lamina esterna del sistema e la struttura lamina per permetterne la completenessciugatura.

Sostituzione della lamina esterna del systeme e delle lame interne

lamina esterna delsystemauna volta all'anno lama internauna volta ogni due anni

Sostituzione della lamina esterna del systema

1. Premere i tasti e sollevare.
   verso l'alto come molto
   nell'imagine.

2. Inserire la lamina esterna delsystema premendola versus ilbasso finché non scatta inposizione.

Sostituzione delle lame interne

1. Premere i tastie sollevare.
   verso l'alto come sostrato
   nell'imagine.
2. Rimuovere le lame interne una alla volta come migliorato nell'immagine.
   Non toccare i bordi (parti metalliche) delle lame interne per evitare infortuni alle mani.
3. Inserire le lame interne una alla volta finché non scattano in posizione come molto nell'imagine.

Pulizia con la spazzola

1. Pulire le lame interne muovendo la spazzolaorta nella direzione (A). Pulire la lamina esterna delsystema,la struttura del rasoio e il tagliabasette mediante la spazzola lunga.

Nonutilizzare la spazzola corta nella direzione (B) poichecuo danneggiare lelame interne ed influiere sullacapacitàtaglio.
Nonutilizzare la spazzola corta per pulire thelamine esterne.

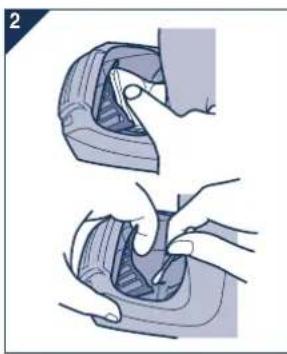

Pulizia del caricabatteria autopulente

I residui di barba posso accumularsi nella vaschetta di pulizia del caricabatteria autopulente. Procedere come segue per rimuoverli. Si consiglia di eseguire esta operazione ad agli sostituzione della cartuccia detergente.

1. Rimuovere il serbatoio dell'acqua e la spina dal caricabatteria autopulente.
2. Prestare attentione a non far fuoriuscire il liquido di pulizia.

1. Rimuovere delicatamente i residui di barba alla parte interna della vaschetta di pulizia con un panno o un fazzoletto di carta inumidito con acqua.

Pulire gli angoli e le parti non lisce della vaschetta di pulizia con un bastocino di cotone inumidito con acqua.

• Non tirare con forza la protezione della lama in gomma nella parte inferiore della vaschetta di pulizia. Se si applica forza eccessiva, la gomma può fuoruscire. è sufficiente tirarla delicatamente.
• Avviso - Non lavare ne utilizzato acqua sull'adattatore o sul caricabatteria autopulente. In caso contrario, possoverificarsi scosse elettriche o cortocircuiti.

Quando I'acqua nella vaschetta di pulizia non viene scaricata

I residui di barba possono ostruire il canale di scolo nella parte inferiore della vaschetta di pulizia. In tal caso, non è possible pulire o asciugare il rasoio. Spingere i residui di barba attraverso il canale di scolo mediante uno stuzzicadenti o un utensile simile.

Rimozione delle batterie ricaricabili incorporate

Rimuovere le batterie ricaricabili incorporate prima di smaltire il rasoio. Assicurarsi che le batterie vengano smaltite presso un centro autorizzato, se presente nel proprio Paese di residenza.

Non smontare o sostituire le batterie, in modo da poter'utilizzare nuovamente il rasoio, poiché possono verificarsi incendi o scosse elettriche. Sostituirle presso un centro di assistenza autorizzato.

• Prima di rimuovere le batterie, scollegare il cavo di alimentazione dal rasoio.
• Eseguire i passi da ① a ⑦ e sollevare le batterie, quando rimuoverle.

Per la salvaguardia dell'ambiente e il riciclo del materiall.
Questo rasoio contiene batterie Ni-MH.

Assicurarsi che le batterie vengano smaltite presso un centro autorizzato, se presente nel proprio Paese di residenza.

Belangrijk

Voor gebruik

encontacto con un centro de service autorizzato.

Ruido acustico aereo;

no modo de barbear: 67 (dB (A) re 1 pW)

Quando una anomalla tenha sido corrigida

tro de service, autorizzato.

1. Apasati buloanele si ridicati in sus a sa cum se arata in imagine.
2. Scoateti lamele interioare una cate una asa cum se arata in imagine.

Informazioni per gli utenti sullo smaltimento di apparecchiature elettriche ed elettroniche obsolete (per i nuclei familiari privati)

Questo symbolo sui prodotti e/sulla documentazione di

accompagnamento significa che i prodotti elettrici ed elettronici usati non devono essere mescolati con i rifiuti domestici generici.

Per un corretto trattamento,

recupero e riciclaggio, portare quosti prodotti ai puniti di racolta designati, dove verranno accettati Gratisamente. In alternatively, in alcune nazioni potrebbe essere possibile restituire i prodotti al rivenditore locale, al momento dell'acquisto di un nuovo prodotto equivalente.

Uno smaltimento corretto di quello prodotto contribuire a far risparmiare prezioso risorse ed evitare potenziali effetti negativi sulla salute umana e sull'ambiente, che potrebbero derivare, altrimenti, da uno smaltimento inappropriato. Per ulteriori dettagli, contattare la propria autorità locale o il punto di raccolta designato più vicino. In caso di smaltimento errato di quello materiale di scarto, potrebbero venire applicate delle penali, in base alle leggi nazionali.

Per gli utenti aziendali nell'Unione Europea

Qualora si desideri smaltire appearecchiature

elettriche ed elettroniche, contattare il rivenditore o il fornitore per ulteriori informazioni.

Informazioni sullo smaltimento in nazioni al di fuori dell'Unione Europea

Questo symbolo è valido solo nell'Unione Europea.

Qualora si desideri smaltire quello prodotto, contattare le autorità locali o il rivenditore e chiedere informazioni sul metodo corretto di smaltimento.

Nederlandsls
