ES7109 - Rakapparat PANASONIC - Gratis bruksanvisning och manual

Produkttyp	Elektrisk rakapparat torr/våt
Märke	Panasonic
Modell	ES7109
Strömförsörjning	100-240 V AC, 50-60 Hz (nätadapter)
Motorspänning	2,4 V DC
Laddtid	1 timme
Drifttid	Cirka 14 rakningar à 3 minuter
Ljudnivå	67 dB(A) vid rakning, 68 dB(A) vid trimning
Användning	Torr- eller våtrakning, kan användas i duschen
Polisskärare	Inbyggd, infällbar med spak
LCD-panel	Indikator för återstående laddning (0-100% i steg om 20%)
Självrengörande laddare	Ingår, med rengörings-, tork- och laddfunktioner
Manuell rengöring	Under rinnande vatten med mild tvål
Byte av delar	Skyddsgallret: 1 gång per år; innerskären: 1 gång vartannat år
Batteri	Inbyggt Ni-MH uppladdningsbart batteri (byte hos auktoriserad service)
Medföljande tillbehör	Självrengörande laddare, adapter, rengöringskassett, rengöringsborste, resefodral
Säkerhet	Koppla ur före rengöring; använd inte om gallret är skadat; mycket tunt galler
Drifttemperatur (laddare)	0 till 40 °C
Luftfuktighet vid drift (laddare)	Mindre än 95%

Vanliga frågor - ES7109 PANASONIC

Hur laddar jag Panasonic ES7109 rakapparat?

Du kan ladda rakapparaten på två sätt: med den självrengörande laddaren (sätt i rakapparaten, sänk ned armen, laddningen startar automatiskt) eller direkt med nätadaptern (anslut stickkontakten till rakapparaten och adaptern till eluttaget). Laddtiden är cirka 1 timme. En full laddning räcker till cirka 14 rakningar à 3 minuter.

Kan jag använda denna rakapparat i duschen?

Ja, Panasonic ES7109 är vatten­tät och kan användas i duschen eller badet för våtrakning. Du kan även skölja den under rinnande vatten för rengöring. Se till att inte använda salt- eller hett vatten.

Hur rengör jag rakapparaten utan den självrengörande laddaren?

1. Koppla ur rakapparaten. 2. Applicera vanlig tvål på skyddsgallret. 3. Sätt på rakapparaten och häll vatten över gallret i 10–20 sekunder. 4. Stäng av, ta bort gallerramen och skölj under rinnande vatten. 5. Torka med en torr trasa och låt torka helt genom att ta bort gallret och ramen.

Hur använder jag den självrengörande laddaren?

1. Fäst rengöringskassetten och vattenbehållaren (fyll vatten till max‑nivån). 2. Anslut kontakten till apparaten och sätt i adaptern. 3. Dra upp armen, placera rakapparaten (avstängd) och sänk ned armen. 4. Tryck på [select] för att välja läge: Rengöring/Tork/Laddning eller annat. Cykeln startar automatiskt efter 6 sekunder.

När ska jag byta skyddsgallret och innerskären?

Byt skyddsgallret en gång per år och innerskären vartannat år för att bibehålla optimal prestanda. Använd endast Panasonic originaldelar.

Vad betyder blinkandet på LCD‑panelen?

LCD‑panelen visar återstående laddning i steg om 20 %. Under laddning är indikatorerna tända. När laddningen är klar blinkar de en gång per sekund, därefter varannan sekund efter 10 minuter. Om 0 % blinkar återstår 1–2 rakningar. Om indikatorerna blinkar varannan sekund när laddning inte pågår kan det indikera temperatur‑ eller batteriproblem.

Kan jag använda rakapparaten medan den laddas?

Nej, det rekommenderas inte. Rakapparaten måste vara avstängd när den placeras på den självrengörande laddaren eller när adaptern ansluts.

Hur byter jag rengöringskassetten i den självrengörande laddaren?

1. Ta bort vattenbehållaren och töm ut den gamla vätskan. 2. Ta bort de två locken från den nya kassetten. 3. Håll kassetten horisontellt och fäst den på laddaren. 4. Fyll vattenbehållaren till max‑nivån, stäng locket och sätt tillbaka den. Kassetten måste bytas när statusindikatorn tänds (ungefär var 30–40 rakning vid daglig användning).

Kan rakapparaten användas utan den självrengörande laddaren?

Ja, rakapparaten är fullt funktionell utan den självrengörande laddaren. Du kan ladda den via nätadaptern och rengöra den manuellt under vatten. Laddaren är ett extra tillbehör för mer bekvämlighet.

Hur tar jag bort batteriet för återvinning?

Det inbyggda Ni‑MH‑batteriet måste tas bort före kassering. 1. Koppla ur rakapparaten. 2. Följ demonteringsstegen (vanligtvis genom att ta bort skruvar och öppna höljet) för att komma åt batterierna. 3. Ta bort batterierna och lämna in dem på en avsedd återvinningsstation. Det rekommenderas att låta en auktoriserad serviceverkstad utföra detta.

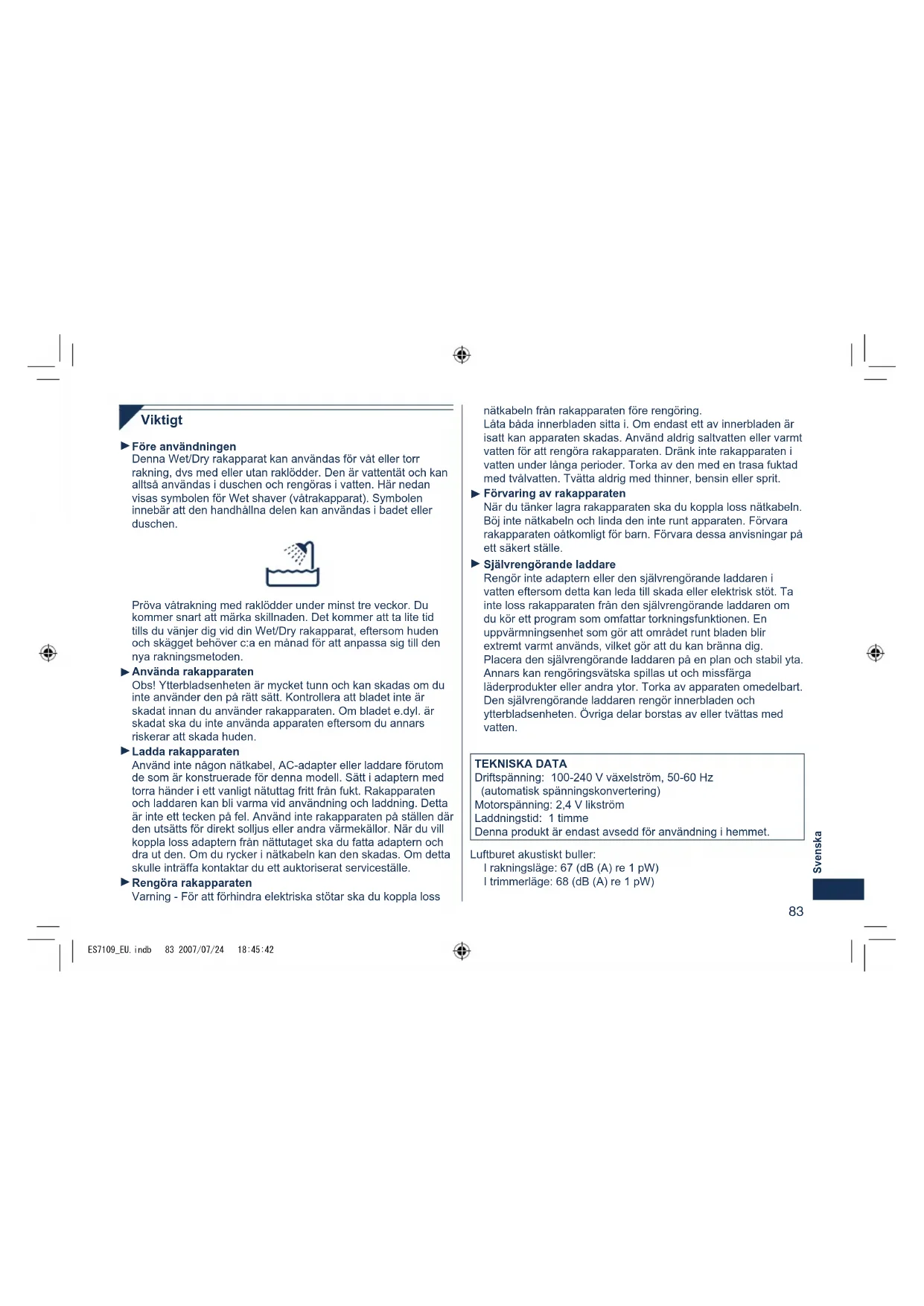

BRUKSANVISNING ES7109 PANASONIC

Opladningstid: 1 time

*Lampen går ud efter 6 sekunder.

Rengöring med borsten

Denna Wet/Dry rakapparat kan användas för våt eller torr rakning, dvs med eller utan raklödder. Den är vattentät och kan alltså användas i duschen och rengöras i vatten. Här nedan visas symbolen för Wet shaver (våtrakapparat). Symbolen innebär att den handhållna delen kan användas i badet eller duschen.

Prova våtrakning med raklödder under minst tre veckor. Du kommer snart att märka skillnaden. Det kommer att ta lite tid tills du vänjer dig vid din Wet/Dry rakapparat, eftersom huden och skägget behöver cirka en månad för att anpassa sig till den nya rakningsmetoden.

Använda rakapparaten

Obs! Ytterbladsenheten är mycket tunn och kan skadas om du inte använder den på rätt sätt. Kontrollera att bladet inte är skadat innan du använder rakapparaten. Om bladet eller liknande är skadat ska du inte använda apparaten eftersom du annars riskerar att skada huden.

Ladda rakapparaten

Använd inte någon nätkabel, AC-adapter eller laddare förutom de som är konstruerade för denna modell. Sätt i adaptern med torra händer i ett vanligt nätuttag fritt från fukt. Rakapparaten och laddaren kan bli varma vid användning och laddning. Detta är inte ett tecken på fel. Använd inte rakapparaten på ställen där den utsätts för direkt solljus eller andra värmekällor. När du vill koppla loss adaptern från nätuttaget ska du fatta adaptern och dra ut den. Om du rycker i nätkabeln kan den skadas. Om detta skulle inträffa kontaktar du ett auktoriserat serviceställe.

Rengöra rakapparaten

Varning - För att förhindra elektriska stötar ska du koppla loss

nätkabeln från rakapparaten före rengöring. Låt båda innerbladen sitta i. Om endast ett av innerbladen är isatt kan apparaten skadas. Använd aldrig saltvatten eller varmt vatten för att rengöra rakapparaten. Dränk inte rakapparaten i vatten under längre perioder. Torka av den med en trasa fuktad med tvålvatten. Tvätta aldrig med thinner, bensin eller sprit.

Förvaring av rakapparaten

När du tänker lagra rakapparaten ska du koppla loss nätkabeln. Böj inte nätkabeln och linda den inte runt apparaten. Förvara rakapparaten oåtkomligt för barn. Förvara dessa anvisningar på en säker plats.

Självrengörande laddare

Rengör inte adaptern eller den självrengörande laddaren i vatten eftersom detta kan leda till skada eller elektrisk stöt. Ta inte loss rakapparaten från den självrengörande laddaren om du kör ett program som omfattar torkningsfunktionen. En uppvärmningsenhet som gör att området runt bladen blir extremt varmt används, vilket gör att du kan bränna dig. Placera den självrengörande laddaren på en plan och stabil yta. Annars kan rengöringsvätska spillas ut och missfärga läderprodukter eller andra ytor. Torka av apparaten omedelbart. Den självrengörande laddaren rengör innerbladen och ytterbladsenheten. Övriga delar borstas av eller tvättas med vatten.

TEKNISKA DATA

Driftspänning: 100-240 V växelström, 50-60 Hz

Laddningstid: 1 timme

Denna produkt är endast avsedd för användning i hemmet.

Luftburet akustiskt buller:

1 rakningläge: 67 (dB (A) re 1 pW)

1 trimmerläge: 68 (dB (A) re 1 pW)

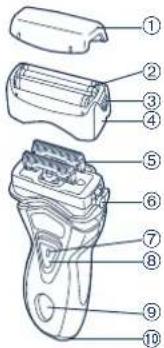

Beskrivning av delarna

① Skyddshuv ② Ytterbladsenhet ③ Spärrknappar för ytterbladsenhet ④ Bladram ⑤ Innerblad ⑥ Frigöringsknappar för bladram ⑦ Omkopplarens låsknapp

⑧ Från/till-omkopplare ⑨ LCD-panel ⑩ Apparatens uttag ⑪ Trimmer ⑫ Trimmerhandtag ⑬ Adapter (RE7-40) ⑭ Nätkabel ⑮ Apparatens kontakt

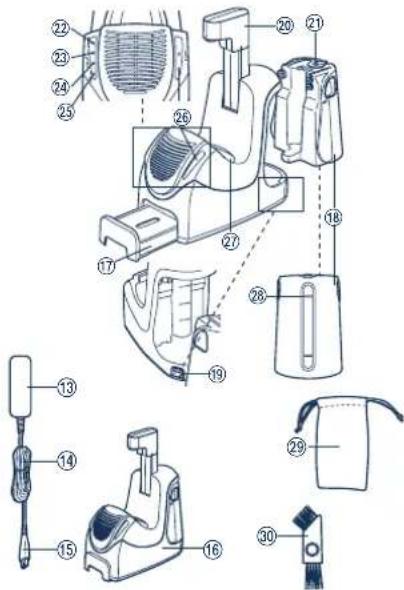

Självrengörande laddare (kallas "laddaren") ⑯ Rengöringspatron ⑰ Vattenbehållare ⑱ Uttag ⑲ Arm ⑳ Vattenbehållarens lock ㉑ Clean-lampa (rengöring) ㉒ Dry-lampa (torklampa)

㉓ Charge-lampa (laddningslampa) ㉔ Status-lampa ㉕ Select-knapp ㉖ Rengöringsfack ㉗ Matarvattennivå ㉘ Resefodral ㉙ Rengöringsborste

Den självrengörande laddarens driftmiljö

Drifttemperatur: 0-40 °C

Driftfuktighet: Mindre än 95 %

• Om du använder den självrengörande laddaren i temperaturer utanför det ovan angivna området kan följande problem uppstå. Tiden det tar att ladda apparaten ökar.
• Laddaren slutar fungera.
• Det laddbara batteriets livslängd förkortas. (Endast när du använder laddaren vid låga temperaturer.) I detta fall blinkar indikatorerna på LCD-panelen två gånger varje sekund.
• Om det inte lyser, ska du vänta en kort stund tills det lyser.
• Det kan, beroende på miljön, hända att rakapparaten inte torkar, även om du väljer ett program som omfattar torkningsfunktionen. I så fall torkar du bort eventuella vattendroppar med en torr trasa.

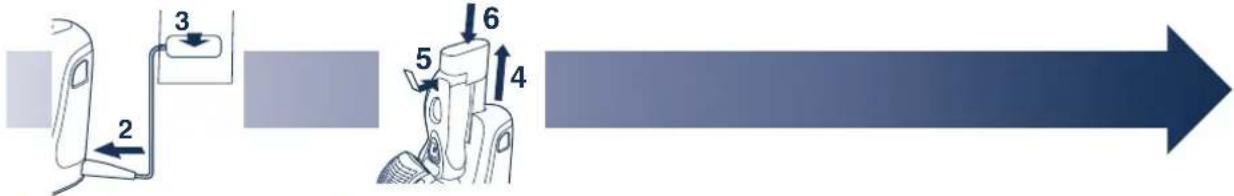

Ladda med den självrengörande laddaren

Torka noggrant av eventuella vattendroppar på och kring laddaren så att denna är helt torr före användning.

1 Sätt i rengöringspatronen och färskvattenbehållaren på den självrengörande laddaren. Sid 87 2 Sätt i apparatens kontakt. 3 Sätt i adaptern i nätuttaget.

4 Dra upp armen tills ett klickljud hörs. 5 Ta bort skyddshuven och sätt i rakapparaten. - Stäng av rakapparaten innan du sätter i den. - Kontrollera att ytterbladet inte är deformerat eller skadat när du sätter i rakapparaten. 6 Tryck ned armen tills ett klickljud hörs. - Lyser och laddningen påbörjas. Laddningen är färdig när indikatorerna på LCD-panelen blinkar. (max. 1 timme senare)

• För att behålla full batterikapacitet när du inte använder rakapparaten kan du låta den sitta på laddaren eller vara ansluten till adaptern. Rakapparaten kan inte överbelastas. Ladda utan den självrengörande laddaren

Du kan även ladda utan laddaren.

1. Sätt i apparatens kontakt i rakapparaten.
2. Sätt i adaptern i ett nätuttag.

Om LCD-panelen

LCD-panelen visar den återstående batterikapaciteten från 0 % till 100 % med steg på 20 %.

Under pågående laddning

lyser.

När laddningen är klar

Indikatorerna blinkar en gång varje sekund.

10 minuter efter att laddningen slutförts

Indikatorerna blinkar en gång varannan sekund.

När batterikapaciteten är låg

• Efter att "0 %" visas kan du raka dig 1 till 2 gånger.

(Detta kan variera beroende på hur du använder apparaten.)

0 % visas och blinkar.

En hel uppladdning räcker till cirka 14 rakningar på 3 minuter.

Använda trimmern

Skjut upp trimmerhandtaget. Håll trimmern i en rät vinkel mot huden och för den nedåt för att trimma polisongerna.

Använda rakapparaten

Tryck på omkopplarens låsknapp och skjut På/av-omkopplaren uppåt.

2 Håll rakapparaten enligt bilden ovan och raka dig.

• Börja raka dig genom att trycka försiktigt mot ansiktet. Sträck huden med den fria handen och för rakapparaten fram och tillbaka i skäggväxtens riktning. När huden vänjer sig vid rakapparaten kan du börja trycka hårdare. Rakningen blir dock inte effektivare om du trycker onödigt hårt.

Rengöring med den självrengörande laddaren

Förbereda den självrengörande laddaren

Lyft ur rakapparaten och ta bort kontakten från den självrengörande laddaren.

Ta loss vattenbehållaren och öppna därefter behållarens lock. 2 Tvätta bort gammal rengöringsvätska och skölj vattenbehållaren.

3 Fyll i kranvatten upp till matarvattennivån. Låt inte vattennivån stiga över matarvattennivån. Annars kan rengöringsvätska spilla ut. 4 Stäng vattenbehållarens lock ordentligt och fäst därefter behållaren.

5 Ta bort skydden från den nya rengöringspatronen. (2 skydd)

Häll rengöringspatronen vågrätt. (Om patronen lutas för mycket kan rengöringsmedel spilla ut.)

6 Rengöringspatronen.

• När statuslampan lyser ska du ersätta rengöringspatronen. Använd tabellen nedan som riktlinje.

Rakning Rengörng Äteranvändbarhet
1 gäng/dag	1 gäng/dag c:a 30-40 gänger
	1 gäng/3 dagar c:a 10-15 gänger
	1 gäng/vecka c:a 4-7 gänger

Rengöringsvätskans utgångsdatum är 6 månader efter att den öppnats. Om du inte använder rengöringsvätskan mer än 6 månader

ska du kasta rengöringspatronen och rengöringsvätskan.

• Använd endast specialrengöringsmedel för självrengörande laddare till Panasonic-rakapparater.
• Byt alltid rengöringspatronen och rengöringsvätskan i vattenbehållaren samtidigt. Om du fyller på vatten, eller om du bara byter rengöringspatronen, försämras rengöringsfunktionerna.
• Om du använder den självrengörande laddaren späds det koncentrerade rengöringsmedlet i rengöringspatronen ut och vattnet i behållaren blir till rengöringsvätska.

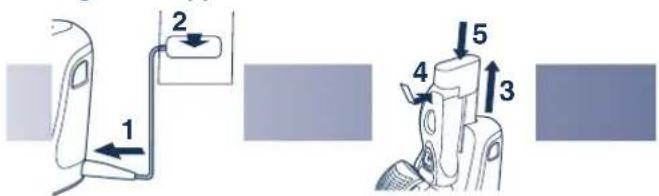

Rengöra rakapparaten

Sätt i apparatens kontakt. 2 Sätt i adaptern i nätuttaget.

Torka bort eventuella tvål- eller vattenrester från rakapparaten om den tvättats med handtvål eller annat rengöringsmedel.

3 Dra upp armen.

Ta bort skyddshuven och sätt i rakapparaten.

• Stäng av rakapparaten innan du sätter i den.
• Kontrollera att ytterbladet inte är deformerat eller skadat när du sätter rakapparaten.

6 Tryck på [select] för att välja program.

• Varje gång du trycker på [select] ändras programmet enligt följande "Rengöring/Torkning/Laddning" → "Rengöring/Torkning" → "Torkning/Laddning" → "Torkning" → "Laddning".
• Programmet startar cirka 6 sekunder efter att valet gjorts. Programmet avbryts om strömmen stängs av. I så fall måste programmet utföras från början.
• Dra inte ur rengöringspatronen och ta inte av vattenbehållaren eftersom rengöringsvätskan då kan spilla.

5 Tryck ned menyn.

Program	Programvalsindikeringar				På rakapparaten	Uppgifter om slUTFört program
	På laddaren			Äandringsbart program	-	På laddaren			På rakapparaten	Tid som krävs (riktlinje)
	clean	dry charge	clean	dalen halva tiden	-	-	-	-	-	-
1Laddning	○	○	○*	2345	Lyser	-	○	○	○	Blinkar 1 timme
2 Rengöring/ Torkning/ Laddning	○	○	○	3	Lyser under laddning	-	-	-	-	Blinkar 4 tim 30 min
3 Rengöring/ Torkning	○	○	○	2	-	-	-	-	-	- 3 timmar
4 Torkning/ Laddning	○	○	○	235	Lyser under laddning	-	○	-	-	Blinkar 4 tim 20 min
5Torkning 234	○	○	○		-	-	○	-	○	- 2 tim 50 min

*Lampan släcks i 6 sekunder. 88

Rengöring med den självrengörande laddaren (fortsättning)

▷ Om statuslampan blinkar eller lyser medan programmen "Rengöring/Torkning/Laddning" eller "Rengöring/Torkning" pågår ska du göra följande.

Blinkar Lyser

Sätt i rengöringspatronen ordentligt och starta om programmet.

Om statuslampan släcks

Fortsätt programmet.

Håll [select]-knappen intryckt i cirka 2 sekunder för att stänga av statuslampan och starta därefter om programmet.

Ta bort rakapparaten från den självrengörande laddaren och kontrollera att [clean]-lampan släcks. (Var försiktig eftersom bladet kan vara varmt eller vått.) Kontrollera att vattenbehållaren är ordentligt fastsatt, att vattenbehållarens lock är stängt och att den självrengörande laddaren är placerad vågrätt.

Om inget onormalt upptäcks

Det är dags att byta rengöringspatronen och rengöringsvätskan i vattenbehållaren. Töm den gamla rengöringsvätskan ur vattenbehållaren och fyll på vatten. Byt den gamla rengöringspatronen och starta om programmet.

Om statuslampan slocknar Om statuslampan lyser igen

Fortsätt programmet. Kontakta ett auktoriserat serviceställe.

Rengöring av rakapparaten utan den självrengörande laddaren

1. Koppla ur nätsladden från rakapparaten.
2. Applicera lite handtvål på ytterbladet.
3. Sätt på rakapparaten och håll lite vatten på ytterbladet.
4. Stäng av rakapparaten efter 10-20 sekunder.

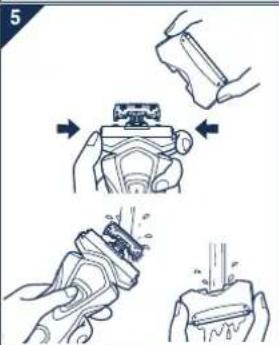

5. Ta av bladramen och rengör den under rinnande vatten.
6. Torka av eventuella vattendroppar med en torr trasa.
7. Avlägsna ytterbladsenheten och bladramen och låt dem torka helt.

Rengöring med borsten

1. Rengör innerbladen med den korta borsten genom att röra den i riktning (A). Rengör ytterbladsenheten, rakapparatens kropp och trimmern med den långa borsten.

Rör inte den korta borsten i riktning (B) eftersom detta skadar innerbladen och försämrar deras skärpa. - Använd inte den korta borsten för att rengöra ytterbladen.

Rengöring av den självrengörande laddaren

Det kan hända att skäggstrån fastnar i den självrengörande laddarens rengöringsfack. Följ stegen nedan för att ta bort dessa. Vi rekommenderar att du gör detta varje gång du byter rengöringspatron.

1. Var noga med att ta bort vattenbehållaren och dra ut kontakten från den självrengörande laddaren. Var försiktig så att du inte spiller ut rengöringsvätska.

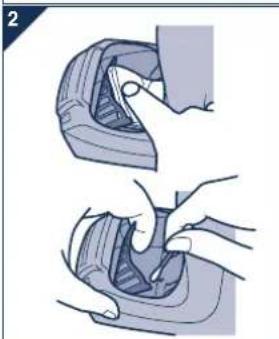

2. Torka försiktigt bort skäggstrån som fastnat i rengöringsfacket med en trasa eller fuktigt papper fuktat med vatten.
3. Rengör rengöringsfackets hörn och ojämna delar med en tops fuktad med vatten.

• Dra inte hårt i gummiskyddet i rengöringsfackets botten. Gummit kan lossna om du drar det för hårt. Du behöver bara lyfta upp det lite grann. Varning – Tvätta inte och häll inte vatten på adaptern eller den självrengörande laddaren. Om du inte iakttar denna varning finns det risk för elektrisk stöt eller kortslutning.

När vattnet inte töms ur rengöringsfacket

Det kan också hända att skäggstrån täpper till avloppsöppningen i botten på rengöringsfacket.

I detta läge kan du inte rengöra eller torka rakapparaten. Tryck ned skäggstråna genom avloppsöppningen med en tandpetare e.dyl.

Ta ur de inbyggda laddbara batterierna

Ta ur de inbyggda laddbara batterierna innan du kastar rakapparaten. Se till att batterierna avyttras på en för ändamålet avsedd plats, om sådan finns. Ta inte isär och byt inte batterierna för att använda rakapparaten på nytt. Detta kan orsaka en brand eller en elektrisk stöt. Låt ett auktoriserat serviceställe byta dem.

• Koppla loss nätkabeln från rakapparaten när du ska ta ur batterierna. Genomför steg ① till ⑦, lyft batterierna och avlägsna dem.

Miljöskydd och återvinningsbara material

Denna rakapparat innehåller Ni-MH-batterier. Var noga med att avyttra batterierna på en för ändamålet avsedd plats, om sådan finns i landet där du bor.

Tärkeää

Ennen käyttöönottoa

Om denna symbol finns på produkterna och/eller medföljande dokumentation, betyder det att förbrukade elektriska och elektroniska produkter inte ska blandas med vanliga hushållssopor. För korrekt hantering,

Inhämtning och återvinning, skada dessa produkter lämnas på återvinningscentraler, där de tas emot utan kostnad. I vissa länder kan du som ett alternativ lämna in dina produkter hos återförsäljaren, när du köper en motsvarande, ny produkt.

Om denna produkt avyttras korrekt sparas värdefulla resurser och eventuellt negativa effekter på den mänskliga hälsan och miljön förhindras, vilket kan bli fallet vid felaktig avyttring. Kontakta din lokala myndighet för mer information om var din närmsta återvinningsstation finns.

Böter kan tillämpas vid felaktig avyttring av dessa sopor, i enlighet med lagstiftningen i landet.

För företagsanvändare inom den Europeiska gemenskapen

Om ni vill kassera elektrisk eller elektronisk utrustning, vänligen kontakta er återförsäljare eller leverantör för mer information.

Information om kassering i övriga länder utanför den Europeiska gemenskapen

Denna symbol gäller bara inom den Europeiska gemenskapen.

Om du vill kassera denna produkt ska du kontakta de lokala myndigheterna eller din återförsäljare, och fråga om korrekt avyttringsmetod.
