ES7109 - Afeitadora PANASONIC - Manual de uso y guía de instrucciones gratis

Tipo de producto	Maquinilla de afeitar eléctrica seca/mojada
Marca	Panasonic
Modelo	ES7109
Alimentación	100-240 V CA, 50-60 Hz (adaptador de corriente)
Tensión del motor	2,4 V CC
Tiempo de carga	1 hora
Autonomía	Aproximadamente 14 afeitados de 3 minutos
Nivel de sonido	67 dB(A) al afeitar, 68 dB(A) al recortar
Uso	Afeitado seco o mojado, utilizable en la ducha
Recortador de patillas	Integrado, retráctil mediante palanca
Panel LCD	Indicador de carga restante (0-100% en pasos del 20%)
Cargador autolimpiante	Incluido, con funciones de limpieza, secado y carga
Limpieza manual	Bajo agua corriente con jabón suave
Reemplazo de piezas	Rejilla protectora: 1 vez al año; cuchillas interiores: 1 vez cada 2 años
Batería	Ni-MH recargable integrada (reemplazo en centro autorizado)
Accesorios incluidos	Cargador autolimpiante, adaptador, cartucho de detergente, cepillo de limpieza, bolsa de viaje
Seguridad	Desconectar antes de limpiar; no usar si la rejilla está dañada; rejilla muy fina
Temperatura de funcionamiento (cargador)	0 a 40 °C
Humedad de funcionamiento (cargador)	Inferior al 95%

Preguntas frecuentes - ES7109 PANASONIC

¿Cómo cargar la maquinilla de afeitar Panasonic ES7109?

Puede cargar la maquinilla de afeitar de dos maneras: con el cargador autolimpiante (inserte la maquinilla, baje el brazo, la carga comienza automáticamente) o directamente con el adaptador de corriente (conecte el enchufe del aparato en la maquinilla y luego el adaptador a la red). El tiempo de carga es de aproximadamente 1 hora. Una carga completa proporciona aproximadamente 14 afeitados de 3 minutos.

¿Puedo usar esta maquinilla en la ducha?

Sí, la maquinilla Panasonic ES7109 es impermeable y se puede usar en la ducha o en el baño para un afeitado mojado. También puede enjuagarla con agua corriente para limpiarla. Asegúrese de no usar agua salada o caliente.

¿Cómo limpiar la maquinilla sin el cargador autolimpiante?

1. Desconecte la maquinilla. 2. Aplique jabón común sobre la rejilla protectora. 3. Encienda la maquinilla y vierta agua sobre la rejilla durante 10-20 segundos. 4. Apáguela, retire el marco de la rejilla y enjuague con agua corriente. 5. Seque con un paño seco y deje secar completamente quitando la rejilla y su marco.

¿Cómo usar el cargador autolimpiante?

1. Fije el cartucho de detergente y el depósito de agua (llene de agua hasta el nivel máximo). 2. Inserte el enchufe en el aparato y conecte el adaptador. 3. Tire del brazo hacia arriba, coloque la maquinilla (apagada) y baje el brazo. 4. Presione el botón [select] para elegir el modo: Limpieza/Seco/Carga u otros. El ciclo comienza automáticamente después de 6 segundos.

¿Cuándo reemplazar la rejilla protectora y las cuchillas interiores?

Reemplace la rejilla protectora una vez al año y las cuchillas interiores cada dos años para mantener un rendimiento óptimo. Utilice únicamente piezas de repuesto Panasonic.

¿Qué significa el parpadeo del panel LCD?

El panel LCD indica la carga restante en pasos del 20%. Durante la carga, los indicadores están encendidos. Al final de la carga, parpadean una vez por segundo, luego cada 2 segundos después de 10 minutos. Si parpadea 0%, quedan 1 a 2 afeitados posibles. Si los indicadores parpadean cada 2 segundos fuera de la carga, puede indicar una anomalía de temperatura o de batería.

¿Puedo usar la maquinilla mientras se carga?

No, no se recomienda usar la maquinilla durante la carga. La maquinilla debe estar apagada al colocarla en el cargador autolimpiante o al conectar el adaptador.

¿Cómo reemplazar el cartucho de detergente del cargador autolimpiante?

1. Retire el depósito de agua y vacíe el líquido anterior. 2. Retire las dos tapas del nuevo cartucho. 3. Mantenga el cartucho horizontalmente y fíjelo en el cargador. 4. Llene el depósito de agua hasta el nivel máximo, cierre la tapa y vuelva a colocarlo. El cartucho debe cambiarse cuando se encienda el indicador de estado (aproximadamente cada 30-40 afeitados para uso diario).

¿Se puede usar la maquinilla sin el cargador autolimpiante?

Sí, la maquinilla es completamente funcional sin el cargador autolimpiante. Puede cargarla mediante el adaptador de corriente y limpiarla manualmente bajo el agua. El cargador es un accesorio opcional para mayor comodidad.

¿Cómo retirar la batería para reciclaje?

La batería Ni-MH integrada debe retirarse antes de desechar el aparato. 1. Desconecte la maquinilla. 2. Siga los pasos de desmontaje (generalmente quitando los tornillos y abriendo la carcasa) para acceder a las baterías. 3. Retire las baterías y deposítelas en un punto de recogida designado. Se recomienda realizar esta operación en un centro de servicio autorizado.

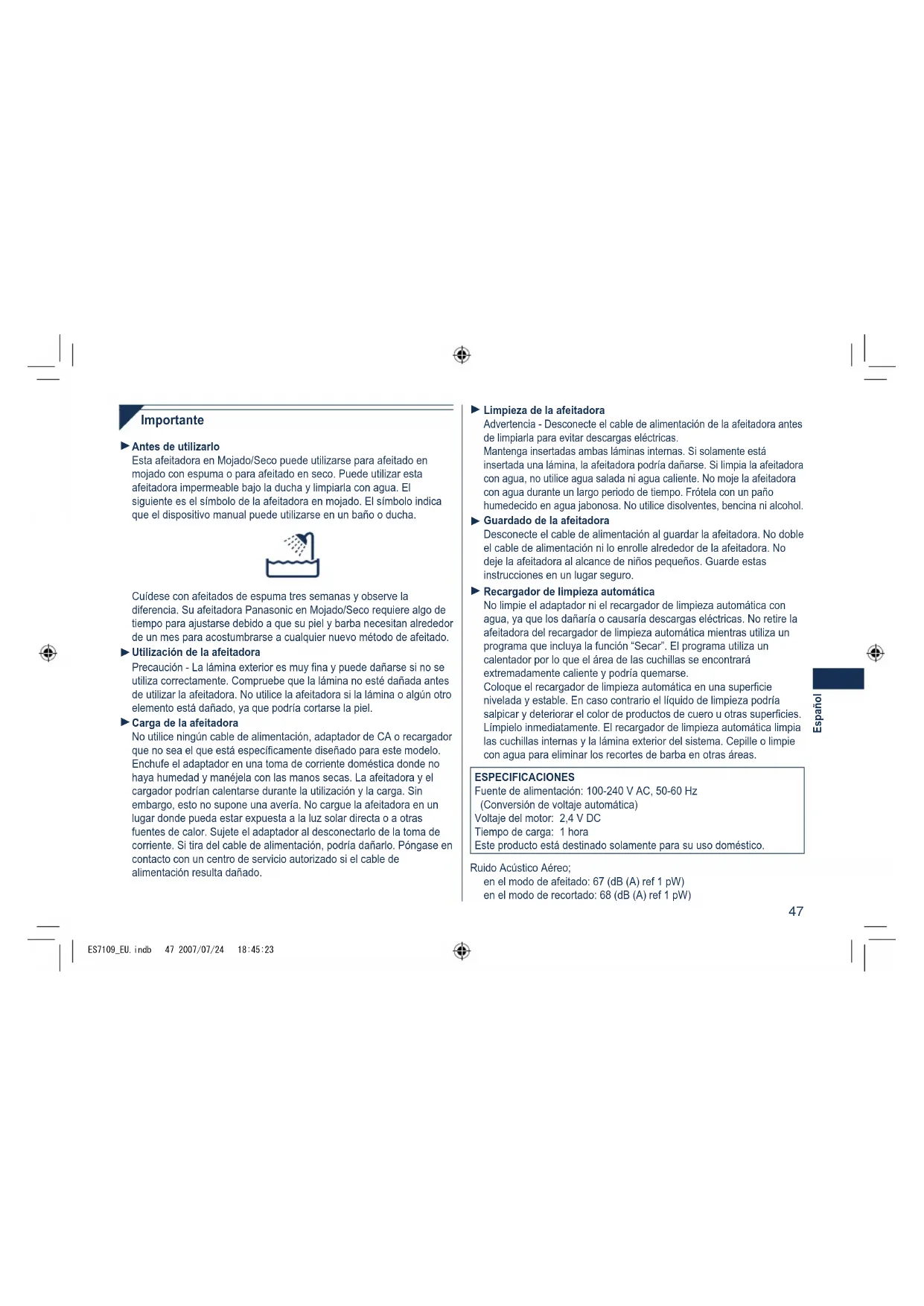

MANUAL DE USUARIO ES7109 PANASONIC

Esta afeitadora en Mojado/Seco puede usarse para afeitado en mojado con espuma o para afeitado en seco. Puede utilizar esta afeitadora impermeable bajo la ducha y limpiarla con agua. El siguiente es el símbolo de la afeitadora en mojado. El símbolo indica que el dispositivo manual puede usarse en un lavabo o ducha.

Cuídese con afeitados de espuma tres semanas y observe la diferencia. Su afeitadora Panasonic en Mojado/Seco requiere algo de tiempo para ajustarse debido a que su piel y barba necesitan alrededor de un mes para acostumbrarse a cualquier nuevo método de afeitado.

Utilización de la afeitadora

Precaución - La lámina exterior es muy fina y puede dañarse si no se utiliza correctamente. Compruebe que la lámina no está dañada antes de utilizar la afeitadora. No use la afeitadora si la lámina o algún elemento está dañado, ya que podría cortarse la piel.

Carga de la afeitadora

No utilice ningún cable de alimentación, adaptador de CA o cargador que no sea el que está asignado para este modelo. Enchufe el adaptador en una toma de corriente doméstica donde no haya humedad y manéjelo con las manos secas. La afeitadora y el cargador podrían calentarse durante la utilización y la carga. Sin embargo, esto no supone una avería. No cargue la afeitadora en un lugar donde pueda estar expuesta a la luz solar directa o a otras fuentes de calor. Sujete el adaptador al desconectarlo de la toma de corriente. Si tira del cable de alimentación, podría dañarlo. Póngase en contacto con un centro de servicios autorizado si el cable de alimentación resulta dañado.

Limpieza de la afeitadora

Advertencia - Desconecte el cable de alimentación de la afeitadora antes de limpiarla para evitar descargas eléctricas. Mantenga insertadas ambas láminas internas. Si solamente está insertada una lámina, la afeitadora podría dañarse. Si limpia la afeitadora con agua, no utilice agua salada ni agua caliente. No sumerja la afeitadora en agua durante un largo periodo de tiempo. Frótela con un paño humedecido en agua jabonosa. No utilice disolventes, bencina ni alcohol.

Guardado de la afeitadora

Desconecte el cable de alimentación al guardar la afeitadora. No doble el cable de alimentación ni lo enrolle alrededor de la afeitadora. No deje la afeitadora al alcance de los niños. Guarde estas instrucciones en un lugar seguro.

Cargador de limpieza automática

No limpie el adaptador ni el recargador de limpieza automática con agua, ya que los dañaría o causaría descargas eléctricas. No retire la afeitadora del recargador de limpieza automática cuando utilice un programa que incluya la función "Secar". El programa usa un calentador, por lo que el aire de las cuchillas se encontrará extremadamente caliente y podría quemarse. Coloque el recargador de limpieza automática en una superficie nivelada y estable. En caso contrario, el líquido de limpieza podrá salpicar y deteriorar el color de productos de cuero u otras superficies. Limpie inmediatamente. El recargador de limpieza automática limpia las cuchillas internas y la lámina exterior del sistema. Cepille o limpie con agua para eliminar los recortes de barba en otras áreas.

ESPECIFICACIONES

Fuente de alimentación: 100-240 V CA, 50-60 Hz

(Conversión de voltaje automática)

Voltaje del motor: 2,4 V CC

Tiempo de carga: 1 hora

Este producto está destinado solamente para su uso doméstico.

Ruido Acústico Aéreo:

en el modo de afeitado: 67 (dB (A) ref 1 pW)

en el modo de recortado: 68 (dB (A) ref 1 pW)

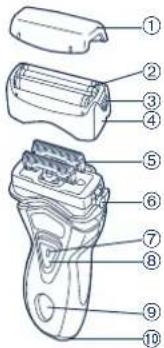

Identificación de las partes

Tapa protectora (2) Lámina exterior del sistema (3) Botones de liberación de la lámina exterior del sistema (4) Marco de la lámina (5) Cuchillas internas (6) Botones de liberación del marco de la lámina (7) Botón de Bloqueo del Interruptor

(8) Interruptor Apagado/Encendido (9) Panel LCD Conexión del aparato Cortapatillas (10) Mango del cortapatillas (11) Adaptador (RE7-40) Cable de alimentación (12) Clavija del aparato

(13) Recargador de limpieza automática

(2) Lámpara de limpieza

(Al que nos referiremos como el "Recargador".)

② Lámpara de secado Lámpara de carga (25) Lámpara de estado 26 Botón de selección 7 Bandeja de limpieza 28 Línea de alimentación de agua 29 Bolsa de viaje Escobilla de limpieza

Entorno de funcionamiento para el recargador de limpieza automática

Temperatura de funcionamiento: 0-40 °C

Humedad de funcionamiento: Menor de 95%

• Si utilizas el recargador de limpieza automática en temperaturas que excedan el rango anterior, pueden aparecer los siguientes problemas.
• El tiempo de energía de la afeitadora se reduce.
• El recargador puede dejar de funcionar.
• La duración de la batería recargable se reduce. (Solamente cuando utilices el recargador en bajas temperaturas.) En este caso, los indicadores en el panel LCD parpadearán dos veces.
• Si no se ilumina, espere un tiempo hasta que se ilumine.
• Dependiendo del entorno, la afeitadora podrá no secarse de forma homogénea si seleccionas un programa que incluya la función "Secar". En este caso, selecciona el programa de secado.

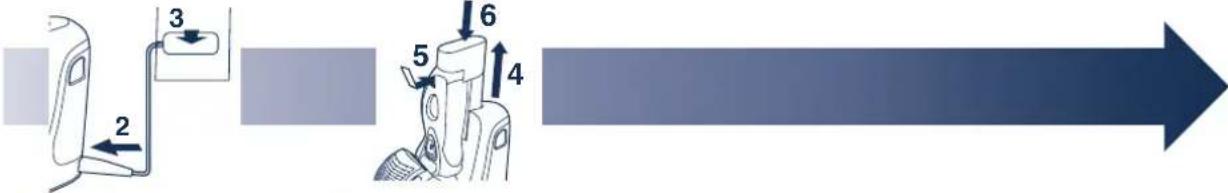

Carga con el recargador de limpieza automática

Frote cuidadosamente las gotas de agua que puedan quedar en o alrededor del recargador para que quede seco antes de cargarlo.

1. Instale el cartucho de detergente y el depósito de agua en el recargador de limpieza automática. (Página 51) 2. Inserte el enchufe del dispositivo. 3. Enchufe el adaptador.

4. Tire del brazo hasta que haga clic.

5. Retire la tapa protectora y, a continuación, instale la afeitadora.

• Aclare la afeitadora antes de instalarla.
• Compruebe que la lámina exterior no está deformada ni dañada al instalar la afeitadora.

6. Empuje el brazo hasta que haga clic.

• Se ilumina y comienza la carga. La carga se completa cuando los indicadores en el panel LCD parpadean. (Máx. 1 hora)
• Puede mantener la afeitadora conectada al recargador o conectada al adaptador, cuando no se esté usando, para mantener la batería cargada completamente. La afeitadora no se sobrecargará. Carga sin el recargador de limpieza automática

La afeitadora puede cargarse también sin el recargador. 1. Inserte el enchufe del dispositivo en la afeitadora. 2. Enchufe el adaptador en una toma de corriente doméstica.

Acerca del panel LCD

El panel LCD muestra la capacidad restante de la batería desde 0 % a 100 % en incrementos de 20 %.

Durante la carga

Se ilumina.

Cuando la energía se haya completado

Los indicadores parpadean una vez por segundo.

10 minutos después de completar la carga

Los indicadores parpadean una vez cada 2 segundos.

Cuando la capacidad de la batería es baja

• Puede afeitarse 1 o 2 veces antes de que aparezca "0%". (Esto puede variar dependiendo de la utilización.)

Aparece "0%" y parpadea

• Una energía completa proporcionará suficiente alimentación durante 14 afeitadas de 3 horas cada una.

Utilización del cortapatillas

Deslice el mango del cortapatillas hacia arriba. Colóquelo en ángulo recto con su piel y muévalo hacia abajo para recortar las patillas.

Utilización de la afeitadora

1. Pulse el botón de bloqueo del interruptor y deslice el interruptor de Apagado/Encendido hacia arriba.

2. Sujete la afeitadora como se muestra anteriormente y aféitese.

• Comience a afeitarse aplicando una suave presión sobre la cara. Estire la piel con la mano libre y encuentre la afeitadora, haga delante y atrás en la dirección de la barba. Puede incrementar la presión a medida que la piel se acostumbre a la afeitadora. Aplicar una presión excesiva no proporciona un afeitado más apurado.

Limpieza con el recargador de limpieza automática

Preparación del recargador de limpieza automática

Retire el enchufe de la afeitadora y el dispositivo del recargador de limpieza automática.

1 Retire el depósito de agua y, a continuación, abra la tapa del depósito de agua. 2 Elimine el líquido de limpieza anterior y, a continuación, enjuague el depósito de agua.

3 Llénelo con agua hasta el nivel marcado. - Evite que el agua sobrepase el nivel marcado. Esto causaría que el líquido de limpieza salpicara. 4 Cierre bien la tapa del depósito de agua y, a continuación, instale el depósito.

5 Despegue los sellos del nuevo cartucho de detergente. (2)

• Sujete el cartucho de detergente horizontalmente. (El detergente podrá derramarse si se inclina el cartucho demasiado.)

6 Instale el cartucho de detergente.

• Reemplace el cartucho de detergente cuando se ilumine la lámpara de estado. Utilice la tabla siguiente como guía.

Afeito Limpieza Reutilización
1 vez/día	1 vez/día aprox. 30-40 veces
	1 vez/3 días aprox. 10-15 veces
	1 vez/semana aprox. 4-7 veces

La fecha de caducidad del líquido de limpieza es de 6 meses una vez abierto. Si no utiliza el líquido de limpieza durante más de 6 meses,

tire el cartucho de detergente y el líquido de limpieza.

• Utilice solamente el detergente especial para el recargador de limpieza automática para afeitadoras Panasonic.
• Cambie siempre el cartucho del detergente y el líquido de limpieza del depósito de agua al mismo tiempo. Agregar agua o cambiar solamente el cartucho de detergente causará un deterioro en las funciones de limpieza.
• Si utiliza el recargador de limpieza automática, el detergente concentrado del cartucho se diluye en el agua en el depósito y se convierte en líquido de limpieza.

Limpieza de la afeitadora

1 Inserte el enchufe del dispositivo.

Enchufe el adaptador.

Retire el jabón o el agua de la afeitadora si se ha lavado con jabón de manos o cualquier otro detergente.

3 Tire del brazo.

4 Retire la tapa protectora y, a continuación, instale la afeitadora.

• Apague la afeitadora antes de instalarla.
• Compruebe que la lámina exterior no está deformada ni dañada al instalar la afeitadora.

6 Pulse [select] para seleccionar el programa.

• Cada vez que pulse [select], el programa cambiará de "Limpiar/Secar/Cargar" → "Limpiar/Secar" → "Secar/Cargar" → "Secar" → "Cargar".
• Los programas comienzan, aproximadamente, 6 segundos después de su selección.
• El programa será abortado si se corta la energía. En este caso, reinicie el programa de nuevo desde el principio.
• No retire el cartucho de detergente ni el depósito de agua ya que el líquido de limpieza podrá salpicar causando averías.

5 Empuje el brazo hacia abajo.

Programa	Indicaciones de selección de programa				En la afeitadora	Resumen al final del programa
	En el recargador			Programa cambiable a mitad de duración charge		En el recargador			En la afeitadora	Tiempo requerido (gula)
	clean dry charge	clean dry
1Cargar	○	○	○·	2345	Se ilumina	○	○	○	Parpadea 1	hora
2Limpiar/Secar/Cargar	○	○	○	3	Se ilumina durante la carga	○	○	○	Parpadea 4	h 30 m
3Limpiar/Secar	○	○	○	2	-	○	○	○	- 3 horas
4Secar/Cargar	○	○	○	236	Se ilumina durante la carga	○	○	○	Parpadea 4	h 20 m
5Secar	○	○	○	234	-	○	○	○	- 2 h 50 m

*La lámpara se apaga en 6 segundos.

▷▷▷ Limpieza con el recargador de limpieza automática (continuación)

Realice estas acciones si la lámpara de estado parpadea o se ilumina durante el programa "Limpiar/Secar/Cargar" o el programa "Limpiar/Secar".

Parpadea Se ilumina

Coloque correctamente el cartucho de detergente y, a continuación, reinicie un programa.

Si la lámpara de estado se apaga

Continúe con el programa.

Retire la afeitadora del recargador de limpieza automática y, a continuación, compruebe que la lámpara [clean] se ha apagado. (Tenga cuidado ya que la cuchilla podrá estar caliente o mojada.) Compruebe que el depósito de agua está correctamente instalado, la tapa del depósito de agua bien cerrada y el recargador de limpieza automática está colocado horizontalmente.

Cuando se ha corregido una anomalía

Pulse y mantenga pulsado [select] durante, aproximadamente, 2 segundos para apagar la lámpara de estado y, a continuación, reinicie el programa.

Cuando no se haya encontrado ninguna anomalía

Es el momento de cambiar el cartucho de detergente y el líquido de limpieza del depósito de agua. Vacíe el líquido de limpieza anterior del depósito de agua y, a continuación, rellénelo con agua. Reemplace el cartucho antiguo de detergente y, a continuación, reinicie el programa.

Cuando la lámpara de estado se apaga

Continúe con el programa. Póngase

Cuando la lámpara de estado vuelve a iluminarse

Limpieza de la afeitadora sin el recargador de limpieza automática

1. Desconecte el cable de alimentación de la afeitadora.
2. Aplique jabón de manos a la lámina exterior.
3. Encienda la afeitadora y, a continuación, enjuague con agua la lámina exterior.
4. Enjuague la afeitadora durante 10-20 segundos.

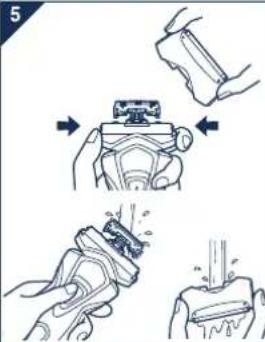

5. Retire el marco de la lámina y límpiela con agua corriente.
6. Limpie las gotas de agua con un paño seco.
7. Retire la lámina exterior del sistema y el marco de la lámina para secarlos completamente.

Sustitución de la lámina exterior del sistema y las cuchillas internas

Lámina exterior del sistema una vez al año, cuchilla interna una vez cada dos años

Sustitución de la lámina exterior del sistema

1. Pulse los botones y levántelas hacia arriba como se muestra en la ilustración.
2. Inserte la lámina exterior del sistema empujándola hacia abajo hasta que haga clic.

Sustitución de las cuchillas internas

1. Pulse los botones y levántelas hacia arriba como se muestra en la ilustración.
2. Retire las cuchillas internas de una en una como se muestra en la ilustración.
3. No toque los bordes (partes de metal) de las cuchillas internas para evitar daños en las manos.
4. Inserte las cuchillas internas de una en una hasta que hagan clic y como se muestra en la ilustración.

Limpieza con la escobilla

Limpie las cuchillas internas usando la escobilla moviéndola en dirección (A). Limpie la lámina exterior del sistema, el cuerpo de la afeitadora y la recortadora usando la escobilla larga. - No mueva la escobilla en dirección (B) ya que dañaría las cuchillas internas y afectaría su filo. - No utilice la escobilla para limpiar las láminas exteriores.

Limpieza del recargador de limpieza automática

Los recortes de la barba pueden quedar adheridos a la bandeja de limpieza del recargador de limpieza automática. Siga los pasos descritos a continuación para eliminarlos. Es recomendable hacer esto cada vez que cambie el cartucho de detergente.

1. Asegúrese de eliminar el depósito de agua y el enchufe del dispositivo del recargador de limpieza automática. Tenga cuidado de no derramar el líquido de limpieza.
2. Frote suavemente cualquier recorte de barba adherido al interior de la bandeja de limpieza con un paño o pañuelo de papel humedecido con agua.
3. Limpie las esquinas y las partes desniveladas de la bandeja de limpieza con un trozo de algodón humedecido con agua.
4. No tire con fuerza del protector de goma de las cuchillas del fondo de la bandeja de limpieza. La goma podría salirse si tira con fuerza. Solamente es necesario tirar con suavidad.
5. Advertencia - No lave ni aplique agua al adaptador o al recargador de limpieza automática. No seguir estas precauciones puede causar descargas eléctricas o cortocircuito.

▸ Cuando el agua no se vacía de la bandeja de limpieza

Los recortes de barba pueden obstruir la salida de agua de la parte inferior de la bandeja de limpieza. En este caso, no utilice la afeitadora ni la seque.

Empuje los recortes de barba por el agujero de salida con un palillo de dientes, etc.

Eliminación de las baterías recargables integradas

Retire las baterías recargables incorporadas antes de deshacerse de la afeitadora. Por favor, asegúrese de que las baterías sean desechadas en el lugar oficialmente designado, si es que existe. No desmonte ni reemplace las baterías para volver a usar la afeitadora. Podría causar fuego o descargas eléctricas. Reemplácelas en un centro de servicios autorizado.

• Desconecte el cable de alimentación de la afeitadora al extraer las baterías.
• Lleve a cabo los pasos ① a ⑦ y levante las baterías, después retírelas.

Para protección ambiental y reciclaje de materiales

Esta afeitadora incluye baterías Ni-MH. Por favor, asegúrese de que las baterías sean desechadas en algún lugar oficialmente designado, si es que existe, en su país.

Altura de sustituir el cartucho de detergente y el líquido de limpieza dentro del depósito de agua. Drene el líquido de limpieza antiguo del depósito de agua y vuelva a llenar con agua. Sustituya el cartucho de detergente antiguo y reinicie el ciclo.

Información sobre la eliminación para los usuarios de equipos eléctricos y electrónicos usados (particulares)

La aparición de este símbolo en un producto y/o en el documento adjunto indica que los productos eléctricos y electrónicos usados no deben mezclarse con la basura doméstica general.

Para que estos productos se sometan a un proceso adecuado de tratamiento, recuperación y reciclaje, llévelos a los puntos de recogida designados, donde

los admitirán sin coste alguno. En algunos países existe también la posibilidad de devolver los productos a su minorista local al comprar un producto nuevo equivalente. Si desecha el producto correctamente, estará contribuyendo a preservar valiosos recursos y a evitar cualquier posible efecto negativo en la salud de las personas y en el medio ambiente que pudiera producirse debido al tratamiento inadecuado de desechos. Póngase en contacto con su autoridad local para que le informen detalladamente sobre el punto de recogida designado más cercano.

De acuerdo con la legislación nacional, podrían aplicarse multas por la eliminación incorrecta de estos desechos.

Para empresas de la Unión Europea

Si desea desechar equipos eléctricos y electrónicos, póngase en contacto con su distribuidor o proveedor para que le informe detalladamente.

Información sobre la eliminación en otros países no pertenecientes a la Unión Europea

Este símbolo solo es válido en la Unión Europea.

Si desea desechar este producto, póngase en contacto con las autoridades locales o con su distribuidor para que le informen sobre el método correcto de eliminación.
