MODE D'EMPLOI ES7109 PANASONIC

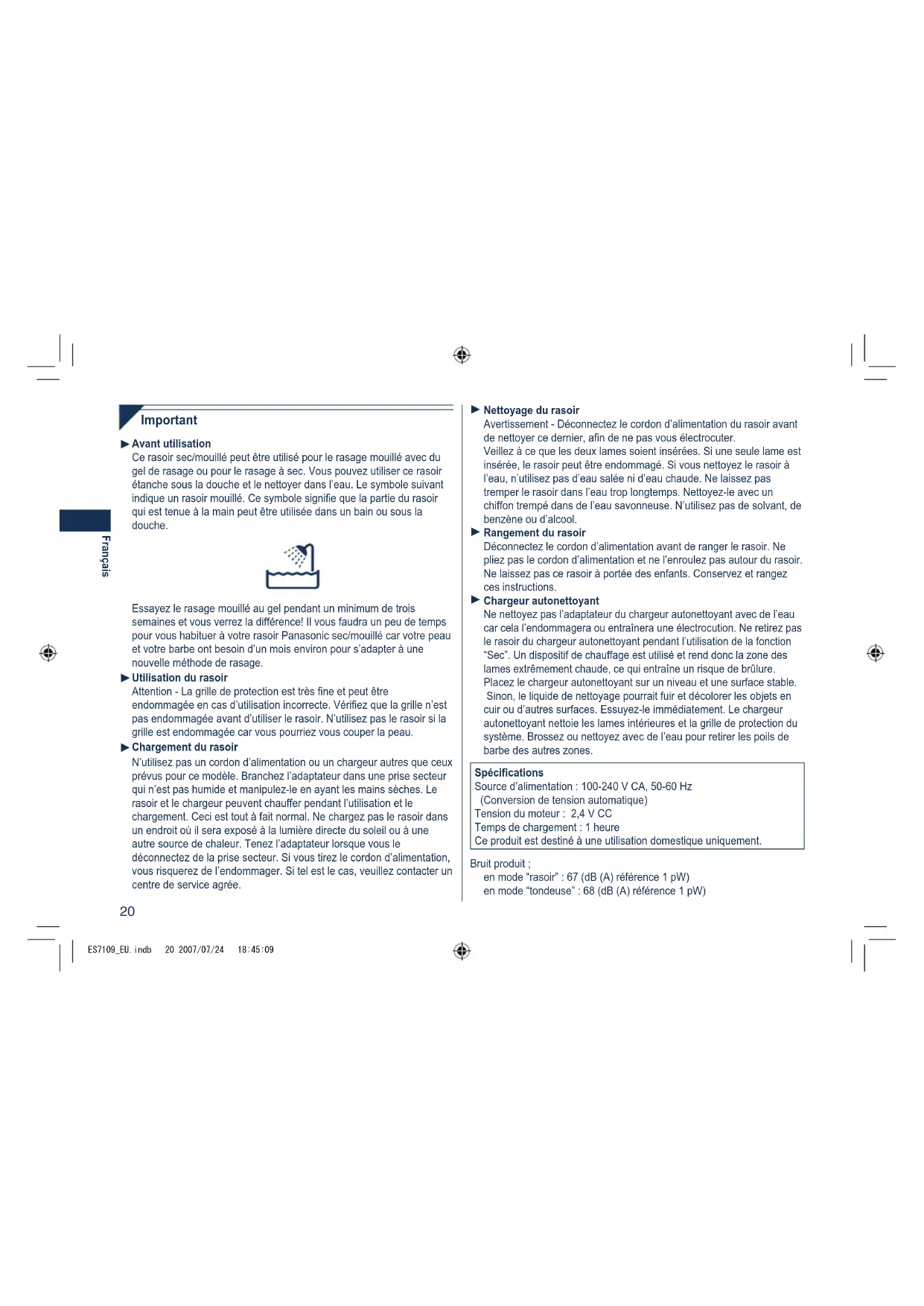

ES7109_EU.indb 19 2007/07/24 18:45:0920 Français Important Avant utilisation Ce rasoir sec/mouillé peut être utilisé pour le rasage mouillé avec du gel de rasage ou pour le rasage à sec. Vous pouvez utiliser ce rasoir étanche sous la douche et le nettoyer dans l’eau. Le symbole suivant indique un rasoir mouillé. Ce symbole signie que la partie du rasoir qui est tenue à la main peut être utilisée dans un bain ou sous la douche. Essayez le rasage mouillé au gel pendant un minimum de trois semaines et vous verrez la différence! Il vous faudra un peu de temps pour vous habituer à votre rasoir Panasonic sec/mouillé car votre peau et votre barbe ont besoin d’un mois environ pour s’adapter à une nouvelle méthode de rasage. Utilisation du rasoir Attention - La grille de protection est très ne et peut être endommagée en cas d’utilisation incorrecte. Vériez que la grille n’est pas endommagée avant d’utiliser le rasoir. N’utilisez pas le rasoir si la grille est endommagée car vous pourriez vous couper la peau. Chargement du rasoir N’utilisez pas un cordon d’alimentation ou un chargeur autres que ceux prévus pour ce modèle. Branchez l’adaptateur dans une prise secteur qui n’est pas humide et manipulez-le en ayant les mains sèches. Le rasoir et le chargeur peuvent chauffer pendant l’utilisation et le chargement. Ceci est tout à fait normal. Ne chargez pas le rasoir dans un endroit où il sera exposé à la lumière directe du soleil ou à une autre source de chaleur. Tenez l’adaptateur lorsque vous le déconnectez de la prise secteur. Si vous tirez le cordon d’alimentation, vous risquerez de l’endommager. Si tel est le cas, veuillez contacter un centre de service agrée.

Nettoyage du rasoir Avertissement - Déconnectez le cordon d’alimentation du rasoir avant de nettoyer ce dernier, an de ne pas vous électrocuter. Veillez à ce que les deux lames soient insérées. Si une seule lame est insérée, le rasoir peut être endommagé. Si vous nettoyez le rasoir à l’eau, n’utilisez pas d’eau salée ni d’eau chaude. Ne laissez pas tremper le rasoir dans l’eau trop longtemps. Nettoyez-le avec un chiffon trempé dans de l’eau savonneuse. N’utilisez pas de solvant, de benzène ou d’alcool. Rangement du rasoir Déconnectez le cordon d’alimentation avant de ranger le rasoir. Ne pliez pas le cordon d’alimentation et ne l’enroulez pas autour du rasoir. Ne laissez pas ce rasoir à portée des enfants. Conservez et rangez ces instructions. Chargeur autonettoyant Ne nettoyez pas l’adaptateur du chargeur autonettoyant avec de l’eau car cela l’endommagera ou entraînera une électrocution. Ne retirez pas le rasoir du chargeur autonettoyant pendant l’utilisation de la fonction “Sec”. Un dispositif de chauffage est utilisé et rend donc la zone des lames extrêmement chaude, ce qui entraîne un risque de brûlure.

acez le chargeur autonettoyant sur un niveau et une surface stable. Sinon, le liquide de nettoyage pourrait fuir et décolorer les objets en cuir ou d’autres surfaces. Essuyez-le immédiatement. Le chargeur autonettoyant nettoie les lames intérieures et la grille de protection du système. Brossez ou nettoyez avec de l’eau pour retirer les poils de barbe des autres zones. Spécications Source d’alimentation : 100-240 V CA, 50-60 Hz (Conversion de tension automatique) Tension du moteur : 2,4 V CC Temps de chargement : 1 heure Ce produit est destiné à une utilisation domestique uniquement. Bruit produit ; en mode “rasoir” : 67 (dB (A) référence 1 pW) en mode “tondeuse” : 68 (dB (A) référence 1 pW)

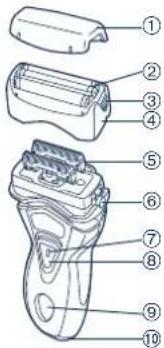

Couvercle de protection

Grille de protection du système

Boutons de déverrouillage de la grille de protection du système

Boutons de déverrouillage du cadre de grille de protection

Bouton de verrouillage d’interrupteur

Interrupteur MARCHE/ARRET

Levier du taille-favoris

Cordon d’alimentation

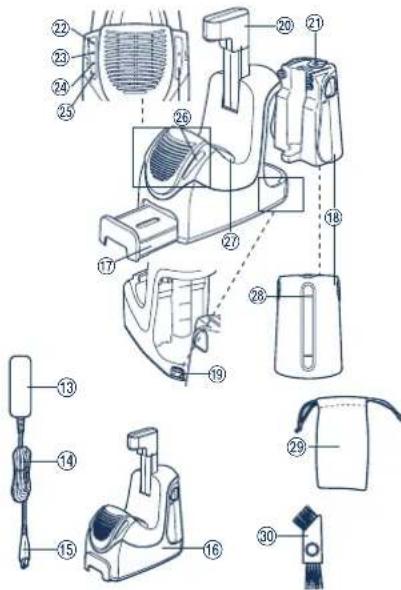

Chargeur autonettoyant (Appelé “Chargeur”.)

Cartouche de détergent

Couvercle du réservoir d’eau

Indicateur d’état “clean” (nettoyage)

Indicateur d’état “dry” (sec)

Indicateur d’état “charge” (chargement)

Plateau de nettoyage

Niveau d’eau maximum

Brosse de nettoyage Environnement de fonctionnement du chargeur autonettoyant Température de fonctionnement : 0-40 °C Humidité de fonctionnement : Inférieure à 95% Si vous utilisez le chargeur autonettoyant à des températures supérieures à la plage indiquée ci-dessus, les problèmes suivants risquent de se produire. Le temps nécessaire au chargement augmente. Le chargeur arrête de fonctionner. La durée de vie de la batterie rechargeable diminue. (Uniquement lorsque le chargeur est utilisé à des températures trop basses.) Dans ce cas, les indicateurs du panneau LCD se mettront à clignoter toutes les deux secondes environ. Si ne s’allume pas, patientez pendant un court instant jusqu’à ce qu’il s’allume. En fonction de l’environnement d’utilisation, le rasoir peut ne pas sécher même si la fonction “Sec” est utilisée. Dans ce cas, essuyez toute trace d’eau à l’aide d’un chiffon sec.

ES7109_EU.indb 21 2007/07/24 18:45:1022 Français Chargement à l’aide du chargeur autonettoyant Chargement Essuyez avec soin toute trace d’eau sur ou à proximité du chargeur an qu’il soit bien sec avant le démarrage du chargement.

Fixez la cartouche de détergent et le réservoir d’eau sur le chargeur autonettoyant. Page 24

Insérez la prise dans l’appareil.

Branchez l’adaptateur.

Tirez le bras vers le haut jusqu’à ce qu’il émette un “clic”.

Retirez le couvercle de protection puis xez le rasoir. Eteignez le rasoir avant de le xer.Vériez que la grille de protection n’est pas déformée ou endommagée lorsque vous xez le rasoir.

Abaissez le bras jusqu’à ce qu’il émette un “clic”. s’allume puis la recharge démarre.La recharge est terminée dès que les indicateurs du panneau LCD commencent à clignoter. (1 heure après au maximum)

Vous pouvez soit laisser le rasoir sur le chargeur, soit connecter le rasoir à l’adaptateur lorsqu’il n’est pas utilisé an de maintenir la batterie complètement chargée. Le rasoir ne sera jamais trop chargé. Chargement sans le chargeur autonettoyantIl est également possible de le recharger sans le chargeur.1. Insérez la prise de l’appareil dans le rasoir.2. Branchez l’adaptateur à la prise secteur.

ES7109_EU.indb 22 2007/07/24 18:45:1023 Français A propos du panneau LCD Le panneau LCD indique la charge restante de la pile, allant de 0% à 100%, par pas de 20%. Pendant le chargement Une fois le chargement terminé 10 minutes après la n du chargement s’allume. Les indicateurs clignotent une fois par seconde. Les indicateurs clignotent une fois toutes les 2 secondes. Lorsque la capacité de la batterie est faible Une fois que l’indication “0%” s’afche, il est possible de se raser 1 à 2 fois. (Cela dépend des conditions d’utilisation.)

“0%” s’afche et se met à clignoter. Une pleine charge permettra d’effectuer environ 14 rasages de 3 minutes chacun.

Utilisation du taille-favoris Faites glisser le levier du taille-favoris vers le haut. Positionnez le taille-favoris à angle droit sur votre peau et descendez pour tailler vos favoris.

Utilisation du rasoir Se raser 90˚

Appuyez sur le bouton de verrouillage de l’interrupteur et faites glisser l’interrupteur MARCHE/ARRET vers le haut.

Tenez le rasoir comme illustré ci-dessus et rasez- vous. Commencez à vous raser en appuyant légèrement sur votre visage. Tendez votre peau à l’aide de l’autre main et faites des allers-retours en direction de la barbe. Vous pouvez appuyer un peu plus au fur et à mesure que votre peau s’habitue au rasoir. Néanmoins, le fait d’appuyer très fort n’augmente pas l’efcacité du rasage.

ES7109_EU.indb 23 2007/07/24 18:45:1024 Français Nettoyage à l’aide du chargeur autonettoyant Entretien Préparation du chargeur autonettoyantRetirez le rasoir et la prise de l’appareil du chargeur autonettoyant.

Retirez le réservoir d’eau puis ouvrez le couvercle du réservoir d’eau.

Retirez le liquide de nettoyage ancien puis rincez le réservoir d’eau.

Versez de l’eau ordinaire jusqu’au niveau d’eau maximum.Ne laissez pas l’eau dépasser le niveau d’eau maximum. Cela pourrait entraîner une fuite du liquide de nettoyage.

Fermez le couvercle du réservoir d’eau puis xez le réservoir.

Retirez les cachets de la nouvelle cartouche de détergent. (2 cachets)Tenez la cartouche de détergent horizontalement. (Le détergent peut fuir si la cartouche de détergent est trop inclinée.)

Fixez la cartouche de détergent. Remplacez la cartouche de détergent lorsque l’indicateur d’état est allumé. Utilisez le tableau ci-dessous comme guide. Rasage Nettoyage Utilisation1 fois/jour1 fois/jour environ 30-40 fois1 fois tous les 3 jours environ 10-15 fois1 fois/semaine environ 4-7 foisLa date limite d’utilisation du liquide de nettoyage est de 6 mois après son ouverture. Si vous n’utilisez pas le liquide de nettoyage pendant plus de 6 mois, jetez la cartouche de détergent et le liquide de nettoyage. N’utilisez que le détergent spécial pour chargeur autonettoyant de rasoir Panasonic.Changez toujours la cartouche de détergent et le liquide de nettoyage du réservoir d’eau en même temps. Le fait d’ajouter de l’eau ou de ne changer que la cartouche de détergent ou l’eau entraînera une détérioration des fonctions de nettoyage.Si vous faites fonctionner le chargeur autonettoyant, le détergent concentré dans la cartouche de détergent se dilue et l’eau se trouvant à l’intérieur du réservoir deviendra un liquide de nettoyage.

Insérez la prise dans l’appareil.

Branchez l’adaptateur. Retirez toute trace de savon ou d’eau du rasoir si ce dernier a été lavé avec du savon ordinaire ou tout autre détergent.

Tirez le bras vers le haut.

Retirez le couvercle de protection puis xez le rasoir. Eteignez le rasoir avant de le xer. Vériez que la grille de protection n’est pas déformée ou endommagée lorsque vous xez le rasoir.

Appuyez sur [select] pour sélectionner l’utilisation souhaitée. Chaque fois que vous appuyez sur [select], l’utilisation passe à “Nettoyage/Sec/Chargement” “Nettoyage/Sec” “Sec/ Chargement” “Sec” “Chargement”. L’utilisation sélectionnée démarre environ 6 secondes après la sélection. Le fonctionnement s’arrête immédiatement en cas de coupure de courant. Dans ce cas, sélectionnez à nouveau l’utilisation souhaitée. Ne retirez pas la cartouche de détergent ou le réservoir d’eau car cela pourrait entraîner une fuite du liquide de nettoyage et un dysfonctionnement.

Utilisation Indications de sélection d’utilisation Sur le rasoir

Récapitulatif de n d’utilisation Sur le chargeur Type d’utilisation modiable en cours d’utilisation Sur le chargeur Sur le rasoir Temps nécessaire (guide) clean dry charge clean dry charge

S’allume pendant la recharge

S’allume pendant la recharge

– 2 h 50 min *L’indicateur s’éteint en 6 secondes.

ES7109_EU.indb 25 2007/07/24 18:45:1226 Français 1 1 1 Nettoyage à l’aide du chargeur autonettoyant (suite)

1 Effectuer les opérations suivantes si l’indicateur d’état clignote ou s’allume pendant l’utilisation en mode “Nettoyage/Sec/Chargement” ou “Nettoyage/Sec”. Clignote Allumé Placez la cartouche de détergent correctement et démarrez un type d’utilisation. Retirez le rasoir du chargeur autonettoyant puis vériez que l’indicateur [clean] s’est éteint. (Faites bien attention car la lame peut être chaude ou humide.) Vériez que le réservoir d’eau est xé correctement, que le couvercle de réservoir d’eau est bien fermé et que le chargeur autonettoyant est placé horizontalement. Si l’indicateur d’état s’éteint Continuez un type d’utilisation. Lorsqu’une anomalie a été corrigée Lorsqu’aucune anomalie n’a été détectée Maintenez [select] appuyé pendant environ 2 secondes pour éteindre l’indicateur d’état, puis redémarrez un type d’utilisation. Vous pouvez maintenant remplacer la cartouche de détergent et le liquide à l’intérieur du réservoir d’eau. Videz le liquide de nettoyage ancien du réservoir d’eau, puis remplissez à nouveau avec de l’eau. Remplacez l’ancienne cartouche de détergent puis redémarrez le type d’utilisation. Lorsque l’indicateur d’état s’éteint Lorsque l’indicateur d’état s’allume de nouveau Continuez un type d’utilisation. Contactez un centre de service agréé. Nettoyage du rasoir sans le chargeur autonettoyant

1. Débranchez le cordon

d’alimentation du rasoir.

2. Appliquez du savon ordinaire sur

la grille de protection.

3. Allumez le rasoir puis versez de

l’eau sur la grille de protection.

4. Eteignez le rasoir après environ

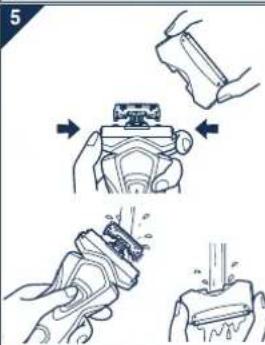

5. Retirez le cadre de la grille de

protection et nettoyez-le à l’eau courante.

6. Essuyez toute trace d’eau à l’aide

externe ainsi que son cadre de support, pour permettre un séchage complet de l’appareil. ES7109_EU.indb 26 2007/07/24 18:45:1327 Français Remplacement de la grille de protection du système et des lames intérieures grille de protection du système une fois par an lame intérieure du système une fois tous les deux ans Remplacement de la grille de protection du système

1. Appuyez sur les boutons et

soulevez comme indiqué sur l’illustration.

2. Insérez la grille de protection du

système en l’abaissant jusqu’à ce qu’elle émette un “clic”. Remplacement des lames intérieures

1. Appuyez sur les boutons et

soulevez comme indiqué sur l’illustration.

2. Retirez les lames intérieures, une

à la fois comme indiqué sur l’illustration. Ne touchez pas le l (partie métallique) des lames intérieures pour ne pas vous blesser les mains.

3. Insérez les lames intérieures, une

à la fois, jusqu’à ce qu’elles émettent un “clic” comme indiqué sur l’illustration.

Nettoyage avec la brosse (A) (B)

1. Nettoyez les lames intérieures à

l’aide de la brosse courte en brossant dans le sens (A). Nettoyez la grille de protection du système, le corps du rasoir et le taille-favoris à l’aide de la brosse longue. Ne brossez pas avec la brosse courte dans le sens (B) car cela endommagera les lames intérieures et affectera leur efcacité. N’utilisez pas la brosse courte pour nettoyer la grille de protection.

Nettoyage du chargeur autonettoyant Des poils peuvent se xer sur le plateau de nettoyage du chargeur autonettoyant. Suivez les étapes ci-dessous pour les retirer. Nous recommandons d’effectuer cette opération à chaque fois que vous changez la cartouche de détergent.

1. Assurez-vous de retirer le

réservoir d’eau et la prise de l’appareil du chargeur autonettoyant. Faites attention à ne pas renverser le liquide de nettoyage.

ES7109_EU.indb 27 2007/07/24 18:45:1328 Français Retrait des batteries rechargeables intégrées Retirez les batteries rechargeables intégrées avant de mettre le rasoir au rebut. Veuillez vous assurer de vous débarrasser des batteries dans un endroit prévu à cet effet, comme une déchèterie. Ne démontez pas et ne remettez pas les batteries en place pour utiliser à nouveau le rasoir. Cela pourrait entraîner un incendie ou une électrocution. Faites-les remettre en place dans un centre de service agréé. Débranchez le cordon d’alimentation du rasoir avant de retirer les batteries. Effectuez les étapes de

, surélevez les batteries, et retirez-les.

Protection de l’environnement et recyclage des matériaux Ce rasoir contient des batteries au Ni-MH. Veuillez vous assurer que les batteries soient mises au rebut dans un endroit prévu à cet effet, comme une déchèterie.

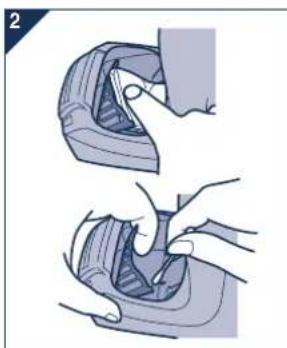

2. Essuyez doucement toute trace

de poils collés à l’intérieur du plateau de nettoyage à l’aide d’un chiffon ou d’un mouchoir en papier humidié avec de l’eau. Nettoyez les coins et les parties inégales du plateau de nettoyage à l’aide d’un coton- tige humidié avec de l’eau.

Ne forcez pas en tirant sur le protecteur de lame en caoutchouc situé en bas du plateau de nettoyage. Le caoutchouc pourrait se détacher si vous tirez trop fort dessus. Il suft de le soulever légèrement. Avertissement - Ne lavez pas et n’appliquez pas d’eau sur l’adaptateur ou sur le chargeur autonettoyant. Si cette consigne n’est pas respectée, une électrocution ou des courts circuits pourraient se produire.

Lorsque l’eau ne sort pas du plateau de nettoyage Des poils peuvent boucher l’orice en bas du plateau de nettoyage. Dans ce cas, vous ne pouvez pas nettoyer ou sécher le rasoir. Poussez les poils hors de l’orice à l’aide d’un cure-dent, etc.
