MANUAL DE UTILIZARE ES7109 PANASONIC

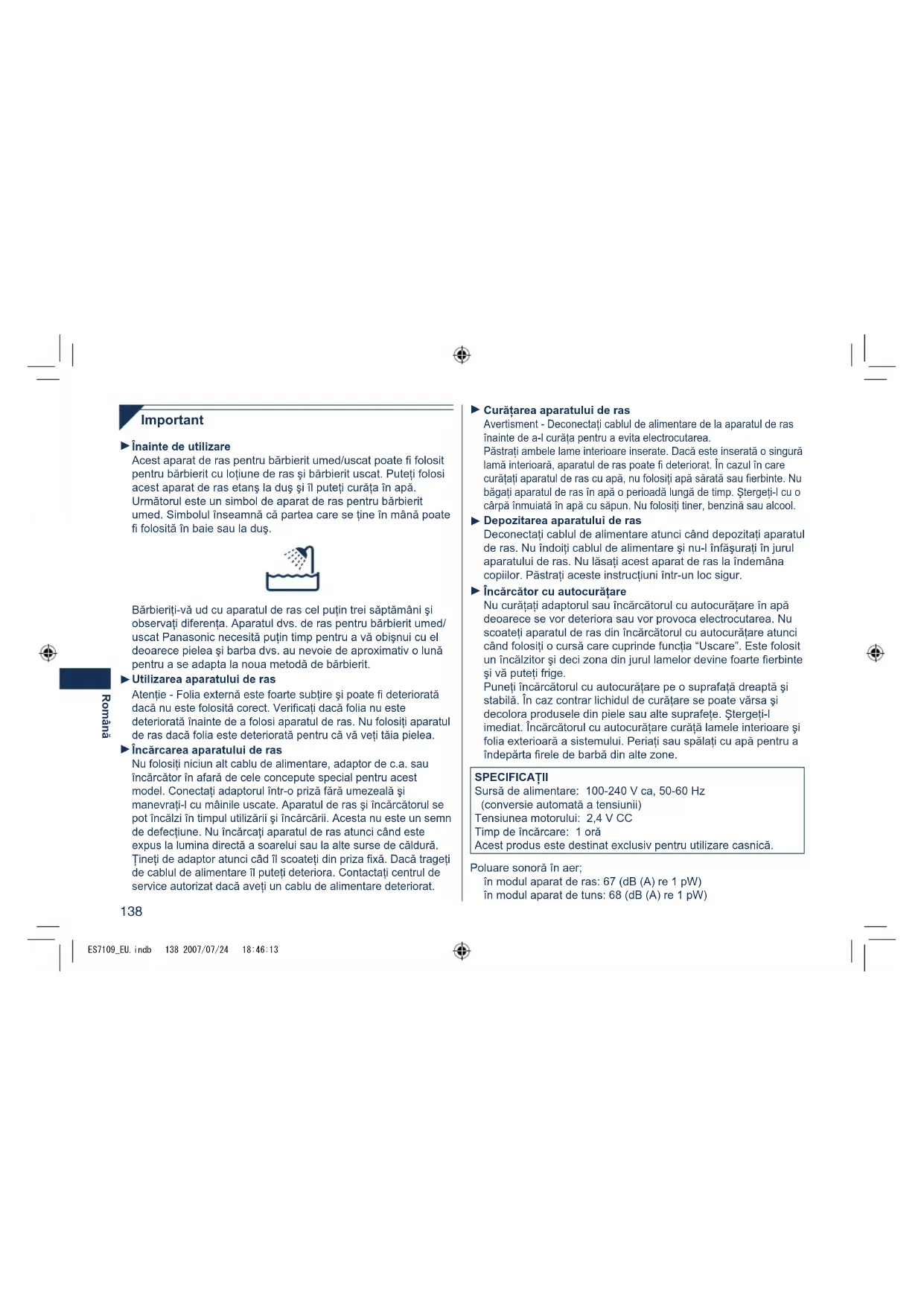

Curăţarea aparatului de ras Avertisment - Deconectaţi cablul de alimentare de la aparatul de ras înainte de a-l curăţa pentru a evita electrocutarea. Păstraţi ambele lame interioare inserate. Dacă este inserată o singură lamă interioară, aparatul de ras poate deteriorat. În cazul în care curăţaţi aparatul de ras cu apă, nu folosiţi apă sărată sau erbinte. Nu băgaţi aparatul de ras în apă o perioadă lungă de timp. Ştergeţi-l cu o cârpă înmuiată în apă cu săpun. Nu folosiţi tiner, benzină sau alcool. Depozitarea aparatului de ras Deconectaţi cablul de alimentare atunci când depozitaţi aparatul de ras. Nu îndoiţi cablul de alimentare şi nu-l înfăşuraţi în jurul aparatului de ras. Nu lăsaţi acest aparat de ras la îndemâna copiilor. Păstraţi aceste instrucţiuni într-un loc sigur. Încărcător cu autocurăţare Nu curăţaţi adaptorul sau încărcătorul cu autocurăţare în apă deoarece se vor deteriora sau vor provoca electrocutarea. Nu scoateţi aparatul de ras din încărcătorul cu autocurăţare atunci când folosiţi o cursă care cuprinde funcţia “Uscare”. Este folosit un încălzitor şi deci zona din jurul lamelor devine foarte erbinte şi vă puteţi frige. Puneţi încărcătorul cu autocurăţare pe o suprafaţă dreaptă şi stabilă. În caz contrar lichidul de curăţare se poate vărsa şi decolora produsele din piele sau alte suprafeţe. Ştergeţi-l imediat. Încărcătorul cu autocurăţare curăţă lamele interioare şi folia exterioară a sistemului. Periaţi sau spălaţi cu apă pentru a îndepărta rele de barbă din alte zone. SPECIFICAŢII Sursă de alimentare: 100-240 V ca, 50-60 Hz (conversie automată a tensiunii) Tensiunea motorului: 2,4 V CC Timp de încărcare: 1 oră Acest produs este destinat exclusiv pentru utilizare casnică. Poluare sonoră în aer; în modul aparat de ras: 67 (dB (A) re 1 pW) în modul aparat de tuns: 68 (dB (A) re 1 pW)

ES7109_EU.indb 138 2007/07/24 18:46:13139 Română Identicarea părţilor componente

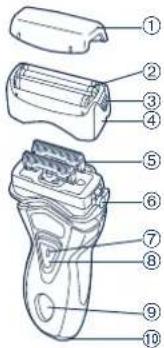

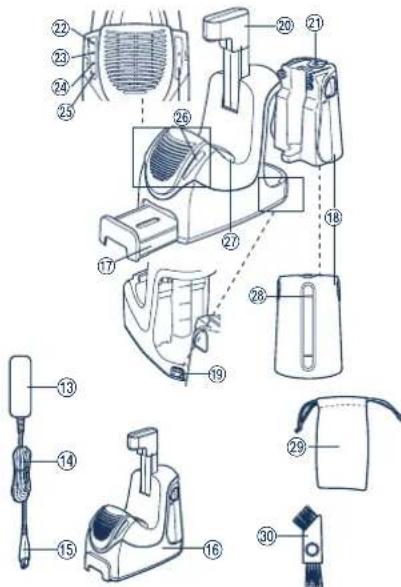

Capac de protecţie Folie exterioară a sistemului 3 Butoane de eliberare a foliei exterioare a sistemului 4 Cadru folie 5 Lame interioare 6 Butoane de eliberare a cadrului foliei 7 Buton de blocare a întrerupătorului 8 Întrerupător OPRIT/PORNIT 9 Panou LCD Mufă dispozitiv Dispozitiv de tuns Mâner dispozitiv de tuns Adaptor (RE7-40) Cablu de alimentare Ştecherul aparatului Încărcător cu autocurăţare (numit “Încărcător”.) Cartuş de detergent Rezervor de apă Mufă Braţ Capac rezervor de apă Indicator luminos de curăţare Indicator luminos de uscare Indicator luminos de încărcare Indicator luminos de stare Buton de selectare Tavă de curăţare Linie de alimentare cu apă Husă de călătorie Perie de curăţare Mediu de funcţionare pentru încărcătorul cu autocurăţare Temperatura de funcţionare: 0-40 °C Umiditatea de funcţionare: sub 95% Dacă folosiţi un încărcător cu autocurăţare la temperaturi în afara limitelor permise, pot apărea următoarele probleme. Timpul necesar pentru încărcarea aparatului de ras creşte. Încărcătorul nu mai funcţionează. Durata de viaţă a acumulatorului scade. (Numai atunci când folosiţi încărcătorul la temperaturi scăzute.) În acest caz, indicatoarele de pe panoul LCD se vor aprinde intermitent de două ori pe secundă. Dacă nu se aprinde, aşteptaţi puţin până ce se aprinde. În funcţie de mediu, este posibil ca aparatul de ras să nu poată usca nici dacă selectaţi o cursă care cuprinde funcţia “Uscare”. În acest caz, ştergeţi picăturile de apă cu o cârpă uscată.

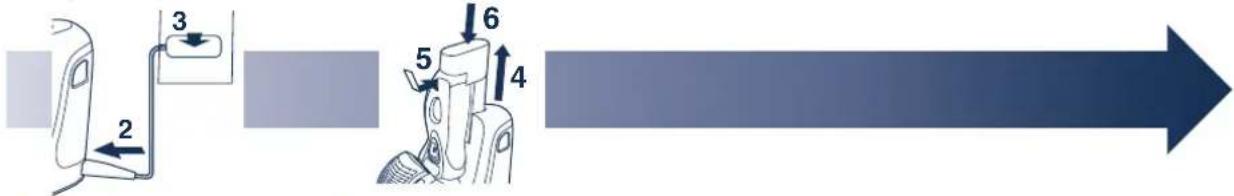

ES7109_EU.indb 139 2007/07/24 18:46:14140 Română Încărcarea cu încărcătorul cu autocurăţare Încărcare Ştergeţi bine orice picături de apă de pe sau din jurul încărcătorului pentru a uscat înainte de a-l încărca.

Ataşaţi cartuşul de detergent şi rezervorul de apă la încărcătorul cu autocurăţare. Pagina 142

Introduceţi conectorul aparatului.

Conectaţi adaptorul.

Trageţi în sus de braţ până când face un clic.

Îndepărtaţi capacul de protecţie şi apoi ataşaţi aparatul de ras. Opriţi aparatul de ras înainte de a-l ataşa.Vericaţi dacă folia exterioară nu este deformată sau deteriorată atunci când ataşaţi aparatul de ras.

Împingeţi braţul în jos până când face un clic. se aprinde şi încărcarea porneşte.Încărcarea este completă când indicatoarele de pe panoul LCD se aprind intermitent. (Max. 1 oră mai târziu)

Puteţi menţine aparatul de ras ataşat la încărcător sau conectat la adaptor atunci când nu este folosit pentru a menţine bateria la capacitatea completă. Nu puteţi supraîncărca aparatul de ras. Încărcarea fără încărcătorul cu autocurăţarePuteţi de asemenea să încărcaţi fără încărcător.1. Introduceţi conectorul aparatului în aparatul de ras.2. Conectaţi adaptorul la o priză xă.

ES7109_EU.indb 140 2007/07/24 18:46:14141 Română Despre panoul LCD Panoul LCD arată capacitatea rămasă a bateriei de la 0% la 100%, în unităţi crescătoare de 20%. În timpul încărcării După ce încărcarea s-a terminat La 10 minute după ce încărcarea s-a încheiat se aprinde. Indicatoarele se aprind intermitent o dată pe secundă. Indicatoarele se aprind intermitent o dată la 2 secunde. Când capacitatea acumulatorului este scăzută Puteţi să vă bărbieriţi 1 dată sau de 2 ori după ce apare “0%”. (Acest lucru va diferit în funcţie de utilizare.)

Apare “0%” şi se aprinde intermitent. O încărcare completă va furniza sucientă energie pentru aproximativ 14 bărbierituri de câte 3 minute ecare.

Folosirea dispozitivului de tuns Glisaţi mânerul dispozitivului de tuns în sus. Poziţionaţi în unghi drept faţă de piele şi deplasaţi în jos pentru a tunde perciunii.

Apăsaţi butonul de blocare a întrerupătorului şi glisaţi în sus întrerupătorul OPRIT/PORNIT.

Ţineţi aparatul de ras aşa cum se arată în imaginea de mai sus şi bărbieriţi-vă. Începeţi bărbieritul cu aplicarea unei presiuni uşoare asupra feţei. Întindeţi faţa cu mâna liberă şi deplasaţi aparatul de ras înainte şi înapoi în direcţia de creştere a relor de barbă. Puteţi mări uşor presiunea deoarece pielea devine obişnuită cu acest aparat de ras. Aplicarea unei presiuni prea mari nu oferă un bărbierit mai aproape de piele.

ES7109_EU.indb 141 2007/07/24 18:46:15142 Română Curăţarea cu încărcătorul cu autocurăţare Îngrijire Pregătirea încărcătorului cu autocurăţareScoateţi aparatul de ras şi conectorul aparatului din încărcătorul cu autocurăţare.

Îndepărtaţi rezervorul de apă şi apoi deschideţi capacul rezervorului de apă.

Spălaţi lichidul de curăţare vechi şi apoi clătiţi rezervorul de apă.

Turnaţi apă până la linia de alimentare cu apă.Nu lăsaţi apa să treacă dincolo de nivelul de alimentare cu apă. Acest lucru poate provoca vărsarea lichidului de curăţare.

Închideţi bine capacul rezervorului de apă şi apoi ataşaţi rezervorul.

Îndepărtaţi sigiliile de pe cartuşul de detergent nou. (2 sigilii)Ţineţi cartuşul de detergent în poziţie orizontală. (Detergentul se poate vărsa dacă mişcaţi prea mult cartuşul de detergent.)

Ataşaţi cartuşul de detergent. Înlocuiţi cartuşul de detergent când indicatorul luminos de stare este aprins. Folosiţi gracul de mai jos pentru ghidare. Bărbierit Curăţat Reutilizare1 dată/zi1 dată/zi aprox. de 30-40 de ori1 dată/3 zile aprox. de 10-15 ori1 dată/săptămână aprox. de 4-7 oriData de expirare a lichidului de curăţare este la 6 luni după deschiderea sa. Dacă nu folosiţi lichidul de curăţare mai mult de 6 luni, aruncaţi cartuşul de detergent şi lichidul de curăţare. Folosiţi numai detergent special pentru încărcătorul cu autocurăţare pentru aparatele de ras Panasonic.Schimbaţi întotdeauna cartuşul de detergent şi lichidul de curăţare din rezervorul de apă în acelaşi timp. Dacă adăugaţi apă sau schimbaţi doar cartuşul de detergent sau apă se pot deteriora funcţiile de curăţare.Dacă folosiţi încărcătorul cu autocurăţare, detergentul concentrat din cartuş se diluează şi apa din interiorul rezervorului de apă va deveni un lichid de curăţare.

Introduceţi conectorul aparatului.

Conectaţi adaptorul. Îndepărtaţi săpunul sau apa de pe aparatul de ras dacă acesta a fost spălat cu săpun de mâini sau orice alt detergent.

Trageţi vârful în sus.

Îndepărtaţi capacul de protecţie şi apoi ataşaţi aparatul de ras. Opriţi aparatul de ras înainte de a-l ataşa. Vericaţi dacă folia exterioară nu este deformată sau deteriorată atunci când ataşaţi aparatul de ras.

Trageţi braţul în jos.

Apăsaţi [select] pentru a selecta cursa. De ecare dată când apăsaţi [select], cursa se schimbă de la “Curăţare/Uscare/Încărcare” “Curăţare/Uscare” “Uscare/ Încărcare” “Uscare” “Încărcare”. Cursele încep la aproximativ 6 secunde după ce sunt selectate. Cursa va anulată dacă alimentarea cu energie electrică este întreruptă. În acest caz, executaţi cursa din nou de la început. Nu detaşaţi cartuşul de detergent sau rezervorul de apă deoarece lichidul de curăţare se poate vărsa provocând o defecţiune.

Cursă Indicaţii de selecţie a cursei Pentru aparatul de ras

Rezumat de executare a cursei Pentru încărcător Cursă modicabilă la jumătatea distanţei Pentru încărcător Pentru aparatul de ras Timp necesar (ghid) clean dry charge clean dry charge 1Încărcare

Curăţare/Uscare/ Încărcare

Se aprinde în timpul încărcării

– 3 ore 4 Uscare/ Încărcare

Se aprinde în timpul încărcării

– 2 ore 50 min *Indicatorul luminos se stinge după 6 secunde.

ES7109_EU.indb 143 2007/07/24 18:46:17144 Română 1 1 1 Curăţarea cu încărcătorul cu autocurăţare (continuare)1 1 Efectuaţi următoarele dacă indicatorul luminos se aprinde intermitent sau rămâne aprins în timpul cursei “Curăţare/Uscare/ Încărcare” sau “Curăţare/Uscare”. Intermitent Rămîne aprins Setaţi corect cartuşul de detergent şi apoi reporniţi o cursă. Scoateţi aparatul de ras din încărcătorul cu autoîncărcare şi apoi vericaţi dacă indicatorul luminos [clean] s-a stins. (Fiţi atenţi pentru că lama poate erbinte sau umedă.) Vericaţi dacă rezervorul de apă este ataşat corect, capacul rezervorului de apă este bine închis şi încărcătorul cu autocurăţare este poziţionat orizontal. Dacă indicatorul de stare se stinge Continuaţi cursa. Când a fost corectată o anomalie Când nu s-a găsit nici o anomalie Apăsaţi şi menţineţi apăsat [select] aproximativ 2 secunde pentru a stinge indicatorul luminos de stare şi a reporni cursa. Este timpul să înlocuiţi cartuşul de detergent şi lichidul de curăţare din interiorul rezervorului de apă. Scurgeţi lichidul de curăţare vechi din interiorul rezervorului de apă şi reumpleţi cu apă. Înlocuiţi cartuşul de detergent vechi şi apoi reporniţi cursa. Când indicatorul luminos de stare se stinge Când indicatorul luminos de stare se aprinde din nou Continuaţi cursa. Contactaţi un centru de service autorizat. Curăţarea aparatului de ras fără încărcătorul cu autocurăţare

1. Deconectaţi cablul de

alimentare de la aparatul de ras.

2. Aplicaţi săpun pe folia

3. Porniţi aparatul de ras şi apoi

turnaţi puţină apă pe folia exterioară.

4. Opriţi aparatul de ras după 10-

5. Scoateţi cadrul foliei şi curăţaţi

6. Ştergeţi toate picăturile de apă

7. Scoateţi sistemul foliei

exterioare şi cadrul foliei pentru a le permite să se usuce complet. ES7109_EU.indb 144 2007/07/24 18:46:17145 Română Înlocuirea foliei exterioare a sistemului şi a lamelor interioare folie exterioară a sistemului o dată pe an lamă interioară o dată la doi ani Înlocuirea foliei exterioare a sistemului

1. Apăsaţi butoanele şi ridicaţi în

sus aşa cum se arată în imagine.

2. Introduceţi folia exterioară a

sistemului împingând în jos până când face un clic. Înlocuirea lamelor interioare

1. Apăsaţi butoanele şi ridicaţi în

sus aşa cum se arată în imagine.

2. Scoateţi lamele interioare una

câte una aşa cum se arată în imagine. Nu atingeţi marginile (părţile metalice) ale lamelor interioare pentru a evita vătămarea mâinii dvs.

3. Inseraţi lamele interioare câte

una până când fac un clic aşa cum se arată în imagine.

1. Curăţaţi lamele interioare

folosind peria scurtă şi mişcând-o în direcţia acestora (A). Curăţaţi folia exterioară a sistemului, corpul aparatului de ras şi dispozitivul de tuns folosind peria lungă. Nu deplasaţi peria scurtă în direcţia (B) deoarece va deteriora lamele interioare şi le va afecta ascuţişul. Nu folosiţi peria scurtă pentru a curăţa foliile exterioare.

ES7109_EU.indb 145 2007/07/24 18:46:18146 Română Când apa nu se scurge din tava de curăţare Firele de păr tăiat pot înfunda scurgerea din partea inferioară a tăvii de curăţare. În acest caz, nu puteţi curăţa sau usca aparatul de ras. Împingeţi rele de păr în jos prin zona de scurgere cu un dinte, vârf ascuţit, etc. Îndepărtarea acumulatoarelor încastrate Îndepărtaţi bateriile încastrate înainte de a preda la deşeuri aparatul de ras. Asiguraţi-vă că bateriile sunt predate la un punct de colectare desemnat ocial, dacă există unul. Nu demontaţi sau înlocuiţi bateriile pentru a putea folosi aparatul de ras din nou. Acest lucru ar putea provoca incendiu sau electrocutare. Înlocuiţi-le la un centru de service autorizat. Deconectaţi cablul de alimentare de la aparatul de ras înainte de a scoate bateriile. Efectuaţi paşii de la la 7 şi ridicaţi bateriile, apoi scoateţi-le.

Pentru protecţia mediului şi reciclarea materialelor Acest aparat de ras conţine baterii Ni-MH. Vă rugăm să vă asiguraţi că bateriile sunt predate într-un punct ocial desemnat, dacă există unul în ţara dvs.

Curăţarea încărcătorului cu autocurăţare Firele de barbă se pot lipi de tava de curăţare a încărcătorului cu autocurăţare. Urmaţi paşii de mai jos pentru a le îndepărta. Vă recomandăm să faceţi acest lucru de ecare dată când schimbaţi cartuşul de detergent.

1. Asiguraţi-vă că aţi scos

rezervorul de apă şi conectorul aparatului din încărcătorul cu autocurăţare. Fiţi atent să nu vărsaţi lichidul de curăţare.

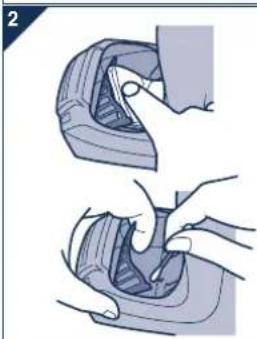

2. Ştergeţi uşor rele de păr

lipite de partea interioară a tăvii de curăţare cu o cârpă sau o hârtie rezistentă la umezeală îmbibată cu apă. Curăţaţi colţurile şi părţile denivelate ale tăvii de curăţare cu un beţişor cu vată înmuiat în apă.

Nu trageţi prea tare de protectorul din cauciuc al lamei din partea inferioară a tăvii de curăţare. Cauciucul poate ieşi afară dacă trageţi prea tare de el. Nu este necesar să trageţi decât foarte uşor. Avertisment - Nu spălaţi sau aplicaţi apă pe transformator sau pe încărcătorul cu autocurăţare. Nerespectarea acestor reguli se poate solda cu electrocutare sau scurtcircuite.
