BEDIENUNGSANLEITUNG ES7109 PANASONIC

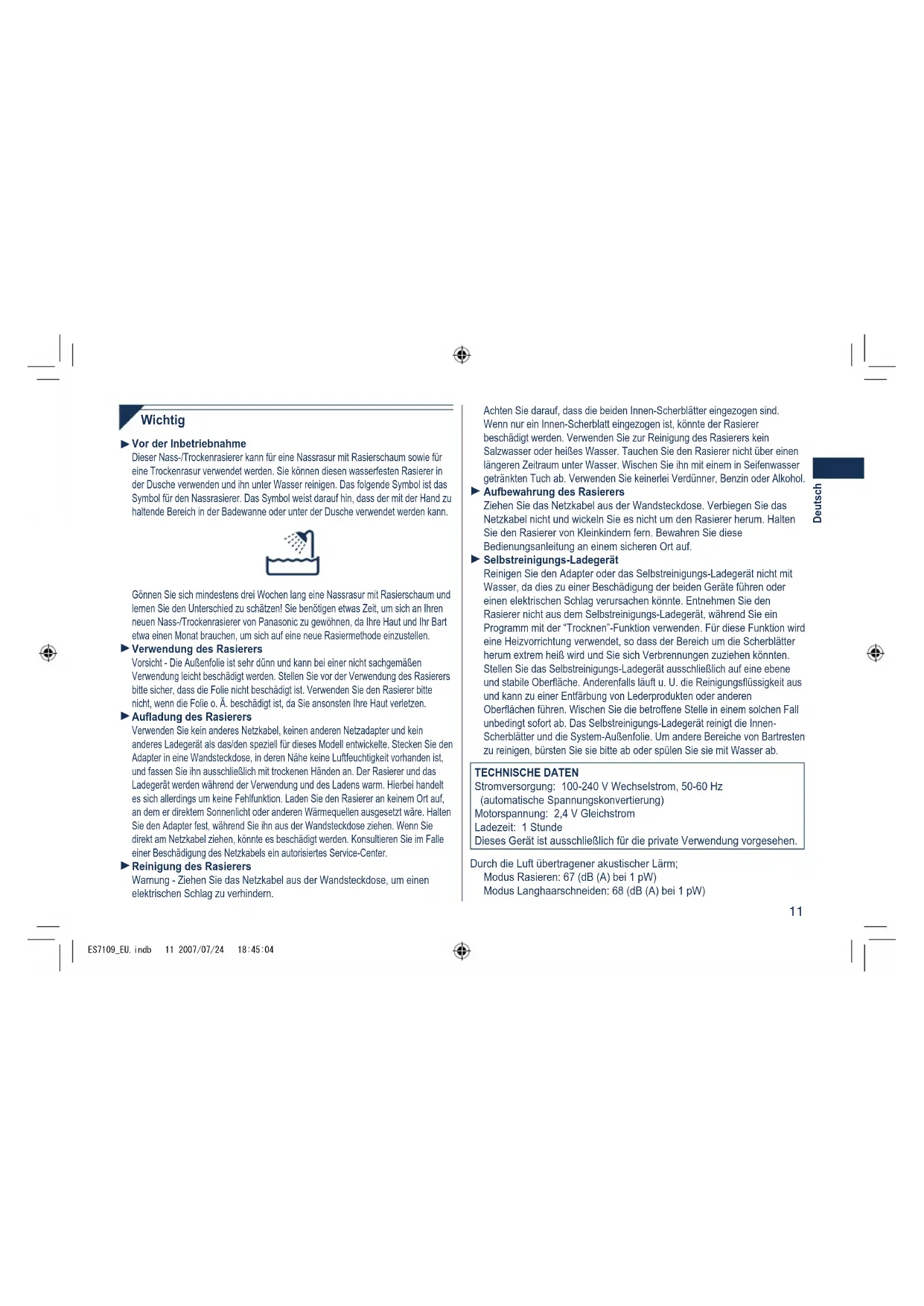

ES7109_EU.indb 10 2007/07/24 18:45:0411 Deutsch Wichtig Vor der Inbetriebnahme Dieser Nass-/Trockenrasierer kann für eine Nassrasur mit Rasierschaum sowie für eine Trockenrasur verwendet werden. Sie können diesen wasserfesten Rasierer in der Dusche verwenden und ihn unter Wasser reinigen. Das folgende Symbol ist das Symbol für den Nassrasierer. Das Symbol weist darauf hin, dass der mit der Hand zu haltende Bereich in der Badewanne oder unter der Dusche verwendet werden kann. Gönnen Sie sich mindestens drei Wochen lang eine Nassrasur mit Rasierschaum und lernen Sie den Unterschied zu schätzen! Sie benötigen etwas Zeit, um sich an Ihren neuen Nass-/Trockenrasierer von Panasonic zu gewöhnen, da Ihre Haut und Ihr Bart etwa einen Monat brauchen, um sich auf eine neue Rasiermethode einzustellen. Verwendung des Rasierers Vorsicht - Die Außenfolie ist sehr dünn und kann bei einer nicht sachgemäßen Verwendung leicht beschädigt werden. Stellen Sie vor der Verwendung des Rasierers bitte sicher, dass die Folie nicht beschädigt ist. Verwenden Sie den Rasierer bitte nicht, wenn die Folie o. Ä. beschädigt ist, da Sie ansonsten Ihre Haut verletzen. Auadung des Rasierers Verwenden Sie kein anderes Netzkabel, keinen anderen Netzadapter und kein anderes Ladegerät als das/den speziell für dieses Modell entwickelte. Stecken Sie den Adapter in eine Wandsteckdose, in deren Nähe keine Luftfeuchtigkeit vorhanden ist, und fassen Sie ihn ausschließlich mit trockenen Händen an. Der Rasierer und das Ladegerät werden während der Verwendung und des Ladens warm. Hierbei handelt es sich allerdings um keine Fehlfunktion. Laden Sie den Rasierer an keinem Ort auf, an dem er direktem Sonnenlicht oder anderen Wärmequellen ausgesetzt wäre. Halten Sie den Adapter fest, während Sie ihn aus der Wandsteckdose ziehen. Wenn Sie direkt am Netzkabel ziehen, könnte es beschädigt werden. Konsultieren Sie im Falle einer Beschädigung des Netzkabels ein autorisiertes Service-Center. Reinigung des Rasierers Warnung - Ziehen Sie das Netzkabel aus der Wandsteckdose, um einen elektrischen Schlag zu verhindern.

Achten Sie darauf, dass die beiden Innen-Scherblätter eingezogen sind. Wenn nur ein Innen-Scherblatt eingezogen ist, könnte der Rasierer beschädigt werden. Verwenden Sie zur Reinigung des Rasierers kein Salzwasser oder heißes Wasser. Tauchen Sie den Rasierer nicht über einen längeren Zeitraum unter Wasser. Wischen Sie ihn mit einem in Seifenwasser getränkten Tuch ab. Verwenden Sie keinerlei Verdünner, Benzin oder Alkohol. Aufbewahrung des Rasierers Ziehen Sie das Netzkabel aus der Wandsteckdose. Verbiegen Sie das Netzkabel nicht und wickeln Sie es nicht um den Rasierer herum. Halten Sie den Rasierer von Kleinkindern fern. Bewahren Sie diese Bedienungsanleitung an einem sicheren Ort auf. Selbstreinigungs-Ladegerät Reinigen Sie den Adapter oder das Selbstreinigungs-Ladegerät nicht mit Wasser, da dies zu einer Beschädigung der beiden Geräte führen oder einen elektrischen Schlag verursachen könnte. Entnehmen Sie den Rasierer nicht aus dem Selbstreinigungs-Ladegerät, während Sie ein Programm mit der “Trocknen”-Funktion verwenden. Für diese Funktion wird eine Heizvorrichtung verwendet, so dass der Bereich um die Scherblätter herum extrem heiß wird und Sie sich Verbrennungen zuziehen könnten. Stellen Sie das Selbstreinigungs-Ladegerät ausschließlich auf eine ebene und stabile Oberäche. Anderenfalls läuft u. U. die Reinigungsüssigkeit aus und kann zu einer Entfärbung von Lederprodukten oder anderen Oberächen führen. Wischen Sie die betroffene Stelle in einem solchen Fall unbedingt sofort ab. Das Selbstreinigungs-Ladegerät reinigt die Innen- Scherblätter und die System-Außenfolie. Um andere Bereiche von Bartresten zu reinigen, bürsten Sie sie bitte ab oder spülen Sie sie mit Wasser ab. TECHNISCHE DATEN Stromversorgung: 100-240 V Wechselstrom, 50-60 Hz (automatische Spannungskonvertierung) Motorspannung: 2,4 V Gleichstrom Ladezeit: 1 Stunde Dieses Gerät ist ausschließlich für die private Verwendung vorgesehen. Durch die Luft übertragener akustischer Lärm; Modus Rasieren: 67 (dB (A) bei 1 pW) Modus Langhaarschneiden: 68 (dB (A) bei 1 pW)

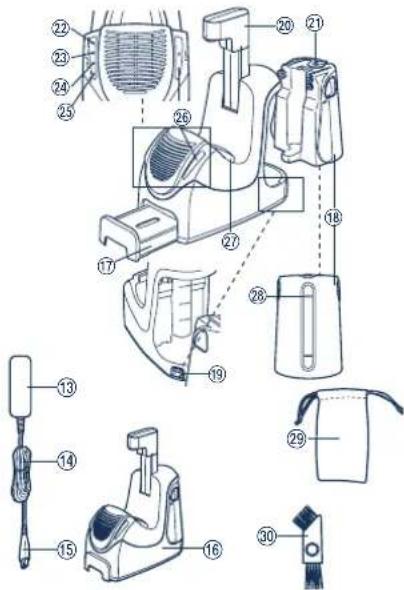

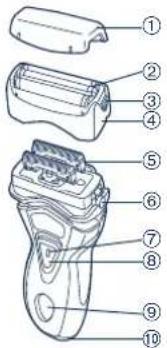

ES7109_EU.indb 11 2007/07/24 18:45:0412 Deutsch Bezeichnung der Bauteile

Freigabetasten für die Scherfolie

Freigabetasten für den Folienrahmen

Griff des Langhaarschneiders

Selbstreinigungs-Ladegerät (wird als “Ladegerät” bezeichnet)

Reinigungsmittel-behälter

Reinigungsbürste Betriebsumgebung für das Selbstreinigungs- Ladegerät Betriebstemperatur: 0-40 °C Betriebsluftfeuchtigkeit: unterhalb von 95 % Wenn Sie das Selbstreinigungs-Ladegerät bei Temperaturen außerhalb dieses Bereichs verwenden, können die folgenden Probleme auftreten: Die Zeit, die zum Auaden des Rasierers benötigt wird, verlängert sich. Das Ladegerät funktioniert nicht mehr. Die Lebensdauer der Akkus verkürzt sich. (Dies gilt nur bei einer Verwendung des Ladegerätes bei niedrigeren Temperaturen.) In einem solchen Fall blinken die Anzeigen auf dem LCD-Display zweimal pro Sekunde. Falls die nicht leuchtet, warten Sie bitte für einen Moment, bis sie leuchtet. Je nach Betriebsumgebung trocknet der Rasierer selbst dann nicht, wenn Sie ein Programm auswählen, das die “Trocknen”-Funktion umfasst. Wischen Sie in einem solchen Fall evtl. vorhandene Wassertropfen mit einem trockenen Tuch ab.

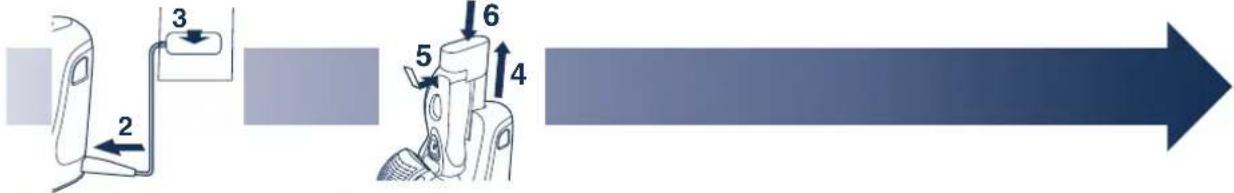

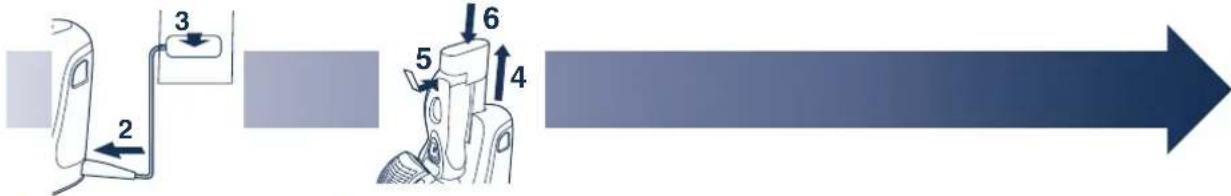

ES7109_EU.indb 12 2007/07/24 18:45:0513 Deutsch Auadung mit dem Selbstreinigungs-Ladegerät Auadung Wischen Sie sorgfältig alle evtl. vorhandenen Wassertropfen vom Ladegerät ab, damit das Gerät vor der Auadung trocken ist.

Bringen Sie den Reinigungsmittel- behälter und den Wassertank am Selbstreinigungs- Ladegerät an. Seite 15

Stecken Sie den Gerätestecker ein.

Stecken Sie den Adapter in eine Steckdose.

Ziehen Sie den Arm nach oben, bis Sie ein Klicken hören.

Entfernen Sie die Schutzkappe und bringen Sie anschließend den Rasierer an. Schalten Sie den Rasierer vor dem Anbringen aus.Stellen Sie sicher, dass die Außenfolie nicht deformiert oder beschädigt ist, bevor Sie den Rasierer anbringen.

Schieben Sie den Arm nach unten, bis Sie ein Klicken hören. leuchtet und der Ladevorgang beginnt.Der Ladevorgang ist abgeschlossen, wenn die Anzeigen auf dem LCD-Display blinken. (spätestens 1 Stunde später).

Wenn Sie ihn nicht verwenden, können Sie den Rasierer am Ladegerät angebracht oder am Adapter angeschlossen stehen bzw. liegen lassen, um die volle Batteriekapazität beizubehalten. Eine Überladung des Rasierers ist nicht möglich. Auadung ohne das Selbstreinigungs-LadegerätSie können den Rasierer auch ohne Verwendung des Ladegerätes auaden.1. Setzen Sie den Gerätestecker in den Rasierer ein.2. Schließen Sie den Adapter an einer Steckdose an.

ES7109_EU.indb 13 2007/07/24 18:45:0514 Deutsch Wissenswertes über das LCD-Display Das LCD-Display zeigt die verbleibende Akkukapazität in 20%-Schritten von 0% bis 100% an. Während des Ladevorgangs Nach Abschluss des Ladevorgangs 10 Minuten, nachdem der Ladevorgang abgeschlossen ist leuchtet. Die Anzeigen blinken einmal pro Sekunde. Die Anzeigen blinken zweimal pro Sekunde. Wenn die Akkukapazität niedrig ist, Sie können sich noch 1 bis 2 Mal rasieren, nachdem “0%” angezeigt wird. (Dies variiert je nach Verwendung.)

“0%” wird angezeigt und blinkt. Ein vollständig aufgeladener Akku liefert genug Strom für etwa 14 Rasuren, wenn die einzelnen Rasuren ungefähr 3 Minuten dauern.

Verwendung des Langhaarschneiders Schieben Sie den Griff des Langhaarschneiders nach oben. Richten Sie den Langhaarschneider im rechten Winkel zu Ihrer Haut aus und bewegen Sie das Gerät nach unten, um Ihre Koteletten zu rasieren.

Verwendung des Rasierers Rasur 90˚

Drücken Sie die Schalter- Arretiertaste und schieben Sie den AUS-/EIN-Schalter nach oben.

Halten Sie den Rasierer wie in der oben aufgeführten Abbildung dargestellt und rasieren Sie sich. Beginnen Sie mit dem Rasieren, indem Sie mit dem Rasierer einen leichten Druck auf Ihr Gesicht ausüben. Dehnen Sie Ihre Haut mit Ihrer freien Hand und bewegen Sie den Rasierer in der Bartwuchsrichtung vor und zurück. Im Laufe der Zeit gewöhnt sich Ihre Haut an diesen Rasierer und Sie können den Druck leicht erhöhen. Es wird allerdings darauf hingewiesen, dass das Ausüben übermäßigen Drucks nicht automatisch zu einer besseren Rasur führt.

ES7109_EU.indb 14 2007/07/24 18:45:0615 Deutsch Reinigung mit dem Selbstreinigungs-Ladegerät Pege Vorbereitung des Selbstreinigungs-LadegerätsTrennen Sie den Rasierer und den Gerätestecker vom Selbstreinigungs-Ladegerät ab.

Entfernen Sie den Wassertank und öffnen Sie anschließend die Wassertank-Kappe.

Waschen Sie das alte Reinigungsmittel ab und spülen Sie den Wassertank aus.

Füllen Sie den Wassertank bis zur Markierung mit Leitungswasser.Achten Sie darauf, dass das Leitungswasser die Wasserzufuhrlinie nicht überschreitet. Anderenfalls könnte das Reinigungsmittel überlaufen.

Schließen Sie die Wassertank-Kappe fest und sicher, und bringen Sie anschließend den Wassertank an.

Lösen Sie bei einem neuen Reinigungsmittel-behälter zuerst die Versiegelung. (2 Versiegelungen)Halten Sie den Reinigungsmittel-behälter waagerecht. (Falls der Reinigungsmittel-behälter zu sehr angekippt wird, könnte das Reinigungsmittel auslaufen.)

Bringen Sie den Reinigungsmittel-behälter an. Tauschen Sie den Reinigungsmittel-behälter aus, wenn die Statuslampe leuchtet. Verwenden Sie als Richtlinie die unten aufgeführte Tabelle. Rasur Reinigung Wiederverwendbar1 Mal pro Tag 1 Mal pro Tag etwa 30-40 Mal1 Mal in 3 Tagen etwa 10-15 Mal1 Mal pro Woche etwa 4-7 MalDas Reinigungsmittel kann bis zu 6 Monate nach dem Öffnen verwendet werden. Wenn Sie das Reinigungsmittel über einen längeren Zeitraum als 6 Monate nicht verwenden, entsorgen Sie den Reinigungsmittel-behälter und das Reinigungsmittel. Verwenden Sie ausschließlich das speziell für das Selbstreinigungs-Ladegerät für Rasierer von Panasonic hergestellte Reinigungsmittel.Tauschen Sie bitte den Reinigungsmittel-behälter und das Reinigungsmittel im Wassertank jeweils gleichzeitig aus. Das getrennte Hinzufügen von Wasser oder das ausschließliche Austauschen des Reinigungsmittel-behälters oder des Wassers führt zu einer Beeinträchtigung der Reinigungsfunktion.Wenn Sie das Selbstreinigungs-Ladegerät verwenden, löst sich das konzentrierte Reinigungsmittel im Reinigungsmittel-behälter auf, und das Wasser im Tank verwandelt sich in Reinigungsüssigkeit.

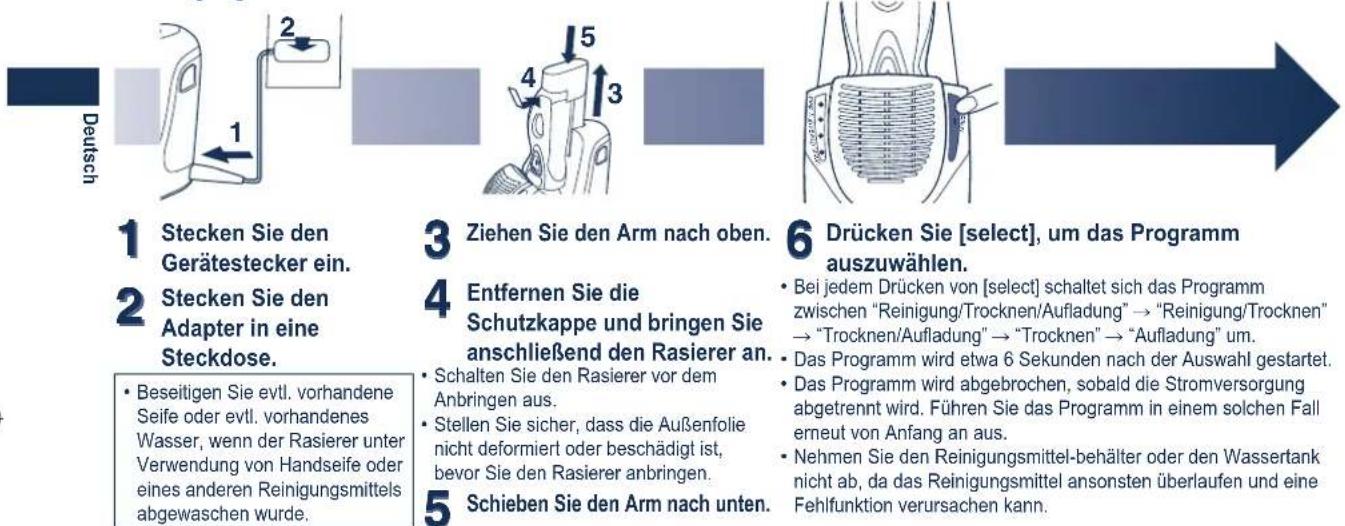

Stecken Sie den Gerätestecker ein.

Stecken Sie den Adapter in eine Steckdose. Beseitigen Sie evtl. vorhandene Seife oder evtl. vorhandenes Wasser, wenn der Rasierer unter Verwendung von Handseife oder eines anderen Reinigungsmittels abgewaschen wurde.

Ziehen Sie den Arm nach oben.

Entfernen Sie die Schutzkappe und bringen Sie anschließend den Rasierer an. Schalten Sie den Rasierer vor dem Anbringen aus. Stellen Sie sicher, dass die Außenfolie nicht deformiert oder beschädigt ist, bevor Sie den Rasierer anbringen.

Schieben Sie den Arm nach unten.

Drücken Sie [select], um das Programm auszuwählen. Bei jedem Drücken von [select] schaltet sich das Programm zwischen “Reinigung/Trocknen/Auadung” “Reinigung/Trocknen” “Trocknen/Auadung” “Trocknen” “Auadung” um. Das Programm wird etwa 6 Sekunden nach der Auswahl gestartet. Das Programm wird abgebrochen, sobald die Stromversorgung abgetrennt wird. Führen Sie das Programm in einem solchen Fall erneut von Anfang an aus. Nehmen Sie den Reinigungsmittel-behälter oder den Wassertank nicht ab, da das Reinigungsmittel ansonsten überlaufen und eine Fehlfunktion verursachen kann.

Programm Anzeige der Programmauswahl Am Rasierer

Zusammenfassung des Programmabschlusses Am Ladegerät Umschaltbares Programm teilweise abgeschlossen Am Ladegerät Am Rasierer Erforderliche Zeit (Richtlinie) clean dry charge clean dry charge

Reinigung/ Trocknen/Auadung

leuchtet während des Ladevorgangs

leuchtet während des Ladevorgangs

blinkt 4 Std. 20 Min.

– 2 Std. 50 Min. *Nach 6 Sekunden erlischt die Lampe.

ES7109_EU.indb 16 2007/07/24 18:45:0717 Deutsch 1 1 1 Reinigung mit dem Selbstreinigungs-Ladegerät (Fortsetzung)

1 Führen Sie folgende Schritte durch, wenn die Statuslampe während des Programms “Reinigung/Trocknen/Auadung” oder “Reinigung/ Trocknen” blinkt oder leuchtet: Blinkt Leuchtet Richten Sie den Reinigungsmittel-behälter ordnungsgemäß aus und starten Sie das Programm anschließend erneut. Nehmen Sie den Rasierer vom Selbstreinigungs-Ladegerät ab und stellen Sie sicher, dass die [clean]- Lampe erloschen ist. (Achten Sie darauf, dass das Scherblatt zu diesem Zeitpunkt heiß oder feucht sein kann.) Stellen Sie sicher, dass der Wassertank ordnungsgemäß angebracht, die Kappe des Wassertanks sicher geschlossen und das Selbstreinigungs- Ladegerät waagerecht ausgerichtet ist. Beim Erlöschen der Statuslampe Fahren Sie mit einem Programm fort. Nach Beseitigung eines Fehlers Wenn kein Fehler gefunden werden kann Halten Sie [select] für etwa 2 Sekunden gedrückt, damit die Statuslampe erlischt, und starten Sie das Programm erneut. Der Reinigungsmittel-behälter und die Reinigungsüssigkeit im Wassertank müssen gewechselt werden. Lassen Sie die alte Reinigungsüssigkeit aus dem Wassertank ab und füllen Sie Wasser nach. Tauschen Sie den alten Reinigungsmittel-behälter aus und starten Sie das Programm anschließend erneut. Beim Erlöschen der Statuslampe Beim erneuten Leuchten der Statuslampe Fahren Sie mit einem Programm fort. Konsultieren Sie ein autorisiertes Service-Center. Reinigung des Rasierers ohne das Selbstreinigungs- Ladegerät

1. Trennen Sie das Netzkabel vom

2. Tragen Sie etwas Handseife auf

3. Schalten Sie den Rasierer ein

und lassen Sie etwas Wasser über die Außenfolie laufen.

4. Schalten Sie den Rasierer nach

etwa 10-20 Sekunden aus.

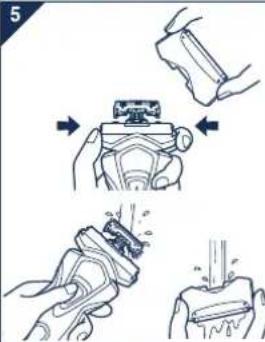

5. Entfernen Sie den Folienrahmen

und reinigen Sie ihn unter ießendem Wasser.

6. Wischen Sie evtl. vorhandene

Wassertropfen mit einem trockenen Tuch ab.

7. Entfernen Sie die System-

Außenfolie und den Folienrahmen, so dass beide vollständig trocknen können. ES7109_EU.indb 17 2007/07/24 18:45:0818 Deutsch Austausch der äußeren Scherfolien sowie der Schermesser System-Außenfolie einmal im Jahr Innen-Scherblätter einmal alle zwei Jahre Austausch der äußeren Scherfolien

1. Drücken Sie die Tasten und

heben Sie die Folie wie in der Abbildung dargestellt an.

2. Setzen Sie die System-

Außenfolie ein, indem Sie sie nach unten drücken, bis sie mit einem Klicken einrastet. Austausch der Innen-Scherblätter

1. Drücken Sie die Tasten und

heben Sie die Folie wie in der Abbildung dargestellt an.

2. Nehmen Sie die Innen-

Scherblätter nacheinander wie in der Abbildung dargestellt ab. Berühren Sie nicht die Ränder (Metallteile) der Innen- Scherblätter, damit Sie sich keine Verletzung Ihrer Hände zuziehen.

3. Setzen Sie die Innen-Scherblätter

nacheinander wie in der Abbildung dargestellt ein, bis sie mit einem Klicken einrasten.

Reinigung unter Verwendung einer Bürste (A) (B)

1. Reinigen Sie die Schermesser

unter Verwendung der kurzen Bürste, indem Sie sie in Richtung (A) bewegen. Reinigen Sie die System- Außenfolie, das Rasierergehäuse und den Langhaarschneider unter Verwendung der langen Bürste. Bewegen Sie die kurze Bürste auf keinen Fall in Richtung (B), da dies zu einer Beschädigung der Innen-Scherblätter führen und ihre Schärfe beeinträchtigen kann. Verwenden Sie die kurze Bürste nicht, um die Außenfolie zu reinigen.

ES7109_EU.indb 18 2007/07/24 18:45:0819 Deutsch Wenn das Wasser nicht aus dem Reinigungsfach abläuft Bartreste könnten den Auslass an der Unterseite des Reinigungsfachs verstopfen. In einem solchen Fall können Sie den Rasierer nicht reinigen oder trocknen. Drücken Sie die Bartreste mit einem Zahnstocher o. Ä. in den Auslass hinunter. Entnehmen der integrierten wiederauadbaren Akkus Entnehmen Sie vor der Entsorgung des Rasierers die integrierten, wiederauadbaren Akkus. Stellen Sie bitte sicher, dass Sie die Akkus an einem dafür vorgesehenen Ort entsorgen, wenn ein solcher vorhanden ist. Nehmen Sie die Akkus nicht auseinander und ersetzen Sie sie nicht, damit Sie den Rasierer auch weiterhin verwenden können. Dies könnte zu einem Brand oder einem elektrischen Schlag führen. Lassen Sie die Akkus von einem autorisierten Service-Center austauschen. Trennen Sie das Netzkabel vom Rasierer ab, wenn Sie die Akkus entnehmen. Führen Sie die Schritte

aus, und heben Sie die Akkus an; danach entnehmen Sie sie.

Umweltschutz und Recycling Dieser Rasierer enthält Nickel-Metallhydrid-Akkus. Stellen Sie bitte sicher, dass Sie die Akkus an einem ofziell dafür vorgesehenen Ort entsorgen, wenn ein solcher in Ihrer Region vorhanden ist.

Reinigung des Selbstreinigungs-Ladegeräts Am Reinigungsfach des Selbstreinigungs-Ladegeräts könnten Bartreste haften bleiben. Führen Sie die unten aufgeführten Schritte durch, um diese Bartreste zu entfernen. Wir empfehlen Ihnen die Durchführung dieses Verfahrens bei jedem Austausch des Reinigungsmittel-behälters.

1. Stellen Sie sicher, dass Sie den

Wassertank und den Gerätestecker vom Selbstreinigungs-Ladegerät abtrennen. Achten Sie darauf, dass Sie keine Reinigungsüssigkeit verschütten.

2. Wischen Sie evtl. vorhandene

Bartreste vorsichtig mit einem in Wasser getränkten Tuch oder Papiertaschentuch von der Innenseite des Reinigungsfachs ab. Reinigen Sie die Ecken und unebenen Bereiche des Reinigungsfachs mit einem in Wasser getränkten Wattebausch.

Ziehen Sie nicht zu sehr am Gummi-Scherblattschutz auf der Unterseite des Reinigungsfachs. Der Gummi könnte sich ansonsten lösen. Achten Sie darauf, dass Sie den Schutz nur leicht nach oben ziehen. Schütten Sie kein Wasser über das Selbstreinigungs-Ladegerät. (Das Selbstreinigungs-Ladegerät kann nicht mit Wasser gereinigt werden.) Wenn Sie Wasser über das Selbstreinigungs-Ladegerät kippen, könnte das Wasser in das Selbstreinigungs-Ladegerät gelangen und dieses beschädigen.
