INSTRUKCJA OBSŁUGI ES7109 PANASONIC

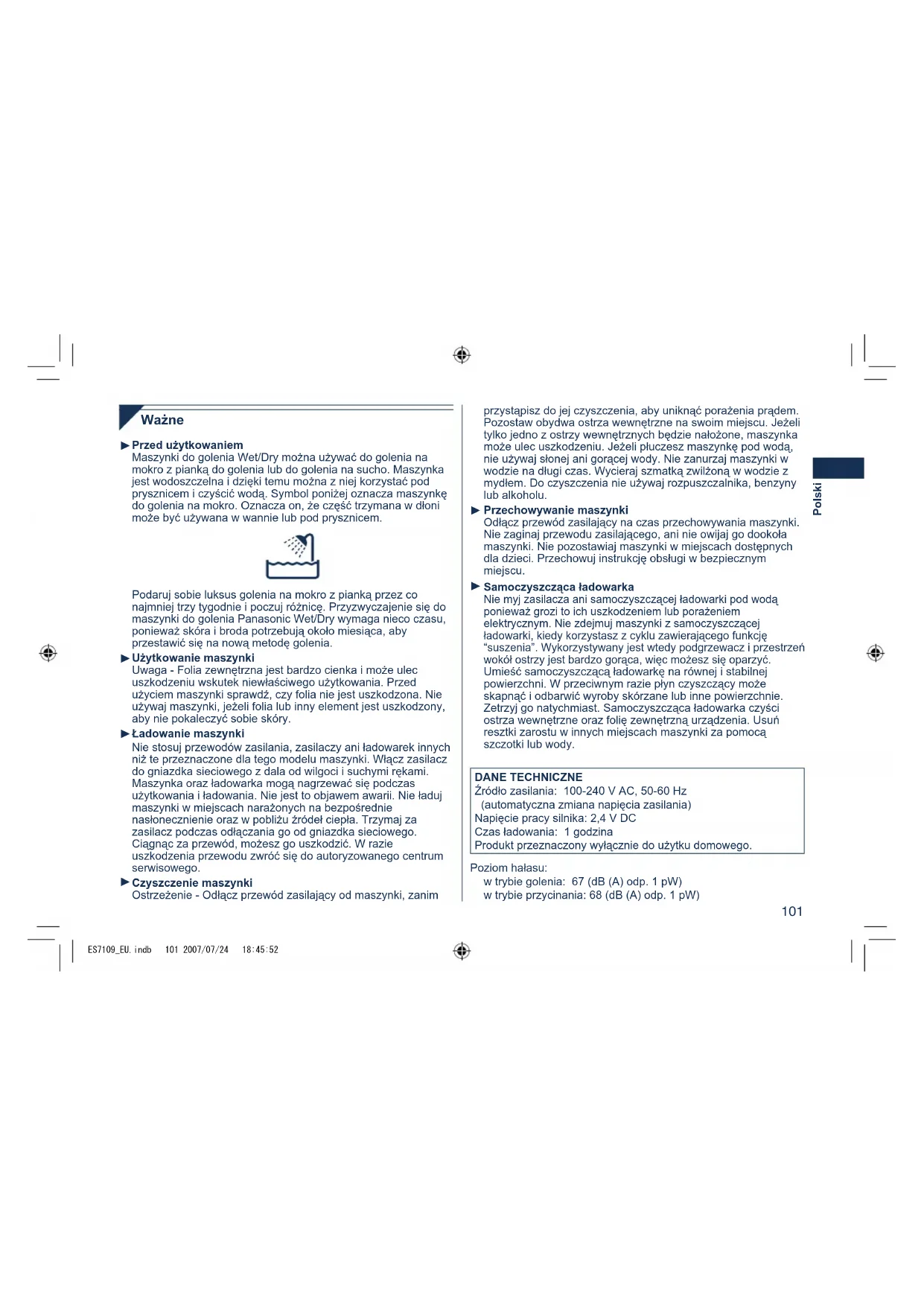

ES7109_EU.indb 100 2007/07/24 18:45:52101 Polski Ważne Przed użytkowaniem Maszynki do golenia Wet/Dry można używać do golenia na mokro z pianką do golenia lub do golenia na sucho. Maszynka jest wodoszczelna i dzięki temu można z niej korzystać pod prysznicem i czyścić wodą. Symbol poniżej oznacza maszynkę do golenia na mokro. Oznacza on, że część trzymana w dłoni może być używana w wannie lub pod prysznicem. Podaruj sobie luksus golenia na mokro z pianką przez co najmniej trzy tygodnie i poczuj różnicę. Przyzwyczajenie się do maszynki do golenia Panasonic Wet/Dry wymaga nieco czasu, ponieważ skóra i broda potrzebują około miesiąca, aby przestawić się na nową metodę golenia. Użytkowanie maszynki Uwaga - Folia zewnętrzna jest bardzo cienka i może ulec uszkodzeniu wskutek niewłaściwego użytkowania. Przed użyciem maszynki sprawdź, czy folia nie jest uszkodzona. Nie używaj maszynki, jeżeli folia lub inny element jest uszkodzony, aby nie pokaleczyć sobie skóry. Ładowanie maszynki Nie stosuj przewodów zasilania, zasilaczy ani ładowarek innych niż te przeznaczone dla tego modelu maszynki. Włącz zasilacz do gniazdka sieciowego z dala od wilgoci i suchymi rękami. Maszynka oraz ładowarka mogą nagrzewać się podczas użytkowania i ładowania. Nie jest to objawem awarii. Nie ładuj maszynki w miejscach narażonych na bezpośrednie nasłonecznienie oraz w pobliżu źródeł ciepła. Trzymaj za zasilacz podczas odłączania go od gniazdka sieciowego. Ciągnąc za przewód, możesz go uszkodzić. W razie uszkodzenia przewodu zwróć się do autoryzowanego centrum serwisowego. Czyszczenie maszynki Ostrzeżenie - Odłącz przewód zasilający od maszynki, zanim

przystąpisz do jej czyszczenia, aby uniknąć porażenia prądem. Pozostaw obydwa ostrza wewnętrzne na swoim miejscu. Jeżeli tylko jedno z ostrzy wewnętrznych będzie nałożone, maszynka może ulec uszkodzeniu. Jeżeli płuczesz maszynkę pod wodą, nie używaj słonej ani gorącej wody. Nie zanurzaj maszynki w wodzie na długi czas. Wycieraj szmatką zwilżoną w wodzie z mydłem. Do czyszczenia nie używaj rozpuszczalnika, benzyny lub alkoholu. Przechowywanie maszynki Odłącz przewód zasilający na czas przechowywania maszynki. Nie zaginaj przewodu zasilającego, ani nie owijaj go dookoła maszynki. Nie pozostawiaj maszynki w miejscach dostępnych dla dzieci. Przechowuj instrukcję obsługi w bezpiecznym miejscu. Samoczyszcząca ładowarka Nie myj zasilacza ani samoczyszczącej ładowarki pod wodą ponieważ grozi to ich uszkodzeniem lub porażeniem elektrycznym. Nie zdejmuj maszynki z samoczyszczącej ładowarki, kiedy korzystasz z cyklu zawierającego funkcję “suszenia”. Wykorzystywany jest wtedy podgrzewacz i przestrzeń wokół ostrzy jest bardzo gorąca, więc możesz się oparzyć. Umieść samoczyszczącą ładowarkę na równej i stabilnej powierzchni. W przeciwnym razie płyn czyszczący może skapnąć i odbarwić wyroby skórzane lub inne powierzchnie. Zetrzyj go natychmiast. Samoczyszcząca ładowarka czyści ostrza wewnętrzne oraz folię zewnętrzną urządzenia. Usuń resztki zarostu w innych miejscach maszynki za pomocą szczotki lub wody. DANE TECHNICZNE Źródło zasilania: 100-240 V AC, 50-60 Hz (automatyczna zmiana napięcia zasilania) Napięcie pracy silnika: 2,4 V DC Czas ładowania: 1 godzina Produkt przeznaczony wyłącznie do użytku domowego. Poziom hałasu: w trybie golenia: 67 (dB (A) odp. 1 pW) w trybie przycinania: 68 (dB (A) odp. 1 pW)

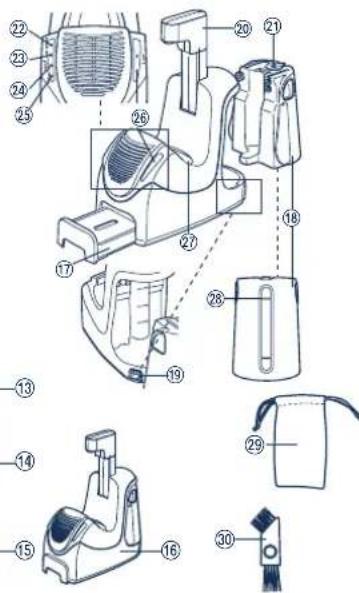

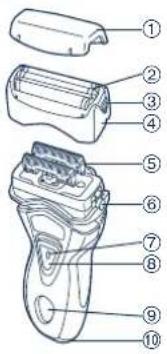

ES7109_EU.indb 101 2007/07/24 18:45:52102 Polski Dane dotyczące części

Nakładka ochronna Zewnętrzna folia urządzenia 3 Przycisk zwalniania zewnętrznej folii urządzenia 4 Ramka folii 5 Ostrza wewnętrzne

Przycisk zwalniania ramki folii

Przycisk blokowania przełącznika 8 Wyłącznik 9 Panel LCD Gniazdo urządzenia Przycinarka Uchwyt przycinarki Zasilacz (RE7-40) Przewód zasilający Wtyczka zasilania Samoczyszcząca ładowarka (Dalej w tekście jako “Ładowarka”.) Pojemnik z detergentem Zbiornik na wodę Gniazdo Ramię Zatyczka zbiornika wody Lampka czyszczenia Lampka suszenia Lampka ładowania Lampka stanu Przycisk wyboru cyklu Taca czyszcząca Wskaźnik poziomu wody Pokrowiec Szczoteczka czyszcząca Środowisko pracy dla samoczyszczącej ładowarki Temperatura pracy: 0-40 °C Wilgotność powietrza podczas pracy: Mniej niż 95% Podczas korzystania z samoczyszczącej ładowarki w temperaturze wykraczającej poza podany zakres mogą wystąpić następujące problemy. Czas ładowania maszynki wydłuża się. Ładowarka przestaje działać. Żywotność akumulatora zmniejsza się. (Tylko podczas używania ładowarki w niższych temperaturach.) W tym przypadku, wskaźniki na panelu LCD będą migać dwa razy na sekundę. Jeśli nie świeci, odczekaj chwilę aż się zapali. W zależności od środowiska, maszynka może nie zostać wysuszona, nawet jeżeli wybierzesz cykl obejmujący funkcję “suszenia”. W takim przypadku zetrzyj kropelki wody za pomocą suchej szmatki.

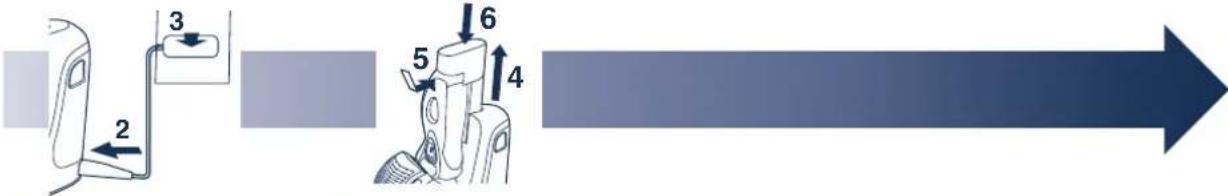

ES7109_EU.indb 102 2007/07/24 18:45:52103 Polski Ładowanie za pomocą samoczyszczącej ładowarki Ładowanie Dokładnie zetrzyj krople wody z ładowarki i wokół niej, tak aby była sucha zanim rozpocznie się ładowanie.

Włóż pojemnik z detergentem oraz załóż zbiornik na wodę do samoczyszczącej ładowarki. Strona 105

Podłącz wtyczkę zasilania.

Włącz zasilacz do sieci.

Wyciągnij ramię w górę, aż usłyszysz kliknięcie.

Zdejmij nakładkę ochronną i podłącz maszynkę. Wyłącz maszynkę przed umieszczeniem jej na ładowarce.Sprawdź, czy folia zewnętrzna nie jest zdeformowana lub uszkodzona podczas zakładania na ładowarkę.

Popchnij ramię w dół, aż usłyszysz kliknięcie. pali się i rozpoczyna się ładowanie.Ładowanie jest zakończone, kiedy wskaźniki na panelu LCD migają. (Najpóźniej po 1 godzinie)

Kiedy nie używasz maszynki, możesz pozostawić ją na ładowarce lub podłączoną do zasilacza, aby zachować pełne naładowanie akumulatora. Maszynka jest zabezpieczona przed przeładowaniem. Ładowanie bez samoczyszczącej ładowarkiMozna również ładować akumulatory bez ładowarki.1. Włóż wtyczkę zasilacza do gniazda maszynki.2. Włącz zasilacz do gniazdka elektrycznego.

ES7109_EU.indb 103 2007/07/24 18:45:53104 Polski Informacje o panelu LCD Panel LCD pokazuje pozostały poziom naładowania akumulatora od 0% do 100%, co 20%. Podczas ładowania Po zakończeniu ładowania 10 minut po zakończeniu ładowania świeci. Wskaźniki migają raz na kilka sekund. Wskaźniki migają raz na 2 sekundy. Kiedy poziom naładowania akumulatora jest niski Możesz ogolić się jeszcze 1 lub 2 razy po tym jak pojawi się “0%”. (Będzie się to zmieniać w zależności od sposobu użytkowania.)

Pojawia się “0%” i miga. Pełne naładowanie zapewnia energię na około 14 goleń po 3 minuty każde.

Korzystanie z przycinarki Przesuń uchwyt przycinarki do góry. Przyłóż do twarzy pod kątem prostym i przesuwaj w dół, aby przyciąć baki.

Użytkowanie maszynki Golenie 90˚

Trzymaj maszynkę, jak pokazano na rysunku powyżej i rozpocznij golenie.

Wciśnij przycisk blokujący wyłącznik i przesuń wyłącznik do góry. Rozpocznij golenie przyciskając lekko maszynkę do twarzy. Naciągnij skórę wolną ręką i przesuwaj maszynkę w przód i do tyłu w kierunku brody. Możesz łagodnie zwiększać nacisk, kiedy twoja skóra przyzwyczai się do maszynki. Zbyt mocne dociskanie nie zapewnia lepszego golenia.

ES7109_EU.indb 104 2007/07/24 18:45:53105 Polski Czyszczenie za pomocą samoczyszczącej ładowarki Konserwacja Przygotowanie samoczyszczącej ładowarkiWyjmij maszynkę oraz wtyczkę zasilania z samoczyszczącej ładowarki.

Zdejmij zbiornik na wodę i wyjmij z niego zatyczkę.

Spłucz dokładnie stary płyn czyszczący, a następnie wypłucz zbiornik na wodę.

Nalej wody z kranu do górnej linii wskaźnika poziomu wody.Nie wlewaj wody ponad poziom wskazany przez górną linię wskaźnika poziomu wody. Może to spowodować rozlanie płynu.

Dokładnie zamknij zatyczkę zbiornika na wodę i załóż zbiornik.

Zdejmij obie plomby z nowego pojemniczka z detergentem. (2 plomby)Trzymaj pojemniczek z detergentem poziomo. (Detergent może się wylać, kiedy pojemniczek z detergentem zostanie przechylony zbyt mocno

Załóż pojemniczek z detergentem. Wymień pojemniczek z detergentem, kiedy lampka stanu się pali. Wykorzystaj poniższą tabelę jako przewodnik. Golenie Czyszczenie Możliwość wykorzystania1 raz/dzień1 raz/dzień ok. 30-40 razy1 raz/3 dni ok. 10-15 razy1 raz/tydzień ok. 4-7 razyData przydatności detergentu do użycia wynosi 6 miesięcy od jego otwarcia. Jeżeli nie zużyjesz płynu czyszczącego przez 6 miesięcy, wyrzuć pojemniczek z detergentem i wylej płyn czyszczący. Stosuj tylko specjalny detergent do golarek Panasonic w samoczyszczącej ładowarce.Zawsze wymieniaj zbiorniczek z detergentem oraz płyn czyszczący w pojemniku z wodą jednocześnie. Dolewanie wody lub wymiana jedynie pojemniczka z detergentem lub wody spowoduje pogorszenie funkcji czyszczenia.Podczas korzystania z samoczyszczącej ładowarki skoncentrowany detergent w pojemniku z detergentem jest rozpuszczany w wodzie w zbiorniku wody, tworząc płyn czyszczący.

ES7109_EU.indb 105 2007/07/24 18:45:54106 Polski Czyszczenie maszynki

Podłącz wtyczkę zasilania.

Włącz zasilacz do sieci. Usuń wszelkie resztki mydła i wody z maszynki, jeżeli była ona czyszczona mydłem do rąk lub innym detergentem.

Wyciągnij ramię do góry.

Zdejmij nakładkę ochronną i podłącz maszynkę. Wyłącz maszynkę przed umieszczeniem jej na ładowarce. Sprawdź, czy folia zewnętrzna nie jest zdeformowana lub uszkodzona podczas zakładania na ładowarkę.

Popchnij ramię w dół.

Naciśnij [select], aby wybrać cykl. Po każdym naciśnięciu [select], cykl zmienia się w następujący sposób “Czyszczenie/Suszenie/Ładowanie” “Czyszczenie/Suszenie” “Suszenie/Ładowanie” “Suszenie” “Ładowanie”. Cykle rozpoczynają się po około 6 sekundach od ich wybrania. Cykl zostanie przerwany, jeśli dojdzie do przerwy w zasilaniu. W takim przypadku uruchom cykl ponownie od początku. Nie wyjmuj pojemniczka z detergentem lub zbiornika na wodę, bo płyn czyszczący może się rozlać i uszkodzić maszynkę.

Cykl Wskaźniki wyboru cyklu

Opis przebiegu cyklu Na ładowarce Można zmienić w trakcie na cykl Na ładowarce Na maszynce Czas trwania (przybliżony) clean dry charge clean dry charge 1Ładowanie

Miga 1 godzina 2 Czyszczenie/ Suszenie/ Ładowanie

Świeci podczas ładowania

Miga 4 h 30 min 3 Czyszczenie/ Suszenie

– 3 godziny 4 Suszenie/ Ładowanie

Świeci podczas ładowania

– 2 h 50 min *Lampka gaśnie po około 6 sekundach.

ES7109_EU.indb 106 2007/07/24 18:45:55107 Polski 1 1 1 Czyszczenie za pomocą samoczyszczącej ładowarki (ciąg dalszy)1 1 Jeżeli lampka stanu miga lub świeci podczas cyklu “Czyszczenie/Suszenie/Ładowanie” lub “Czyszczenie/ Suszenie”, wykonaj następujące czynności. Miga Świeci Poprawnie załóż pojemniczek z detergentem, a następnie uruchom cykl. Zdejmij maszynkę z samoczyszczącej ładowarki i sprawdź, czy lampka [clean] zgasła. (Zachowaj ostrożność, ponieważ ostrze może być gorące lub mokre.) Sprawdź, czy zbiornik na wodę jest prawidłowo założony, jego zatyczka dobrze zatknięta i czy samoczyszcząca ładowarka jest ustawiona poziomo. Jeżeli zgaśnie lampka stanu Nie przerywaj cyklu. Kiedy usunięto nieprawidłowość Kiedy nie znaleziono usterki Wciśnij i przytrzymaj przez około 2 sekundy przycisk [select], aby wyłączyć lampkę stanu i rozpocząć cykl od nowa. Nadszedł czas, aby wymienić pojemniczek z detergentem i płyn czyszczący w zbiorniku na wodę. Wylej płyn czyszczący z pojemnika na wodę, a następnie napełnij go wodą. Usuń stary pojemniczek z detergentem i załóż nowy, a następnie ponownie uruchom cykl. Kiedy lampka stanu zgaśnie Kiedy lampka stanu ponownie się zapali Nie przerywaj cyklu. Zwróć się do autoryzowanego centrum serwisowego. Czyszczenie maszynki bez korzystania z samoczyszczącej ładowarki

1. Odłącz przewód zasilający od

2. Nałóż trochę mydła do rąk na

3. Włącz maszynkę, a następnie

polej folię zewnętrzną wodą.

4. Wyłącz maszynkę po około

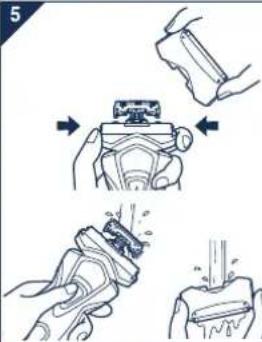

5. Zdejmij ramkę folii i wyczyść ją

6. Za pomocą suchej szmatki

wytrzyj maszynkę do sucha.

7. Zdejmij zewnętrzną folię

systemu i ramkę folii i poczekaj aż całkowicie wyschną. ES7109_EU.indb 107 2007/07/24 18:45:56108 Polski Wymiana folii zewnętrznej i ostrzy wewnętrznych zewnętrzna folia urządzenia raz na rok ostrze wewnętrzne raz na dwa lata Wymiana folii zewnętrznej w maszynce

1. Przyciśnij przyciski i unieś folię

do góry, jak na rysunku.

2. Załóż zewnętrzną folię

systemu, popychając ją w dół aż zaskoczy. Wymiana ostrzy wewnętrznych

1. Przyciśnij przyciski i unieś folię

do góry, jak na rysunku.

2. Zdejmij ostrza wewnętrzne

pojedynczo, jak pokazano na rysunku. Nie dotykaj krawędzi (metalowe części) ostrzy wewnętrznych, aby uniknąć skaleczenia dłoni.

3. Załóż ostrza pojedynczo, aż

zaskoczą, jak to pokazano na rysunku.

Czyszczenie szczoteczką (A) (B)

1. Oczyść ostrza wewnętrzne

używając szczoteczki z krótkim włosiem, przesuwając ją w kierunku (A). Oczyść zewnętrzną folię urządzenia, korpus maszynki i przycinarkę, używając szczoteczki z długim włosiem. Nie przesuwaj szczoteczki z krótkim włosiem w kierunku (B) ponieważ możesz uszkodzić wewnętrzne ostrza, co je stępi. Nie używaj szczoteczki z krótkim włosiem do czyszczenia folii zewnętrznej.

ES7109_EU.indb 108 2007/07/24 18:45:56109 Polski Kiedy woda nie ścieka z tacy czyszczącej Ścinki zarostu mogą zatkać odpływ w dnie tacy czyszczącej. W takim przypadku czyszczenie lub wysuszenie maszynki jest niemożliwe. Przepchnij ścinki zarostu przez odpływ za pomocą wykałaczki itp. Wyjmowanie wbudowanych akumulatorów Wyjmij wbudowane akumulatory zanim wyrzucisz maszynkę. Pamiętaj, aby akumulatory wyrzucać w specjalnie przeznaczonym do tego miejscu, jeżeli takie istnieje w twoim kraju. Nie demontuj, ani nie wymieniaj akumulatorów w celu ponownego użycia maszynki. Może to spowodować pożar lub porażenie elektryczne. Wymieniaj akumulatory w autoryzowanym centrum serwisowym. Odłącz przewód zasilający od maszynki przed wyjęciem akumulatorów. Postępuj zgodnie z opisem w punktach od do 7, podnieś akumulatory i wyjmij je.

Ochrona środowiska i recykling materiałów Niniejsze urządzenie zawiera akumulatory Ni-MH. Prosimy o oddanie zużytych akumulatorów do likwidacji w miejscu ocjalnie do tego wskazanym, jeżeli takie istnieje w waszym kraju.

Czyszczenie samoczyszczącej ładowarki Resztki zarostu mogły się przykleić do tacy czyszczącej ładowarki samoczyszczącej. Wykonaj czynności opisane poniżej, aby je usunąć. Zalecamy wykonywanie tych czynności przy każdej wymianie pojemniczka z detergentem.

1. Najpierw zdejmij pojemnik z

wodą i odłącz wtyczkę zasilania od ładowarki samoczyszczącej. Uważaj, aby nie rozlać płynu czyszczącego.

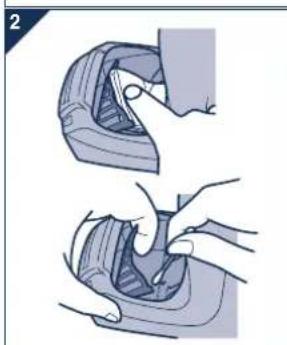

2. Delikatnie zetrzyj resztki

zarostu przyklejone do wnętrza tacy czyszczącej, używając zwilżonej szmatki lub ręcznika papierowego. Wyczyść rogi i nierówne części tacy czyszczącej za pomocą patyczka higienicznego zwilżonego w wodzie.

Nie ciągnij mocno za gumowy ochraniacz ostrzy przy dnie tacy czyszczącej. Guma może ulec zerwaniu, jeżeli będzie mocno naciągana. Wystarczy jedynie lekko za nią pociągnąć. Ostrzeżenie - Nie myj, ani nie stosuj wody do czyszczenia zasilacza lub ładowarki samoczyszczącej. Nieprzestrzeganie tego zalecenia może spowodować porażenie prądem elektrycznym lub zwarcie.
