| Tuotetyyppi | Kuiva/märkä sähköparranajokone |
| Merkki | Panasonic |
| Malli | ES7109 |
| Virtalähde | 100-240 V AC, 50-60 Hz (verkkovirtasovitin) |
| Moottorin jännite | 2,4 V DC |
| Latausaika | 1 tunti |
| Käyttöaika | Noin 14 ajokertaa, 3 minuuttia per kerta |
| Melutaso | 67 dB(A) parranajossa, 68 dB(A) trimmereillä |
| Käyttö | Kuiva- tai märkäparranajo, käytettävissä suihkussa |
| Partatrimmeri | Sisäänrakennettu, vedettävä vivulla |
| LCD-näyttö | Jäljellä olevan latauksen ilmaisin (0-100 % 20 % askelin) |
| Itsepuhdistuva laturi | Sisältyy, puhdistus-, kuivaus- ja lataustoiminnot |
| Manuaalinen puhdistus | Juoksevan veden alla miedolla saippualla |
| Osien vaihto | Suojaritilä: kerran vuodessa; sisäterät: kerran 2 vuodessa |
| Akku | Sisäänrakennettu ladattava Ni-MH-akku (vaihto valtuutetussa huollossa) |
| Mukana tulevat lisävarusteet | Itsepuhdistuva laturi, sovitin, puhdistusainepatruuna, puhdistusharja, matkapussi |
| Turvallisuus | Irrota pistoke ennen puhdistusta; älä käytä, jos ritilä on vaurioitunut; ritilä on erittäin ohut |
| Käyttölämpötila (laturi) | 0–40 °C |
| Käyttökosteus (laturi) | Alle 95 % |
Usein kysytyt kysymykset - ES7109 PANASONIC
Käyttäjien kysymyksiä aiheesta ES7109 PANASONIC
0 kysymys tästä laitteesta. Vastaa tuntemiisi tai esitä omasi.
Esitä uusi kysymys tästä laitteesta
Lataa ohjeet laitteellesi Partakone PDF-muodossa ilmaiseksi! Löydä käyttöohjeesi ES7109 - PANASONIC ja ota elektroninen laitteesi takaisin hallintaan. Tällä sivulla julkaistaan kaikki laitteidesi käyttöön tarvittavat asiakirjat. ES7109 merkiltä PANASONIC.
KÄYTTÖOHJE ES7109 PANASONIC

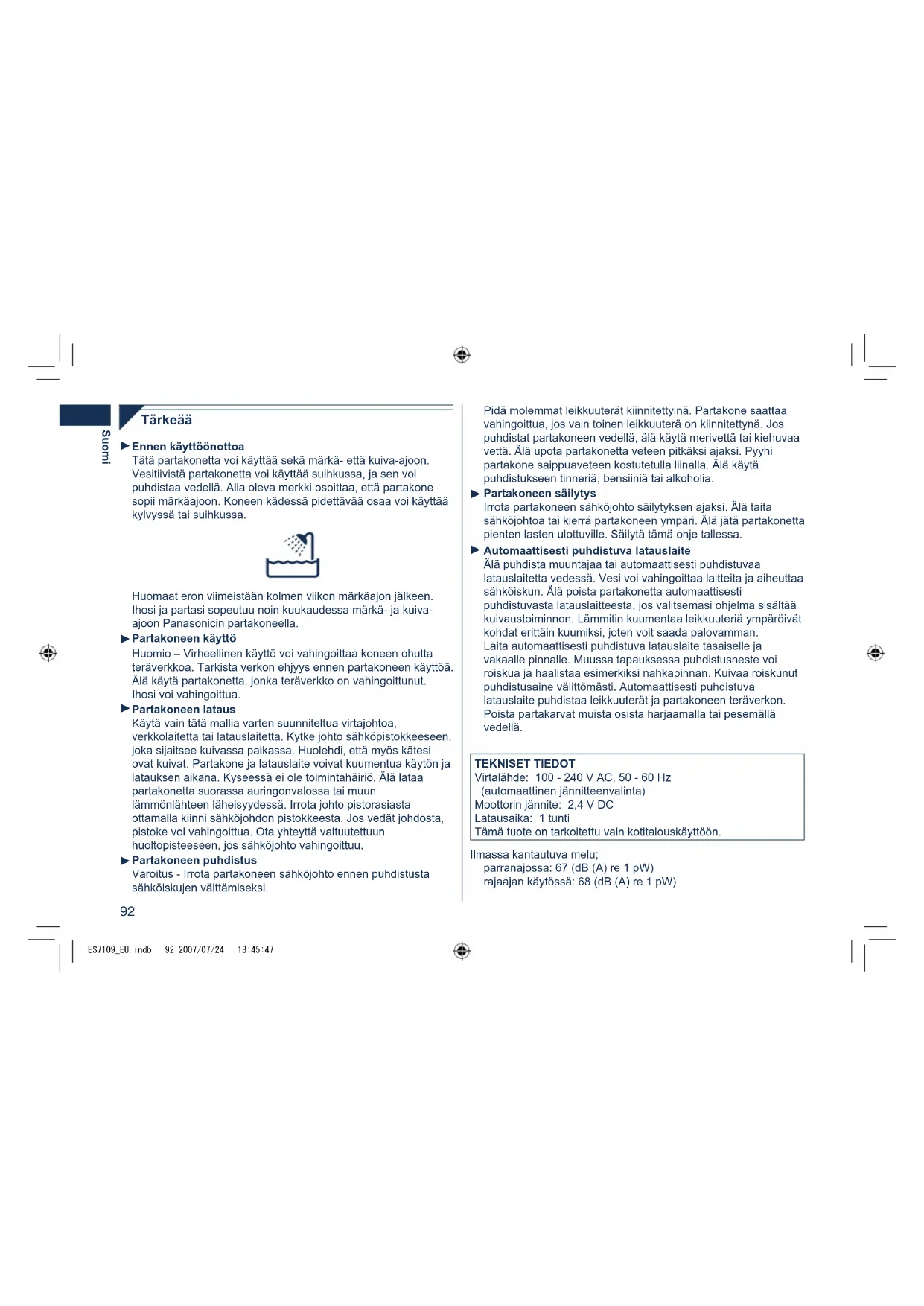

Tätä partakonetta voi käyttää sekä märkä- että kuiva-ajoon. Vesitiivistä partakonetta voi käyttää suihkussa, ja sen voi puhdistaa vedellä. Alla oleva merkki osoittaa, että partakone sopii märkäajoon. Koneen kädessä pidettävää osaa voi käyttää kylvyssä tai suihkussa.

Huomaat eron viimeistään kolmen viikon märkäajon jälkeen. Ihosi ja partasi sopeutuu noin kuukaudessa märkä- ja kuivaajoon Panasonicin partakoneella.
Partakoneen käyttö
Huomio - Virheellinen käyttö voi vahingoittaa koneen ohutta teräverkkoa. Tarkista verkon eheys ennen partakoneen käyttöä. Älä käytä partakonetta, jonka teräverkko on vahingoittunut. Ihosi voi vahingoittua.
Partakoneen lataus
Käytä vain tätä mallia varten suunniteltua virtajohtoa, verkkolaitetta tai latauslaitetta. Kytke johto sähköpistokkeeseen, joka sijaitsee kuivassa paikassa. Huolehdi, että myös kätesi ovat kuivat. Partakone ja latauslaite voivat kuumentua käytön ja latauksen aikana. Kyseessä ei ole toimintahäiriö. Älä lataa partakonetta suorassa auringonvalossa tai muun lämmönlähteen läheisyydessä. Irrota johto pistorasiasta ottamalla kiinni sähköjohdon pistokkeesta. Jos vedät johdosta, pistoke voi vahingoittua. Ota yhteyttä valtuutettuun huoltopisteeseen, jos sähköjohto vahingoittuu.
Partakoneen puhdistus
Varoitus - Irrota partakoneen sähköjohto ennen puhdistusta sähköiskujen välttämiseksi.
Pidä molemmat leikkuuterät kiinnitettyinä. Partakone saattaa vahingoittua, jos vain toinen leikkuutera on kiinnitettynä. Jos puhdistat partakoneen vedellä, älä käytä merivettä tai kiehuvaa vettä. Älä upota partakonetta veteen pitkäksi ajaksi. Pyyhi partakone saippuaveteen kostutetulla liinalla. Älä käytä puhdistukseen tinneriä, bensiiniä tai alkoholia.
Partakoneen säilytys
Irrota partakoneen sähköjohto säilytyksen ajaksi. Älä taita sähköjohtoa tai kierrä partakoneen ympäri. Älä jätä partakonetta pienten lasten ulottuville. Säilytä tämä ohje tallessa.
Automaattisesti puhdistuva latauslaite
Älä puhdista muuntajaa tai automaattisesti puhdistuvaa latauslaitetta vedessä. Vesi voi vahingoittaa laitteita ja aiheuttaa sähköiskun. Älä poista partakonetta automaattisesti puhdistuvasta latauslaitteesta, jos valitsemasi ohjelma sisältää kuivaustoiminnon. Lämmitin kuumentaa leikkuuteriä ympäröivät kohdat erittäin kuumiksi, joten voit saada palovamman. Laita automaattisesti puhdistuva latauslaite tasaiselle ja vakaalle pinnalle. Muussa tapauksessa puhdistusneste voi roiskua ja haalistaa esimerkiksi nahkapinnan. Kuivaa roiskunut puhdistusaine välittömästi. Automaattisesti puhdistuva latauslaite puhdistaa leikkuuterät ja partakoneen teräverkon. Poista partakarvat muista osista harjaamalla tai pesemällä vedellä.
TEKNISET TIEDOT
Virtalähde: 100 - 240 V AC, 50 - 60 Hz
(automaattinen jännitteenvalinta)
Moottorin jännite: 2,4 V DC
Latausaika: 1 tunti
Tämä tuote on tarkoitettu vain kotitalouskäyttöön.
Ilmassa kantautuva melu
parranajossa: 67 (dB (A) re 1 pW)
raajaan käytössä: 68 (dB (A) re 1 pW)

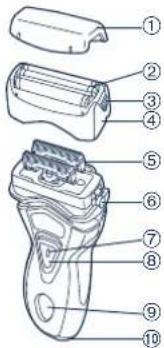

Koneen osat


① Suojus ② Teräverkko ③ Teräverkon avauspainike ④ Teräverkon kehys ⑤ Leikkuuterät ⑥ Verkkokehyksen avauspainikkeet ⑦ Kytkimen lukituspainike
⑧ Käyttökytkin ⑨ LCD-paneeli ⑩ Laitteen pistorasia ⑪ Trimmeri ⑫ Trimmerin kahva ⑬ Muuntaja (RE7-40) ⑭ Sähköjohto ⑮ Laitteen pistoke

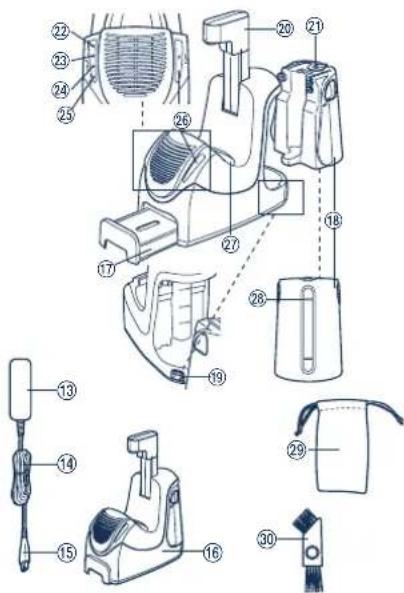

16 Automaattisesti puhdistuva latauslaite
(Käytetään nimitystä
"Latauslaite".)
Puhdistusainepatruuna 18 Vesisäiliö 19 Pistorasia 20 Varsi 21 Vesisäiliön kansi
22 Puhdistuksen merkkivalo 23 Kuivauksen merkkivalo 24 Latauksen merkkivalo 25 Tilan merkkivalo 26 Valintapainike 27 Puhdistusteline 28 Vesimittari 29 Kuljetuspussi 30 Puhdistusharja
Automaattisesti puhdistuvan latauslaitteen käyttöolosuhteet
Lämpötila: 0-40 °C
Sallittu ilmankosteus: alle 95 %
- Jos automaattisesti puhdistuvaa latauslaitetta käytetään yllä mainituista poikkeavissa lämpötiloissa, odotettavissa voi olla seuraavia ongelmia:
- Partakoneen latausaika pitenee.
- Latauslaite ei toimi.
- Akun käyttöikä lyhenee. (Vain jos latauslaitetta käytetään kylmissä olosuhteissa.) Tällöin LCD-paneelin merkkivalot välähtävät kaksi kertaa sekunnissa.
- Jos palaa, odota että se alkaa palaa. Olosuhteista riippuen partakone ei ehkä käynnisty, vaikka olet valinnut kuivaustoiminnon sisältävän ohjelman. Voit kuivata veden kuivalla liinalla.

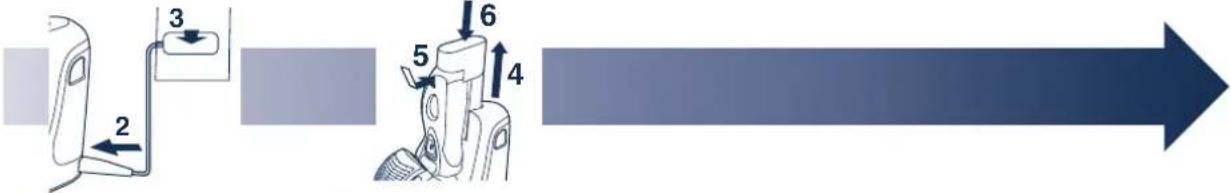

Lataus automaattisesti puhdistuvalla latauslaitteella
Kuivaa vesiroiskeet latauslaitteesta ja sen lähettyviltä ennen latauksen aloitusta.

1 Kiinnitä puhdistusainepatruuna ja vesisäiliö automaattisesti puhdistuvaan latauslaitteeseen. Sivu 96 2 Kytke laite pistokkeeseen. 3 Kytke muuntaja sähköverkkoon.
4 Vedä vartta ylöspäin, kunnes kuulet naksahduksen.
5 Poista suojus ja aseta partakone telineeseen.
- Sammuta partakone ennen kiinnittämistä. Tarkista, ettei verkkoterä ole vioittunut, ennen kuin asetat partakoneen telineeseen.
6 Paina vartta alaspäin, kunnes kuulet naksahduksen.
palaa ja lataaminen alkaa. Lataus on valmis, kun LCD-paneelin merkkivalot vilkkuvat. (korkeintaan tunnin kuluttua)
Voit säilyttää partakonetta kiinnitettynä latauslaitteeseen tai muuntajaan, jotta akun lataus säilyy. Partakonetta ei voi yliladata. Lataus ilman automaattisesti puhdistuvaa latauslaitetta
Voit ladata myös ilman latauslaitetta. 1. Kytke muuntaja partakoneeseen. 2. Kytke muuntajan pistoke pistorasiaan.

Tietoja LCD-paneelista
LCD-paneeli näyttää akun jäljellä olevan käyttökapasiteetin välillä 0% -100%, 20%:n askelin.
Latauksen aikana

palaa.
Latauksen päätyttyä

Merkkivalot vilkkuvat kerran sekunnissa.
10 minuuttia latauksen päättymisen jälkeen

Merkkivalot vilkkuvat kerran joka toinen sekunti.
Kun akun lataus on vähäinen.

Kun "0%" tulee näkyviin, jäljellä on vielä 1 - 2 parranajokertaa. (Kesto riippuu käytöstä.)
0% tulee näkyviin ja vilkkuu.
Täyteen ladatun akun virta riittää noin 14 parranajokertaan à 3 minuuttia.
Trimmerin käyttö
Liuta trimmerin kahva yläasentoon. Aseta trimmeri oikeaan kulmaan ihollesi ja rajaa pulisongit liu'uttamalla trimmeriä alaspäin.


Partakoneen käyttö

1 Avaa kytkimen lukitus ja paina kytkin ylös.

2 Pitele partakonetta kuvassa osoitetulla tavalla ja aja partasi.
Kun aloitat parranajon, paina ihoa vain kevyesti partakoneella. Venytä ihoa toisella kädellä ja liikuta partakonetta edestakaisin parran suunnan mukaisesti. Voit painaa partakonetta voimakkaammin, kun ihosi tottuu partakoneeseen. Voimakas painaminen ei paranna ajotarkkuutta.
Huolto

Puhdistus automaattisesti puhdistuvalla latauslaitteella
Automaattisesti puhdistuvan latauslaitteen valmistelu: Poista partakone telineestä ja irrota latauslaitteen pistoke.







1 Irrota vesisäiliö ja avaa säiliön kansi. 2 Kaada vanha puhdistusneste pois ja huuhtele vesisäiliö.
3 Lisää puhdasta vettä vesimittarin rajaan saakka. - Älä anna veden ylittää merkkiviivaa. Muutoin puhdistusneste voi roiskua yli. 4 Sulje vesisäiliön kansi huolellisesti ja kiinnitä vesisäiliö latauslaitteeseen.
5 Poista uuden puhdistusainepatruunan tarrat. (2 tarraa)
- Pidä puhdistusainepatruuna vaakatasossa. (Jos patruuna on liian kallellaan, puhdistusaine voi roiskua.)
avaamisessa. Jos et käytä puhdistusnestettä 6 kuukauteen, hävitä puhdistusainepatruuna ja kaada puhdistusneste pois.
- Käytä automaattisesti puhdistuvassa latauslaitteessa vain Panasonicin partakoneille tarkoitettua puhdistusainetta. Vaihda puhdistusainepatruunan yhteydessä aina myös vesisäiliön puhdistusneste. Veden lisääminen tai vain puhdistusainepatruunan tai veden vaihto heikentää puhdistusta. Kun käytät automaattisesti puhdistuvaa latauslaitetta, puhdistusaine liukenee veteen ja vesisäiliön vedestä tulee puhdistusnestettä.
Vaihda puhdistusainepatuuna, kun tilan merkkivalo syttyy. Alla on suuntaa antava taulukko.
| Parranajo Pundistus Käytökertoja | |
| kerran päävää | kerran päävää 30 - 40 kertaa |
| joka kolmas päävä 10 - 15 kertaa | |
| kerran viikossa 4 - 7 kertaa | |
Puhdistusneste vanhenee 6 kuukauden kuluttua pakkauksen avaamisesta.
Partakoneen puhdistus


1 Kytke laitteen pistoke. 2 Kytke muuntaja sähköverkkoon.
Kuivaa saippua ja vesi partakoneesta, jos se on puhdistettu saippualla tai jollain puhdistusaineella.
3 Vedä vartta ylöspäin. 4 Poista suojus ja aseta partakone telineeseen.
- Sammuta partakone ennen kiinnittämistä. Tarkista, ettei verkkotera ole vioittunut, ennen kuin asetat partakoneen telineeseen.
5 Paina vartta alaspäin.


Suomi
6 Valitse ohjelma painamalla [select].
- Kun painat valintapainiketta [select], ohjelma vaihtuu seuraavasti: "Puhdistus/kuivaus/lataus" → "Puhdistus/kuivaus" → "Kuivaus/lataus" → "Kuivaus" → "Lataus".
- Ohjelma alkaa noin 6 sekuntia valinnan jälkeen.
- Ohjelma keskeytetään, jos virta katkaistaan. Ohjelma täytyy aloittaa uudelleen alusta.
- Älä irrota puhdistusainepatuunaa tai vesisäiliötä. Roiskuva puhdistusneste voi aiheuttaa vian.
| Ohjelma | Ohjelmavalinnan merkkivalot | Partakoneessa | ◆ | Ohjelman valmistumisaika | |||||||
| Latauslaitteessa | Puolivalissä vaihdettavissa olevat ohjelmat | Latauslaitteessa | Partakoneessa | Kesto (arvio) | |||||||
| clean | dry | charge | clean | dry | charge | ◆ | |||||
| 1Lataus | ○ | ○ | ○* | 2845 | Valo palaa | ◆ | ○ | ○ | ○ | Valo vällkyy | 1 tunti |
| 2Puhdistus/Kuivaus/Lataus | ○ | ○ | ○ | 3 | Palaa latauksen aikana | ◆ | Valo vällkyy | 4 h 30 min | |||
| 3Puhdistus/Kuivaus | ○ | ○ | ○ | 2 | - | ◆ | ○ | -3 tuntia | |||
| 4Kuivaus/Lataus | 285 | ○ | ○ | Palaa latauksen aikana | ◆ | ○ | Valo vällkyy | 4 h 20 min | |||
| 5Kuivaus 264 | ○ | ○ | ○ | - | ◆ | ○ | ○ | -2 h 50 min | |||
*Merkkivalo sammuu 6 sekunnissa.
Iuons
▶▶▶▶ Puhdistus automaattisesti puhdistuvalla latauslaitteella (jatkuu)
Toimi seuraavasti, jos merkkivalo vilkkuu tai palaa Puhdistus/kuivaus/lataus- tai Puhdistus/kuivaus-ohjelmien aikana.
Valo vilkkuu / Valo palaa
Pane puhdistusainepatuuna paikoilleen oikein ja aloita ohjelma alusta.
Jos tilan merkkivalo sammuu
Jatka ohjelmaa.
Poista partakone automaattisesti puhdistuvasta latauslaitteesta ja tarkista, että merkkivalo [clean] on sammunut. (Ole varovainen: terä voi olla kuuma tai märkä.) Tarkista, että vesällö on kiinnitettynä oikein, vesällön kansi on suljettu huolellisesti ja että latauslaite on vaakatasossa.
Kun virhe on korjattu
Paina valintapainike [select] alas noin 2 sekunniksi sammuttaaksesi tilan merkkivalon ja aloittaaksesi ohjelman alusta.
Jos virhe löytyy
Puhdistusainepatuuna ja vesisäiliön puhdistusneste pitää vaihtaa. Kaada vesisäiliön vanha puhdistusneste pois ja täytä säiliö puhtaalla vedellä. Vaihda puhdistusainepatuuna ja aloita ohjelma alusta.
Kun tilan merkkivalo sammuu
Jatka ohjelmaa. Ota yhteyttä
Jos tilan merkkivalo syttyy uudelleen
uutettuun huoltokeskukseen

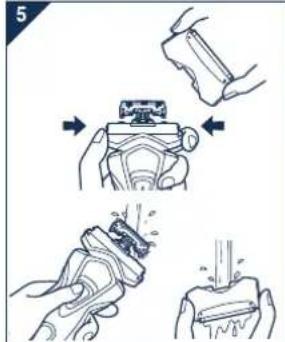

Partakoneen puhdistus ilman automaattisesti puhdistuvaa latauslaitetta



- Irrota sähköjohto partakoneesta.
- Levitä teräverkkoon hieman saippuaa.
- Kytke partakone päälle ja valuta kuumaa vettä teräverkolle.
- Sammuta partakone 10 - 20 sekunnin jälkeen.
- Irrota verkkokehys ja puhdista juoksevassa vedessä.
- Kuivaa roiskunut vesi kuivalla kankaalla.
- Irrota laitteen teräverkko ja verkkokehys, jotta ne kuivuvat kokonaan.

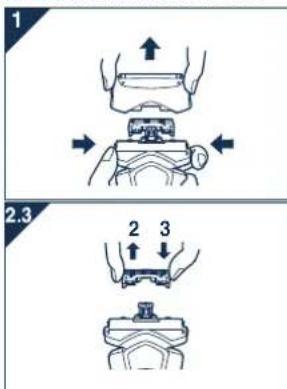

Teräverkon ja leikkuuterien vaihto
teräverkko kerran vuodessa
leikkuuterät joka toinen vuosi
Teräverkon vaihto
- Paina avauspainikkeita ja nosta kuvan osoittamalla tavalla.
- Paina uusi teräverkko paikoilleen, kunnes kuulet naksahduksen.
Leikkuuterien vaihto
- Paina avauspainikkeita ja nosta kuvan osoittamalla tavalla.
- Poista leikkuuterät yksi kerrallaan kuvan osoittamalla tavalla.
- Älä koske leikkuuterien metallisia reunoja. Voit vahingoittaa sormesi.
- Pane leikkuuterät paikoilleen yksi kerrallaan kuvan osoittamalla tavalla, kunnes kuulet naksahduksen.
Puhdistus harjalla

- Puhdista leikkuuterät lyhyellä harjalla kuvan (A) osoittamassa suunnassa. Puhdista teräverkko, partakone ja trimmeri pitkällä harjalla.
- Älä liikuta harjaa kuvan (B) osoittamassa suunnassa. Leikkuuterät tylsistyvät ja ajotarkkuus huononee.
- Älä puhdista teräverkkoa lyhyellä harjalla.

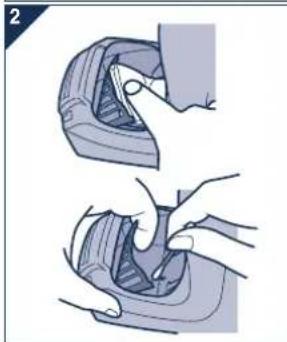

Automaattisesti puhdistuvan latauslaitteen puhdistus
Partakarvat voivat tarttua automaattisesti puhdistuvan latauslaitteen telineeseen. Poista ne alla kuvatulla tavalla. Karvat tulee poistaa puhdistusainepatruunan vaihdon yhteydessä.

- Poista vesisäiliö ja irrota automaattisesti puhdistuvan latauslaitteen sähköjohto.
Varo läikyttämästä puhdistusnestettä.
- Poista partakarvat puhdistustelineestä pyyhkimällä varovasti veteen kostutetulla liinalla tai talouspaperilla.
- Puhdista puhdistustelineen kulmat ja epätasaiset pinnat veteen kostutetulla pumpulipuikolla.

Käsittele puhdistustelineen pohjalla olevaa kumista teräsuojusta varovasti. Se voi irrota, jos vedät sitä liian lujaa. Nosta suojusta varovasti. - Varoitus - Älä pese tai kastele muuntajaa tai automaattisesti puhdistuvaa latauslaitetta. Vaarana on sähköisku tai oikosulku.
Jos vesi ei valu pois puhdistustelineestä

Partakarvat voivat tukkia puhdistustelineen poistoaukon. Tällöin partakonetta ei voi puhdistaa tai kuivata. Poista partakarvat poistoaukosta esimerkiksi hammastikun avulla.
Sisäänrakennettujen akkujen poisto
Poista akut, ennen kuin hävität partakoneen. Varmista, että akut hävitetään määräysten mukaisesti. Älä yritä pidentää partakoneen käyttöikää purkamalla tai vaihtamalla akkuja itse. Vaarana on tulipalo ja sähköisku. Akut pitää vaihtaa valtuutetussa huoltopisteessä.
- Irrota partakoneen sähköjohto, ennen kuin irrotat akut.
- Suorita kuvan vaiheet (1) - (7), nosta akkuja ja poista ne paikaltaan.

Ympäristönsuojelu ja materiaalien kierrätys
Tämä partakone sisältää Ni-MH -akut.
Varmista, että akut hävitetään paikallisten määräysten mukaisesti.
Ennen käyttöä
Tietoja sähkö- ja elektroniikkalaitteiden hävittämisestä (kotitaloudet)
Tämä symboli tuotteissa ja/tai niiden käyttöohjeissa osoittaa, että käytettyjä sähkö- ja elektroniikkalaitteita ei saa hävittää tavallisen kotitalousjätteen mukana. Jotta laitteet käsitellään asianmukaisesti, toimita ne
kierrätyspisteisiin, jotka vastaanottavat tällaisia laitteita ilmaiseksi. Joissakin maissa kuluttajat voivat myös palauttaa käytetyt laitteet paikalliselle jälleenmyyjälle, jos he ostavat tilalle uuden vastaavanlaisen tuotteen.
Tämän tuotteen asianmukainen hävittäminen säästää luonnonvaroja ja estää mahdollisesti muutoin syntyviä ympäristö- ja terveysongelmia. Lähistöllä sijaitsevista kierrätyspisteistä saa lisätietoja paikallisilta viranomaisilta.
Jätelaissa ja rikoslaissa on säädetty rangaistus roskaamisesta ja lainvastaisesta hävittämisestä.
Yrityskäyttäjät Euroopan unionissa
Jos haluat hävittää sähkö- ja elektroniikkalaitteita, kysy lisätietoja jälleenmyyjältä tai tavarantoimittajalta.
Tietoja jätteiden käsittelystä Euroopan unionin ulkopuolella
Tämä symboli on käytössä vain Euroopan unionissa.
Jos haluat hävittää tämän tuotteen, tiedustele oikeaa hävitystapaa paikallisilta viranomaisilta tai jälleenmyyjältä.
