Viotenne 55 - Antena de satélite TECHNISAT - Manual de utilização gratuito

Marca	TechniSat
Modelo	Viotenne 55
Tipo de produto	Antena parabólica
Diâmetro da antena	55 cm
Satélite alvo	ASTRA 19.2°E
Tipo de LNB	Cabeça universal (LNB) compatível com ASTRA
Ângulo de elevação ajustável	Sim, através de prisma inclinável com graduação
Ângulo de azimute ajustável	Sim, rotação manual
Montagem	Em mastro (diâmetro 42 mm) ou suporte de parede
Conteúdo do kit	Antena, suporte da antena, braço LNB, suporte LNB, prisma inclinável, parafusos, braçadeira de fixação, manual
Alimentação do LNB	Através do recetor de satélite (cabo coaxial 13/18 V)
Conectores	Conector F
Manutenção	Limpar com um pano macio e seco. Não utilizar solventes.
Segurança	Respeitar as normas VDE 0855. Desligar antes de montar os conectores F.
Certificações	CE

Perguntas frequentes - Viotenne 55 TECHNISAT

Como montar o braço LNB no suporte da antena?

Insira o braço LNB na abertura situada na parte frontal do suporte da antena até ao batente. Certifique-se de que não há folga. Se necessário, aplique pancadas leves sem torcer o braço. Em seguida, insira o parafuso (ref. 10) no furo e aparafuse-o numa porca.

Como alinhar a antena para o satélite ASTRA 19.2°E?

Ajuste primeiro o ângulo de elevação usando o prisma inclinável de acordo com a sua localização. Em seguida, gire a antena lentamente para leste ou oeste (ângulo de azimute) até obter uma imagem. Refine o ajuste monitorizando o nível e a qualidade do sinal no seu recetor.

Como montar corretamente um conector F no cabo coaxial?

Retire 6 mm de isolamento da extremidade do cabo sem danificar o núcleo. Remova os fios da malha. Descasque 10 mm da bainha exterior para expor a malha. Aparafuse o conector F até que o núcleo fique nivelado com a borda frontal. Verifique se nenhum fio da malha toca o núcleo.

Qual é a distância mínima em relação a um obstáculo?

Deve ter uma vista desobstruída na direção sul (ASTRA 19.2°E). Utilize o gráfico do manual para determinar a distância suficiente em relação a um obstáculo próximo, de modo a evitar uma receção enfraquecida.

Posso montar a antena numa varanda?

Sim, ao montar numa varanda ou terraço, certifique-se de que a antena não está coberta por um telhado saliente. Utilize um mastro vertical de diâmetro 42 mm ou um suporte de parede adequado.

Como ajustar o ângulo de elevação?

Gire o prisma inclinável de modo que o seu canto inferior aponte para o ângulo de elevação correspondente à sua localização geográfica. As graduações gravadas servem de referência. Em seguida, bloqueie a antena.

O que fazer se não receber nenhum sinal?

Verifique primeiro as ligações dos conectores F e se o LNB está a ser alimentado pelo recetor. Certifique-se de que a antena está apontada para sul (ASTRA 19.2°E). Utilize o ecrã de estado do recetor para ajustar finamente os ângulos de azimute e elevação.

É necessário usar um aparelho de medição para o alinhamento?

Não, pode usar um recetor e uma televisão para o alinhamento. Sintonize o recetor num programa do satélite desejado e ajuste a antena para maximizar a qualidade do sinal exibida.

Como proteger a instalação contra raios?

Respeite as normas VDE 0855 em vigor. Garanta uma ligação à terra correta do mastro e da antena. Consulte um instalador especializado se necessário.

Quais são os pontos de segurança durante a instalação?

Sempre desligue o recetor antes de montar os conectores F para evitar curtos-circuitos. Seja minucioso ao montar os conectores F para não danificar o recetor. Respeite as normas VDE.

MANUAL DE UTILIZADOR Viotenne 55 TECHNISAT

Instruções de montagem

1. Montagem da unidade exterior

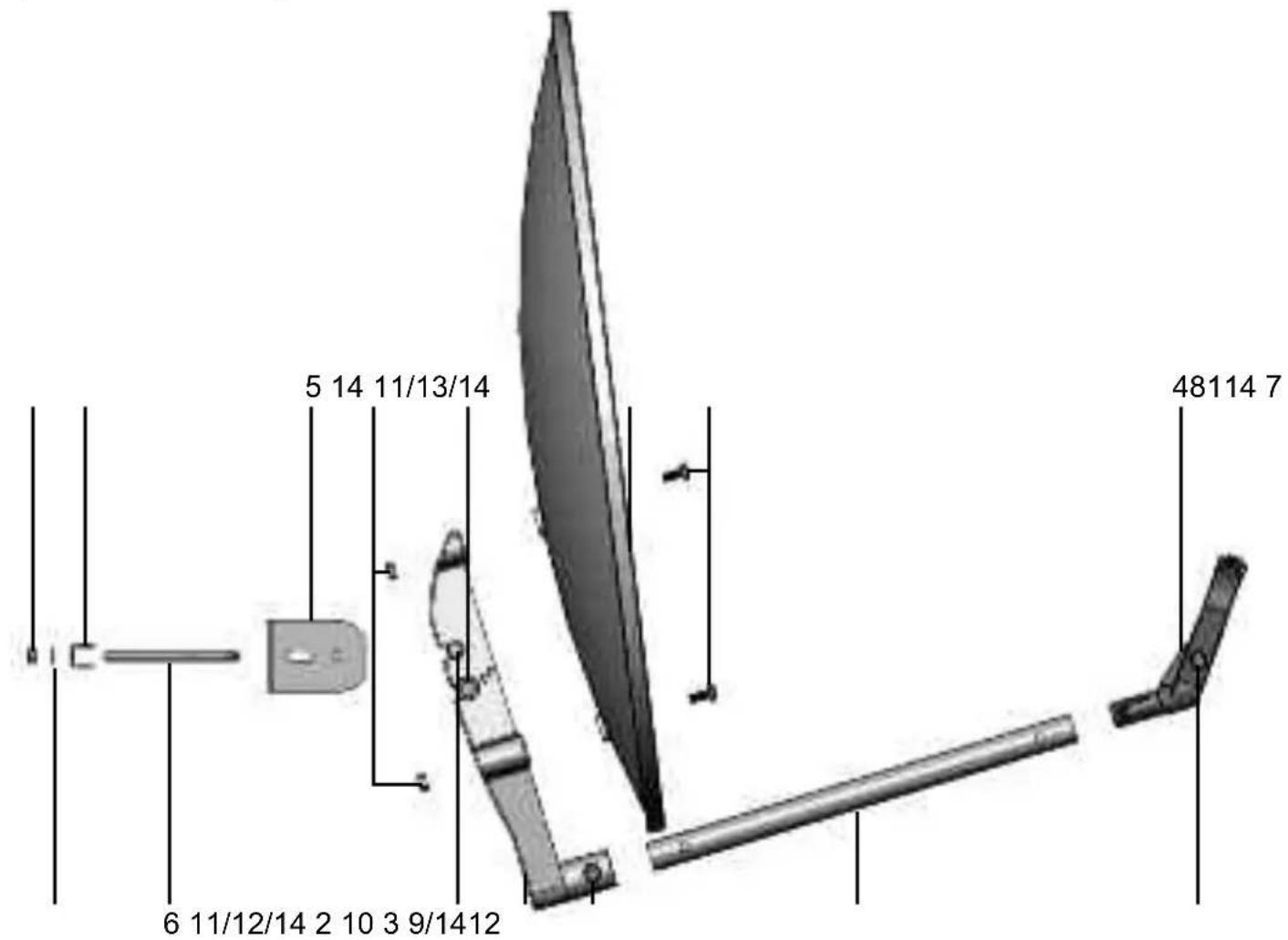

Antes de.iniciar a montagem,verifique se está incluidos no fornecimento todos os componentes da unidade VIOTENNE 55,utilizando como referencia a ilustracao e aanela apareadas em seguida.

Pos. Qtd.		Artigo
1	1	Prato
2	1	Haste de suporte do prato
3	1	Braço do LNB
4	1	Suporte do LNB
5	1	Prisma giratório
6	1	Parafuso em U
7	1	Grampo de suporte
8	4	Parafuso Phillips M6x12
9	1	Parafuso de sextavado interior M6x13
10	1	Parafuso de sextavado interior M6x35
11	2	Parafuso sextavado M6x65
12	4	Anilha M6x12
13	2	Anilha M6x17
14	10	Porca sextavada M6
	1	Instruções de montagem

Para a montagem da unidade exterior proceda do segunte modo:

Montagem do grampo de suporte no prisma giratorio

Insira o parafuso 6 atraves do orificio oblongo do prisma giratorio 5, de forma que a rosca do prisma fique orientada para fora.
Coloque o grampo de suporte 7 sobre o parafuso 6, conforme ilustrado na figura.
Coloque una anilha 12 em cada una das extremidades roscadas do parafuso 6 e enrosque una porca 14 de cada lado, rodando-as algunosvoltas.

Montagem do prisma giratorio na hace de suporte do prato

Coloque o prisma giratorio 5 sobre a haste de suporte do prato 2, de forma que o orificio do prisma giratorio 5 e o orificio superior da haste de suporte do prato 2 fiquem sobrepostos.
Insira um parafuso 11 através de una anilha 12 e do orificio do prisma giratorio 5.
Coloque una anilha 12 do altri lado, no parafuso 11, enrosque una porca 14 na rosa e aperte-a ligeiramente.
Rode o prisma giratório 5 para a devida posicao, de forma que o canto inferior do prisma giratório 5 fique orientado para o ângulo de elevação EL que correponde à sua localização.
Insira o segundo parafuso 11 atraves de una anilha 13 e do orificio existente na haste de suporte do prato 2 sob o prisma giratorio 5.
Coloque una anilha 13 do altri lado, no parafuso 11, enrosque una porca 14 na rosa e aperte-a ligeiramente.

Coloque o prato 1 em frente à haste de suporte do prato 2, conforme ilustrado na figura.
Colque una porca 14 em cada um dos orificios existentes na hora de suporte do prato 2.
Aparafuse entao o prato 1 a haste de suporte do prato 2,utilizing os 4 parafusos 8.

Montagem do braço de LNB na hace de suporte do prato

Introduza o BRAço LNB 3 no orificio frontal do suporte 2 do prato e pressione-o até estar bem encaixado no orificio. Martele levamente o BRAço LNB 3 de encontrar ao orificio frontal, tomando o cuidado de evaporar deformar a peça.
Insira o parafuso 10 através do orificio e enrosque-o numa porca 14.

Montagem do LNB no BRAço do LNB

Separe as两大 peças do suporte do LNB 4 e remove as两大 peças de ligação.
Encaixe as peças do suporte do LNB 4 uma na outras, na parte superior.
Coloque o LNB na abertura do suporte do LNB 4 (as ligações do LNB deverão fazer orientadas para a parte traseira e para baixo) e encaixe uma coisa na outras.
Coloque una porca 14 no suporte do LNB e enrosque a.thisa ao parafuso 9.
Em seguida, colque o suporte do LNB 4 sobre o BRAço do LNB 3 e assegure-se de que o mesmo fica devidamente encaixado no BRAço do LNB 3.

2. Instalação

Selecao do local de instalacao

Assegure-se de que o local de instalacao selecionado proportoria uma vista desimpedida da direcção Sul, para recepcao da posicao do satelite ASTRA 19^ Este.

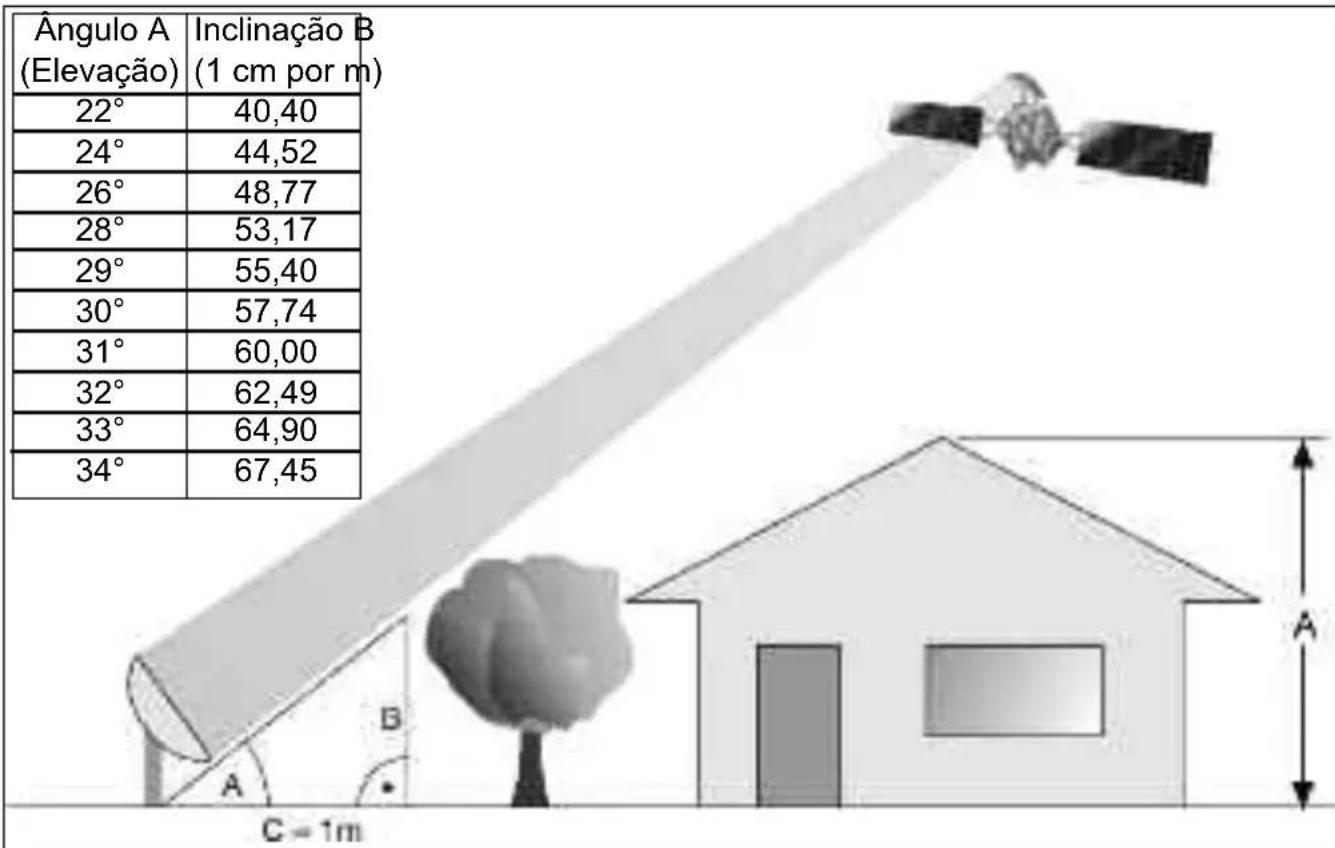

Com o auxilio do grafico abaixo aparecido, poderá constatar se o equipamento se encontrar a uma distência suficiente de um obstáculo proxieso, a fim de fazer um enfequecimento do sinal de receção provocado por esse obstáculo.

No caso de instalacao do prato num terraco ou varanda, certificque-se de que o prato nao fica a sombra de um telhado saliente.

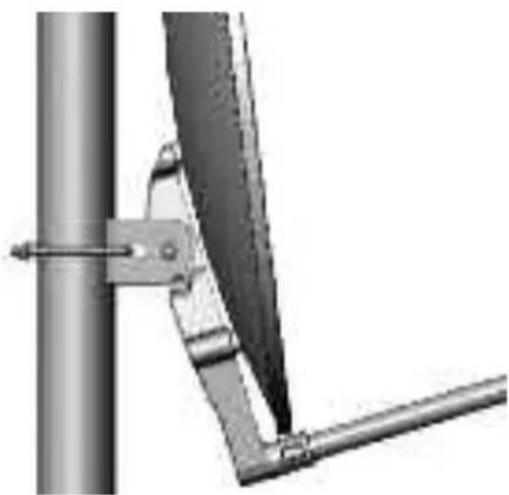

A unidade exterior devera ser montada num mastro vertical especial (diametro de 42~mm ) ou num suporte de parede.

3. Instruções de segurarca

Na instalação, tenha em atençao as respectivas normas europeias e direcitas VDE relativas à garantia de segurará electrolytica (por ex., VDE 0855, Parte 1). Se necessário, contacte o seu revendedor especializzato.

4. Montagem do conector "F"

Atença!

Monte o conector F com o equipamento de recepcao isento de tension!

Na montagem do conector F proceeds com extrema prudência para fazer qualquer anomalia de functimento ou até mesmo a danificação do receptor satélite devido a uma montagem Incorrecta do conector.

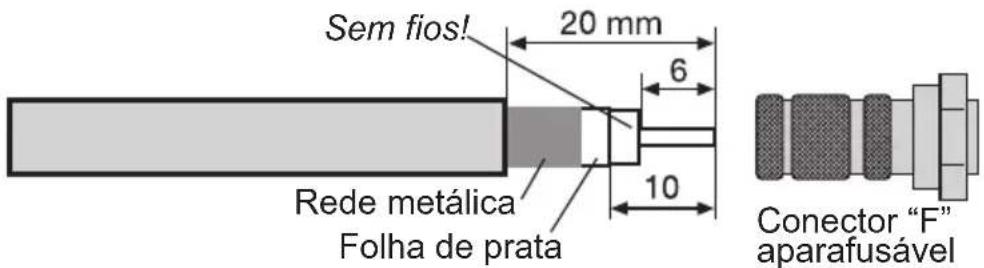

Remova o isolamento da extremidade do cabo com o auxilio de uma faca afiada, numa extensão de 6 mm, expondo o conductor interior. Certifique-se de que o conductor interior não foi danificado.
Remova os fios salientes do revestimento de isolamento.

Em seguida, remove 10mm do revestimento de plástico exterior, até que o isolamento fique exposto, sem danificar o mesmo.

Certifique-se de que nenhum fio do revestimento de isolamento está em contacto com o conductor interior.
RodeOOT o conector F cuidadosamente sobre o cabo, até que o conductor inferior fique com a extremidade alinhada com arente do conector F.

Por fim, assegure-se novamente de que nenhum fio do revestimento de isolamento está em contacto com o conductor inferior do cabo. O conector F está ahora correctamente montado.

Ao utilizear connectores F de engaste (Crimp), tenha em atencao o respectivo modo de montagem e as instruções do fabricante.

5. Posicionamento da unidade exterior

O posicaoamento da unidade exterior devera ser efectuado com o auxilio de um aparelho de medicacao.

O posic多万元 también poderá ser efectuado com o auxilio de um detector de satélite. Caso nenhum dosinous aparehos esteja disponible, o posic多万元 poderá ser realizado com o auxilio de um receptor e de um aparelho de televisão, conforme descririto em seguida.

1. Ligue o LNB ao receptor através de um cabo coaxial adequado.

2. Ligue o receptor ao aparecido de televisão e sintonize o receptor numa posicao de programa em que esta a ser recebido um programa do satelite pretendido (por ex., ARD para ASTRA).

3. Ajuste então o ângulo correspondente à sua localização com base na escala gravada e fixe o prato (o punto de referencia da escala graduada é o canto inferior do prismá giratório)

4. Em seguida, rode o prato lentamente no sentido Este ou Oeste (azimuth), atéwhelguir obter a recepçao da imagem televisiva sintonizada.

1. Por fim, é necessário proceder aha a uma regula o precisely do prato. Para tal, e aconseHavel aceder a indicaao de estado (com o nivel do sinal e qualida do sinal) do receptor (tenha em atencao o manual de instruções do receptor).

2. Altere quando cuidadosamente o azimuth (Este/Oeste) e o ângulo de elevação, de forma que o nível e a qualida do sinal aparece a maior amplitude possível.

3. Fixe quando todos os parafusos e certifique-se de que a recepçao não é prejudicada no processo. A montagem do prato está ahora conclusuía e o mesmo está orientado para o satélite pretendido.

O produit possui a marca CE, cumprindo assim as normas UE relevantes. Reservado o direito a alteracoes e erros de impressao. Versao de 10/04 Copia e reproducao sujeitas a autorização do editor.

VIOTENNE é uma marca comercial registada da

Viola Digital GmbH
Nordstraße 4
39418 Staßfurt
Alemanha

VIOTENNE 55
