KULLANIM KILAVUZU Viotenne 55 TECHNISAT

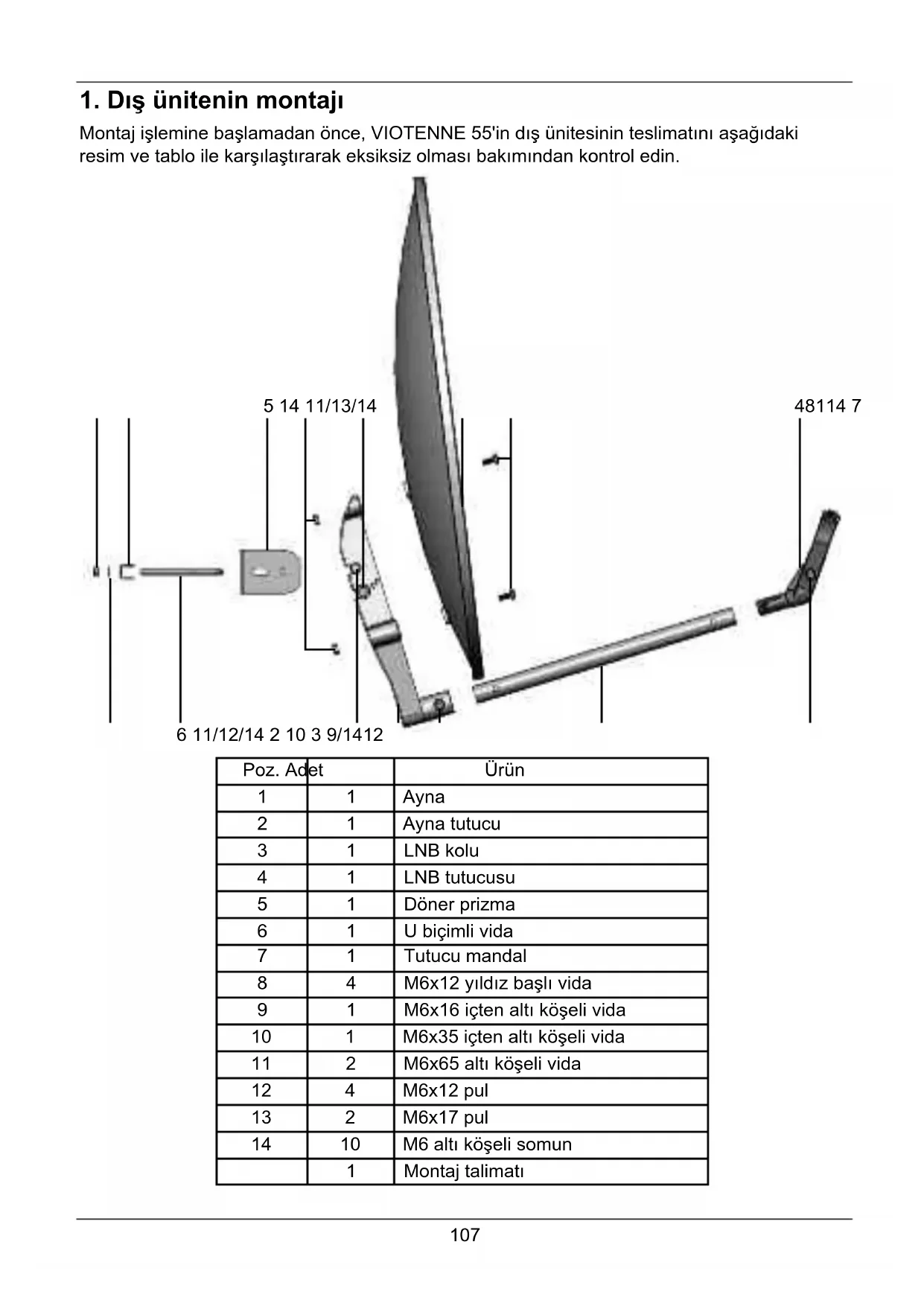

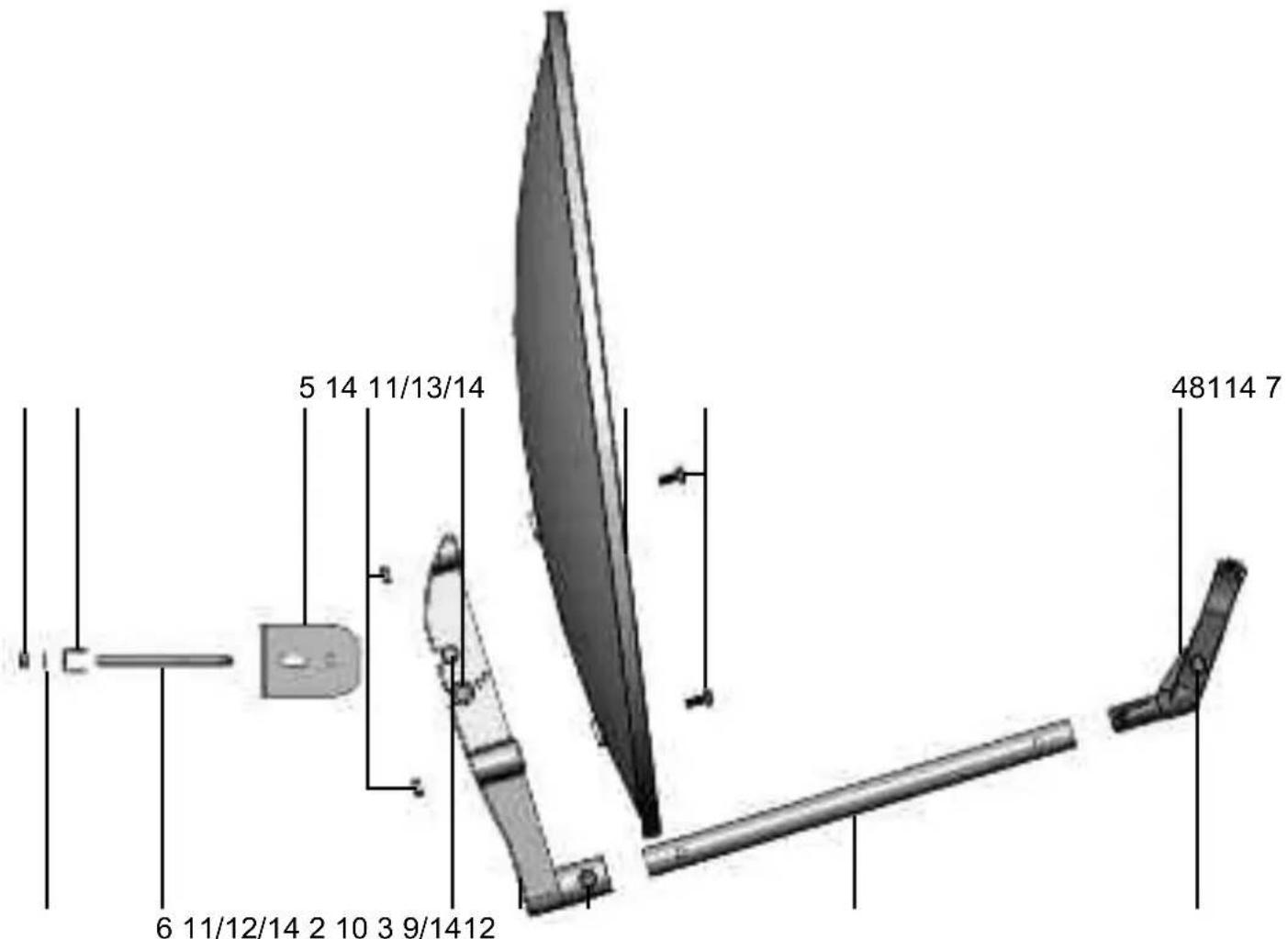

TR1. Dış ünitenin montajı Montaj işlemine başlamadan önce, VIOTENNE 55'in dış ünitesinin teslimatını aşağıdaki resim ve tablo ile karşılaştırarak eksiksiz olması bakımından kontrol edin.

6 11/12/14 2 10 3 9/1412 5 14 11/13/14 Poz. Adet Ürün 1 1 Ayna 2 1 Ayna tutucu 3 1 LNB kolu 4 1 LNB tutucusu 5 1 Döner prizma 6 1 U biçimli vida 7 1 Tutucu mandal 8 4 M6x12 yıldız başlı vida 9 1 M6x16 içten altı köşeli vida 10 1 M6x35 içten altı köşeli vida 11 2 M6x65 altı köşeli vida 12 4 M6x12 pul 13 2 M6x17 pul 14 10 M6 altı köşeli somun 1 Montaj talimatı 107Dış ünitenin montajı için aşağıdaki işlemleri yapın: Tutucu mandalın döner prizmaya montajı > Vidayı 6, dişli döner prizmanın dışına doğru gösterecek şekilde döner prizmanın 5 uzunlamasına deliğinden geçirin. > Tutucu mandalı 7 şekilde gösterildiği gibi vidanın 6 üzerine takın. > Pulu 12 vidanın 6 her iki dişli ucuna takın ve her bir somunu 14 birkaç tur çevirin. Döner prizmanın ayna tutucusuna montajı > Döner prizmayı 5, döner prizmanın 5 deliği ve ayna tutucusunun 2 deliği üst üste duracak şekilde ayna tutucusunun 2 üzerine takın. > Bir vidayı 11 pulun 12 ve döner prizmanın 5 deliğinden geçirin. > Diğer tarafa vidanın 11 üzerine bir pul 12 koyun, somunu 14 dişin üzerine takıp çevirin ve hafifçe sıkın. > Döner prizmayı 5, döner prizmanın 5 alt köşesi EL açılım açısına doğru gösterecek şekilde, yerinize denk gelecek şekilde çevirerek konumlandırın. > İkinci vidayı 11 bir pulun 13 ve döner prizmanın 5 alt kısmındaki ayna tutucusunun 5 deliğinden geçirin. > Diğer tarafa vidanın 11 üzerine bir pul 13 koyun, somunu 14 dişin üzerine takıp çevirin ve hafifçe sıkın. Aynanın ayna tutucusuna montajı > Aynayı 1 şekilde gösterildiği gibi ayna tutucusunun 2 üzerine takın. > Ayna tutucusunun 2 öngörülen deliklerine birer somun 14 takın. > Şimdi 4 adet vidayı 8 kullanarak aynayı 1 ayna tutucusuna 2 vidalayın. LNB kolunun ayna tutucusuna montajı > LNB kolunu 3 reflektör desteğinin 2 önündeki deliğe sokup iyice iterek, deliğe oturduğunda serbestçe oynar hale gelmesini sağlayın. Gerekirse, LNB koluna 3 önden hafifçe vurun. Böyle yaparken, lütfen LNB kolunu 3 bükmediğinizden emin olun. > Vidayı 10 deliğin içinden geçirin ve bir somunun 14 içine vidalayın. LNB'nin LNB koluna montajı > LNB tutucusunun 4 her iki parçasını birbirinden ayırın ve iki bağlantı köprüsünü çıkarın. > LNB tutucusunun 4 her iki parçasını üst kısımdan iç içe geçirin. > LNB'yi LNB tutucusunun 4 deliğine yerleştirin (LNB'nin bağlantıları arka kısma doğru alt tarafa bakmalıdır) ve bunları katlayın. > Bir somunu 14 LNB tutucusuna takın ve bir vida 9 ile birleştirin. > Şimdi LNB tutucusunu 4 LNB koluna 3 takın ve bunun LNB koluna 3 geçmesine dikkat edin.

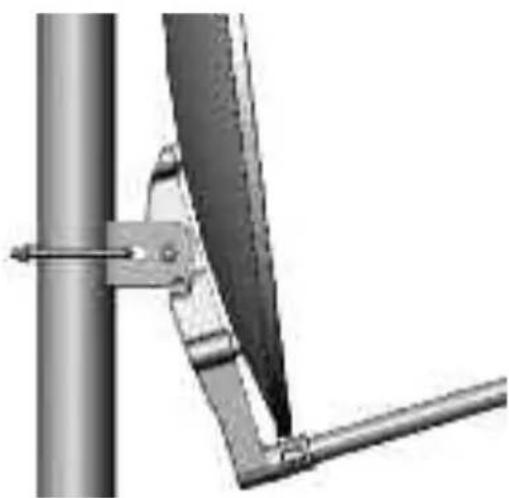

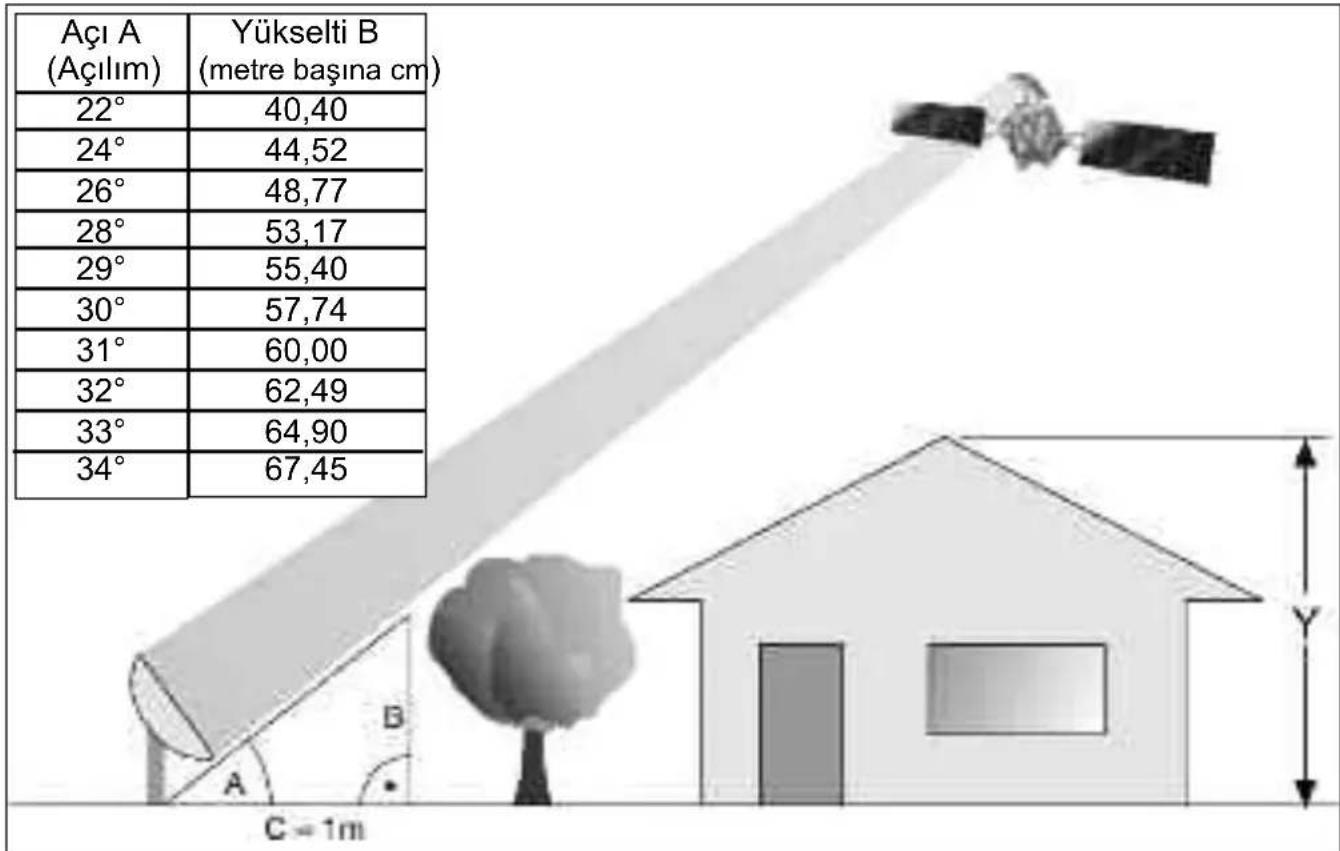

TR2. Kurulum Yer seçimi Öngörülen montaj yerinden güney yönündeki ASTRA 19° uydu konumunu almak için serbest görüş açısının var olduğundan emin olun. Aşağıda gösterilen grafik yardımıyla, yakınlardaki herhangi bir engele yeterli mesafe bırakıp bırakmadığınızı görebilir ve bu engelden dolayı alıcının zayıflamasını önleyebilirsiniz. Bir terasa ya da balkona montajı sırasında önünde duran bir çatıdan dolayı aynanın gölgelendirilmemesine dikkat edin. Dış ünitenin özel, dikey duran bir direğe (42 mm çapında) ya da bir duvar tutucusuna monte edilmesi gereklidir. Açı A (Açılım) 22° 24° 26° 28° 29° 30° 31° 32° 33° 34° Yükselti B

metre başına cm) 40,40 44,52 48,77 53,17 55,40 57,74 60,00 62,49 64,90 67,45 1093. Güvenlik uyarıları Kurulum esnasında, elektrik güvenliğinin sağlanmasına yönelik ilgili Avrupa normlarını ve VDE yönetmeliklerini dikkate alın (örn. VDE 0855, Bölüm 1). Bu konuda satıcıya danışın.

4. F fişlerinin montajı

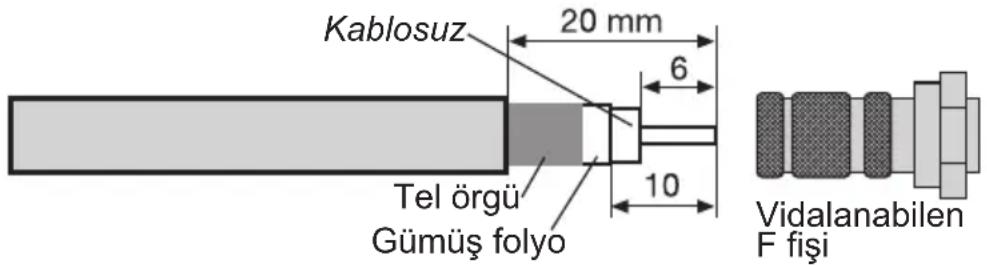

Dikkat! F fişlerinin montajını alıcı sistem elektriksiz durumdayken gerçekleştirin! Hatalı fiş montajından kaynaklanabilecek fonksiyon bozukluklarını ve hatta uydu alıcısının arızalanmasını önlemek için F fişlerinin montajı sırasında son derece itinalı olun. > Kablo ucunun izolasyonunu keskin bir bıçak ile iç iletkene kadar 6 mm uzunluğunda kesin. Bu sırada iç iletkenin hasar görmemesine dikkat edin. > Koruyucu örgünün artan tellerini yok edin. Şimdi, koruyucu örgü serbest kalana kadar, zarar vermeden dış plastik mantonun 10 mm'sini yok edin. > Koruyucu örgünün hiçbir telinin iç iletkene temas etmediğinden emin olun. > Şimdi F fişini, iç iletken F fişinin ön kenarıyla silme olarak üst üste gelecek şekilde kablonun üzerine dikkatlice çevirin.İşlemden sonra koruyucu örgünün hiçbir telinin kabloya temas etmediğini kontrol edin. F fişinin montajı düzgün şekilde yapılmıştır. Crimp-F fişleri kullanırken ilgili montaj şeklini ve üreticinin montaj talimatınıdikkate alın. Kablosuz Tel örgü Gümüş folyo Vidalanabilen F fişi

TR5. Dış ünitenin hizalanması Dış üniteyi hizalama işlemi bir ölçüm cihazının yardımıyla gerçekleştirilmelidir. Aynı şekilde bir uydu yönü bulucusu yardımıyla da hizalama yapılabilir. Her ikisinin de bulunmaması durumunda bir alıcı ve bir televizyon yardımıyla hizalama işlemi aşağıdaki gibi yapılabilir:

1. LNB'yi ve alıcıyı uygun bir koaksiyel kablo ile birbirine bağlayın.

2. Alıcıyı televizyona bağlayın ve alıcıyı istenilen uydu yönünün içinde bulunan bir

kanalına ayarlayın (örn. ASTRA için ARD).

3. Şimdi yerinizde ölçek içinde yer alan ilgili açıyı ayarlayın ve aynayı kilitleyin (derece

ölçeğinin kaynak noktası döner prizmanın alt köşesidir).

4. Ardından aynayı, ayarlanan televizyon ekranı görüntülenene kadar yavaşça doğu ya

da batı yönüne (azimut açısı) çevirin.

5. Şimdi de aynanın hassas ayarı yapılmalıdır. Bunun için alıcının durum göstergesini

(sinyal seviyesi ve sinyal kalitesi) incelemek uygun olacaktır (bu konuda alıcının talimatını dikkate alın).

6. Şimdi, sinyal seviyesi ve sinyal kalitesi mümkün olduğu kadar yüksek olacak şekilde

semt açısını (doğu/batı) ve açılım açısını dikkatli bir şekilde değiştirin.

7. Ardından tüm vidaları sabitleyin ve bu işlem sırasında yayın kalitesinin

bozulmamasına dikkat edin. Aynanın montajı tamamlanmış ve istenilen uyduya en iyi şekilde hizalanmıştır.

Ürününüz CE işaretine sahip olup ilgili EU normlarını yerine getirmektedir. Değişiklik hakkı ve baskı hatası saklıdır. Baskı tarihi 10/04 Suretinin çıkarılması veya çoğaltılması yalnızca yayımcının onayı ile mümkündür. VIOTENNE, Viola Digital GmbH'nın kayıtlı marka işaretidir Nordstraße 4 39418 Staßfurt Almanya 100311V1_77-0030-00 TRVIOTENNE 55 Szerelési utasítás
